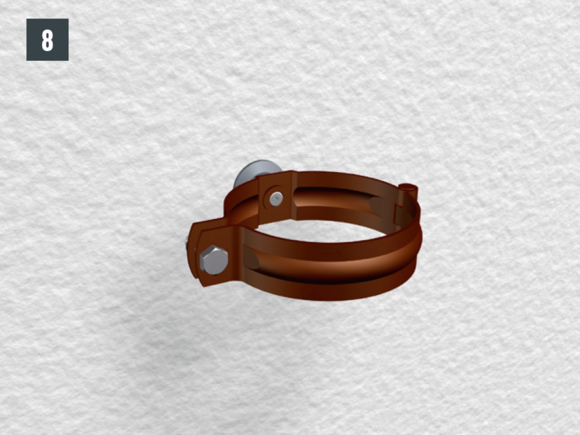

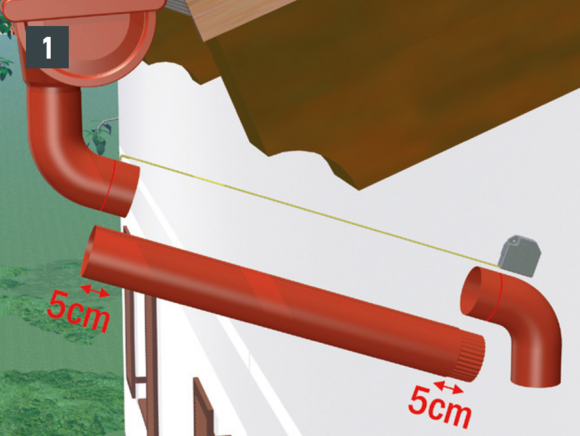

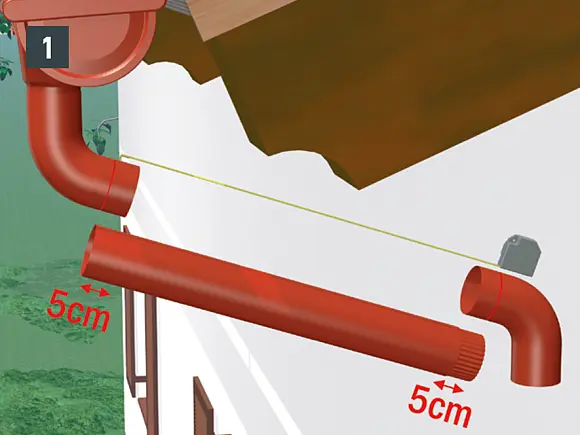

Nedløbsrørene monteres med rørbøjler. Der skal vælges egnede fastgørelseselementer til rørbøjlerne svarende til undergrunden (facadefladen).

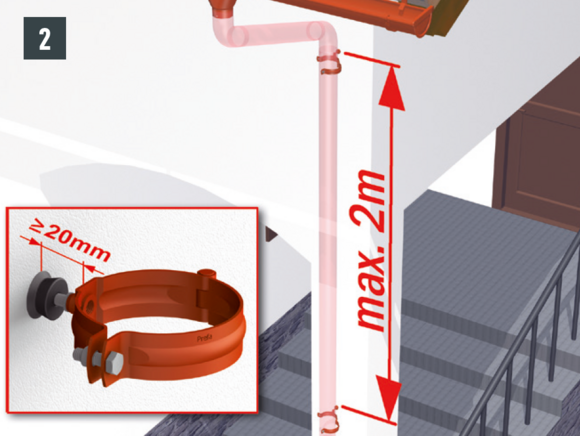

Rørbøjlerne skal monteres, så der overholdes en afstand på mindst 20 mm mellem rørets bagside og facaden. Den indbyrdes afstand mellem rørbøjlerne må ikke være mere end 2 m. (Nationale standarder og tekniske forskrifter kan tillade større afstande. På grund af længden på PREFA-nedløbsrør på 3 m har en afstand på maks. 2 m vist sig at være praktisk.)
Afdækningskapper til rørbøjledorne kan opfylde følgende funktioner:
Bemærk
Hvis det er påkrævet, skal afdækningskapperne tætnes mod facaden (f.eks. specialsilikone eller speciallim under afdækningskappen) for at give sikkerhed mod slagregn.

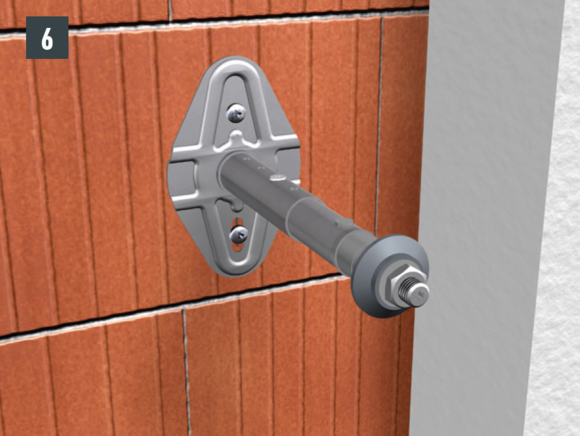

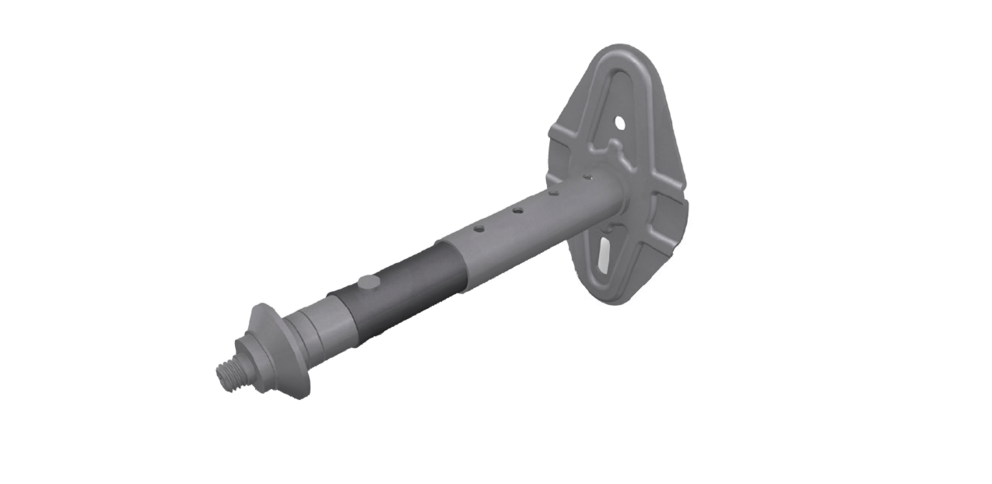

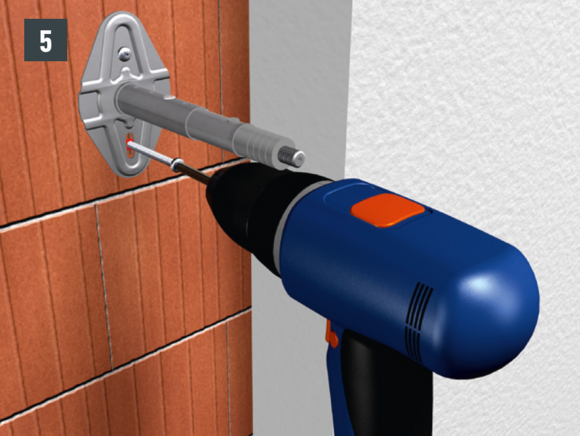

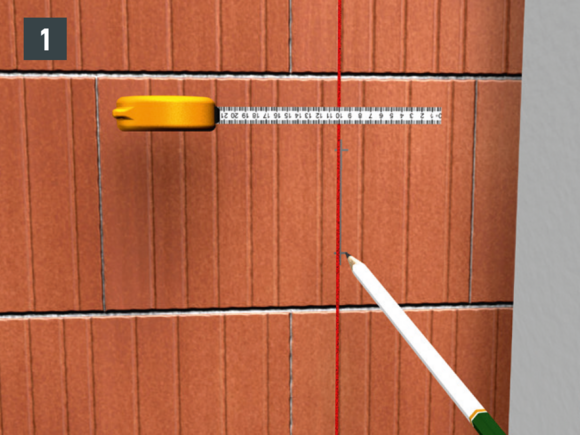

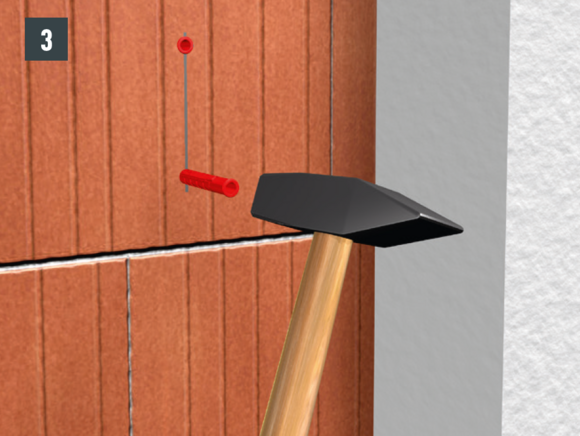

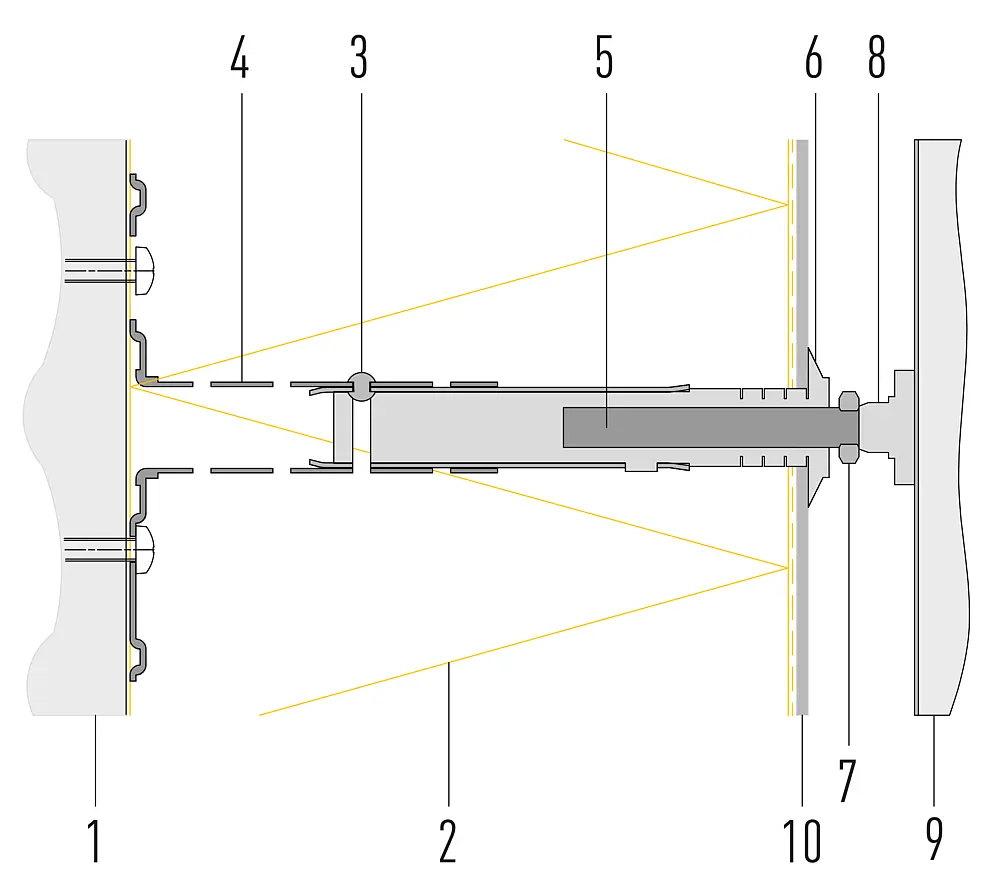

Til anvendelse på ETICS-facader, der endnu ikke er færdige (fås til isoleringstykkelser 100 – 180 mm og 180 – 260 mm).
Bemærk
Overhold minimumafstanden til bærende udvendige hjørner og lysninger (min. 100 mm).

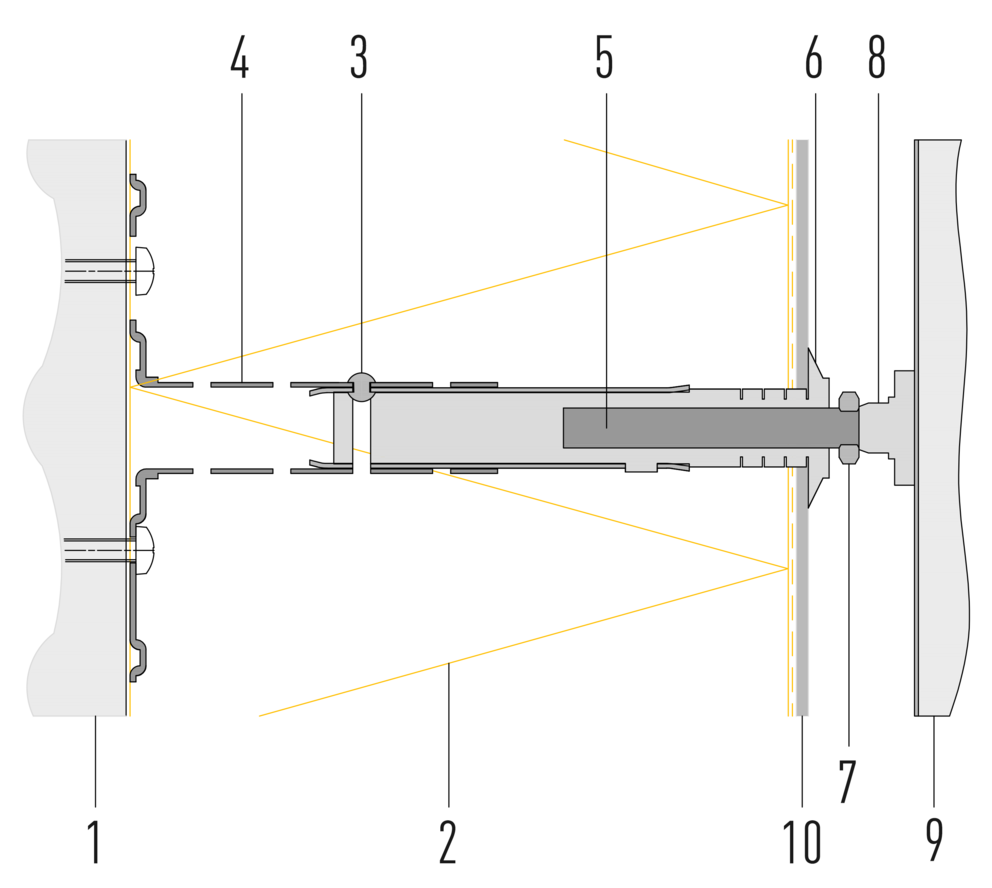

1 bærende undergrund |
6 Afdækningskappe |

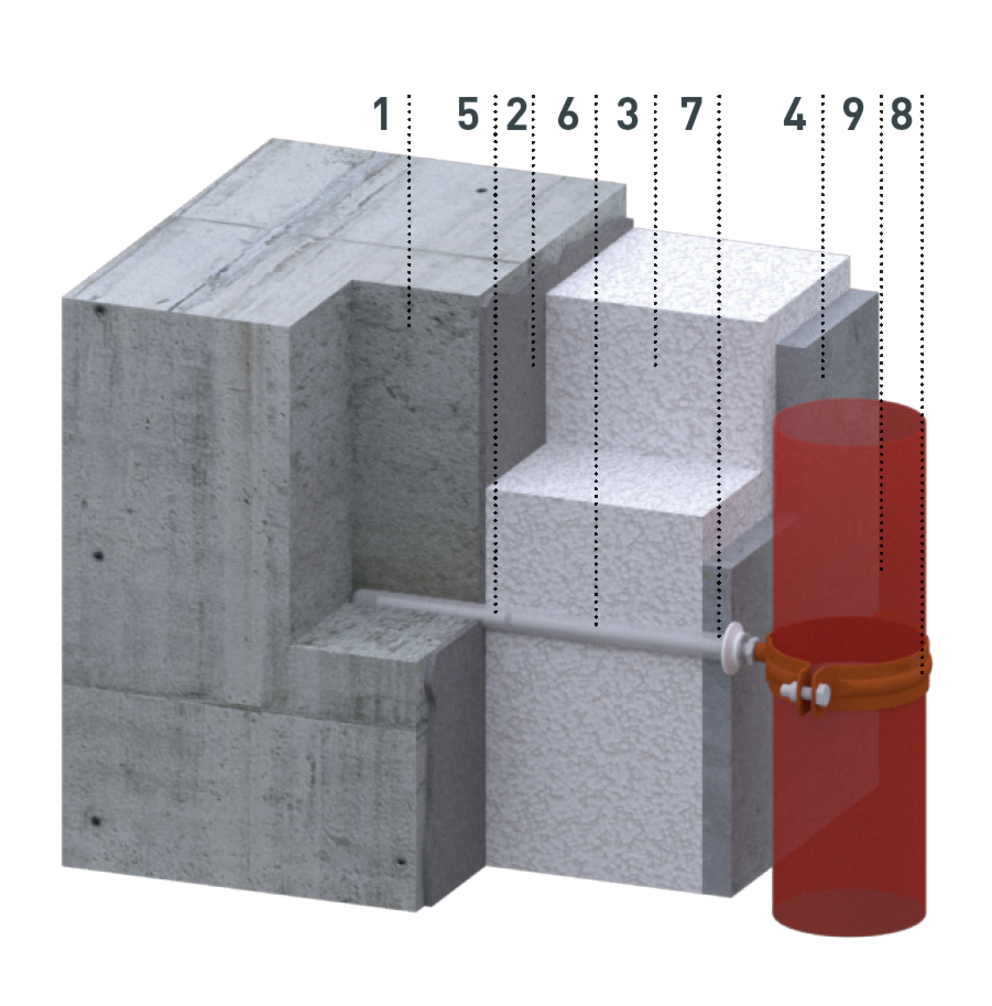

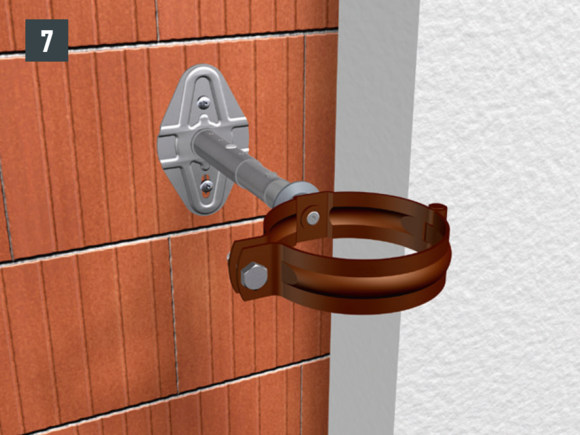

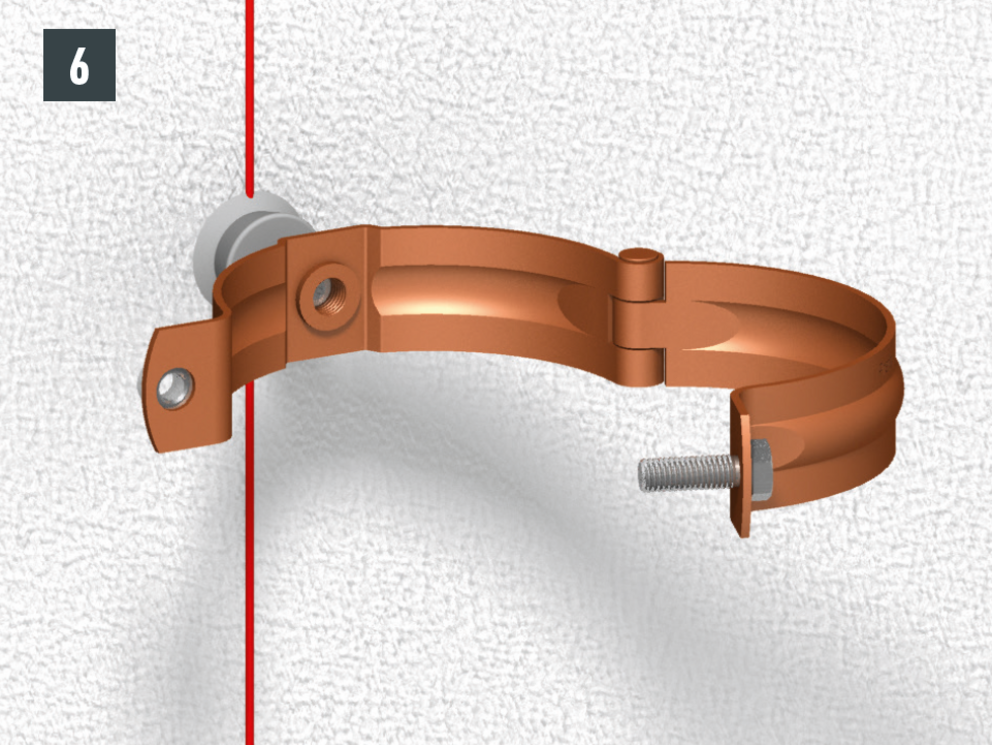

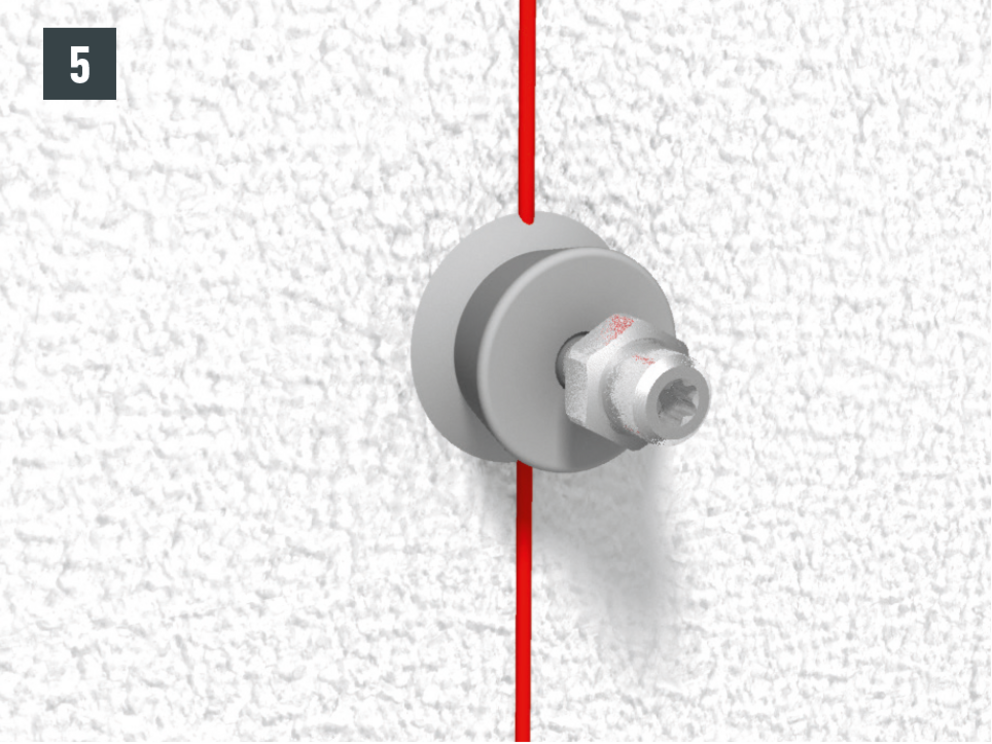

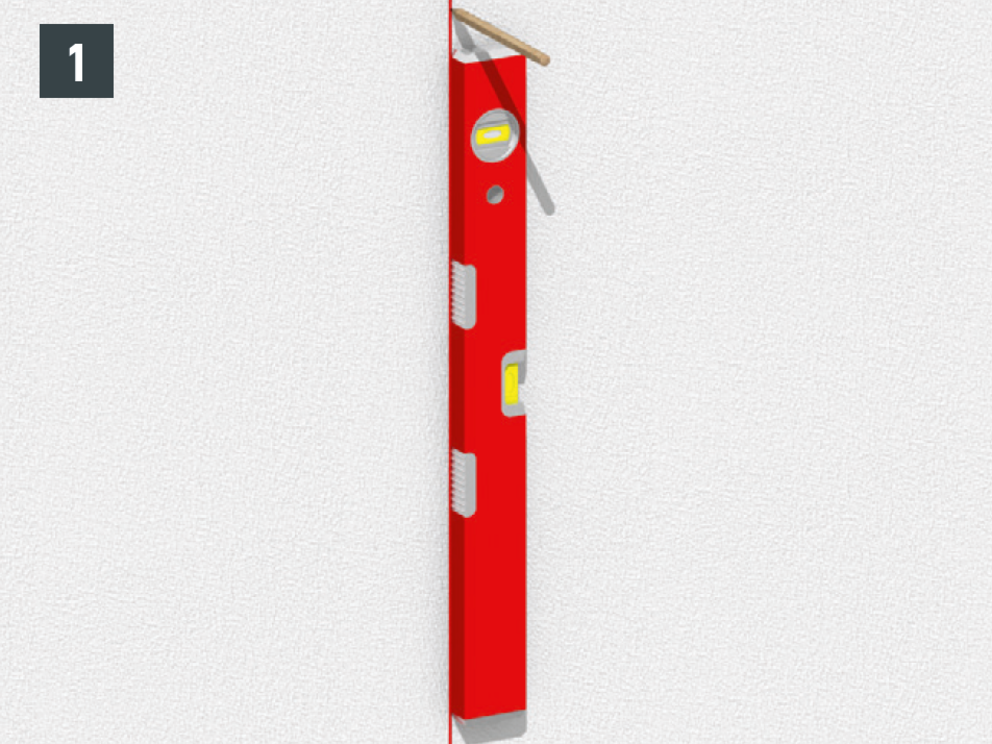

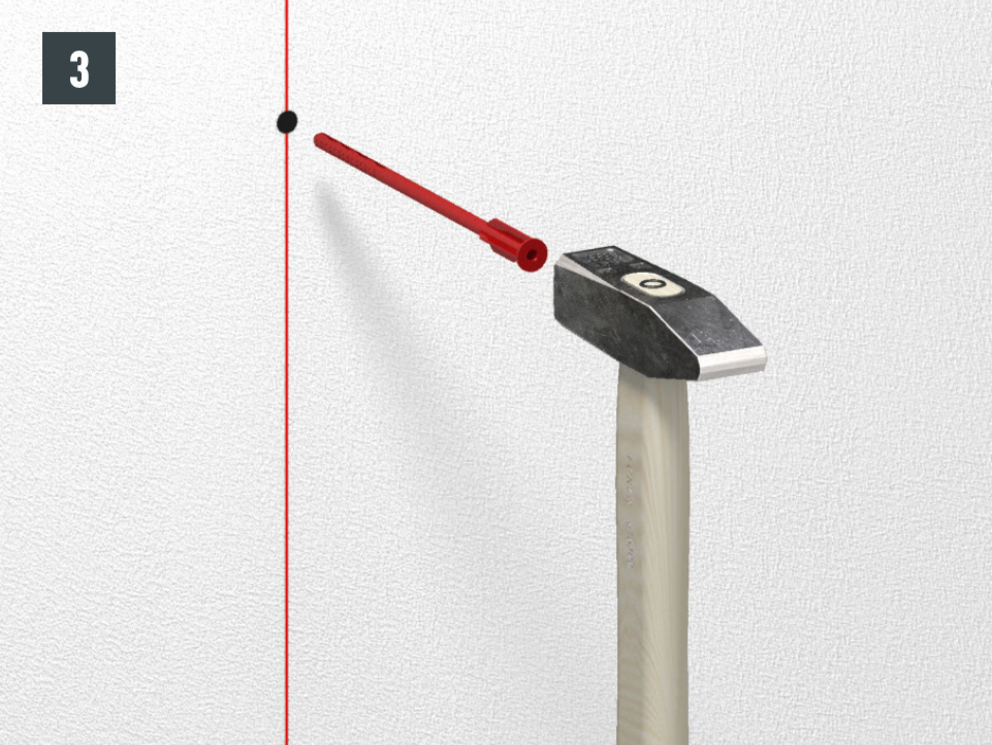

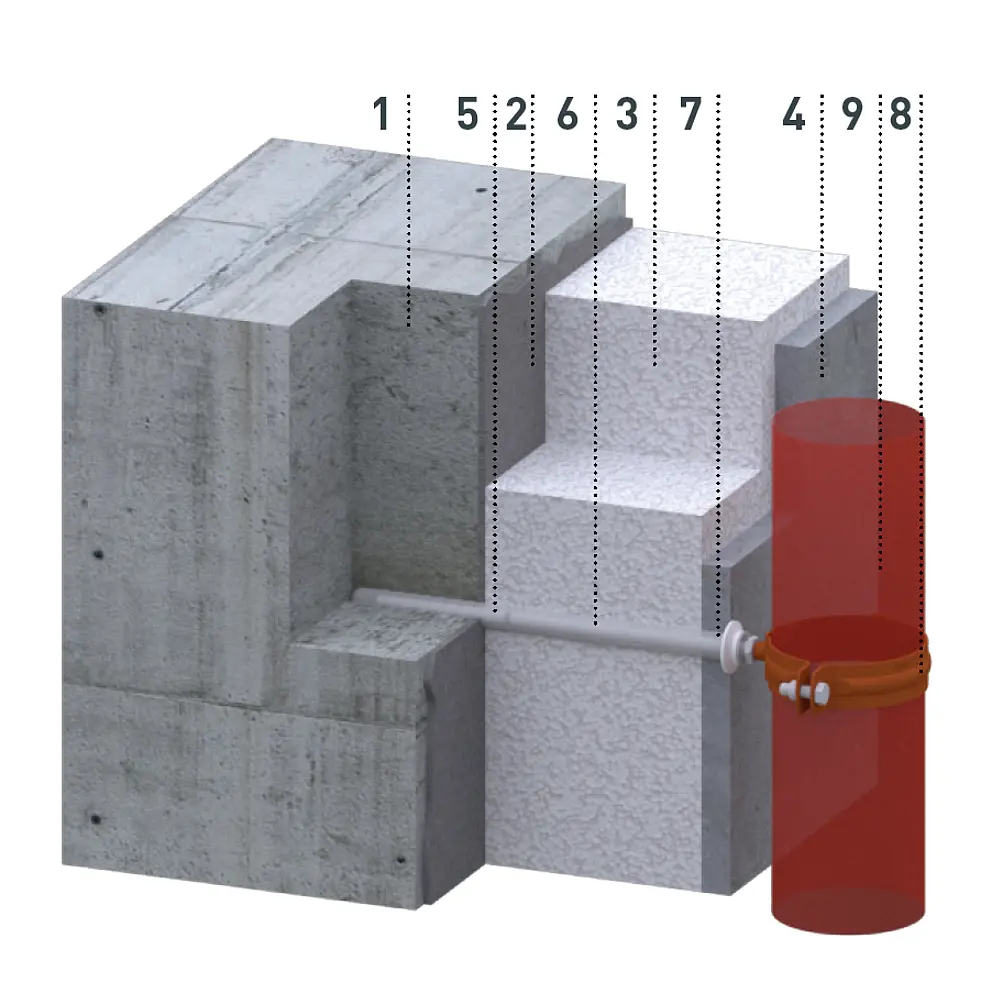

Til anvendelse i forbindelse med eksisterende ETICS-facader (mulig isoleringstykkelse 50–200 mm, min. forankringsdybde i murværket: 70 mm).
Bemærk
Afstanden mellem PREFA-nedløbsrøret og facadefladen skal være min. 20 mm. Hvis der anvendes kvadratrør, skal der overholdes en afstand mellem muren og kvadratrøret på min. 45 mm.
1 Murværk |
6 Rørbøjledyvel |

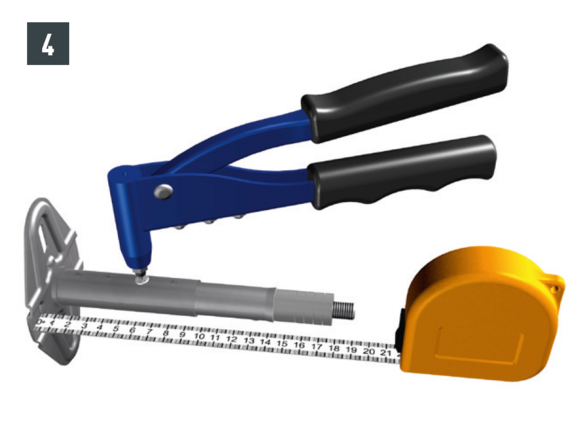

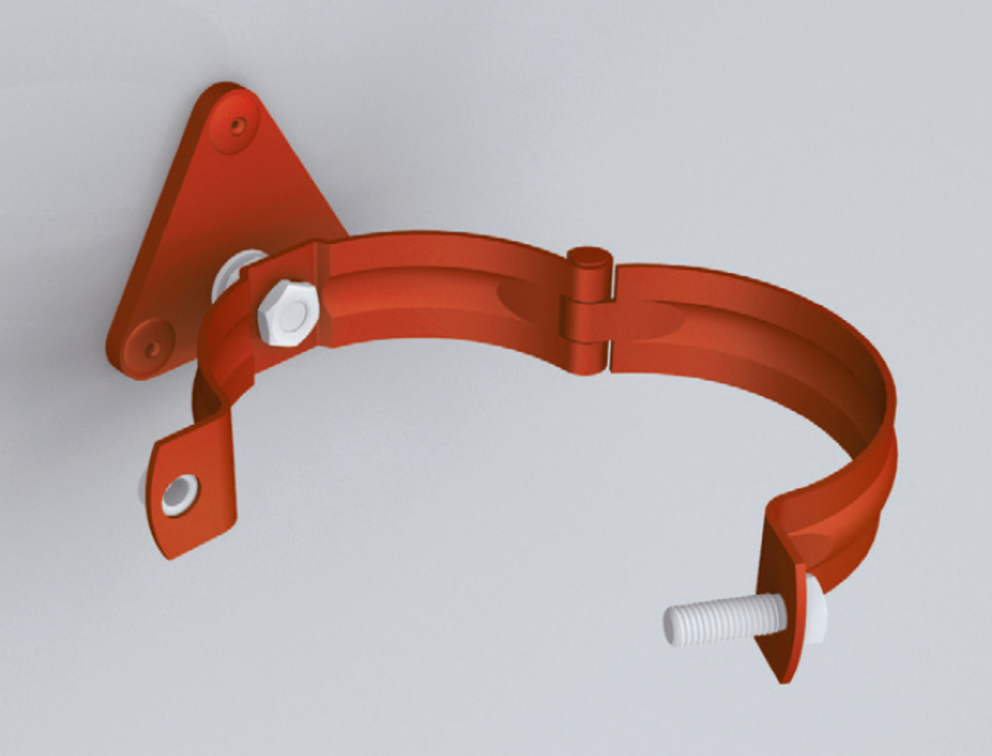

Til anvendelse på metalliske facader og undergrunde (aluminiums- kompositplade, trapezfacade, formrør).
Bemærk
Fastgørelsesmaterialet er ikke omfattet af leveringen. Anvend skruer eller nitter passende til underlaget.

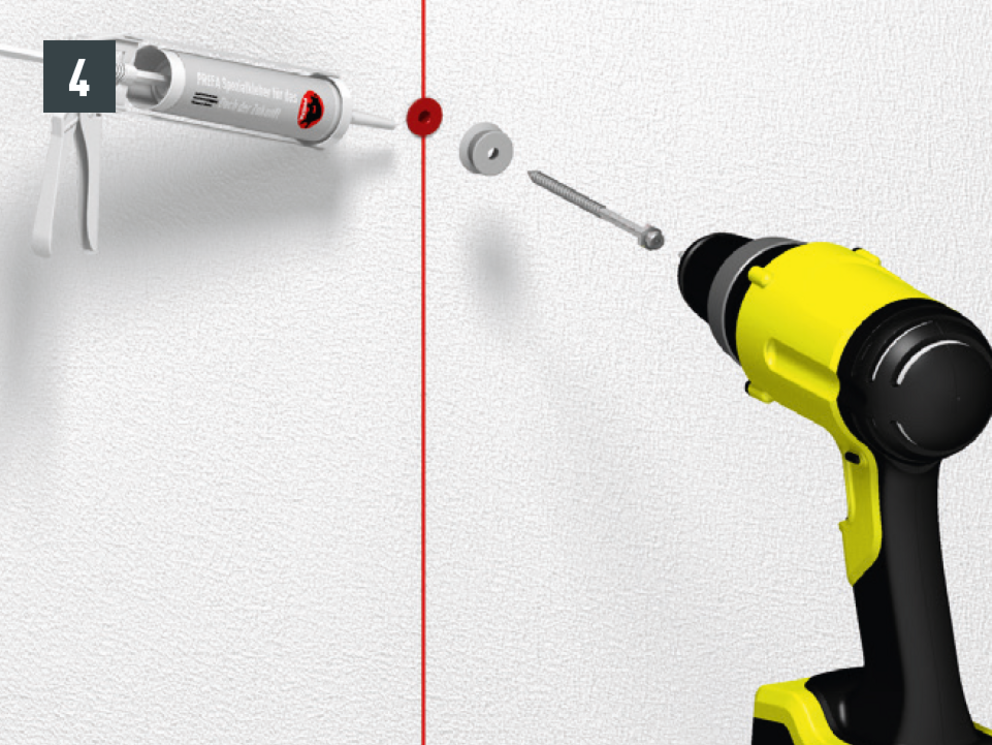

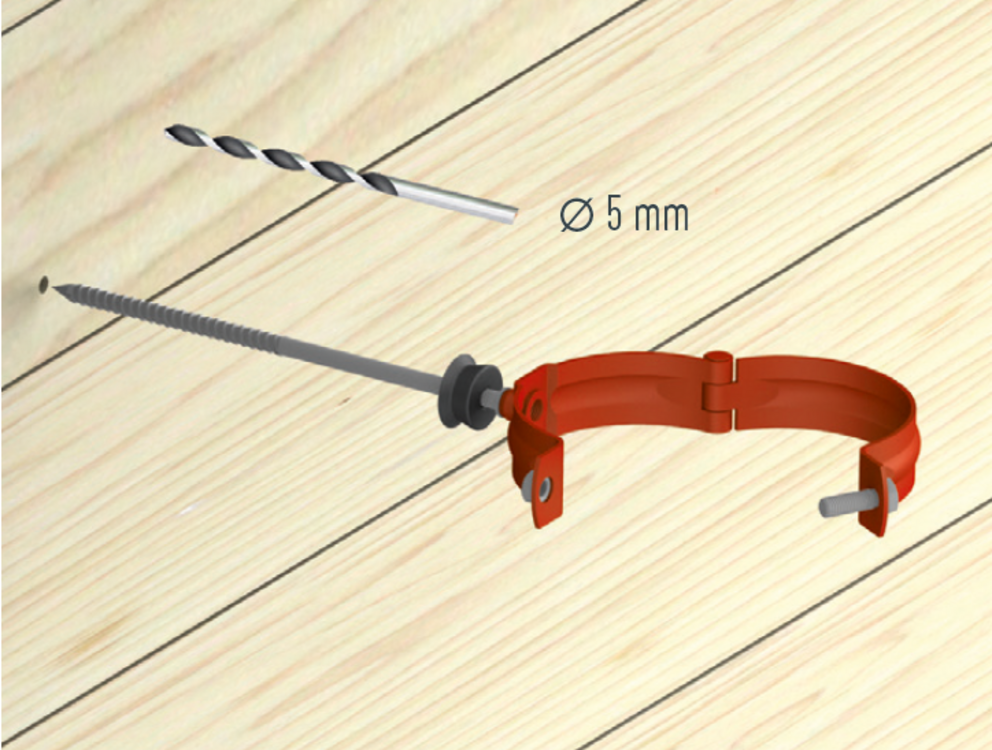

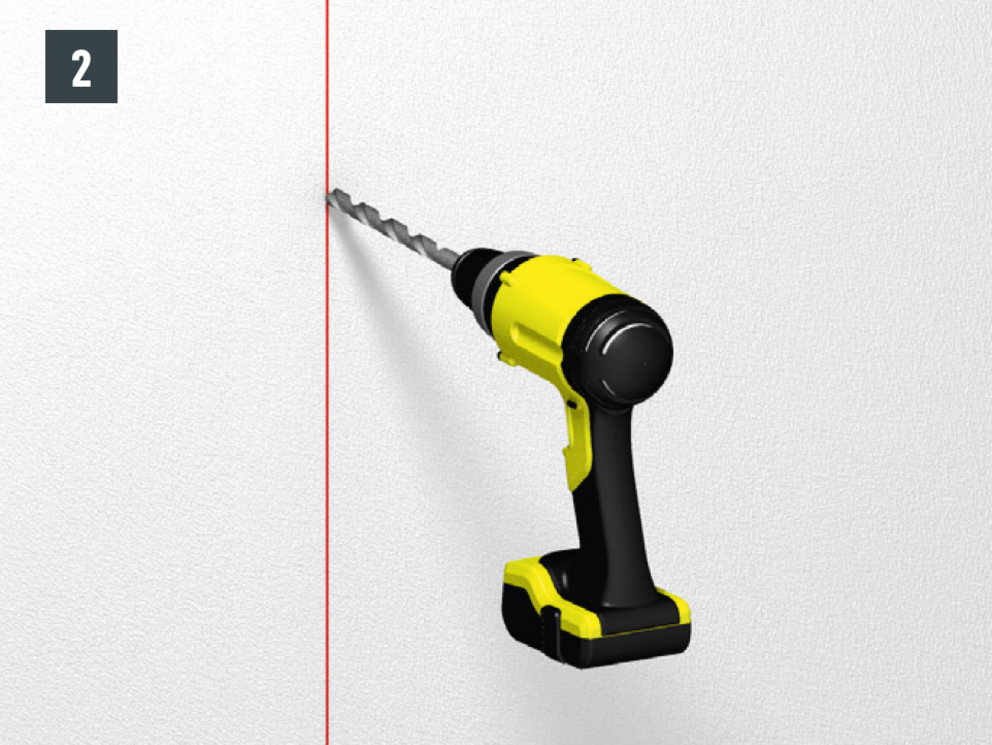

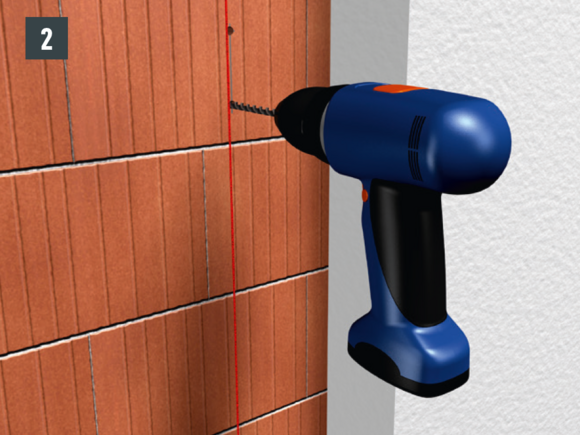

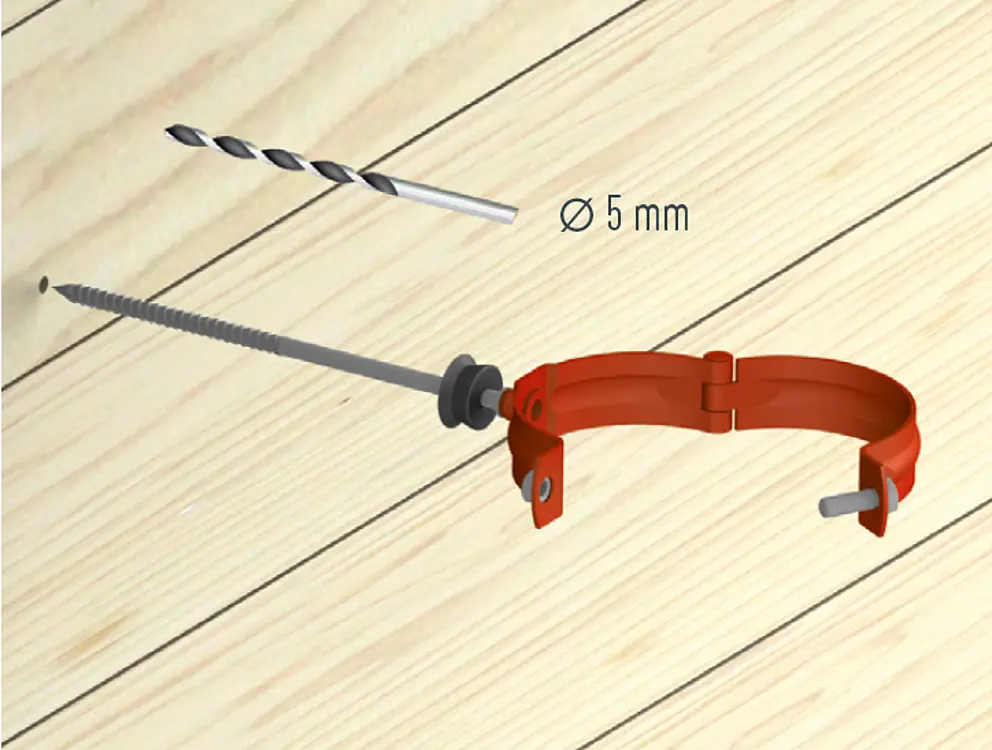

Til anvendelse i beton, mursten og træ. Dornlængde 140/200/330 mm. Marker, forbor Ø 5 mm, sæt afdækningskappen på, og skru den i med TX 25.
Hvis det er påkrævet, skal afdækningskapperne tætnes mod facaden (f.eks. specialsilikone eller speciallim under afdækningskappen) for at give sikkerhed mod slagregn.
Bemærk
Vær særlig forsigtig i forbindelse med forboring i underlag med sandbinding.

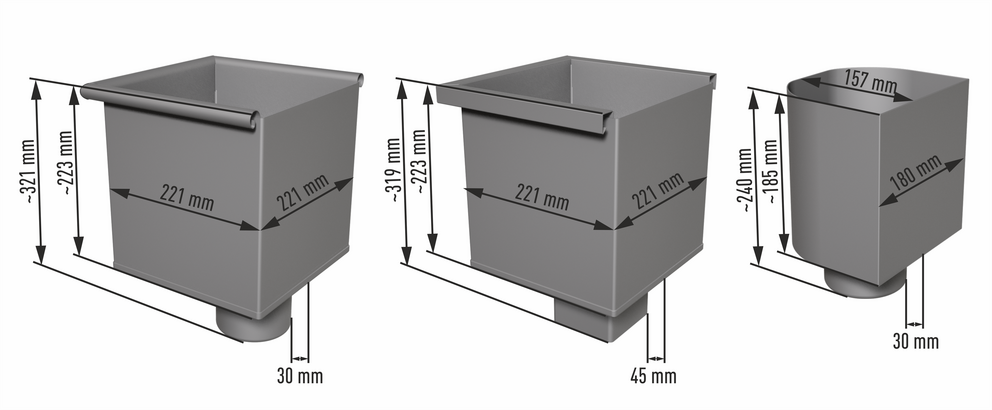

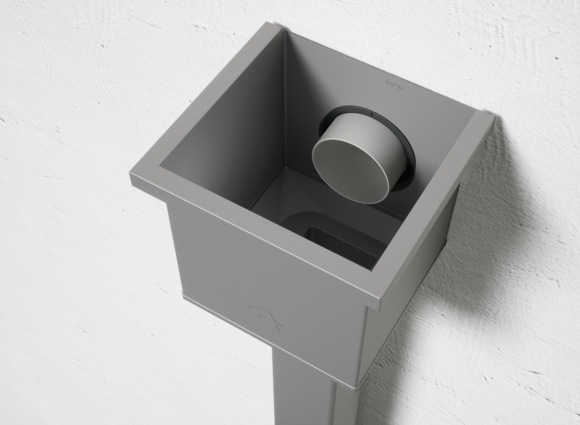

Vandopsamlingskasser skal monteres på facaden med egnede fastgørelseselementer, som skal tilpasses den pågældende underlag.

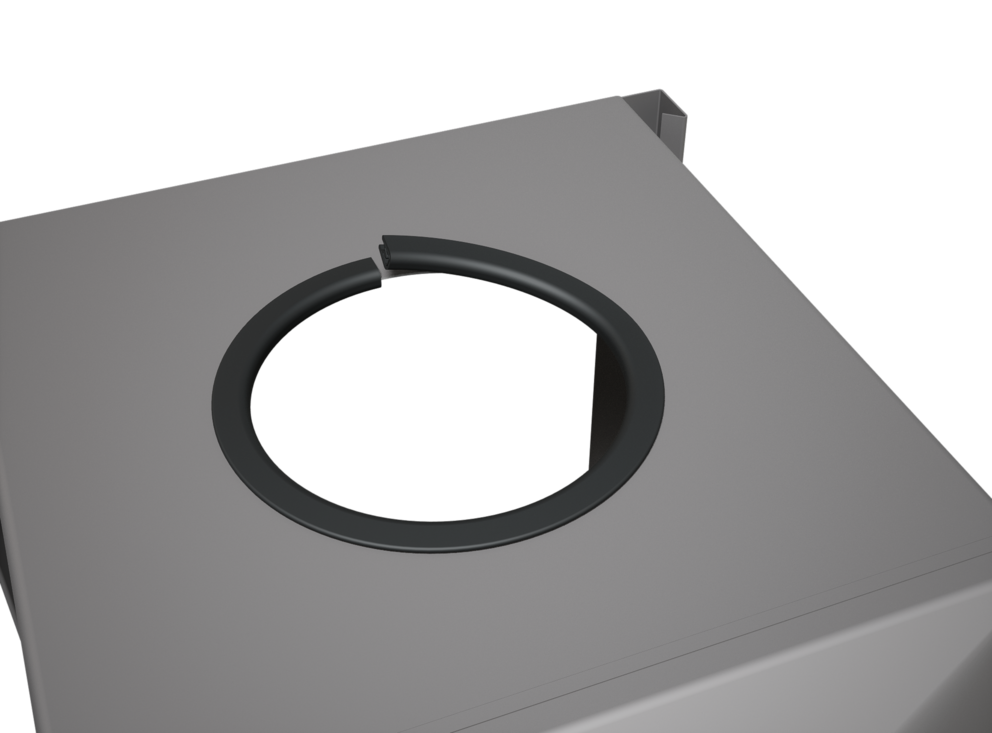

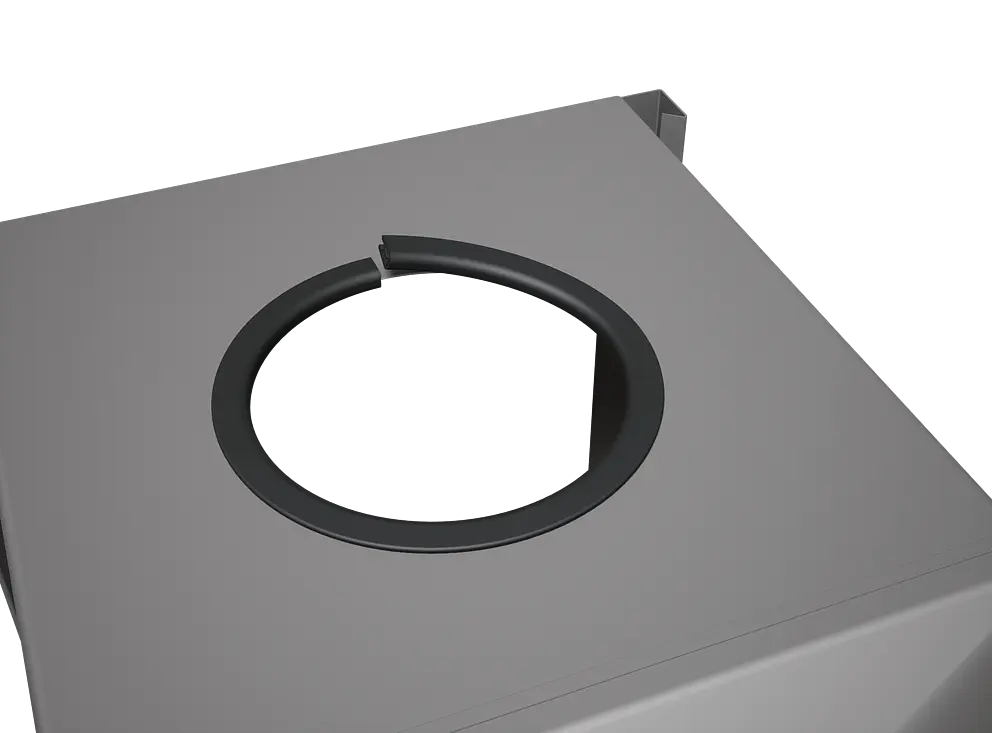

Ved at montere tætningen forhindres et eventuelt udslip af vand på bagsiden af vandopsamlingskassen.

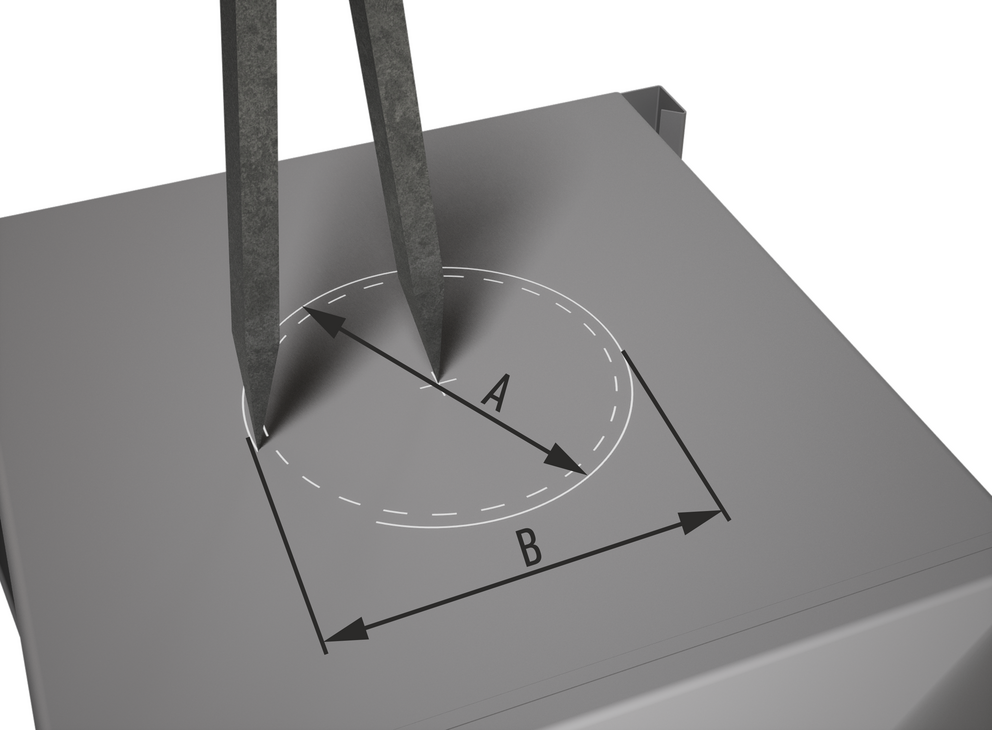

Marker rørdiameteren inkl. tillæg til tætningen på bagsiden af vandopsamlingskassen, og skær ud (billede 1).
Tillæg til tætningen:
—I diameter: 8 mm
— I radius: 4 mm
Bemærk
Maksimal diameter: 120 mm

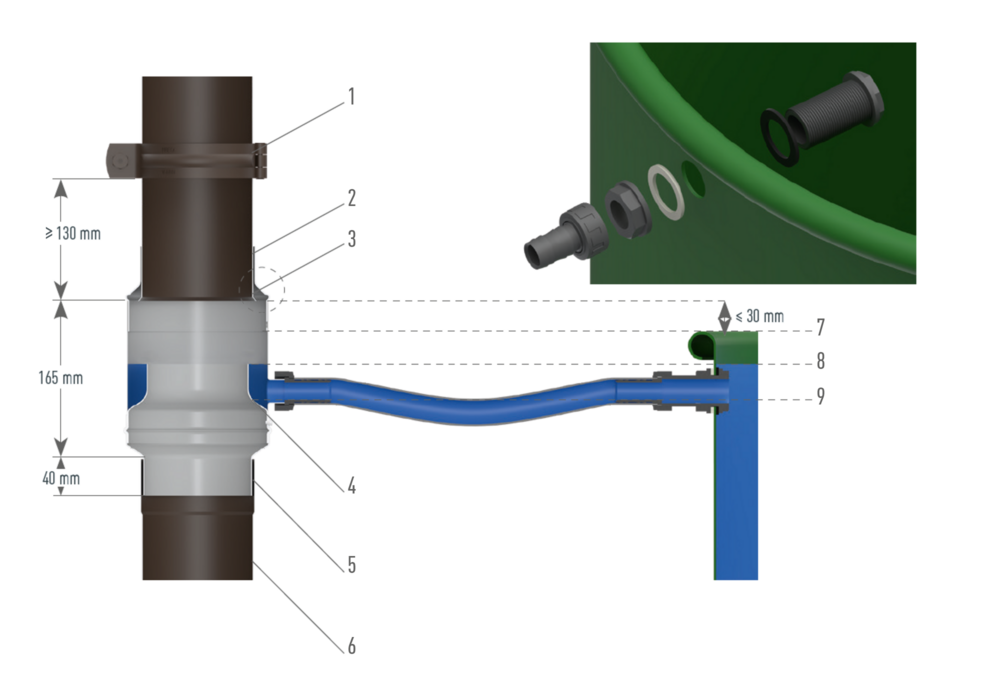

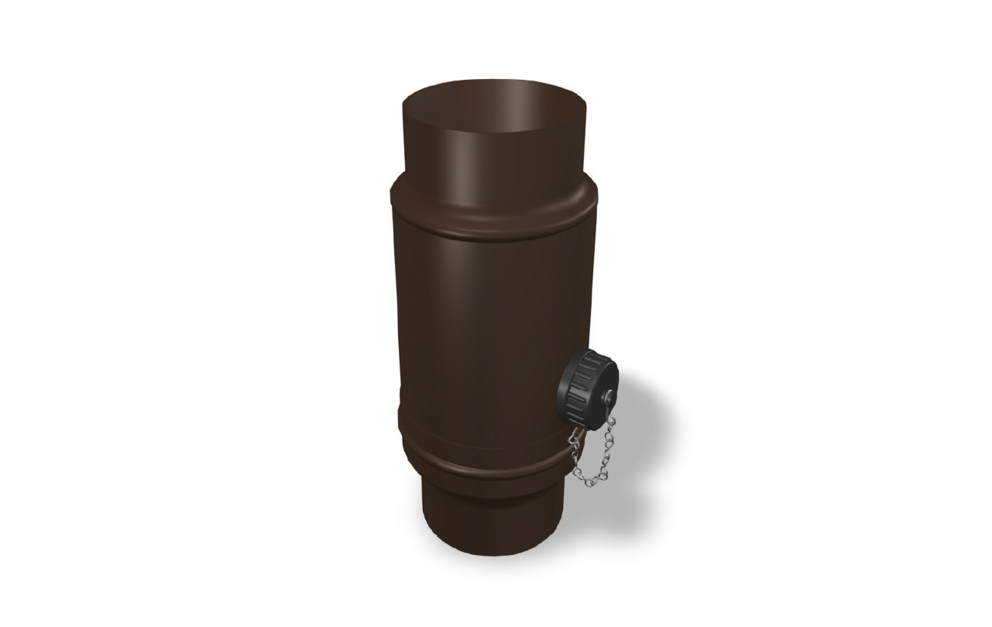

Regnvandssamleren er et praktisk hjælpemiddel til at udnytte naturens ressourcer optimalt!
Gennem regnvandssamleren fyldes regntønden med regnvand direkte via nedløbsrøret ved nedbør, og den opsamler vandet indtil den ønskede højde.
1 Rørbøjle |
6 Nedløbsrør |
Bemærk
Afhængigt af tilsmudsningen skal vandsamleren regelmæssigt rengøres for løv og snavs og i givet fald is og sne. For at undgå frostskader skal slangetilslutningen fjernes om vinteren, og vandsamleren skal lukkes med den medfølgende skrueprop.
