Tagsikkerhed

Klik på det ønskede emne for at komme direkte til den tilsvarende vejledning:

Enkelttrin
Løbegangsholder med en foddel
Løbegangsholder med to foddele
Sikkerhedstagkrog
Sikkerhedstagkrog på foddele

Enkelttrinnet er et byggeprodukt af aluminium til betrædelse af tage, det er fast forbundet med den bærende konstruktion til tage med hældning, og der må gås på det med henblik på inspektion, vedligeholdelse og reparation af anlæg over tagfladerne. Enkelttrinet er i overensstemmelse med EN 516, klasse K1 og må ikke anvendes som fastgørelsespunkt til personligt sikkerhedsudstyr. Egnet til taghældninger på 12–60°.

Enkelttrin
Undergrund	Grundforudsætningen er et PREFA-tagsystem, der er monteret i henhold til PREFA-monteringsvejledningen, og en statisk bæredygtig underkonstruktion over hele fladen (helforskalling mindst 24 mm tyk). Spærafstanden må maks. være 1.000 mm.
Materialeangivelser	Enkelttrin: Aluminium AlMg1 H24, s = 5 mm Fladetætning: silikoneskiver Foddele: EN AW 2007 AlcuPbMgMn Afdækningskappe: PREFALZ-farvealuminiumbånd Fastgørelsesskruer/-møtrikker: rustfrit stål, kvalitet A2

Sikkerhedsanvisninger

Før anvendelsen skal hele taginspektionssystemet kontrolleres for åbenlyse mangler med en visuel kontrol (f.eks. løse skrueforbindelser, deformeringer, slid, defekt tagdækning). Hvis der er tvivl om taginspektionssystemets sikre funktion, skal det kontrolleres af en fagkyndig person (skriftlig dokumentation).
Systemet må kun monteres og benyttes af personer, som er fortrolige med denne brugsanvisning samt med de sikkerhedsregler, der gælder på stedet, og har et godt helbred fysisk og mentalt.
Hvis der opstår uklarheder under monteringen, skal producenten kontaktes.
Enkelttrin er udviklet til at betræde taget og må ikke anvendes til andre formål. Hæng aldrig laster på enkelttrinnet, og anvend det aldrig som fastgørelsespunkt til personligt sikkerhedsudstyr.
Sundhedsmæssige begrænsninger (f.eks. hjerte- og kredsløbsproblemer, medicinindtag, alkohol) kan indskrænke brugerens sikkerhed ved arbejde i højden.
Ved vindstyrker, der er kraftigere end normalt, må sikringssystemer ikke mere anvendes.
Der må ikke foretages ændringer på enkelttrinnet.

Bemærk

Ved alle PREFA-tagsystemer kan det være nødvendigt at montere en underlagsplade (f.eks. hvis en fals eller en bølgeryg ligger i monteringsområdet).
. Enkelttrinnet må ikke sættes og fastgøres på PREFA-tagdækningens fals eller bølgeryg.
FORSIGTIG: Overhold PREFA-tagsystemernes monteringsområder.

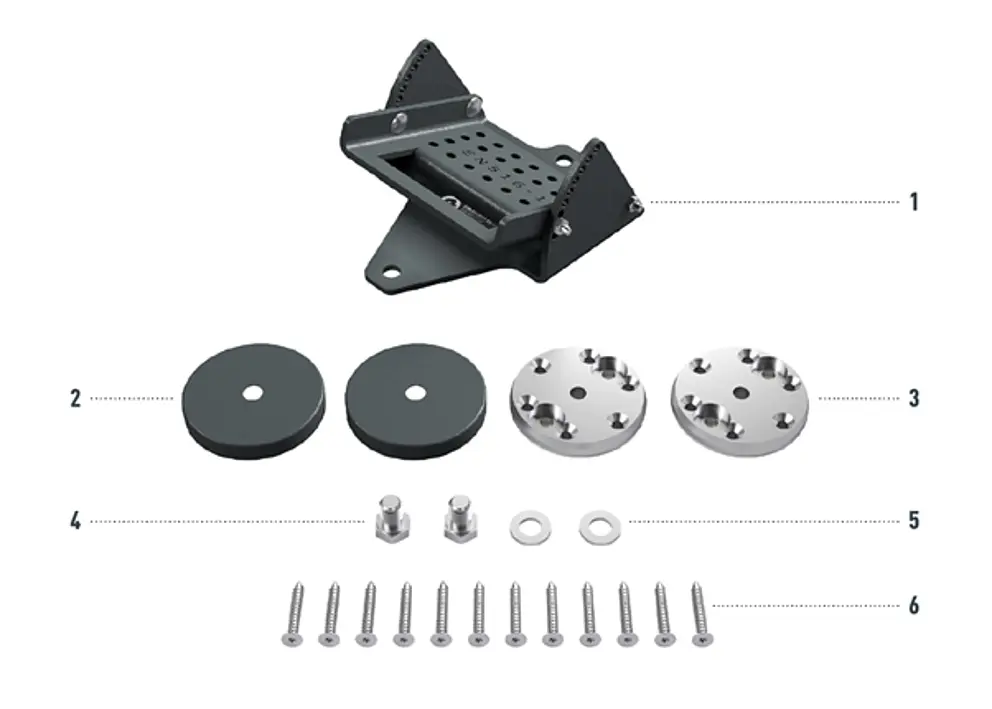

1 Enkelttrin formonteret
2 2 afdækninger til foddele
3 2 foddele inkl. fladetætning

4 2 sekskantskruer M12 × 16 mm
5 2 spændeskiver 13,0
6 12 sænkehovedskruer 6,0 × 40/24

1 Gaffelnøgle str. 10
2 Momentnøgle, top str. 19
3 Boremaskine med Torx TX25

4 Vaterpas
5 Rullemålebånd
6 Blyant

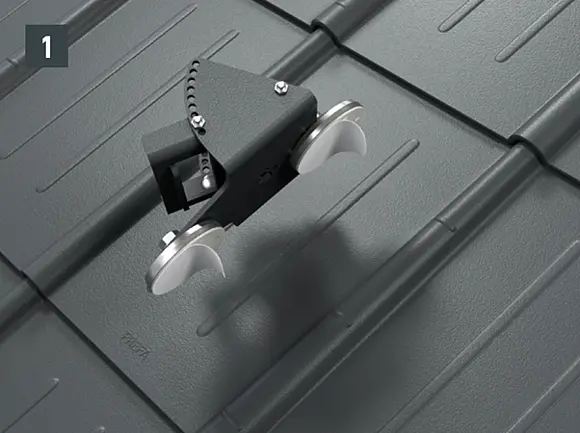

Formonter foddelene på enkelttrinnet, og træk derefter afdækningsfolien af begge foddele (billede 1).

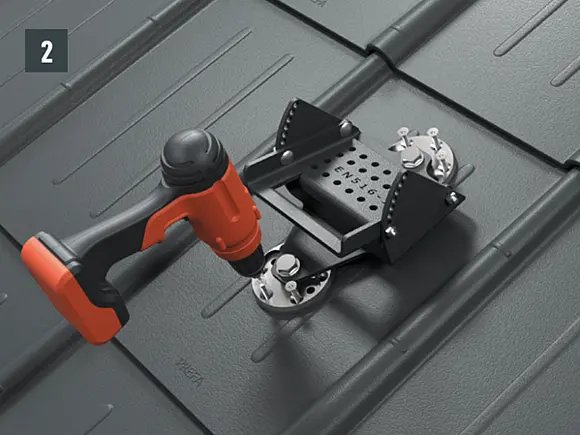

Placer enkelttrinnet det ønskede sted i spærretning, og fastgør foddelene på underkonstruktionen med de medfølgende sænkehovedskruer (billede 2).

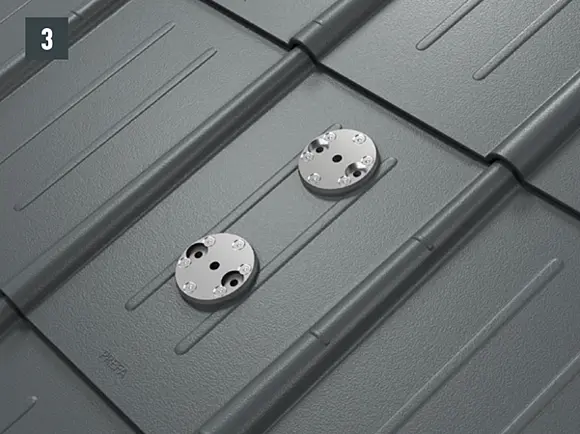

Skru enkelttrinnet af foddelene, og fastgør foddelene på underkonstruktionen med de resterende sænkehovedskruer (billede 3).

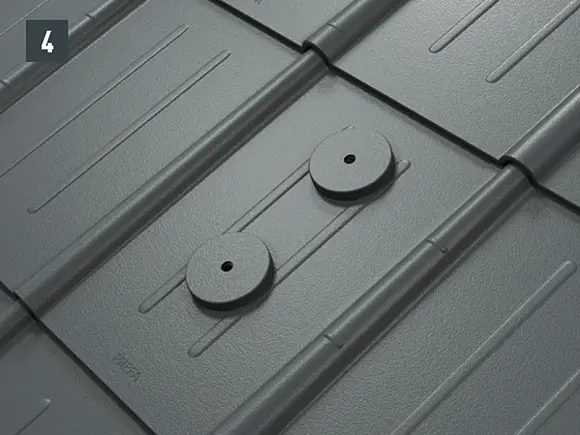

Placer afdækningskapperne på foddelene (billede 4).

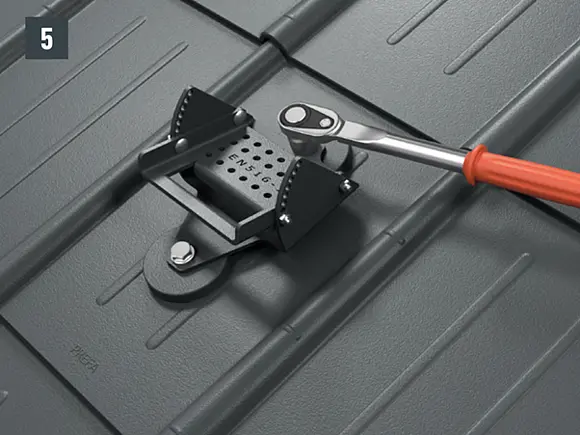

Skru enkelttrinnet fast på foddelene med de medfølgende sekskantskruer og spændeskiver ved hjælp af en momentnøgle. Tilspændingsmoment 35 Nm (billede 5).

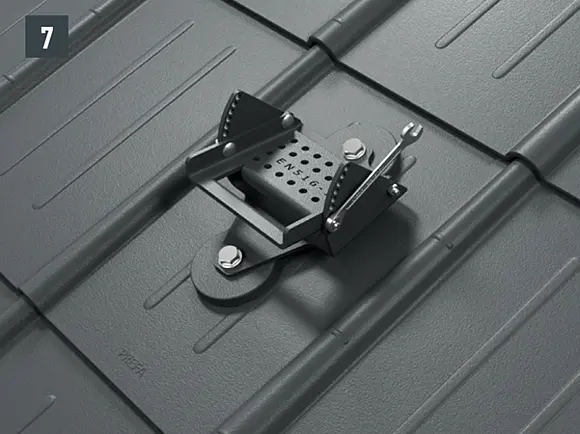

Løsn skruerne og den selvsikrende møtrik til indstilling af hældningen, og juster trinfladen ved hjælp af et vaterpas. Indstil trinfladen, så den ikke afviger mere end ±3° fra en vandret linje (billede 6).

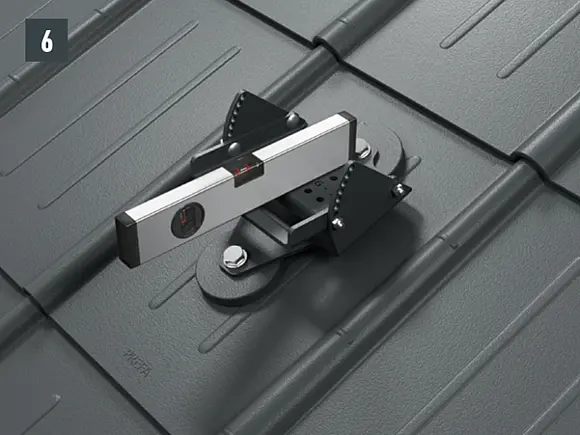

Skru skruerne i siderne i igen, og fikser hældningen (vandret ±3°) ved hjælp af den selvsikrende møtrik (billede 7).

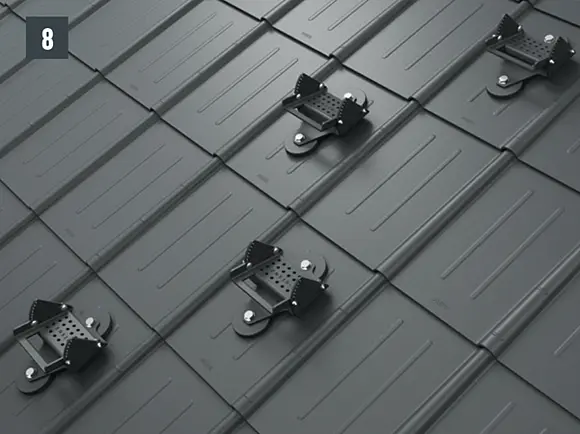

Færdigt system med flere enkelttrin til at gå på taget. Der skal vælges sådanne afstande mellem enkelttrinnene, at det er muligt at gå på dem uden problemer (billede 8).

Løbegangsholderanlægget må kun anvendes til at gå på tage og ikke som fastgørelsespunkt til personligt sikkerhedsudstyr eller til at holde laster. Løbegangsholderen er i overensstemmelse med EN 516, klasse K1, type A. Egnet til taghældninger på 12–55°.

Undergrund	Grundforudsætningen er et PREFA-tagsystem, der er monteret i henhold til de gældende standarder/tekniske regler, på helforskalling med mindst 24 mm og en statisk bæredygtig underkonstruktion. Spærafstanden må maks. være 1.000 mm. Løbegangsholderne skal monteres på forskallingen med de medfølgende foddele.
Materialeangivelser	Materiale løbegangsholder Løbegangsholder Forzinket og pulvercoatet stål Fastgørelsesskruer/-møtrikker: V2A Materiale løbegang Løbegang Forzinket stål og pultercoatetFastgørelsesskruer: fladrundskruer M6 x 60/35, kvalitet V2A med hammerhovedmøtrik og PE-skiver

Sikkerhedsanvisninger

Løbegangsholderen på foddele og løbegangen må kun monteres af egnede, fag-/sagkyndige personer, der er fortrolige med taginspektionssystemet, og i henhold til det aktuelle tekniske niveau.
Systemet må kun monteres og benyttes af personer, som er fortrolige med denne brugsanvisning samt med de sikkerhedsregler, der gælder på stedet, og har et godt helbred fysisk og mentalt.
Sundhedsmæssige begrænsninger (f.eks. hjerte- og kredsløbsproblemer, medicinindtag, alkohol) kan indskrænke brugerens sikkerhed ved arbejde i højden.
Hvis der opstår uklarheder under monteringen, skal producenten kontaktes.
Før anvendelsen skal hele taginspektionssystemet kontrolleres for åbenlyse mangler med en visuel kontrol (f.eks. løse skrueforbindelser, deformeringer, slid, korrosion, defekt tagintegration etc.).
Hvis der er tvivl om taginspektionssystemets sikre funktion, skal det kontrolleres af en fagkyndig person (skriftlig dokumentation).
Løbegangsholderanlægget er udviklet til at betræde taget og må ikke anvendes til andre formål.
Hæng aldrig laster på løbegangsholderanlægget, og anvend det aldrig som fastgørelsespunkt til personligt sikkerhedsudstyr.
Der må ikke foretages ændringer på løbegangsholderen.

Bemærk

Ved alle PREFA-tagsystemer kan det være nødvendigt at montere en underlagsplade (f.eks. hvis en fals eller en bølgeryg ligger i monteringsområdet). Løbegangsholderen må ikke sættes og fastgøres på PREFA-tagdækningens fals eller bølgeryg.

FORSIGTIG: Overhold PREFA-tagsystemernes monteringsområder.

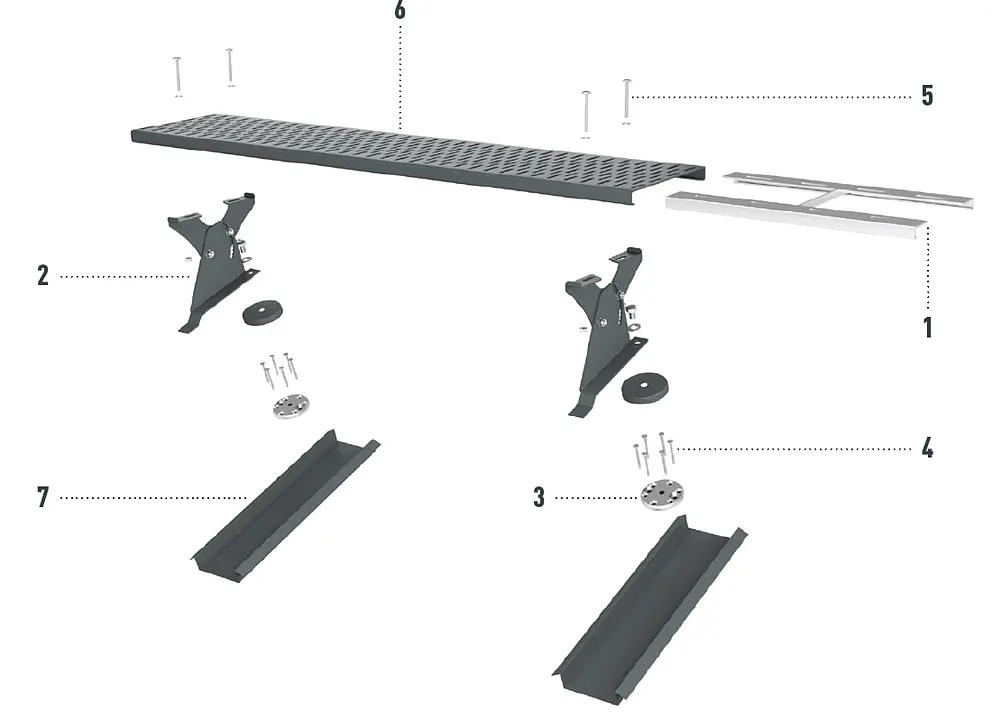

1 Forbindelse til løbegange inkl. fastgørelsesmidler
2 Løbegangsholder
3 Foddel med fladetætning
4 Fastgørelsesskruer

5 Skruer M6 × 60
6 Løbegang
7 Eventuel underlagsplade

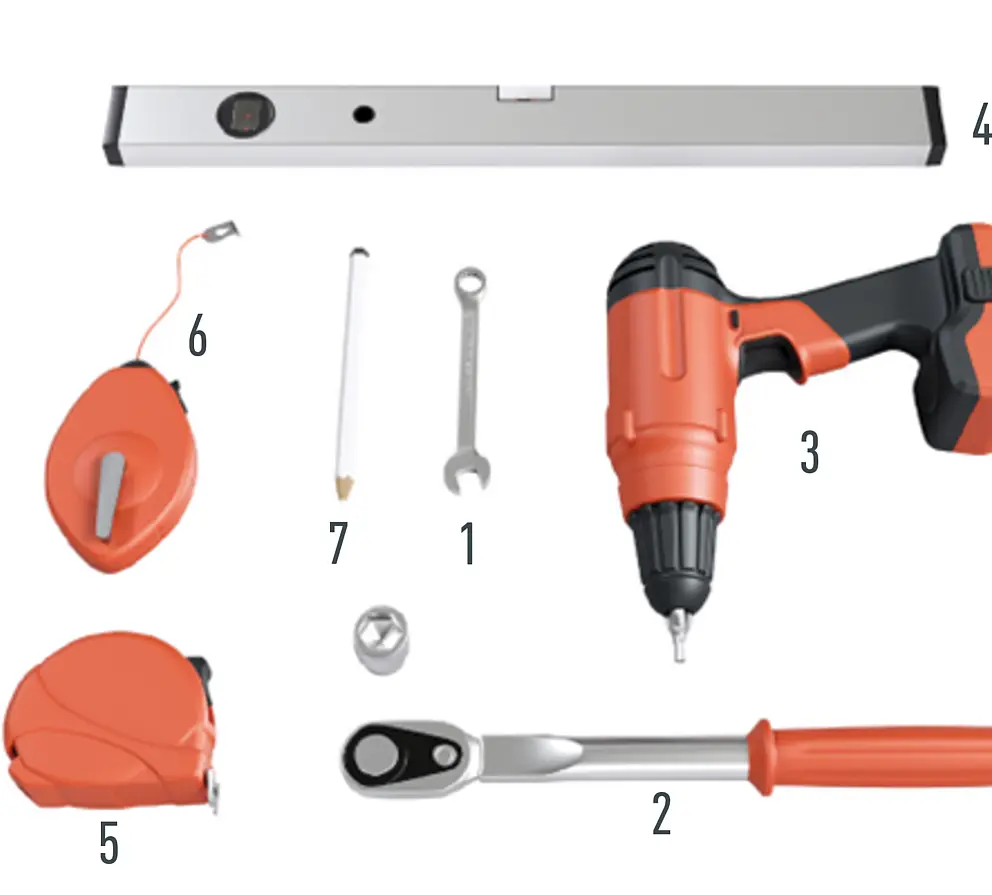

1 Gaffelnøgle str. 10
2 Momentnøgle, top str. 19
3 Boremaskine med Torx TX25
4 Vaterpas

5 Rullemålebånd
6 Kridtsnor
7 Blyant

Markering af overkanten af foddelen. Vær samtidig opmærksom på PREFA-produkternes monteringsområder. Som ideal anbefales en afstand på 30 mm fra underkanten af falsomslaget til overkanten af foddelen. Denne afstand er inden for det tilladte monteringsområde og sikrer
den fortsatte lægning af PREFA-tagdækningen eller f.eks. en senere udskiftning af PREFA-tagsystemer (billede 1).

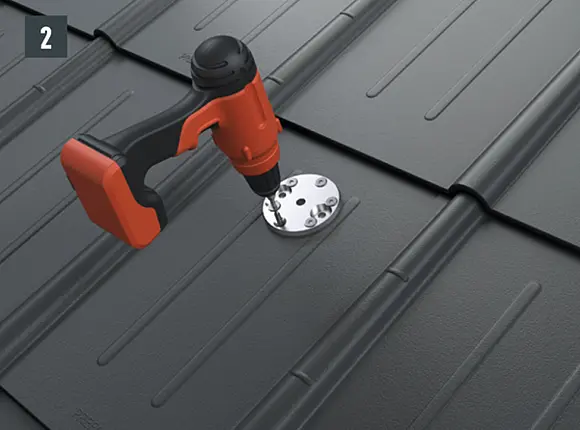

Træk afdækningsfolien af foddelen, og klæb den på det i forvejen markerede sted. Skru skruer i alle de seks huller i foddelen, som er beregnet til montering på forskalling, med de medfølgende sænkehovedskruer 6,0 × 40 mm (billede 2).

Placer afdækningskappen på foddelen (billede 3).

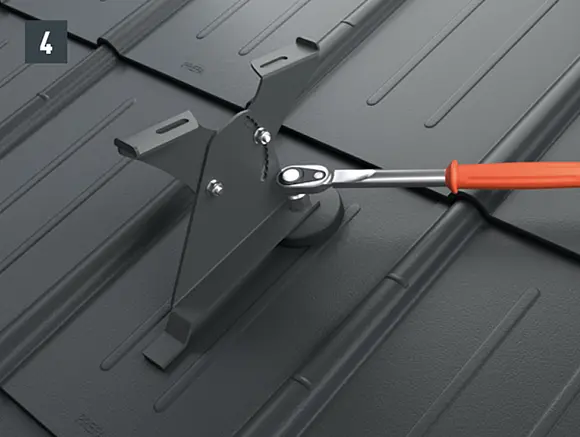

Skru løbegangsholderen fast på foddelen med de medfølgende sekskantskruer og spændeskiver ved hjælp af en momentnøgle. Overhold et tilspændingsmoment på 35 Nm (billede 4).

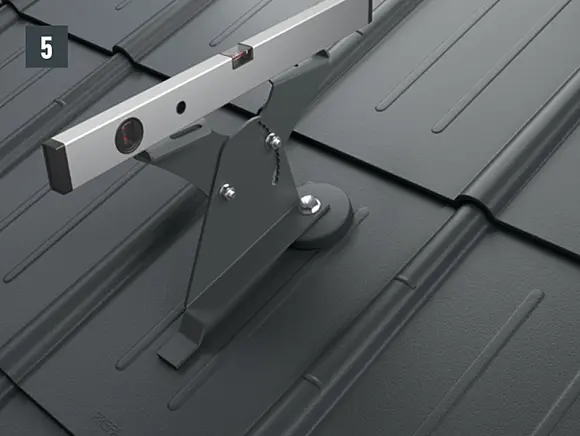

Juster broen efter taghældningen (12–55°), og stram skruerne 20 Nm med momentnøglen (billede 5).
Fastgør løbebroerne på mindst to støtter med de medfølgende 4 stk. Specialskruer M6 × 60 mm, hammerhovedmøtrikker og PE-skiver.

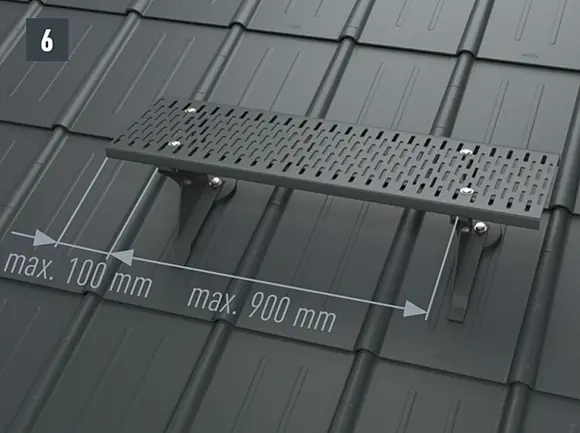

Den maks. holderafstand er 900 mm, og det maks. fremspring over holderne i siden er 100 mm (billede 8).

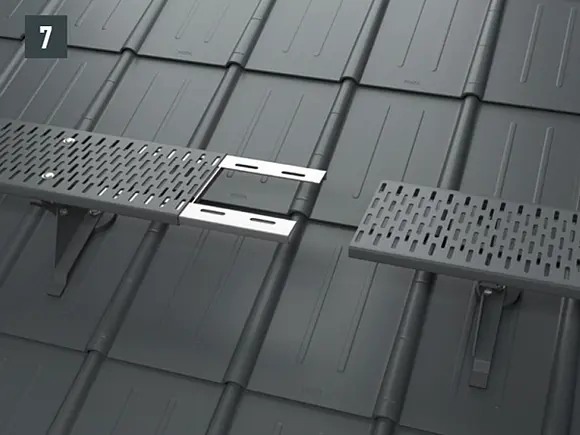

Forbind løbegangsforbindelsens elementdele med fjederen. Skub løbegangsforbindelsen ind i løbegangen, så fjederen går i hak i spalten i støddet mellem de to løbegange (billede 7).

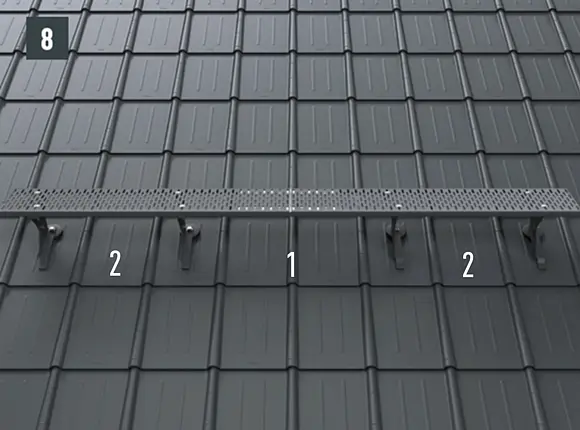

Efter et stødt felt (1) skal der altid følge et ikke stødt felt (2) (billede 8).

Løbegangsholderanlægget må kun anvendes til at gå på tage og ikke som fastgørelsespunkt til personligt sikkerhedsudstyr eller til at holde laster. Løbegangsholderen er i overensstemmelse med EN 516, klasse K1, type B. Egnet til taghældninger på 12-55°.

Undergrund	Grundforudsætningen er et PREFA-tagsystem, der er monteret i henhold til de gældende standarder/tekniske regler, på helforskalling med mindst 24 mm og en statisk bæredygtig underkonstruktion. Spærafstanden må maks. være 1.000 mm. Løbegangsholderne skal monteres på forskallingen med de medfølgende foddele.
Materialeangivelser	Materiale løbegangsholder Løbegangsholder forzinket og pulvercoatet stål. Fastgørelsesskruer/-møtrikker: V2A Materiale løbegang Løbegang Forzinket stål og pultercoatetFastgørelsesskruer: fladrundskruer M6 x 60/35, kvalitet V2A med hammerhovedmøtrik og PE-skiver

Sikkerhedsanvisninger

Løbegangsholderen på foddele og løbegangen må kun monteres af egnede, fag-/sagkyndige personer, der er fortrolige med taginspektionssystemet, og i henhold til det aktuelle tekniske niveau.
Systemet må kun monteres og benyttes af personer, som er fortrolige med denne brugsanvisning samt med de sikkerhedsregler, der gælder på stedet, og har et godt helbred fysisk og mentalt.
Sundhedsmæssige begrænsninger (f.eks. hjerte- og kredsløbsproblemer, medicinindtag, alkohol) kan indskrænke brugerens sikkerhed ved arbejde i højden.
Hvis der opstår uklarheder under monteringen, skal producenten kontaktes.
Før anvendelsen skal hele taginspektionssystemet kontrolleres for åbenlyse mangler med en visuel kontrol (f.eks. løse skrueforbindelser, deformeringer, slid, korrosion, defekt tagintegration etc.).
Hvis der er tvivl om taginspektionssystemets sikre funktion, skal det kontrolleres af en fagkyndig person (skriftlig dokumentation).
Løbegangsholderanlægget er udviklet til at betræde taget og må ikke anvendes til andre formål.
Hæng aldrig laster på løbegangsholderanlægget, og anvend det aldrig som fastgørelsespunkt til personligt sikkerhedsudstyr.
Der må ikke foretages ændringer på løbegangsholderen.

Bemærk

Ved alle PREFA-tagsystemer kan det være nødvendigt at montere en underlagsplade (f.eks. hvis en fals eller en bølgeryg ligger i monteringsområdet). Løbegangsholderen må ikke sættes og fastgøres på PREFA-tagdækningens fals eller bølgeryg.

FORSIGTIG: Overhold PREFA-tagsystemernes monteringsområder.

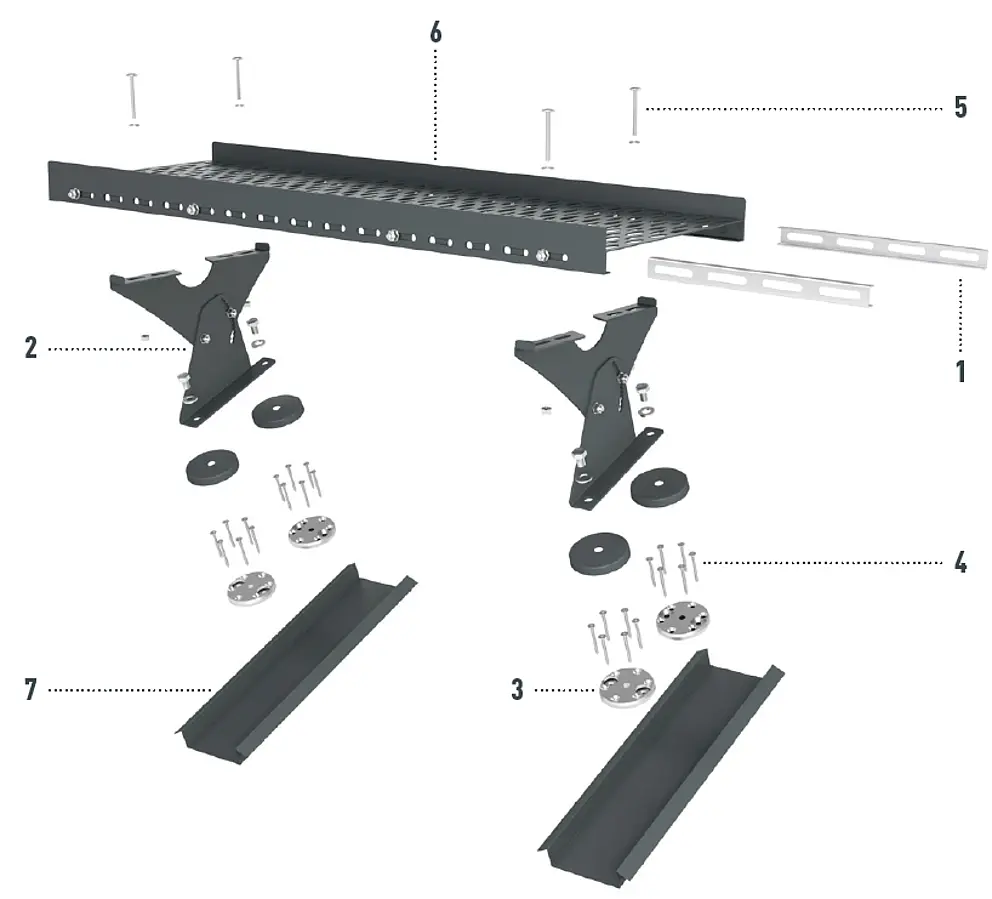

1 Forbindelse til løbegange inkl. fastgørelsesmidler
2 Løbegangsholder
3 Foddel med fladetætning
4 Fastgørelsesskruer 6 × 40

5 Skruer M6 × 60
6 Løbegang
7 Eventuel underlagsplade

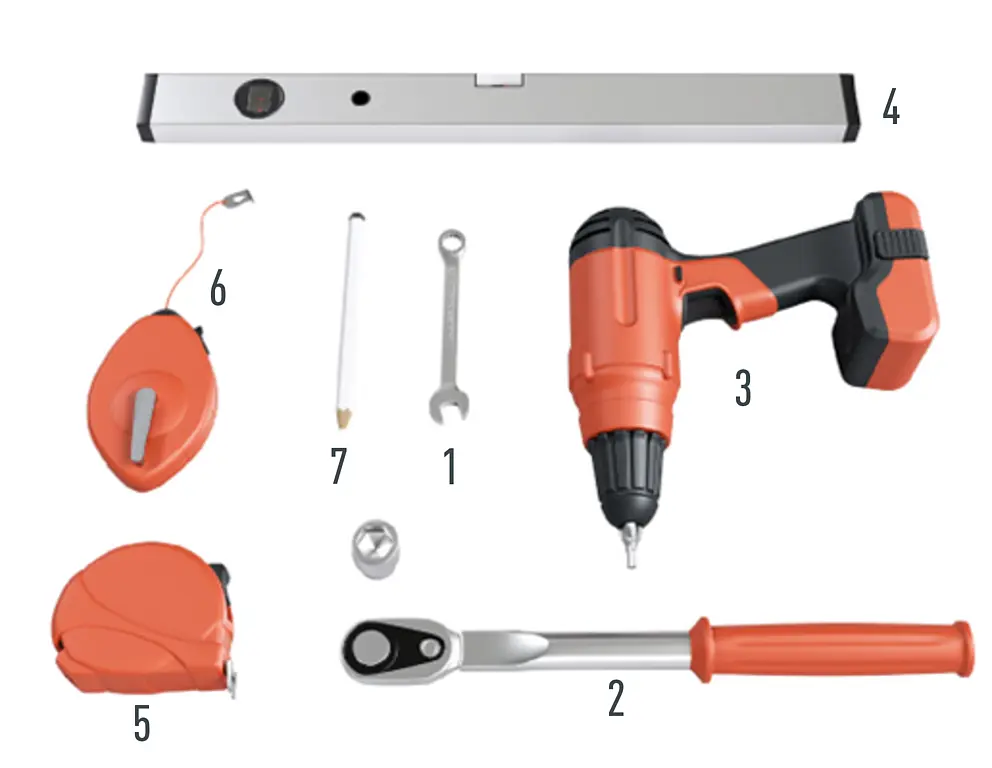

1 Gaffelnøgle str. 10
2 Momentnøgle, top str. 19
3 Boremaskine med Torx TX25
4 Vaterpas

5 Rullemålebånd
6 Kridtsnor
7 Blyant

Markering af overkanten af foddelen. Vær samtidig opmærksom på PREFA-produkternes monteringsområder. Som ideal anbefales en afstand på 30 mm fra underkanten af falsomslaget til overkanten af foddelen. Denne afstand er inden for det tilladte monteringsområde og sikrer den fortsatte lægning af PREFA-tagdækningen eller f.eks. en senere udskiftning af PREFA-tagsystemer (billede 1).
Træk afdækningsfolien af foddelen, og klæb den på det i forvejen markerede sted. Skru skruer i alle de seks huller i foddelen, som er beregnet til montering på forskalling, med de medfølgende sænkehovedskruer 6,0 × 40 mm (billede 2).

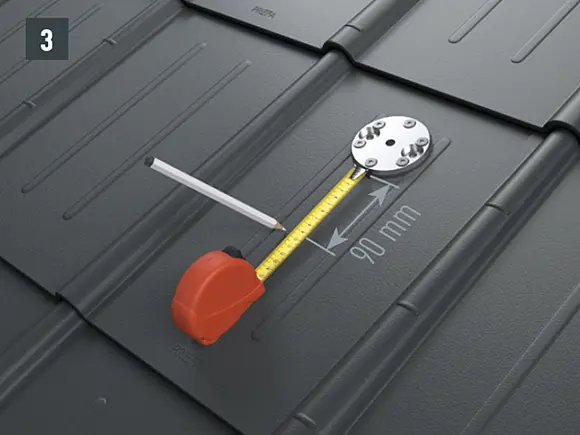

Marker afstanden på 90 mm mellem foddelene. Den anden foddel skal justeres i flugt med den øverste foddel i spærretning (billede 3).
Træk afdækningsfolien af foddelen, og klæb den på det i forvejen markerede sted. Skru skruer i alle de seks huller i foddelen, som er beregnet til montering på forskalling, med de medfølgende sænkehovedskruer 6,0 × 40 mm (billede 4).

Placer afdækningskapper på foddelene (billede 5).

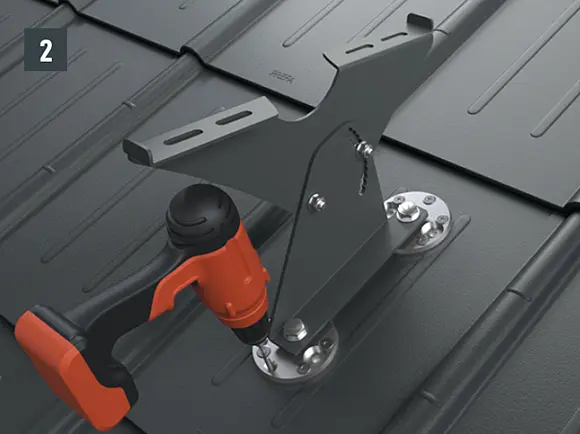

Skru løbegangsholderen fast på foddelene med de medfølgende sekskantskruer og spændeskiver ved hjælp af en momentnøgle. Overhold et tilspændingsmoment på 35 Nm (billede 6).

Juster broen efter taghældningen (12–55°), og stram med 20 Nm med momentnøglen (billede 7).
Fastgør løbebroerne på mindst to støtter med de medfølgende 4 stk. Specialskruer M6 × 60 mm, hammerhovedmøtrikker og PE-skiver.

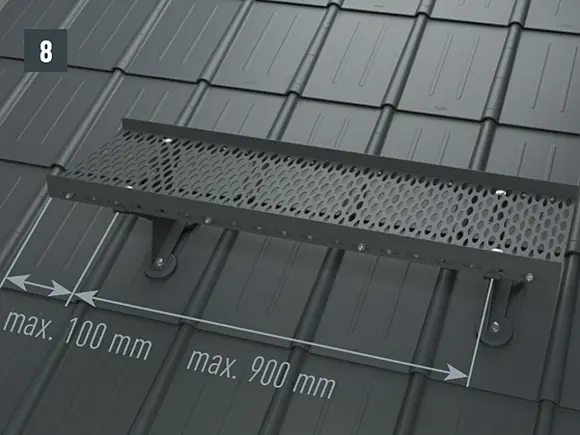

Den maks. holderafstand er 900 mm, og det maks. fremspring over holderne i siden er 100 mm (billede 8).

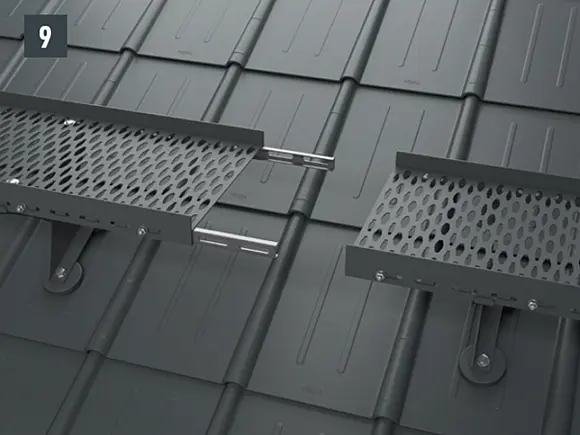

Skub løbegangsforbindelsens elementdele ind i løbegangen. Fastgør elementerne i siden med de medfølgende skruer (billede 9).

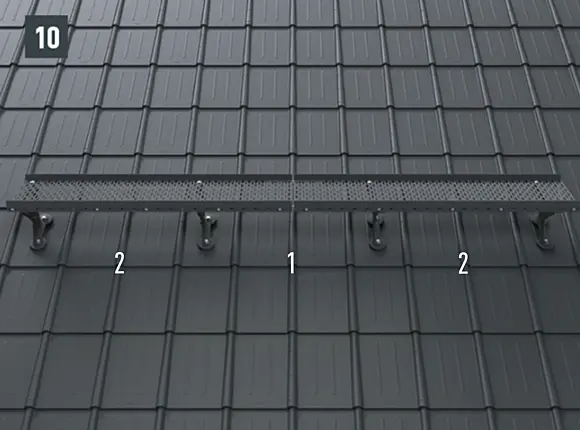

Efter et stødt felt (1) skal der altid følge et ikke stødt felt (2) (billede 10).

i henhold til EN 517 B

Sikkerhedstagkrog på underlagsplade.

Som fastgørelsespunkt på et stejlt tag for en enkelt person med personligt sikkerhedsudstyr og falddæmper i henhold til EN 355. Egnet til isætning af tagdækkerstiger og til fastgørelse af tagdækkerstole. Hæng aldrig ikke definerede laster på sikringssystemet. Sikkerhedstagkrogen er kontrolleret til montering på taget i alle belastningsretninger (også i –y-retning = retning rygning) i henhold til EN 517:2006 type -B (-y). Husk fotodokumentationen af den korrekte fastgørelse på bygningen.

Undergrund	Grundforudsætningen er et PREFA-tagsystem, der er monteret i henhold til de gældende standarder/tekniske regler, på helforskalling med mindst 24 mm og en statisk bæredygtig underkonstruktion. Mindste spærtværsnit: 80 × 100 mm.
Materiale	Sikkerhedstagkrog i forzinket og pulvercoatet stål. Afdækningskappe og lister: Aluminium 3005 (AlMn1Mg0.5) i henhold til EN 573-3, fastgørelsesskruer: HBS Komprex S-20 8 ×220/100 + R T/40 ZnNi C4,HBS Komprex S-20 8 ×120/80 + R T/40 ZnNi C4

Sikkerhedsanvisninger

Sikkerhedstagkroge må kun monteres af egnede, fag-/sagkyndige personer, der er fortrolige med tagsikkerhedssystemet, og i henhold til det aktuelle tekniske niveau.
Sikkerhedstagkroge må kun monteres og benyttes af personer, som er fortrolige med denne brugsanvisning – samt med de sikkerhedsregler, der gælder på stedet – og har et godt helbred fysisk og mentalt og er instrueret i personligt sikkerhedsudstyr.
Fastgørelsespunktet skal planlægges, monteres og anvendes, så det ikke er muligt at falde ud over nedstyrtningskanten ved fagligt korrekt anvendelse af det personlige sikkerhedsudstyr. Forskrifterne til forebyggelse af ulykker i det pågældende land skal overholdes.
Fastgørelsespunktet på taget er beregnet til belastning i alle retninger parallelt med monteringsfladen.
Ved tilgangen til tagsikringssystemet skal fastgørelsesanordningernes positioner dokumenteres med planer (f.eks. skitse set fra oven).
Før anvendelsen skal hele sikringssystemet kontrolleres for åbenlyse mangler med en visuel kontrol (f.eks. løse skrueforbindelser, deformeringer, slid, korrosion, defekt tagintegration etc.). Hvis der er tvivl om sikringssystemets sikre funktion, skal det kontrolleres af en fagkyndig (skriftlig dokumentation).
Hele sikkerhedsanordningen skal kontrolleres af en sagkyndig person mindst én gang om året.
Efter en faldbelastning skal hele sikringssystemet tages ud af den fortsatte brug og kontrolleres af en fagkyndig.
Om nødvendigt skal sikkerhedstagkrogene udskiftes. Der må ikke foretages ændringer på den godkendte fastgørelsesanordning.

Bemærk

PREFA-monteringsvejledningen, de gældende standarder og tekniske regler skal overholdes. Sikkerhedstagkrogene skal monteres midt i spæret og med de medfølgende skruer.
De originale fastgørelsesskruers nedtrængningsdybde i den bæredygtige underkonstruktion (spær) skal være mindst 80 mm. Ved tagrombe 29 × 29, tagrombe 44 × 44 og tagspån er det påkrævet at montere en underlagsplade.
Ved tagplade, tagplade R.16 og tagpanel FX.12 kan det være nødvendigt at montere en underlagsplade (f.eks. hvis en fals eller en bølgeryg ligger i spærområdet).
FORSIGTIG: Overhold PREFA-tagsystemernes monteringsområder.

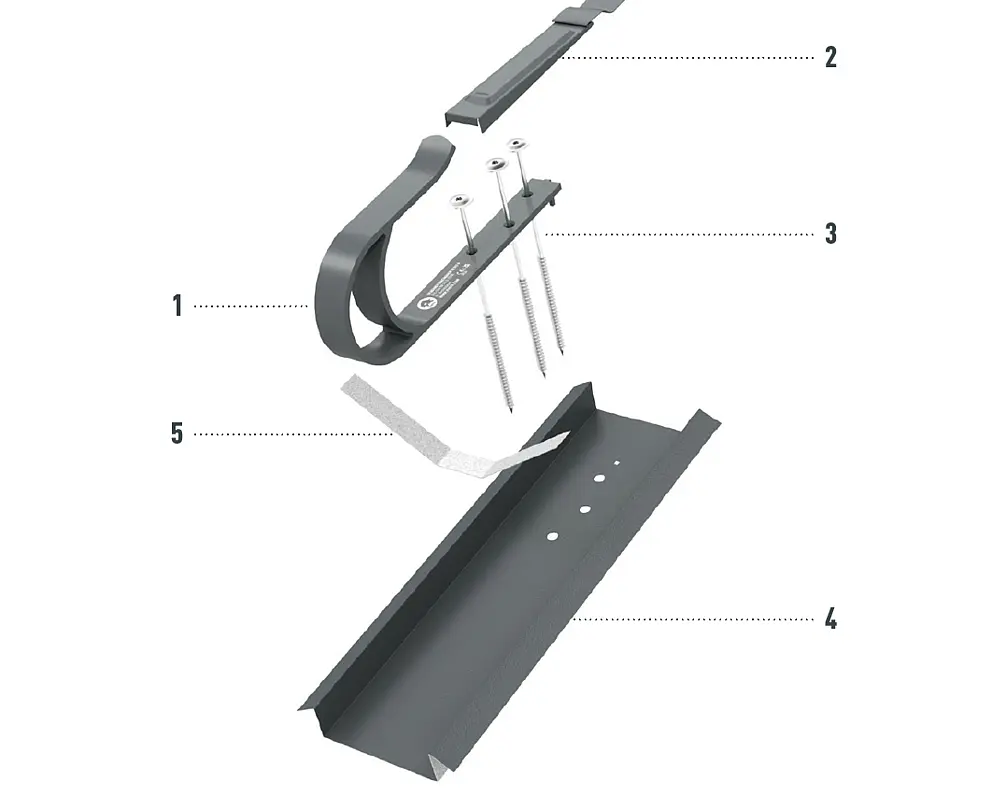

1 Sikkerhedstagkrog EN 517 B
2 Afdækningskappe
3 Universaltræskrue, 8 × 220 mm (to-skals tagkonstruktion)eller 8 × 120 mm (en-skals tagkonstruktion)

4 Eventuel underlagsplade (altid påkrævet ved PREFA-tagromber og -tagspån)
5 Falsstrimmel

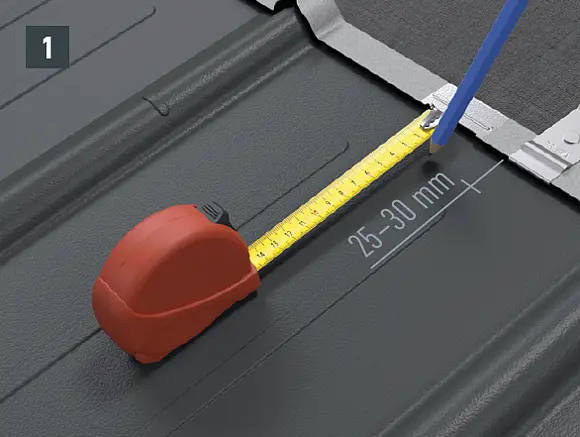

Markering af spæret og overkanten af tagkrogen (25–30 mm) (billede 1).

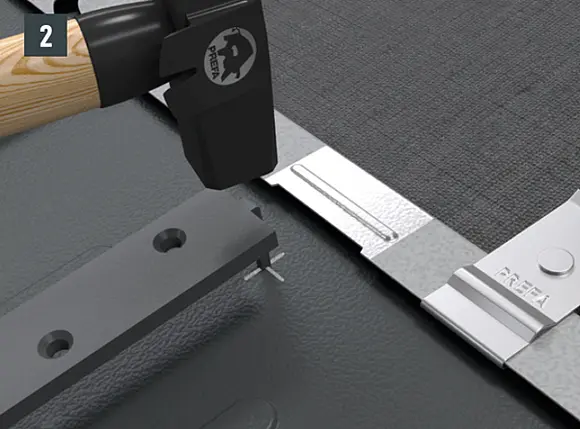

Læg tagkrogen i midten over tagspæret, og marker på tagfladen ved at slå spidsen i (billede 2).

Marker skruehullerne på PREFA-tagdækningen (billede 3).

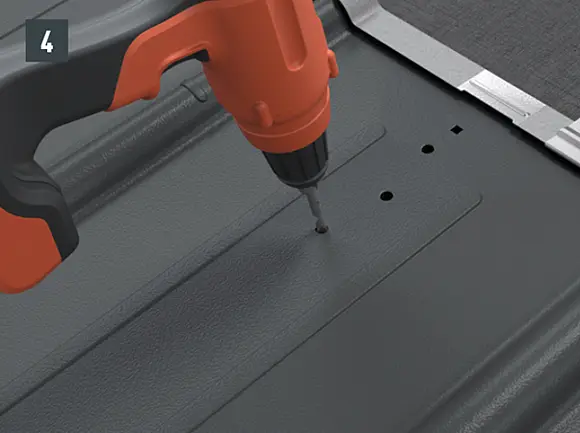

Forboring af skruehullerne med Ø 5 mm (billede 4).

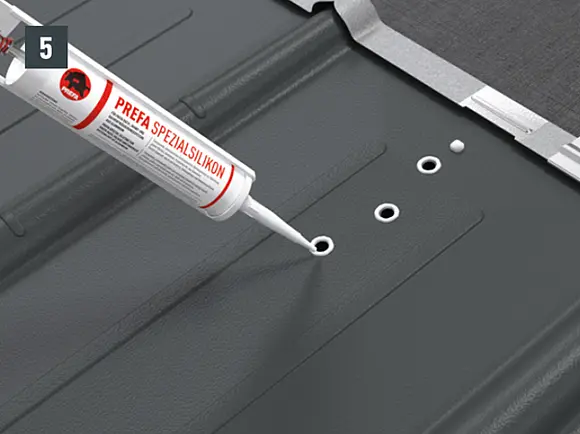

Påfør tætningsmasse omkring borehullerne og islåningsspidsen (billede 5).

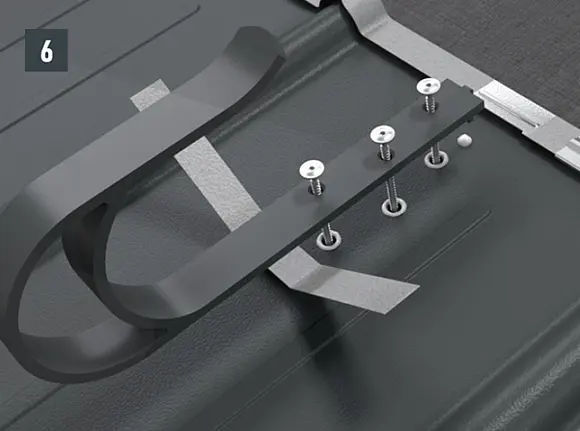

Sæt skruerne i, læg klæbestrimmel 0,7 × 22 × 250 mm under, og spænd fast. De originale fastgørelsesskruers nedtrængningsdybde i den bæredygtige underkonstruktion (spær) skal være mindst 80 mm (billede 6).

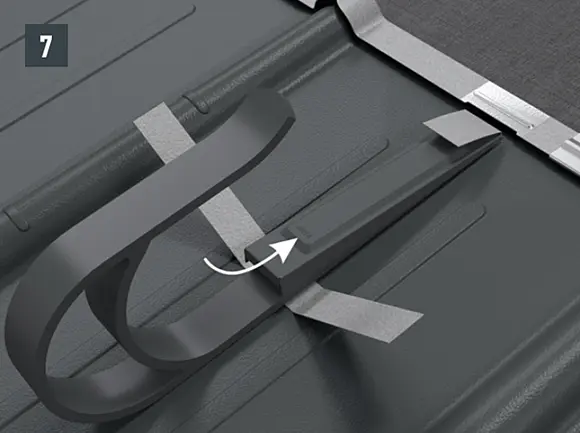

Sæt afdækningskappen i den øverste krogfals, fold den om, og søm den fast (billede 7).

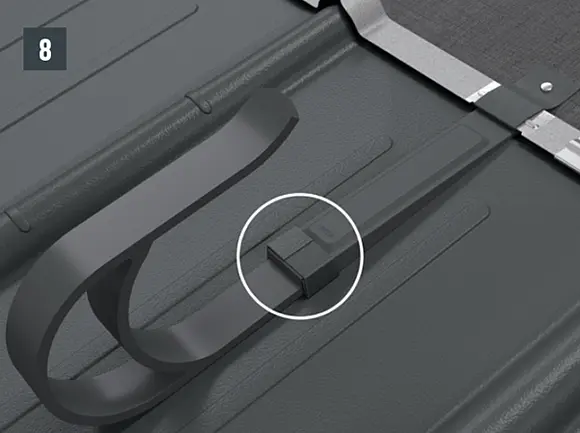

Fastgør afdækningskappen ved at folde klæbestrimlen om (billede 8).

Sikkerhedstagkrog monteret på underlagsplade.

Som fastgørelsespunkt på et stejlt tag for en enkelt person med personligt sikkerhedsudstyr og falddæmper i henhold til EN 355. Egnet til isætning af tagdækkerstiger og til fastgørelse af tagdækkerstole. Husk fotodokumentationen af den korrekte fastgørelse på bygningen.

Undergrund	Grundforudsætningerne for en fagligt/sagligt korrekt montering er et PREFA-tagsystem, der er monteret i henhold til de gældende standarder/tekniske regler, og en statisk bæredygtig træunderkonstruktion (spær min. 8/8 cm med min. 24 mm helforskalling, ved dæmpning på spær min. 10 × 14 cm).
Materiale	Sikkerhedstagkrog: rustfrit stål 1.4301 Foddele: EN AW 2007 AlCuPbMgMn Fladetætninger: silikoneskive Afdækningskappe: PREFALZ-farvealuminiumbånd Fastgørelsesskruer: HBS Komprex S-20 8 ×220/100 + R T/40 ZnNi C4, HBS Komprex S-20 8 ×120/80 + R T/40 ZnNi C4 Fastgørelsesskruer/-møtrikker og spændeskiver: rustfrit stål, kvalitet 1.4301

Sikkerhedsanvisninger

Før anvendelsen skal hele sikringssystemet kontrolleres for åbenlyse mangler med en visuel kontrol (f.eks. løse skrueforbindelser, deformeringer, slid, defekt tagdækning). Hvis der er tvivl om taginspektionssystemets sikre funktion, skal det kontrolleres af en fagkyndig person (skriftlig dokumentation).
Sikkerhedstagkroge på foddele må kun monteres og benyttes af personer, som er fortrolige med denne brugsanvisning samt med de sikkerhedsregler, der gælder på stedet, og har et godt helbred fysisk og mentalt og er instrueret i personligt sikkerhedsudstyr.
Sikkerhedstagkroge på foddele må kun monteres af egnede, fag-/sagkyndige personer, der er fortrolige med taginspektionssystemet, og i henhold til det aktuelle tekniske niveau.
Sikringssystemet skal planlægges, monteres og anvendes, så det ikke er muligt at falde ud over nedstyrtningskanten ved fagligt korrekt anvendelse af det personlige sikkerhedsudstyr. Forskrifterne til forebyggelse af ulykker i det pågældende land skal overholdes.
Ved tilgangen til tagsikringssystemet skal sikkerhedstagkrogenes positioner dokumentres med planer (f.eks. skitse set fra oven).
Hele sikkerhedsanordningen skal kontrolleres af en sagkyndig person mindst én gang om året.
Efter en faldbelastning skal hele sikringssystemet tages ud af den fortsatte brug og kontrolleres af en fagkyndig. Om nødvendigt skal sikkerhedstagkrogene udskiftes.
Der må ikke foretages ændringer på sikkerhedstagkrogen.
Rustfrit stål må IKKE komme i berøring med slibestøv eller stålværktøj. Det fører til korrosionsdannelse.

Bemærk

Ved alle PREFA-tagsystemer kan det være nødvendigt at montere en underlagsplade (f.eks. hvis en fals eller en bølgeryg ligger i spærområdet). Sikkerhedstagkroge på foddele må ikke sættes og fastgøres på PREFA-tagdækningens fals eller bølgeryg.
FORSIGTIG: Overhold PREFA-tagsystemernes monteringsområder.

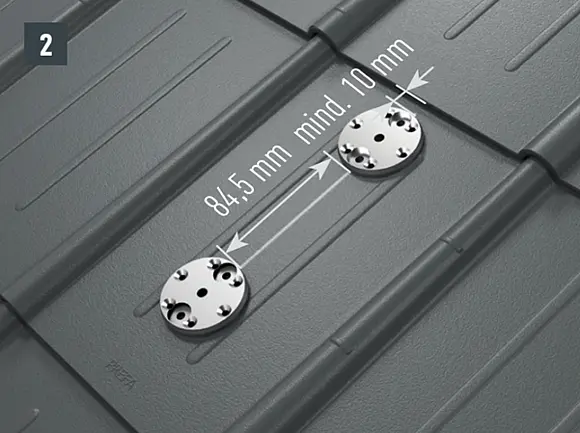

Marker spærmidten. Den øverste foddel (yderkant) skal have en afstand på mindst 10 mm til den overliggende fals. Overhold afstanden mellem de to foddele på 84.5 mm (målt indvendigt). Til fastgørelsen på spæret skal borehullerne Ø 8,5 mm ligge i snekrogens akse (spærforløb) – fastgørelsesskruerne i samme akse som spæret. Træk beskyttelsesfolien på bagsiden af foddelene af, placer dem, og klæb dem fast (billede 1 + 2).

Bemærk

Foddele må ikke sættes og fastgøres på PREFA-tagdækningens fals eller bølgeryg. Det kan være nødvendigt at montere en underlagsplade (f.eks. hvis en fals eller en bølgeryg ligger i spærområdet).

Forboring af skruehullerne i underkonstruktionen med Ø 4,1 mm bor, boredybde ca. 50 mm (billede 3).

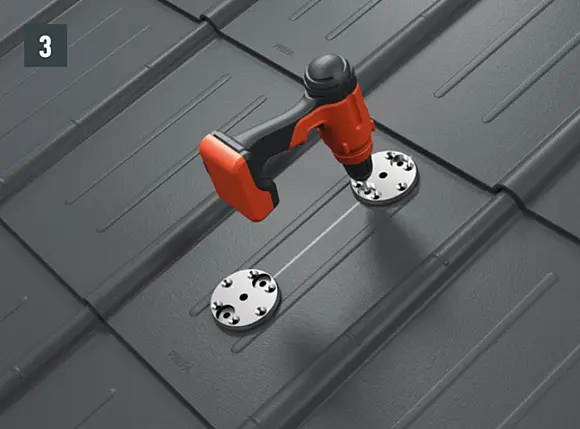

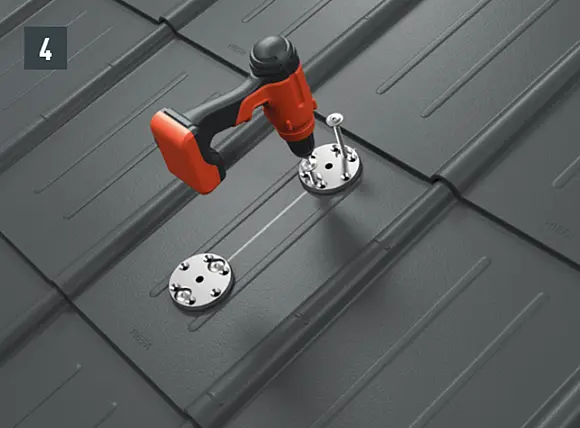

Fastskruning af foddelene med hver 2 stk. fastgørelsesskruer 8 × 220 mm (ved to-skals konstruktion) eller 8 × 120 mm (ved en-skals konstruktion), indtil fladetætningen presses mod tagdækningen/underkonstruktionen. Med den korrekte forarbejdning hvælves fladetætningen lidt udad (påsætning til boremaskine: Torx Tx40) (billede 4).

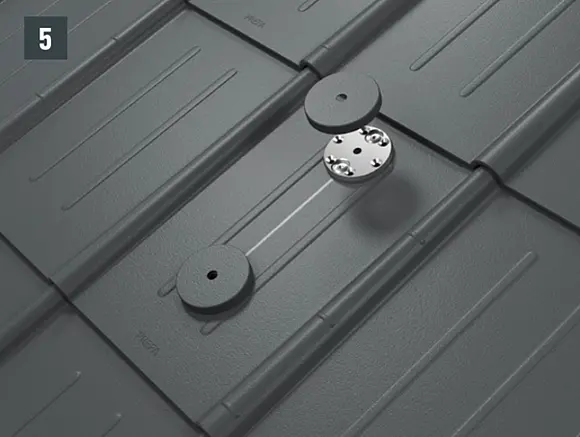

Anbringelse (pålægning) af afdækningskapperne på foddelene (billede 5).

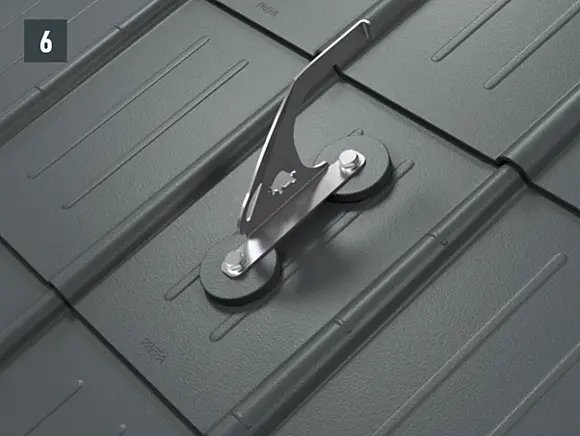

Montering af sikkerhedstagkrogen på foddelene ved hjælp af de to sekskantskruer (M12) (str. 19, tilspændingsmoment 35 Nm) (billede 6).
