Læggeretning, fastgørelse og montering

Tagspånene DS.19 monteres fra højre mod venstre, og det skal foregå rækkevist (i horisontale rækker).

Hver tagspån DS.19 fastgøres med en clips og et varmgalvaniseret rillesøm 2,8/25 (standardfastgørelse til bebygget område).

I områder med særlig fare for storm er en vindbelastningsberegning påkrævet, og fastgørelsen skal tilpasses i overensstemmelse med beregningen.

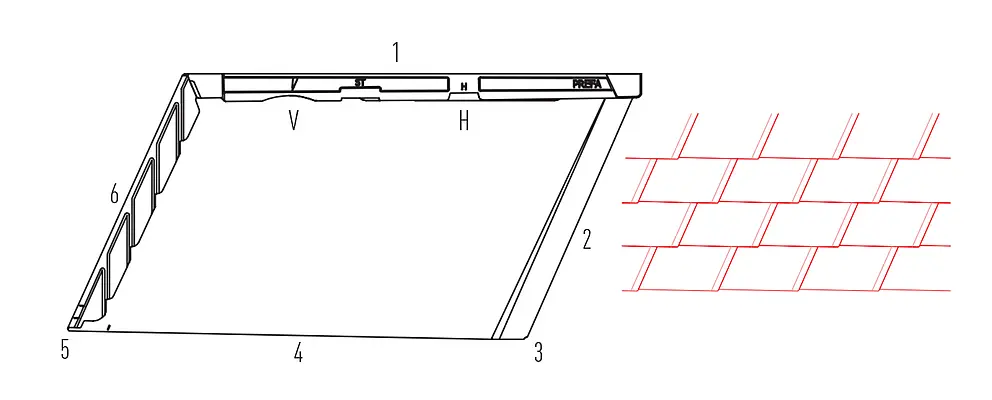

Tagspån DS.19 – Læggeretning og fastgørelse

V Forskydning
H Clips
1 Top
2 Bryst

3 Hæl
4 Fod
5 Spids
6 Ryg

Vandret justering af kantlister.

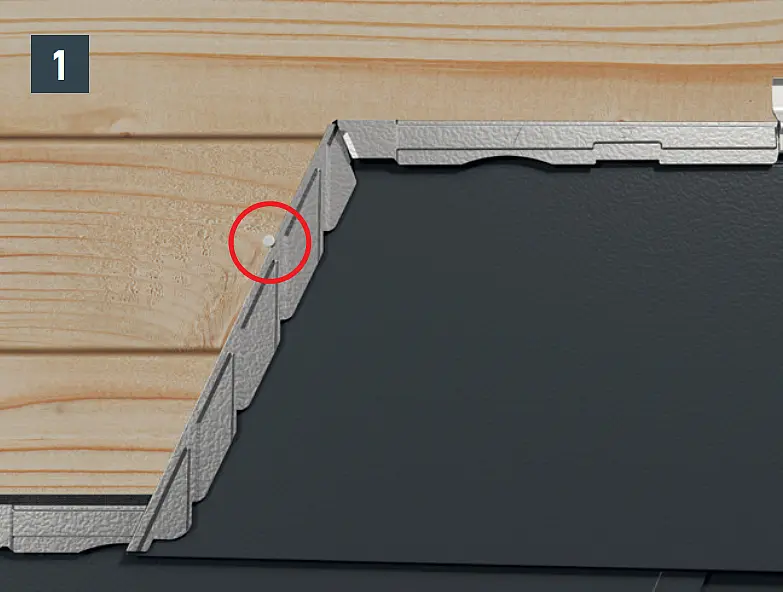

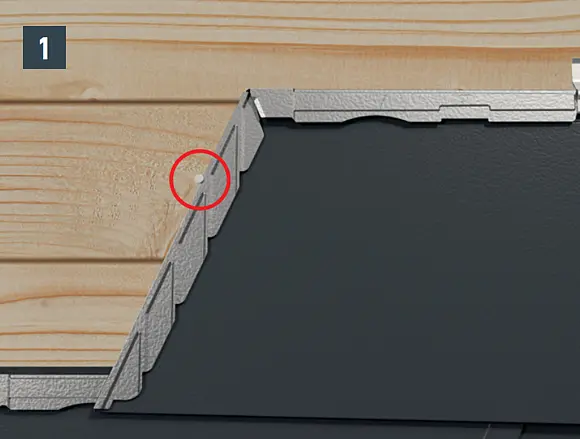

Den første tagspån DS.19 i hver række kan fastgøres med et søm til venstre for den skrå fals for at forhindre en forskydning til siden (billede 1).
Indjuster tagspånen DS.19, og skub den ind i falsene.
Fastgør kun tagspånen DS.19 på den udstansede indkærvning, der er mærket med "H", med en patenthafte og et medfølgende rillesøm 2,8/25 (billede "Tagspån DS.19 – montering").
Indkærvningen i det nederste spånomslag markerer positionen for den efterfølgende tagspåns DS.19 fals, der går skråt nedad (billede 2).

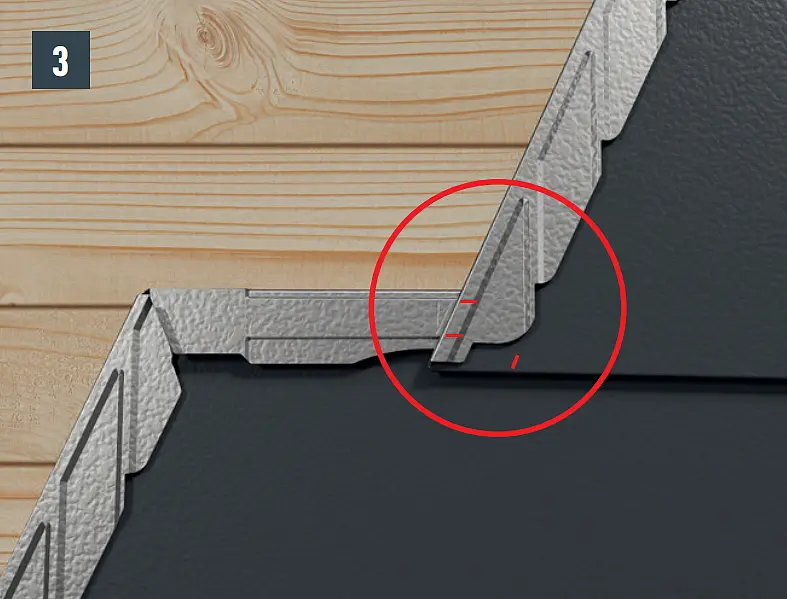

De to indkærvninger på den skrå fals på tagspånen DS.19 markerer den nederste og den øverste ende af flangen på det øverste spånomslag på den underliggende tagspån DS.19 (billede 3).
Overhold alle indkærvninger nøjagtigt.

Bemærk

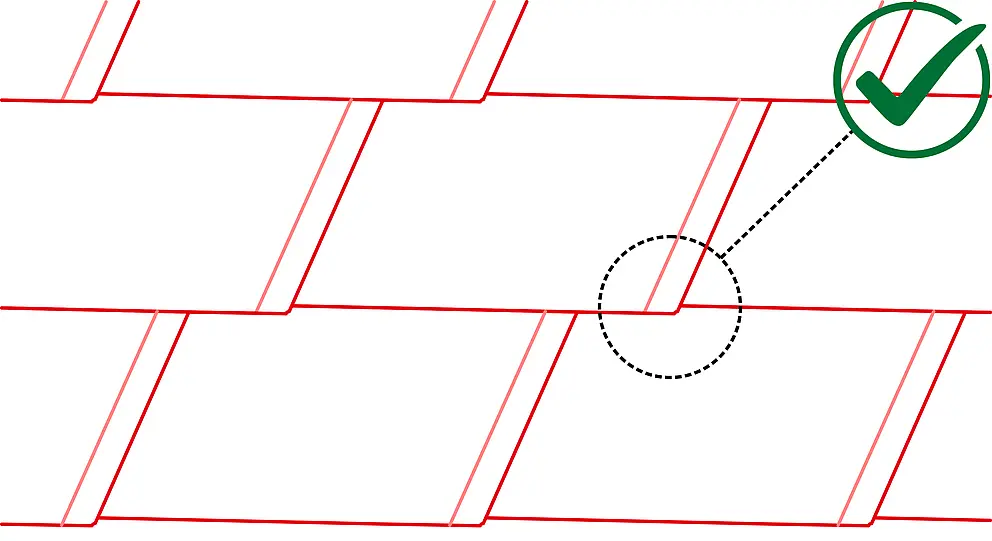

Tagspånen DS.19s form giver en nedlodning ved tagspånen DS.19s hæl. Overhold også denne nedlodning i hver række ved monteringen af den første tagspån DS.19 ved ikke at skubbe den første tagspån DS.19 helt op i kantlisten eller falsen. Slæk så meget på den første tagspåns DS.19 hæl, at det øverste spånomslag løber lige over hele længden. En overtrækning af den første tagspån DS.19 skal forhindres.

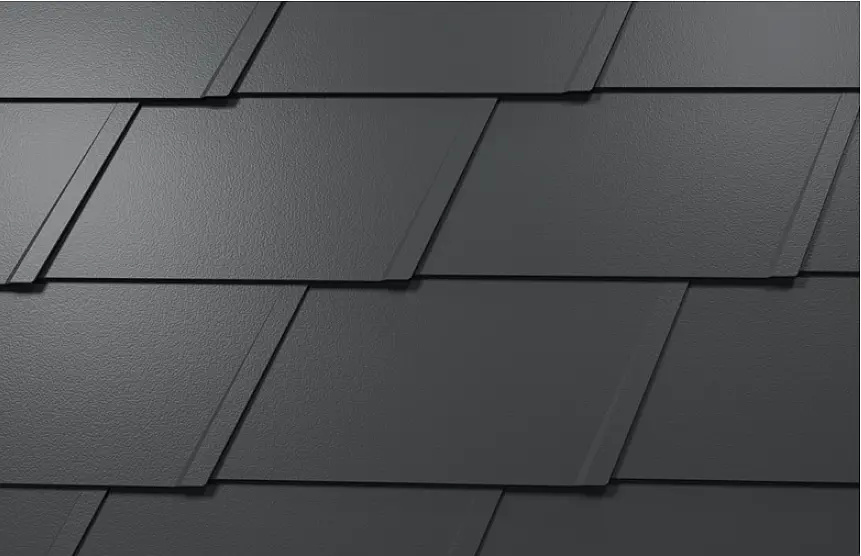

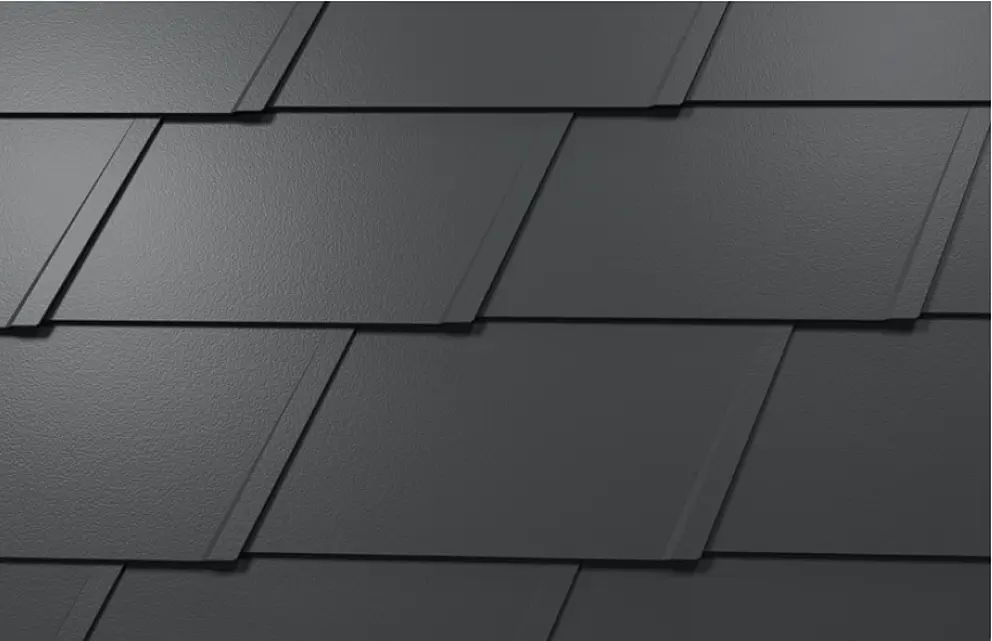

Tagspån DS.19 – montering
