Gennemføringer og ventilationer/inddækninger

Klik på det ønskede emne for at komme direkte til den tilsvarende vejledning:

• Skorstensinddækning
• Indfalsning til tagvindue
• Tagluge
• Indfatningsplade og udluftningsrør
• Tagudluftning og solarluge
• Underlagsplade

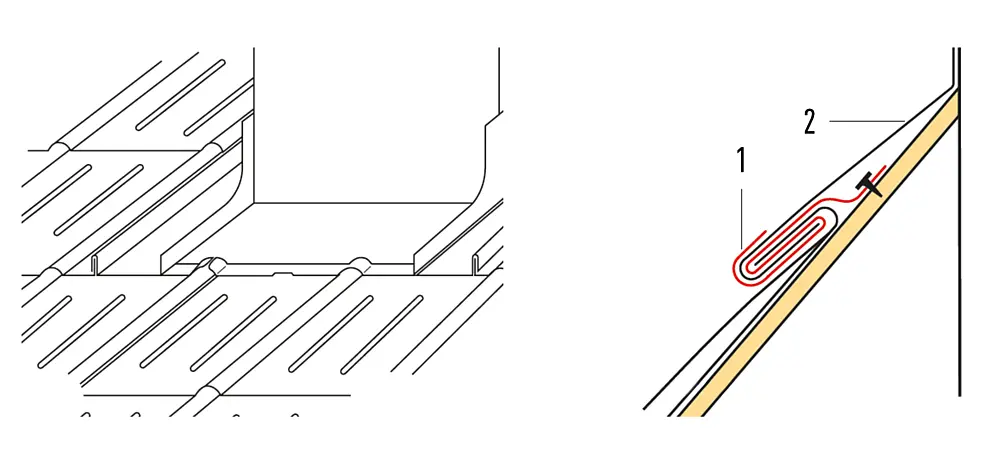

Skorstensinddækningen udføres fagligt korrekt og på blikkenslagervis. Forbered tilslutningerne til stående fals til påsætningen af sidepladen ved at bøje PREFA-tagdækningen op (30 mm).

Efter monteringen af tagpladen skal det øverste pladeomslag justeres, så det er muligt at sætte en lige forreste del i (billede 1-4).

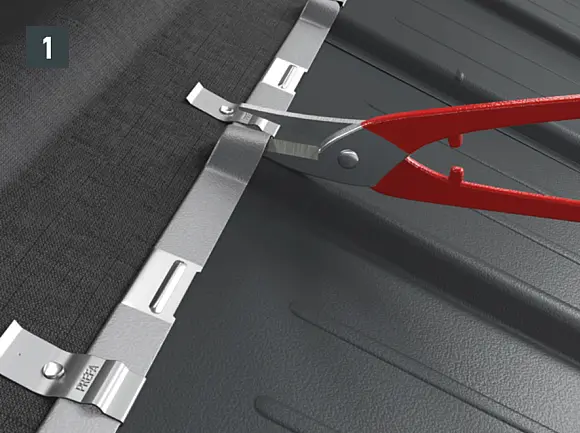

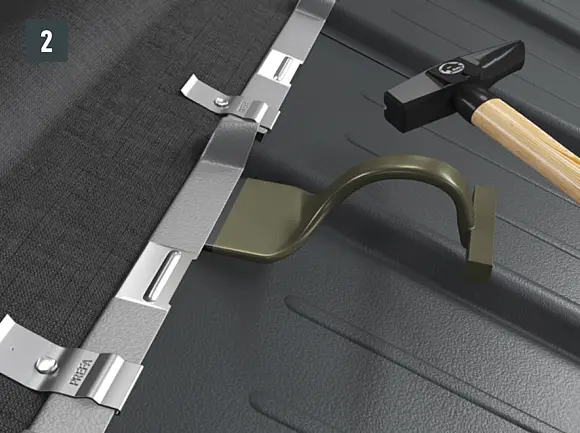

• Klip i rillehøjdepunktets omslag, og løft omslaget lidt med skaljernet (billede 2).

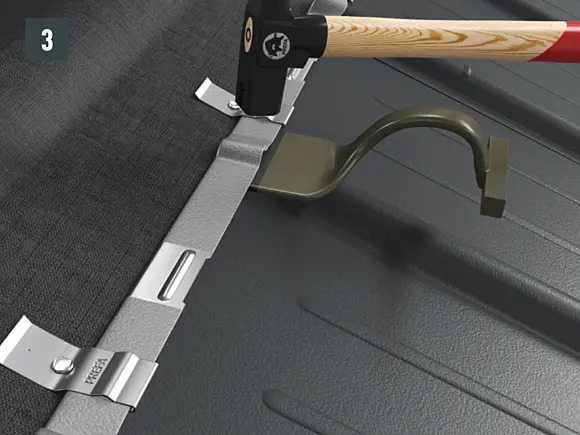

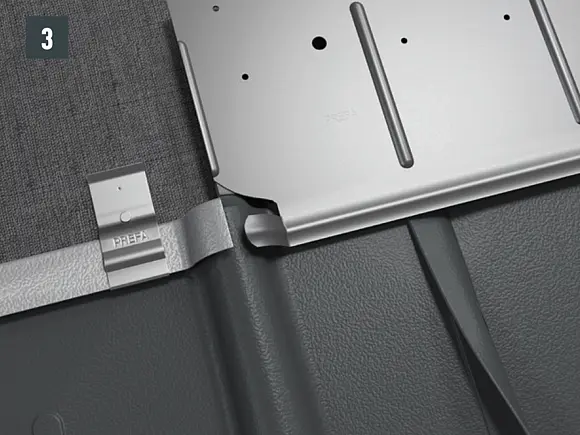

• Bank rillen flad med hammeren (billede 3), så der fremkommer en ensartet åben fals. Det er ikke nødvendigt at klippe ved pladestød. Nu kan den forreste del (brystpladen) sættes i uden problemer.

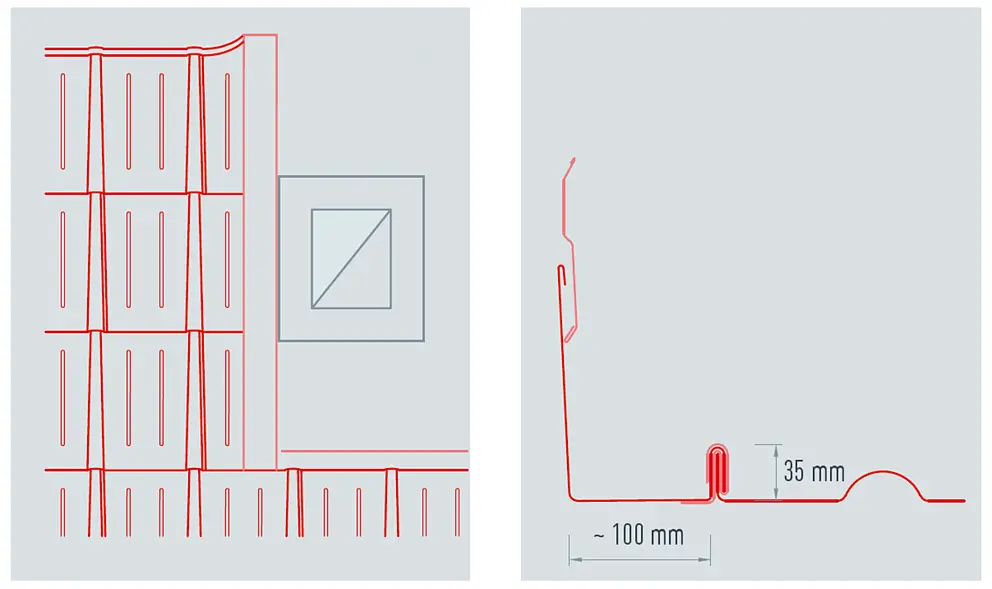

Længden af sidedelen afhænger af alle tagelementerne og falstillæggene. Sæt sidedelen i tagpladen med den nederste ende.

I det øverste område skal sidedelen rage op over det øverste pladesomslag.
Ved variant 1 – 150 mm
Ved variant 2 – 70 mm

• Træk nakkedelens indfalsning ca. 150 mm op over pladeoverkanten. Vip det øverste tagpladeomslag op til den næste tagpladerille (billede 1).
• For at forøge sikkerheden ved fygesne i dette område skal der klæbes et kompribånd over hele overlapningsområdet (billede 2).
• Tilskær tagpladekantlisten præcist efter pladerillen. Forsiden af tagpladekantlisten skal flugte med tagpladeomslaget over hele længden (billede 3).

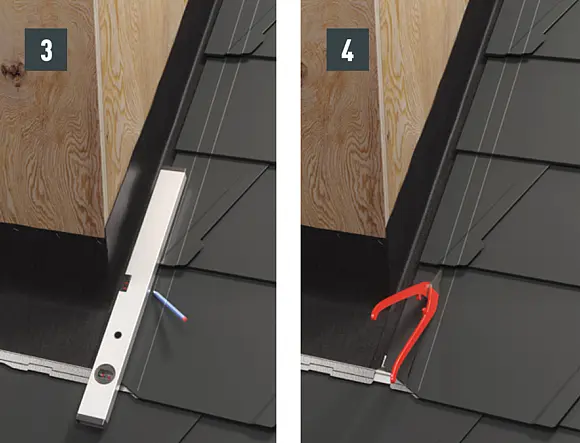

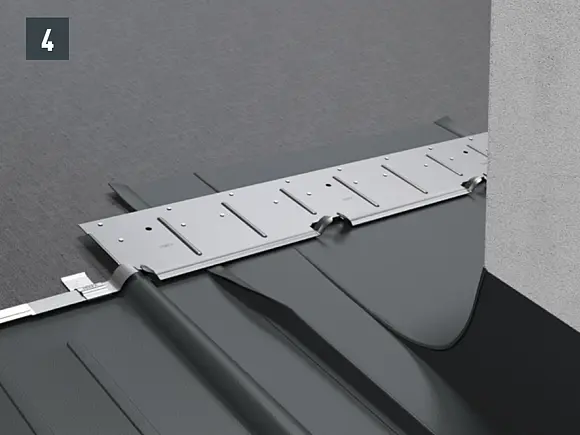

• Fastgør kantlisten til alle fastlagte små sømhuller (billede 4).
• Læg tagpladerne i læggeretningen som på tagfladen (billede 5).

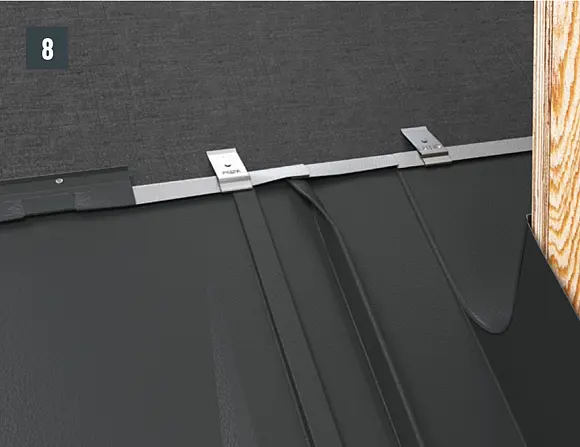

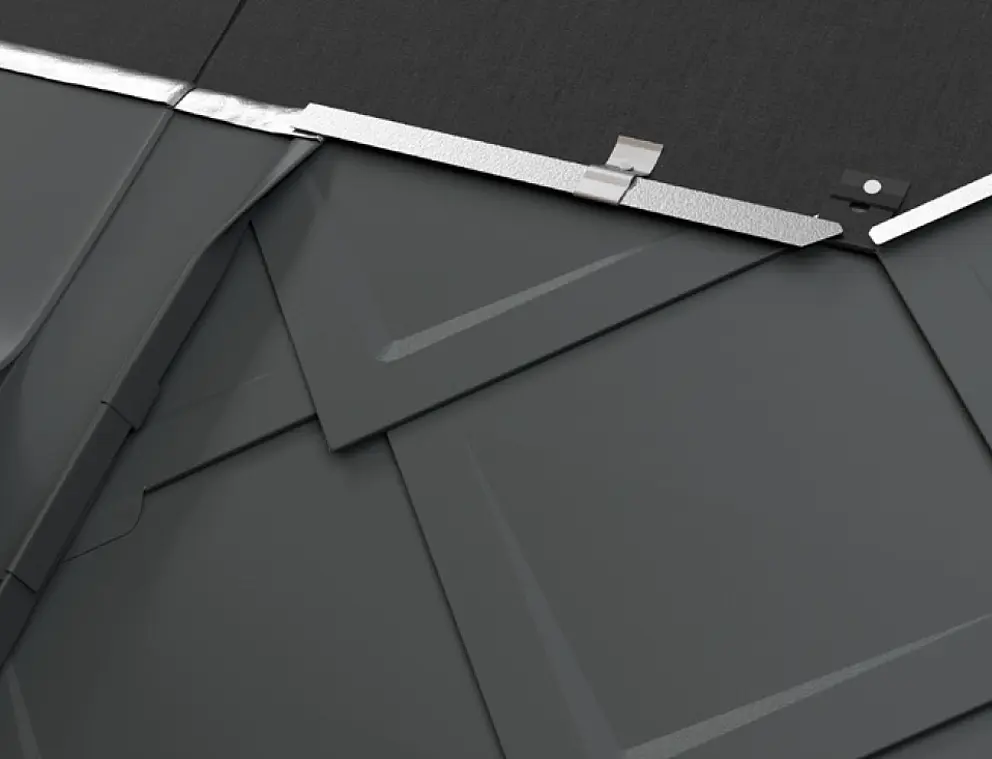

• Indfals nakkedelen på blikkenslagervis, og anbring en 50 mm bred retourbug 20 mm over pladekanten. Bøj omslaget ned på pladeunderkanten. Det gør indarbejdningen af rillen nemmere (billede 1,2,+ 3)
• Den næste pladerække sættes i nakkedelen og lægges derefter.

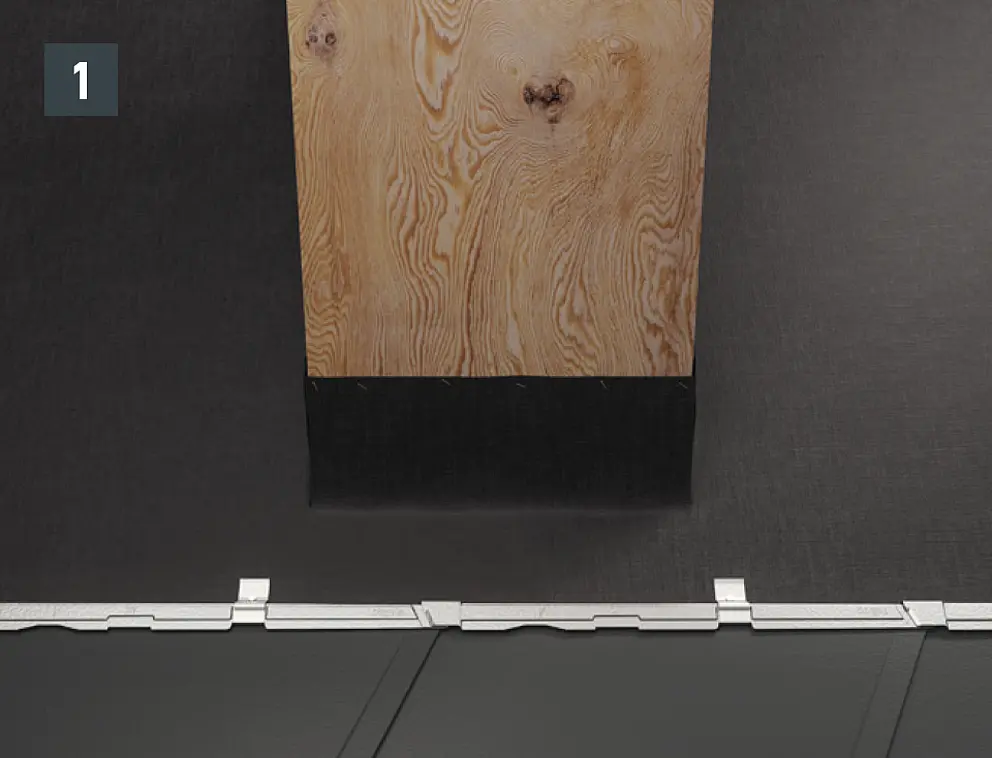

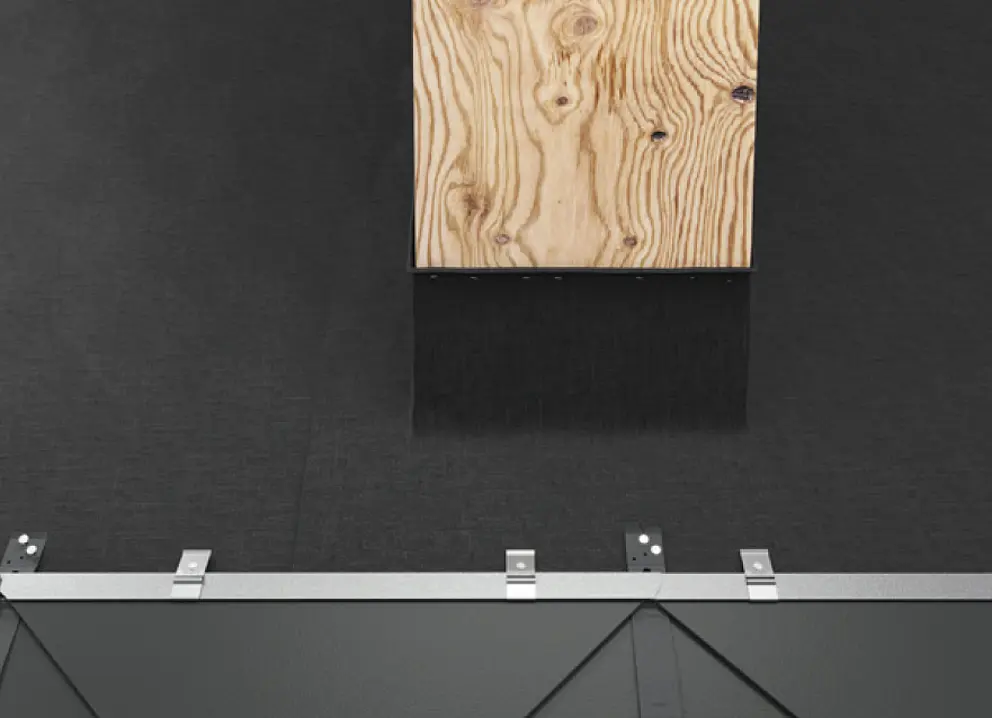

Som forberedelse til indfalsningens forreste del skal endepladerne til tagromberne 29 × 29 eller 44 × 44 monteres. De muliggør en vandret isætningsfals til regnsikker integrering af indfalsningen. Fastgør hver endeplade til tagromber 29 × 29 ved hjælp af 1 stk. patenthafte/patenclips og ved tagromber 44 × 44 ved hjælp af 2 stk. Patentclips

I forbindelse med monteringen af endepladerne til tagromber 29 × 29 skal den medfølgende afdækningsstrimmel monteres over tagrombeclipsen 29 × 29 (billede 1 + 2).

Længden af sidedelen afhænger af alle tagelementerne og falstillæggene. Sæt sidedelen i PREFA-tagdækningen med den nederste ende. I det øverste område skal sidedelen rage op over det øverste pladesomslag.

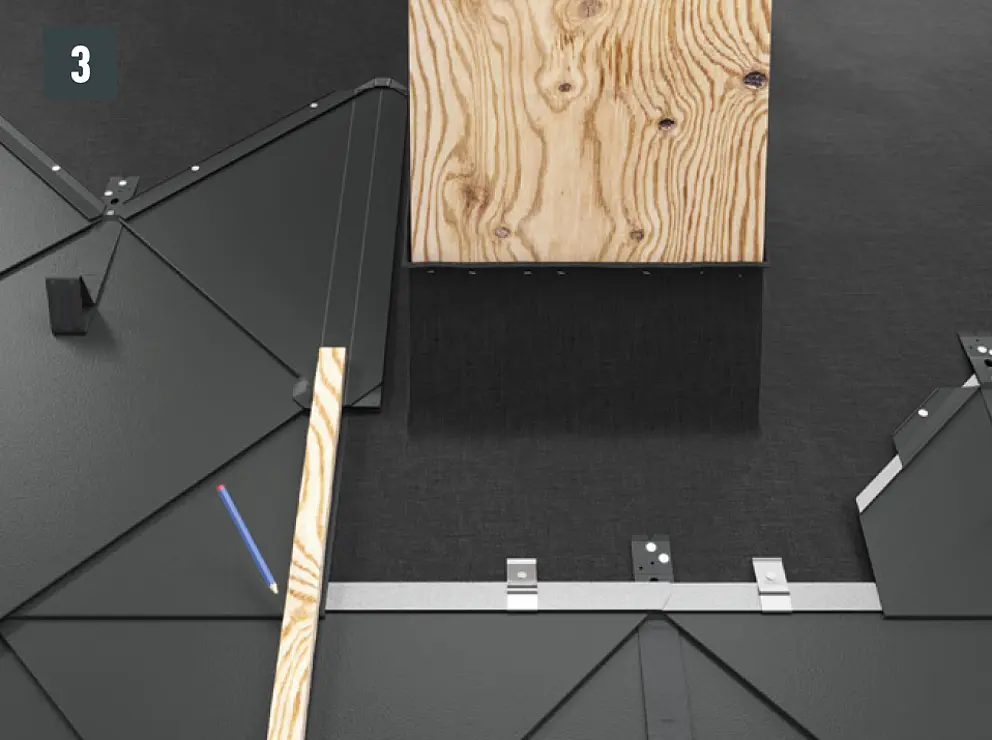

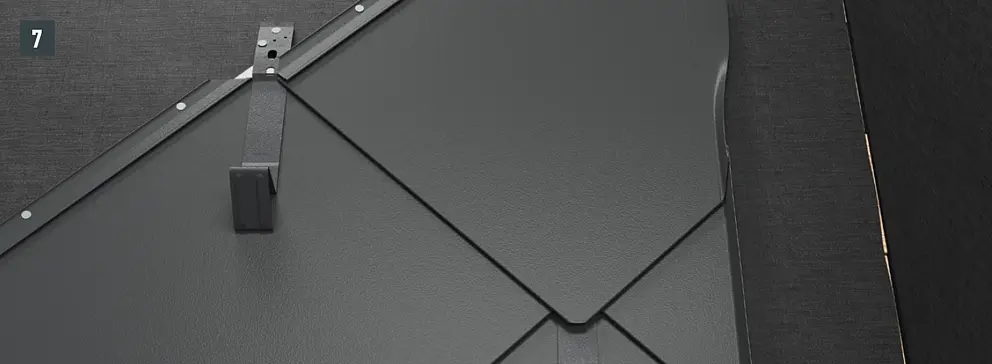

Marker tagromberne 29 × 29 og 44 × 44 afhængigt af indfalsningens bredde eller afhængigt af den nødvendige tilskæring, læg 30 mm til for sidekantningen, og beskær tagromberne (billede 3). Ved enhver sidekantning af tagromberne skal falsene, der går skråt nedad, udklippes på undersiden og bukkes op (billede 4–6).

Den skrå patentfals på oversiden skal udklinkes i kantningsområdet svarende til billede 6.

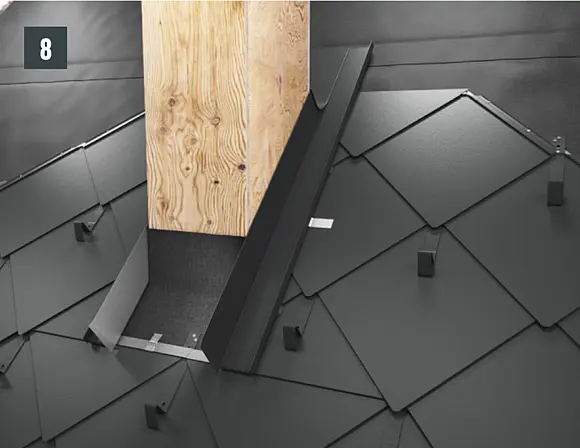

• Efter udskæringen af de skrå false kantes tagromberne ved sidetilslutningerne ca. 30 mm op (billede 7). Med den fagligt korrekte udformning garanteres det, at taget er regnsikkert.
• Efter forberedelsen af tagromberne kan sidepladen fremstilles og indarbejdes i tagdækningen. Fastgør sidedelene på underkonstruktionen ved hjælp af retourhafter (billede 8).

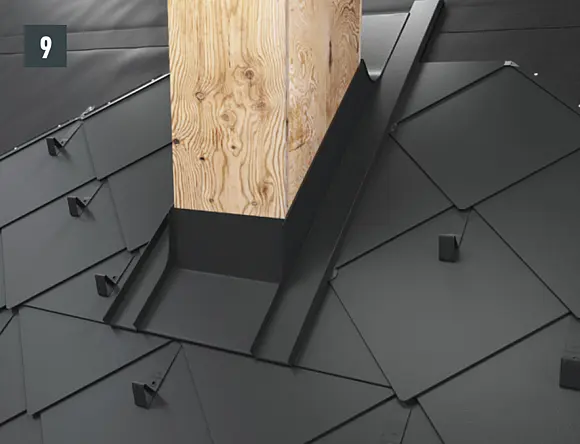

• Nu er inddækningen færdig (billede 9).

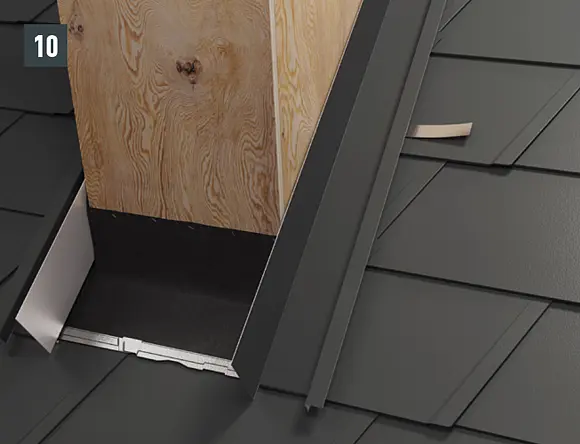

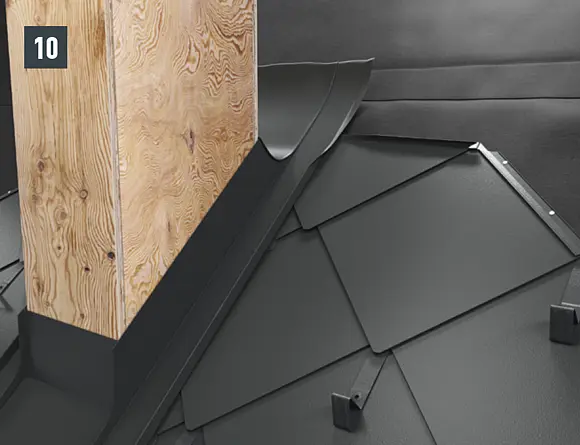

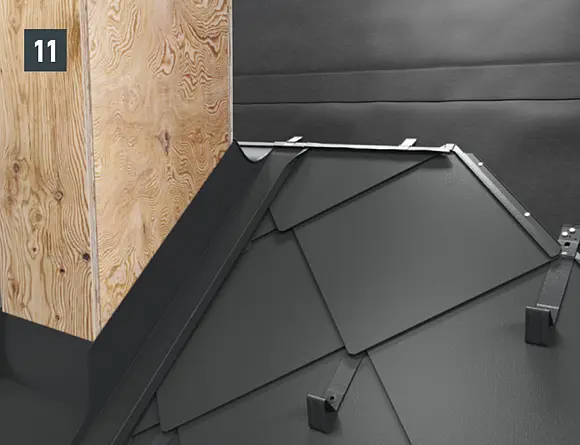

Omlæg sidedelenes lodrette false i det øverste område (billede 10), og beskær nakkedelen samt sidedelene med et tillæg på 30 mm (billede 11). Fremstil omslaget – nu kan der monteres startplader til tagromber 29 × 29 eller 44 × 44 over indfalsningen, og dækningen af tagfladen kan fortsættes.

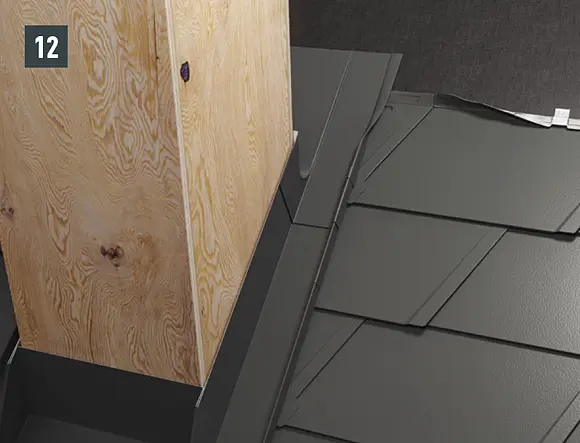

Træk tagspån og tagspån DS.19 så langt op, at den sidste række i PREFA-tagdækningen under skorstenen kan lægges.

• Markering af snit- og bukkekanten afhængigt af sidedelens bredde (ca. 100 mm) (billede 2).
• Læg tagspånene eller tagspånene  DS.19 op ved siden af skorstenen, og beskær dem afhængigt af sidedelenes bredde (ca. 100 mm) med 30 mm tillæg til den senere opstilling af tagdækningen (billede 3 + 4).

• Marker kantningsområdet og 30 mm falstillæg, og klip ved falstillægget (billede 5).
• Fremstil falsudklinkninger (billede 6 og 7).
• Læg og kant udklinkede tagspån eller tagspån DS.19 (billede 8 + 9).

Med den fagligt korrekte udformning garanteres det, at taget er regnsikkert.

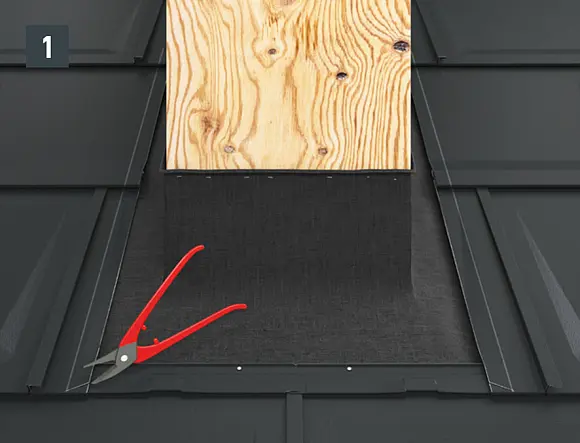

Forbered indfalsningen (nakke- og sidedel), og fastgør den på sidedelene ved hjælp af retourhaft på underkonstruktionen (billede 10 + 11).

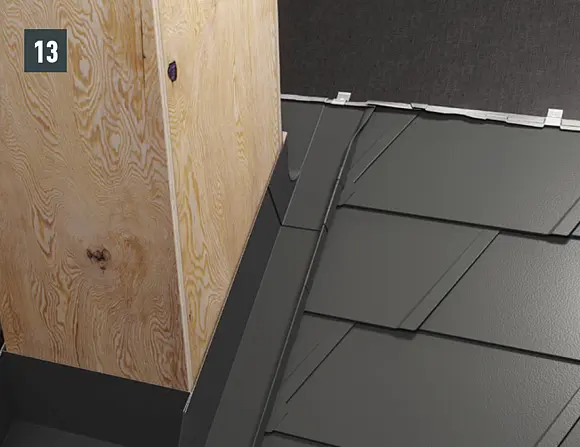

Omlæg sidedelenes lodrette false i det øverste område, og beskær nakkedelen samt sidedelene med et tillæg på 30 mm. Fremstil omslaget – nu kan dækningen af tagfladen fortsættes over indfalsningen (billede 12 + 13).

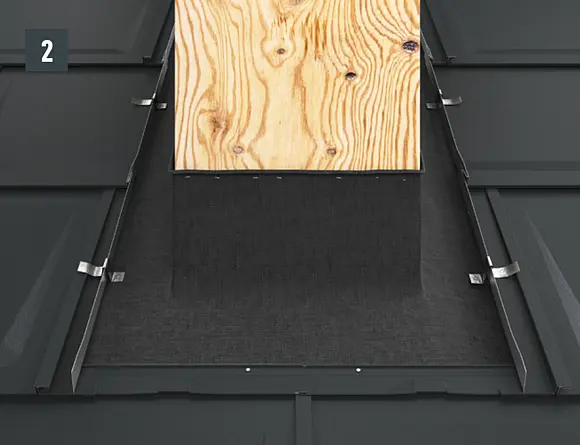

Træk tagplade  R.16 eller tagpanel  FX.12 så langt op, at den sidste række i PREFA-tagdækningen under skorstenen kan lægges.

Længden af den forreste del afhænger af alle tagelementerne og falstillæggene. Sæt den forreste del i PREFA-tagdækningen med den nederste ende.

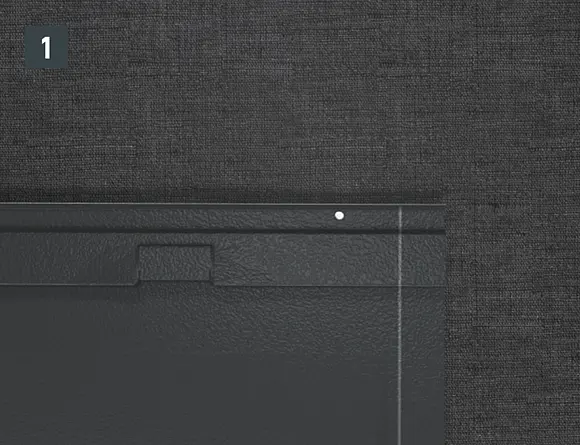

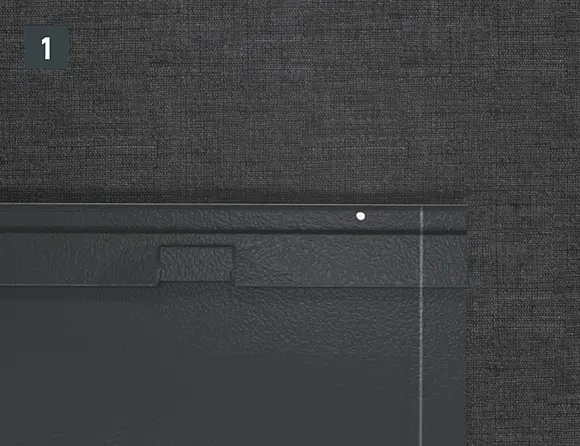

• Marker 30 mm fremspring for den stående fals ved tilslutningen til skorstenen, og beskær PREFA-tagdækningen (billede 1).

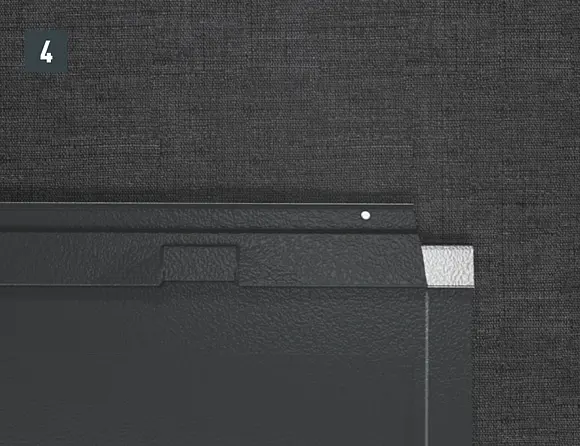

• Forbered tilslutningerne til stående fals til påsætningen af sidepladen ved at bøje PREFA-tagdækningen op (30 mm) (billede 2).
• Efter forberedelsen af tagdækningen kan sidepladen fremstilles og indarbejdes i tagdækningen. Fastgør sidedelene på underkonstruktionen ved hjælp af retourhafter.

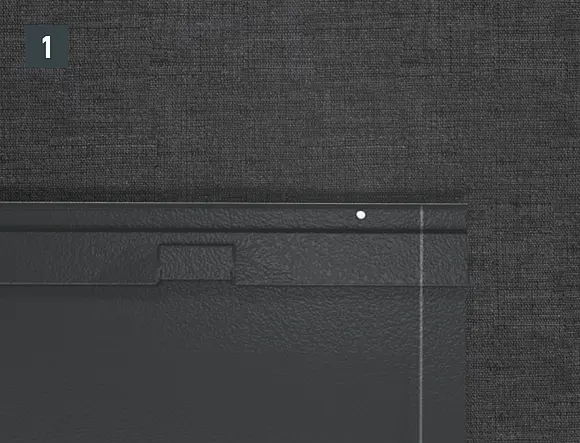

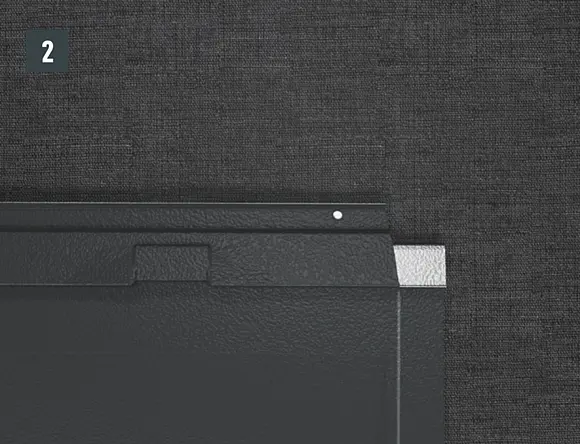

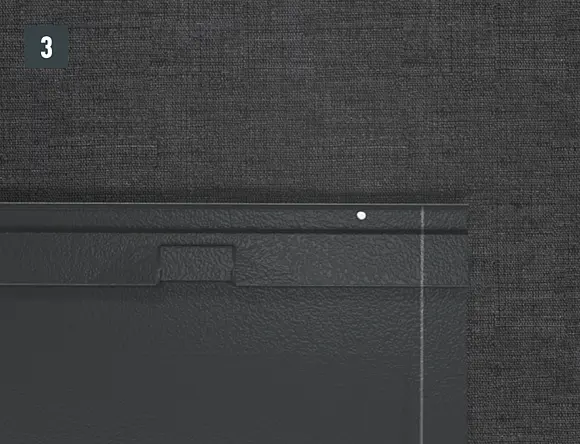

Udklink den øverste patentfals i bøjningsområdet, så der forbliver en hagefals (bellede 3 + 4), og bøj tagpladen R.16 eller tagpanelet FX.12 30 mm op i en ret vinkel i forhold til tagfladen (bellede 3 + 4).

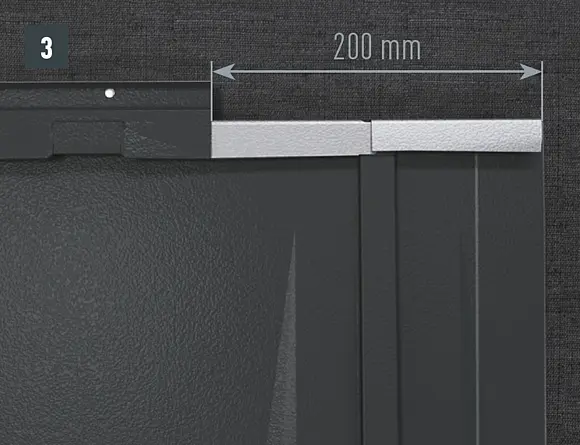

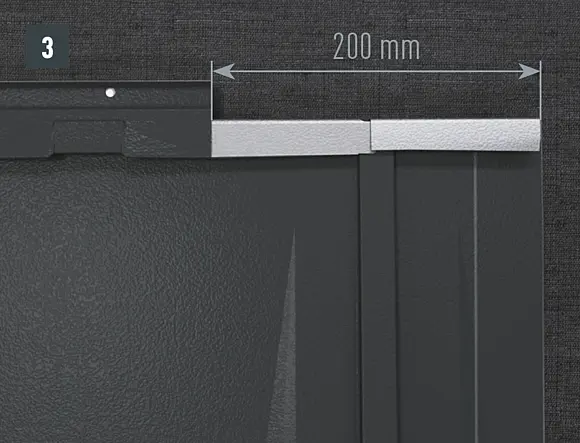

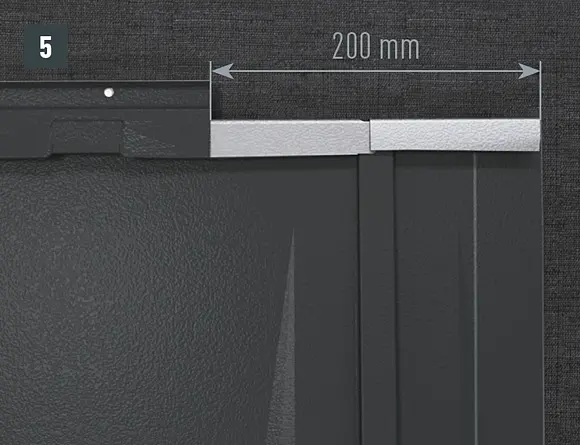

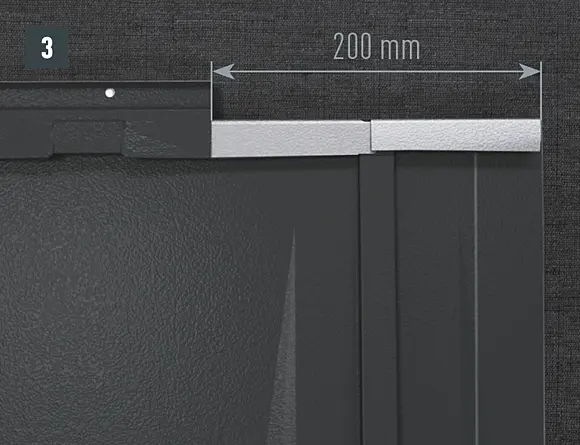

Ved indfalsningsnakkedelen klippes der ca. 200 mm inde i den øverste isætningsfals til den tagplade R.16 eller det tagpanel FX.12, der skal inddækkes, og den klinkes ud. Isætningsfalsen bøjes bagud, og sidefremspringet bøjes 90° op (billede 5 + 6). Indfalsningsoverdelen sættes i.

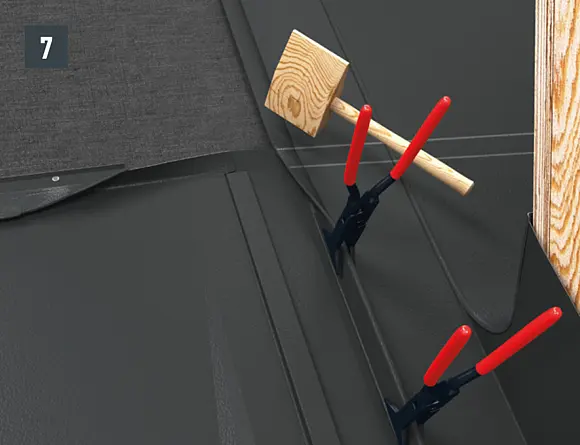

• Luk den stående fals i siden, omlæg den udad ved den øverste ende, og marker nakkedelen i PREFA-tagdækningens forløb, og beskær den, omkant den, og fastgør den med clips (billede 7 + 8).
• Derefter kan PREFA-tagdækningens efterfølgende række lægges gennemgående over hele bredden (billede 9).

Til de gængse enkeltvinduer fra Velux og Roto findes der fra PREFA præfabrikerede vinduesinddækninger til hurtig og præcis montering.

Træk PREFA-tagdækningen så langt op, at den sidste række i PREFA-tagdækningen under tagvinduet kan lægges.

• Marker et fremspring på 30 mm ved tilslutningen til vinduet, og beskær (billede 1).
• Forbered tilslutningerne til stående fals til påsætningen af sidepladen ved at bøje PREFA-tagdækningen op (30 mm). Stil 30 mm fremspring op (billede 2).
• Længden af den forreste del afhænger af alle tagelementerne og falstillæggene. Sæt den forreste del i PREFA-tagdækningen med den nederste ende (billede 3).
• Åbn PREFA-tagdækningens øverste pladeomslag, og stil sidefremspringet 90° op. Derefter sættes nakkedelen i (billede 4).

• Omlæg den stående sidefals forløbende ved den øverste ende af nakkedelen udad (billede 5).
• Beskær nakkedelen i tagvindueindfalsningen i PREFA-tagdækningens forløb, omkant den, og fastgør den med clips (billede 6 + 7).
• Den efterfølgende række i den pågældende tagdækning kan så lægges gennemgående over hele bredden (billede 8).

Efter monteringen af tagpladerne, indtil den ønskede position for tagvindueindfalsningen, skal det øverste pladeomslag justeres, så det er muligt at sætte PREFA-tagvinduets forreste indfalsningsdel i.

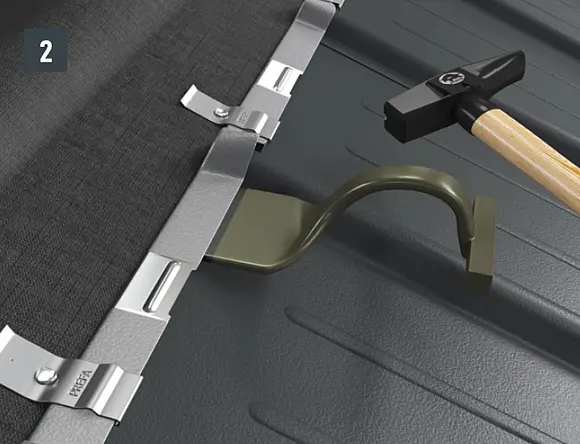

• Klip i rillehøjdepunktets omslag, og løft omslaget lidt med skaljernet (billede 1 + 2).

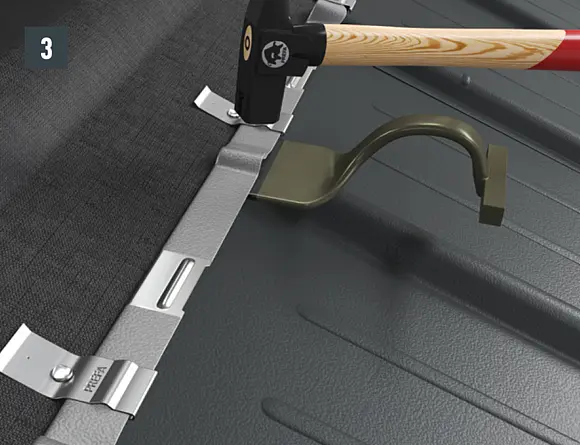

• Bank rillen flad med hammeren, så der fremkommer en ensartet åben fals. Det er ikke nødvendigt at klippe ved pladestød (billede 3).
• Nu kan brystpladen sættes i uden problemer (billede 4).

Udklink den øverste patentfals i bøjningsområdet, så der forbliver en hagefals (bellede 1 + 2), og bøj tagpladen R.16 eller tagpanelet FX.12 30 mm op i en ret vinkel i forhold til tagfladen.

• Ved indfalsningsnakkedelen klippes der ca. 200 mm inde i den øverste isætningsfals, og den klinkes ud for at gøre sideopstillingen lettere (billede 3).

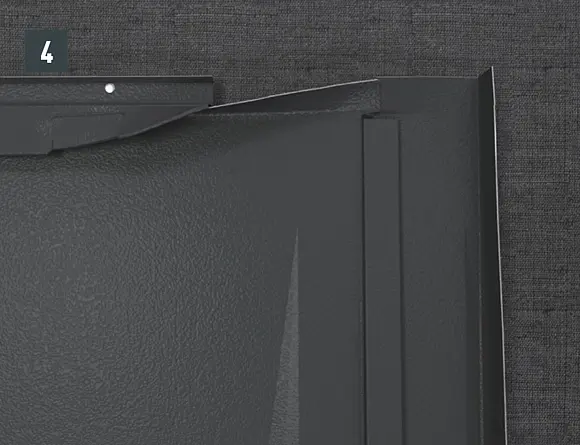

• Åbn PREFA-tagdækningens øverste fals, og opstil tagdækningen i siden ved markeringen (billede 4).

Ved enhver kantning af tagspån og tagspån DS.19 i venstre side skal falsene, der går skråt nedad, udklinkes for at undgå en kapillarvirkning.

• Marker kantningsområdet og 30 mm falstillæg, og klip ved falstillægget (billede 1).
• Fremstil falsudklinkninger (billede 2 og 3).
• Læg og kant udklinkede tagspån eller tagspån DS.19 (billede 4 + 5).

Med den fagligt korrekte udformning garanteres det, at taget er regnsikkert.

Som forberedelse til indfalsningens forreste del på tagvindueindfalsningen skal der monteres endeplader til tagromberne 29 × 29 eller 44 × 44. De muliggør en vandret isætningsfals til regnsikker integrering af indfalsningen.

Ved enhver bukning af tagrombe 29 × 29 og 44 × 44 skal falsene, der går skråt nedad, udklippes på undersiden og bukkes op.

• Klip tagromben 29 × 29 eller 44 × 44 ved falstillægget, og fremstil falsudklinkningen (billede 1).
• Buk falsudformningen op, og klip den rund (billede 2).
• Inddæk den udklinkede tagrombe 29 × 29 eller 44 × 44, og stil den op (billede 4+5).

Med den fagligt korrekte udformning garanteres det, at taget er regnsikkert.

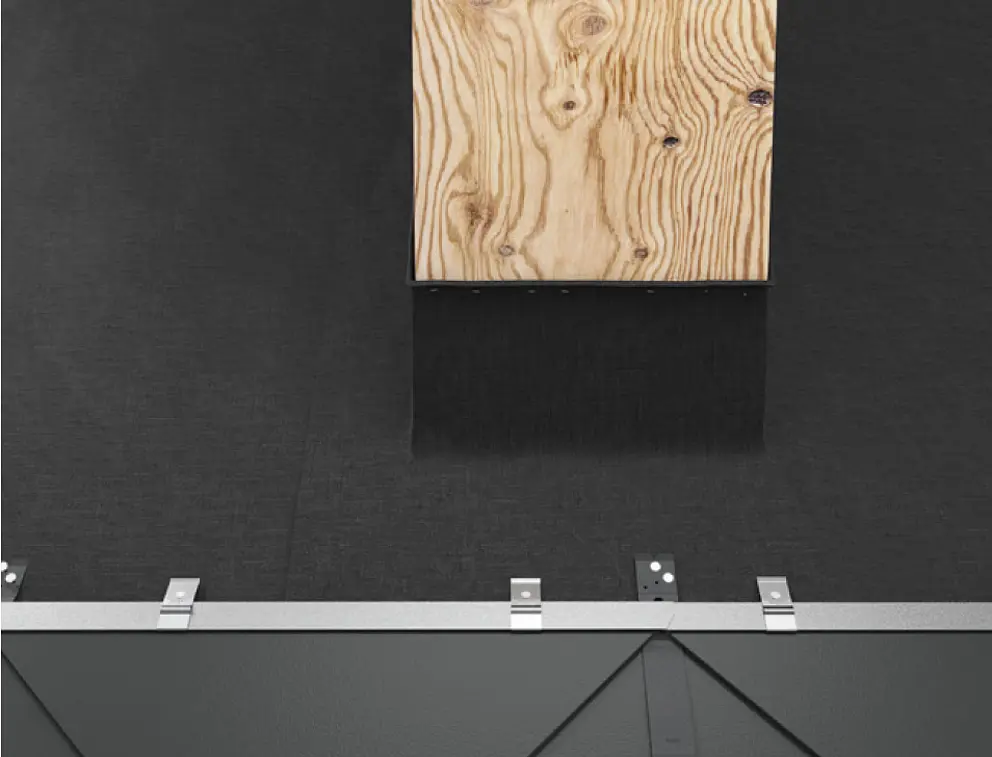

For at opnå en vandret isætningsfals til regnsikker integrering af indfalsningen bag taglugen skal der monteres endeplader til tagromber 29 × 29 eller 44 × 44.

Nu kan der monteres startplader til tagromber 29 × 29 eller 44 × 44 over indfalsningen, og dækningen af tagfladen kan fortsættes.

For at muliggøre tilslutningen til undertaget eller til skillelaget formonteres indfalsningen til taglugen ikke på en træramme.

Læg tagdækningen indtil taglugens ønskede position.
FORSIGTIG: Vær opmærksom på spærplaceringen.

• På grund af den højere belastning (snetryk) af trærammen skal der sørges for, at den monteres med bagvæggen (30 mm) liggende opad (billede 1).

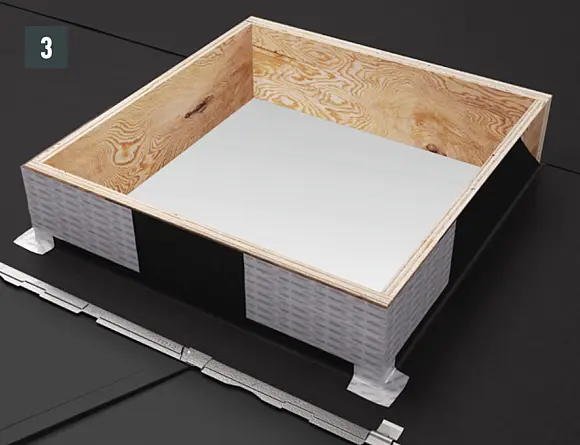

• Placer trærammen med en afstand forkant tagdækningens fals til forkant træramme på 85 mm, marker trærammens udvendige mål, og skær dem ud. Åbn skillelaget. Forbind trærammen med træforskallingen eller lægterne (billede 2).
  FORSIGTIG: Ved tykkere folier og forskallinger på over 24 mm skal der tages højde for den færdige rammehøjde.

• Trærammen skal fastgøres med 4 skruer. Skruerne i det nederste område skal løsnes efter monteringen af indfalsningen for at kunne indstille trærammen. Fastgør derefter skruerne igen (billede 3).
  BEMÆRK: Klæb skillelaget/undertaget fast på trærammen i henhold til de nationale standarder. Klæbebåndene er ikke omfattet af leveringen.
• Indtegning af snit- og bukkekanten 30 mm for opstillet tag-dækning (billede 4).

• Åbn PREFA-tagdækningens øverste pladeomslag, og stil tagdækningen 90° op 30 mm før markeringen (billede 5A + 5B).

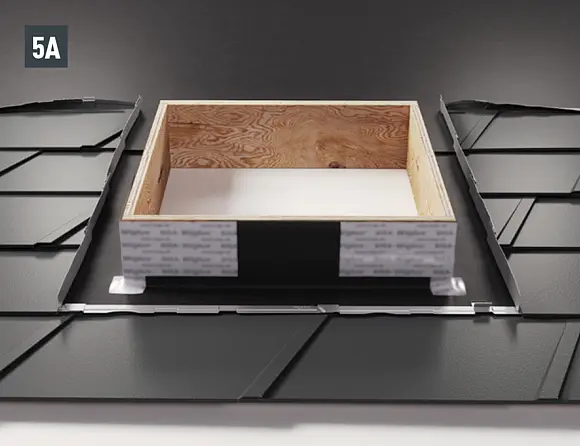

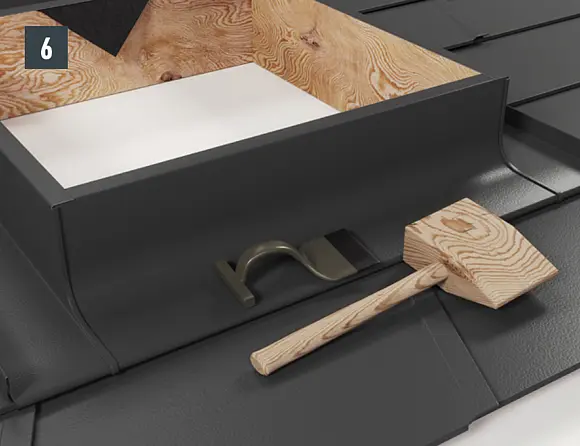

• Læg taglugeindfalsningen i de opstillede 30 mm af tagdækningen, sæt den i den forreste del, og luk den. Som yderligere fastgørelse skal der monteres en retourhaft pr. stående fals (billede 6).
• Omlæg den stående sidefals forløbende ved den øverste ende af nakkedelen udad (billede 7).

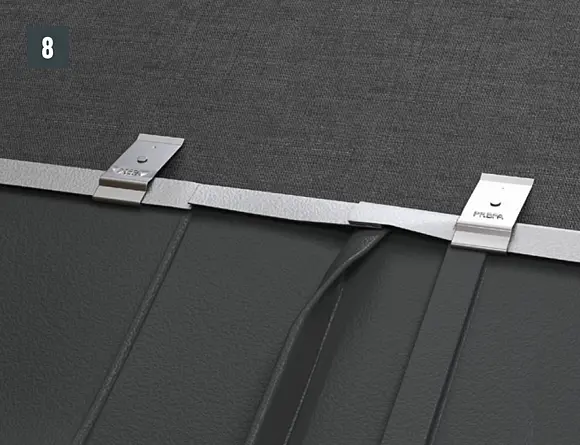

• Beskær nakkedelen i taglugen i PREFA-tagdækningens forløb, omkant den, og fastgør den med clips (billede 8).

• Placer dækslet på rammen, og fastgør det i de præfabrikerede huller med de medfølgende skruer (6,3 × 22) (billede 9).

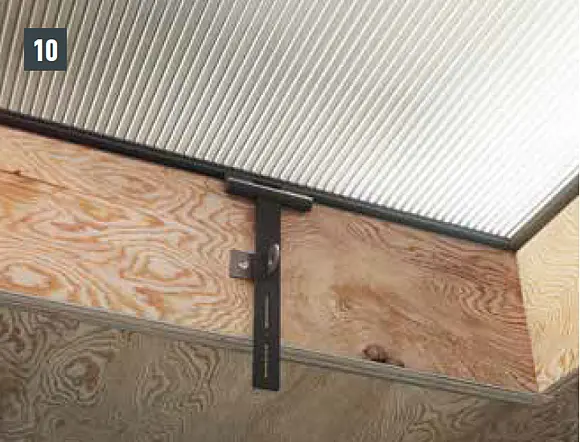

• Marker lukkevinklens position med lukket dæksel, og fastgør den med de medfølgende skruer Billede 10).

Efter monteringen af tagpladerne, indtil den ønskede position for taglugen, skal det øverste pladeomslag justeres, så det er muligt at sætte taglugens forreste indfalsningsdel i.

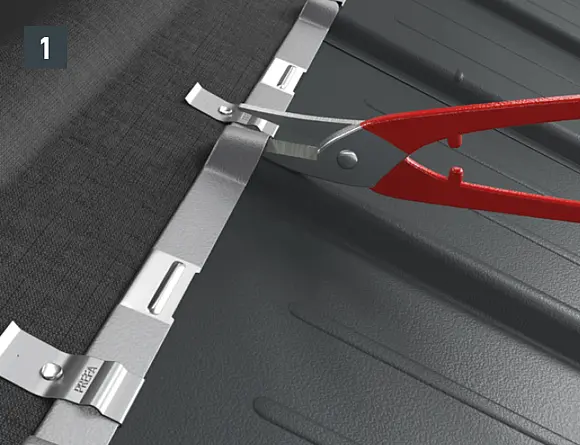

• Klip i rillehøjdepunktets omslag, og løft omslaget lidt med skaljernet (billede 1 + 2).

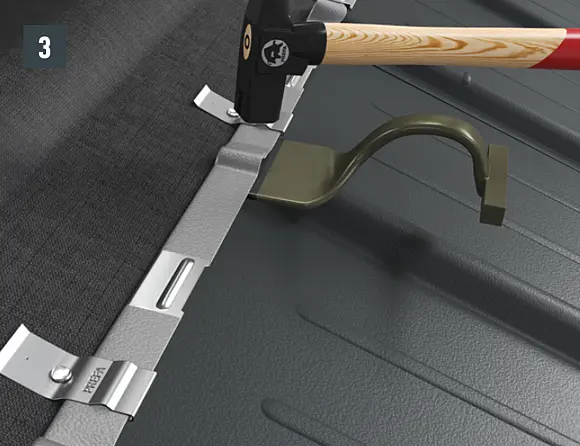

• Bank rillen flad med hammeren, så der fremkommer en ensartet åben fals. Det er ikke nødvendigt at klippe ved pladestød (billede 3).
• Nu kan brystpladen sættes i uden problemer (billede 4).

Udklink den øverste patentfals i bøjningsområdet, så der forbliver en hagefals (bellede 1 + 2), og bøj tagpladen R.16 eller tagpanelet FX.12 30 mm op i en ret vinkel i forhold til tagfladen.

• Ved indfalsningsnakkedelen klippes der ca. 200 mm inde i den øverste isætningsfals, og den klinkes ud for at gøre sideopstillingen lettere (billede 3).

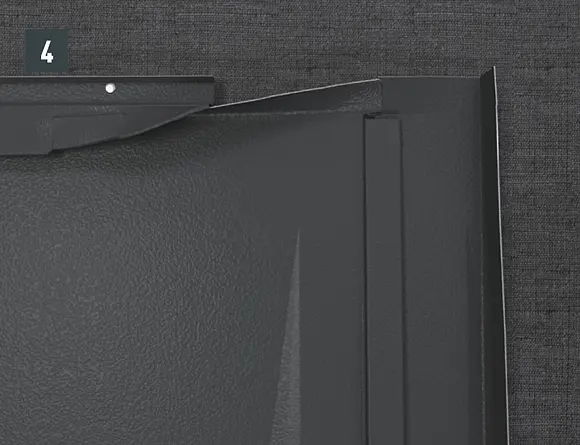

• Åbn PREFA-tagdækningens øverste fals, og opstil tagdækningen i siden ved markeringen (billede 4).

Ved enhver kantning af tagspån og tagspån DS.19 i venstre side skal falsene, der går skråt nedad, udklinkes for at undgå en kapillarvirkning.

• Marker kantningsområdet og 30 mm falstillæg, og klip ved falstillægget (billede 1).
• Fremstil falsudklinkninger (billede 2 og 3).
• Læg og kant udklinkede tagspån eller tagspån DS.19 (billede 4 + 5).

Med den fagligt korrekte udformning garanteres det, at taget er regnsikkert.

Som forberedelse til indfalsningens forreste del på taglugen skal der monteres endeplader til tagromberne 29 × 29 eller 44 × 44. De muliggør en vandret isætningsfals til regnsikker integrering af indfalsningen.

Ved enhver bukning af tagrombe 29 × 29 og 44 × 44 skal falsene, der går skråt nedad, udklippes på undersiden og bukkes op (billede 1,2,3,+ 4).

For at opnå en vandret isætningsfals til regnsikker integrering af indfalsningen bag taglugen skal der monteres endeplader til tagromber 29 × 29 eller 44 × 44.

Nu kan der monteres startplader til tagromber 29 × 29 eller 44 × 44 over indfalsningen, og dækningen af tagfladen kan fortsættes.

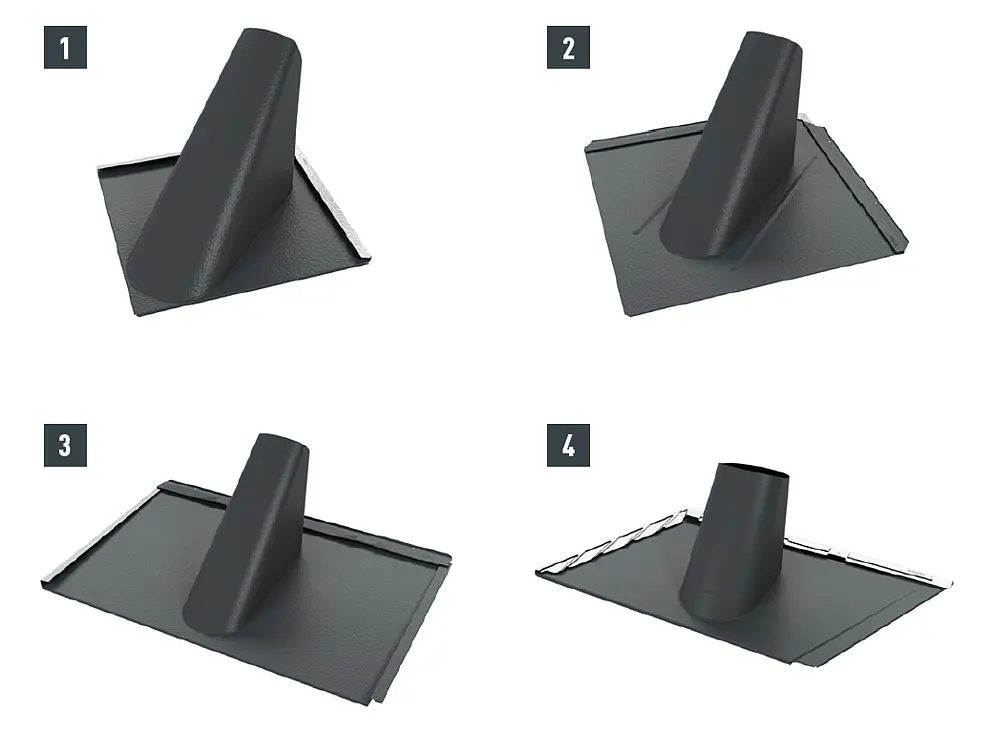

Inddækningsplade til tagrombe 29 × 29 (1), tagrombe 44 × 44 (2), tagplade R.16 og tagpanel FX.12 (3) og tagspån DS.19 (4) har målene til det pågældende PREFA-tagsystem og kan nemt indarbejdes i lægningen.

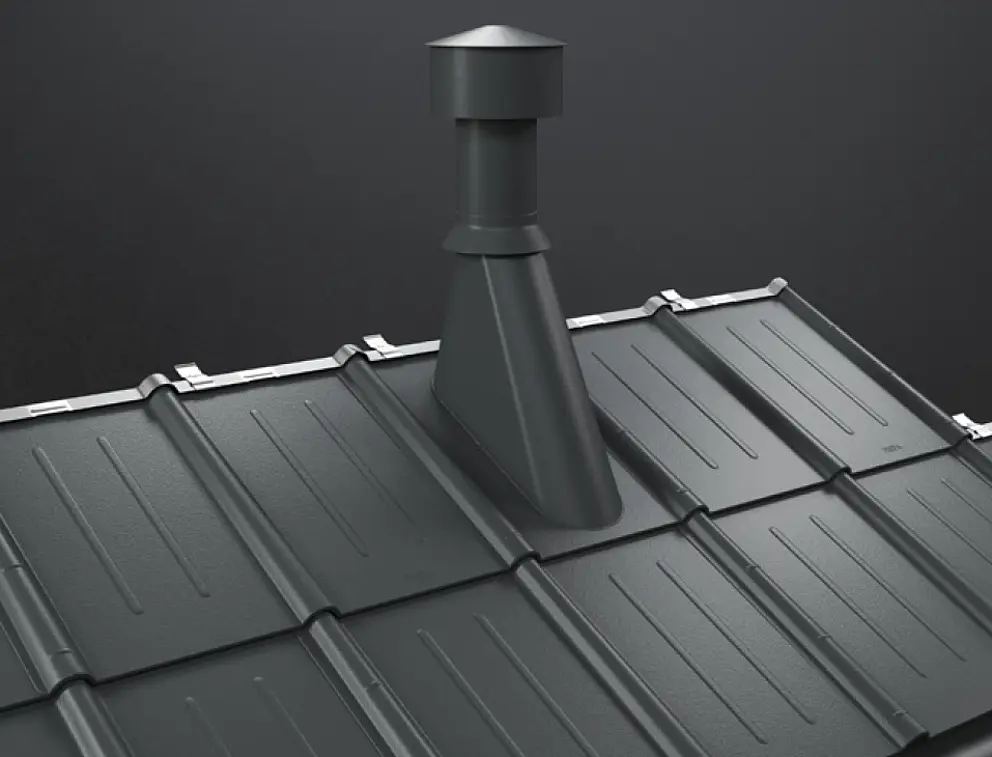

Indfalsningspladen til tagplader har form som en halv plade med indfalset konisk indfalsningsstuds.

• Indstil indfalsningspladen.
• Marker rørdiameteren, og udskær forskallingen.
• Marker rørdiameteren på indfalsningen, og beskær og monter derefter indfalsningen (tagdækning).
• Monter den medfølgende afdækningsroset og EPDM-pakning på ventilationsrøret.
• Skub derefter EPDM-pakningen ned over indfalsningen, så overgangen mellem indfalsning og ventilationsrør er tætnet.
• Fastgør afdækningsrosetten på røret.

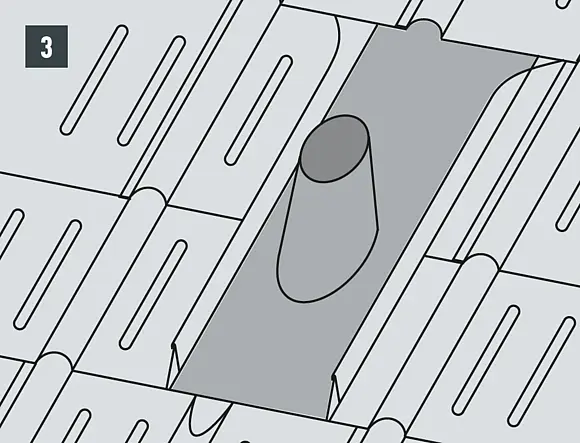

Hvis gennemføringspositionen er fastlagt, og hvis indfalsningspladen af den grund ikke kan anvendes, kan rørgennemføringer realiseres ved hjælp af en indfalsningsplade til indfalsning. Indfalsningsplader er egnede til rørgennemføringer på Ø 80–125 mm.

Afhængigt af tagsystemet rækker indfalsningspladen over 1 til 2 rækker, og den kan monteres på et vilkårligt sted på siden.

• Stil PREFA-tagdækningen op over 30 mm på begge sider af indfalsningen (billede 1).
• Sæt indfalsningspladen på, og luk false og retourhafter i begge sider (billede 2).
• Omlæg begge stående false forløbende ved den øverste ende udad, beskær dem langs med PREFA-tagdækningen, omkant dem, og fastgør dem med clips (billede 3).

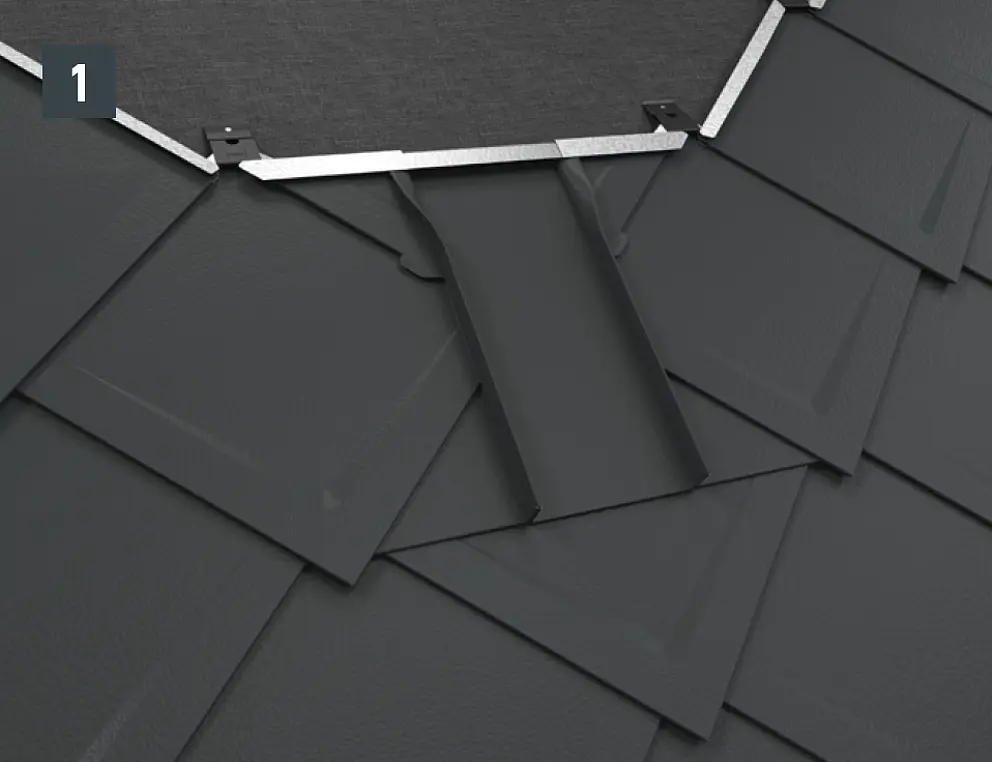

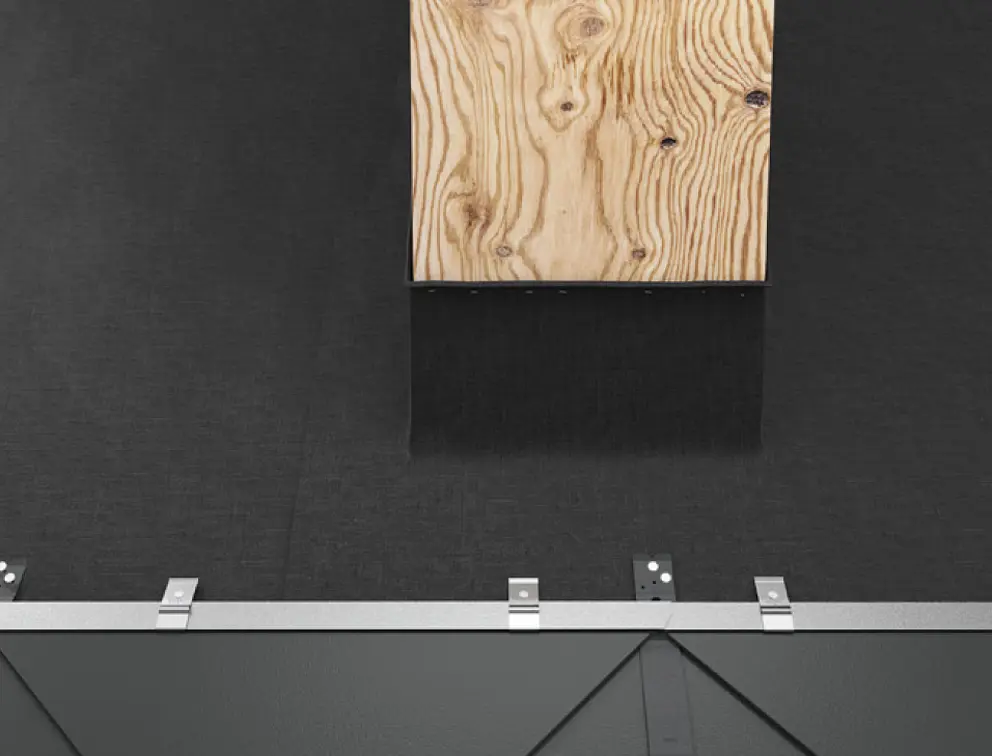

I forbindelse med tagromber 29 × 29 og 44 × 44 skal der monteres start- og endeplader for monteringen af indfalsningspladen (billede 1).

De muliggør en vandret isætningsfals til regnsikker integrering af indfalsningspladen.

Som alternativ til indfalsningen til indfalsning kan der også indfalses en studs i en underlagsplade, som kan inddækkes i tagdækningen. Tilslutningen til tagdækningen udføres på samme måde som for indfalsningspladen til indfalsning ved hjælp af stående false (billede 1 + 2).

Hvis det ikke er muligt at påsætte indfalsningspladen på grund af gennemføringens form og forhold (f.eks. parabolantenne eller antenne), kan der anvendes en universalindfalsning i to dele. Integreringen i tagdækningen udføres ved hjælp af stående false, på samme måde som ved indfalsningen til indfalsning.

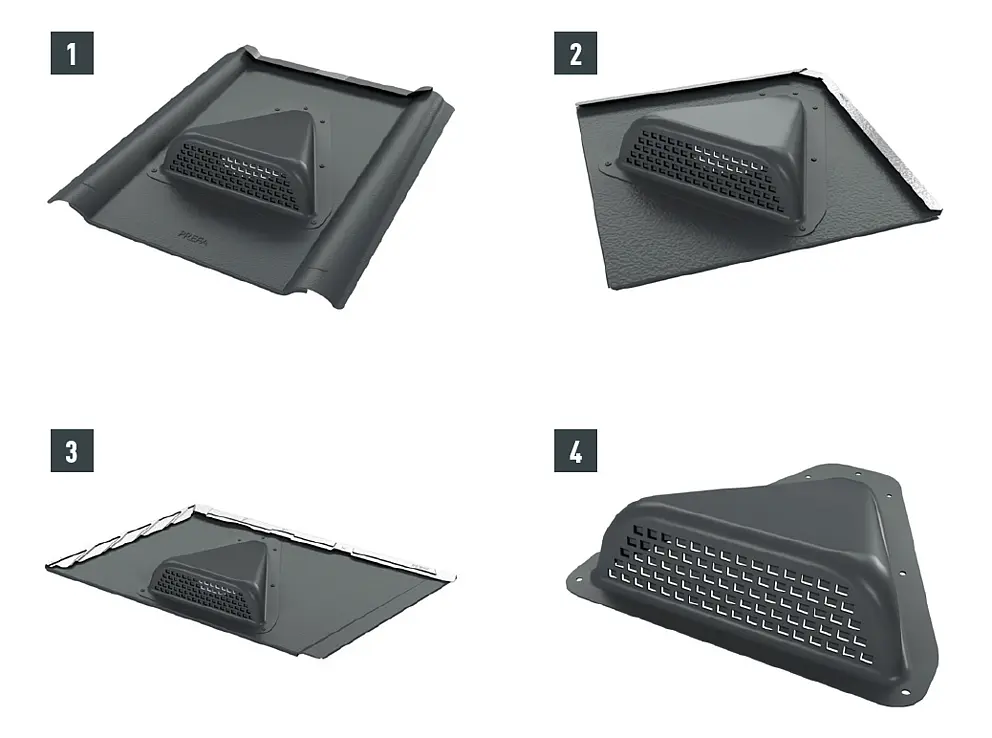

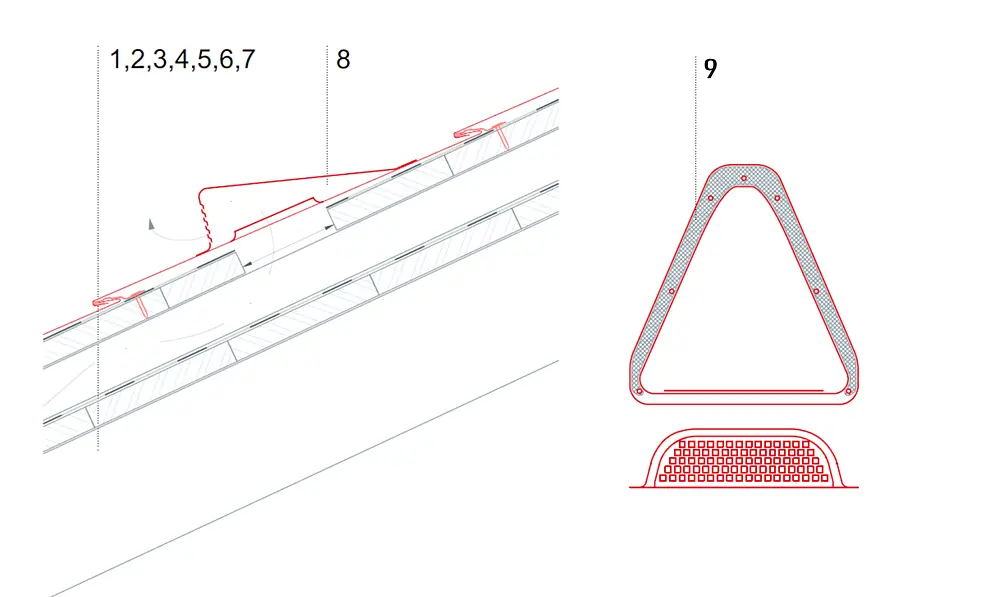

Principielt skal gennemgående udluftnings- og ventilationsåbninger foretrækkes. Hvis det projektrelateret ikke er muligt, kan der anvendes punktuelle udsugningsluftåbninger (tagudluftninger). De placeres i et passende antal i den sidste række eller ved graterne.

Vær opmærksom på, at der tit skal anvendes mange tagudluftninger for at opnå de udsugningslufttværsnit, standarderne foreskriver. Sørg for at anvende den passende glatte oder stucco-udførelse til den anvendte PREFA-tagdækning. Ved helforskalling skal forskallingen i tagudluftningsåbningens område udskæres tilstrækkeligt.

Tagudluftningens ventilationstværsnit: ~ 30 cm²

Forskalling og skillelag skal udskæres svarende til ventilationstværsnittet (diameter ~10 cm). Tagdækningen skal forsynes med en 1 cm høj udblænding hele vejen rundt om udskæringernes kanter.

Til gennemføring af rør og kabler, til gennemføringer op til ca. 38,5 mm. Gennemføringen af rør og kabler eller inddækningen af disse i div. komponentlag (undertag, varmeisolering, lufttæt lag, ...) skal udføres fagmæssigt korrekt i henhold til nationale standarder og regelsæt.


• Positionering og visning af sollugen (billede 1)
• Tegn klæbeområde (25 mm) og udsnit rørmanchet (billede 2)

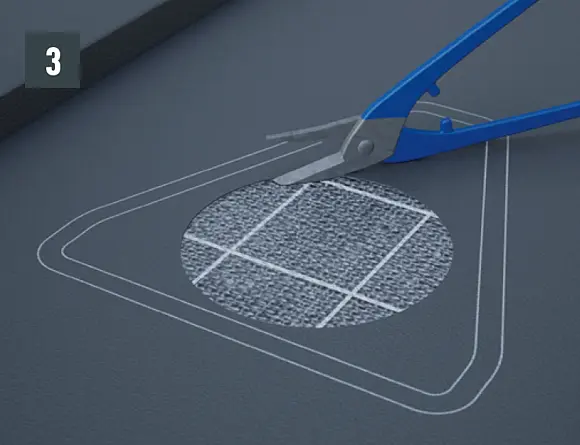

• Udskæring (billede 3)
• Udfræsning (billede 4)

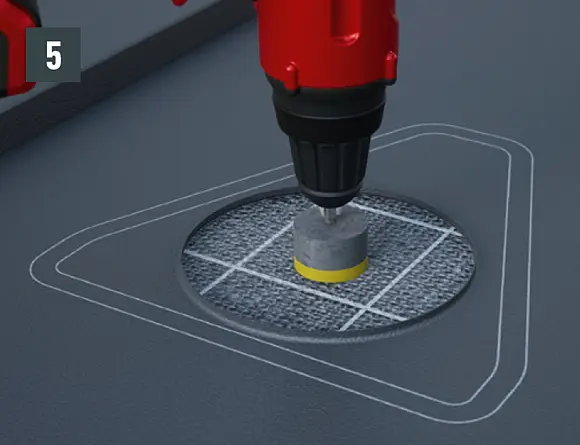

• Bor hul i midten, klæb rørmanchetten på, og før beskyttelsesslangen gennem alle taglag og ind i inderrummet (billede 5).
• Slib klæbefladerne lidt (billede 6)
• Rengør klæbefladerne, og lad dem dampe tørre (billede 7)
• Gennemstikning af gennemføringstyllen (billede 8)

• Påfør specialklæber hele vejen rundt (billeder 9)

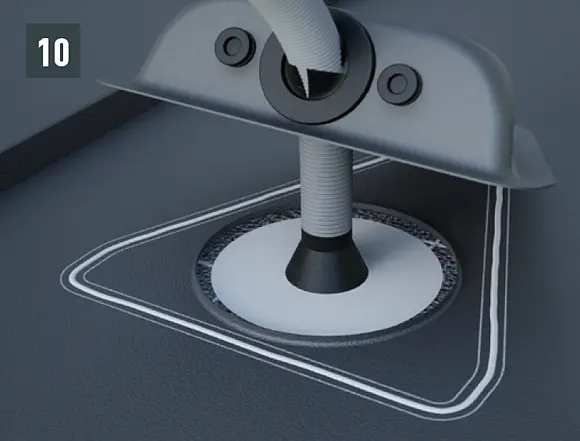

• Sæt sollugen på, og tryk den fast (billede 10)
• Færdigmonteret solluge (billede 11)

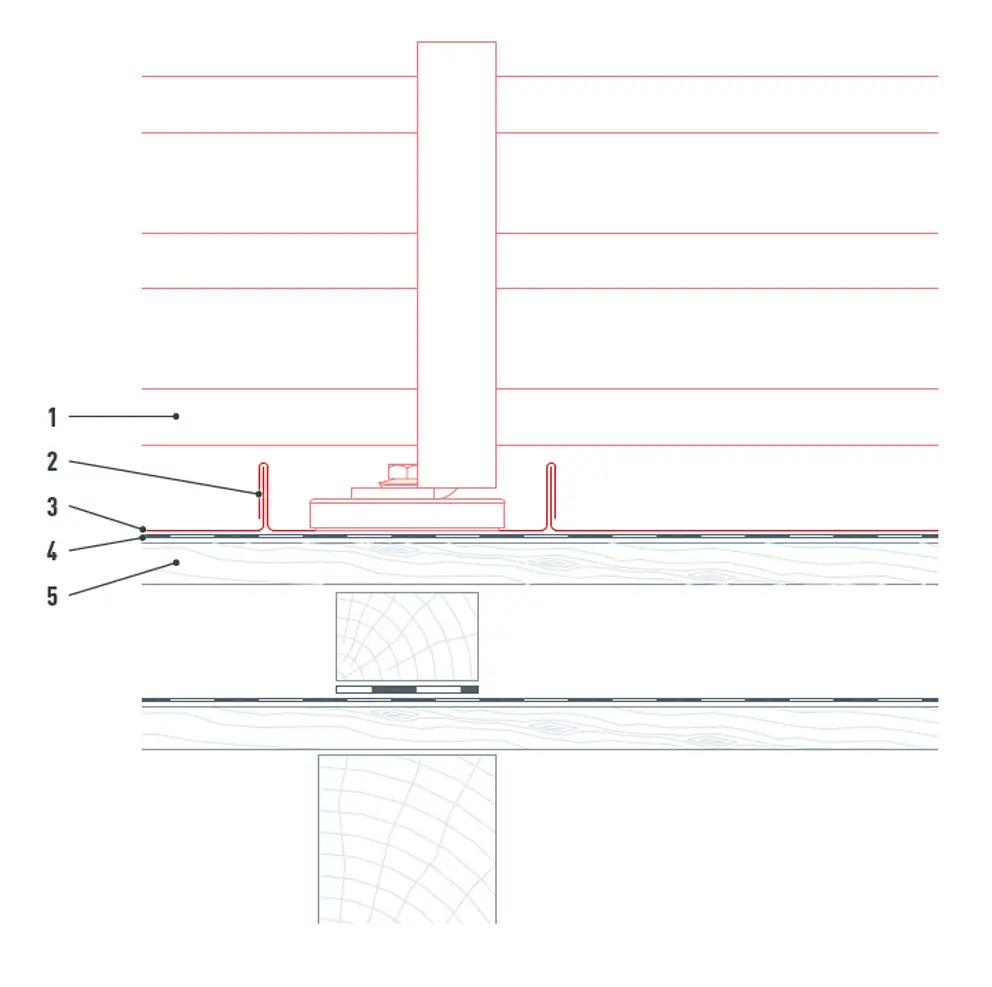

Grundlaget for monteringen af snefangsanlæg, enkelttrin, tagsikkerhedskroge eller andre tilbehørsprodukter kan være en underlagsplade, f.eks. hvis en fals eller en bølgeryg ligger i spærområdet. Det pågældende tilbehørsprodukt må ikke fastgøres på PREFA-tagdækningens fals eller bølgeryg.

• Afhængigt af tagproduktet rækker underlagspladen over en eller flere rækker i PREFA-tagdækningen, og den kan monteres på et vilkårligt sted (billede 1).
• Stil PREFA-tagdækningen op 30 mm i begge sider svarende til underlagspladens bredde. Hvis der er behov for det, kan der monteres en retourhaft for ekstra fastgørelse (billede 2).

• Læg underlagspladen i de opstillede 30 mm af PREFA-tagdækningen, og luk false og retourhaft i begge sider. Omlæg den stående fals i siden udad ved den øverste ende, og omkant og fastgør den i PREFA-tagdækningens forløb (billede 3).
• Det pågældende tilbehørsprodukt kan fastgøres på underlagspladen (billede 4 og 5).

Efter monteringen af tagpladerne, indtil den ønskede position for underlagspladen, skal det øverste pladeomslag justeres, så det er muligt at sætte underlagspladen i.

• Klip i rillehøjdepunktets omslag, og løft omslaget lidt med skaljernet (billede 1 + 2).
• Bank rillen flad med hammeren, så der fremkommer en ensartet åben fals. Det er ikke nødvendigt at klippe ved pladestød (billede 3).
• Nu kan underlagspladen sættes i uden problemer (billede 4).

Tilslutning i siden

Udklink den øverste patentfals i bøjningsområdet, så der forbliver en hagefals (bellede 1 + 2), og bøj tagpladen R.16 eller tagpanelet FX.12 30 mm op i en ret vinkel i forhold til tagfladen.

Nakkedel

• Ved indfalsningsnakkedelen klippes der ca. 200 mm inde i den øverste isætningsfals, og den klinkes ud for at gøre sideopstillingen lettere (billede 3).
• Åbn PREFA-tagdækningens øverste fals, og opstil tagdækningen i siden ved markeringen (billede 4).

Ved enhver kantning af tagspån og tagspån DS.19 i venstre side skal falsene, der går skråt nedad, udklinkes for at undgå en kapillarvirkning.

• Marker kantningsområdet og 30 mm falstillæg, og klip ved falstillægget (billede 1).
• Fremstil falsudklinkninger (billede 2 og 3).
• Læg og kant udklinkede tagspån eller tagspån DS.19 (billede 4 + 5).

Med den fagligt korrekte udformning garanteres det, at taget er regnsikkert.

Tilslutning foran

I forbindelse med tagromber 29 × 29 og 44 × 44 skal der monteres start- og endeplader for monteringen af underlagspladen. De muliggør en vandret isætningsfals til regnsikker integrering af indfalsningen (billede 1).

Tilslutning i siden

Ved enhver bukning af tagrombe 29 × 29 og 44 × 44 skal falsene, der går skråt nedad, udklippes på undersiden og bukkes op.

• Klip tagromben 29 × 29 eller 44 × 44 ved falstillægget, og fremstil falsudklinkningen (billede 2).
• Buk falsudformningen op, og klip den rund (billede 3).

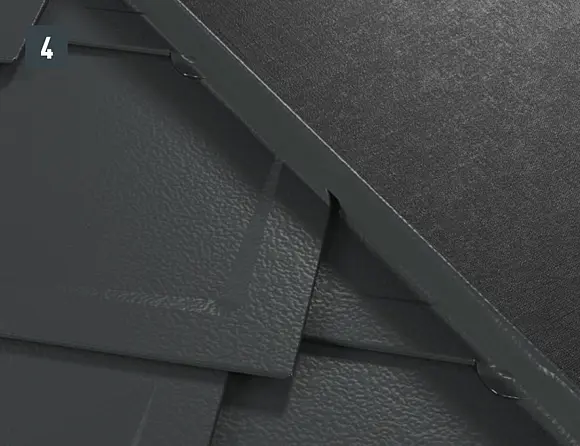

• Inddæk den udklinkede tagrombe 29 × 29 eller 44 × 44, og stil den op (billede 4+5).

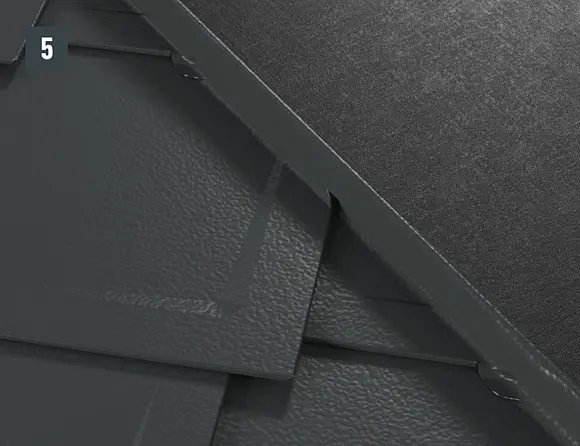

Med den fagligt korrekte udformning garanteres det, at taget er regnsikkert.

Nakkedel

• Der opnås en vandret isætningsfals til regnsikker integrering over underlagspladen ved at montere endeplader til tagromber 29 × 29 eller 44 × 44 (billede 6).
• Nu kan der monteres startplader til tagromber 29 × 29 eller 44 × 44 over indfalsningen, og dækningen af tagfladen kan fortsættes (billede 7).
