Kantlister og kantafslutninger

Klik på det ønskede emne for at komme direkte til den tilsvarende vejledning:

• Kantlister til tagplade
• Kantlister
• Tagkantudformning og tilslutning i siden
• Kiledesign
• Grat- og rygningsdesign
• Udformning af tagafsats

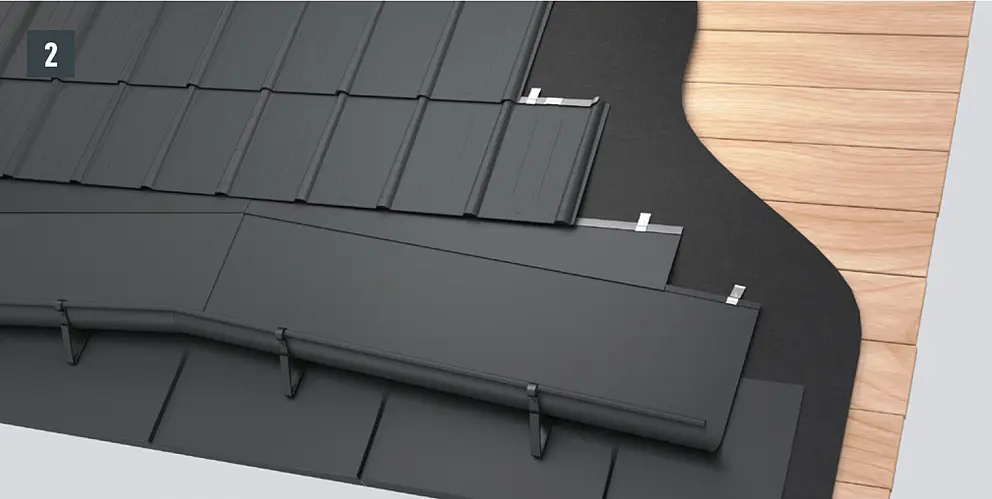

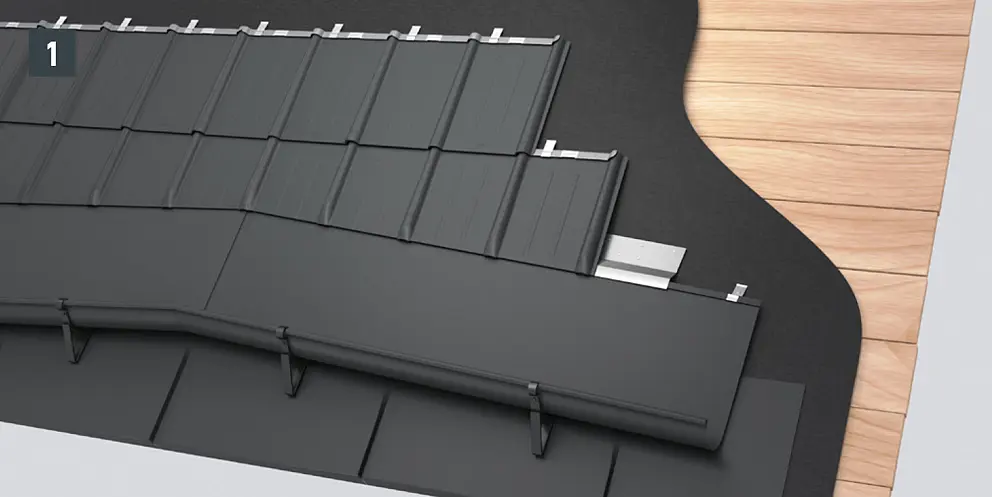

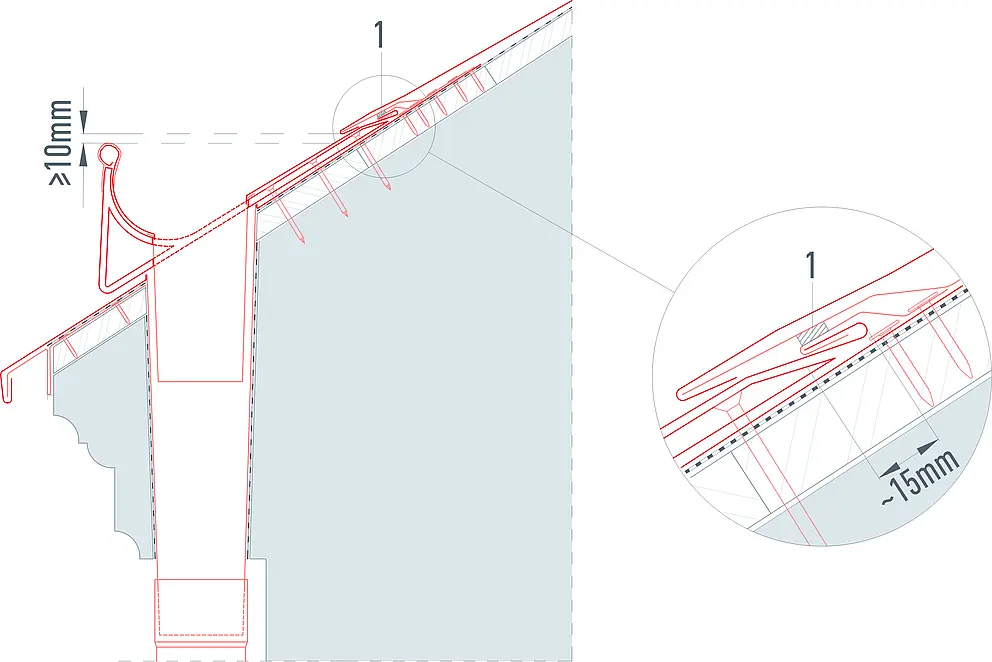

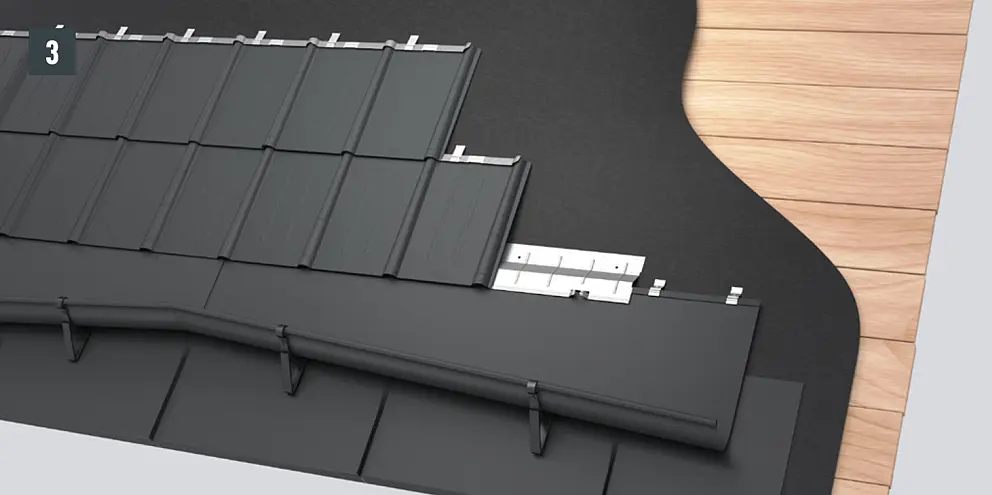

• Tilslutning til en tagrende (rende på taget)

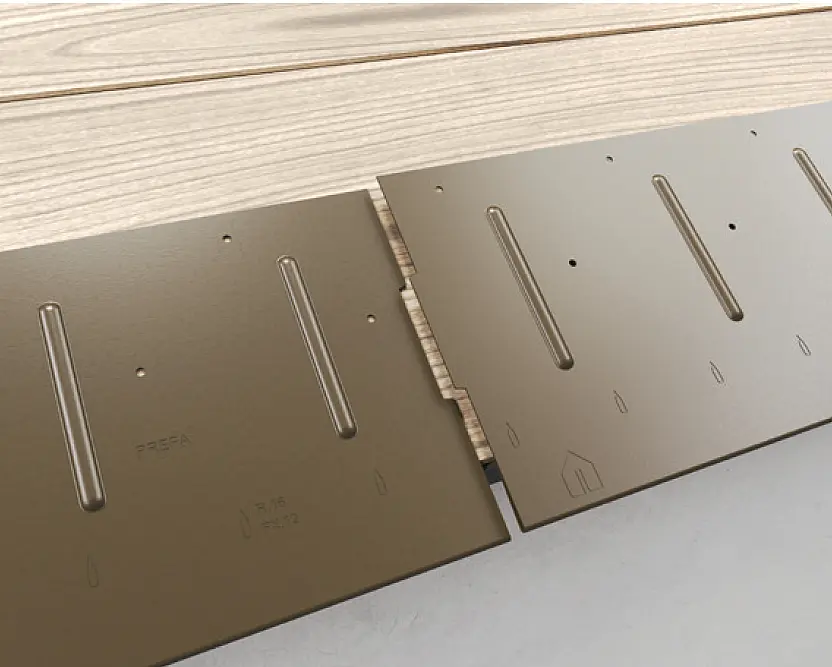

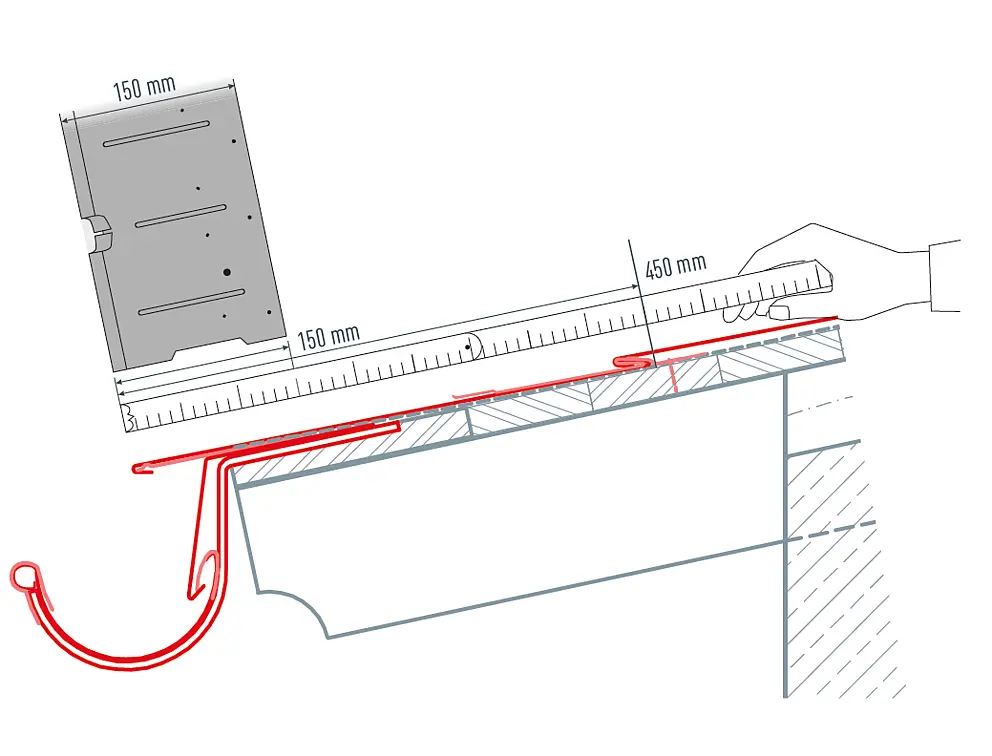

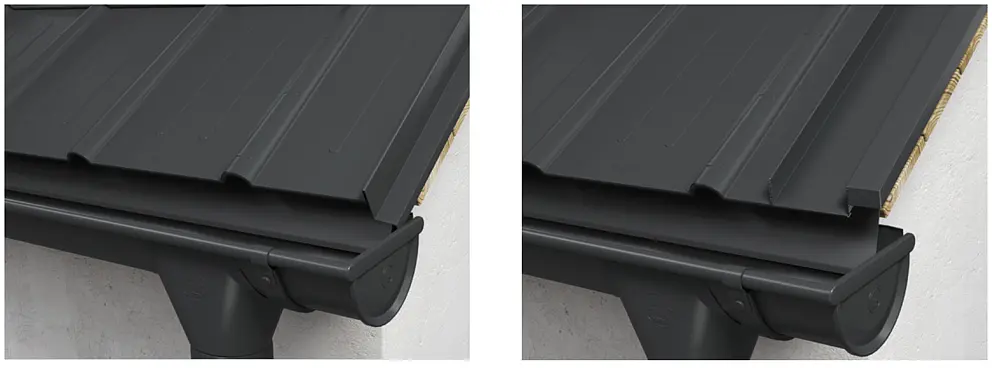

Kantlistens fremspring over tagudhænget skal være i den bageste tredjedel af rendebredden og må ikke overstige 80 mm.
Mål 450 mm i retning af tagudhænget fra den planlagte overkant af den første tagplade (sørg for, at tagudhængsfremspringet ligger mellem 30 og 80 mm). Sæt en markering (= underkantbredde overkant) 150 mm (underkantbredde) fra neden.

Gentag fremgangsmåden på den anden side af tagudhænget, og forbind disse markeringer med et horisontalt farvesnorafslag.

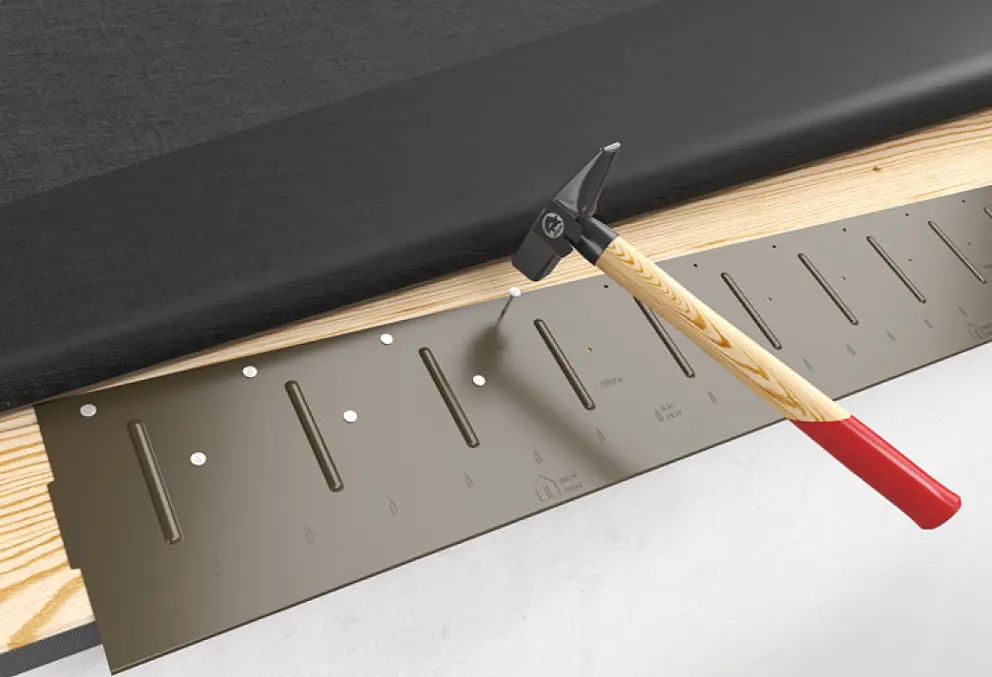

Kantlisten skal sømmes stormsikkert fast (der skal søm i alle forstansede huller). Fastgør kantlisten gennemgående, før du slår søm i alle de forstansede huller med de vedlagte PREFA-søm.

Kantlistens fremspring over tagudhænget skal være i den bageste tredjedel af rendebredden og må ikke overstige 80 mm.
Kantlistens anslag udføres i en lige linje over hele tagudhængets længde ved hjælp af et i forvejen gennemført snorafslag.
Kantlisten skal sømmes stormsikkert fast (der skal søm i alle forstansede huller).
Derefter følger det lodrette vinkelslag.
Fastgør kantlisten gennemgående, før du slår søm i alle de forstansede huller med de vedlagte PREFA-søm.

Juster kantlisten med de indprægede markeringer til tagpladen R.16 eller tagpanelet FX.12 efter tagmidten.
Vær her opmærksom på, at området for sidekantningen (f.eks. tagkantdesignet) ikke skal ligge skal ligge i falsområdet for tagpladen R.16 eller tagpanelet FX.12. I givet fald skal kantlisten forskydes med en fjerdedel af målet for en tagplade R.16 eller et tagpanel FX.12.

Juster kantlisten med de indprægede markeringer efter tagmidten.
Vær her opmærksom på, at området for sidekantningen (f.eks. tagkantdesignet) ikke bør ligge midt i tagromberne 29 × 29 eller 44 × 44
. I givet fald skal kantlisten forskydes med en fjerdedel af målet (1/4 af det lodrette snormål) for en tagrombe 29 × 29 eller 44 × 44.

• Buk PREFA-tagdækningen 30 mm opad i en ret vinkel i forhold til tagfladen (billede 1).
• Fastgør overkanten af den originale tagkantholdeliste på overkanten af vindskeden, og søm tagkantholdelisten stormsikkert fast (billede 2).

• I snerige områder skal tagkantformningen udføres i henhold til billede 3.
• I forbindelse med et tagkantdesign med optrukket vindskede skal den variant, der er vist i billede 4, anvendes.

Udklink den øverste patentfals i bøjningsområdet, så der forbliver en hagefals (bellede 1 + 2), og bøj tagpladen R.16 eller tagpanelet FX.12 30 mm op i en ret vinkel i forhold til tagfladen.

Ved enhver kantning af tagspån i venstre side (vindskeder og indfalsning) skal falsene, der går skråt nedad, udklinkes for at undgå en kapillarvirkning.

• Markér kantningsområdet og 30 mm falstillæg (billede 1).

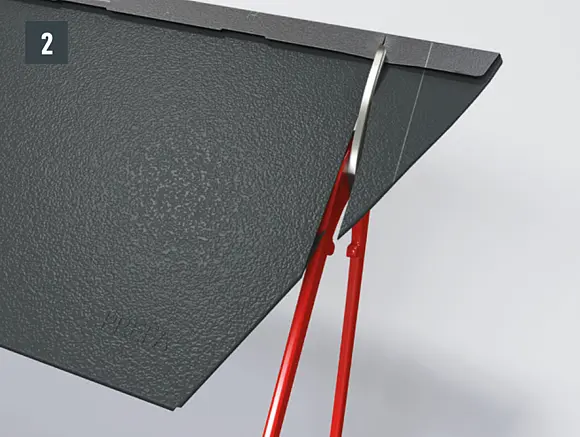

• Klip tagspånen med falstillæg (billede 2).
• Fremstil falsudklinkning (billede 3 og 4).

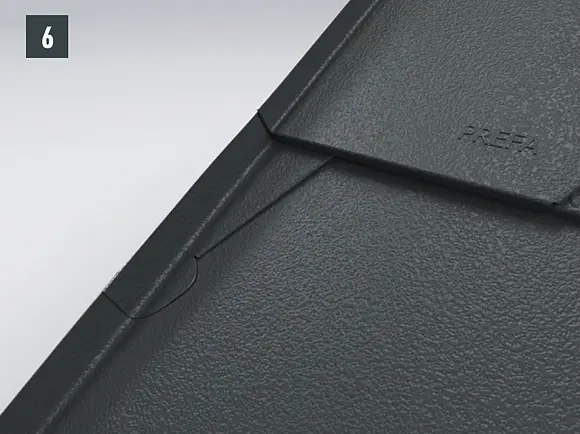

• Læg og kant udklinket tagspån (billede 5 og 6).

Andre varianter er at sætte de skrå false med en afkortet tagspån eller med en passpån uden for kantningsområdet.

Variant 1: Afkortet tagspån
Afkort og læg den sidste tagspån før kantningen (billede 7 + 8).

Variant 2: Passpån
Anbring passpånen, og klip og kant den med et falstillæg på 30 mm (billede 8 og 9).

Med den fagligt korrekte udformning garanteres det, at taget er regnsikkert.
Efter forberedelsen af tagspånen kan tilslutningsplademonteringen (f.eks. gavlbeklædning eller vægtilslutningskile) fremstilles og indarbejdes i lægningen.

Ved enhver kantning af tagspån DS.19 i venstre side (vindskeder og indfalsning) skal falsene, der går skråt nedad, udklinkes for at undgå en kapillarvirkning.

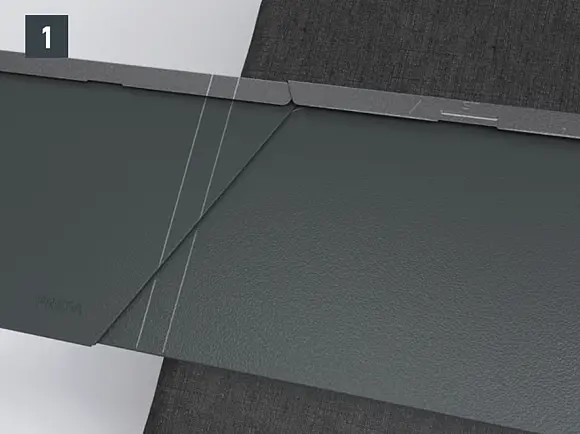

• Marker kantningsområdet og 30 mm falstillæg, og klip ved falstillægget (billede 1).
• Fremstil falsudklinkninger (billede 2 og 3).
• Læg og kant udklinket tagspån DS.19 (billede 4 og 5).

En variant er at sætte de skrå false med en passpån DS.19 uden for kantningsområdet.

• Læg passpånen DS.19, og marker den skråt indadgående fals ved det øverste spånomslag (billede 6).

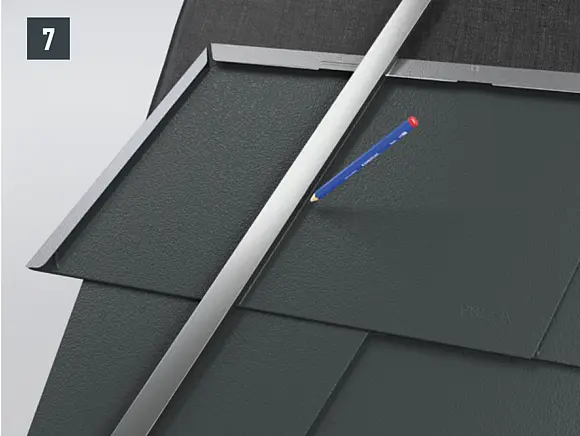

• Frigør spånomslaget i halvmåneform omkring markeringen (billede 7).

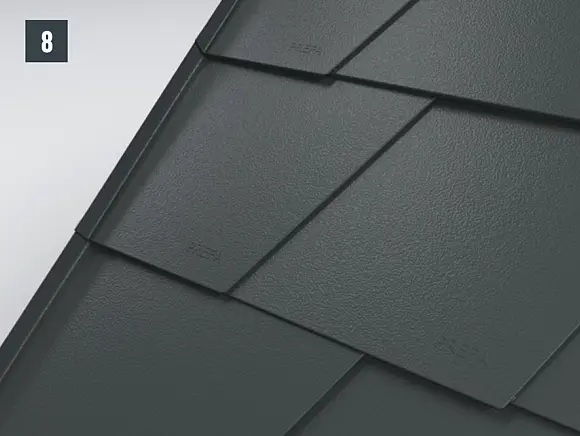

• Læg og fastgør tagspånen DS.19 (billede 8).

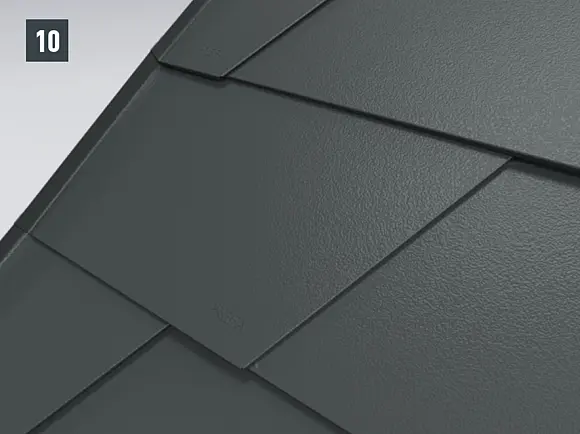

• Kant taginddækningen. billede 9 og 10:

Med den fagligt korrekte udformning garanteres det, at taget er regnsikkert.
Efter forberedelsen af tagspånen DS.19 kan tilslutningsplademonteringen (f.eks. vindskede, tagkantbeklædning eller vægtilslutningskile) fremstilles og indarbejdes i lægningen.

Ved enhver sidekantning af tagromben 29 × 29 (vindskede og indfalsning) skal falsene, der går skråt nedad, udklippes på undersiden og bukkes op.

• Markér kantningsområdet og 30 mm falstillæg
• Klip tagromben 29 × 29 ved falstillægget, og fremstil falsudklinkningen (billede 1).
• Buk falsudformningen op, og klip den rund (billede 2).

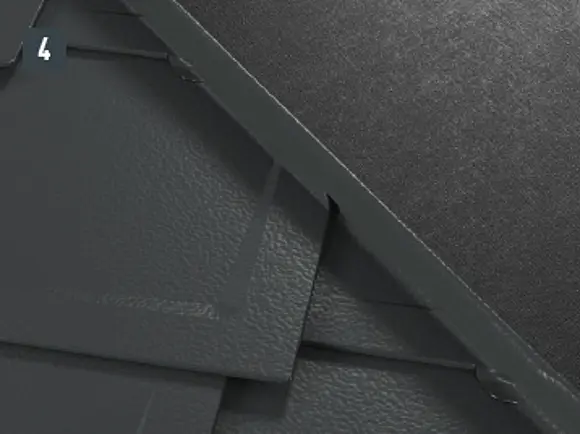

• Monter den udklinkede tagrombe 29 × 29, og kant den op (billede 3 og 4).

Med den fagligt korrekte udformning garanteres det, at taget er regnsikkert.

Efter forberedelsen af tagrombere 29 x 29 kan tilslutningsplademonteringen (f.eks. gavlbeklædning eller vægtilslutningskile) fremstilles og indarbejdes i lægningen.

Ved enhver sidekantning af tagromben 44 × 44 (vindskede og indfalsning) skal falsene, der går skråt nedad, udklippes på undersiden og bukkes op.

• Markér kantningsområdet og 30 mm falstillæg
• Klip tagromben 44 × 44 ved falstillægget, og fremstil falsudklinkningen (billede 1).
• Buk falsudformningen op, og klip den rund (billede 2).
• Den skrå patentfals skal udklinkes på oversiden i kantningsområdet (billede 3).
• Monter den udklinkede tagrombe 44 × 44, og kant den op (billede 4).

Med den fagligt korrekte udformning garanteres det, at taget er regnsikkert.
Efter forberedelsen af tagrombere 44 x 44 kan tilslutningsplademonteringen (f.eks. gavlbeklædning eller vægtilslutningskile) fremstilles og indarbejdes i lægningen.

Sikkerhedskilen er en anbefaling fra firmaet PREFA.
Principielt afgør montøren på baggrund af sin erfaring og uddannelse, om der skal anvendes en sikkerhedskile. I forhold til normale kilelister giver sikkerhedskilen en forøget sikkerhed, hvad angår opstemning i det sensible kileområde.

Sikkerhedskilens fordele:

• Opstemningssikker på grund af den ekstra tilbagebøjning
• Præfabrikeret PREFA-produkt
• Ekstra bøjninger i overlapningsområdet
• Kapillarflanger i overlapningsområdet
• Bedre gangbarhed, forøget stabilitet

• Kant kilelisten op til en maksimal længde på 3.000 mm.
• Sidevandfalsen skal bukkes 40 mm bred i begge sider.
• Tilskæringsbredden retter sig efter tagformen, taghældningen og forholdene og må ikke overskride 500 mm.
• Ved meget forskellige taghældninger eller ved meget forskellige vandmængder skal kilen planlægges forsænket eller med en stående fals i midten af kilelisten.

• Ved kiletilslutningen markeres den PREFA-dækning, der skal inddækkes, med ca. 35 mm, og den beskæres (billede 1 + 2).

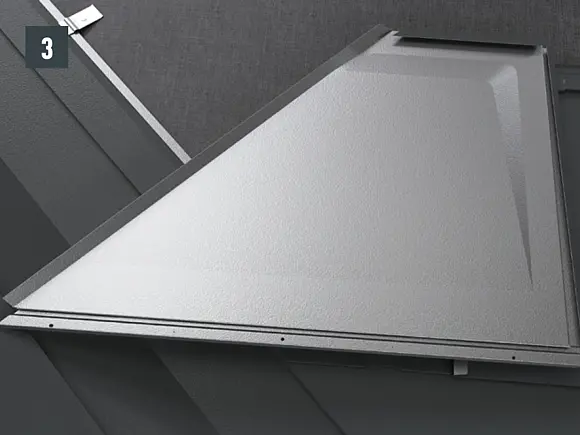

• Den markerede isætningsfals bøjes om (billede 3).
• Den fremstillede PREFA-tagdækning hænges i og monteres (billede 4).

Der skal altid vælges en læggeretning i retning af kilen. På den måde forhindres det, at overlapningsrillen bøjes op ved et sne- og isskred i dette område.

• Juster pladen, og marker inderkanten til kileomslaget, beskær pladen med et tillæg på ca. 35 mm (billede 1).
• Bank rillen lidt ud omkring bukkekanten, og buk pladen 180° i retning af pladebagsiden. Sæt derefter pladen i, og fastgør den med clips (billede 2 + 3).
• Da afviklingen af pladen er blevet strakt ved bukkekanten, er det nemmest at bringe rillen tilbage i den oprindelige form i dækket tilstand med et skråt hammerskaft. På den måde forhindres en vridning af pladen (billede 4).

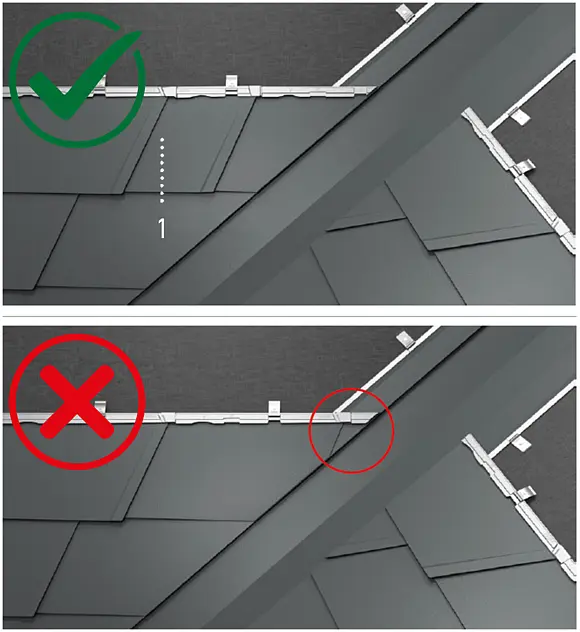

Hvis skæringspunktet kile/spånstød på venstre side falder sammen med kilen, skal der i forbindelse med tagspån fremstilles (1) og monteres en afkortet tagspån (1) eller passpån i forvejen.

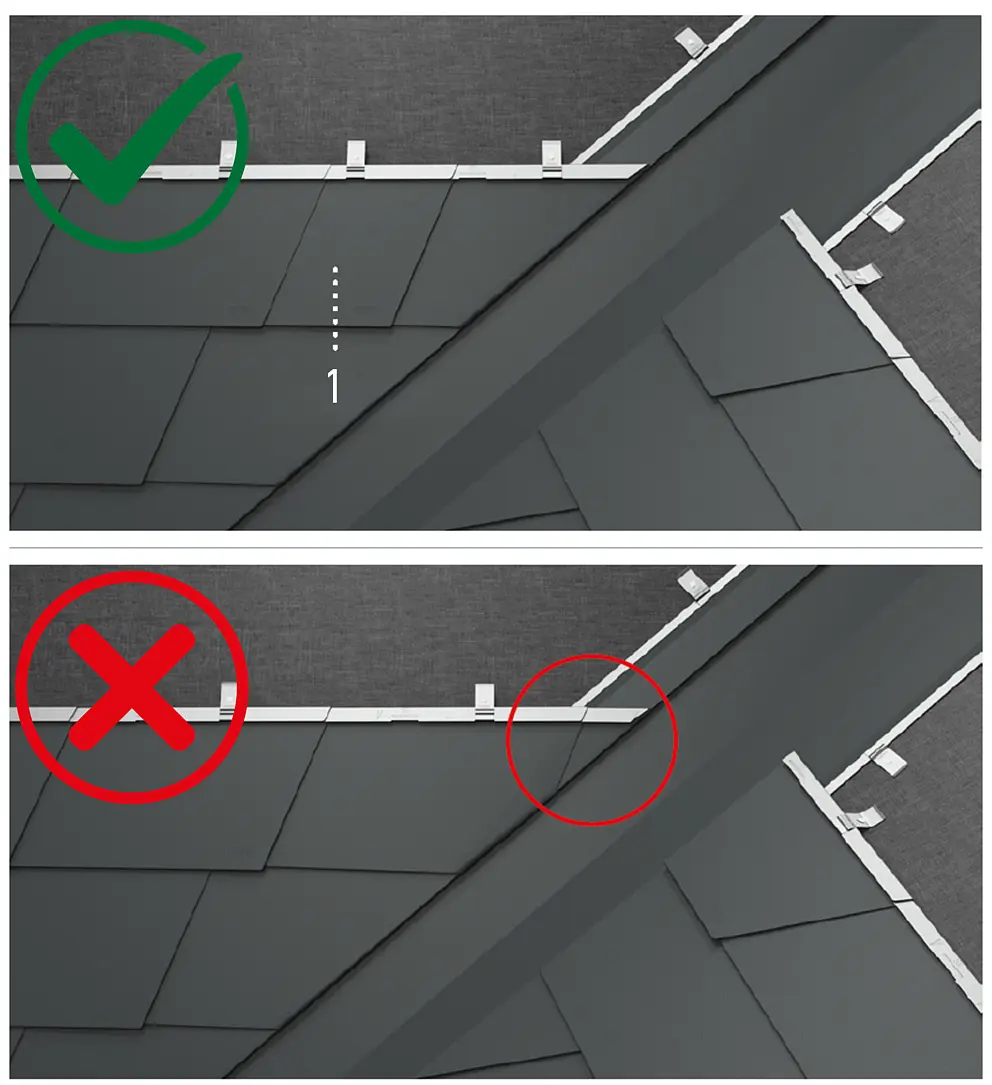

Hvis skæringspunktet kile/spånstød på venstre side falder sammen med kilen, skal der i forbindelse med tagspån DS.19 monteres en passpån DS.19 (1) i forvejen.
På grund af kapillarflangerne er det ikke muligt at afkorte en tagspån DS.19.

• Hvis skæringspunktet kile/pladestød falder sammen, skal der fremstilles og monteres et passtykke i forvejen (billede 1).
  Bemærk: Skæringspunktet skal under alle omstændigheder undgås i forbindelse med håndværksfremstillede kilelister.
• For at undgå skæringspunktet skal der fremstilles et passtykke af en hel tagplade  R.16 eller et tagpanel FX.12 (billede 2 + 3).
  FORSIGTIG: Vælg størrelsen af passtykket, så det ikke har indflydelse på monteringen af snestopperne. Den nøjagtige udførelse ses tydeligt på de flugtende snestoppere.

Afhængigt af tagkonstruktionen og funktionaliteten er der forskellige muligheder.

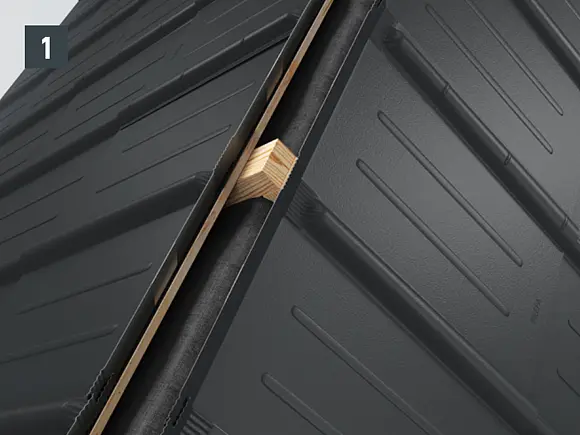

Jet-ventilatoren kan anvendes ved taghældninger på 12–55°.
Den originale jet-ventilator har en brystplade i begge sider. Træk alligevel tagdækningen 40 mm op for at opnå en regnsikker tilslutning.
Fastgør den sidste (om nødvendigt tilskårne) pladerække med en retourhaft ved hjælp af direkte fastgørelse på siden af den underliggende bølges bølgeryg (ved PREFA-tagplader) eller ved hjælp af direkte fastgørelse over jet-ventilatorens skumkile.

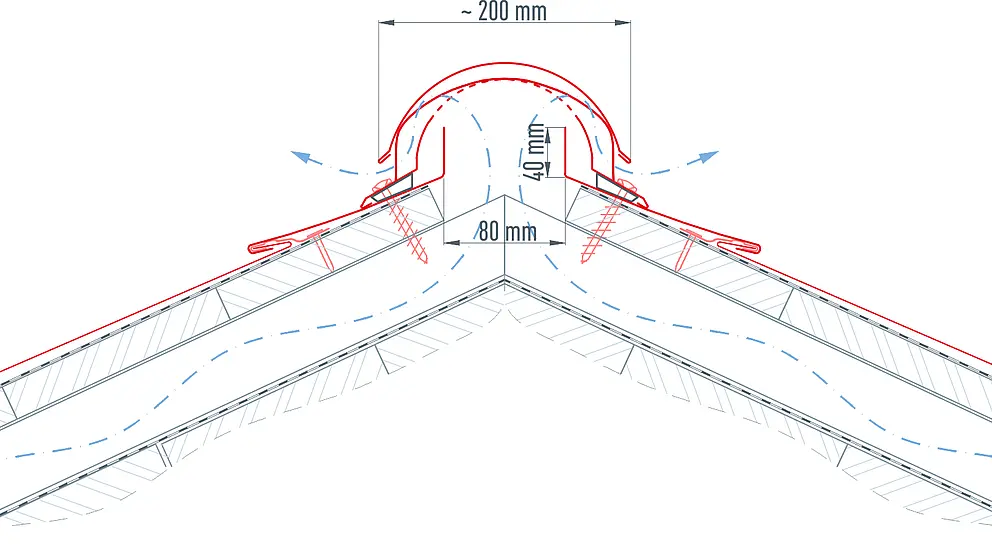

• Den sidste række skal justeres, så der fremkommer en luftspalte på 80 mm. Opstil PREFA-tagelementerne lodret ca. 40 mm (billede 1).
• Sørg for udvidelsesfuger på ca. 5 mm mellem de enkelte jet-ventilatorer, og træk derefter tætningskilens klæbebeskyttelsesfolie ca. 50 mm af, og bøj den udad (billede 2).
• Ret de to forbindelsesmuffer ind i midten, og fastgør dem med hver en Ø 4,1 mm PREFA-nitte som fixpunkt (billede 3).
• Klæb tætningskilen ind under forbindelsesmufferne med den allerede frilagte tætningsflade. Træk derefter klæbebeskyttelsesfolien af (billede 4).

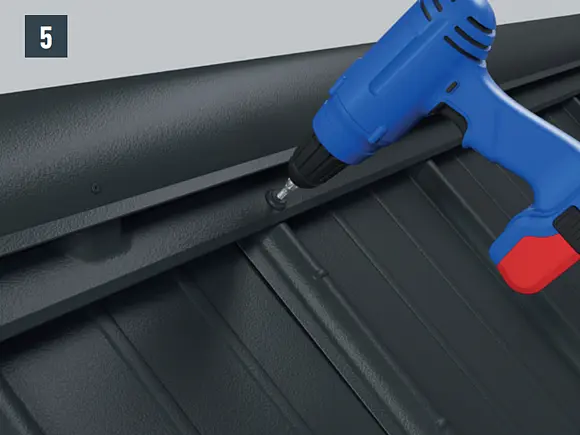

• Fastgør rygningsudsugningen med PREFA-tætningsskruer (længde 60 mm) med en afstand på ca. 600 mm (billede 5).
  Bemærkning:
  — I forbindelse med tagplader skal tætningsskruen altid sættes på rilleryggen.
  — I forbindelse med tagspån og romber må fastgørelsen ikke sættes på den skrå isætningsfals.
  — I forbindelse med FX.12 og R.16 må fastgørelsen ikke sættes på den vinkelstående fals.
• Forslag til montering af jet-ventilatorforhovedet (billede 6).
  Et godt råd Monter først afdækningspladen i kantområdet, og opstil 30 mm til gavllisten, og sæt derefter gavllisten på.

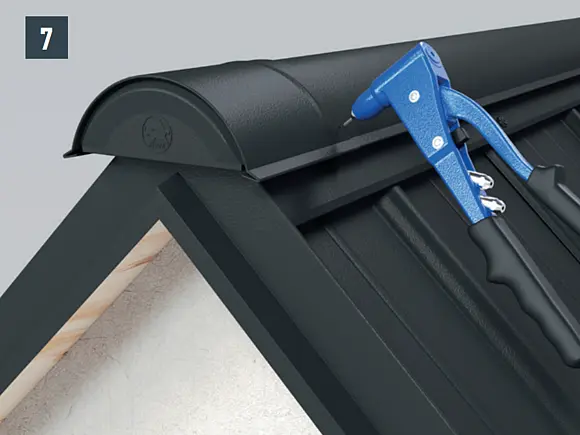

• Tilpas jet-ventilatorforhovedet, og fastgør det med en nitte (billede 7).

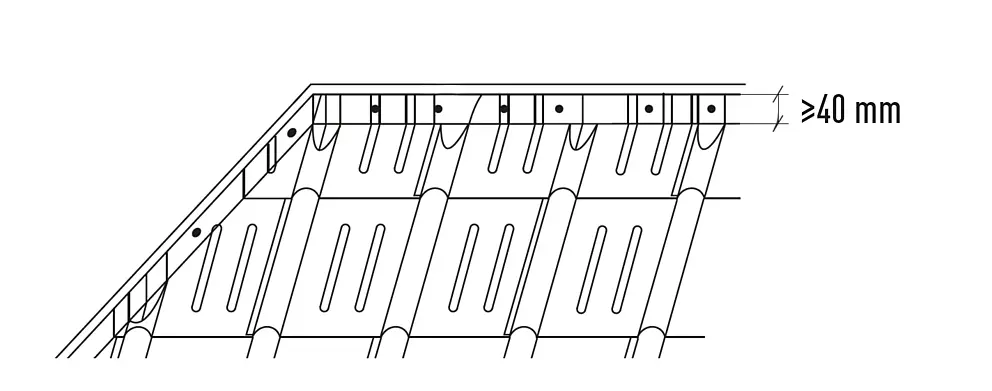

• Eksempel: Grat-/rygningsafskæring (billede 8).

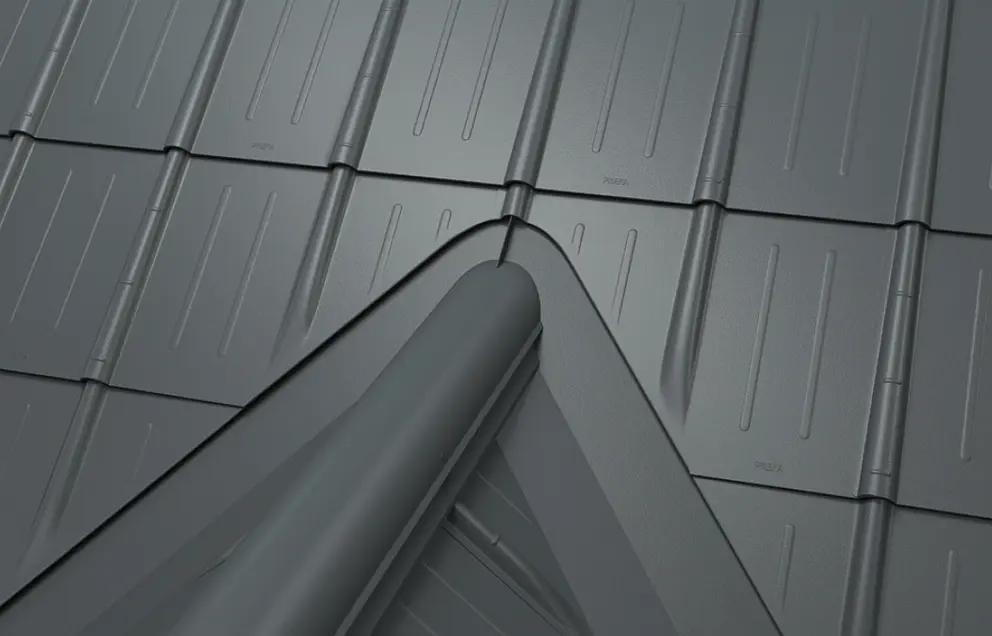

Når jet-ventilatoren tilsluttes til kilen, skal jet-ventilatoren tætnes med en afslutning, og den skal udføres, så der ikke kan trænge regnvand fra hovedtagfladen ind i jet-ventilatoren.

For at gøre taget fygesnesikkert er det absolut nødvendigt at trække PREFA-tagdækningen mindst 40 mm op i grat- og rygningsområdet.
Hvis den sidste pladerække er meget kort, kan der også udføres en gennemgående brystplade med båndplade.

Et godt råd Marker midten af rygningslægten med en farvesnor for at garantere et nøjagtigt forløb.

• Tilskær de to gratryttere, der løber over graten, så de overlapper ca. 10 mm på valmsiden, og fastgør dem derefter på taglægterne med skruer (billede 1).
• Skær derefter en halv gratrytter til, så den tildækker de to nederste gratrytteres første snit. For at gøre tilpasningen af den øverste rytter lettere trækker man snittets yderste område, som det ses på billedet (billede 2).
• Når man på den måde har fastgjort den fremstillede gratrytter på rygningslægten, kan man fortsætte med de konventionelle gratryttere (billede 3).

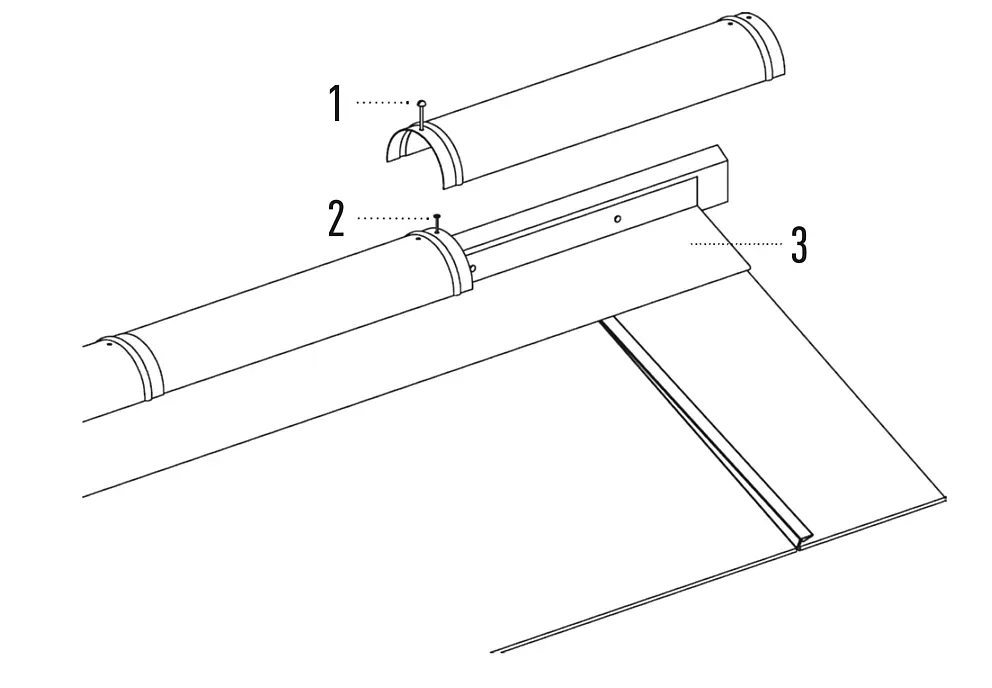

Hvis der monteres en gennemgående brystplade ved tagpladen, så skal det øverste pladeomslag justeres, så det er muligt at sætte en lige brystplade i.

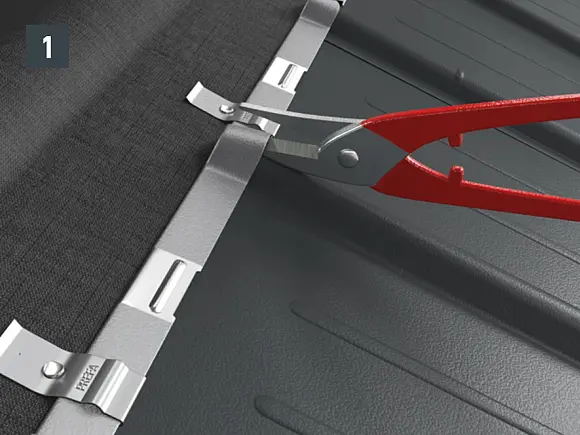

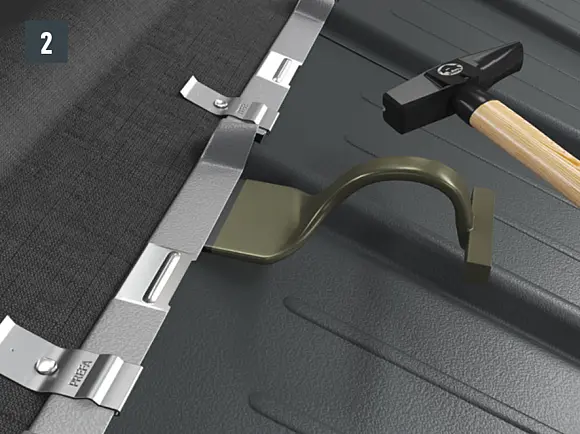

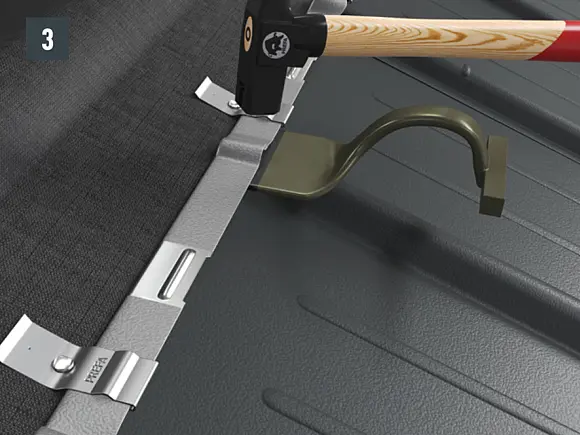

• Klip i rillehøjdepunktets omslag, og løft omslaget lidt med skaljernet (billede 1 + 2).
• Bank rillen flad med hammeren, så der fremkommer en ensartet åben fals. Det er ikke nødvendigt at klippe ved pladestød (billede 3).
• Nu kan brystpladen sættes i uden problemer (billede 4).

Hvis der ved tagromberne 29 × 29 eller 44 × 44 monteres en gennemgående brystplade, skal endepladerne til tagromberne 29 × 29 eller 44 × 44 anvendes. De muliggør en vandret isætningsfals.

Mellem endepladerne til tagrombe 29 × 29 skal den medfølgende afdækningsstrimmel (1) monteres.

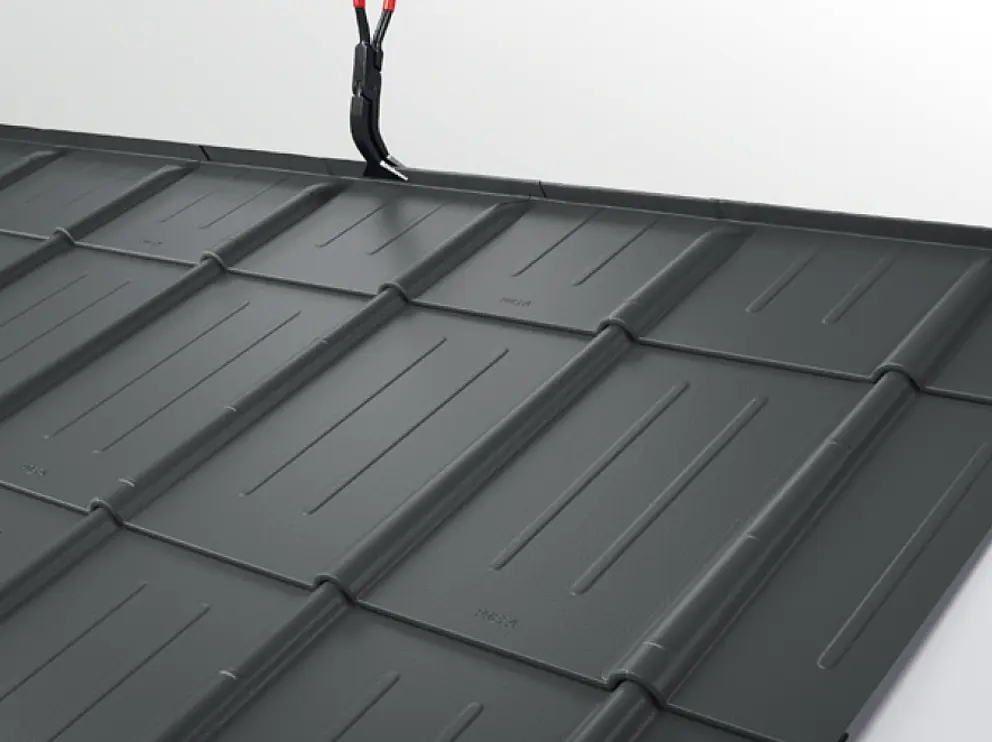

Når PREFA-tagdækningen er skåret til, skal du fremstille en isætningsfals.

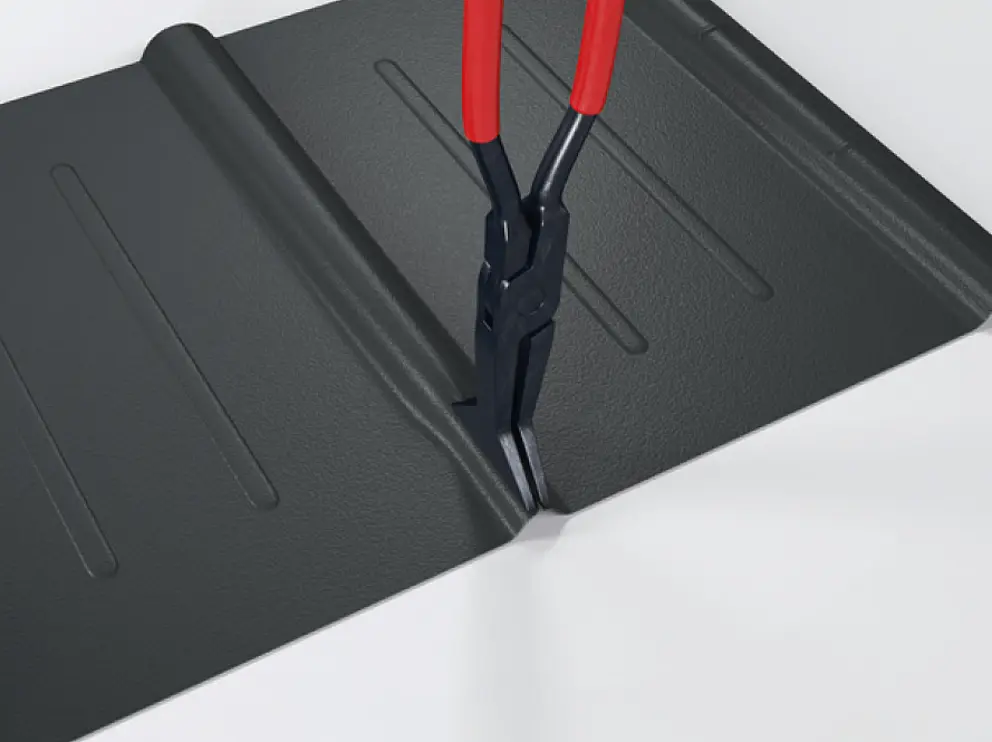

Efter beskæringen af tagpladen forsynes midterrillen med en klemmefals for at fremstille en isætningsfals. Klemmefalsen kan fremstilles ved hjælp af en falstang eller ved hjælp af en rillesikkemaskine.

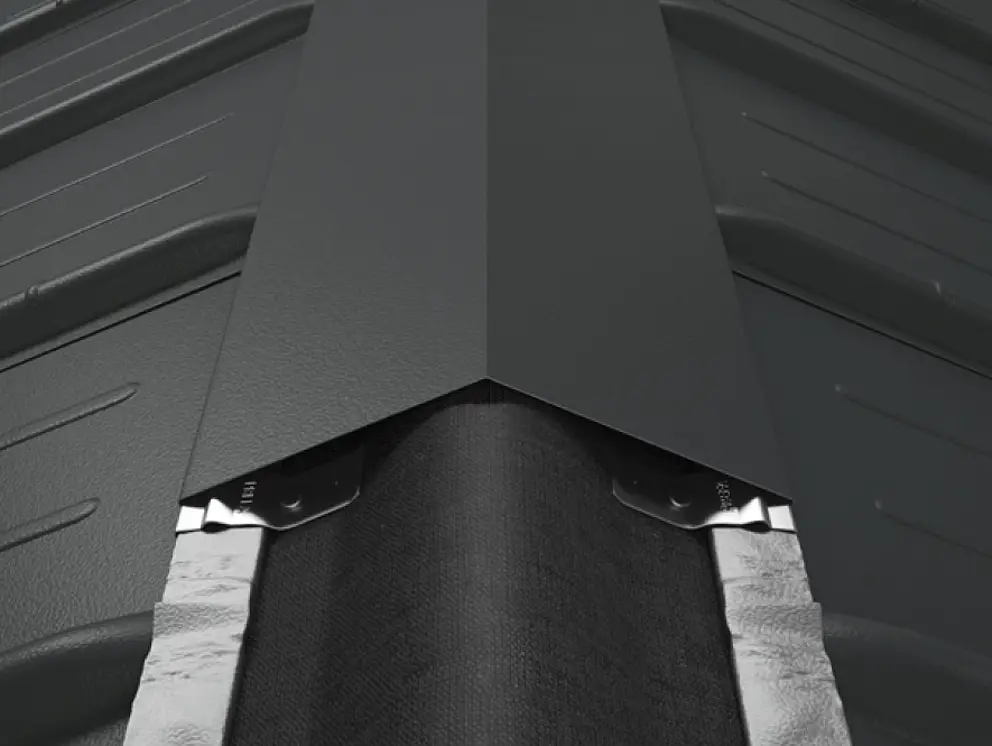

Der kan anvendes en enkel rygningskappe, hvis afstanden mellem PREFA-tagdækningen og rygningspunktet er mindre end 150 mm, og der ikke er behov for udluftning.

Udformningen udføres med to kantlister.

• Fastgør den første kantliste (1.806 × 150 mm) som sædvanligt.
• Fastgør den anden kantliste (rillet kantliste) over den første pladerække på højde med hovedtagfladens fals. Indlæg afhængigt af byggepladsen et tætningsbånd for at få en spalte til den ovenoverliggende tagplades isætningsfals (billede 1).
• Den efterfølgende tagpladerække kan så lægges gennemgående over hele bredden (billede 2).

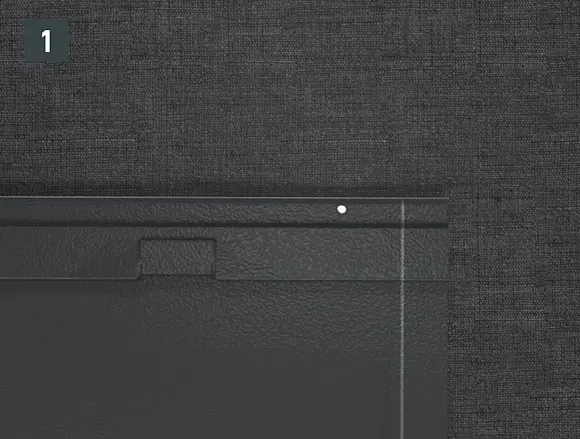

• Marker 30 mm udhæng, og beskær tagpladen R.16 / tagpanelet FX.12 (billede 1).

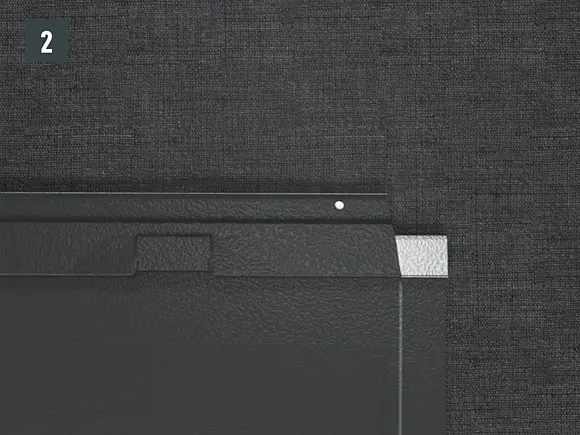

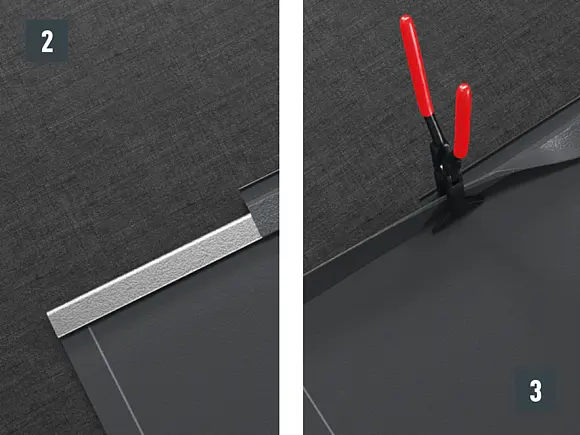

• Klip ca. 200 mm ind i den øverste fals, og klink den ud (billede 2).
• Den øverste isætningsfals kantes løbende (billede 3).
• Kant tillægget på 30 mm, og indfals gavllisten (billede 4).

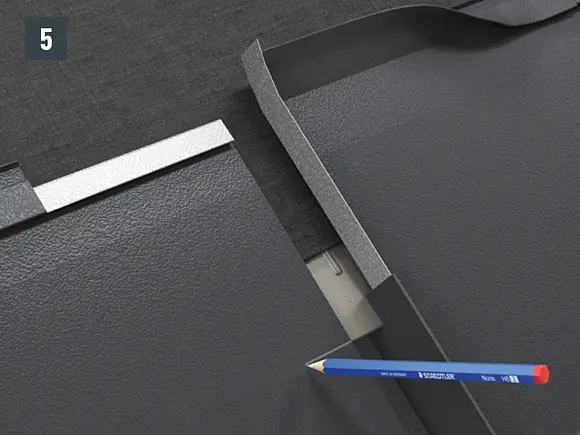

• Marker den tagplade R.16 / det tagpanel FX.12, der skal afkortes, ved tagafsatsen, og foretag tilskæringen (billede 5).

• Monter den tilskårne tagplade R.16 / det tilskårne tagpanel FX.12 (billede 6).
• De to tagplader R.16 / tagpaneler FX.12 falses sammen, og i isætningsområdet omlægges falsen (billede 7).

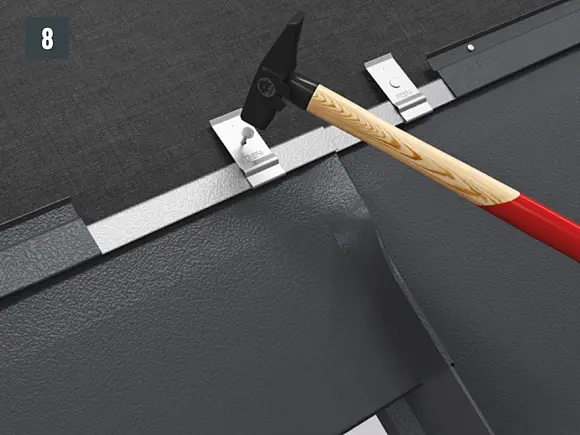

• Isætningsområdet ombukkes igen og fastgøres med patenthaft (billede 8).
• Den efterfølgende række tagplader R.16 / tagpaneler FX.12 kan så lægges gennemgående over hele bredden (billede 9).

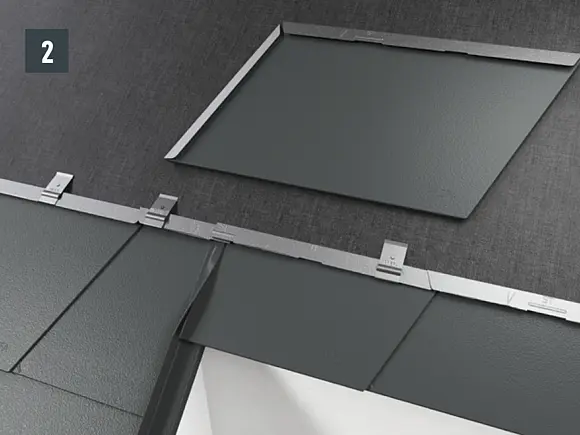

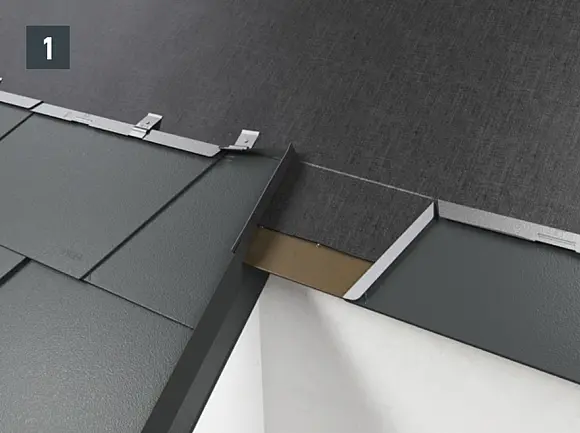

• Hvis tagafsatsen kræver en første række med afkortede spån, så kræver det, at tagspånene / tagspånene DS.19 afkortes (billede 1).
• Den efterfølgende spindelrække kan så lægges gennemgående over hele bredden (billede 2).
• Færdigdækket tagafsats (billede 3).

Ved tagafsatser med tagrombe 29 × 29 eller 44 × 44 skal der i de fleste tilfælde fremstilles en tilpasset tagudhængsinddækning. På den måde kan der begyndes med en startplade tagrombe 29 × 29 eller 44 × 44 (billede 1A + 1B).

Den efterfølgende tagromberække kan så lægges gennemgående over hele bredden (billede 2A og 2B).

Færdiglagt tagafsats (billede 3A og 3B).

Kant kantlisten 1.806 × 150 mm i henhold til den efterfølgende illustration (2 bøjninger).
