Snebeskyttelse

Klik på det ønskede emne for at komme direkte til den tilsvarende vejledning:

• Snestoppere
• Snefangssystem
• Snefangssystem XL
• Isklo til snefangssystem og snefangssystem XL
• Bjergsnesystem

Der skal placeres snestoppere over hele tagfladen på alle ikke beskårne rækker i henhold til det beregnede læggediagram. (Undtagen i området med tilbehørs- og monteringsdele.) På udsatte steder skal der om nødvendigt også anvendes snefang. Der skal tages hensyn til konstruktive indbygninger som kvistvinduer, skorsten osv. i henhold til standarderne.

Over husindgange og offentligt tilgængelige områder kan der som ekstra foranstaltning anbringes et snefangsanlæg eller et snefangssystem. I områder ved kvistvinduer, skorstene, solfangere, tagluger, tagvinduer, ventilationsrør, kiler osv. kan det afhængigt af omgivelserne være formålstjenligt at anbringe ekstra snetilbageholdelsesanordninger (forøget antal snestoppere eller snefangsanlæg). Monter snestopperne i henhold til de beregnede læggediagrammer, afhængigt af taghældning og snebelastning. Fastgør hver stopper med mindst 2 rillesøm. Anvend kun originale snestoppere.

Fra en taghældning på 45° udføres en kombination med snefangs- og snetilbageholdelsessystemer (= snefangssystem på tagudhænget).

Snestopperne monteres efter de følgende læggediagrammer, afhængigt af snebelastning og taghældning. De læggediagrammer, der skal anvendes, er vist i tabellerne nedenfor. Vær opmærksom på angivelsen af taghældningen i vertikal retning og angivelsen af snebelastning på jorden (sk) i horisontal retning. De snebelastninger (sk), der skal tages i betragtning for det pågældende byggeprojekt, fremgår af de nationale standarder og regelsæt.

Forudsætninger

• Monteringsvejledningen til snestopperne skal overholdes.
• For tagkonstruktioner med h>1,0 m kræves en separat verifikation.
• Der er ikke taget højde for sneoverhæng!
• Formkoefficient for snebelastning med µ=0,80.

Snestopperne skubbes op i den midterste pladeudstansning og fastgøres med mindst 2 rillesøm. Anvendelsen af snestoppere påvirker ikke antallet af clips ved pladerne.

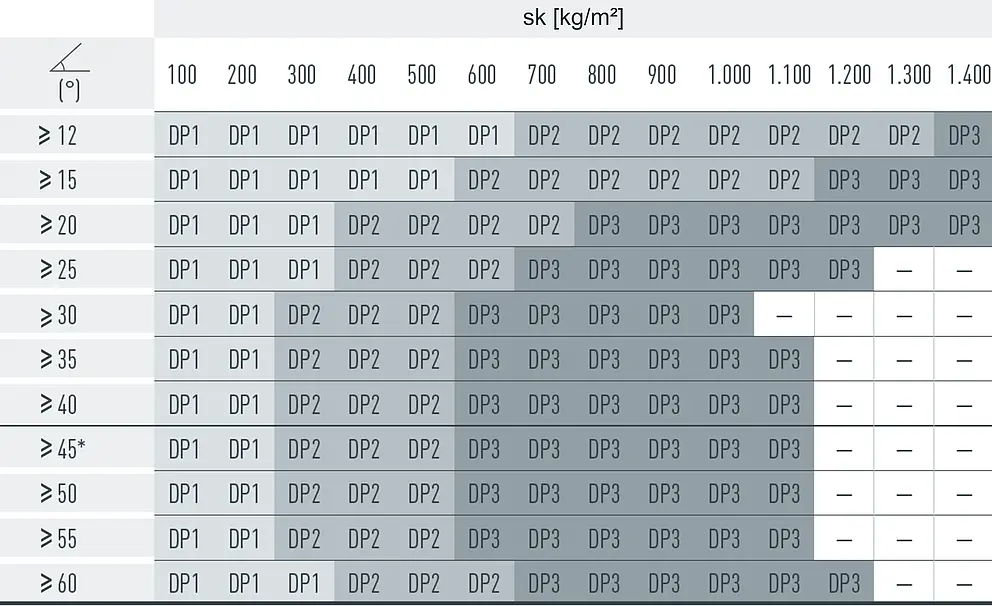

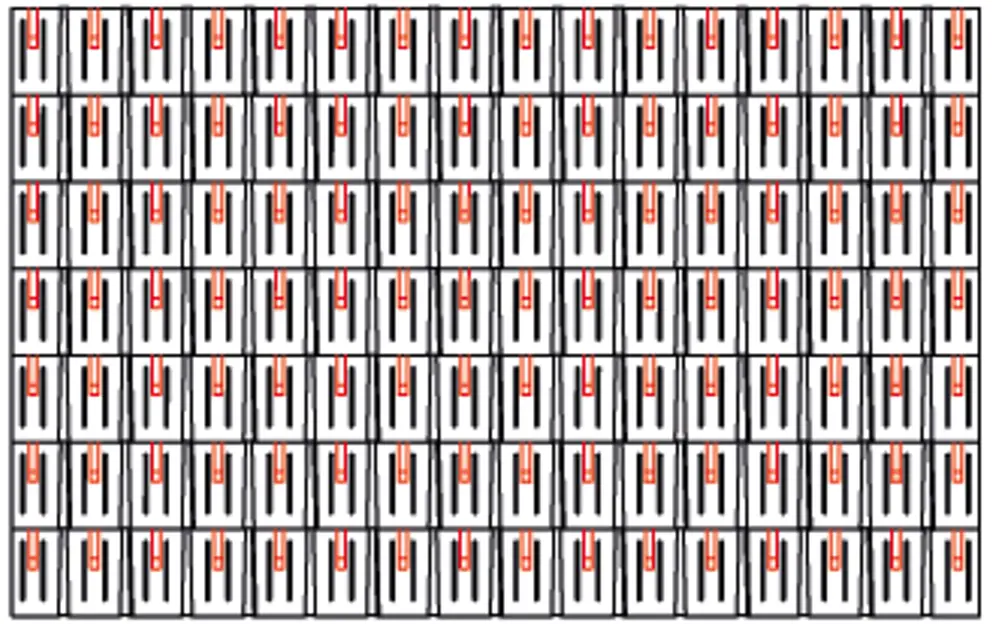

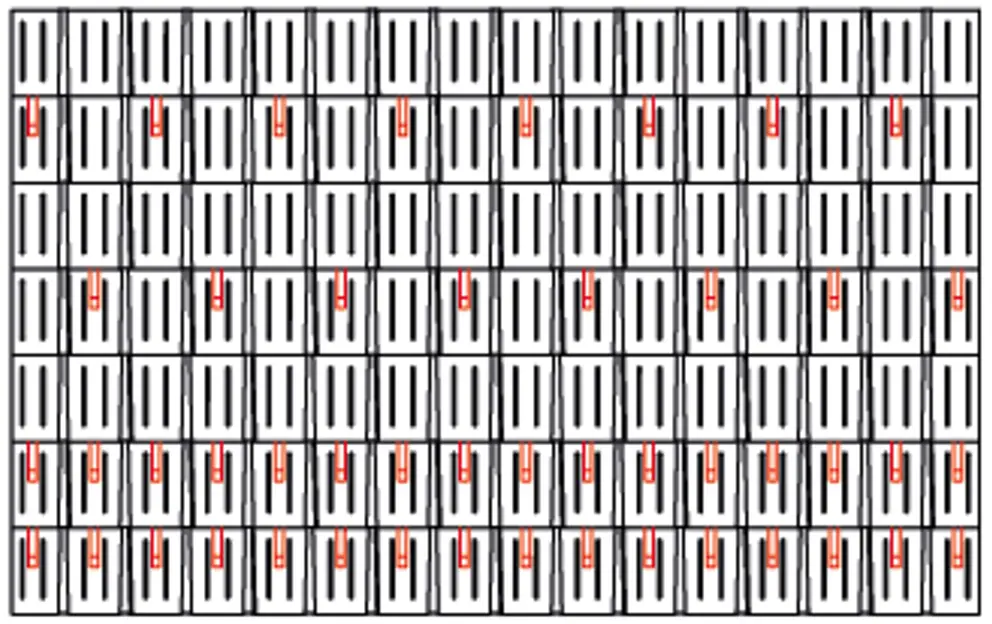

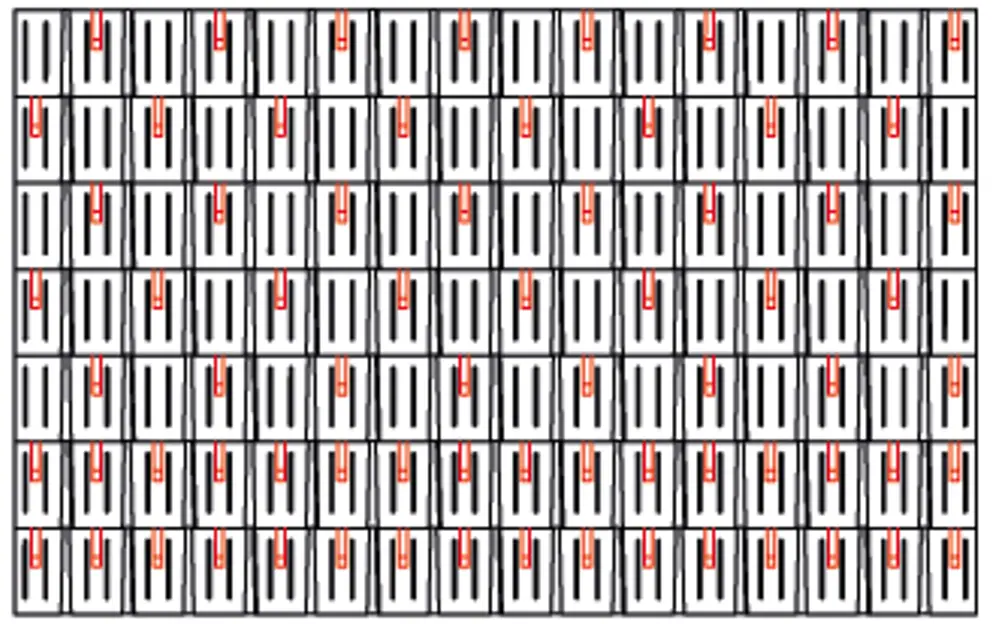

Ved tagplader monteres der 2, 4 eller 8 stk. snestoppere pr. m² (se nedenstående tabel – læggediagram DP1, DP2 og DP3). De to første rækker skal forsynes med snestoppere gennemgående.

Snestopperne skubbes op i den venstre af de to spånudstansninger og fastgøres med mindst 2 rillesøm. Anvendelsen af snestoppere påvirker ikke antallet af clips ved spånene.

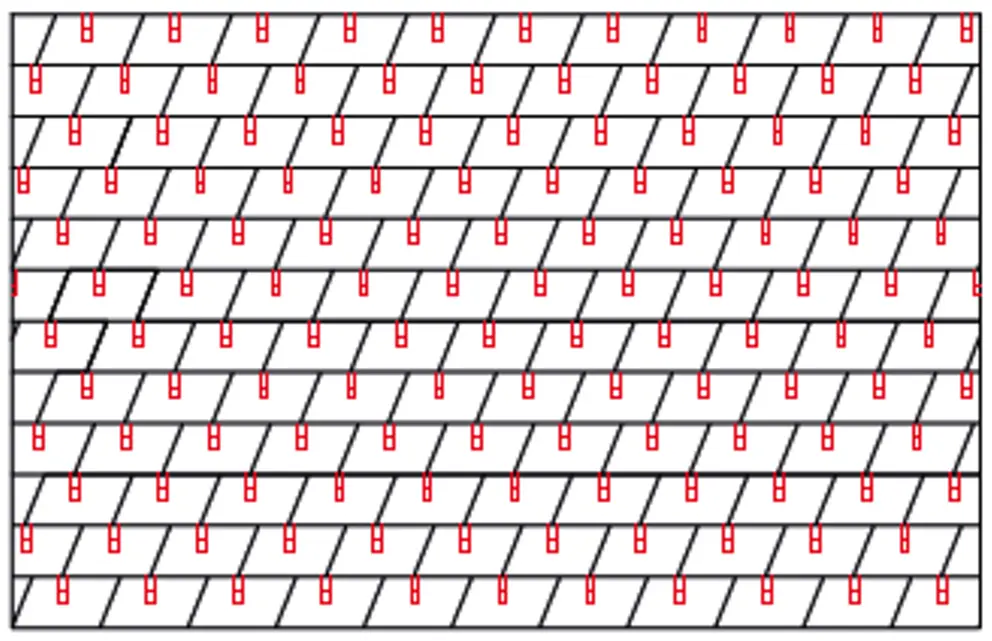

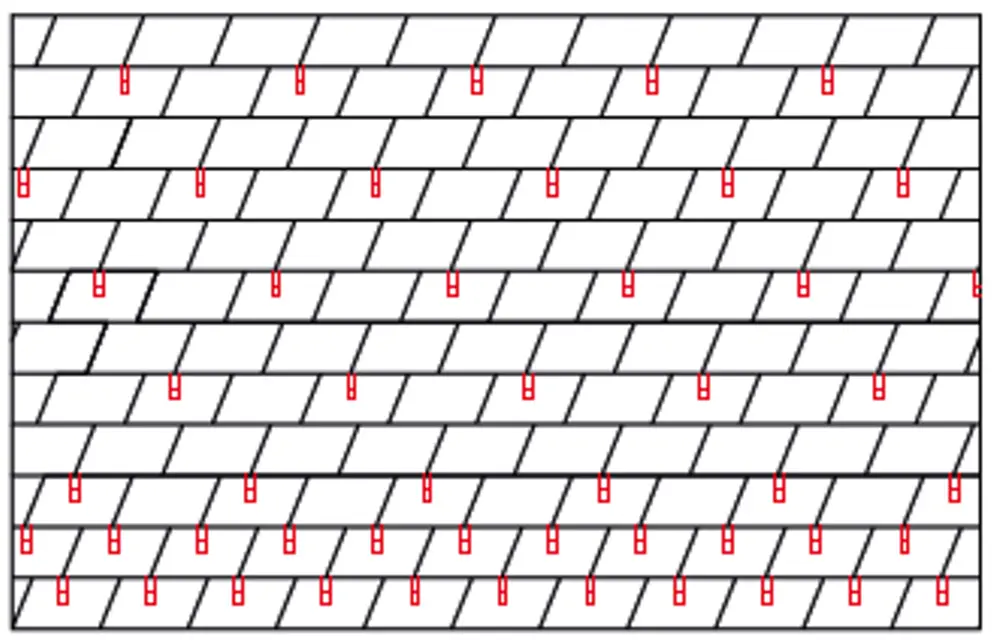

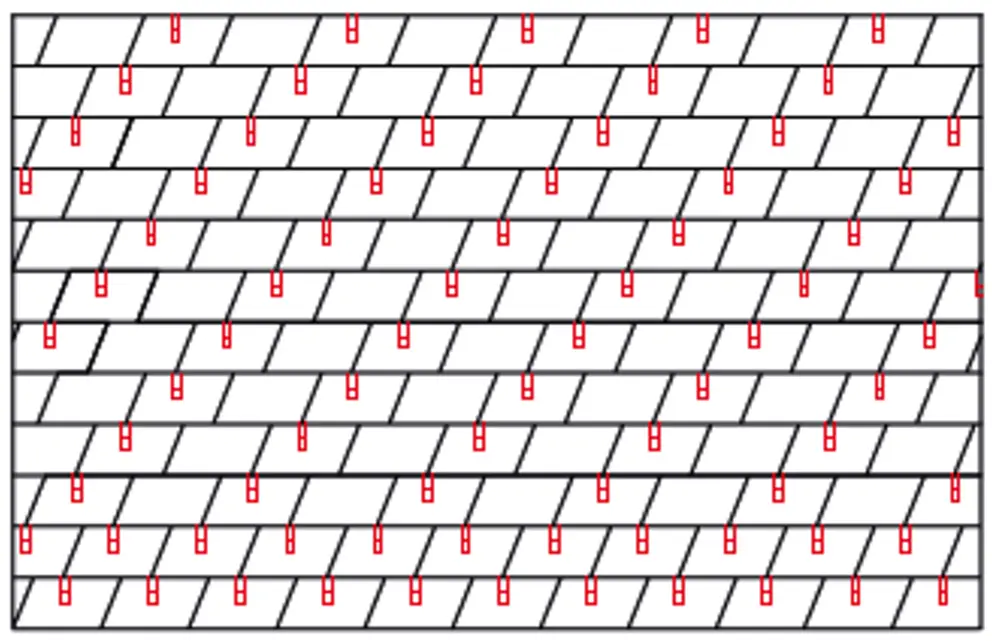

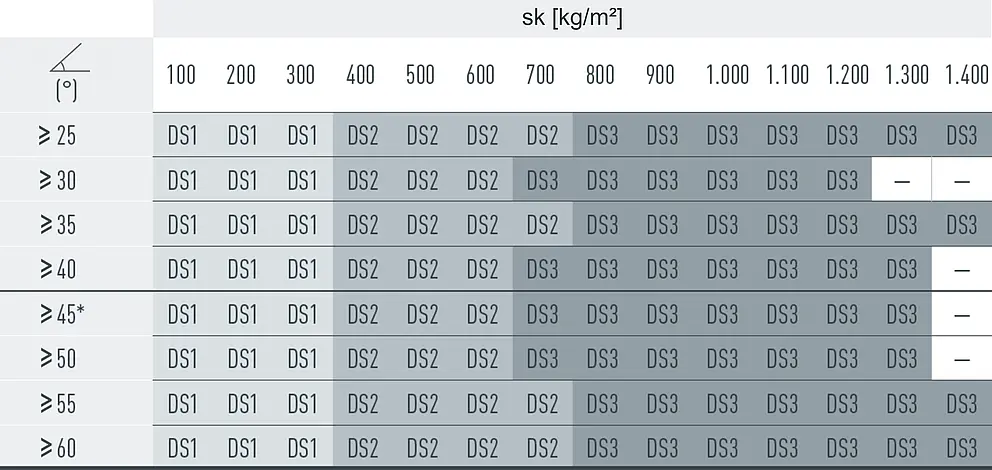

Ved tagspån monteres der 2,5, 5 eller 10 stk. snestoppere pr. m² (se nedenstående tabel – læggediagram DS1, DS2 og DS3). De to første rækker skal forsynes med snestoppere gennemgående.

Snestopperne skubbes op i den venstre af de to udstansninger i tagspånen DS.19 (mærkning "ST") og fastgøres med mindst 2 rillesøm. Anvendelsen af snestoppere påvirker ikke antallet af clips ved DS.19.

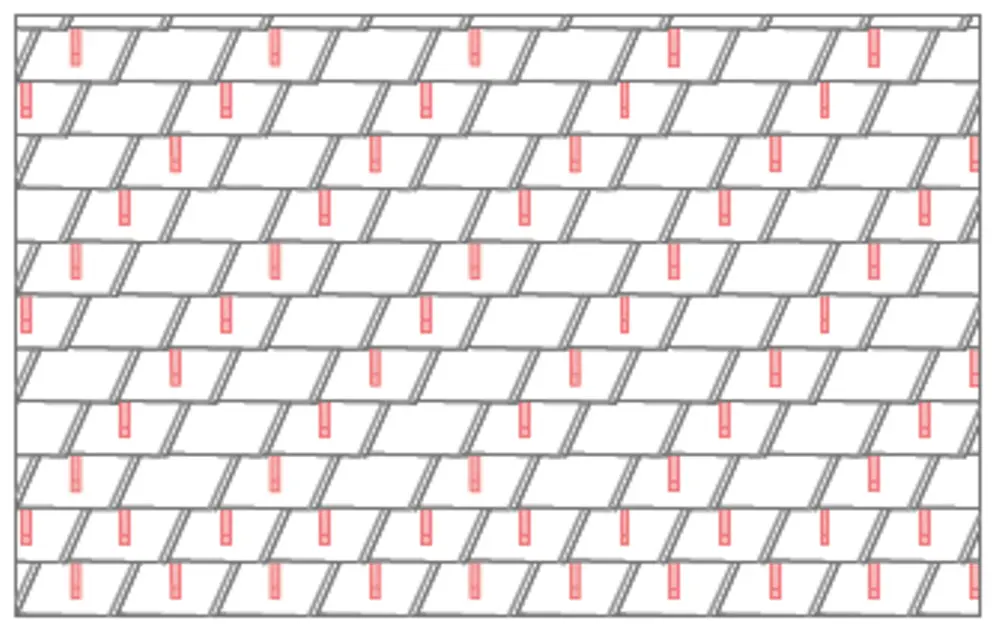

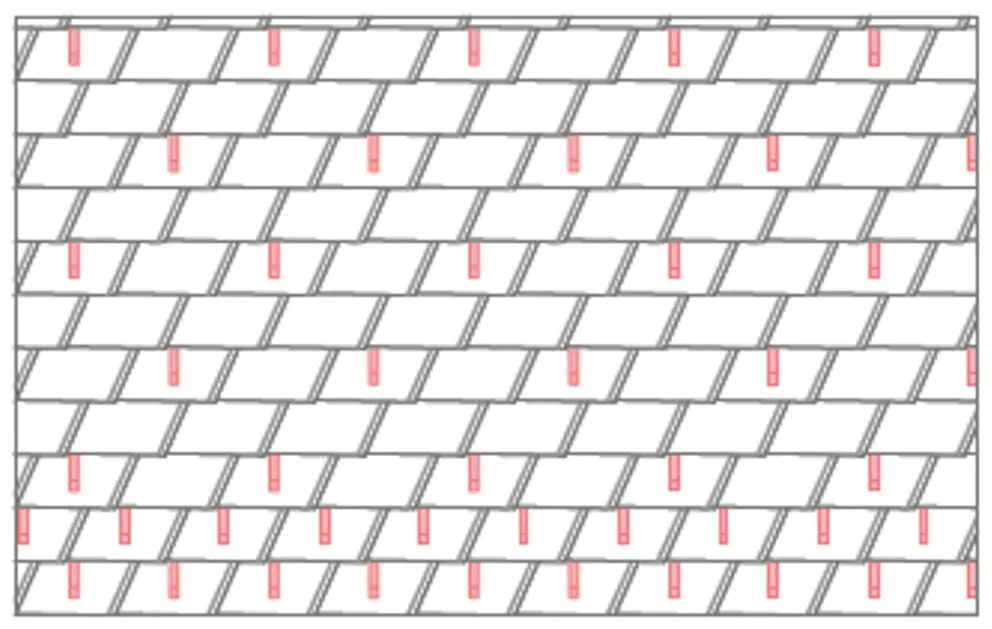

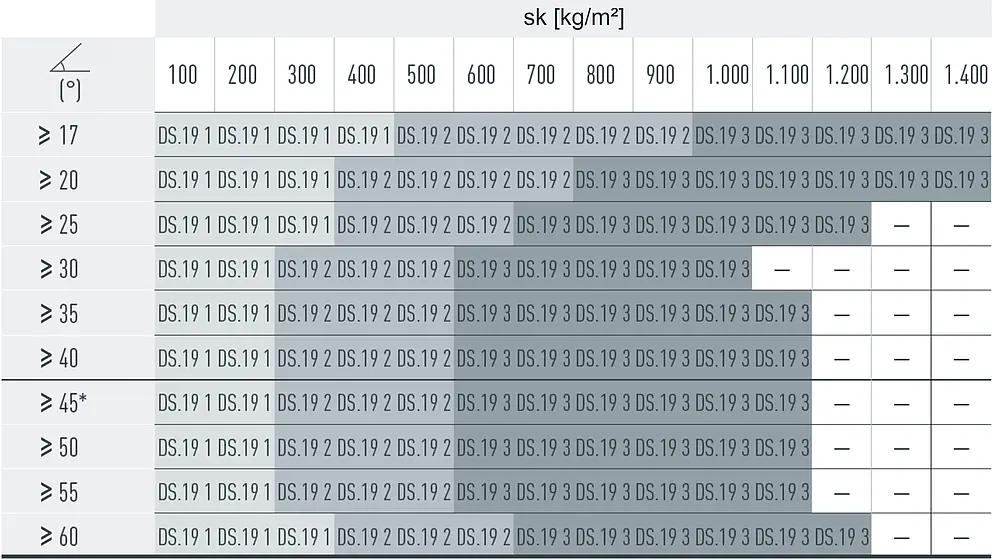

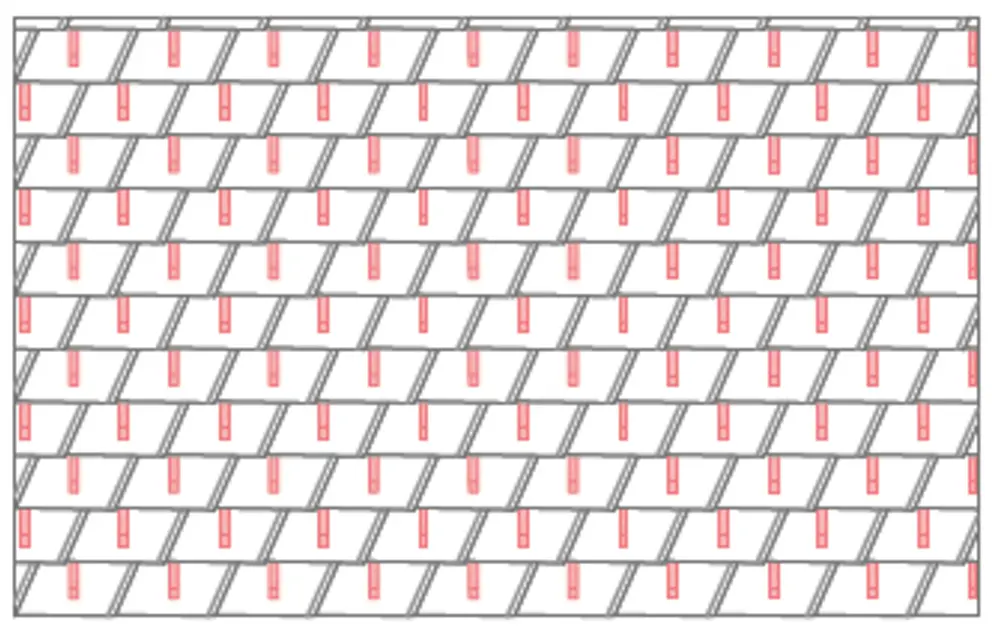

Ved tagspån DS.19 monteres der 2, 4 eller 8 stk. snestoppere pr. m² (se tabellen – læggediagram DS.19 1, DS.19 2 og DS.19 3). De to første rækker skal forsynes med snestoppere gennemgående.

Snestopperne skubbes op i midten af udtagningen til tagromberne 29 × 29 og fastgøres med mindst 2 rillesøm. Når der monteres en snestopper, er en ekstra clipsfastgørelse ikke nødvendig på denne tagrombe 29 × 29.

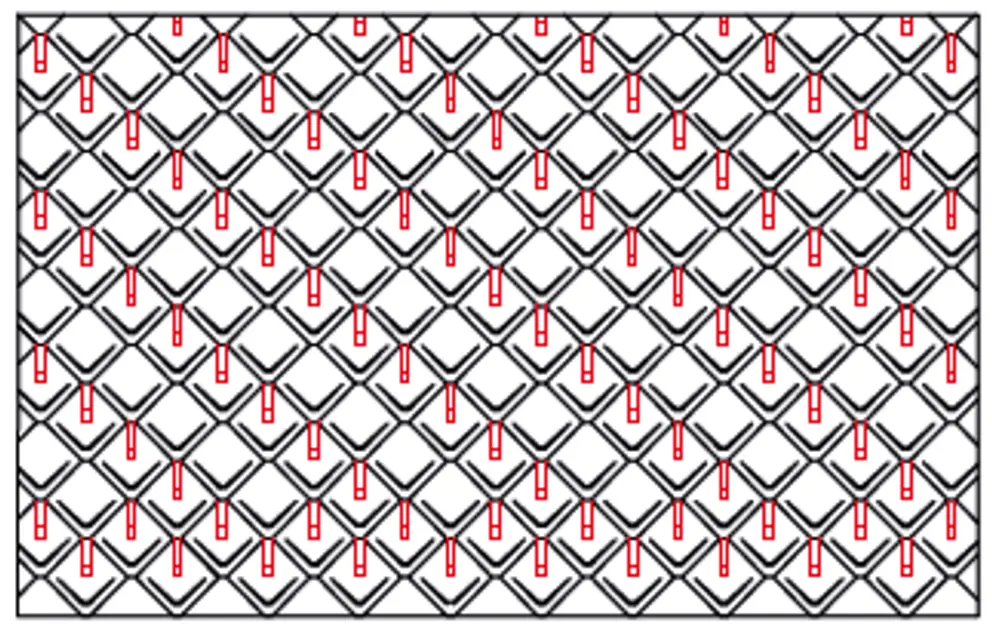

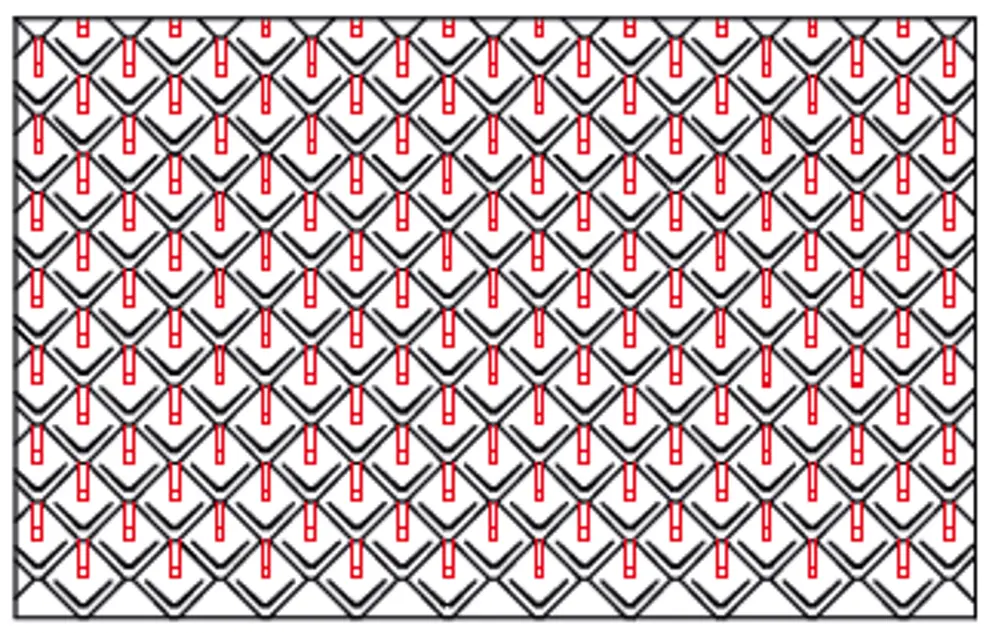

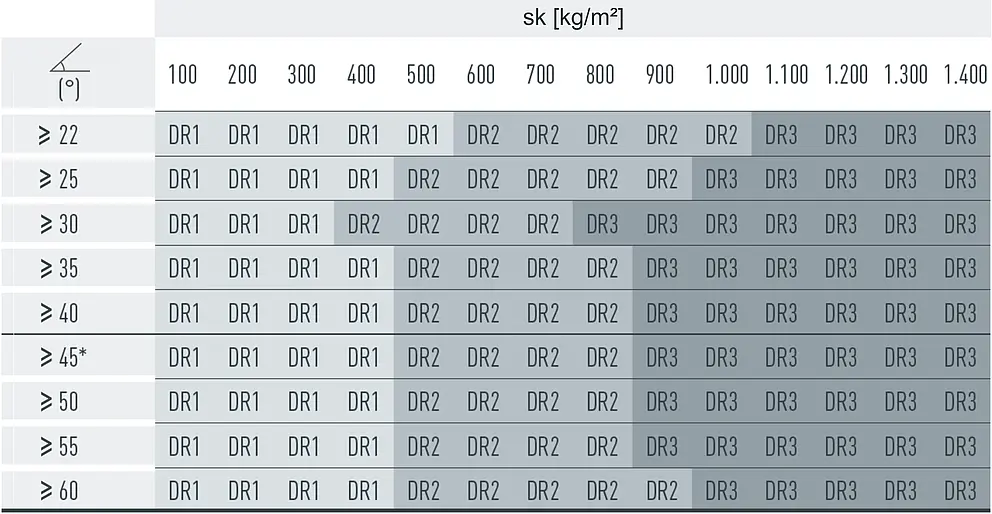

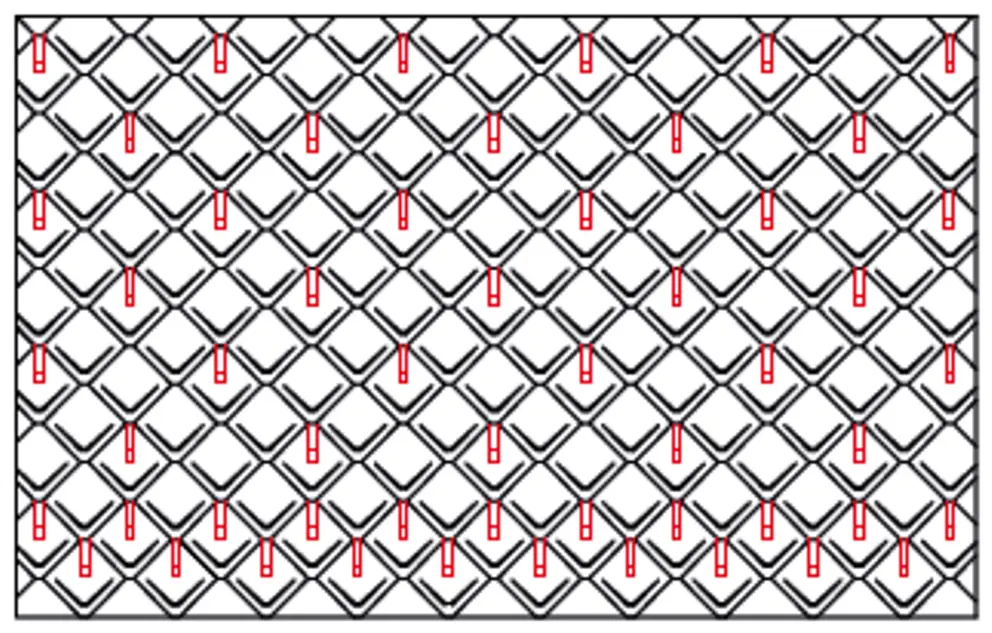

Ved tagromber 29 × 29 monteres der 3, 6 eller 12 stk. snestoppere pr. m² (se nedenstående tabel – læggediagram DR1, DR2 og DR3). De to første rækker skal forsynes med snestoppere gennemgående.

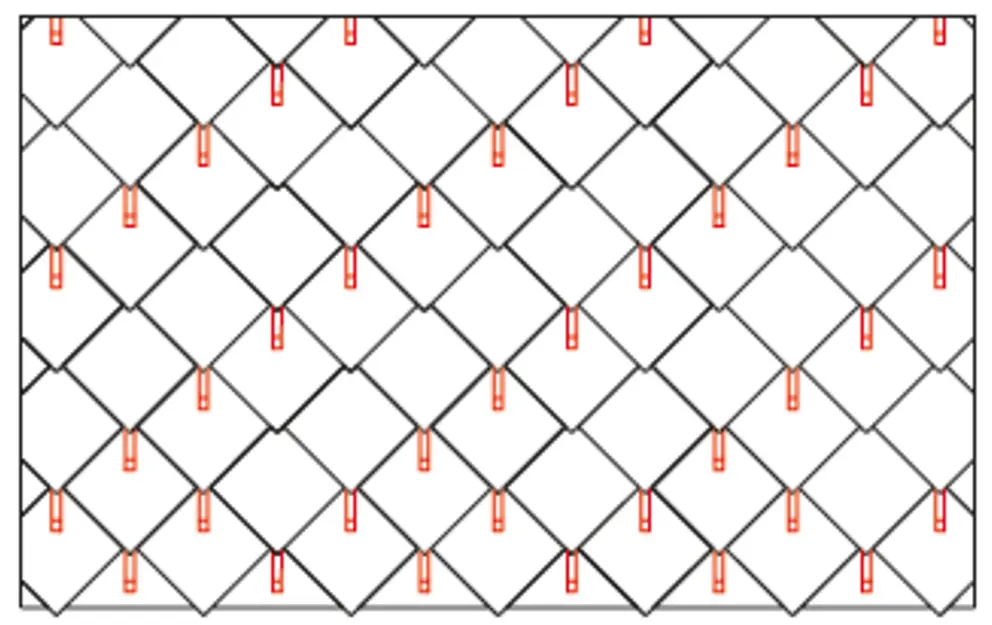

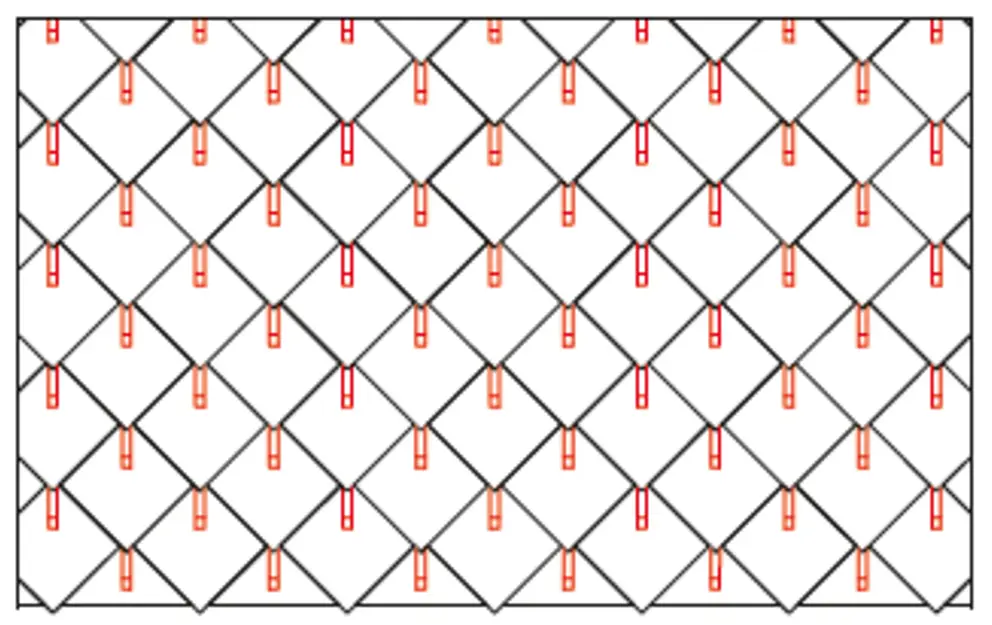

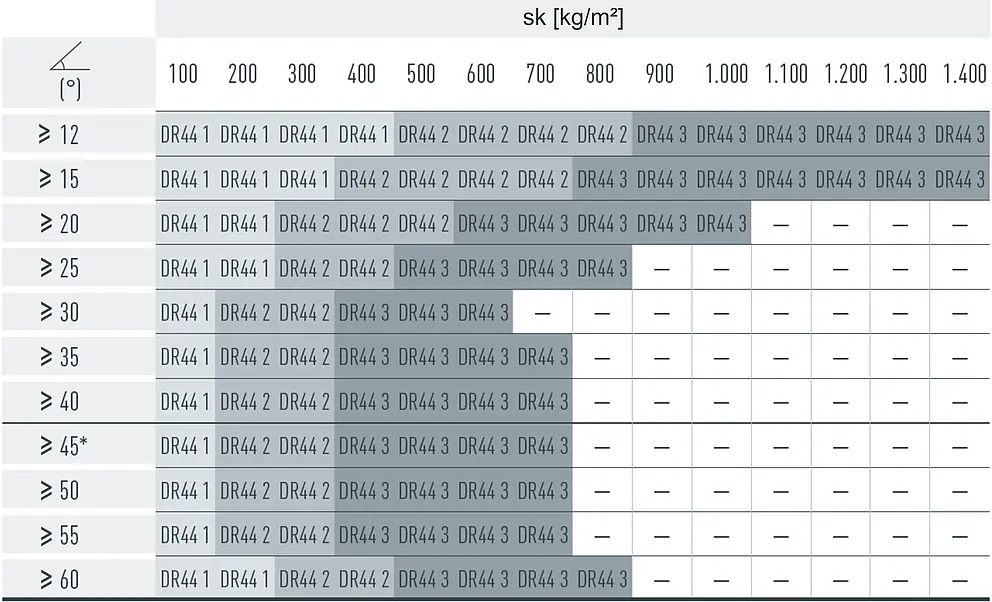

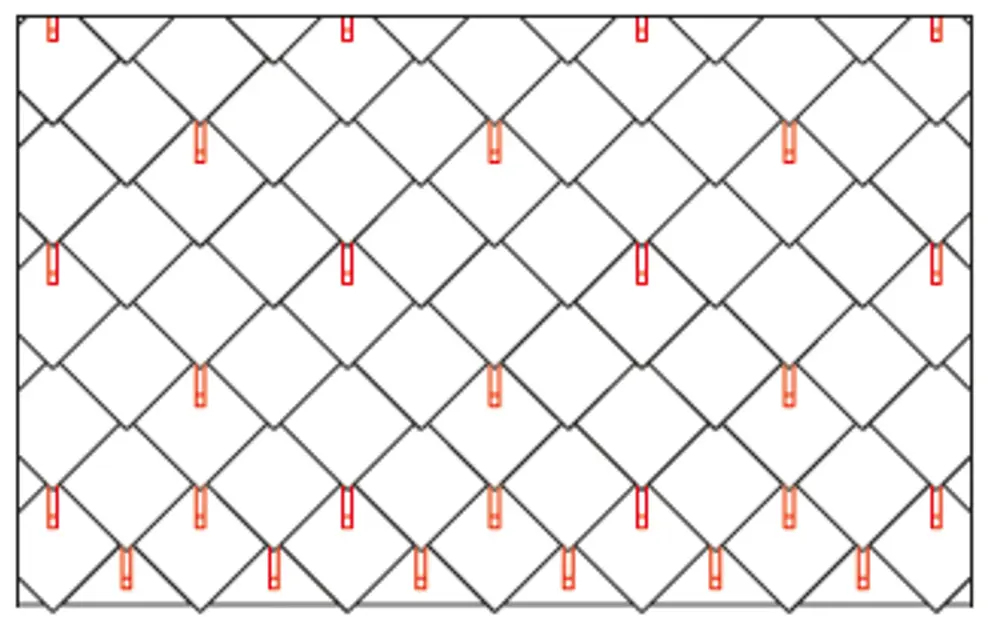

Snestopperne skubbes op i midten af udtagningen til tagromberne 44 × 44 og fastgøres med mindst 2 rillesøm. Anvendelsen af snestoppere påvirker ikke antallet af fastgørelser for tagromberne 44 × 44. Ved tagromber 44 × 44 monteres der pr. m² 1,3, 2,6 eller 5,2 stk. snestoppere (se nedenstående tabel – læggediagram DR44 1, DR44 2, DR44 3). De to første rækker (startplader til tagromber 44 × 44 og den første række tagromber 44 × 44) skal forsynes med snestoppere gennemgående.

Snestopperne skubbes op ved den ophvælvede prægning på falsen og fastgøres med mindst 2 rillesøm. Anvendelsen af snestoppere påvirker ikke antallet af fastgørelser for tagpladerne R.16.

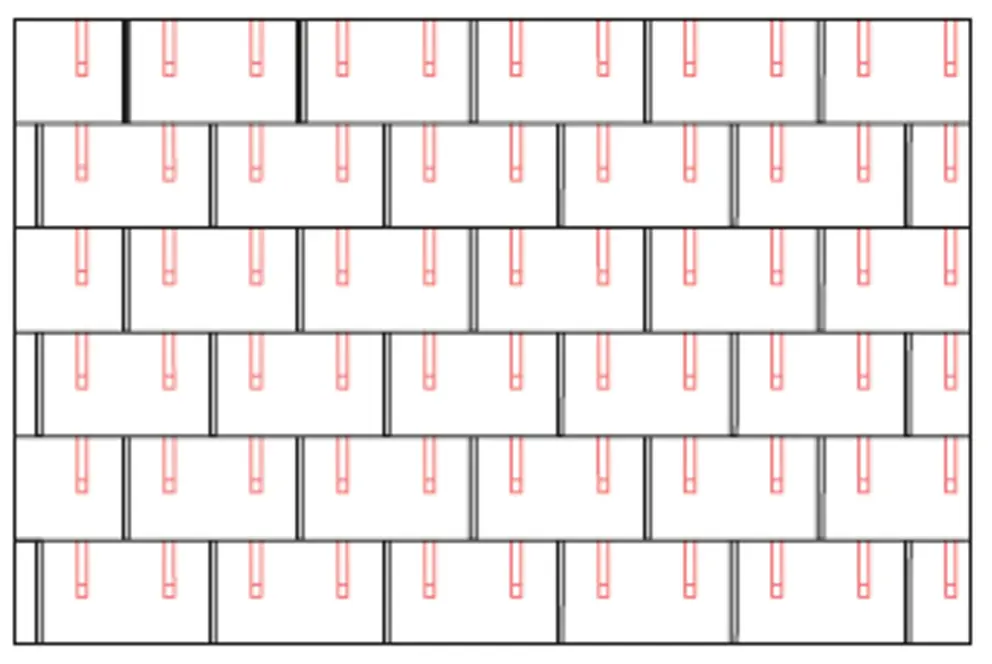

Ved tagplader R.16 monteres der pr. m² 1,7, 3,4 eller 6,8 stk. snestoppere (se nedenstående tabel og læggediagram R.16 1, R.16 2 og R.16 3). De to første rækker skal forsynes med snestoppere gennemgående.

Snestopperne skubbes op ved den ophvælvede prægning på falsen og fastgøres med mindst 2 rillesøm. Anvendelsen af snestoppere påvirker ikke antallet af fastgørelser for tagpanelerne FX.12.

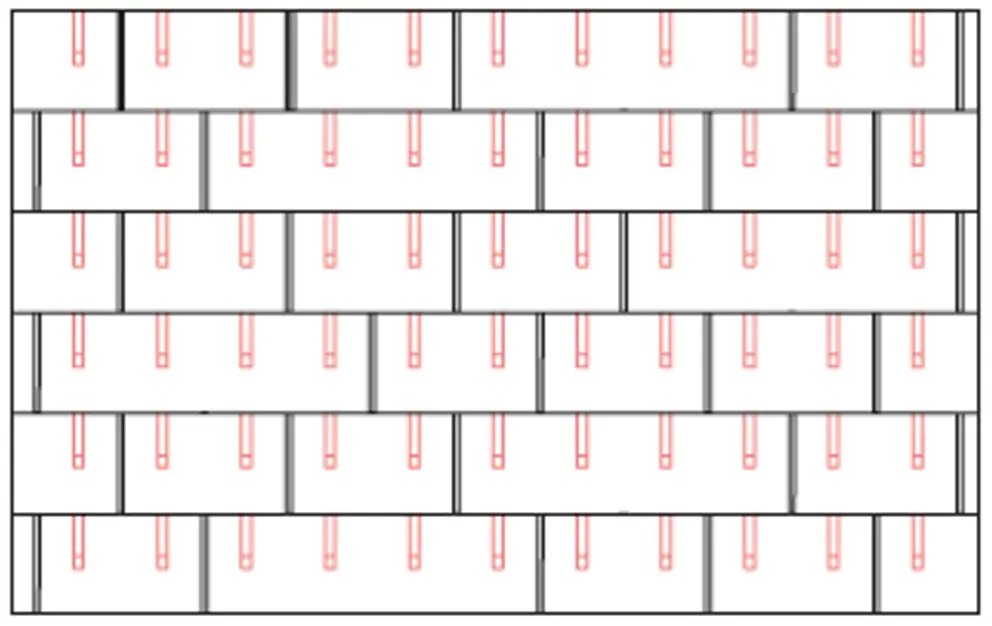

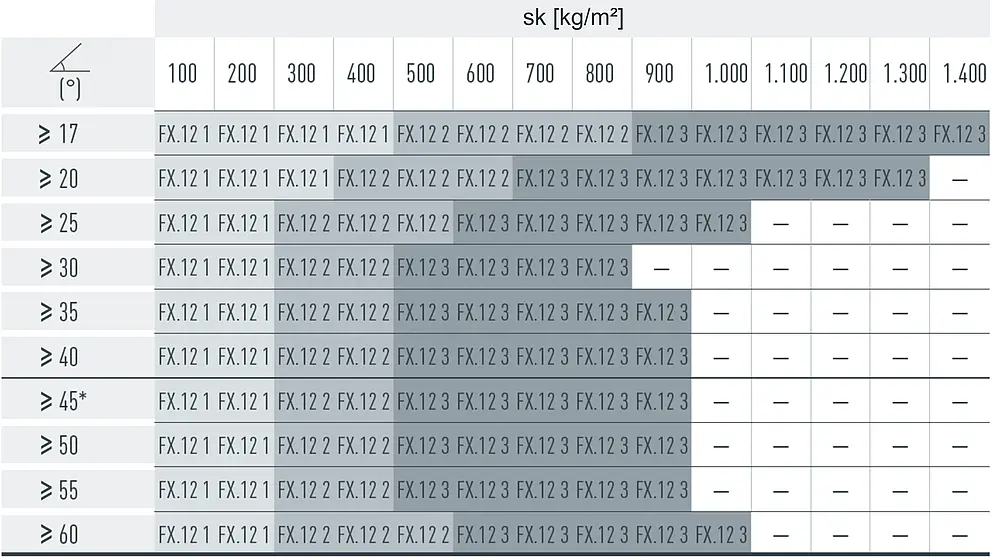

Ved tagpanelerne FX.12 monteres der pr. m² 1,7, 3,4 eller 6,8 stk. snestoppere (se nedenstående tabel og læggediagram FX.12 1, FX.12 2 og FX.12 3). De to første rækker skal forsynes med snestoppere gennemgående.

Principielt monteres FX.12-tagpanelerne uregelmæssigt med en forskydning af den vertikale vinkelfals på mindst 220 mm. På grund af den vilkårlige forskydning af tagpanelerne FX.12 er et symmetrisk læggediagram ikke muligt. Hvis det er planlagt at anvende snestoppere til FX.12, anbefales det at montere tagpanelerne FX.12 med regelmæssig forskydning. Det påvirker det uregelmæssige udtryk, som normalt tilstræbes med tagpanelerne FX.12, men kun på den måde er et regelmæssigt læggediagram med snestoppere muligt (billede 1 + 2).

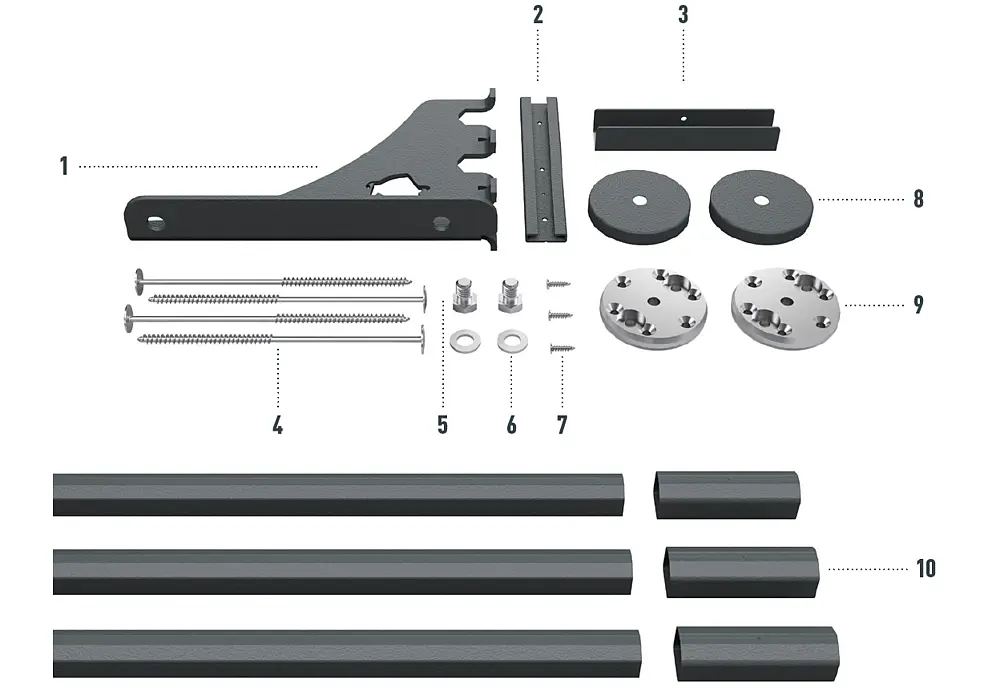

Snekrogene monteres med to foddele på tagbeklædningen. Monteringsprofilerne sættes i snekrogene og fastgøres med fastgørelsesbøjler. Derefter forbindes monteringsprofilerne indbyrdes med muffer – samlet højde med foddele: 219 mm.

Snefangssystemet kan også monteres senere.

Afhængigt af projekt- og beliggenhedsforhold kan det være nødvendigt at montere flere snefangsrækker. De maksimalt tilladte afstande skal beregnes afhængigt af snebelastningen, taghældningen og spærafstanden.

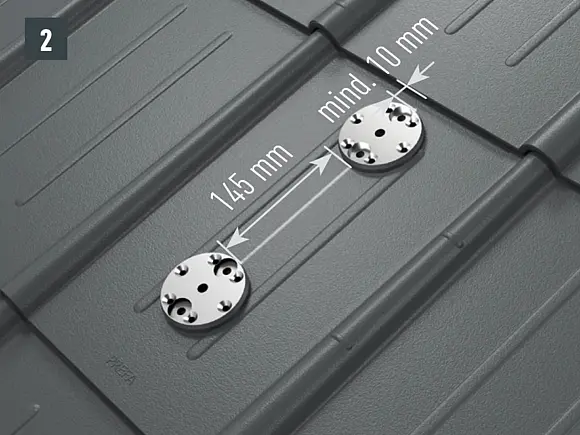

Marker spærmidten. Den øverste foddel (yderkant) skal have en afstand på mindst 10 mm til den overliggende fals. Overhold afstanden mellem de to foddele på 145 mm (målt indvendigt) (billede 1).

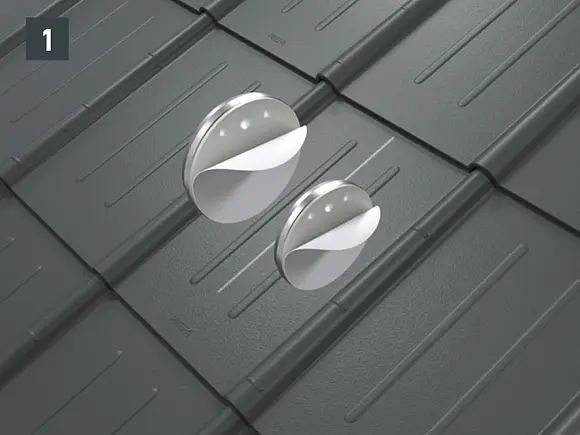

Til fastgørelsen på spæret skal borehullerne (∅  8,5 mm) ligge i snekrogens akse (spærforløb) – fastgørelsesskruerne i samme akse som spæret. Træk beskyttelsesfolien på bagsiden af foddelene af, placer dem, og klæb dem fast (billede 2).

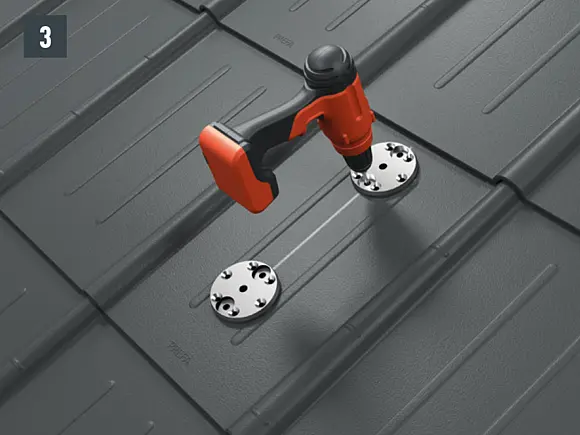

• Forboring af skruehullerne i underkonstruktionen med Ø 4,1 mm bor, boredybde ca. 50 mm (billede 3).

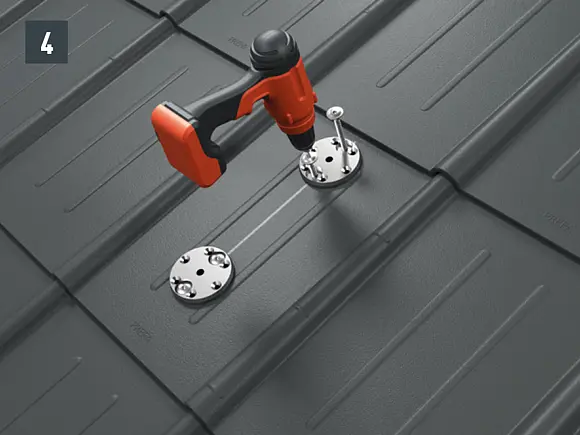

• Fastskruning af foddelene på spæret med hver 2 fastgørelsesskruer 8 × 220 mm (ved to-skals konstruktion) eller 8 × 120 mm (ved en-skals konstruktion), indtil fladetætningen presses mod tagdækningen eller underkonstruktionen. Med den korrekte forarbejdning hvælves fladetætningen lidt udad (påsætning til boremaskine: Tx40) (billede 4).
• Anbringelse (pålægning) af afdækningskapperne på foddelene (billede 5).

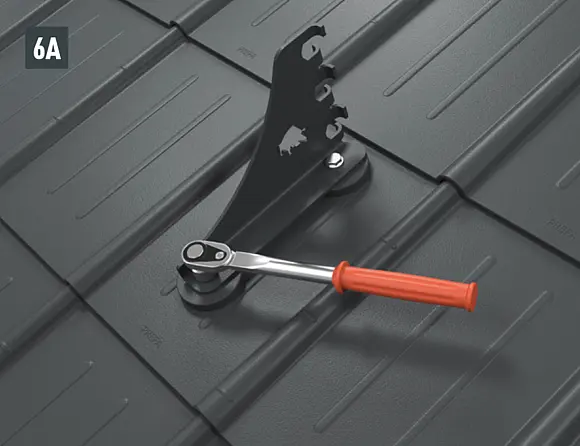

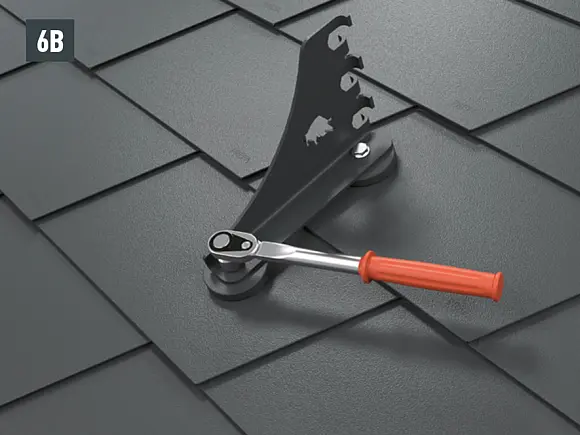

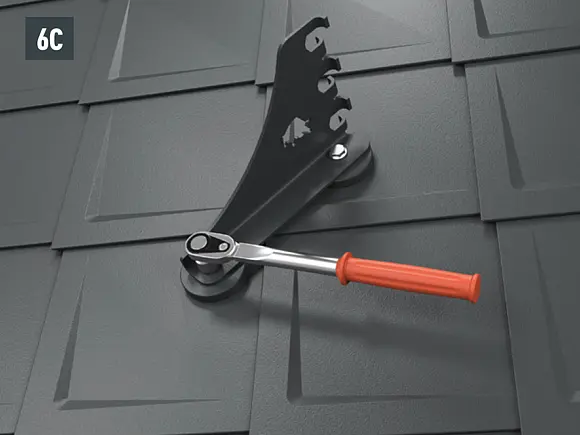

• Montering af snekrogene på foddelene ved hjælp af de to sekskantskruer (M12) (str. 19, tilspændingsmoment: 35 Nm) ved tagplader (billede 6A), tagspån (billede 6B), tagromber (billede 6C), R.16 og FX.12 (billede 6D).

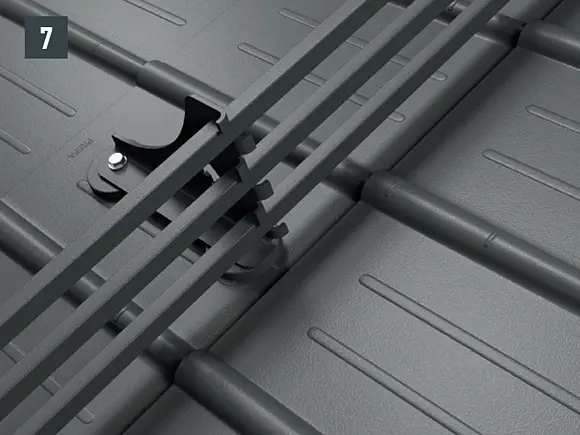

• Sæt monteringsprofilerne i de monterede kroge svarende til udtagningerne. Fremspringet i kantområdet må maksimalt være 30 cm (billede 7).

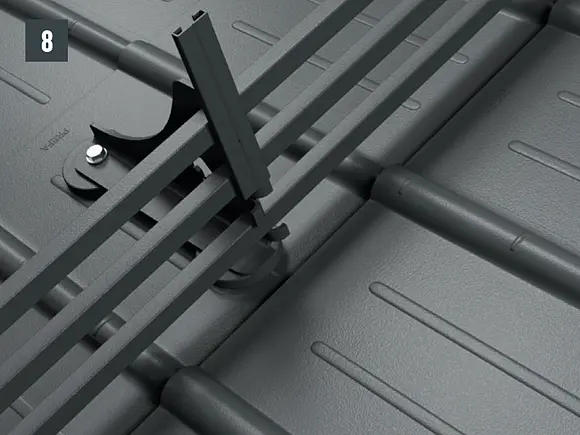

• Sæt lukkeprofilen på krogen ovenfra, når de 5 monteringsprofiler er monteret (forboret hul forneden) (billede 8).

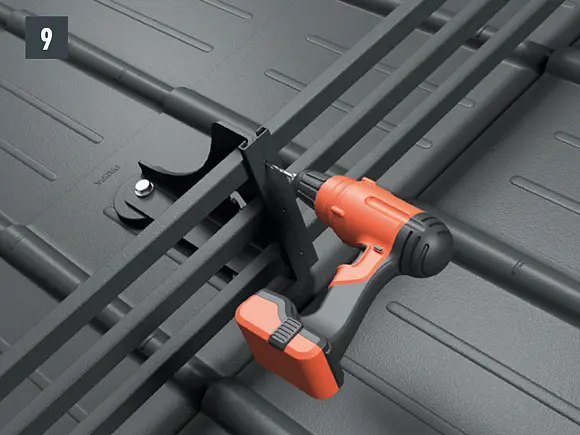

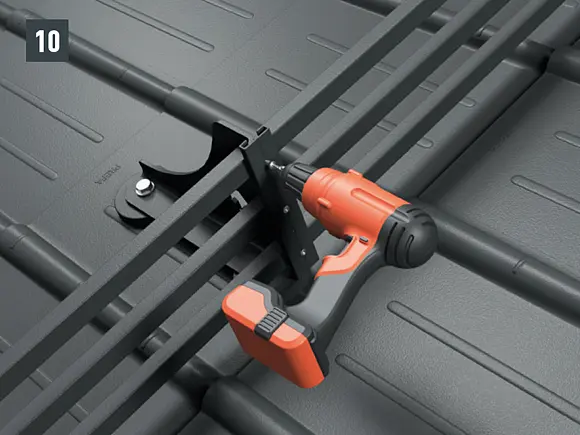

• Fastgør hver monteringsprofil én gang midt på profillængden med de medfølgende selvskærende skruer 5,5 × 25 mm TX25 (1 stk. pr. monteringsprofil) for at forhindre en forskydning af stængerne til siden og for at sikre muligheden for profiludvidelse mod venstre og højre (billede 9).

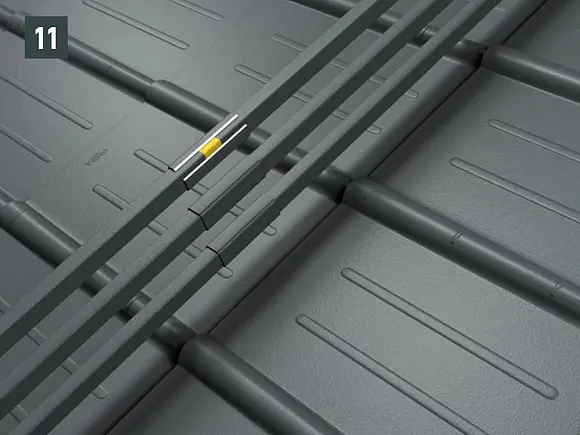

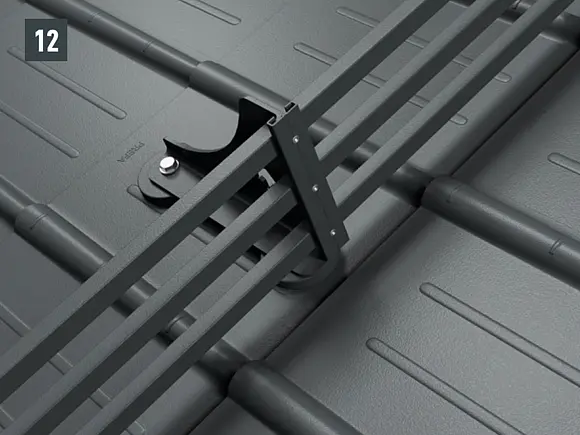

• Forbind monteringsprofilerne i stødområdet med de medfølgende forbindelsesmuffer. Forbindelseselementerne har et skumelement for at kunne optage varmebetingede længdeudvidelser (billede 11).

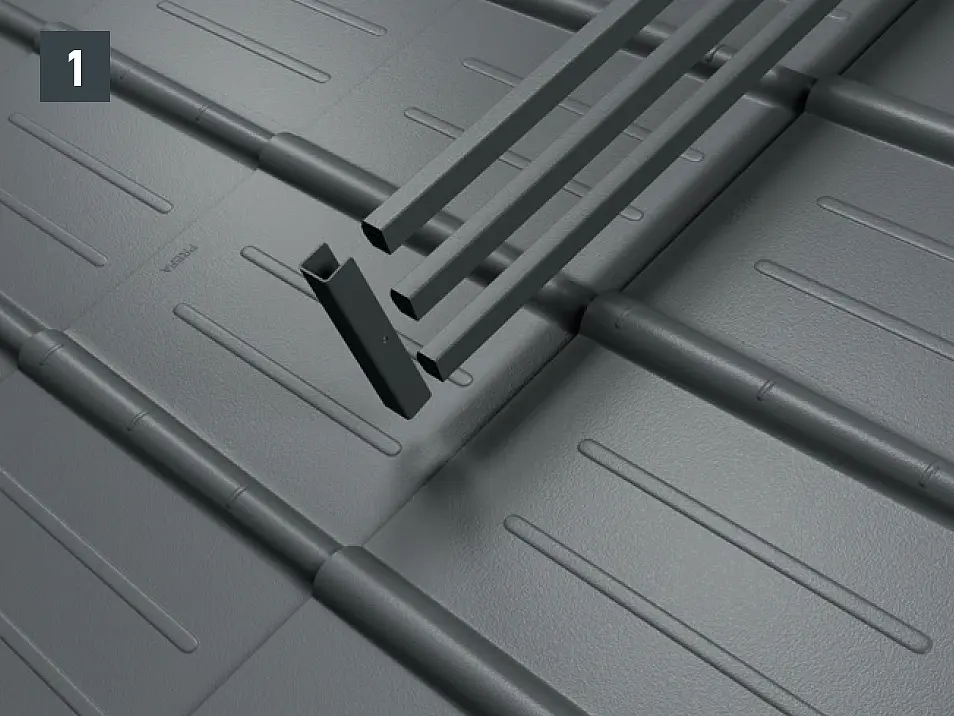

• Sæt snefangssystem-afslutningen på monteringsprofilerne (billede 1).

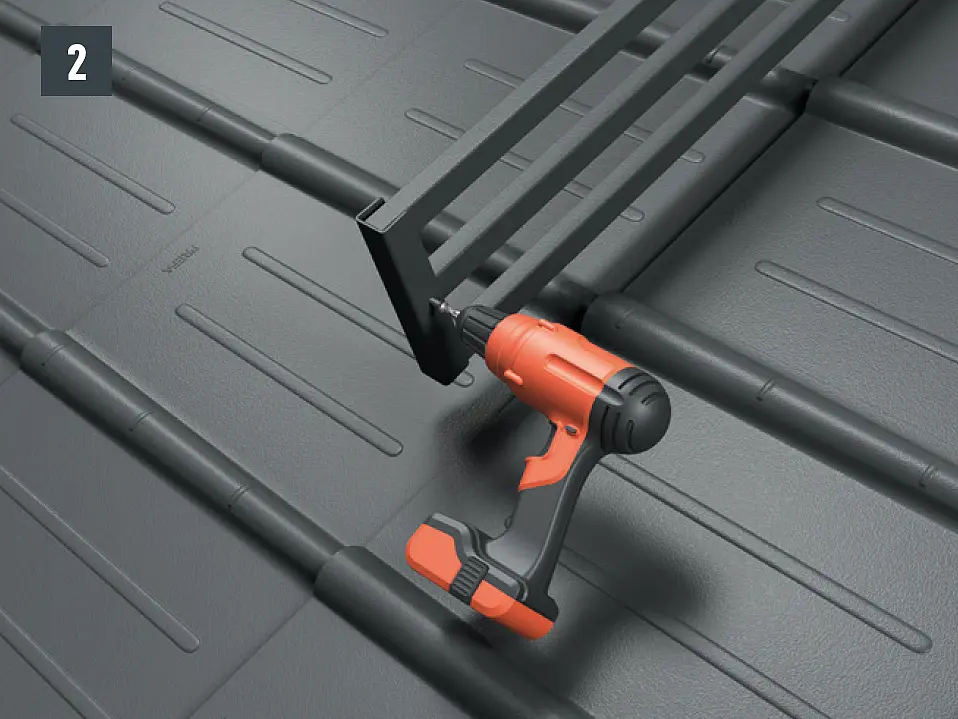

• Fastgør afslutningen med den medfølgende fastgørelsesskrue (billede 2).

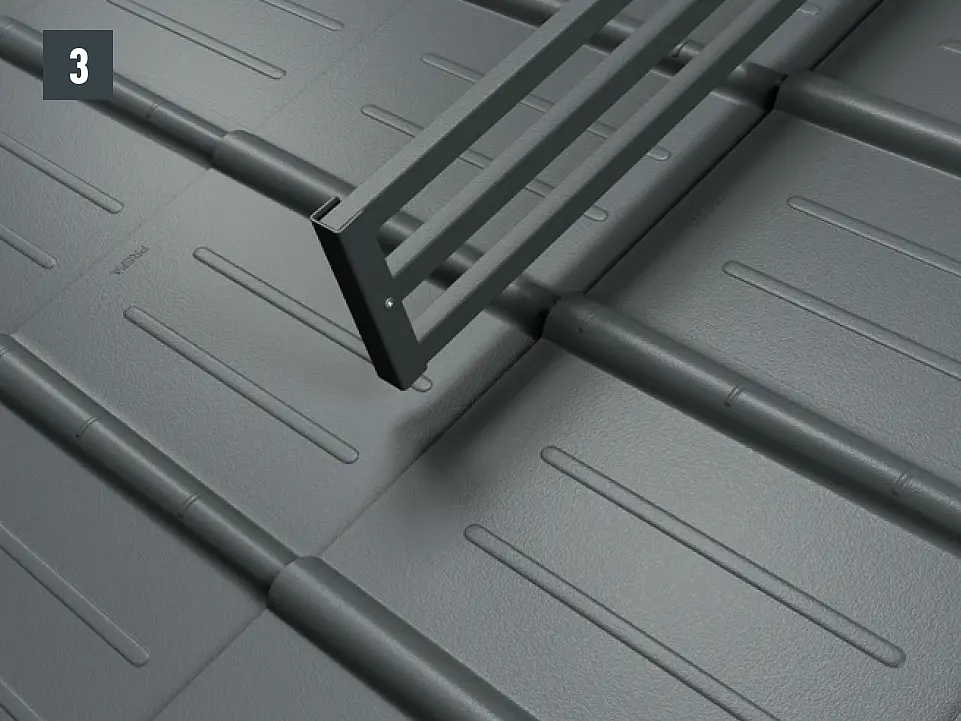

• Færdigmonteret afslutning til snefangssystemet (billede 3).

Snestopkrogen XL monteres med to foddele i spærene på tagbeklædningen. Monteringsprofilerne sættes i snestopkrogene XL og fastgøres med fastgørelsesbøjler. Derefter forbindes monteringsprofilerne indbyrdes med muffer – samlet højde 360 mm.

Snefangssystemet XL kan også eftermonteres.

Afhængigt af projekt- og beliggenhedsforhold kan det være nødvendigt at montere flere snefangsrækker. De maksimalt tilladte afstande skal beregnes afhængigt af snebelastningen, taghældningen og spærafstanden.

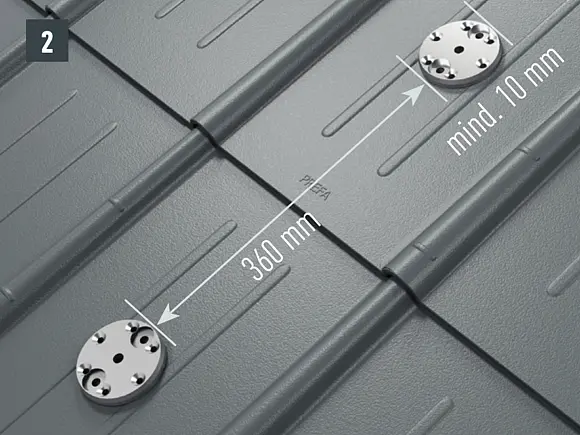

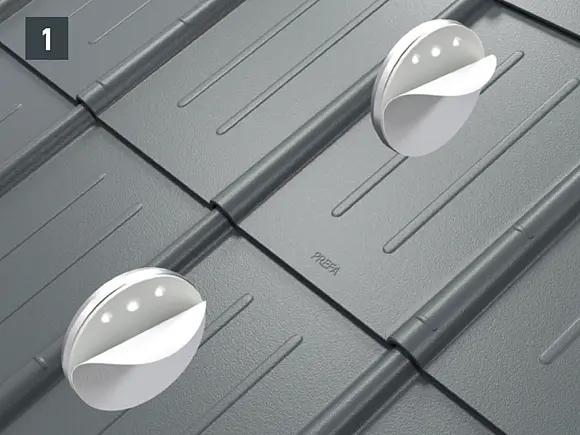

• Marker spærmidten. Den øverste foddel (yderkant) skal have en afstand på mindst 10 mm til den overliggende fals. Overhold afstanden mellem de to foddele på 360 mm (målt indvendigt).
• Til fastgørelsen på spæret skal borehullerne (Ø 8,5 mm) ligge på aksen for snestopkrogen XL (spærforløb) – Fastgørelsesskruerne i samme akse som spærene. Træk beskyttelsesfolien på bagsiden af foddelene af, placer dem, og klæb dem fast (billede 1 + 2).

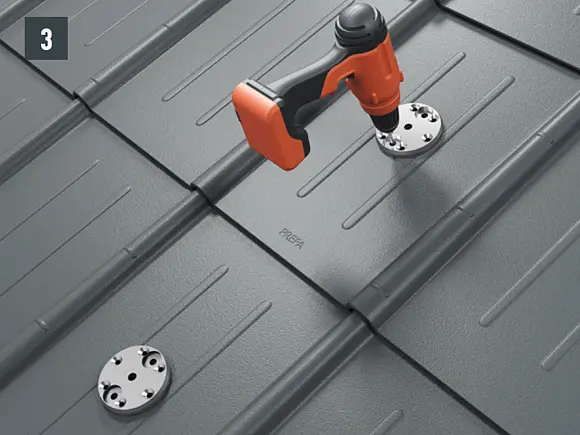

• Forboring af skruehullerne i underkonstruktionen med Ø 4,1 mm bor, boredybde ca. 50 mm (billede 3).

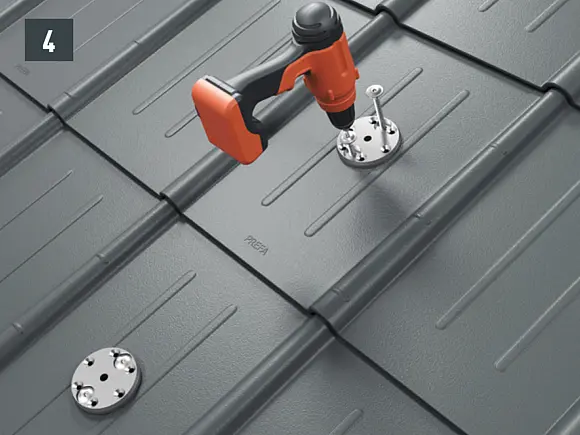

• Fastskruning af foddelene på spæret med hver 2 fastgørelsesskruer 8 × 220 mm (ved to-skals konstruktion) eller 8 × 120 mm (ved en-skals konstruktion), indtil fladetætningen presses mod tagdækningen eller underkonstruktionen. Med den korrekte forarbejdning hvælves fladetætningen lidt udad (påsætning til boremaskine: Tx40) (billede 4).

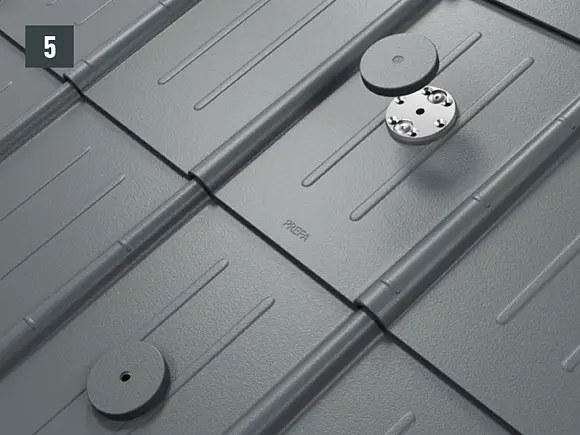

• Anbringelse (pålægning) af afdækningskapperne på foddelene (billede 5).

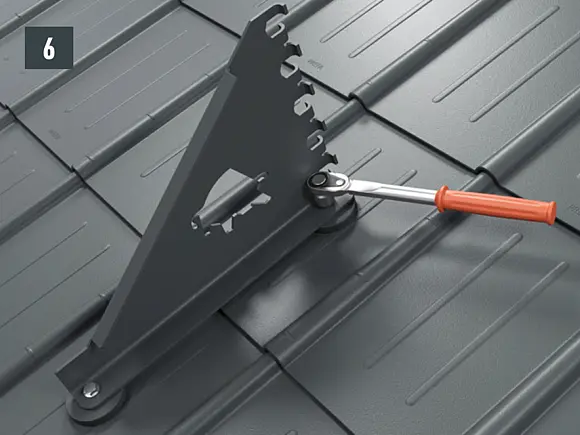

• Montering af snestopkrogene XL på foddelene ved hjælp af de to sekskantskruer (M12) (SW 19; Drejemoment: 35 Nm) (billede 6).

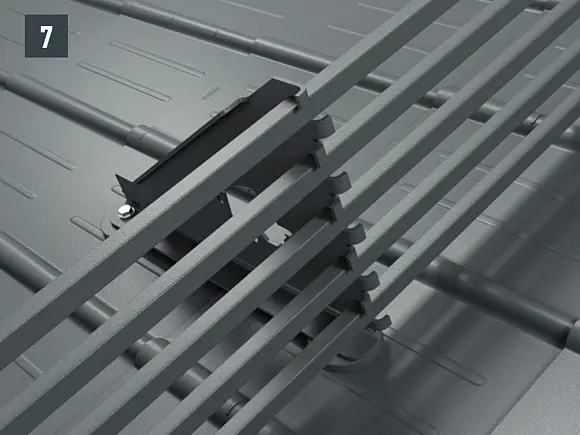

• Sæt monteringsprofilerne i de monterede kroge XL svarende til udtagningerne. Fremspringet i kantområdet må maksimalt være 30 cm (billede 7).

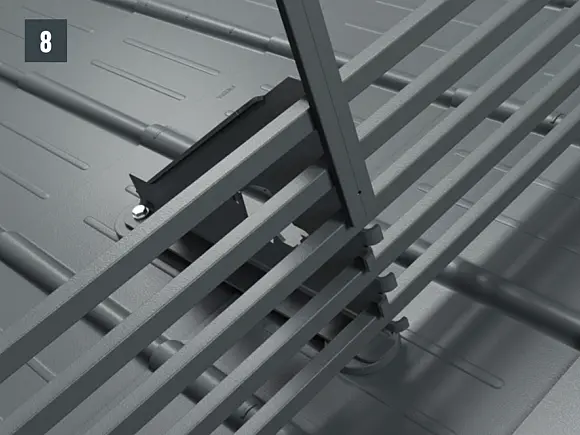

• Sæt lukkeprofilen på krogen ovenfra, når de 5 monteringsprofiler er monteret (forboret hul forneden) (billede 8).

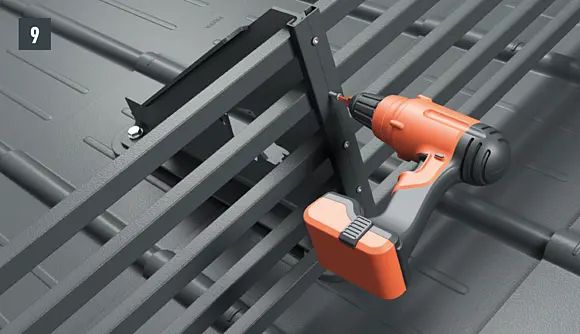

• Fastgør hver monteringsprofil én gang midt på profillængden med de medfølgende selvskærende skruer 5,5 × 25 mm TX25 (1 stk. pr. monteringsprofil) for at forhindre en forskydning af stængerne til siden og for at sikre muligheden for profiludvidelse mod venstre og højre (billede 9).

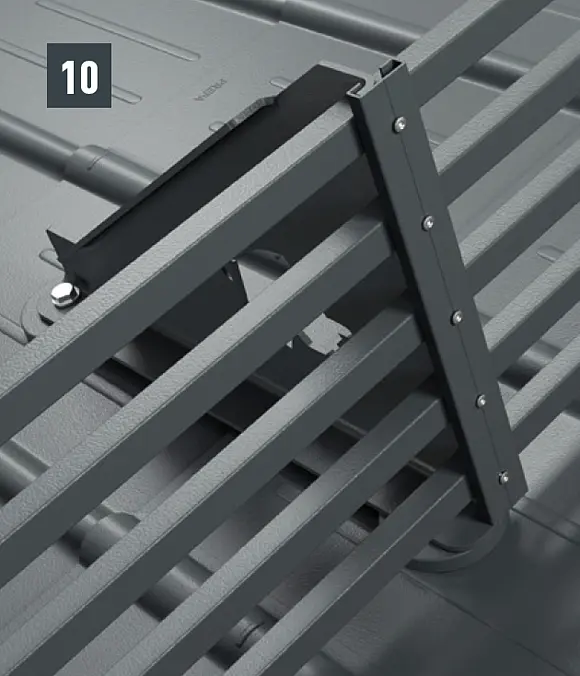

• Forbind monteringsprofilerne i stødområdet med de medfølgende forbindelsesmuffer. Forbindelsesmufferne har et skumelement for at kunne optage varmebetingede længdeudvidelser (billede 10).

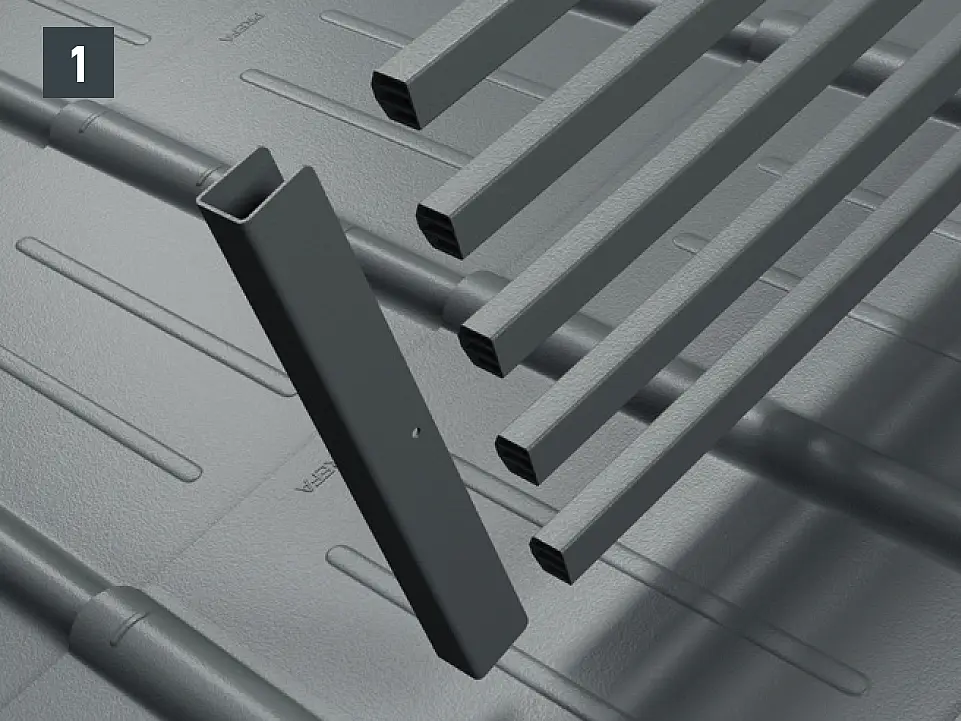

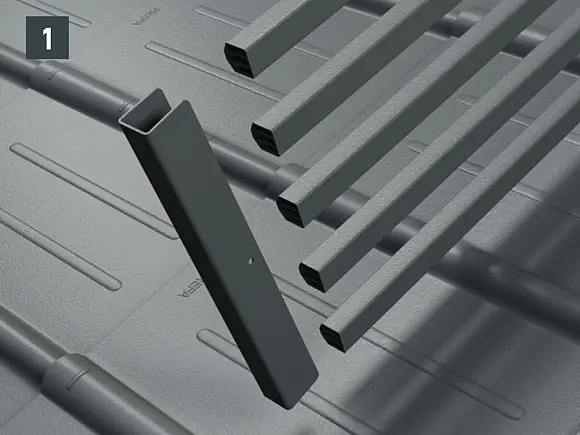

• Skub snefangsystem XL – afslutning XL på monteringsprofilen (billede 1).

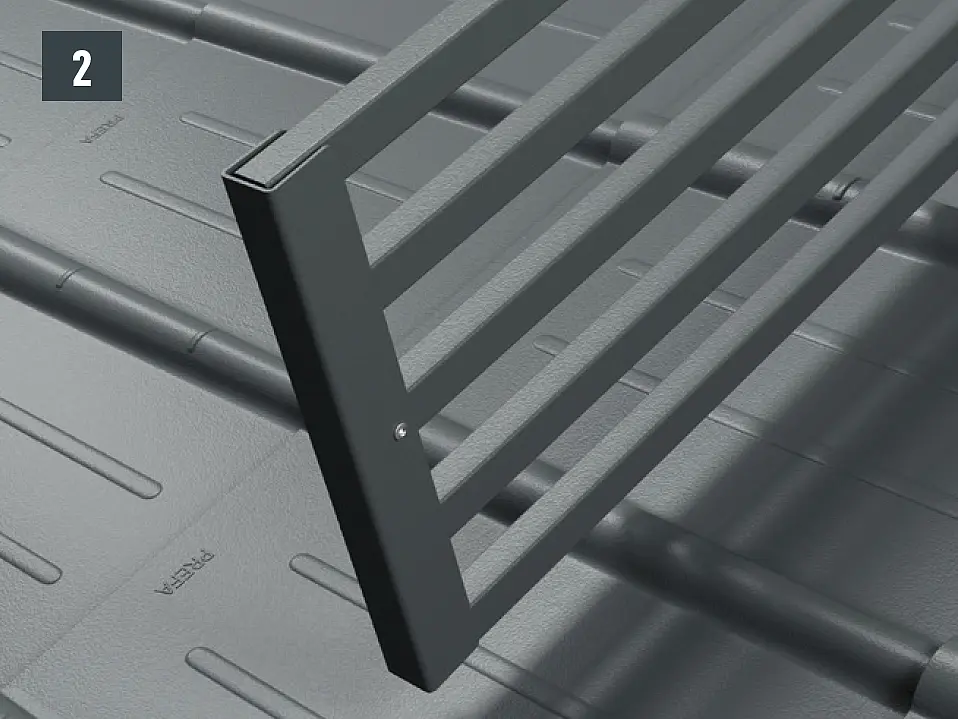

• Fastgør afslutning XL med den medfølgende fastgørelsesskrue (billede 2).

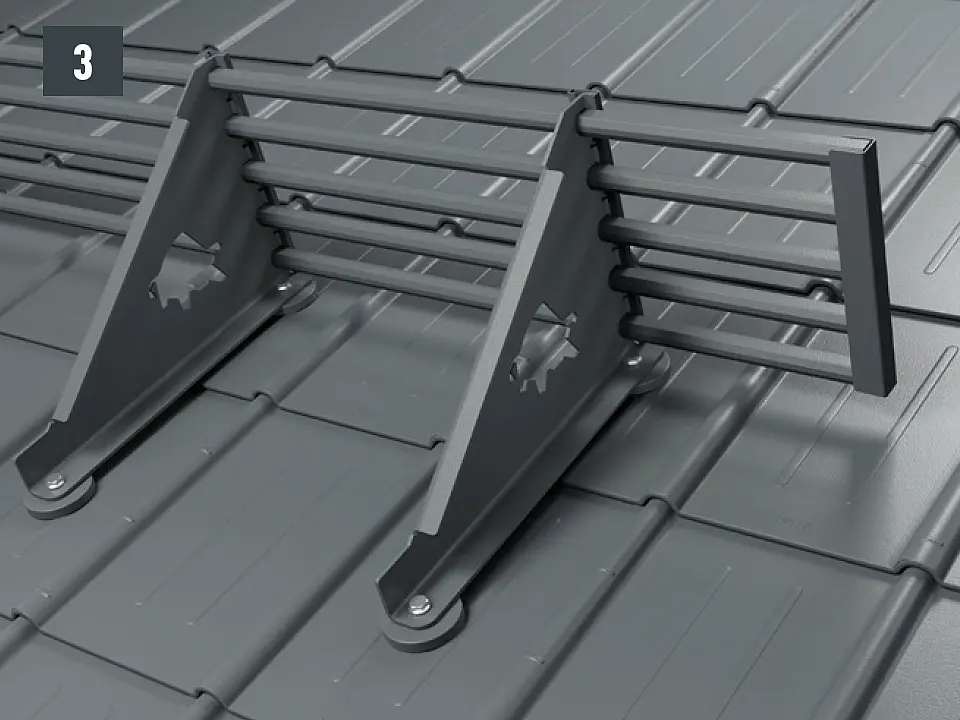

• Færdigmonteret afslutning XL (billede 3).

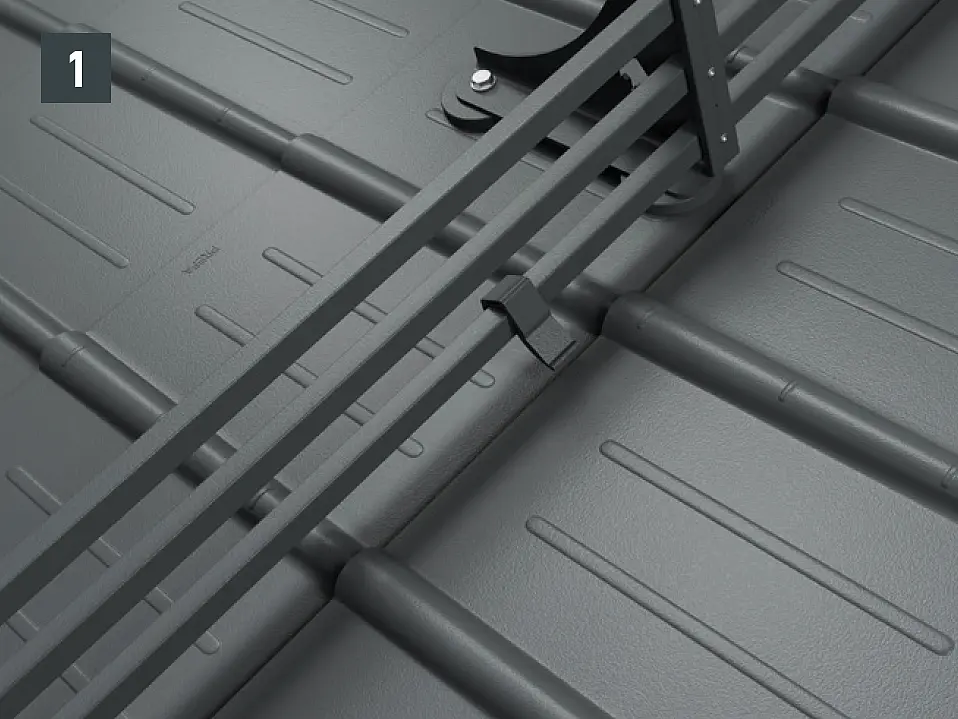

• Klem iskloen på monteringsprofilen (ca. 4 stk. pr. meter) (billede 1).

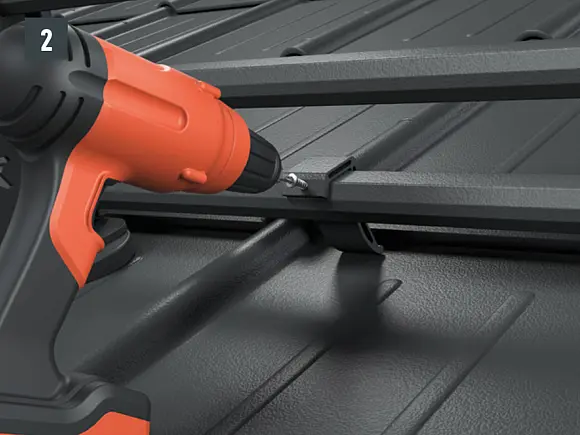

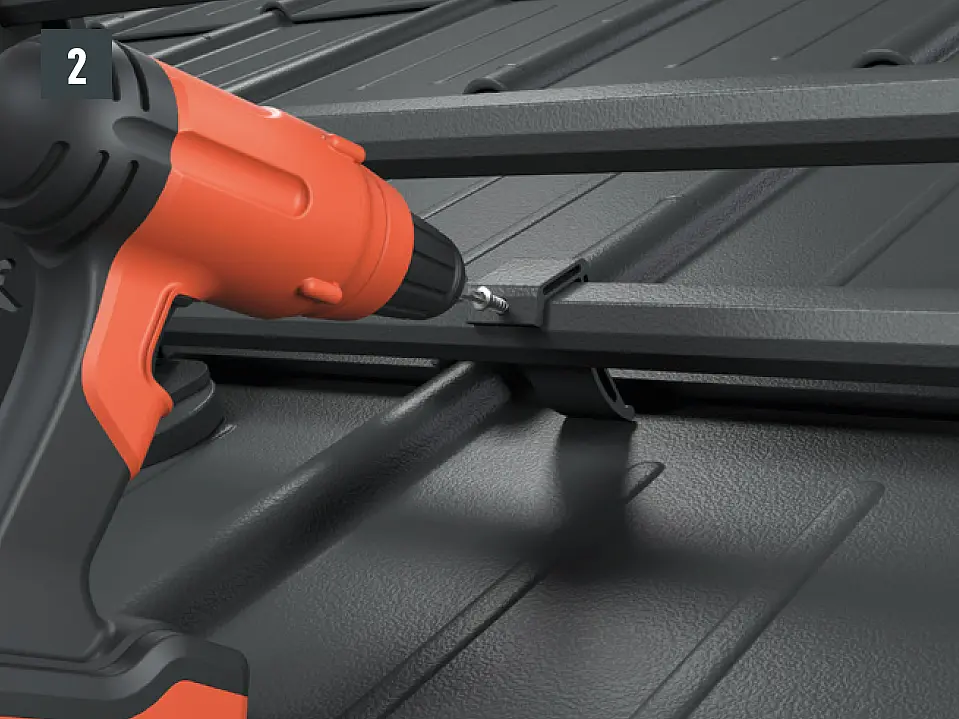

• Fastgør iskloen med den medfølgende fastgørelsesskrue (billede 2).

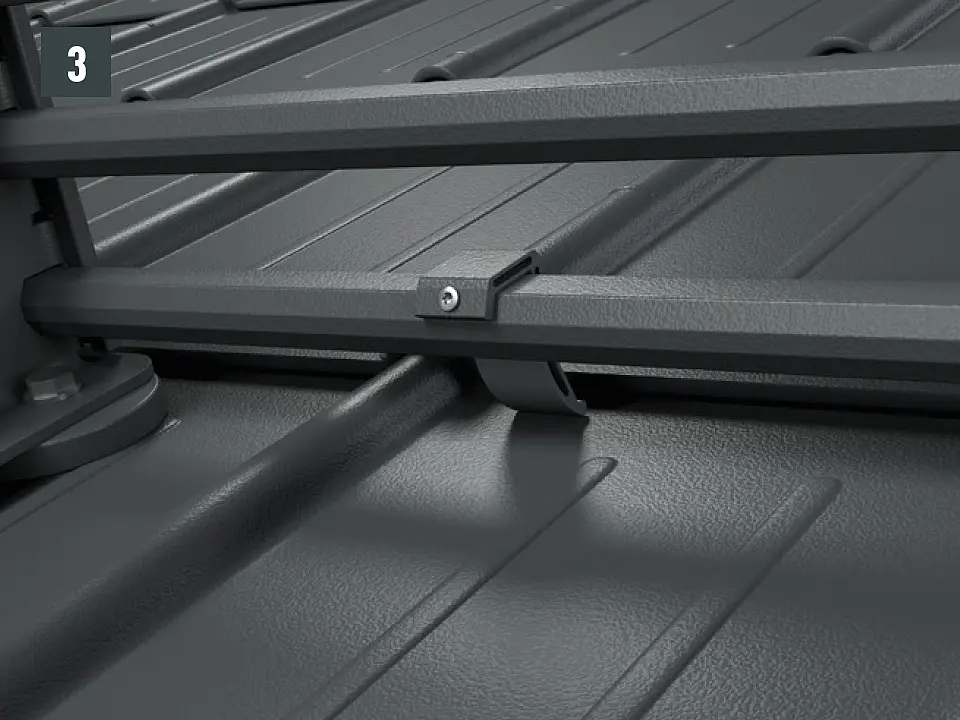

• Færdigmonteret isklo (billede 3).

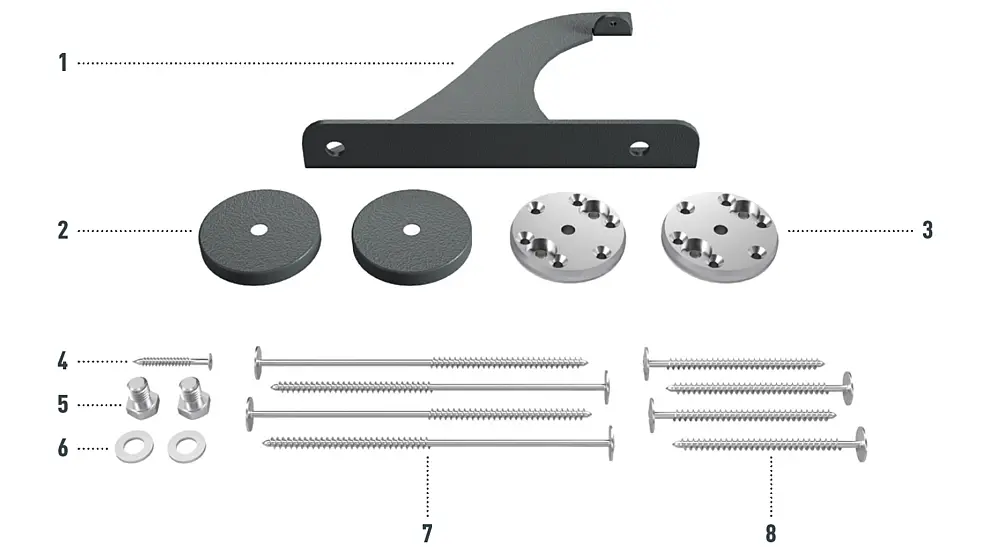

Monteringen udføres med to foddele på tagbeklædningen. Der kan sættes rundtræ med ca. Ø 140 mm i bjergsnesystemstøtterne, som fastgøres med de medfølgende skruer. Støtternes samlede højde med foddele: 219 mm. Bjergsnesystemstøtterne kan også monteres senere. Fås i alle farver til PREFA-tagsystemer (mindre format).

Afhængigt af projekt- og beliggenhedsforhold kan det være nødvendigt at montere flere bjergsnesystemrækker. De maksimalt tilladte afstande skal beregnes afhængigt af snebelastningen, taghældningen og spærafstanden.

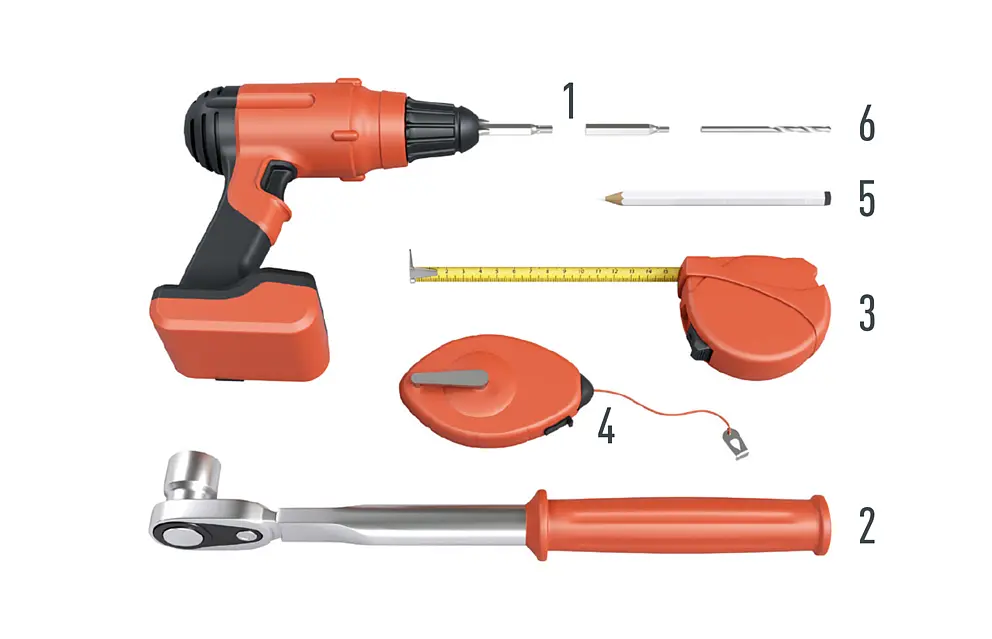

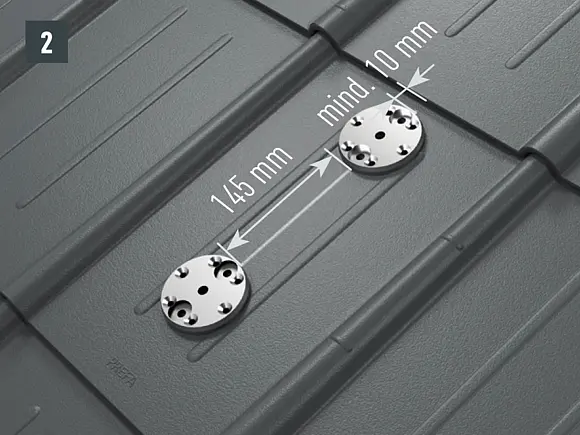

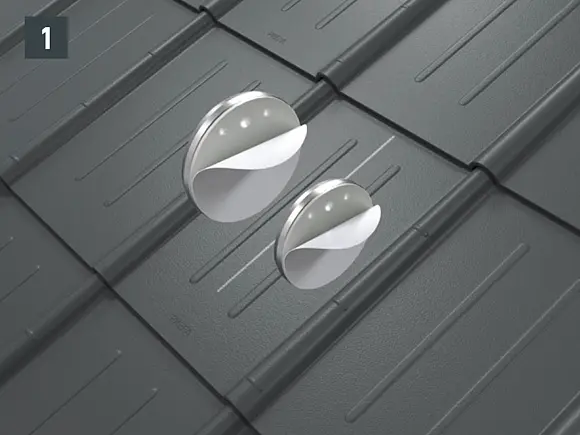

• Marker spærmidten. Den øverste foddel (yderkant) skal have en afstand på mindst 10 mm til den overliggende fals. Overhold afstanden mellem de to foddele på 145 mm (målt indvendigt) (billede 1).
• Til fastgørelsen på spæret skal borehullerne ( Ø 8,5 mm) i foddelene ligge i bjergsnesystemstøtternes akse (= spærforløb) – fastgørelsesskruerne i samme akse som spæret. Træk beskyttelsesfolien på bagsiden af foddelene af, placer dem, og klæb dem fast (billede 2).

• Forboring af skruehullerne i underkonstruktionen med Ø 4,1 mm bor, boredybde ca. 50 mm (billede 3).

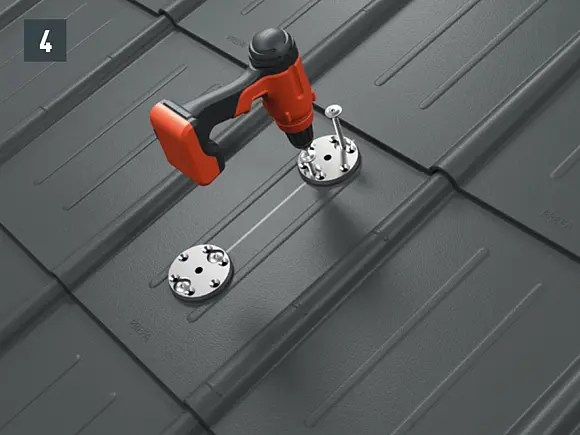

• Fastskruning af foddelene med hver 2 stk. Fastskruning af foddelene på spæret med fastgørelsesskruer 8 × 220 mm (ved to-skals konstruktion) eller 8 × 120 mm (ved en-skals konstruktion), indtil fladetætningen presses mod tagdækningen/underkonstruktionen. Med den korrekte forarbejdning hvælves fladetætningen lidt udad (påsætning til boremaskine: Tx40) (billede 4).
• Anbringelse (pålægning) af afdækningskapperne på foddelene (billede 5).

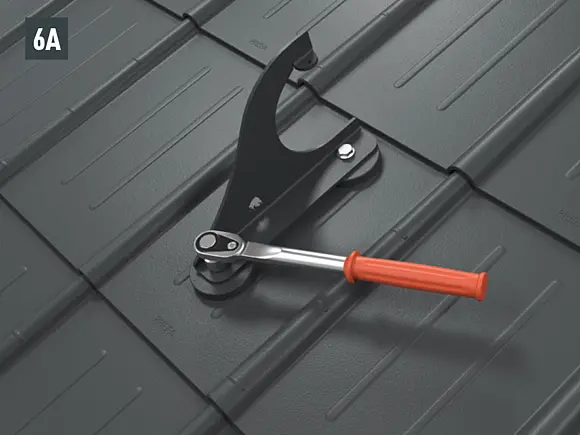

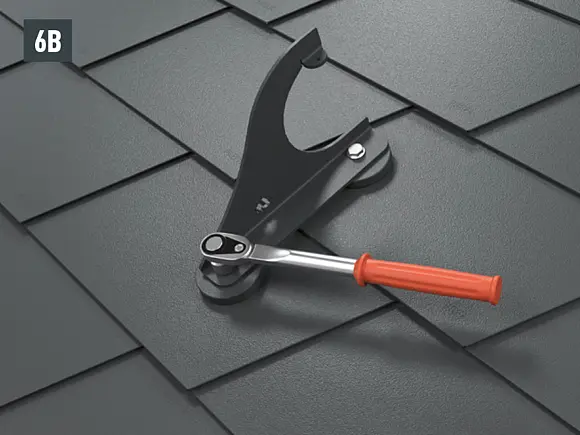

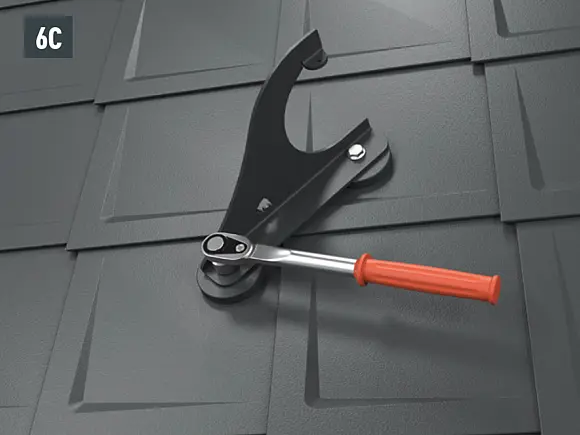

Montering af bjergsnefangstøtterne på foddelene ved hjælp af de to sekskantskruer (M12) (str. 19, tilspændingsmoment: 35 Nm) ved tagplader (billede 6A), tagspån (billede 6B), tagromber (billede 6C), R.16 og FX.12 (billede 6D).

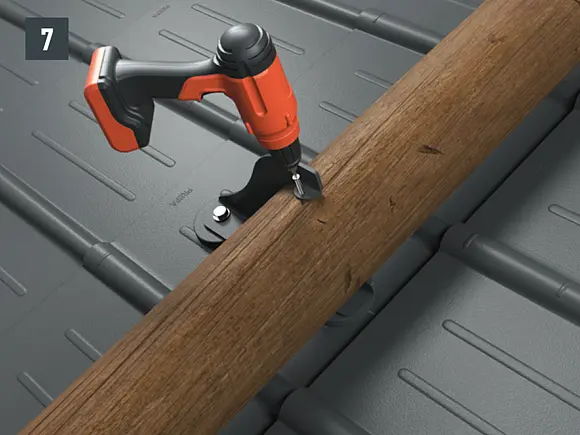

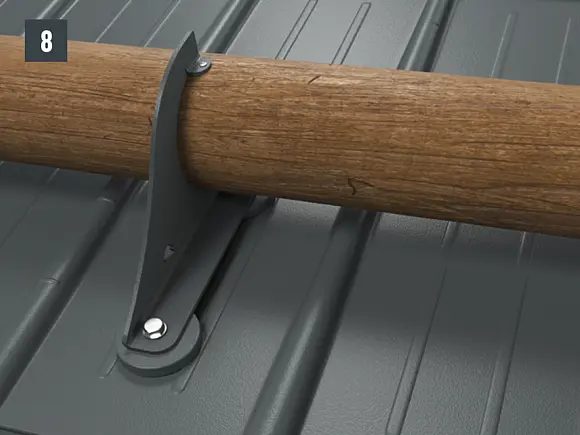

• Sæt rundtræ i svarende til bjergsnesystemstøtternes diameter (Ø ca. 140 mm), og fastgør det ved hjælp af en skrue (5 × 60 mm). Fremspringet i kantområdet må maksimalt være 30 cm (billede 7 + 8).
