Tekniske data
Ydeevne |
100 Wp |
|---|---|
Pladsbehov pr. kWp |
5,88 m² |

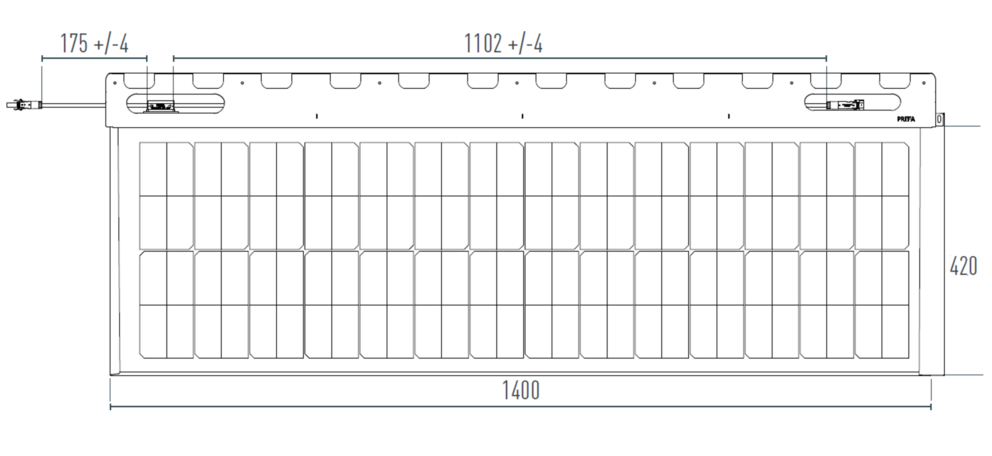

Mål |
1400 × 420 mm (1,7 stk./m²) |
Vægt |
7,4 kg (12,6 kg/m²) |
Celletype |
mono; half-cut |
Taghældning |
fra 17° (31 %) |
Anvendelsesområde |
Snebelastningstest iht. SPF-testgrundlag for taghældninger på 0°–60° 11 kN/m². |
Materiale |
0,7 mm belagt aluminium, båndlakeringsbelægning |
Underkonstruktion og skillelag* |
på helforskalling (mindst 24 mm) et bitumenskillelag* |
Grundlæggende fastgørelse |
direkte med 5 skruer pr. solcelletagplade stor |
* Nationale standarder og fagregler skal overholdes.
Strømegenskaber ved STC*
Nominel ydeevne PMPP |
100 Wp |
Nominel spænding UMPP |
16,38 V |
Nominel strøm IMPP |
6,11 A |
Tomgangsspænding UOC |
19,33 V |
Kortslutningsstrøm ISC |
6,42 A |
Modulvirkningsgrad |
16,6 % |
Ydelsestolerance |
+/- 5 % |
* STC (standardtestbetingelser): Bestrålingsstyrke 1000 W/m², spektral spredning AM 1,5 | Temperatur 25±2 °C, svarende til EN 60904-3
Generelle informationer
Celler |
18 højeffektive Halfcut-solceller |
Celletype |
mono PERC, 10 busbars |
Mål celle |
182 × 91 mm. |
Antal omløbsdioder |
1 |
Glasspecifikation |
ESG glas 3,2 mm, prismatisk |
Mål solcelleplade |
1400 × 420 mm i monteret areal |
Vægt solcelleplade |
7,4 kg (12,6 kg/m²) |
Beskyttelsesklasse |
II |
Stikdåse |
1 omløbsdiode; IP65, overholder IEC62790 |
maks. systemspænding / maks. returstrøm |
1.000 V/12 A |
Modultilslutning |
4,0 mm² solcellekabel |
Stikforbinder |
NIU Power A4 Mini |
Oprindelse |
Fremstillet i Østrig |
IEC- Brandbeskyttelsestype |
Klasse C-s2, d0 |
Snebelastning |
0°–60° maks. 11 kN/m². |
Termiske egenskaber
Spændingskoefficient VOC |
-0,3 %/K |
Strømkoefficient ISC |
0,06 %/K |
Ydeevnekoefficient PMAKS. |
-0,39 %/K |
Omgivelsestemperatur |
-40 … +85° |
Certificeringer, test og garantier
Certificeringer |
ISO 9001, ISO 14001, ISO 45001, IEC 61215:2016 , IEC 61730 |
Ydeevnegaranti for PMAKS. |
min. 95 % det første år, derefter maks. reduktion med 0,7 % pr. år op til 25 år |
Brandforhold
Brandforhold (iht. EN 13501-1) |
C — s2, d0 |
Funktionsmåde ved udsættelse for ild udefra (iht. EN 13501-5) |
BROOF (t1) |
