Efter hver færdige række af solcelletagplader skal der ved hjælp af en spændingstester sikres, at pladerne er forbundet komplet og fejlfrit med hinanden.

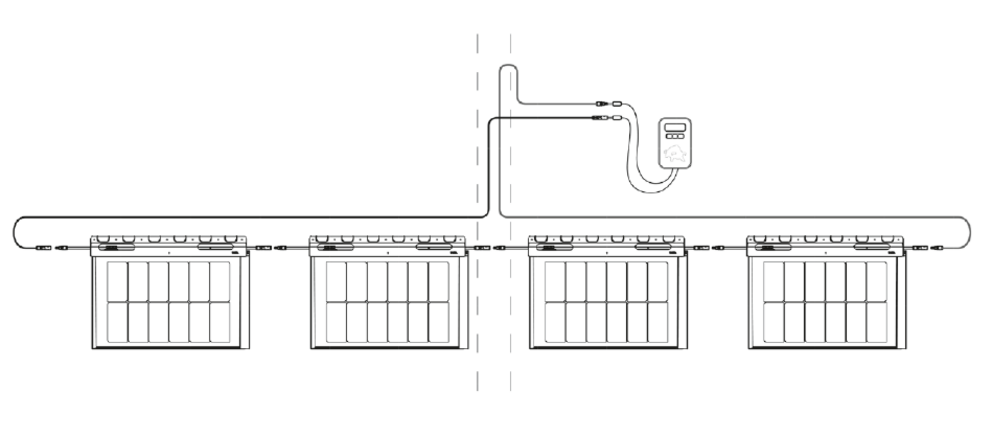

Herved skal spændingen mellem forsyningsledningen til anlægget og den relevante forbindelsesledning for den aktuelle række af solcelletagplader efterprøves som vist på næste billede. Derved må der på spændingstesteren kun ses én spænding. Hvor høj den er, er ikke vigtig i første omgang. Denne prøvning skal gentages for hver færdiglagte række.

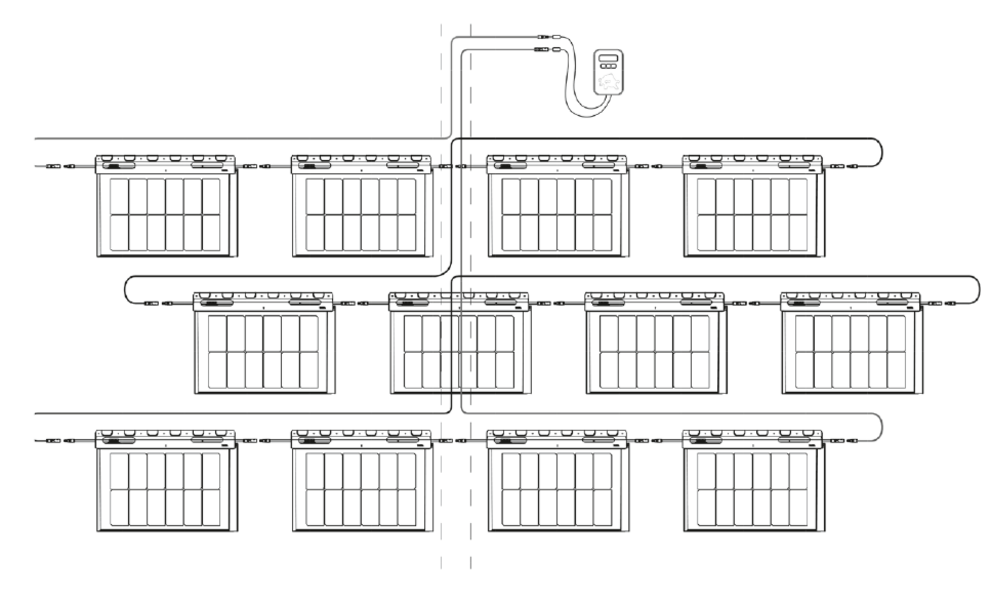

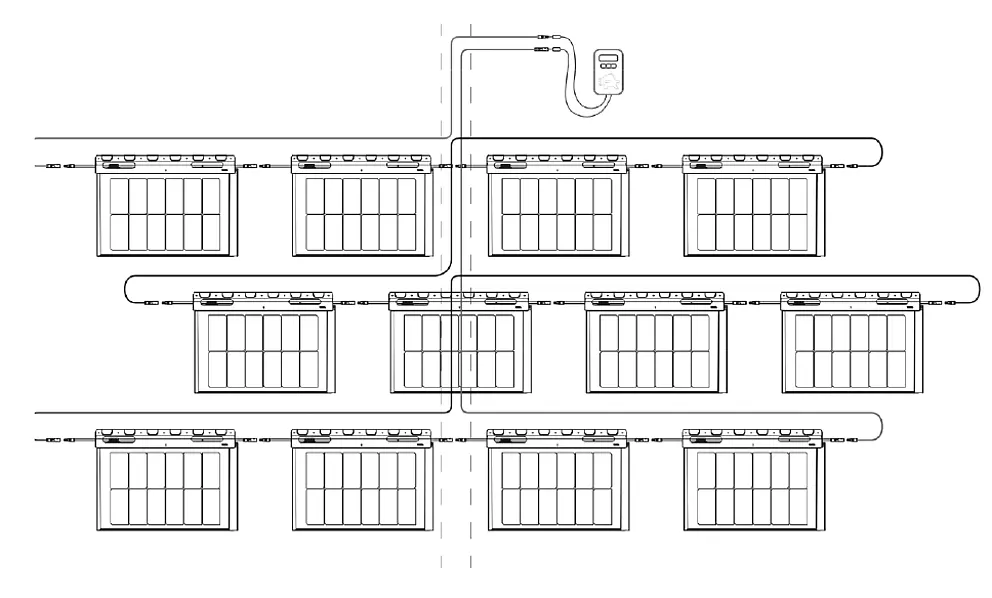

Hvis alle rækker for en koblingsledning er færdiglagt, udføres spændingstesten mellem forsyningsledningen og afledningsledningen (se billede ovenfor).
Vigtigt
Hvis der skal opnås et realistisk testresultat, skal generatorfladen være helt fri og må ikke være i skyggen af henstillet materiale eller arbejdende personer.
OBS
Koblingsledningerne må under ingen omstændigheder forbindes med hinanden.
Overdragelsen til elektrikeren forenkles mest muligt ved at markere de ledninger, der føres ind i bygningen, parvist samt mærke dem tydeligt med det relevante koblingsledningsnummer.
