Underkonstruktionen skal planlægges og udføres i henhold til de statiske krav (projekt- og beliggenhedsrelateret).
Oplys allerede det tømrerfirma, der skal udføre arbejdet, om lægtemål og udførelsesønsker (f.eks. grat- og rygningsdesign, placering og udførelse af kabelkanalen), før de påbegynder arbejdet, og kontroller rigtigheden af oplysningerne.
Underlaget skal udføres i overensstemmelse med gældende standarder og tilpasset de lokale forhold.
Anbefaling helforskalling:
Anbefaling træbaseret plade (iht. EN 14964):
Ved en-skals, ikke isolerede tagkonstruktioner skal der anbringes et undertag svarende til kravene i nationale regelsamlinger (undertagsstandarder) eller i det mindste et bitumenskillelag. Strukturmåtter er ikke nødvendige ved aluminium på grund af korrosionsbestandigheden. Fra PREFAs side frarådes anvendelse af strukturmåtter. Hvis der anvendes kraftigere skillelag, skal der om nødvendigt anvendes længere skruer.
Hvis der anvendes træmaterialeplader som monteringsfundament til PREFA-tagdækninger, skal valget af tykkelse, fastgørelse på træmaterialet samt anvendelsesformålet som metaltagsfundament afstemmes med producenten eller forhandleren af træmaterialepladerne.
Hvis der anvendes træmaterialeplader, er et skillelag nødvendigt.
OSB-plader som fundament er specialkonstruktioner, og de skal planlægges som sådanne.
Bemærk
PREFA anbefaler ikke anvendelse af OSB-plader som underkonstruktion til metaltagdækninger med eller uden skillelag.
Træunderkonstruktionen skal udføres efter følgende detaljer på grund af den påkrævede kabelføring. Antallet og positionen af kabelkanalerne defineres af PREFA Produkttechnik og vises i fotocellemonteringsplanen.

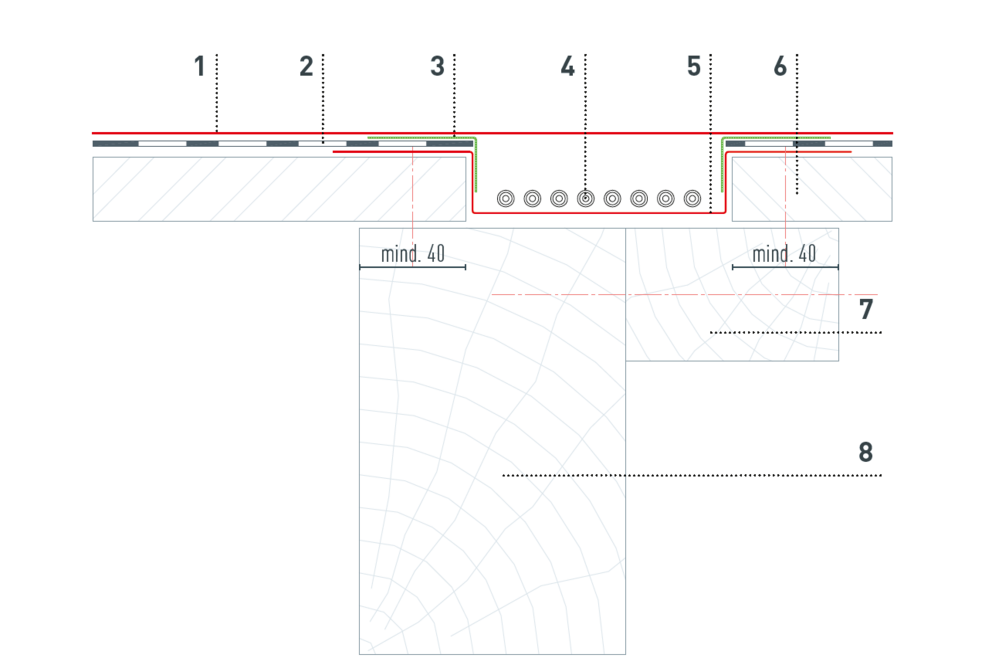

Kabelkanal en-skals bred
1 Solcelletagplade |
5 Kabelkanal (kantdel) |

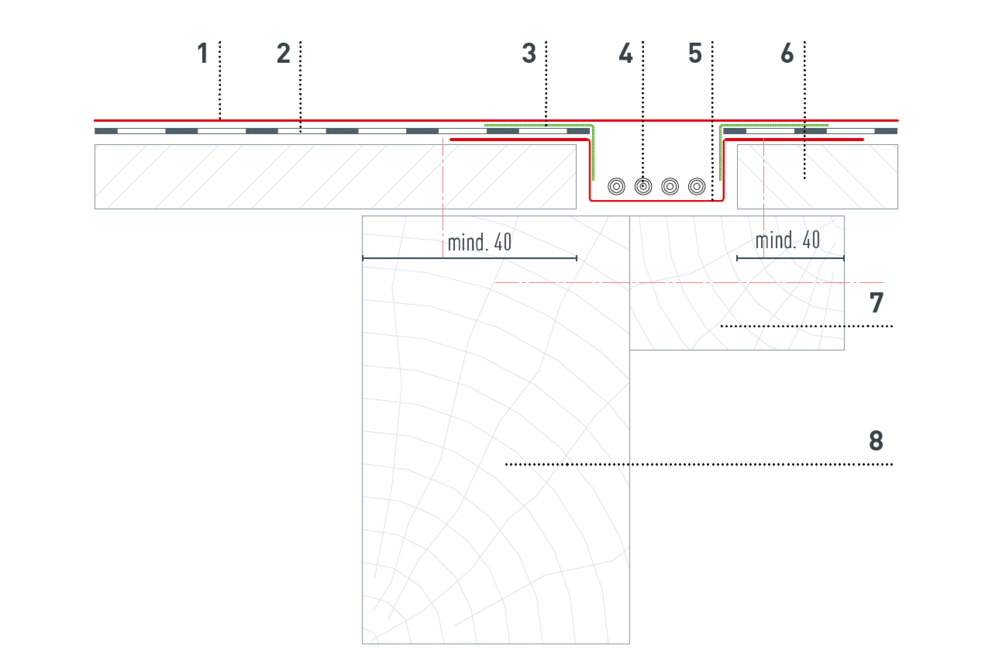

Kabelkanal en-skals smal
1 Solcelletagplade |
5 Kabelkanal (kantdel) |

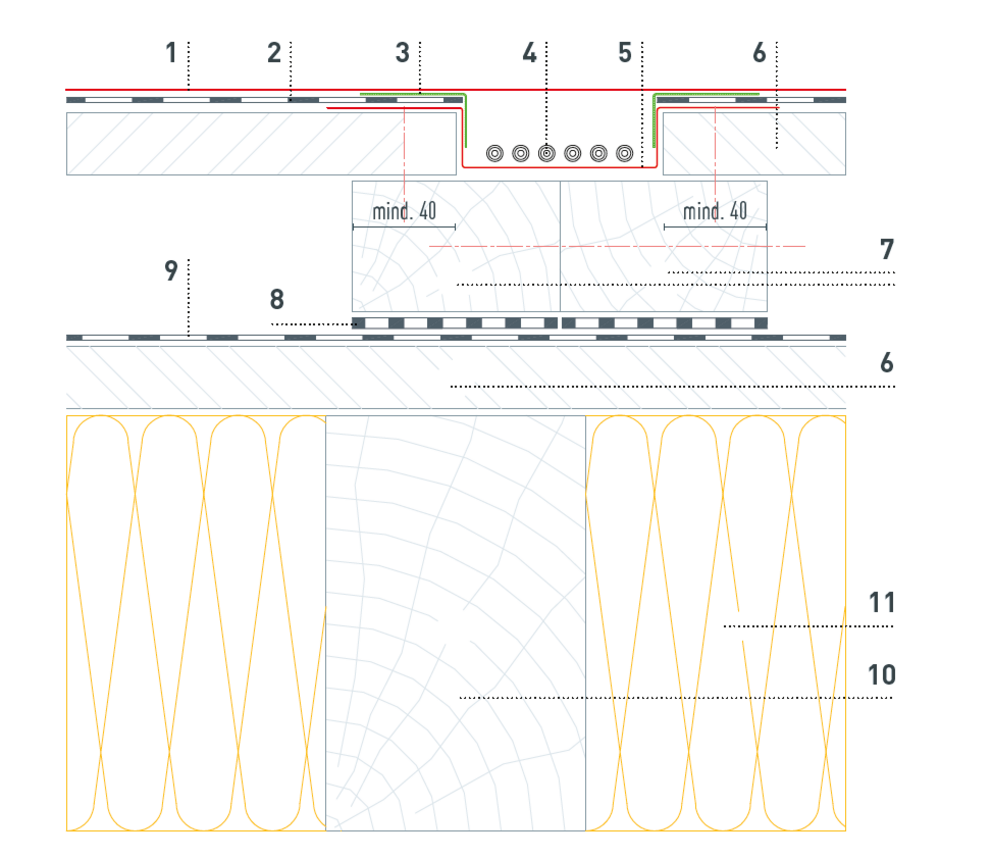

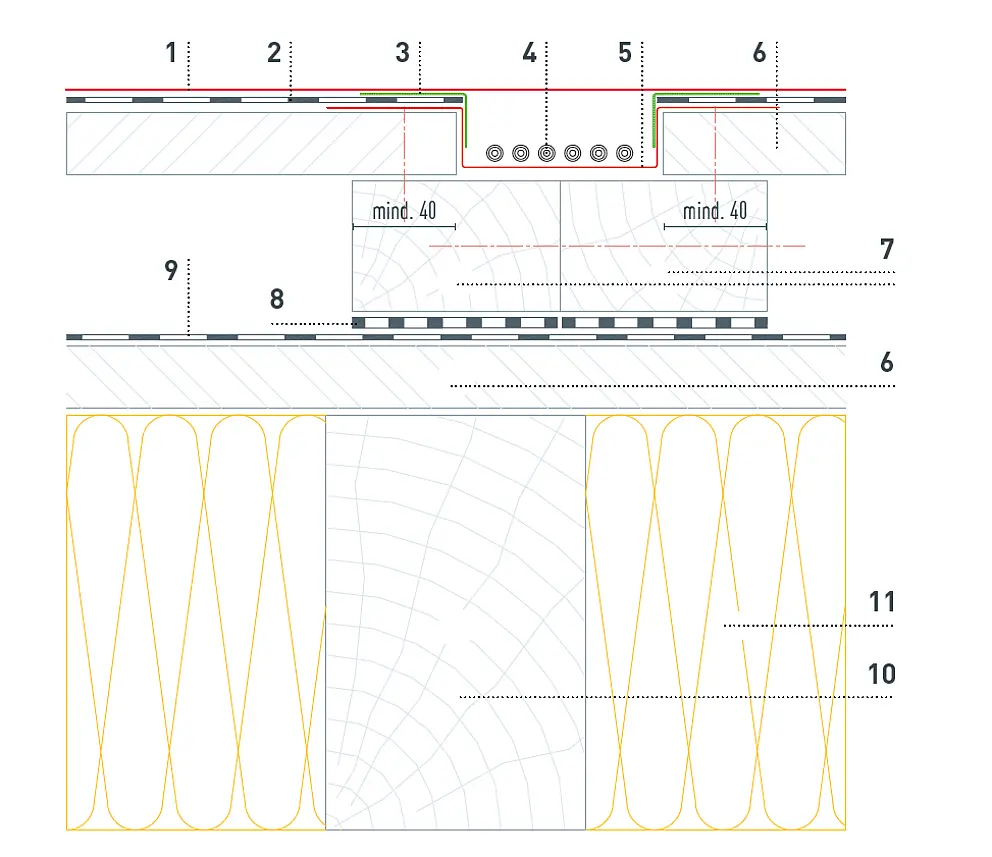

Kabelkanal to-skals bred
1 Solcelletagplade |
7 Modlægter |

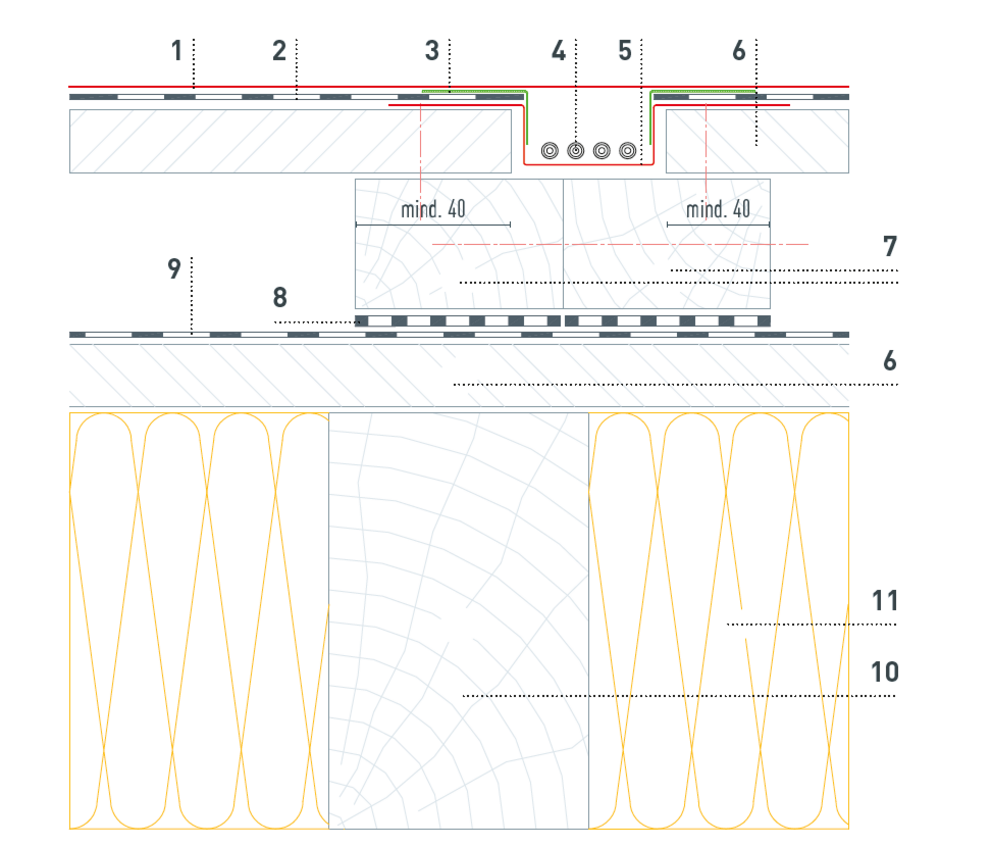

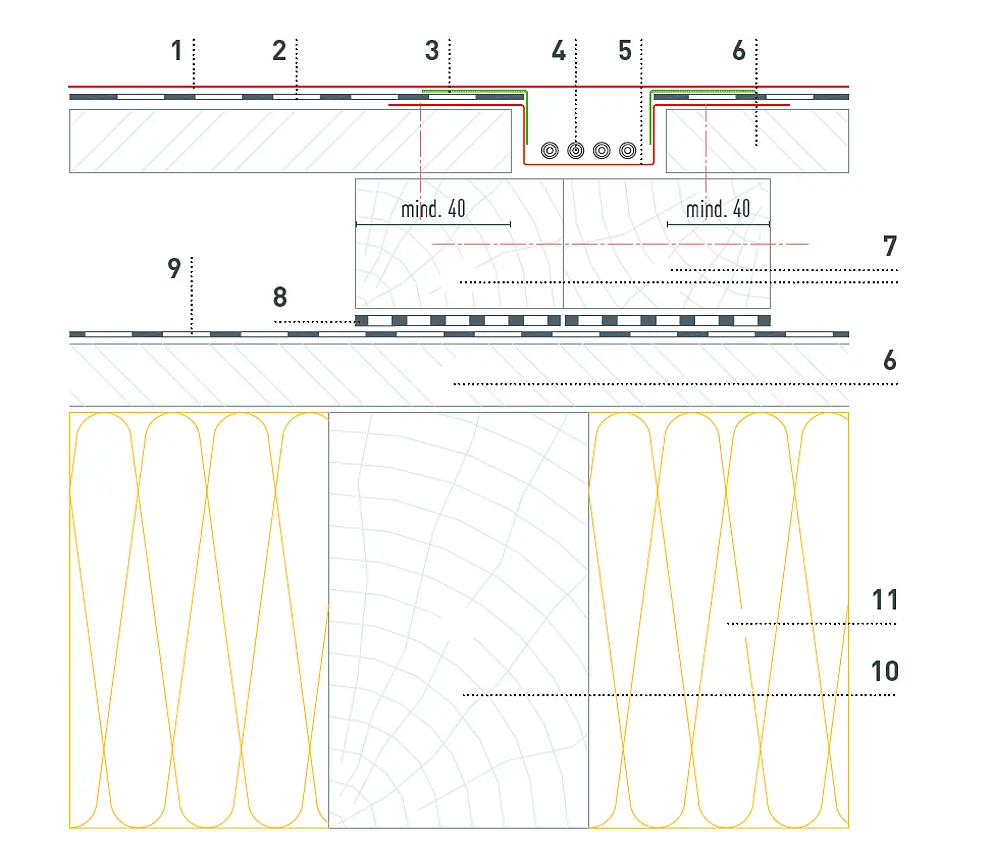

Kabelkanal to-skals smal
1 Solcelletagplade |
7 Modlægter |

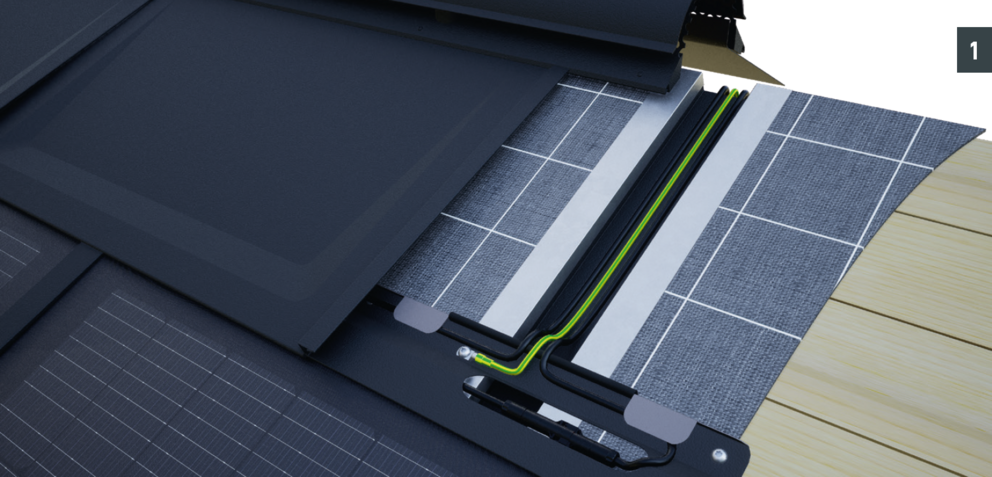

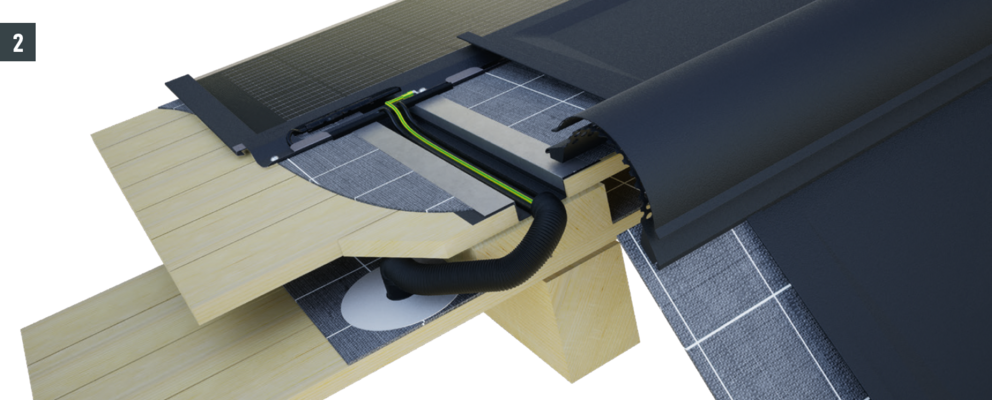

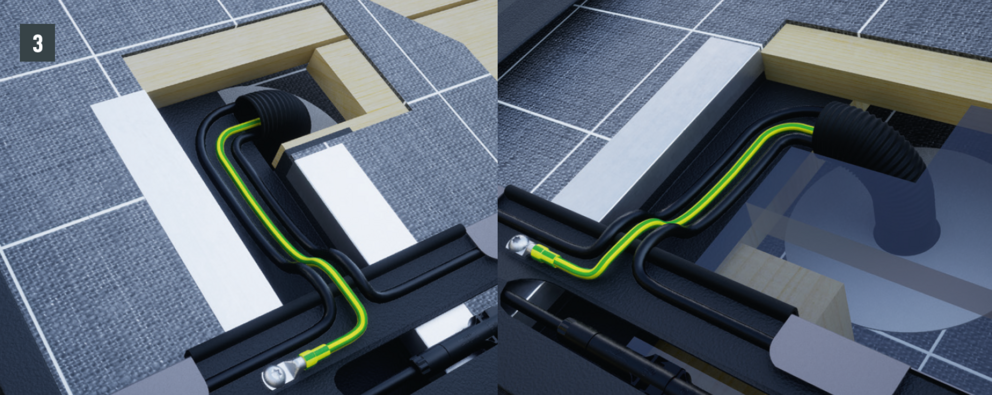

Taggennemføringer eller indløb i bygningen gennembryder flere komponentlag og kræver dermed samarbejde mellem flere håndværkere (tagdækkere/blikkenslagere, tømrere og elektrikere).
Samtlige forholdsregler skal fremstilles i henhold til byggeplanen.
Taggennemføringer skal fremstilles fagligt korrekt og må ikke påvirke egnetheden eller funktionen af undertaget.
Klæbemanchetter, som dem, der anvendes til PREFA-solcelleluge, kan udgøre en sådan løsning.
