Underkonstruktionen er det statiske bindeled mellem det bærende underlag og facadebeklædningen. Som materiale for underkonstruktionen er metal og træ eller en kombination af begge dele tilgængelig. I princippet skal der for hver underkonstruktion foretages statiske beregninger både ved nye bygninger og facaderenoveringer.
Der skal tages højde for de bygningsfysiske krav. Forankringen af underkonstruktionen afhænger af de forskellige underlag og de pågældende belastninger samt kravene til brandsikkerhed. Kontrollér både ved nye bygninger og ved sanering underkonstruktionens funktion og dimensionering samt det fastgørelsesmiddel, der skal anvendes, alt efter underkonstruktionens materiale.
Stabilitetsdokumentationen omfatter normalt underkonstruktionen inkl. forankrings- og forbindelsesanordninger samt beklædningen med dens fastgørelsesmateriale.
De angivne fastgørelser er basisfastgørelsen for de enkelte produkter. I tilfælde af en øget vindbelastning kan det være nødvendigt at forøge antallet af fastgørelser.
Oplys allerede det tømrerfirma, der skal udføre arbejdet, om underkonstruktionsafstandene, før de påbegynder arbejdet, og kontrollér rigtigheden af oplysningerne. PREFA Facadeprodukter som facadebeklædning skal lægges på en fuld forskalling af træ eller i henhold til brandbeskyttelsestekniske krav på trapezprofilplader af metal.
Underlaget skal udføres i overensstemmelse med gældende standarder og tilpasset de lokale forhold.
Anbefaling helforskalling:
Anbefaling træbaseret plade (iht. EN 14964):
Plader af træmaterialer
Hvis der anvendes træmaterialeplader som monteringsfundament til PREFA-facadedækninger skal valget af tykkelse, fastgørelse på træmaterialet samt anvendelsesformålet som fundament for bagventilerede gardinfacader afstemmes med producenten eller forhandleren af træmaterialepladerne.
Bemærk
PREFA anbefaler ikke anvendelse af OSB-plader som underkonstruktion til metaltagdækninger med eller uden skillelag.

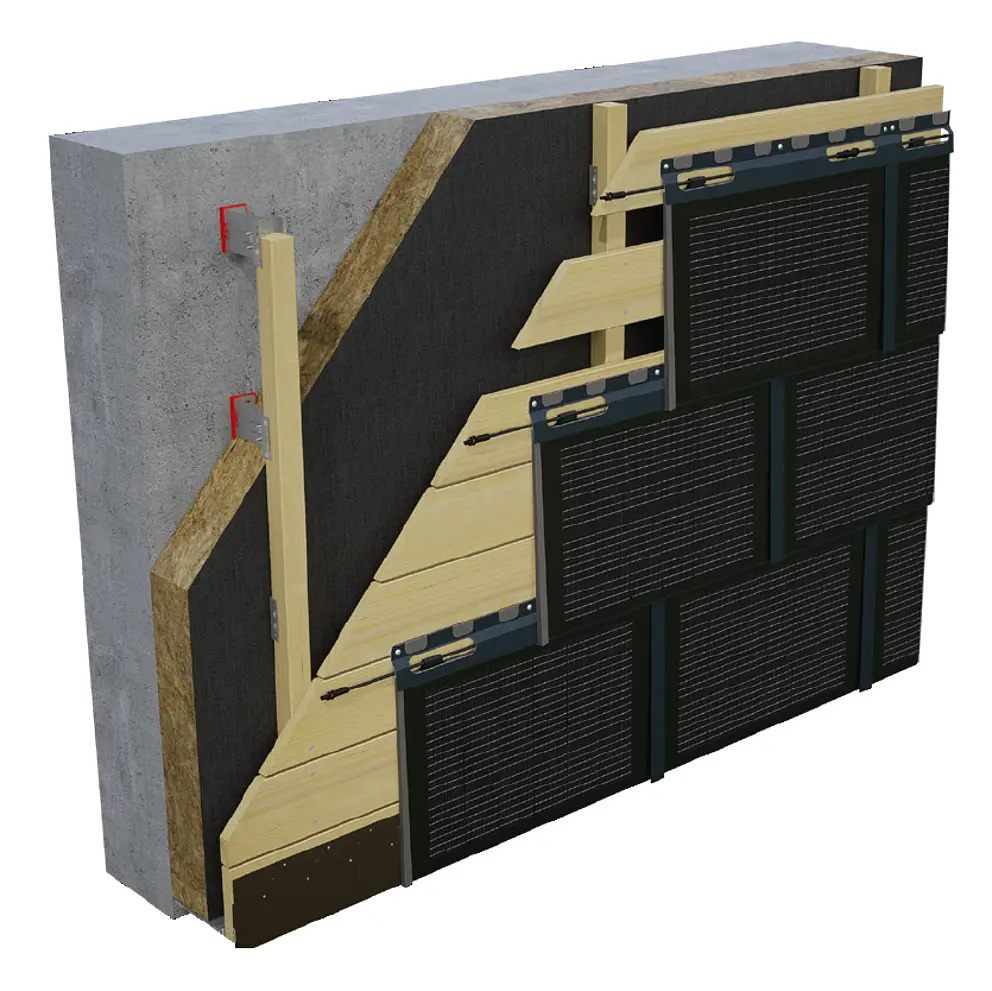

Solcelletagpladerne på facaden kan også monteres på en spærforskalling (min. 24 mm). Ved montering af en spærforskalling skal der sørges for, at der altid er placeret et bræt under fastgørelseslisten, og at der altid bevares et snormål på 420 mm.
Kabelgennemføringen skal udføres, så der hverken opstår bygningsfysiske eller strukturelle forringelser. Desuden skal der sikres en fungerende begrænsning af brandoverføring langs ledningsnettet. Nationale standarder og retningslinjer skal overholdes. Antallet af kabelgennemføringer afhænger af antallet af koblingsledninger.

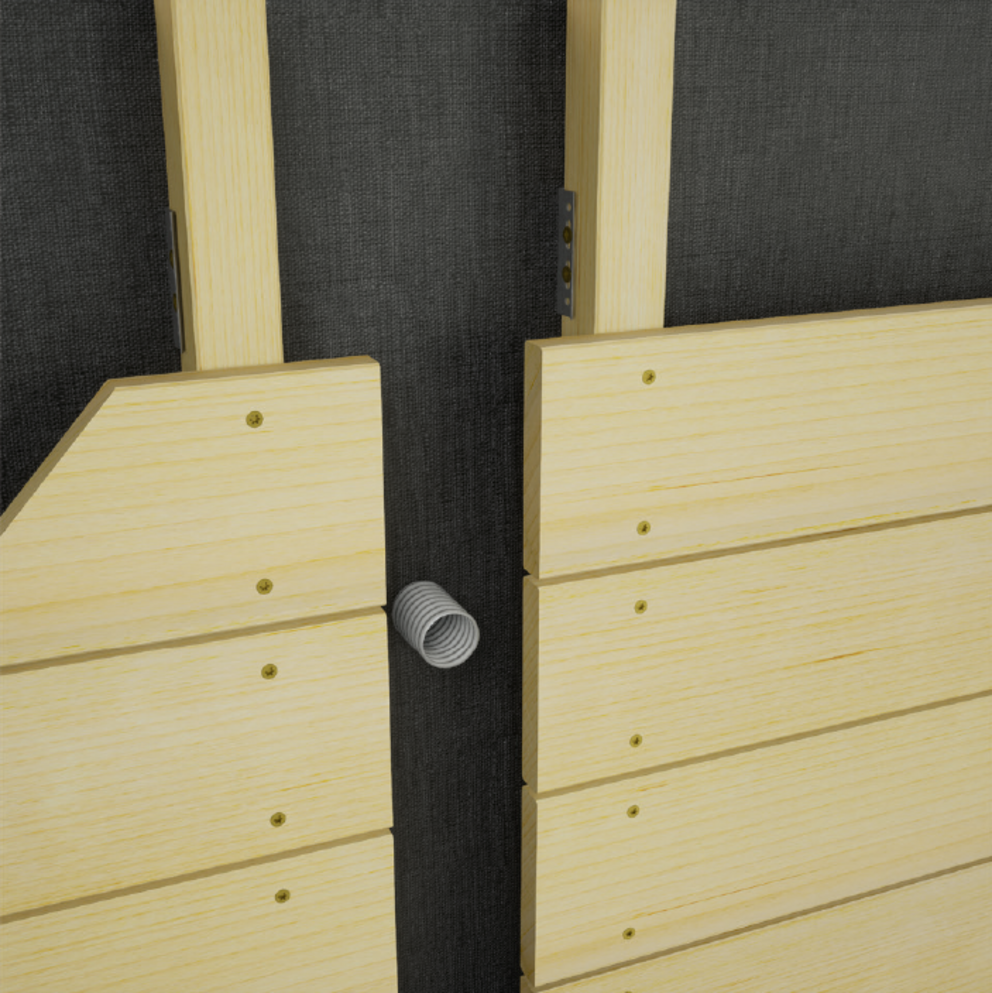

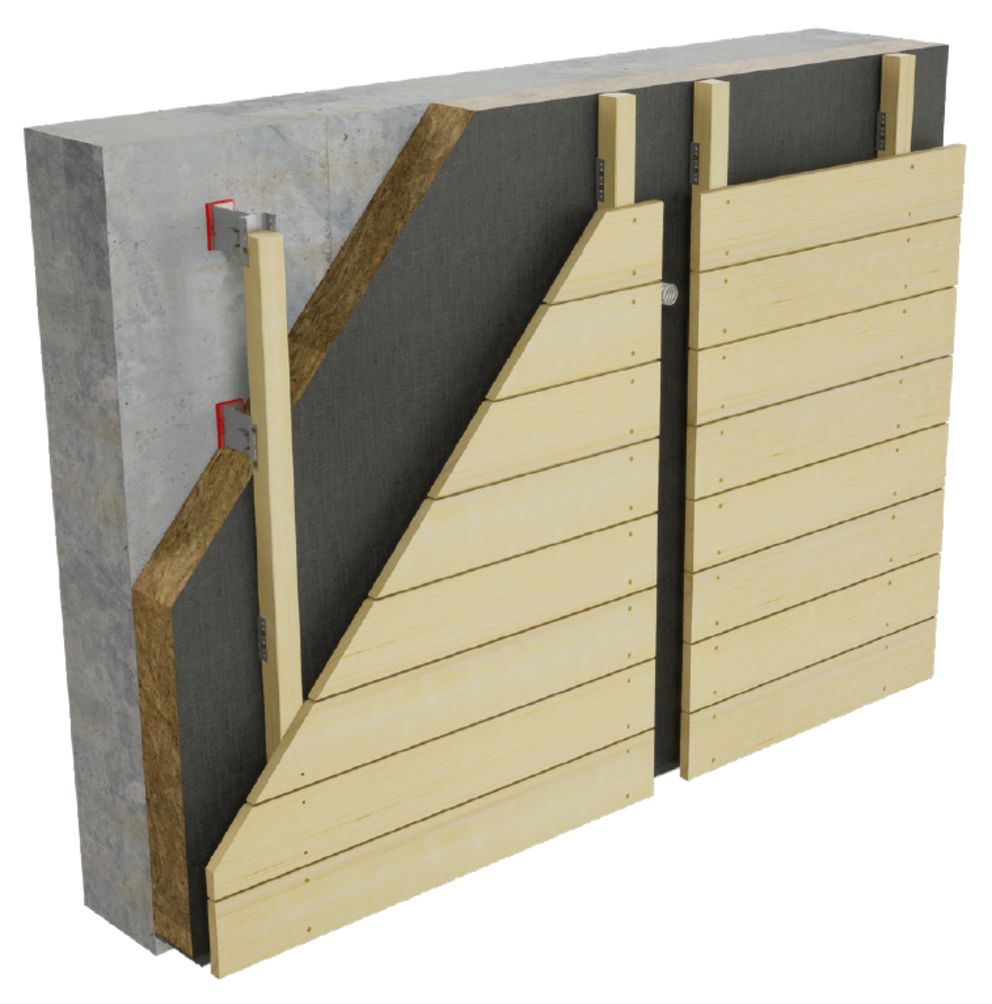

I området ved væggennemføringer skal kabelkanalen placeres ved hjælp af suppleringsbånd. Derved skal sørges for, at træforskallingen i dette område udspares behørigt, så kabelkanalen kan indføres nøjagtigt og tætsiddende i væggen.

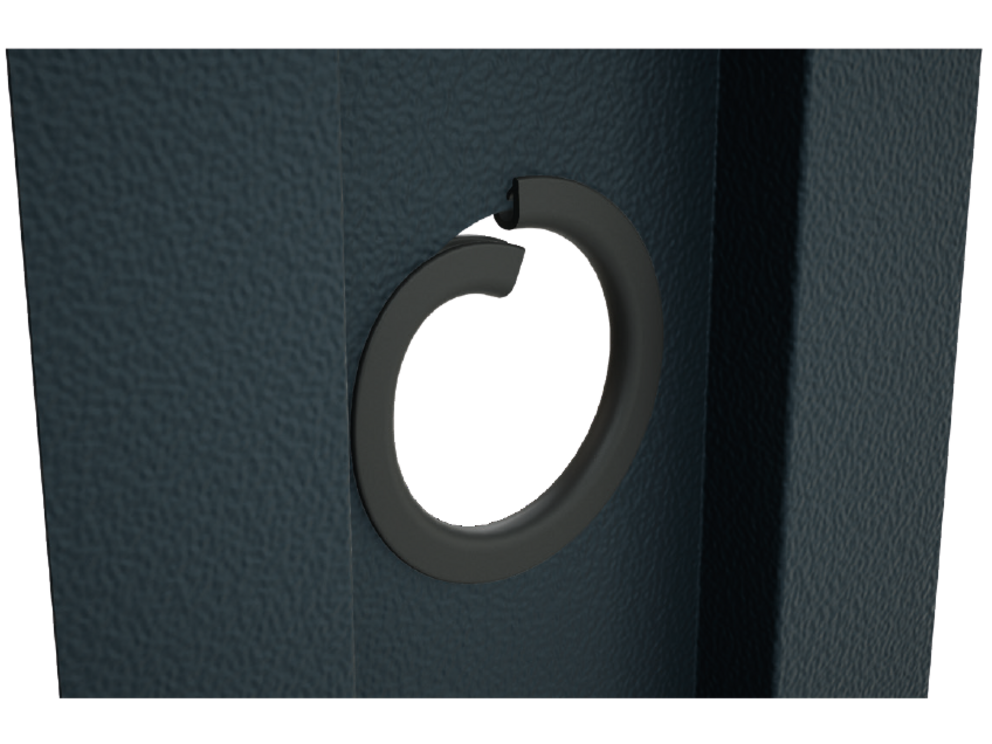

Den kantbeskyttelse, der leveres sammen med solcelletagpladerne, skal indsættes i den åbning til kabelkanalen, som er lavet ved hjælp af en hulsav. Den beskytter kablet mod at blive beskadiget på de åbne pladekanter. Gennem indsætning af kantbeskyttelsen opnås en sikker kabelføring, og det forhindres, at kablet bliver beskadiget som følge af bevægelse eller vibration.
På grund af længden af den medfølgende kantbeskyttelse opstår der en huldiameter på Ø 50 mm.

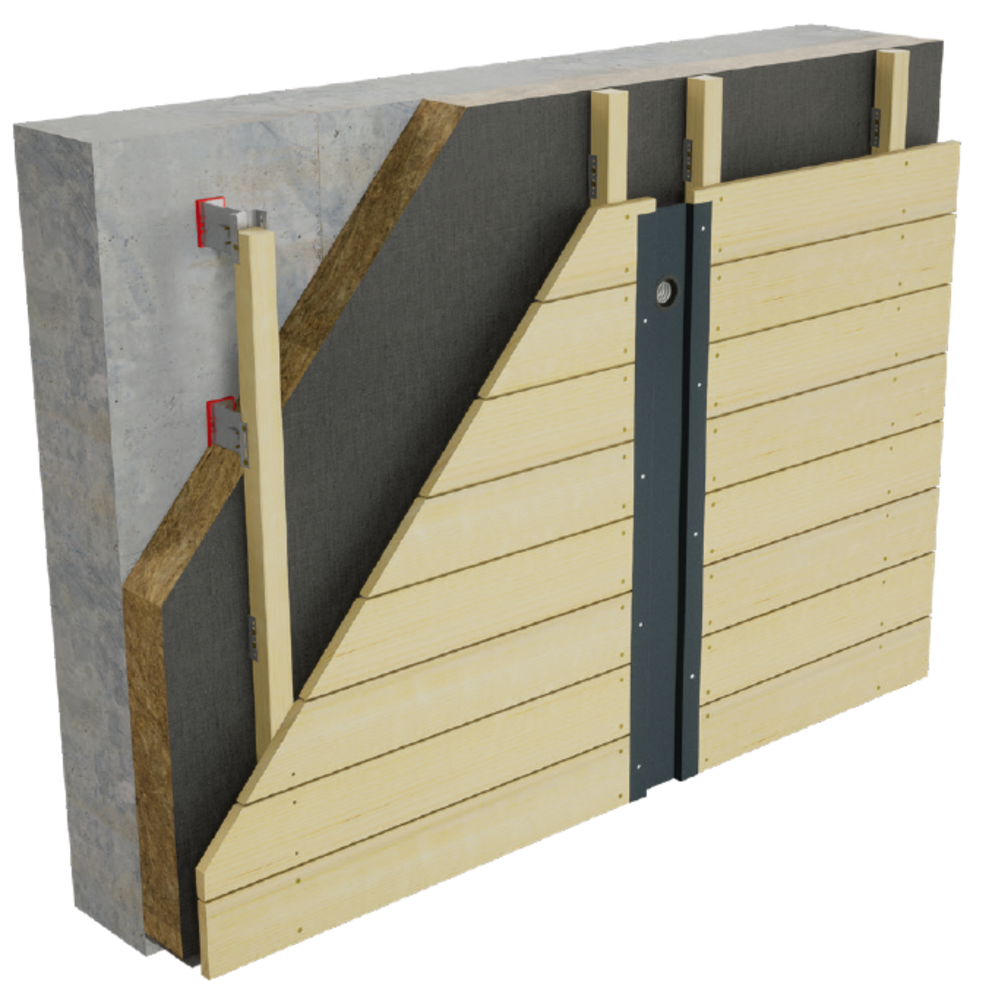

Montering af den præfabrikerede kabelkanal i træforskallingen. Det er vigtigt, at væggennemføringen ligger centralt bag åbningen til kabelkanalen.

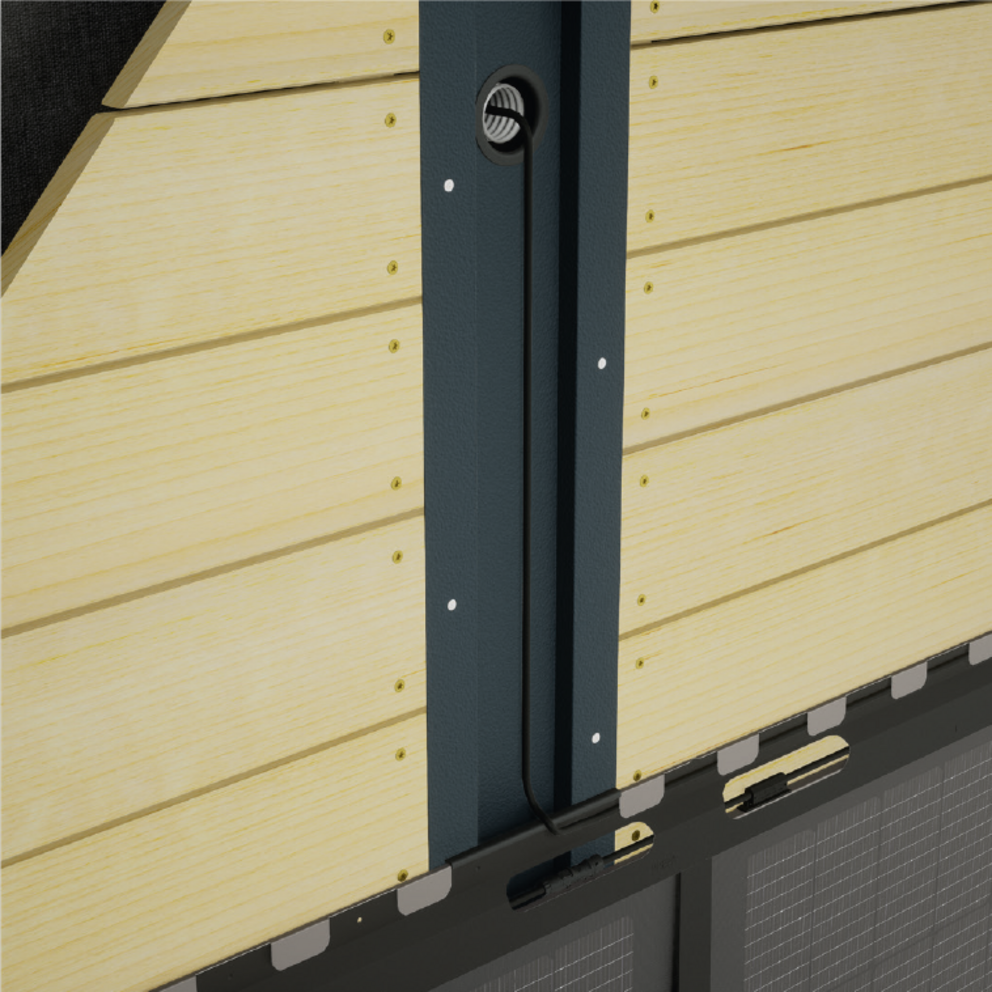

Indføring af koblingsledningen i kabelkanalen

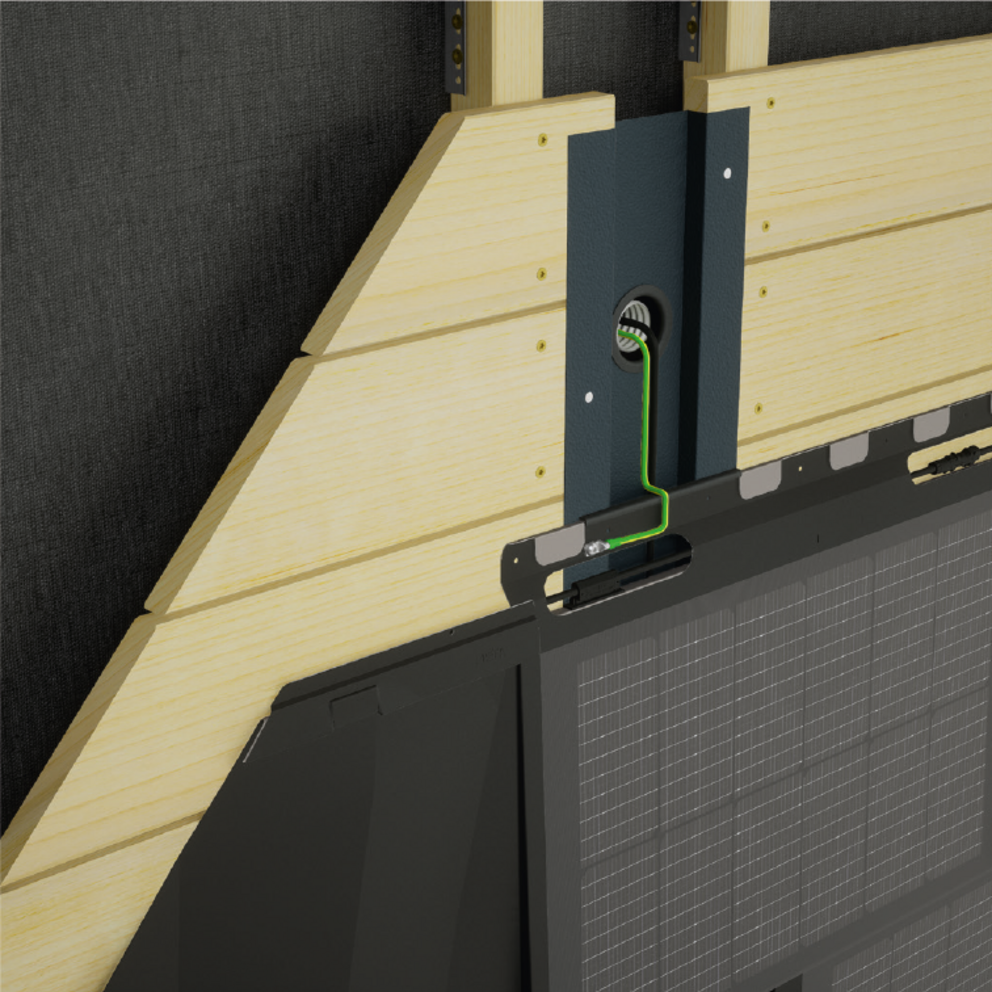

Udføring af koblingsledningen samt montering af potentialudligningsledningen på solcelletagpladen ved hjælp af den medfølgende fastgørelse.
