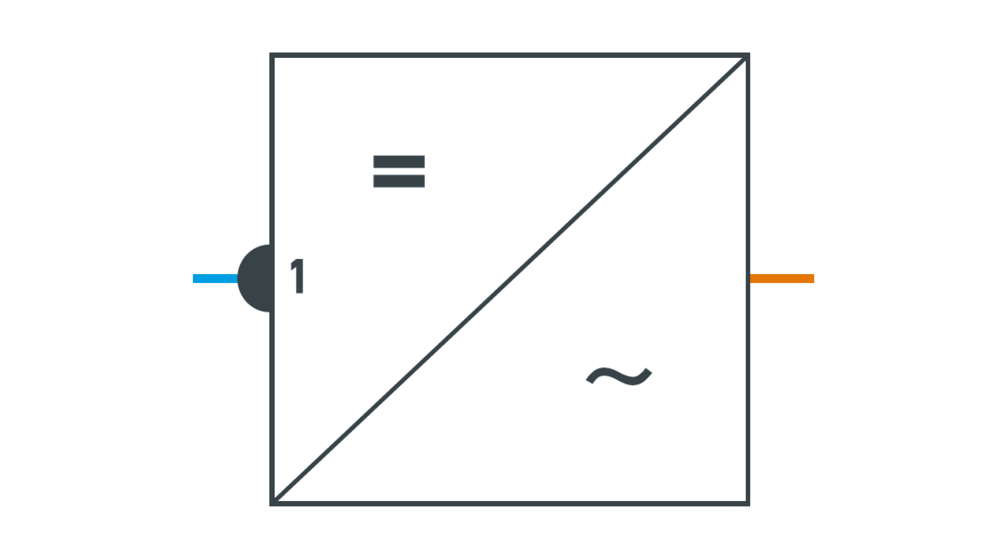

En vekselretters hovedfunktion er at konvertere fotocellemodulets jævnstrøm til net- og forbrugervenlig vekselstrøm.
Derudover byder moderne vekselrettere på yderligere funktioner såsom anlægsovervågning, lagringsforbindelse, nødstrømsfunktion eller integration i Smart Home-installationer.

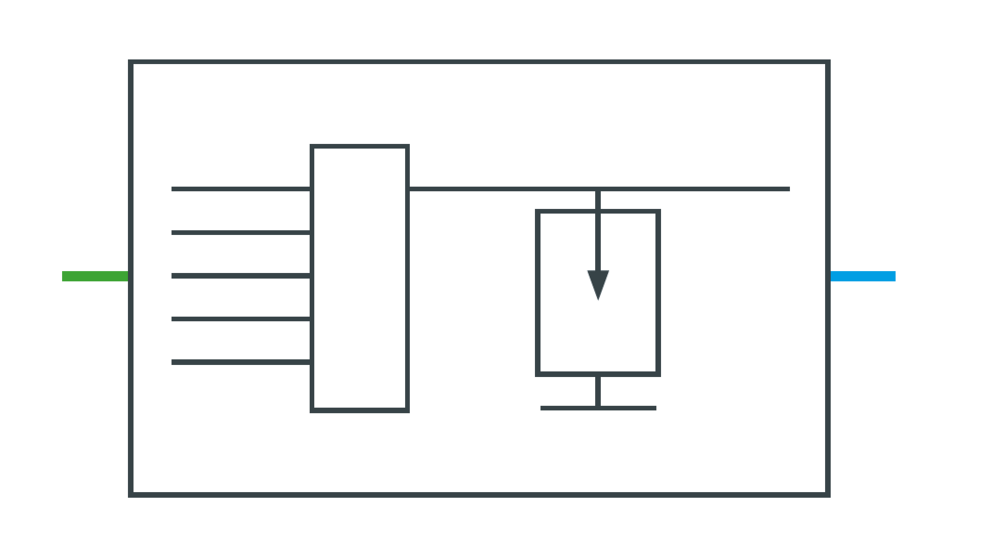

I generatorkoblingsbokse (kort GAK) løber koblingsledningerne fra solcellegeneratoren sammen og forenes i jævnstrømshovedledningen.
Sikkerhedsrelevante dele såsom overspændingsbeskyttelse og jordforbindelse er også bestanddel af GAK.
De fører plus- og minusledningen i en koblingsledning ind i taget, hvor de kan sluttes til generatorkoblingsboksen af elektrikeren.

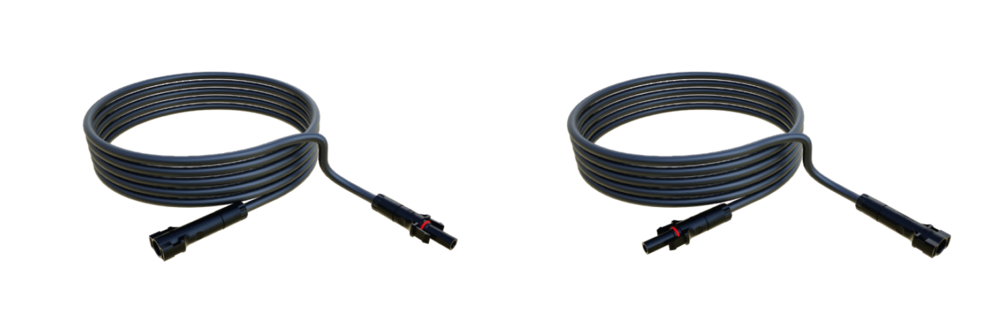

Til PREFA-solcelletagpladesystemet fås koblingsledninger som koblingsledningspakke til hver to ledninger. Disse formonteres i standardlængder, hvorved én ende er udstyret med en bøsning (–) og den anden ende med et stik (+).

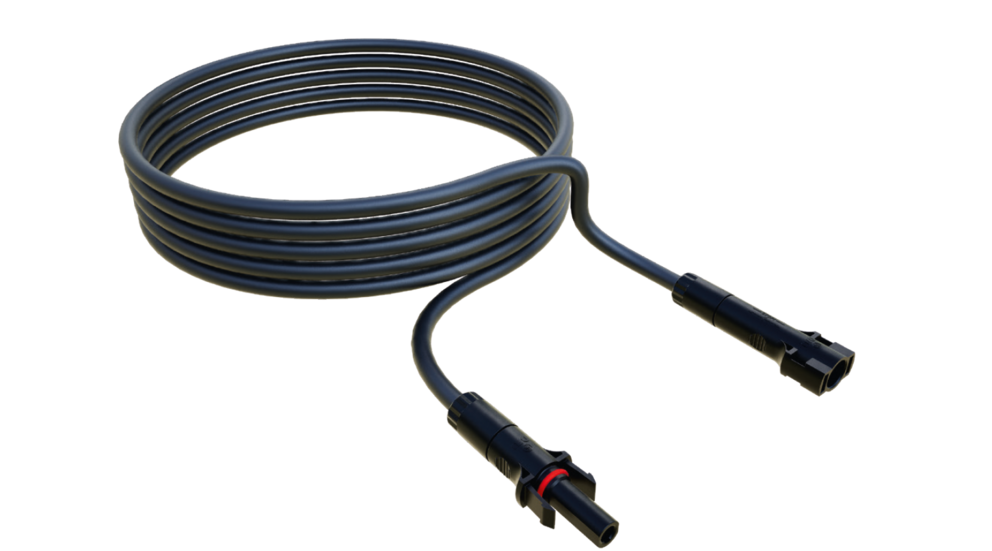

Hvis en koblingsledning strækker sig over flere rækker af solcelletagplader, skal disse forbindes med hinanden ved hjælp af forbindelsesledninger.
Disse ledninger skal fremstilles projektspecifikt og er arrangeret med fortløbende nummerering. Kabelenderne skal være udstyret med hhv. fotocellestik og fotocellebøsning.
Den behørige position fremgår af monteringsplanen.
Anlæggets metalliske dele, der driftsmæssigt ikke er strømførende, skal være forbundet med en potentialudligningsledning.
Lynnedslagsbeskyttet potentialudligningsledning, der kan føre lynnedslagsstrøm, skal have et mindste tværsnit på 16 mm². Kobberledningen skal være grøn/gul-isoleret.
Gennem solcelletagspladens hægtefals opstår en elektrisk ledende forbindelse, så den samlede tagflade får en modstandsværdi med lav ohm.
Til solcelletag udleveres altid en potentialudligningsledning til lynnedslagsbeskyttelse på 16 mm² med kontakt i rustfrit stål.

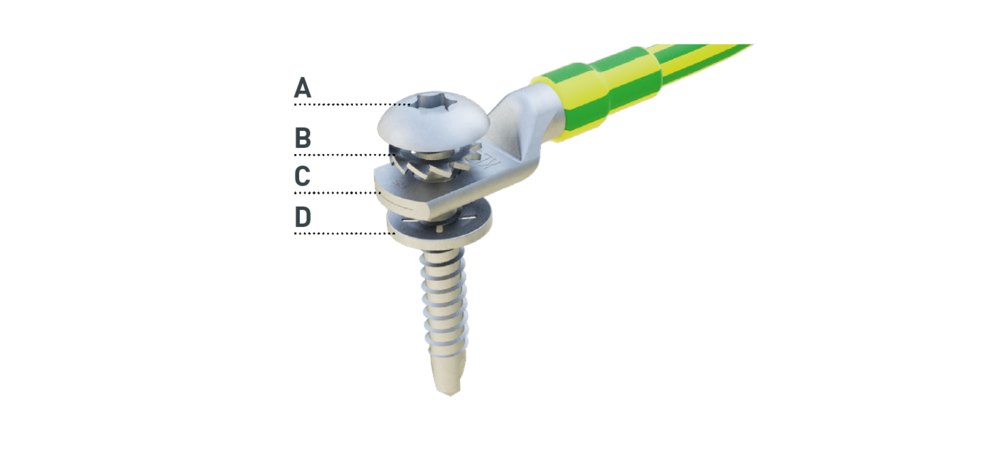

Komponenten består desuden af monteringsskruen (A), møtrik med modhager (B), rustfri kontakt (C) og skruesikring (D) (se billede nedenfor).
Møtrikken med modhager må udelukkende anvendes én gang. Ved ny montering skal disse skiftes.

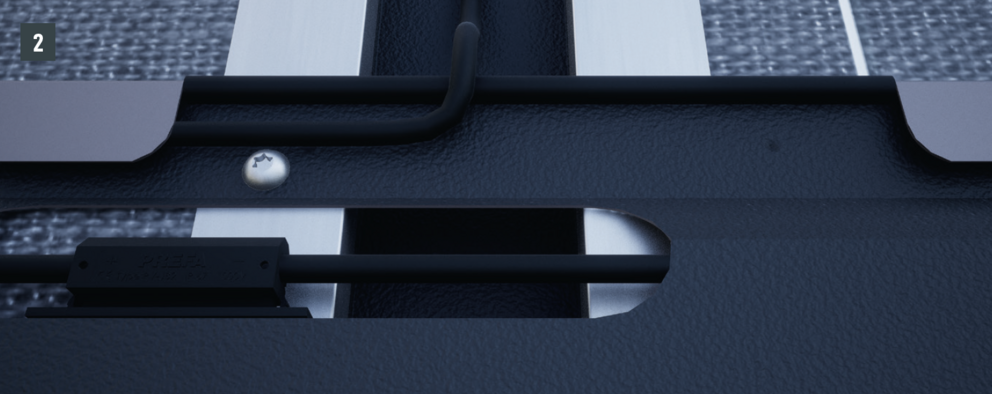

De solcelletagplader, der ligger over kabelkanalen, skal desuden skrues fast med en linsehovedskrue (se billede 2). Kabelkanalen skal derfor bestå af en aluminiumskantdel for at etablere en yderligere vertikal ledende forbindelse mellem solcelletagpladerne.

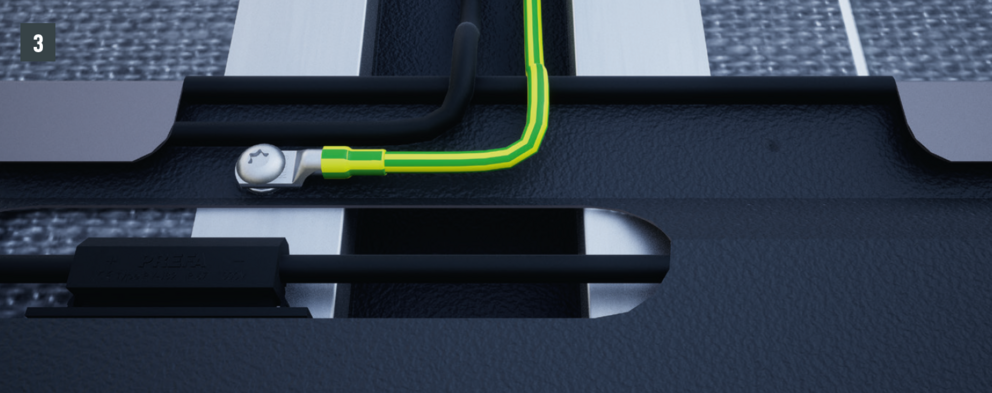

I sidste række fastskrues potentialudligningen sammen med solcelletagpladen, der ligger over kabelkanalen (se billede 3), lægges i kabelkanalen med koblingsledningerne og føres ind i taget.
