Montering PREFALZ-solcellemodul

Placering af klemmerne

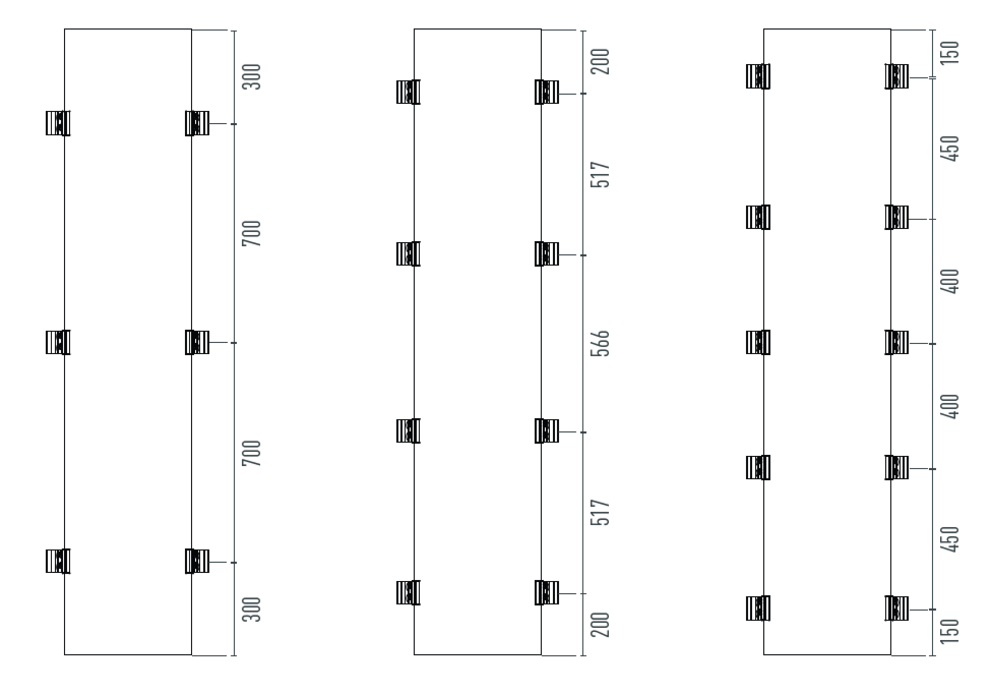

I skitsen vises tre varianter af monteringen af PREFALZ-solcellemodulet med 6, 8 eller 10 fastgørelsespunkter. I visningen ses, med hvilken afstand klemmerne skal monteres i forhold til den påkrævede variant.

Bemærk

Den variant, der skal anvendes, afhænger af betingelserne på stedet samt vind- og snebelastningen. PREFA stiller et beregningsværktøj til rådighed til dette formål, som kan tilgås via hjemmesiden eller via produktteknik hos technik.de@prefa.com på forespørgsel.

Den maksimal afstand mellem beslag på 33 cm fra midte på beslag til midte på beslag må ikke overskrides (billede 1).

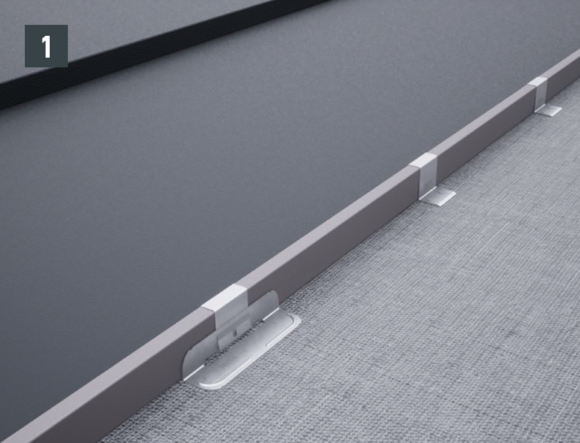

I området ved klemmerne skal sørges for rent underlag. Som følge af de symmetriske spændebakker kan falsen placeres, hvor det ønskes (billede 2).

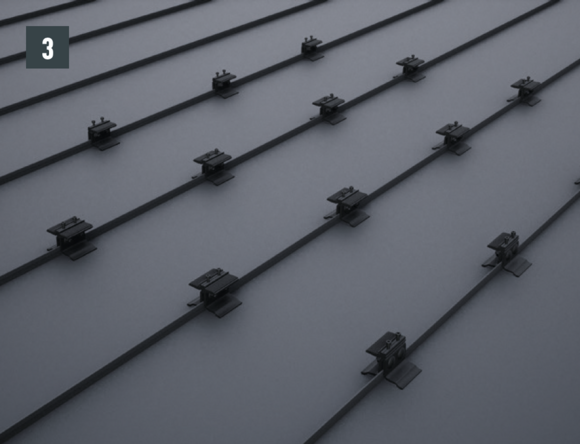

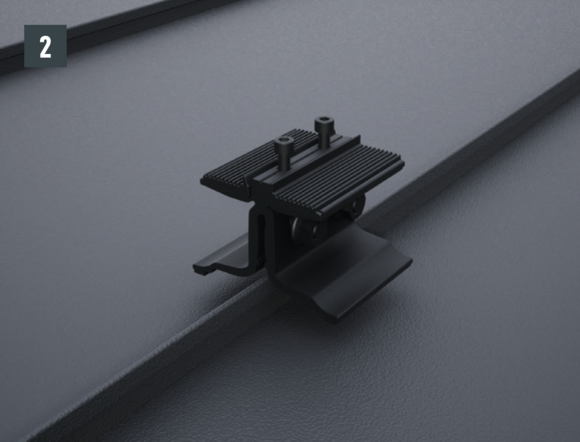

Placering og lineær justering af klemmens underdele i henhold til det påkrævede antal og efter strukturel udlægning i henhold til monteringsplan (billede 3).

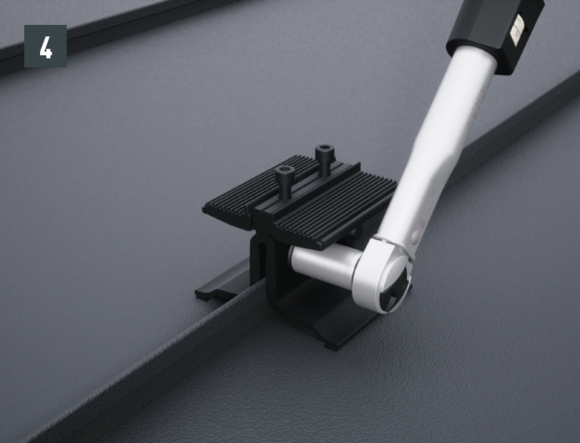

Spænd de to møtrikker af rustfrit stål med et drejemoment på 35 Nm. Herved skal sørges for, at den venstre af de to møtrikker først spændes for at forhindre en eventuel vipning af klemmen (billede 4).

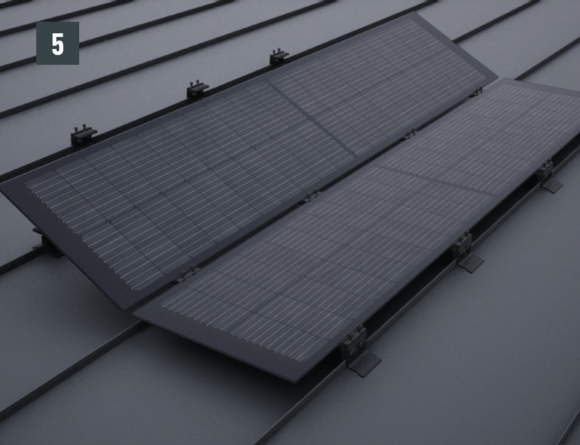

Indlægning af modulerne og tilslutning af stikforbindelserne i henhold til strengplanlægningen. Sørg for, at solcellemodulerne placeres nøjagtigt midt på klemmeunderdelene, og at EPDM-indlæggene sidder korrekt (billede 5).

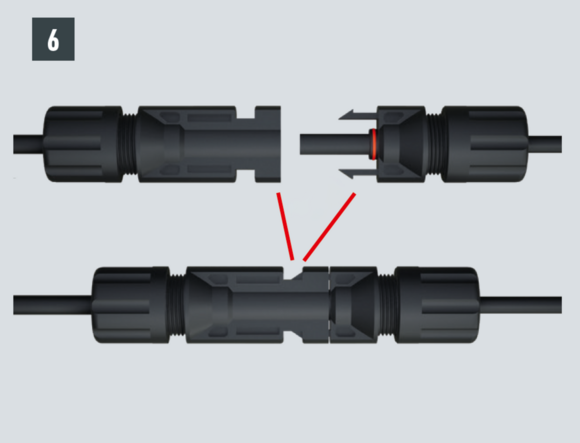

Tilkobling af solcellestik/-bøsninger (billede 6).

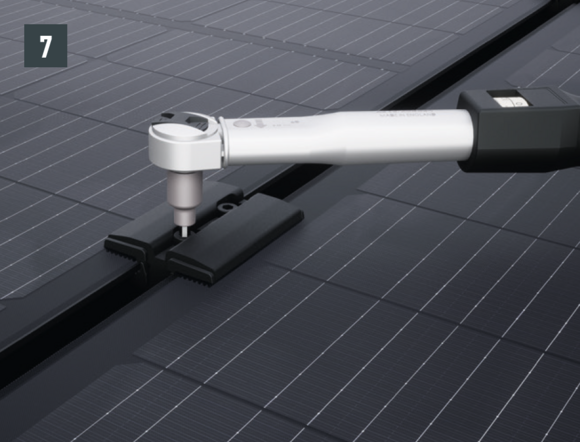

Læg klemmeoverdelene på, og spænd de indvendige sekskantskruer med et moment på 10 Nm (billede 7).

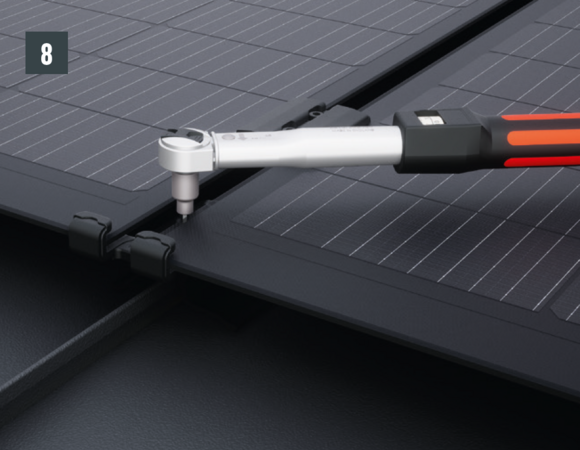

Monter modulnedskridningssikringen langs den nederste modulkant i hver række, og fastspænd de indvendige sekskantskruer med 10 Nm (billede 8).

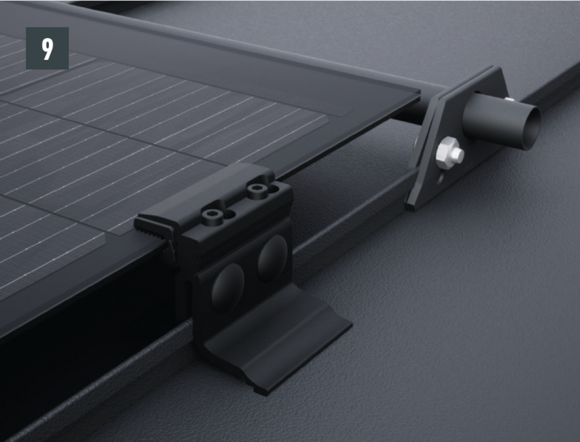

Over solcellemodulerne kan der som beskyttelse af kabelføringen monteres et snefangsystem (billede 9). Snebeskyttelsen af hele tagfladen skal vurderes særskilt!

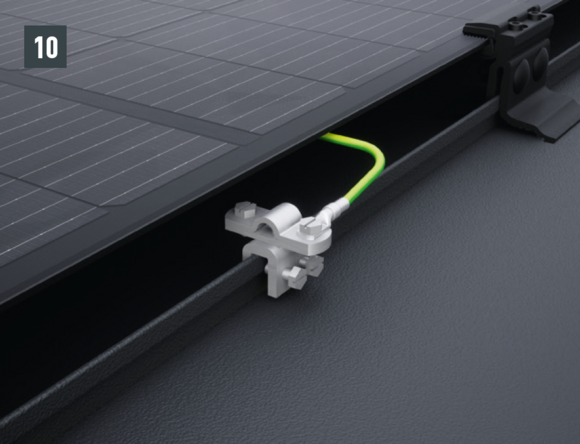

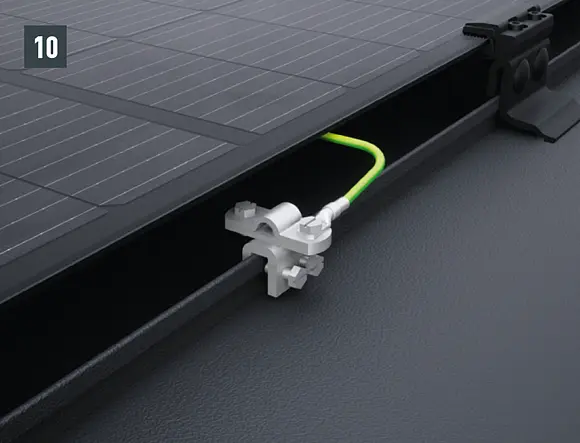

Installationen af potentialudligningsledningen skal udføres for hver sammenhængende tagflade (billede 10).
