Monteringsvejledning
Monteringsvejledning
Venligst vælg en eller flere kapitler til download.
Indholdsfortegnelse
Solcelle Solcellemodul PREFALZ Produktinformation Midter-/endeklemme, modulnedskridningssikring PREFALZ 500/600

Midter-/endeklemme, modulnedskridningssikring PREFALZ 500/650

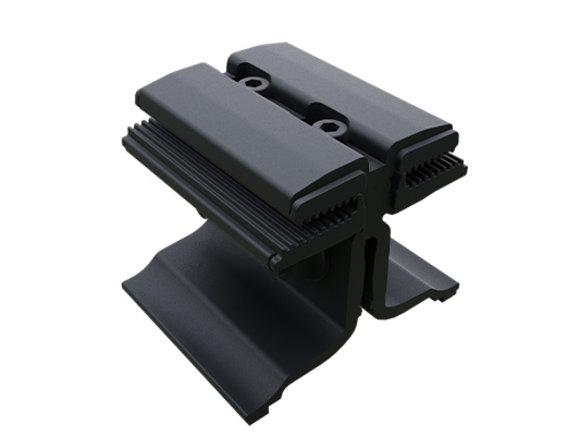

Midterklemme PREFALZ 500/650-solcelle

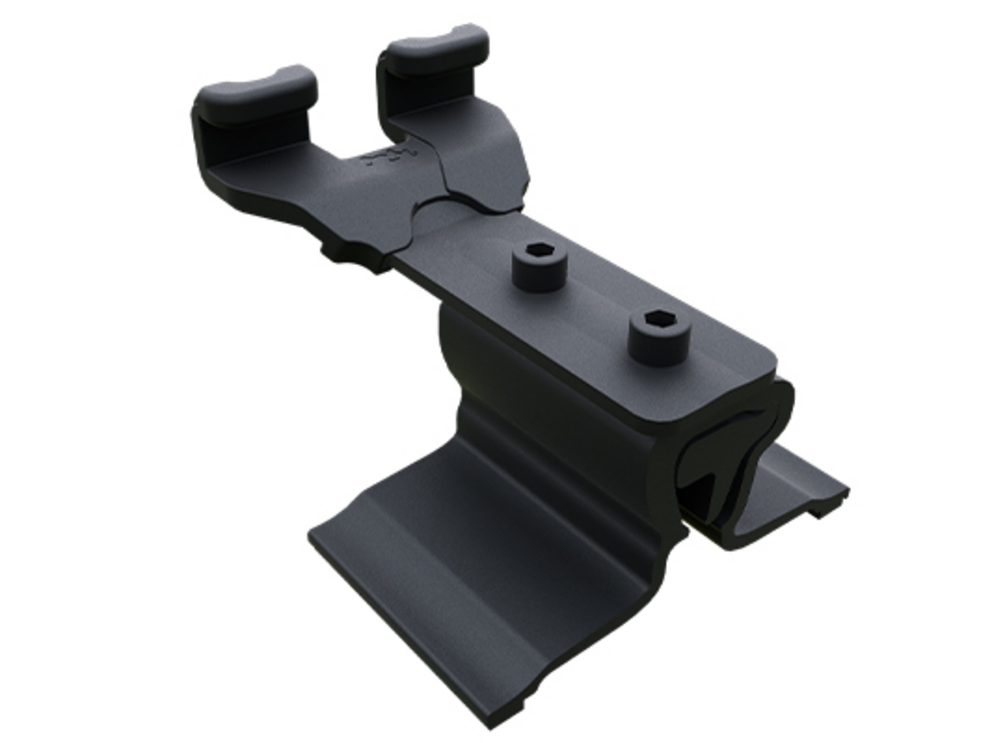

Sikring mod nedglidning af PREFALZ 500/650-solcellemodul

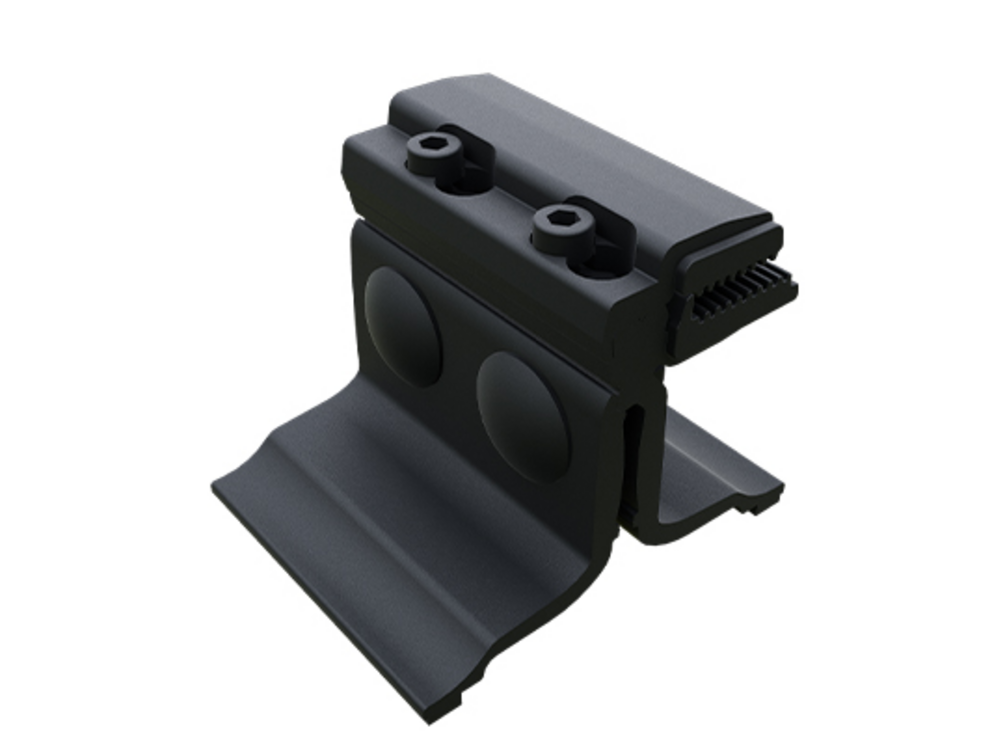

Endeklemme til PREFALZ 500/650-solcelle

Tekniske data

Fastgørelse

Klemmer til PREFALZ med dobbeltstående fals (falshøjde 25 mm)

Farve

sortelokseret

Bestanddele

Klemmeunderdel aluminium
2 skruer til dørhængsler A2 M10 × 25
2 sekskantmøtrikker A2 M10
2 fastgørelsesskruer A2 M6 × 20 (indvendig sekskant 5 mm)
Klemmeoverdel aluminium
EPDM-indlæg

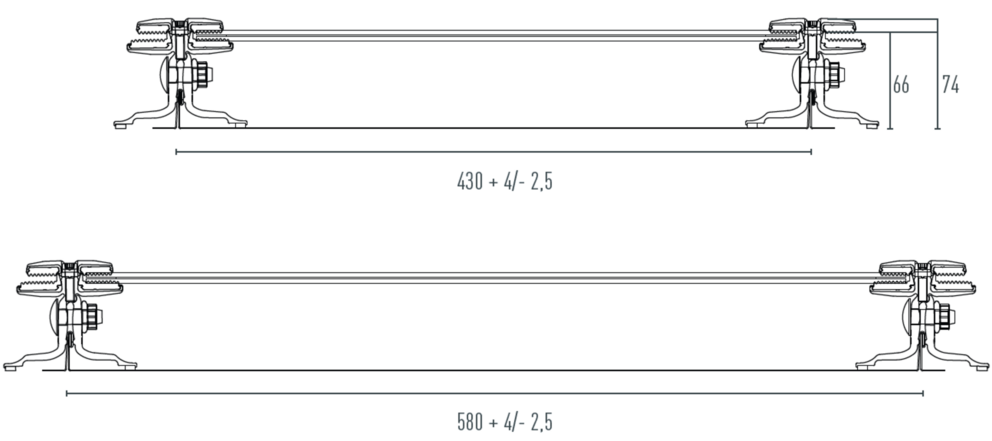

Falsafstand inkl. tolerancer

Bemærk

Vær opmærksom på, at baner med dobbelt underfals som følge af det mindre falstab på 10 mm skal fastsømmes, så der opnås en akseafstand på 430/580! Monteringen på baner med dobbelt overfals er ikke mulig på grund af det større falstab på 10 mm.
