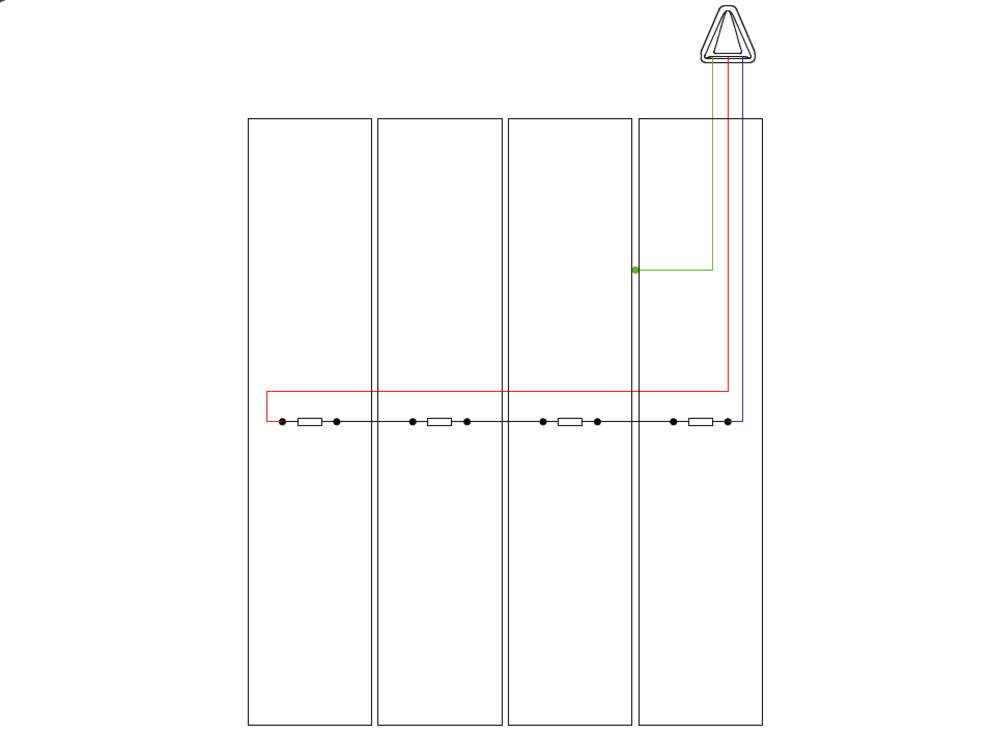

Et PREFALZ-solcellemodulanlæg kræver et tilførings- og fraføringskabel pr. streng. I den følgende skematiske skitse for kabelføringen er tilføringskablet vist med blåt, fraføringskablet med rødt, potentialudligningen med grøn samt modulledningerne med sort som tydeliggørelse.
Vær opmærksom på, at til- og afledninger, forbindelsesledninger samt potentialudligningsledninger skal føres i et UV-bestandigt el-installationsrør. Der må ikke ligge ubeskyttede ledninger direkte på tagfladen. Den konkrete udførelse skal afklares med den udførende elektriker.
