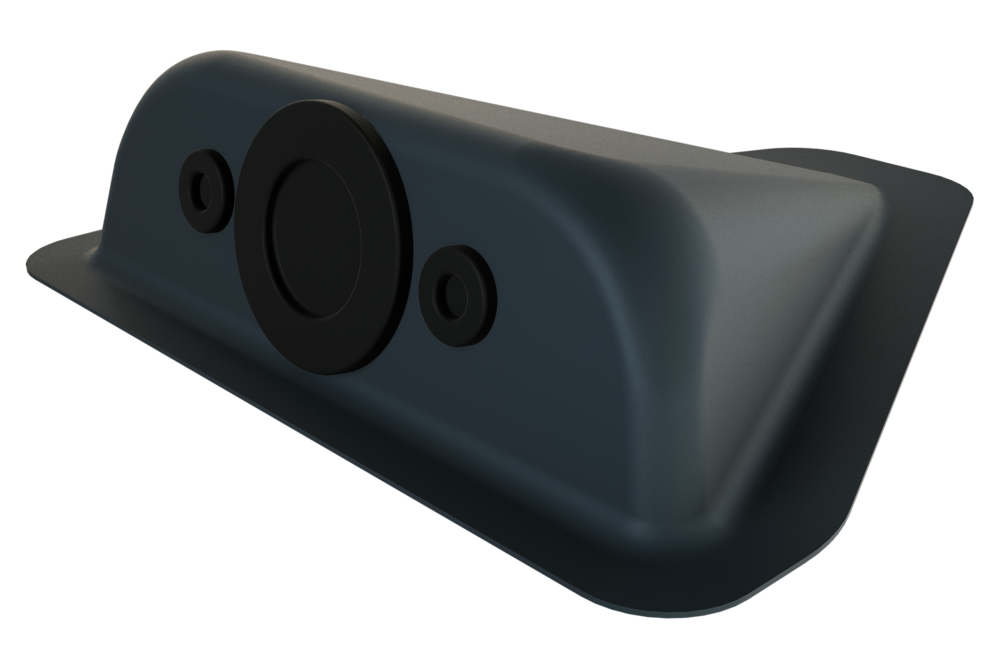

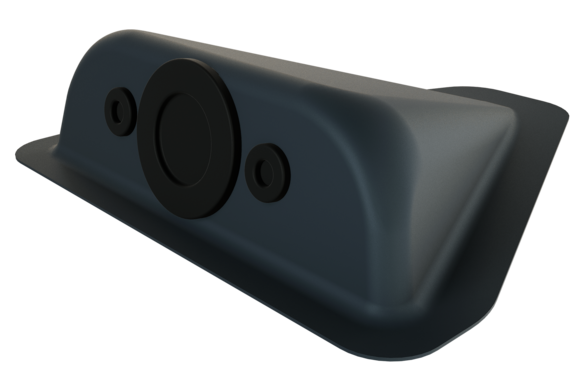

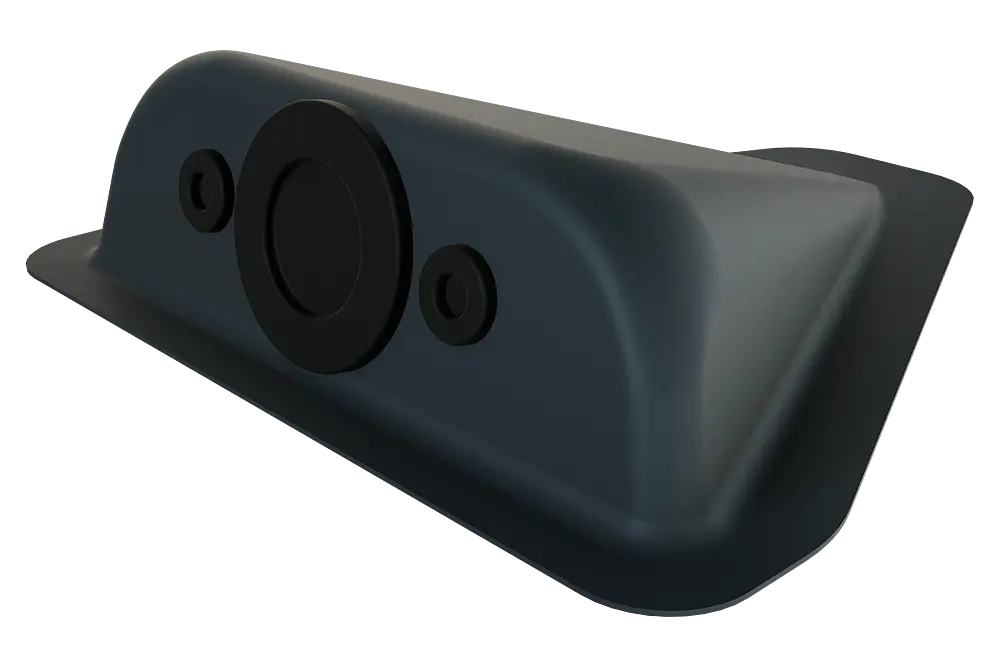

PREFA-solluge til gennemføring af kabler ved fotovoltaikanlæg ved PREFA-taginddækninger.
Materiale |
Aluminium (1,2 mm; EN AW 1050 A) |
|---|---|
Farve |
blank eller pulverbelagt i standardfarver |
Bestanddele |
1 x gennemføringsmuffe DM 32-35 mm |
Taghældning |
fra 3° fastklæbet med PREFA-specialklæbesæt |

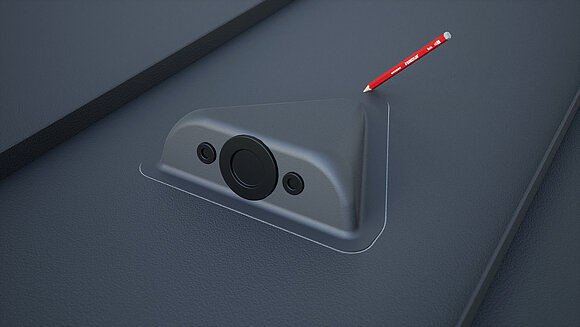

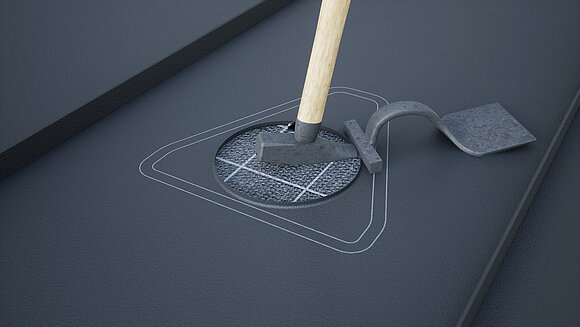

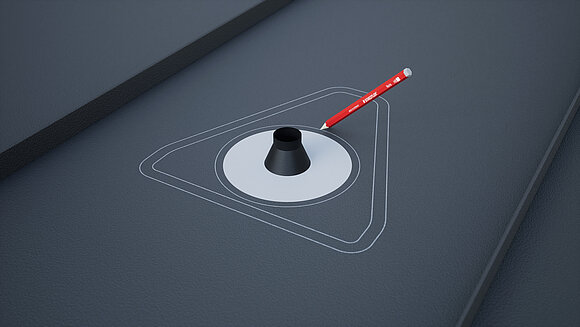

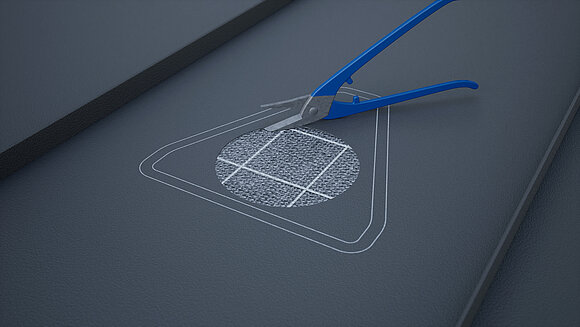

Positionering af sollugen og markering af omridset. Tegn derefter klæbeområdet (25 mm) og udsnittet til rørmanchetten. Udskær den cirkelrunde del, og buk kanten op.

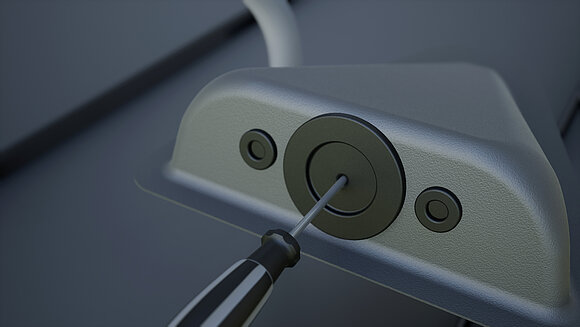

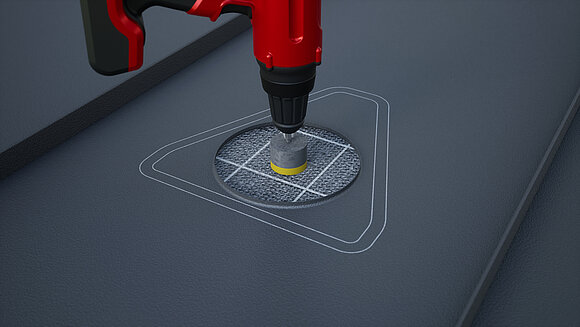

Bor et hul med den nødvendige diameter i midten, fastklæb rørmanchetten, og før den korrugerede slange igennem. Slib klæbefladerne, rengør dem og lad dem dampe tørre. Gennembryd gennemføringsmuffen med en skruetrækker.

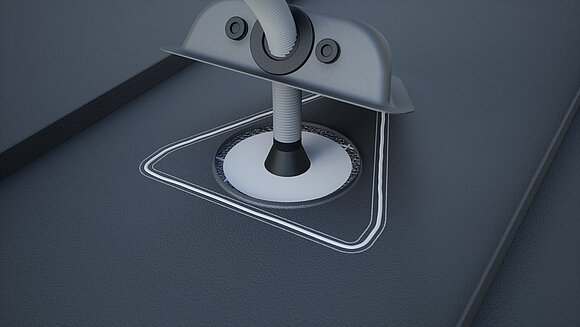

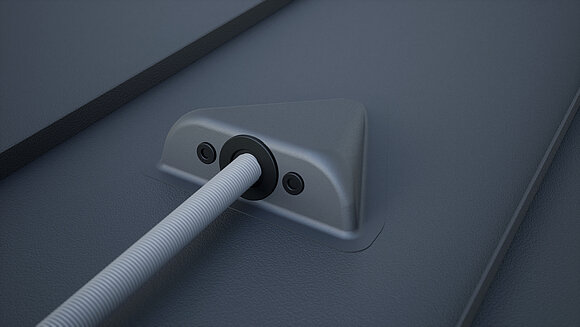

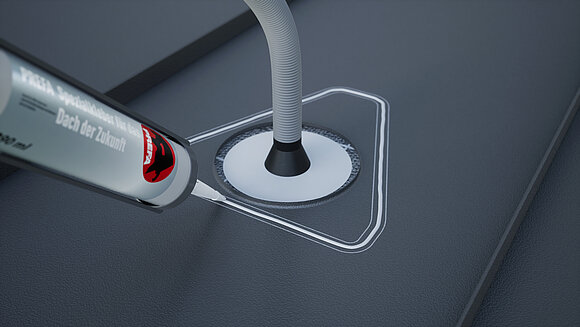

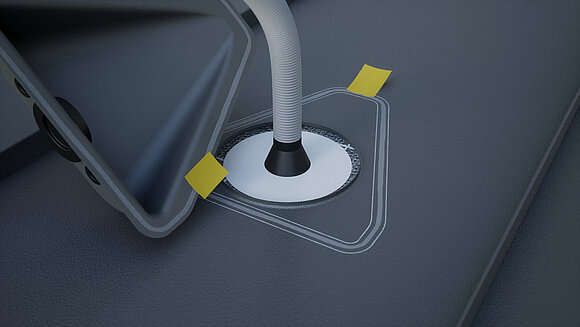

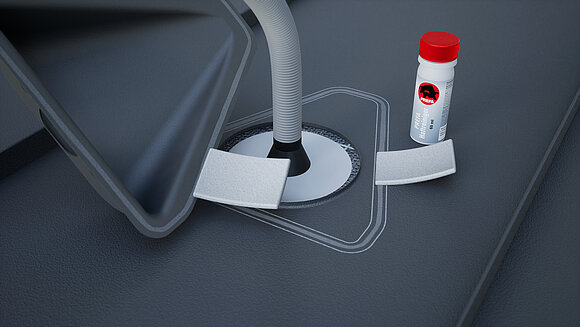

Påfør specialklæber hele vejen rundt, og før den korrugerede slange gennem muffen. Sæt derefter sollugen på og tryk den fast midtfor.
Bemærk
Der medfølger ikke en korrugeret slange i leveringsomfanget.
Gennemføringen af den korrugerede slange forenkles ved at behandle rørmanchetten og gennemføringsmuffen med talkum. Bøjningen af det korrugerede rør 90° i retning af tagudhænget forenkler påsætningen af sollugen.
Efter udløb fra sollugen skal den korrugerede slange føres mindst 30 cm tagparallelt.
Indtil klæbemidlet er hærdet, kan sollugen ved behov holdes i position ved hjælp af eksterne hjælpemidler.
Farve |
PREFA-standardfarver |
|---|---|
Materiale |
farvebelagt aluminium (0,7 mm; EN AW 3005) |

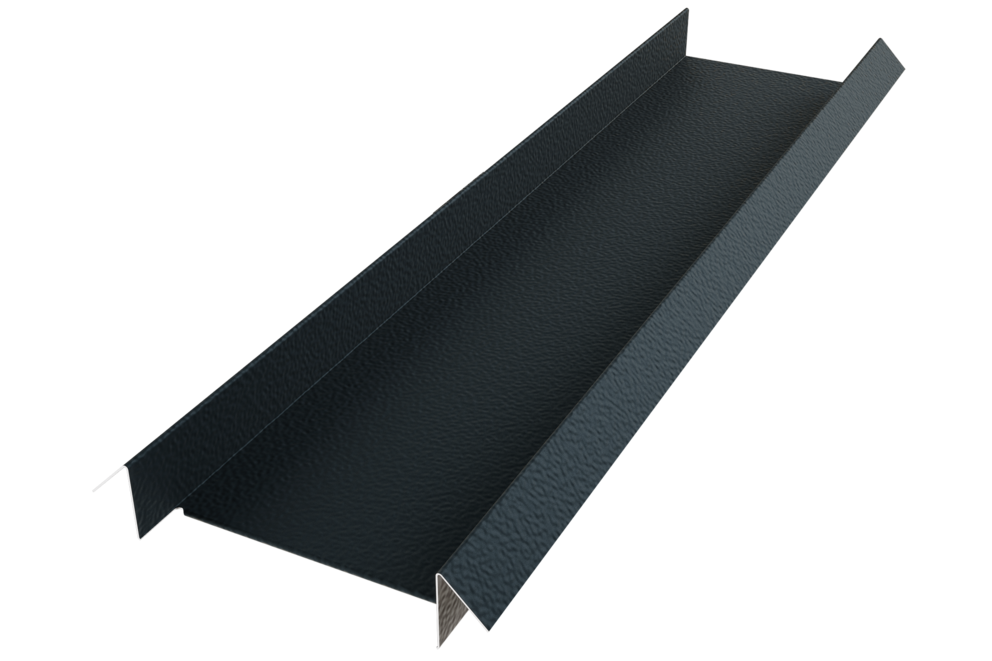

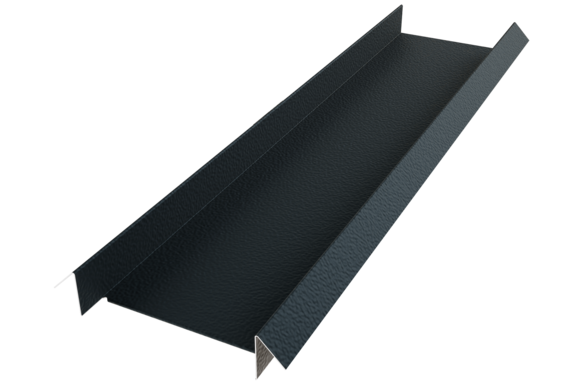

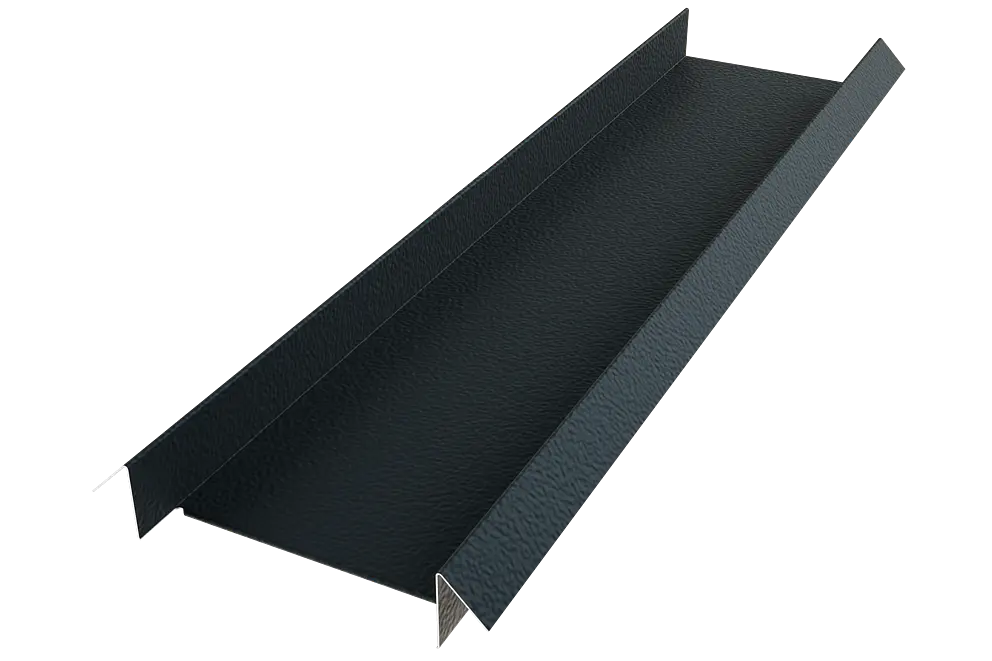

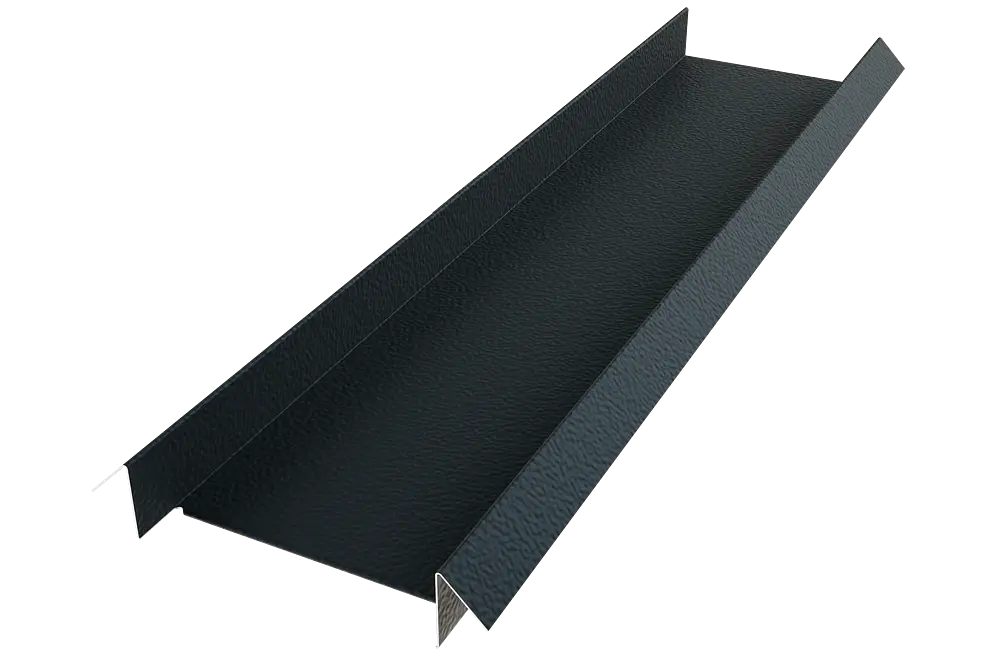

På alle PREFA Kleinformat-inddækninger kan det være nødvendigt at indbygge underlagsplader. Specielt ved bindepunkter til solceller bliver dette ekstra vigtigt, da det for det meste handler om anlæg med store flader.

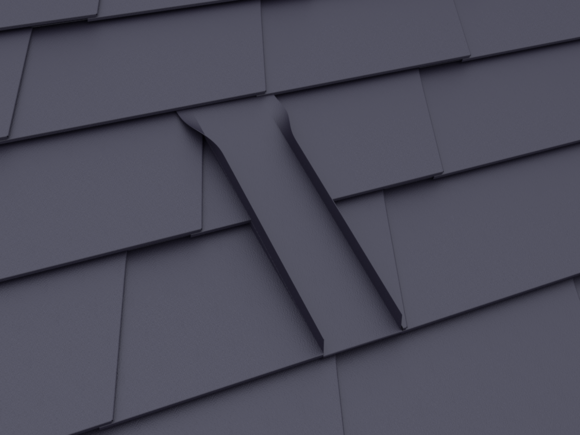

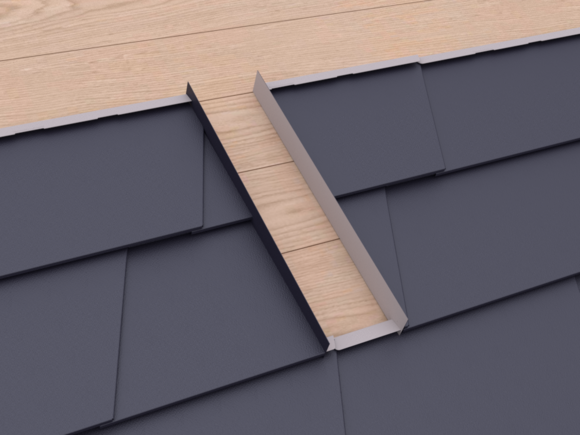

Når et spær ligger direkte under isætningsfalsen på et PREFA Kleinformat-element, og der dermed ikke er mulighed for montering i monteringsområdet, skal der indbygges en underlagsplade for at etablere et plant underlag til tilslutningspunkterne. En anden løsning er, hvis det er muligt, at forskyde underkonstruktionen (f.eks. spærfordobling, åbning af tværrigel).
