Farve |
blank |
|---|---|

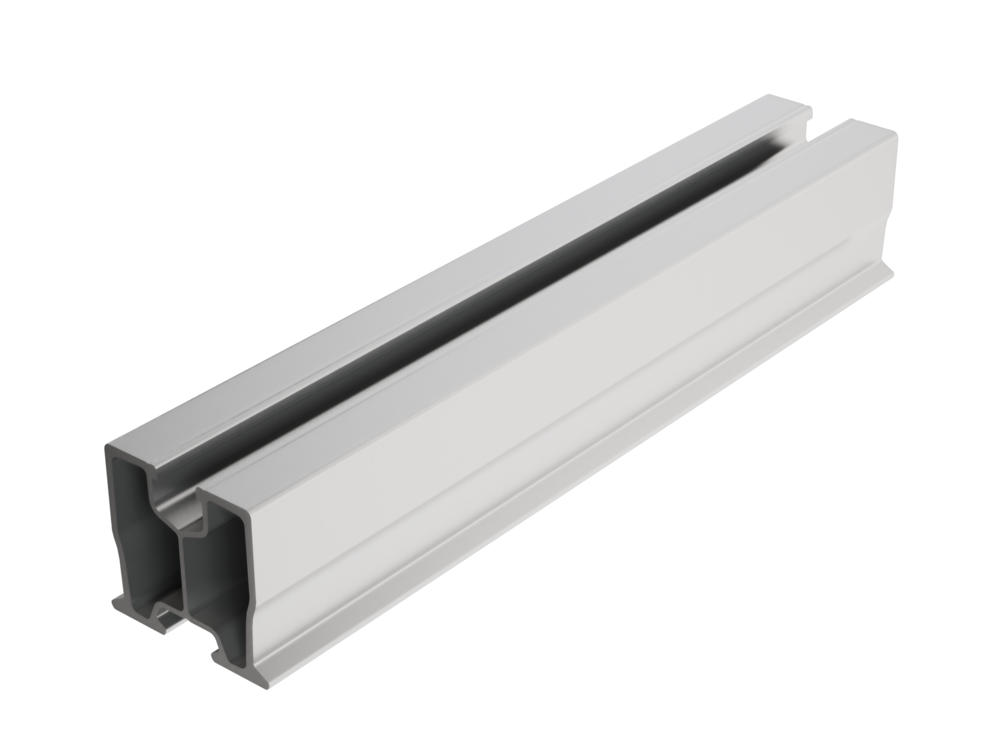

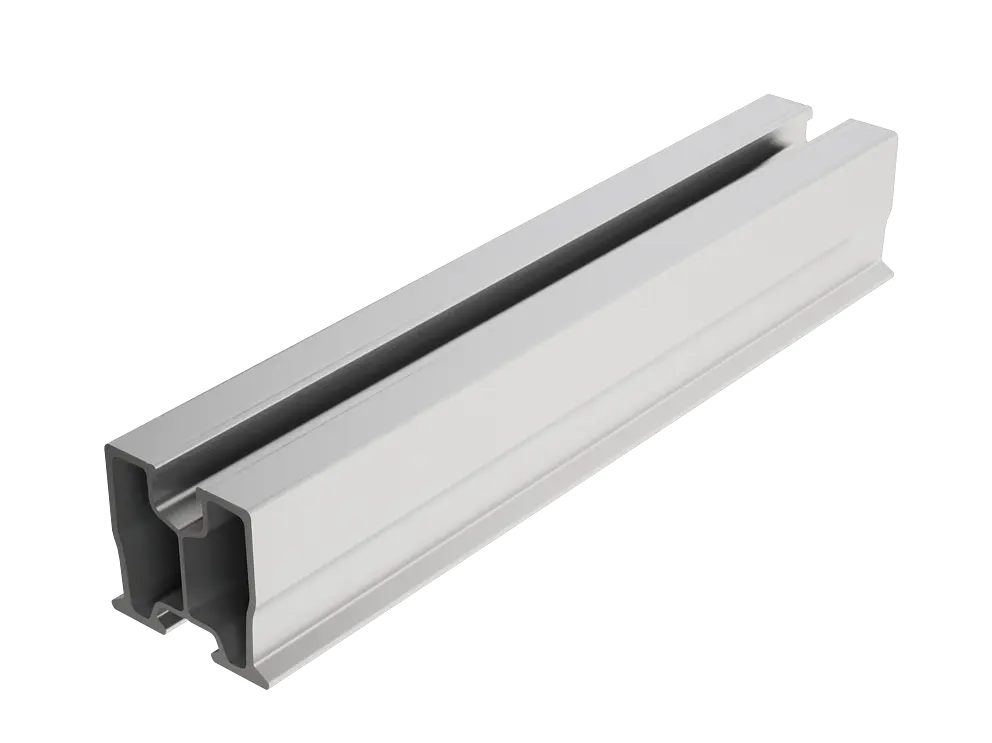

Materiale |
Aluminium (EN AW 6005A) |
Længde: |
3.600 mm |

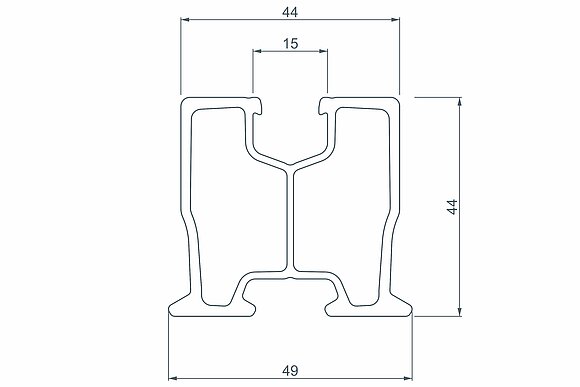

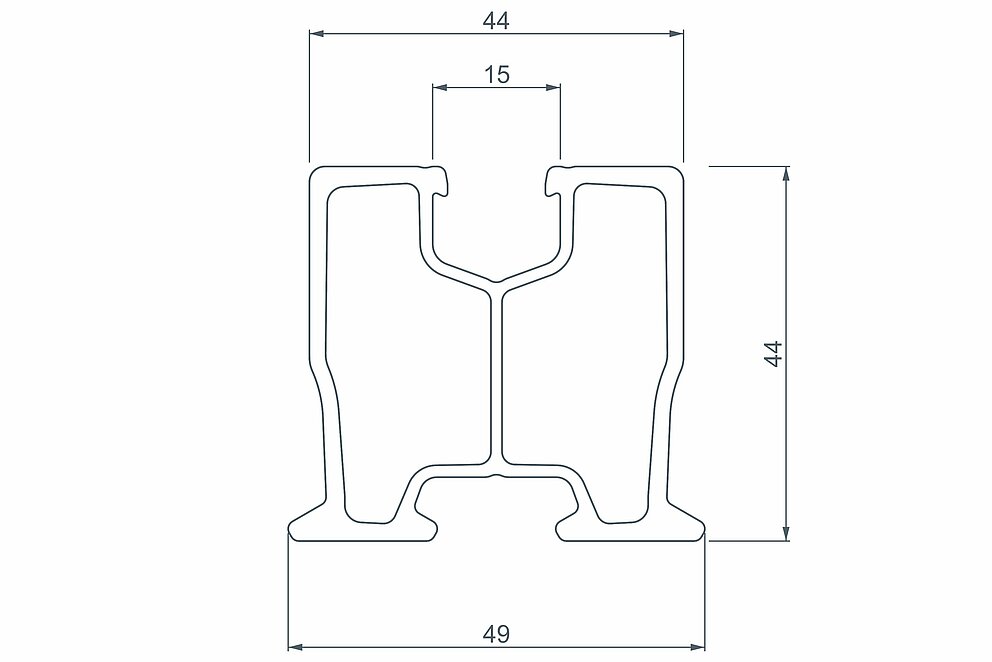

Dimension (bredde/højde) |
49 mm / 44 mm |
Solcellemodul |
til indrammede solcellemoduler (rammehøjde: 28 – 47 mm) |
Moduljustering |
Iht. producentens retningslinjer |

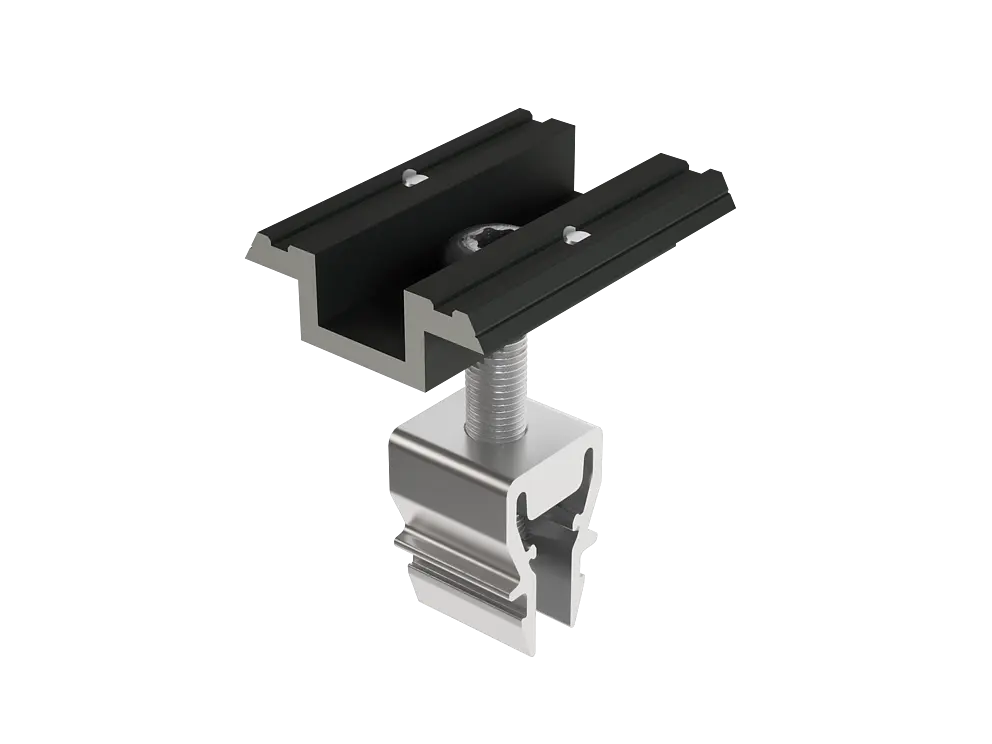

Farve |
blank eller sort anodiseret |
|---|---|
Bestanddele |

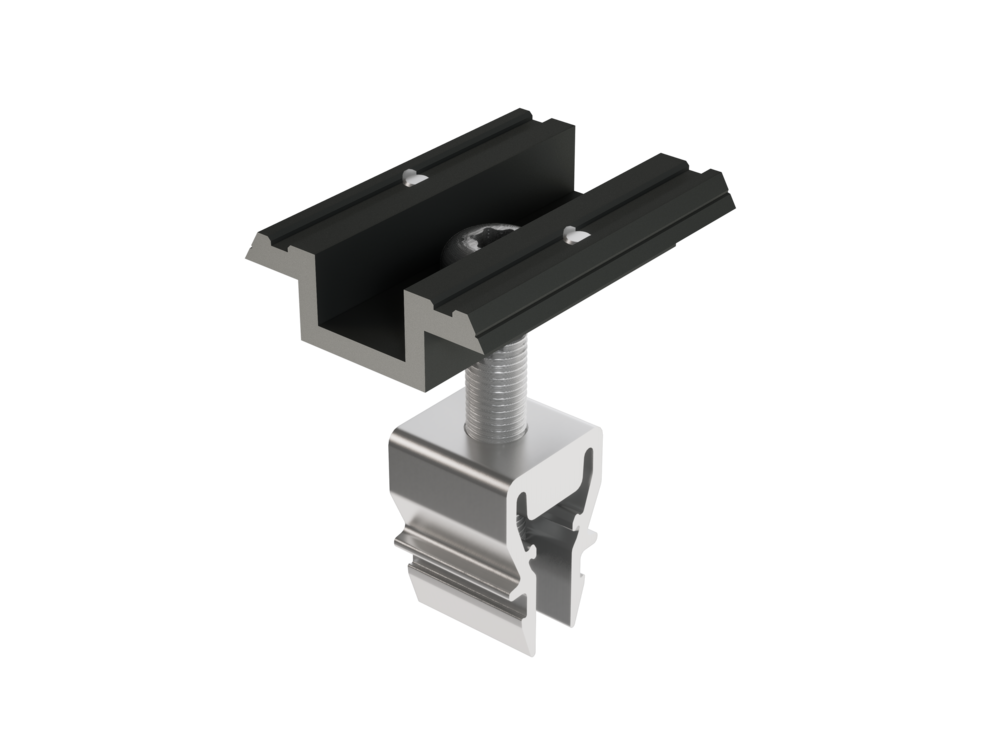

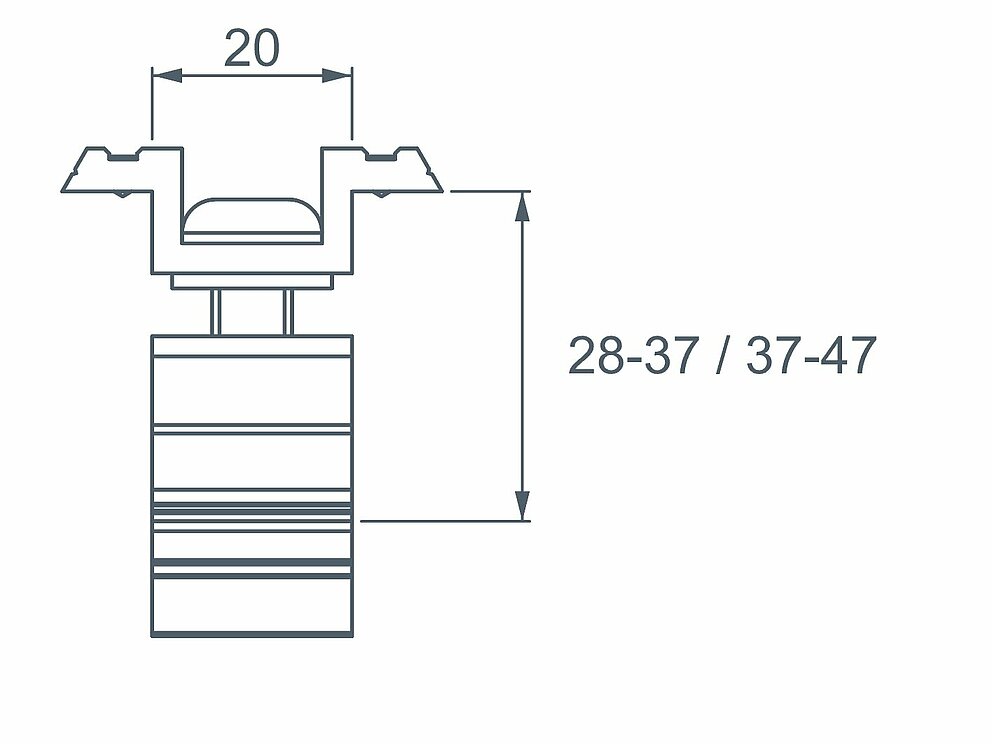

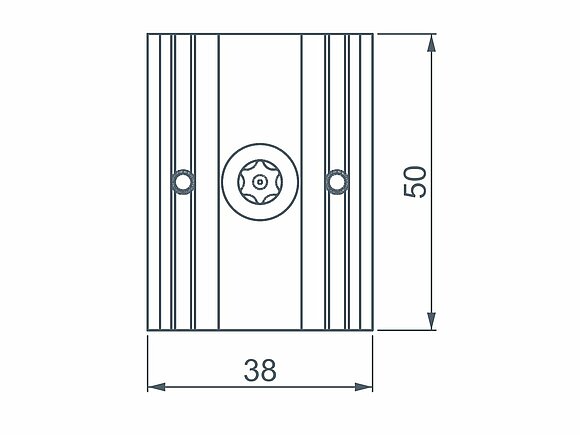

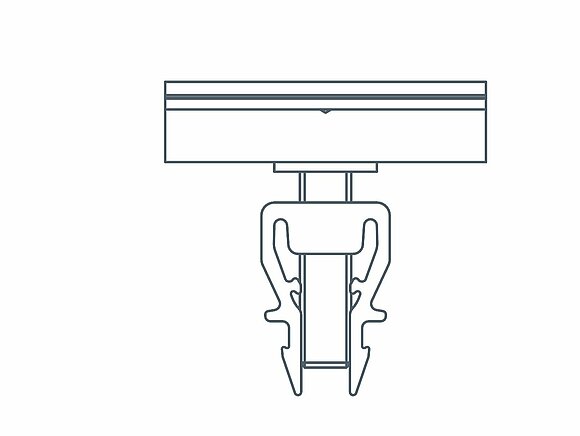

Midterklemme med stift 28 - 37 mm, aluminium Midterklemme med stift 37 - 47 mm, aluminium |
Drejningsmoment |
15 Nm |
Farve |
blank eller sort anodiseret |
|---|---|
Bestanddele |

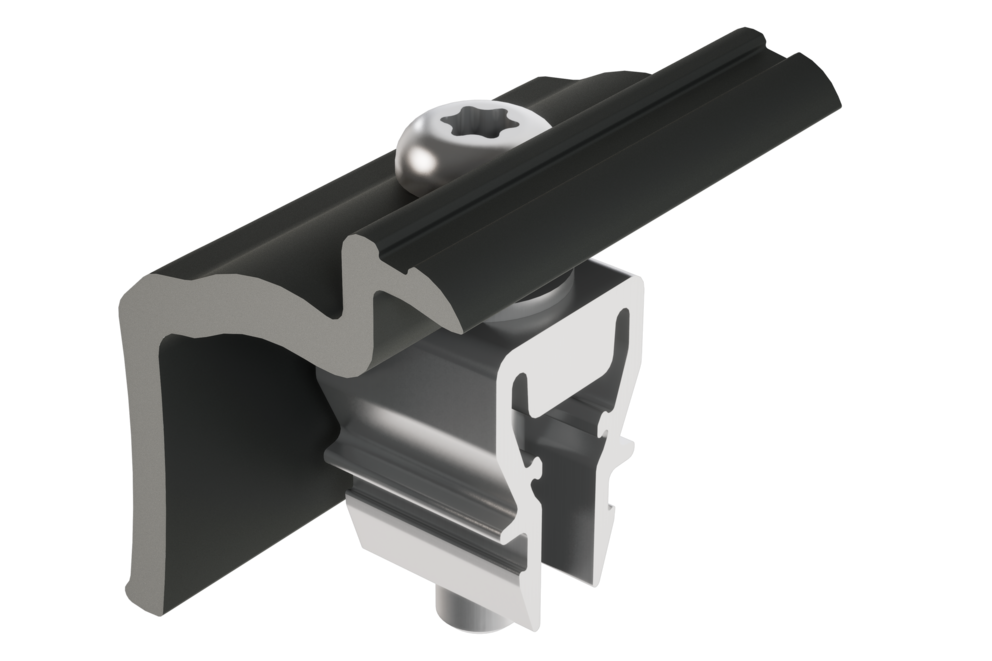

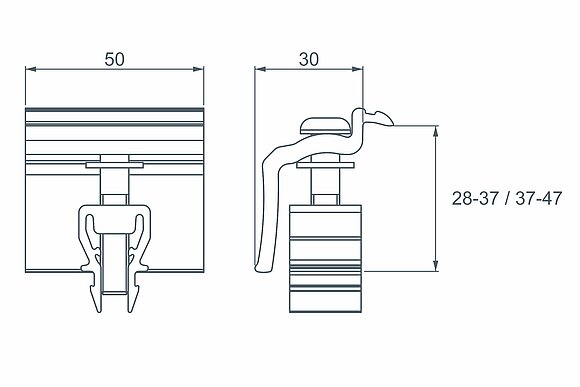

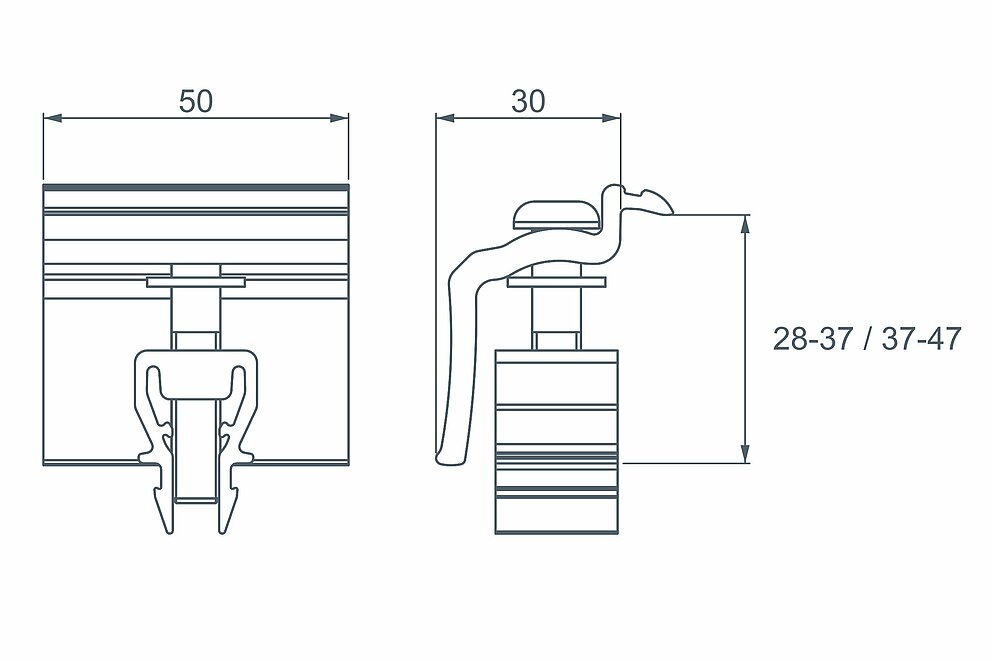

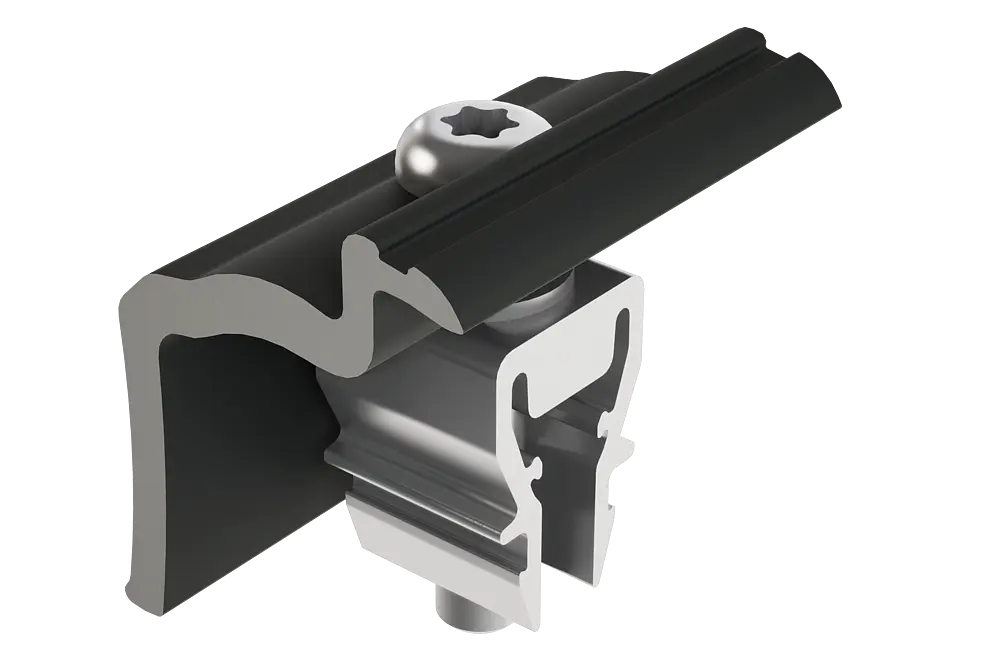

Endeklemme 28 - 37 mm, aluminium Endeklemme 37 - 47 mm, aluminium |
Drejningsmoment |
15 Nm |

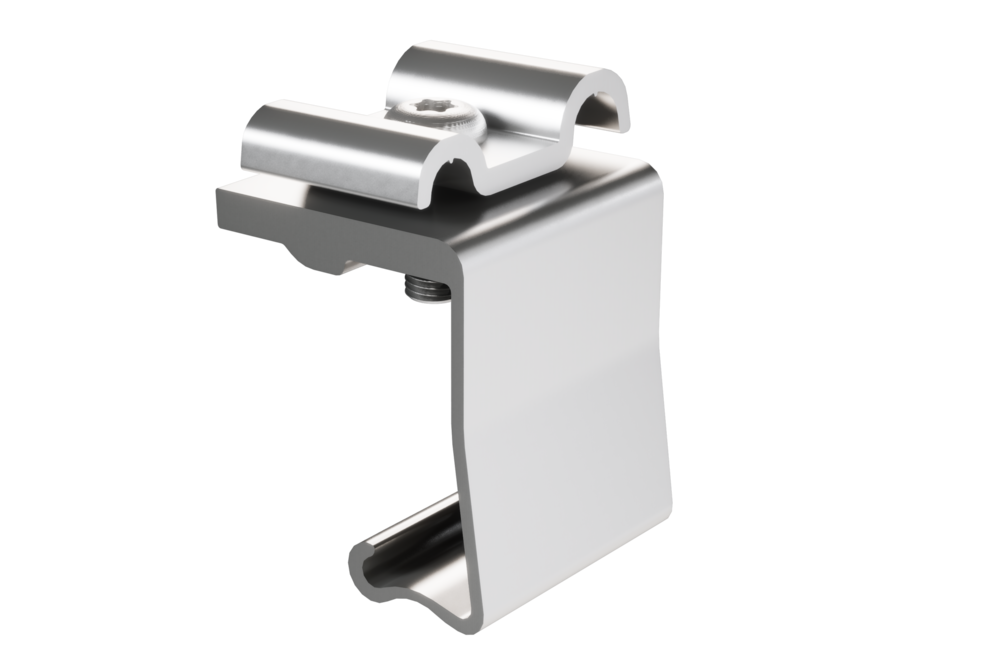

Bestanddele |

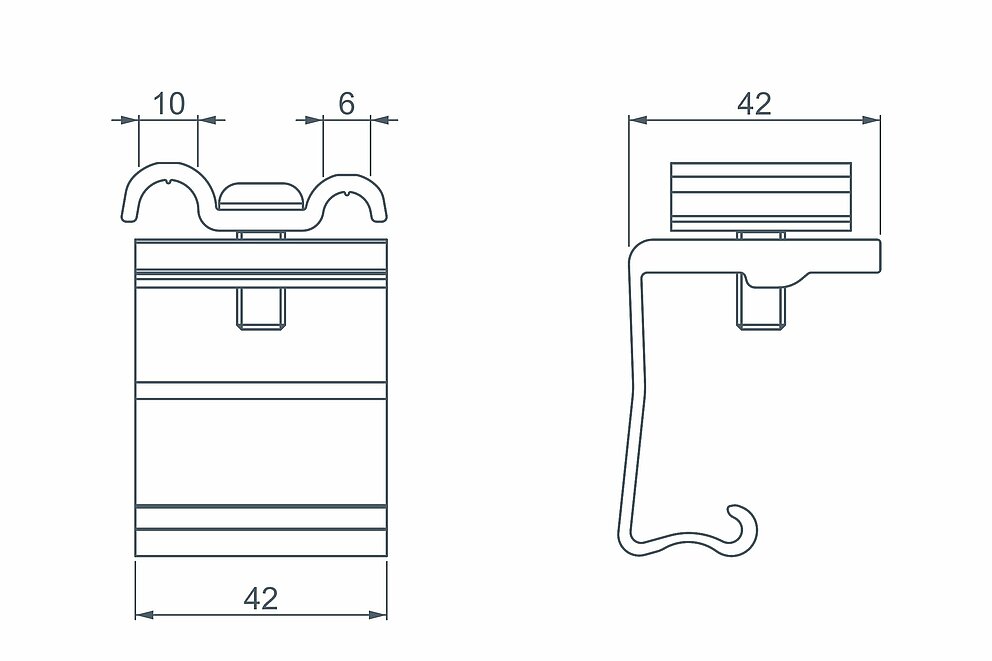

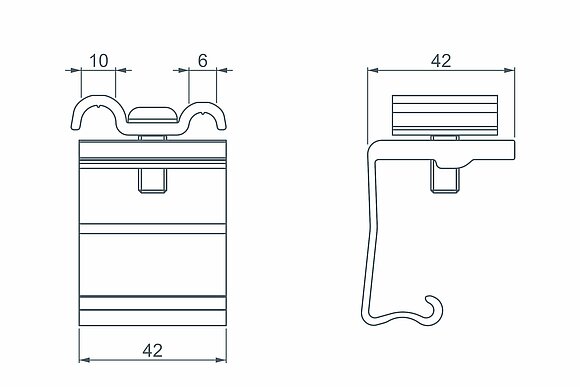

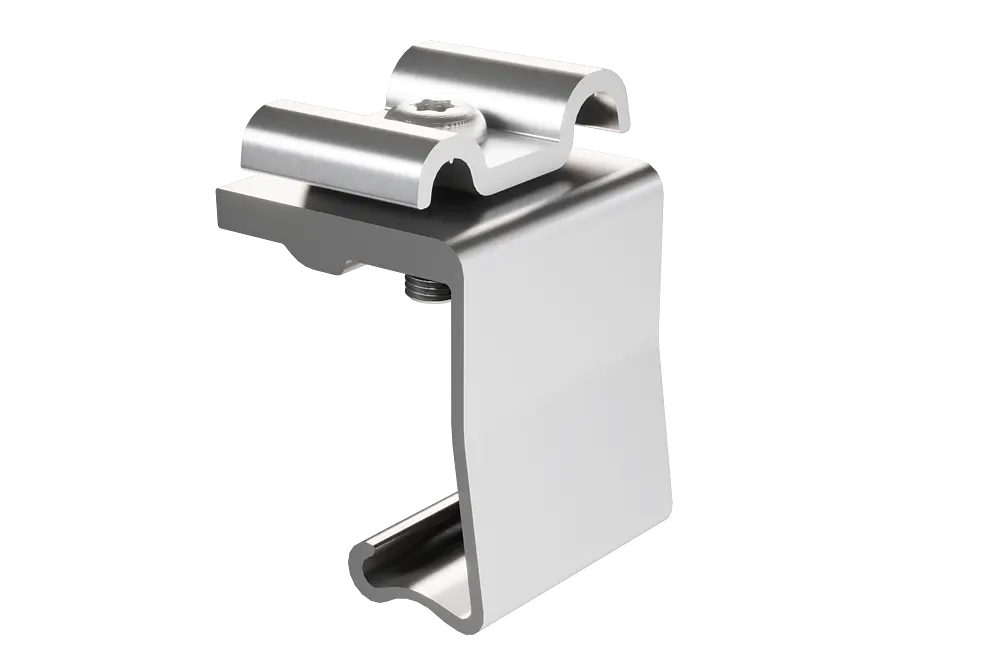

Jordingsklemme Ø 8 og Ø 10 mm |
|---|---|
Drejningsmoment |
15 Nm |

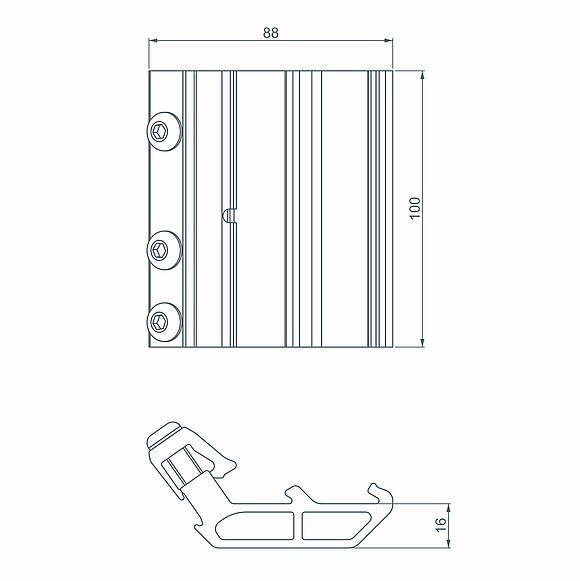

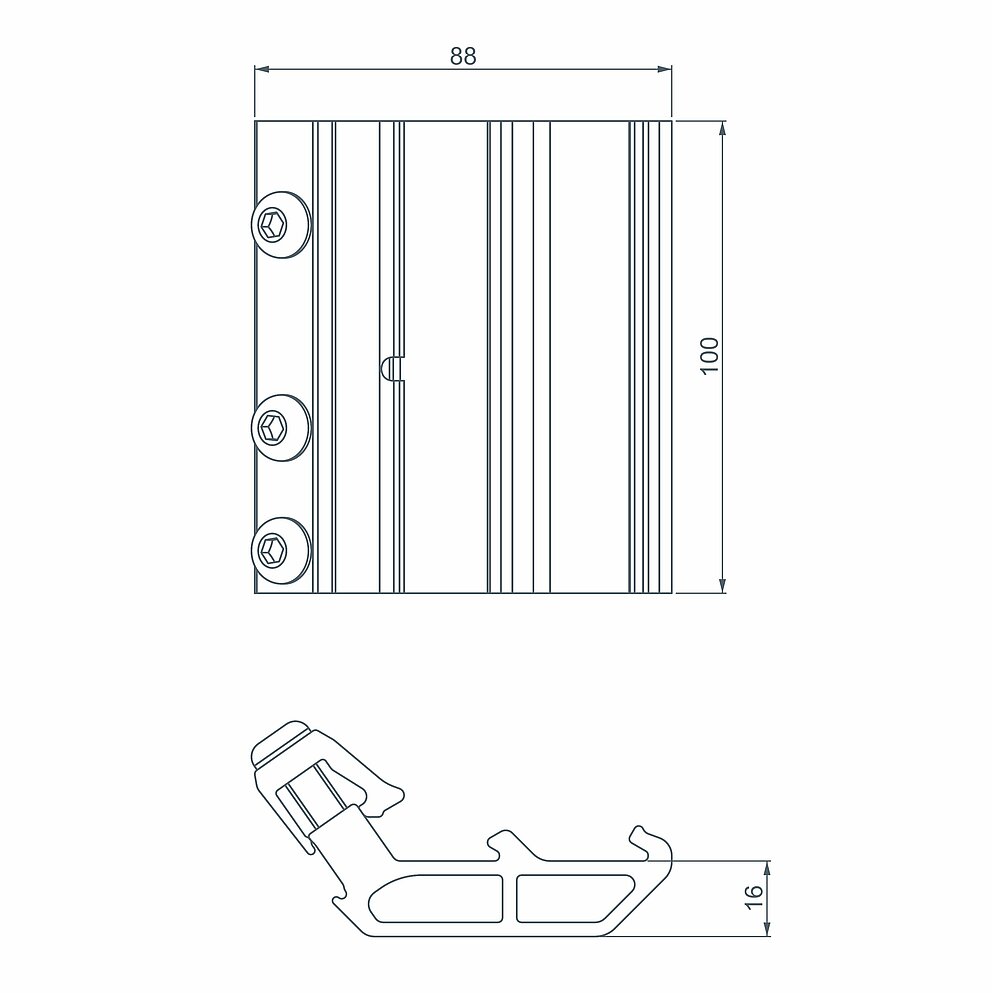

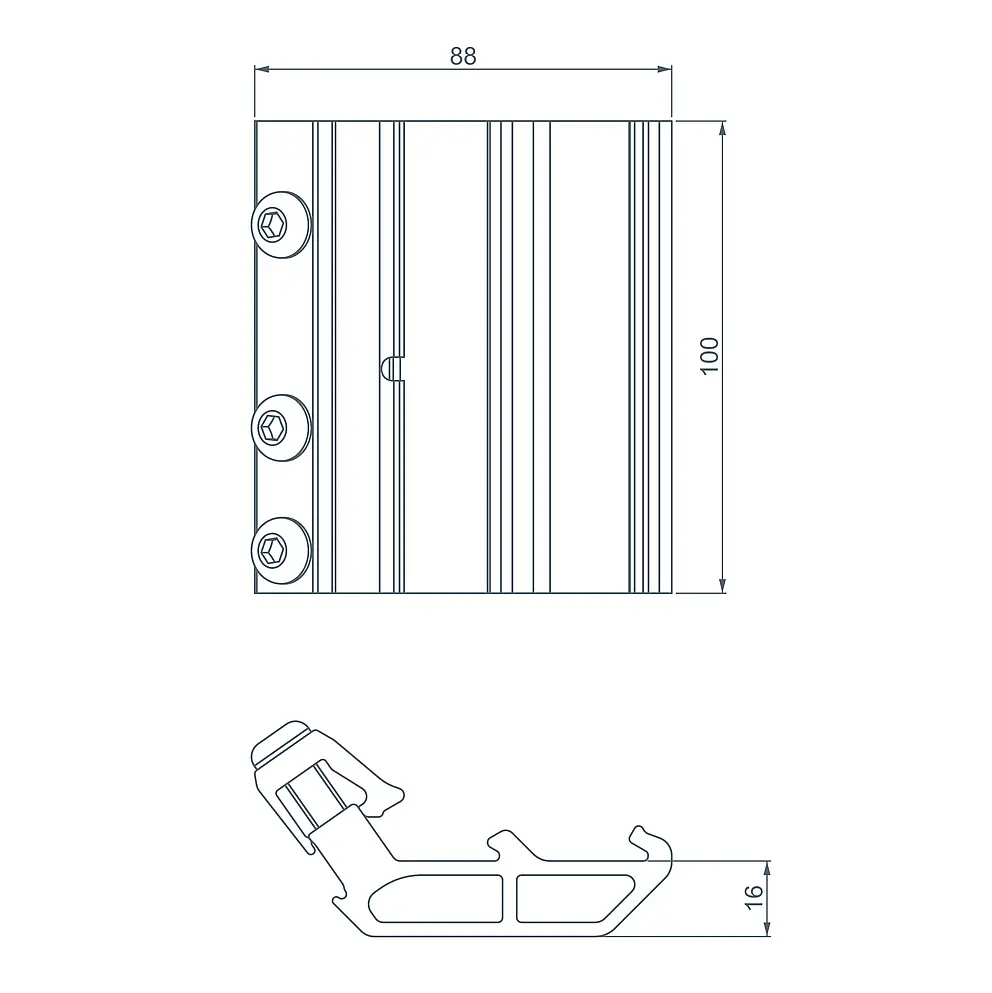

Materiale |
Aluminium (EN AW 6005A) |
|---|---|
Længde: |
100 mm |
Bestanddele |

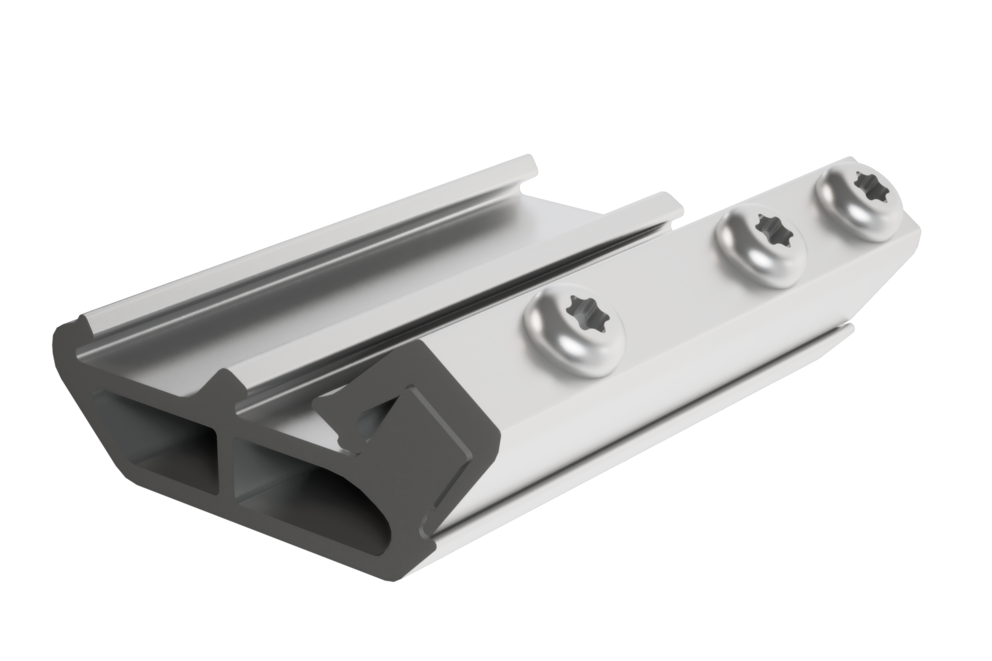

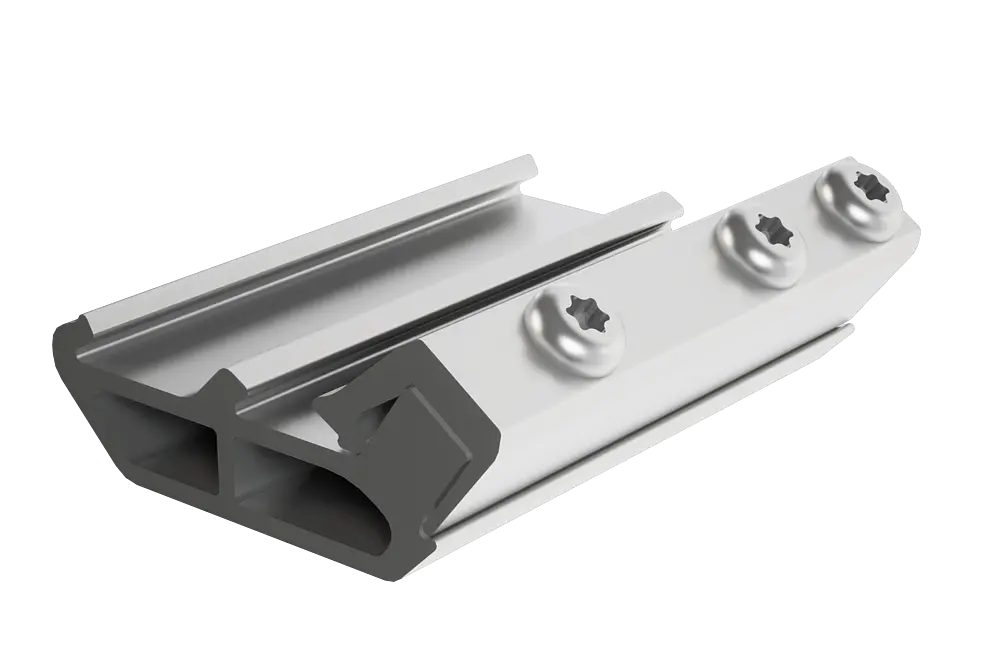

Krydsforbinder (EN AW 6060T66) |
Drejningsmoment |
20 Nm |

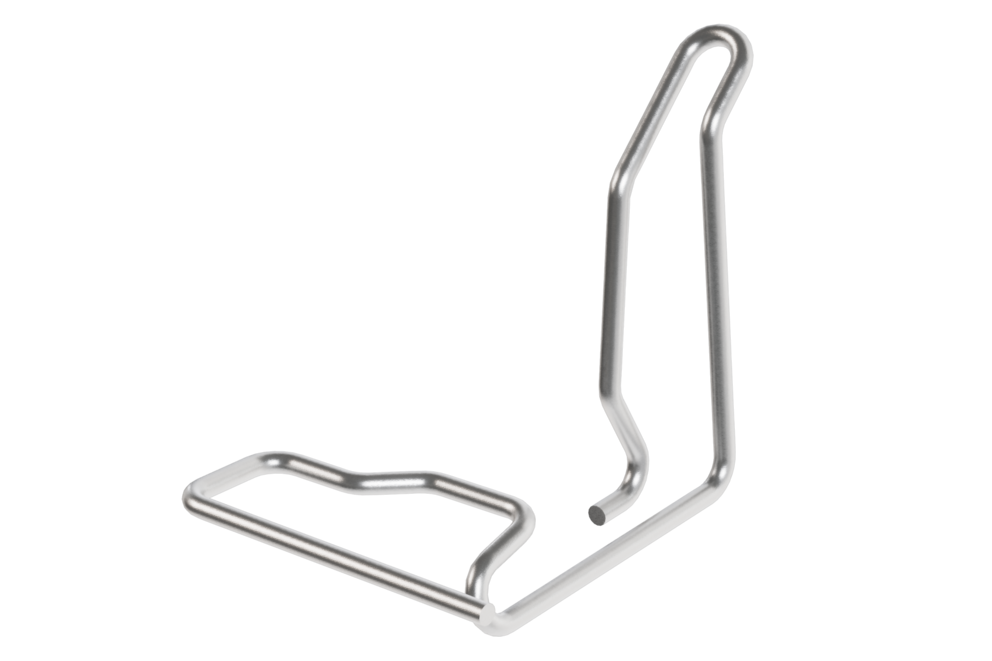

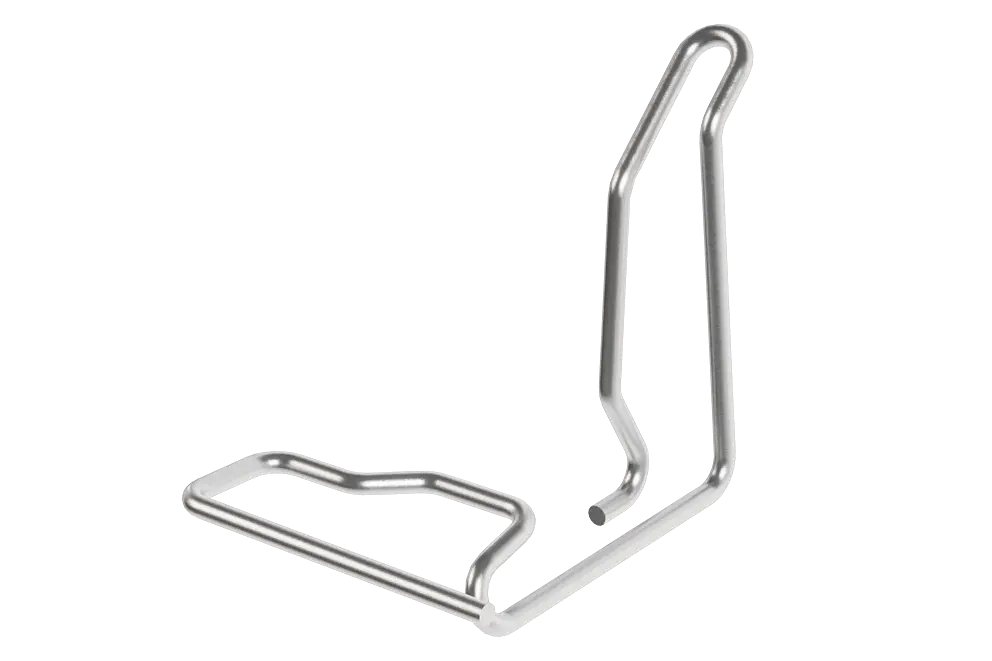

Materiale |
Rustfri fjederståltråd Ø 1,8 mm |
|---|

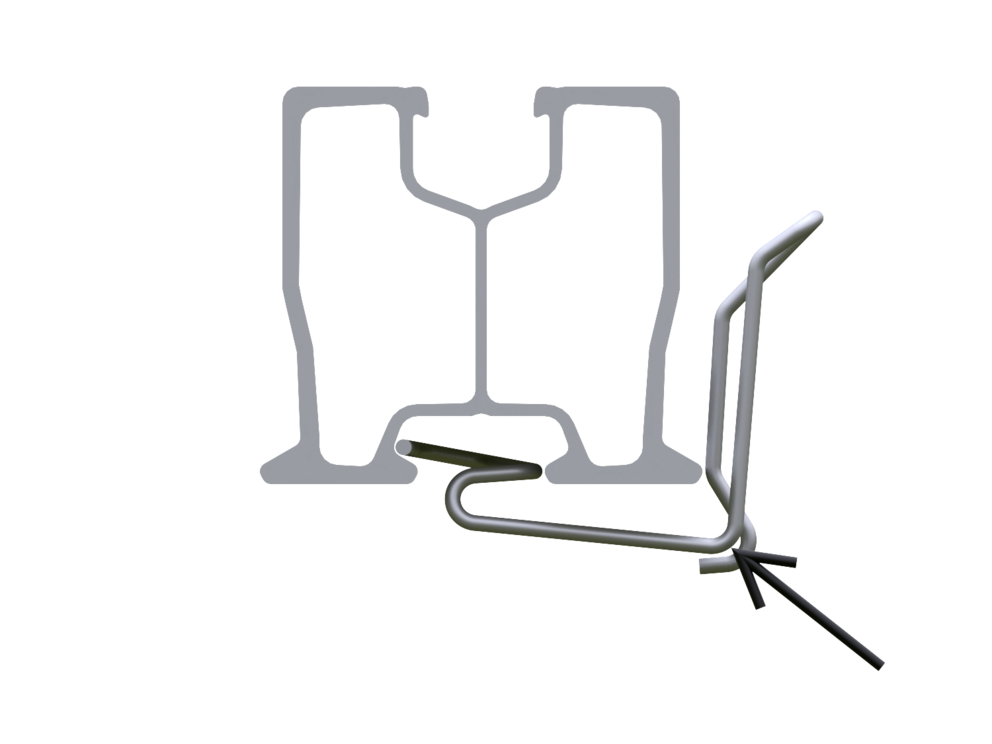

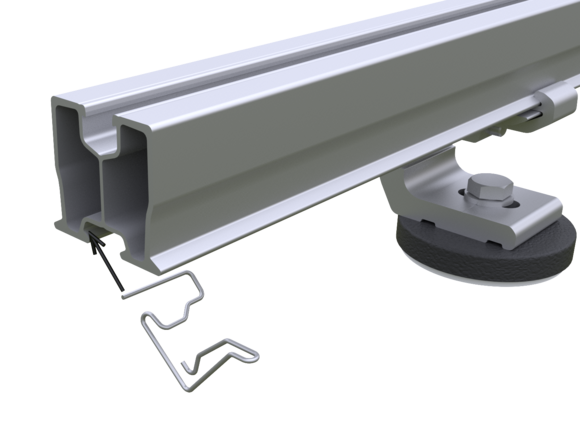

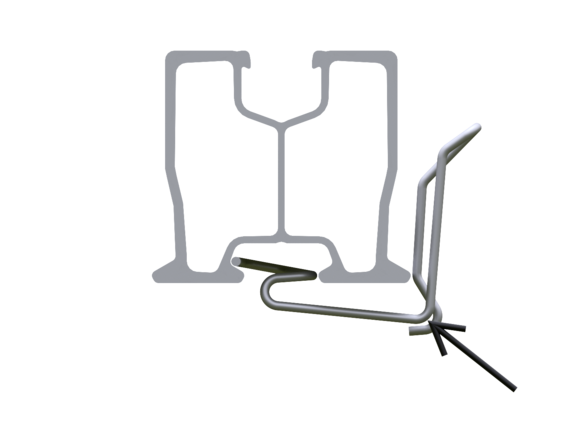

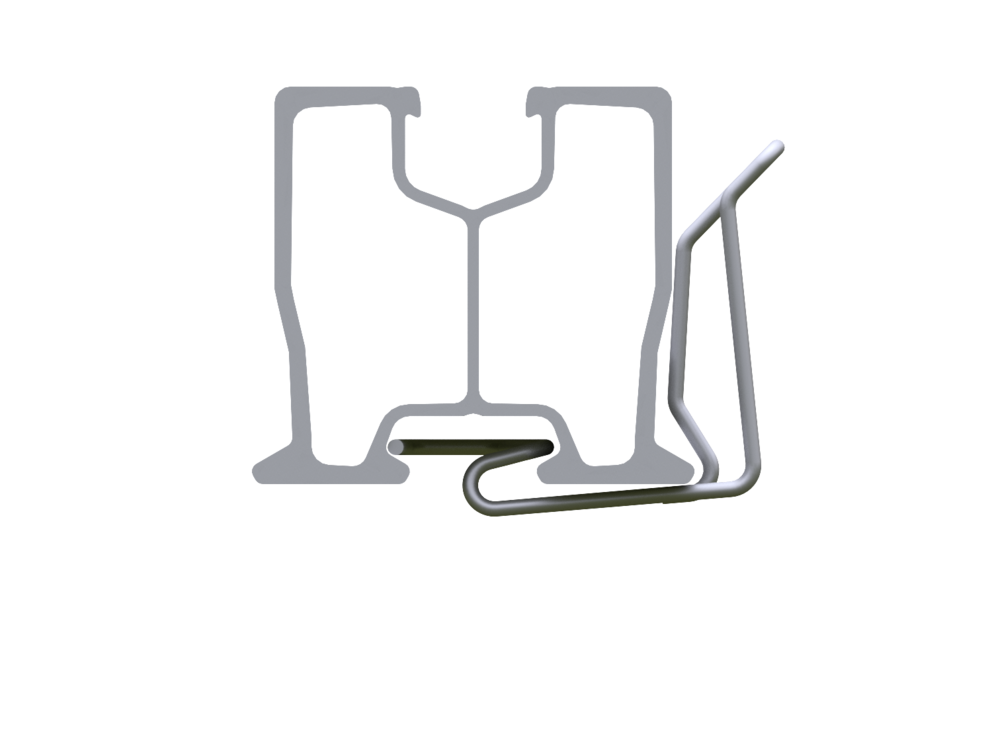

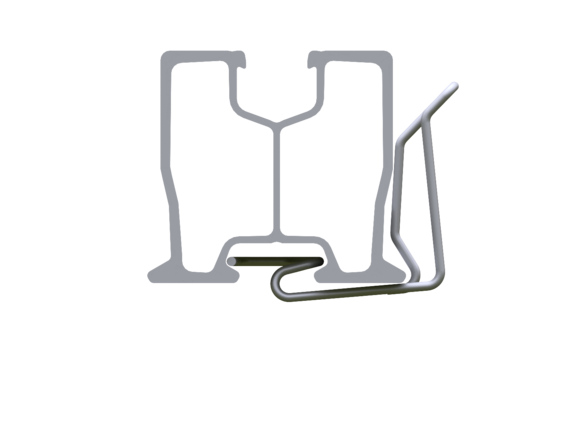

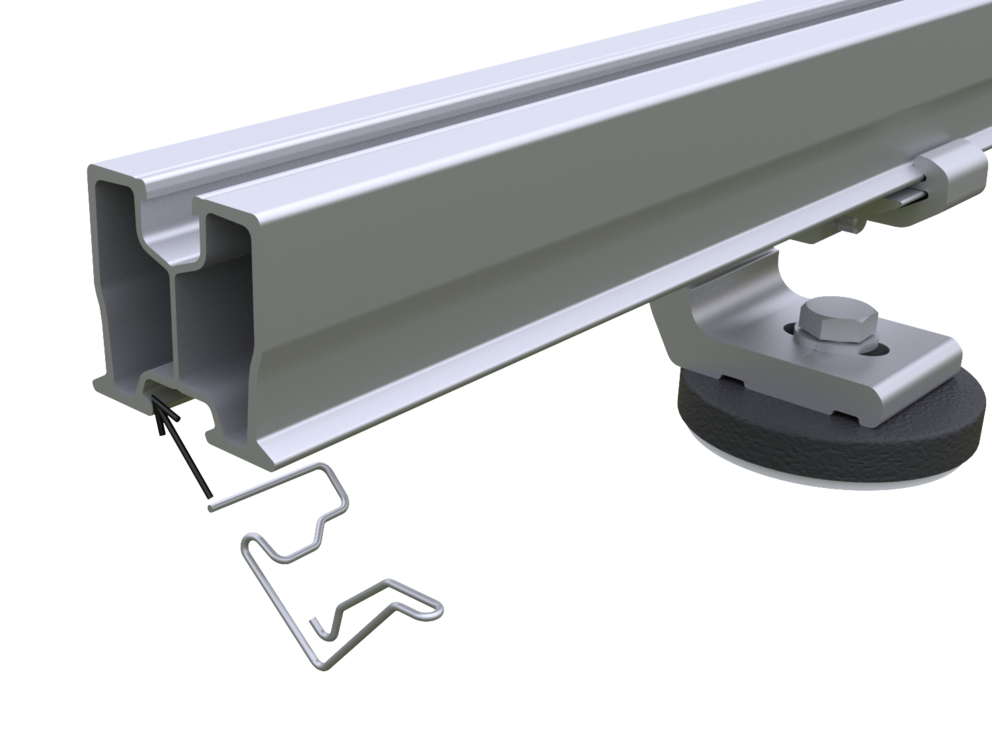

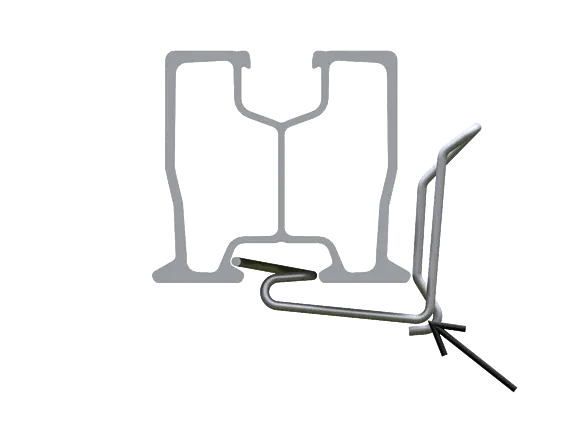

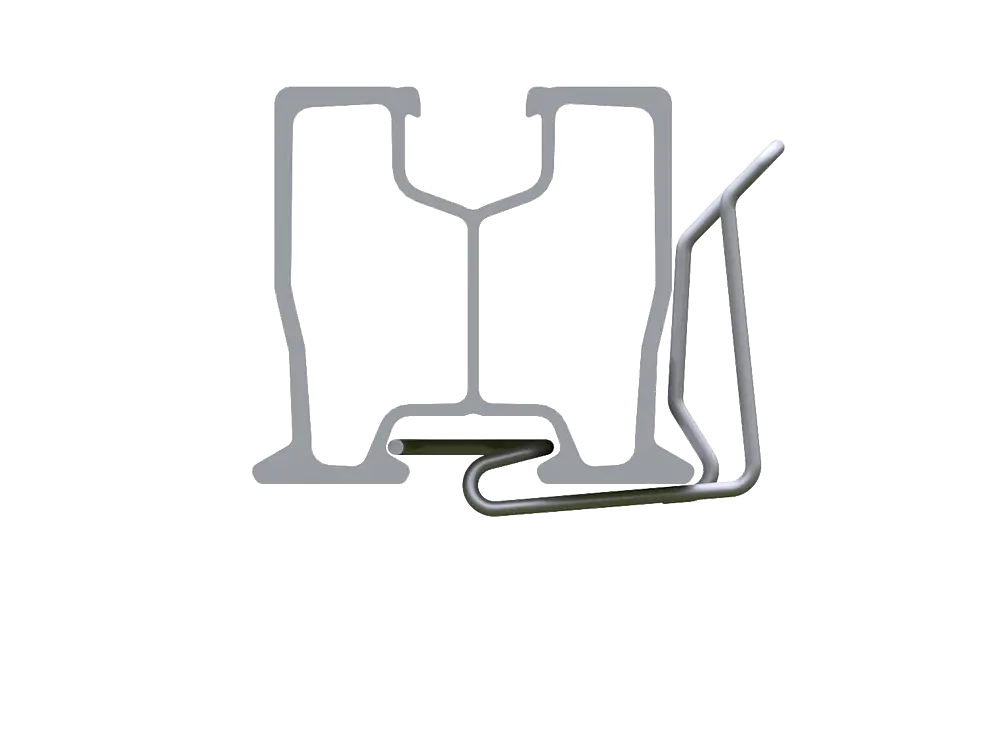

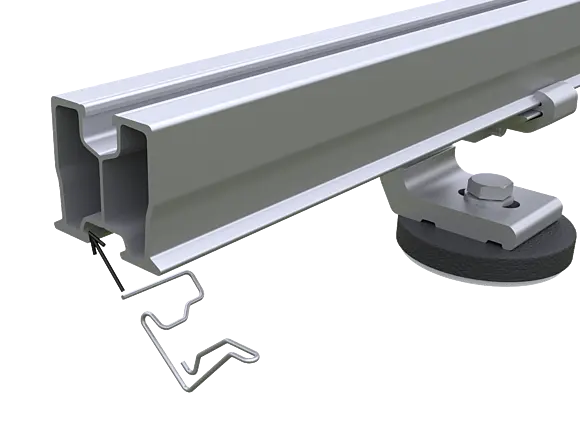

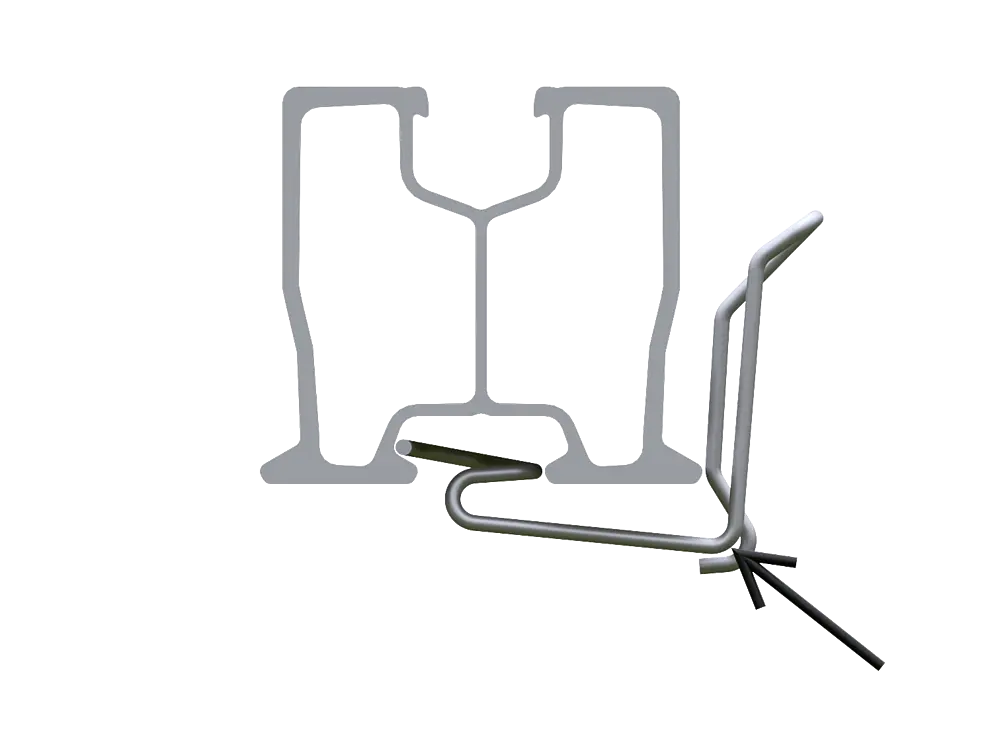

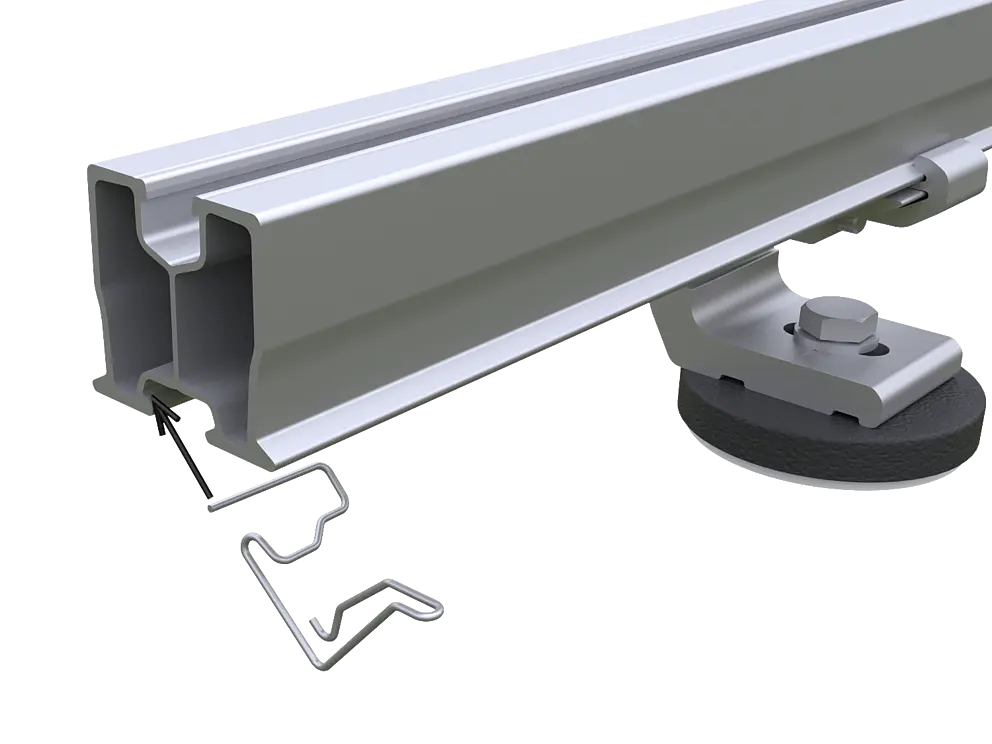

Kabelclipsen fastgøres til skinnens rille (not) i en vinkel nedefra og klikkes fast i skinnen med et tryk diagonalt opad.
Materiale |
Aluminium (EN AW 6060T66) |
|---|

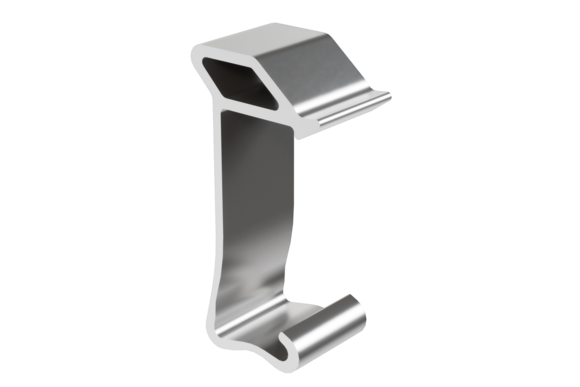

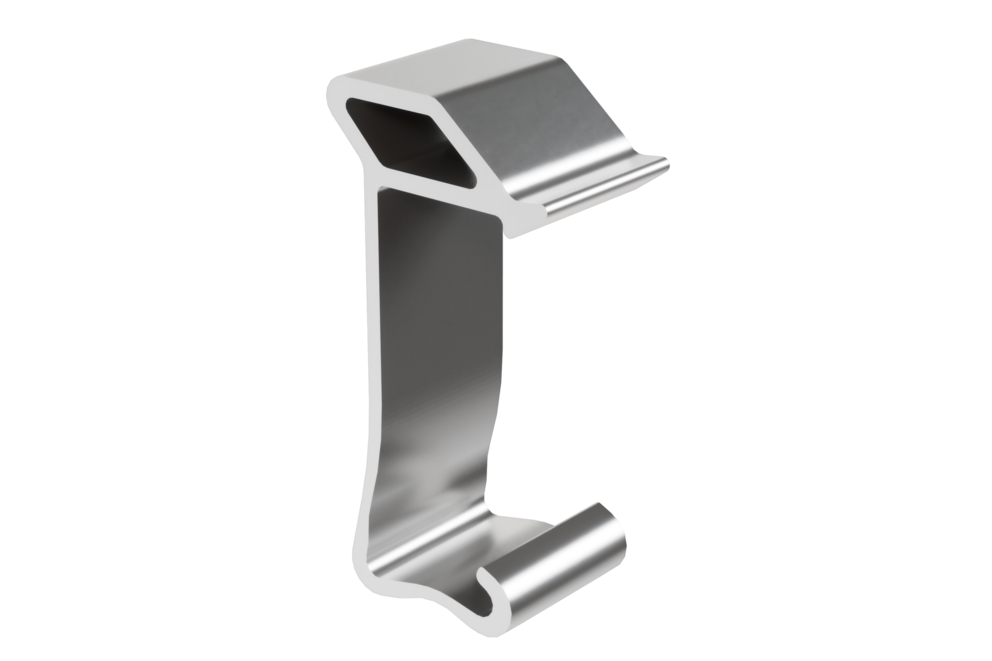

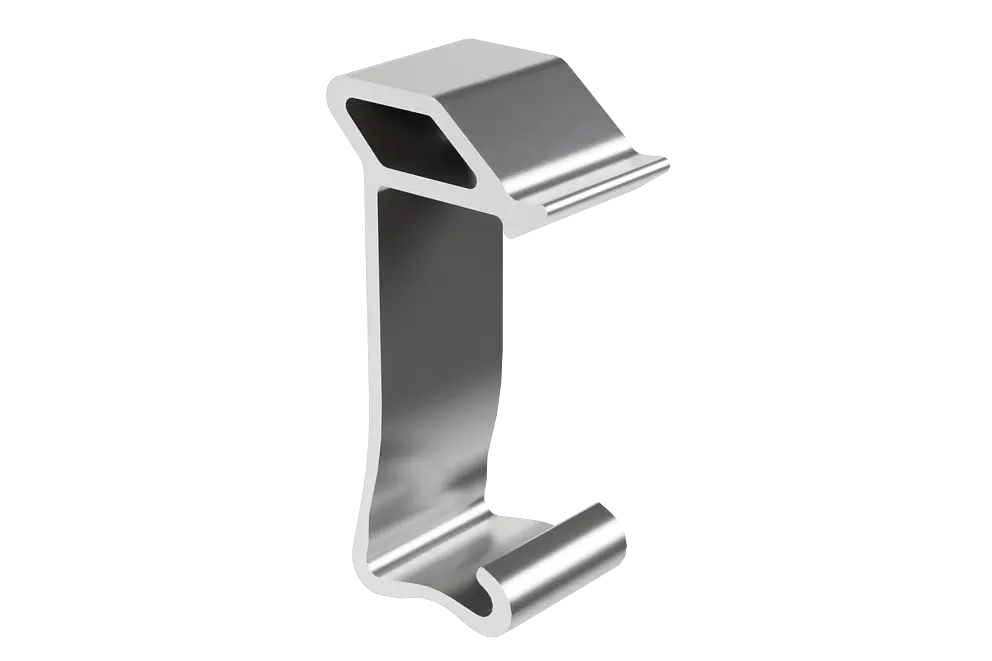

For at forhindre, at solcellemoduler styrter ned, monteres der modulnedfaldssikringer i PREVARIO-solcellemonteringssystemet. I den nederste modulrække på en generatorflade klemmes der to modulnedfaldssikringer pr. modul på den øverste modulskinne. Dermed bliver det nedfaldende modul med rammeoverkanten hængende på sikringen. En sikring, der er blevet aktiveret, udgør ingen varig montering. Berørte moduler skal omgående monteres på ny.
