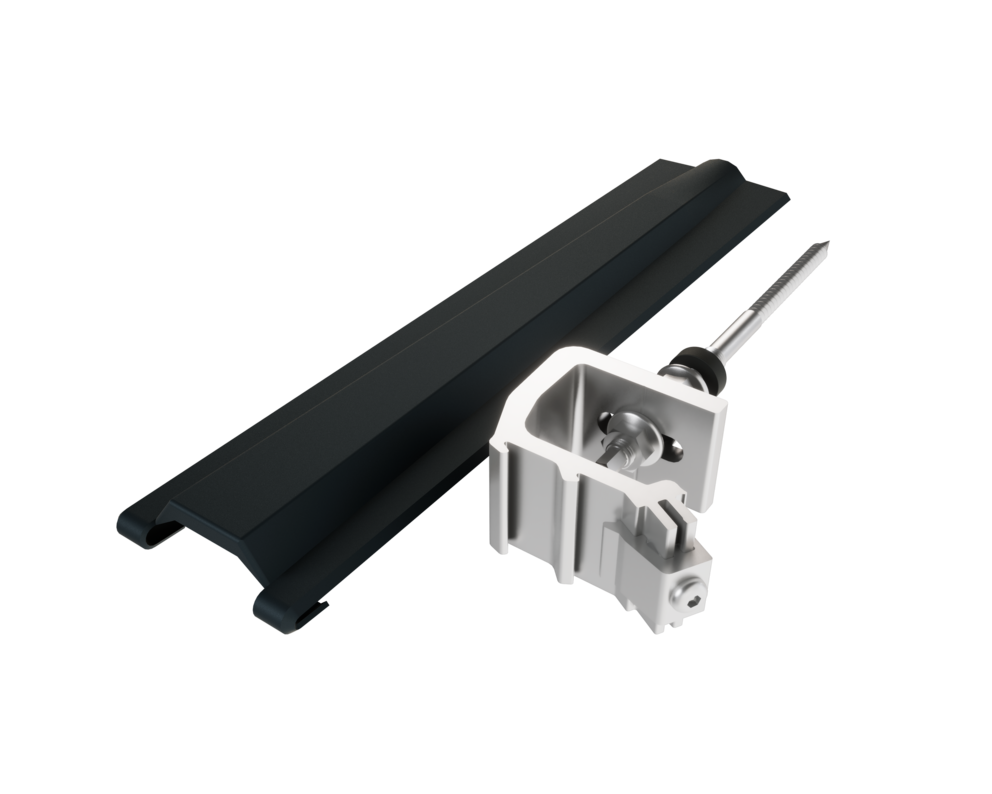

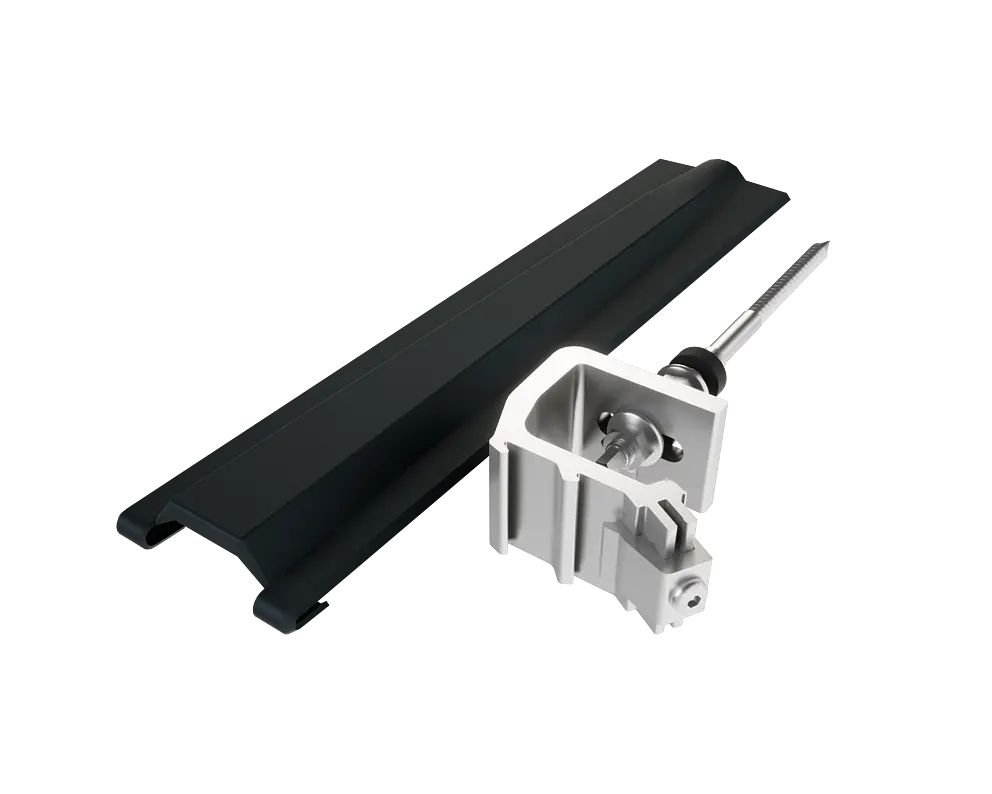

Hvis der lige over spærene (i stokskruens monteringsområde) ligger en overlapningsrille eller midterrille i tagpladerne, kan der i stedet for indbygning af en underlagsplade anvendes Sunny Special.
Påkrævet tilbehør: Specialklæbersæt
Bemærk
PREVARIO Sunny Special må udelukkende anvendes i kombination med solcelleholderen Sunny. En kombination med PREVARIO 3.S er ikke mulig på grund af de forskellige installationshøjder.
Justeringsområde |
22 mm |
|---|---|
Fastgørelsesmiddel |
PREVARIO Sunny 250 – en-skals tagkonstruktion PREVARIO Sunny 350 – to-skals tagkonstruktion |
Farve |
pulvercoatet i antracit (kalot og Sunny) |
Bestanddele |
3 flangemøtrikker M12, specialstål (SW 18) |
Påkrævet tilbehør |
Specialklæbersæt |

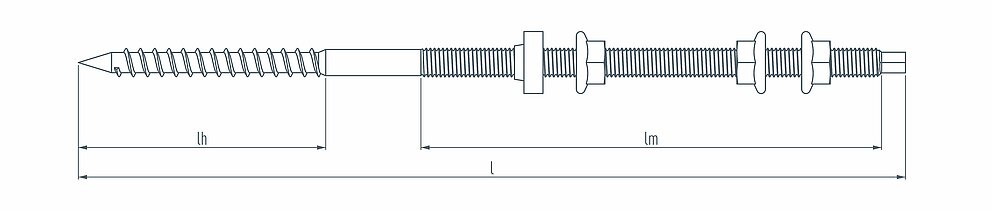

Mål stokskrue
Dimension |
l |
lh |
lm |
SW |
M12 x 250 |
250 |
100 |
100 |
SW 9 |
M12 x 350 |
350 |
100 |
195 |
SW 9 |

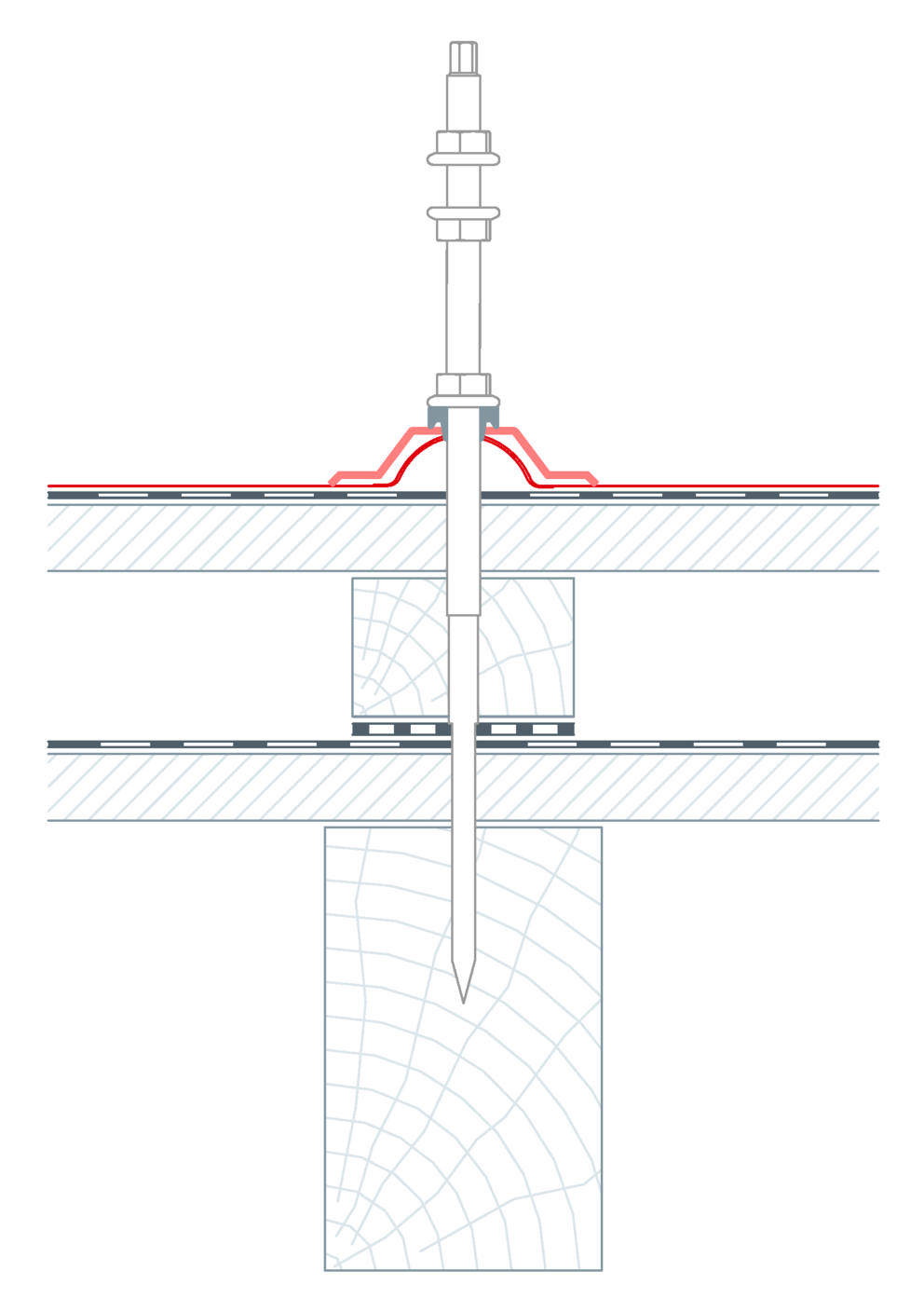

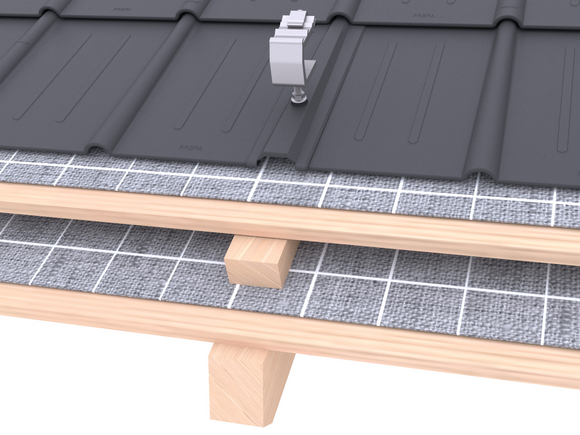

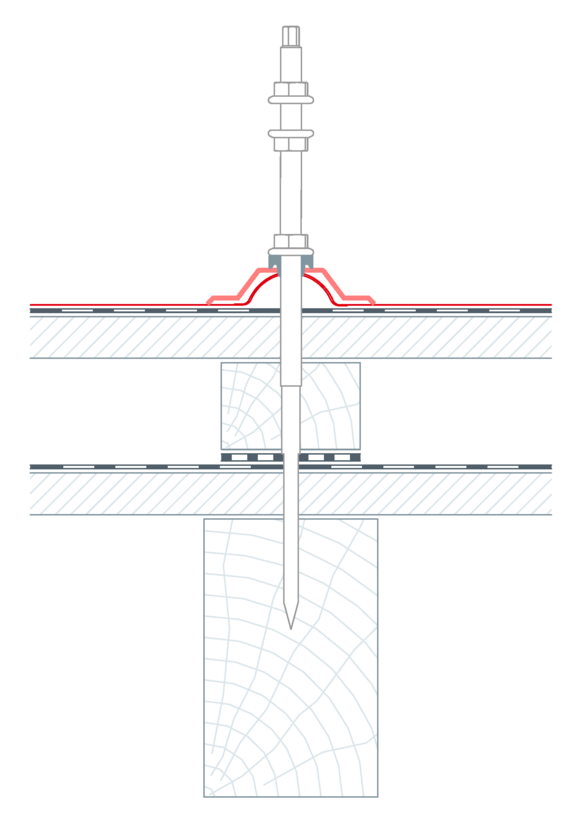

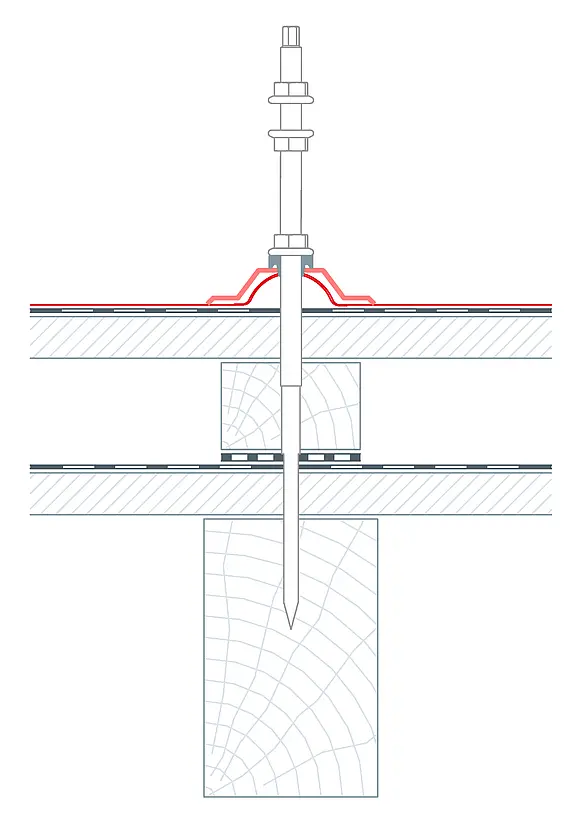

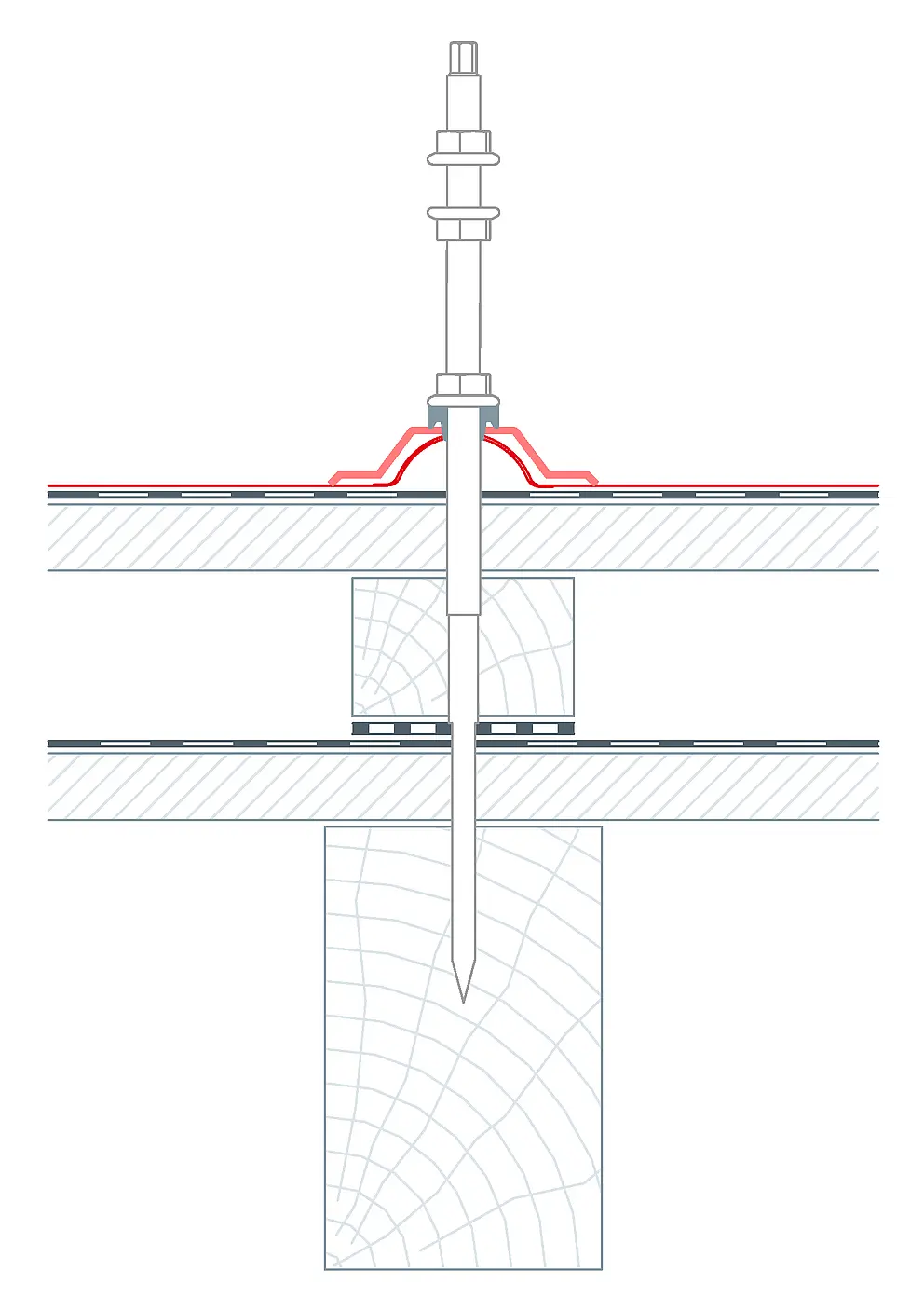

Krav til den bærende underkonstruktion:
Modlægten må anvendes som bærende konstruktion, når de ovennævnte punkter er overholdt, og solcelleholderens belastninger kan overføres fra denne til spærene. Tagkonstruktionen skal dimensioneres til de belastninger, den kan blive udsat for, i overensstemmelse med de gældende standarder.

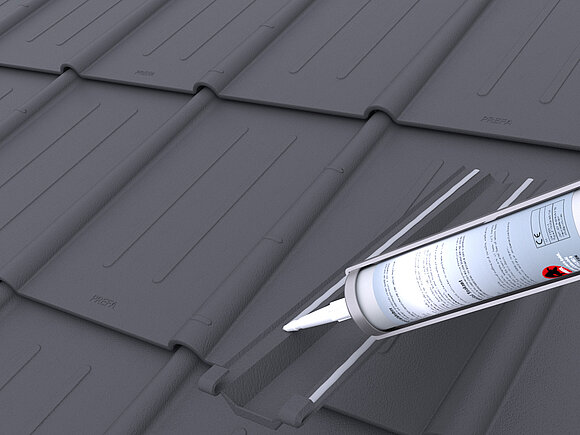

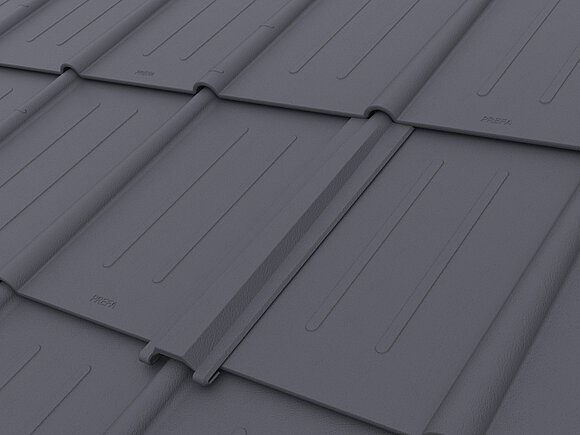

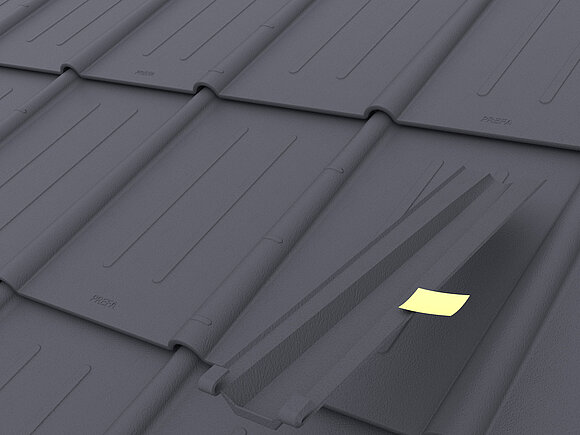

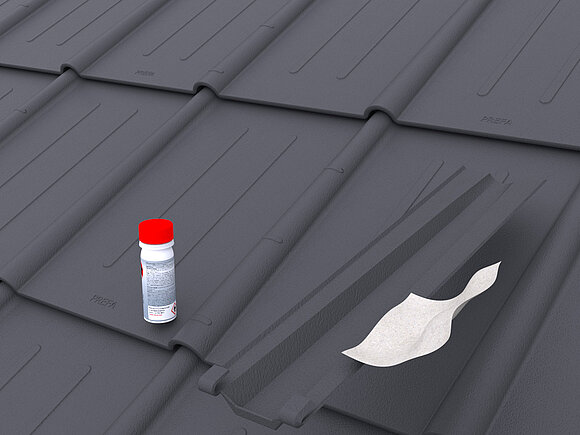

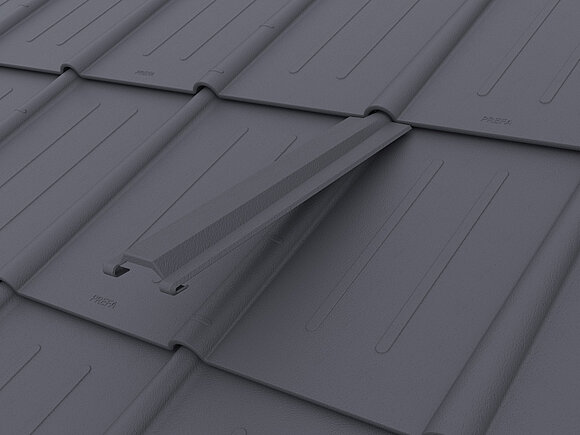

Slib og rengør klædeflader på Sunny Special og tagpladen. Påfør den slebne og rensede Sunny Special specialklæber. Skub Sunny Special i den øverste fals på tagpladen i området ved overlapnings- eller midterrillen, og klap den nedad. Skub Sunny Special så langt som muligt opad i falsen.

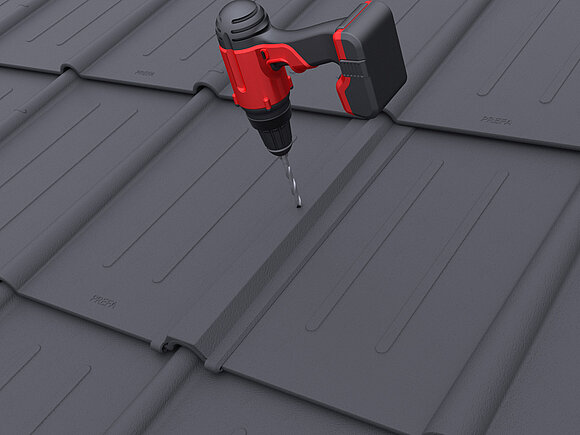

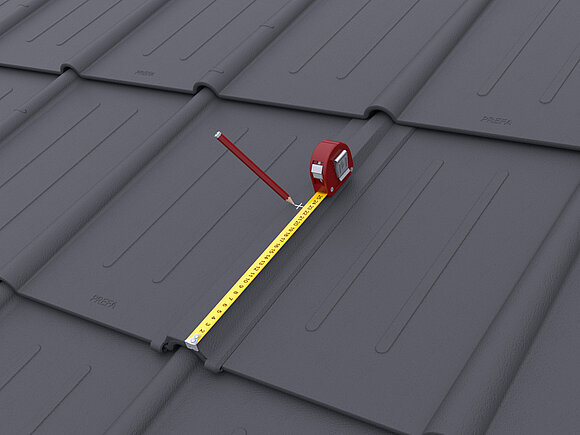

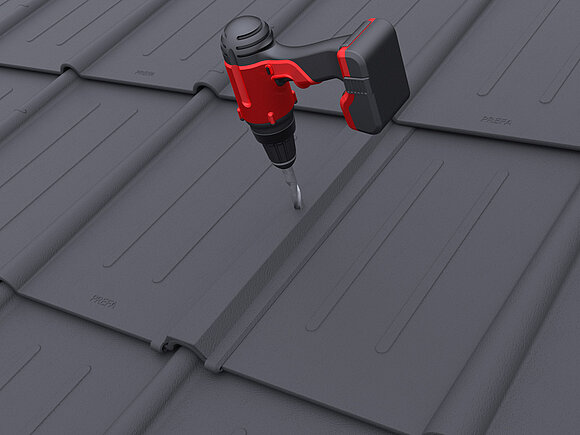

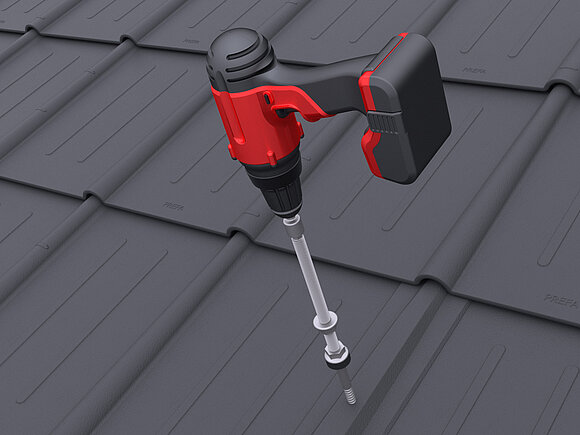

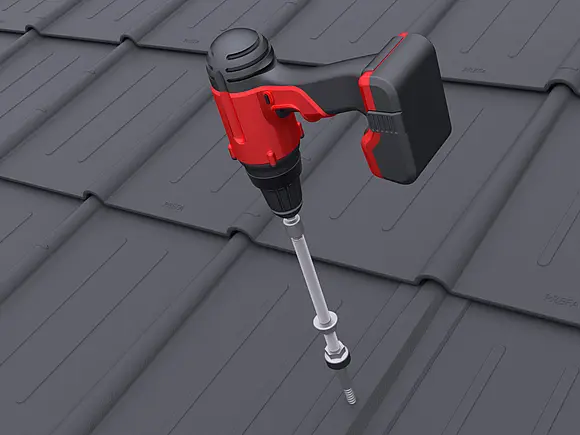

Markér positionen af stokskruen. Forbor trækonstruktionen med ⌀ 8 mm. Sunny Special og tagplader bores op med ⌀ 13 mm. Skru stokskruen ind ved hjælp af boremaskine (topnøgleindsats SW 9). Indtrængningsdybden i den bærende underkonstruktion (spær):

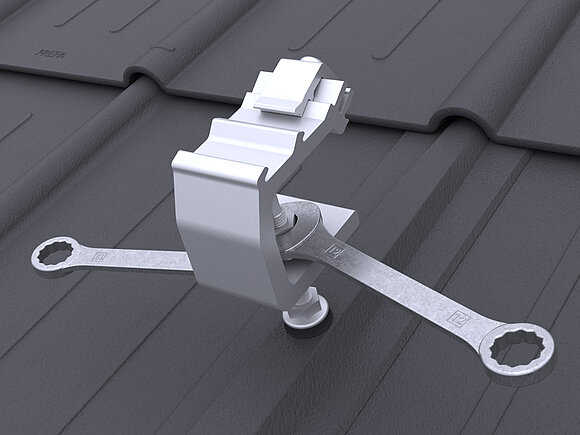

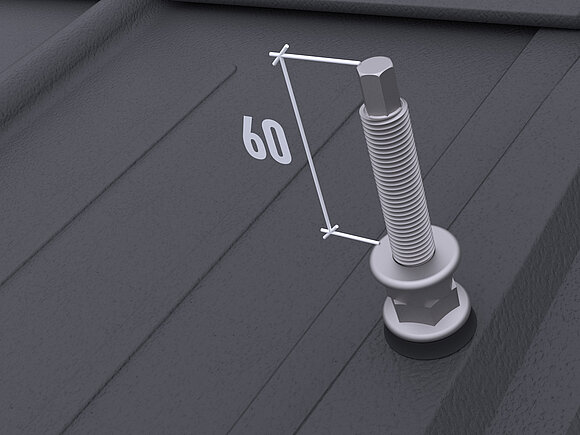

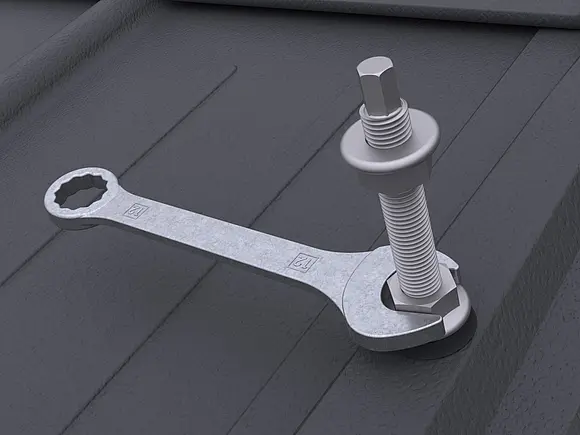

Skru møtrikken fast, indtil EPDM-tætningen buer udad (gaffelnøgle: SW 18). Monter den anden møtrik, og skru den helt ned. Mål 60 mm op fra den øverste kant af den anden møtrik (skinneholderens støtte), og skær den af. Sæt skinneholderen på, og spænd den fast i den passende højde (i overensstemmelse med de øvrige solcelleholdere) med to gaffelnøgler (gaffelnøgle: SW 18).
