Der PREVARIO Sunny egner sig til PREFALZ dobbeltfalsede tagdækninger og alle PREFA Kleinformat-inddækninger.
Skydeområdet for Sunny er beregnet til PREFALZ-skydebeslag. Gennem fastgørelse af Sunny bliver udvidelsesområdet for PREFALZ-banen ikke påvirket op til 12 m banelængde.
OBS
Ved anvendelse af vinkellangsskydebeslaget (op til 15 m banelængde) skal du kontakte PREFA Produkttechnik.
Ved en temperaturforskel på 80 °C må afstanden mellem solcelleholderen Sunny og midtpunktet for området til det faste beslag maksimalt udgøre 7,5 m.

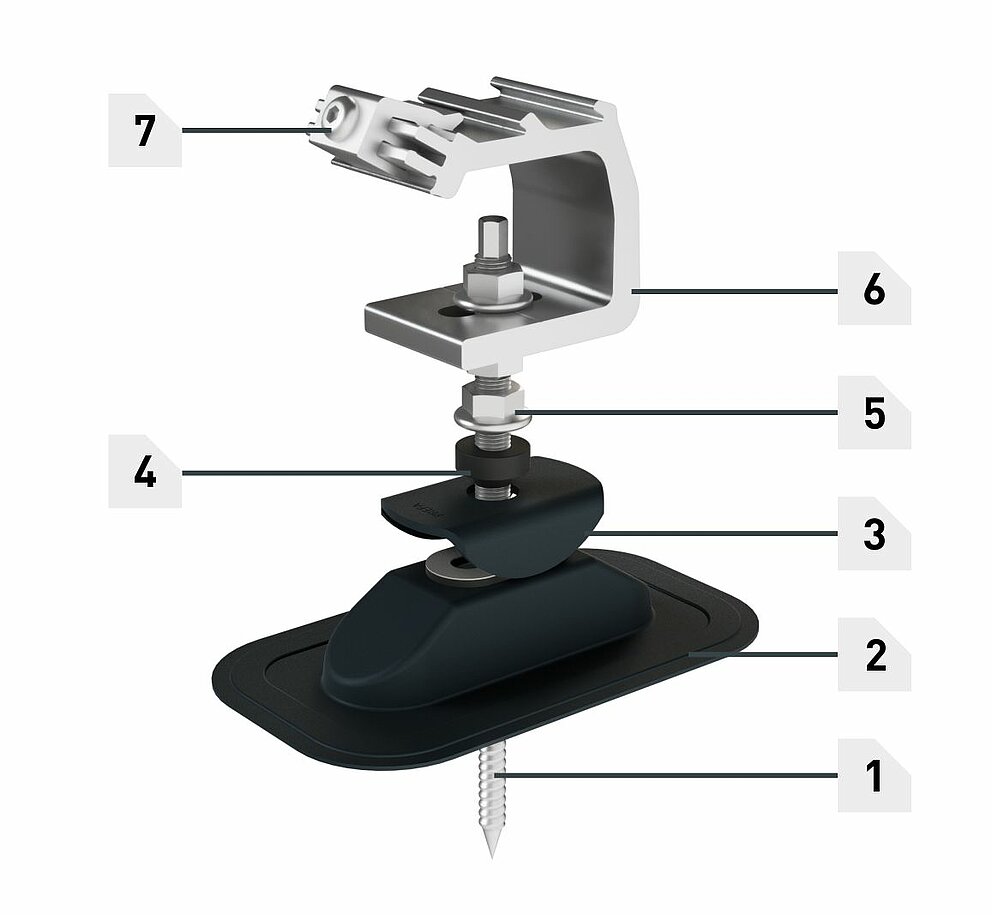

1 stokskrue M12 x 250 eller M12 x 350 (SW 9)
2 PREVARIO Sunny

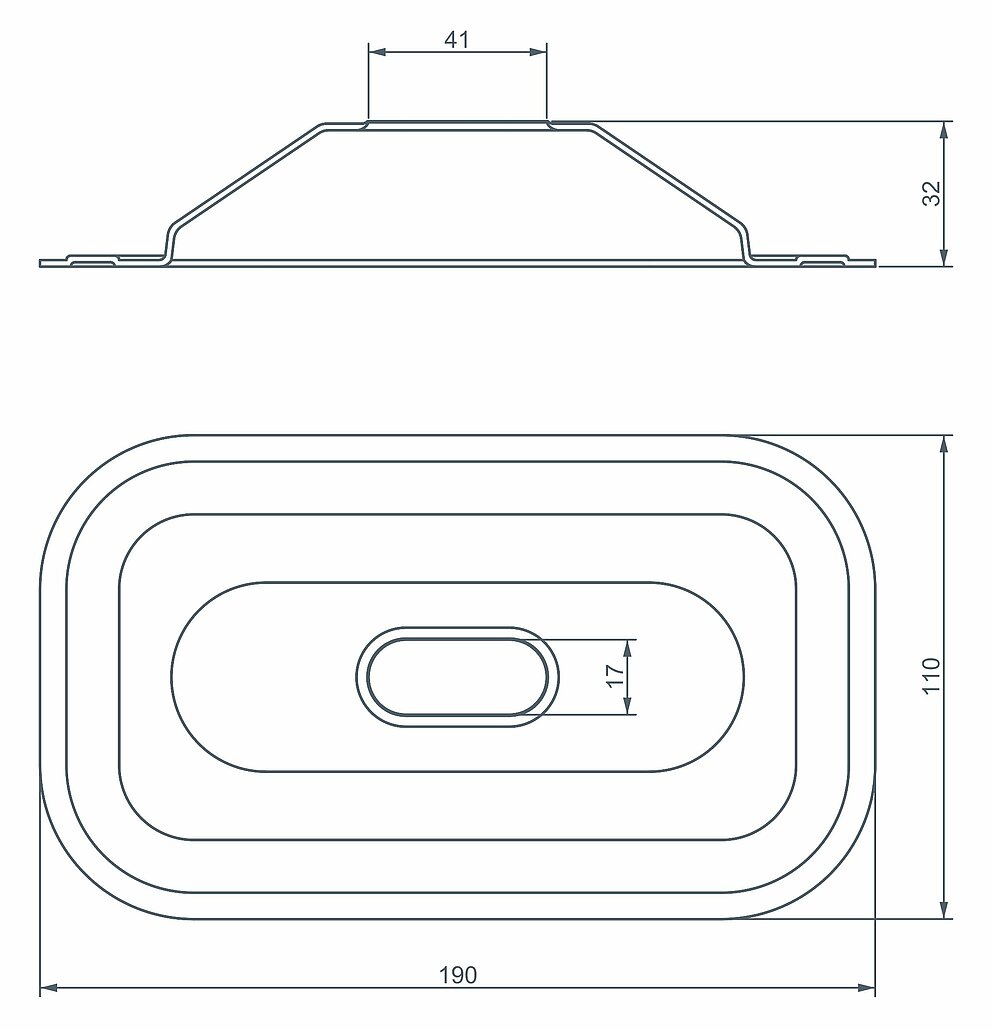

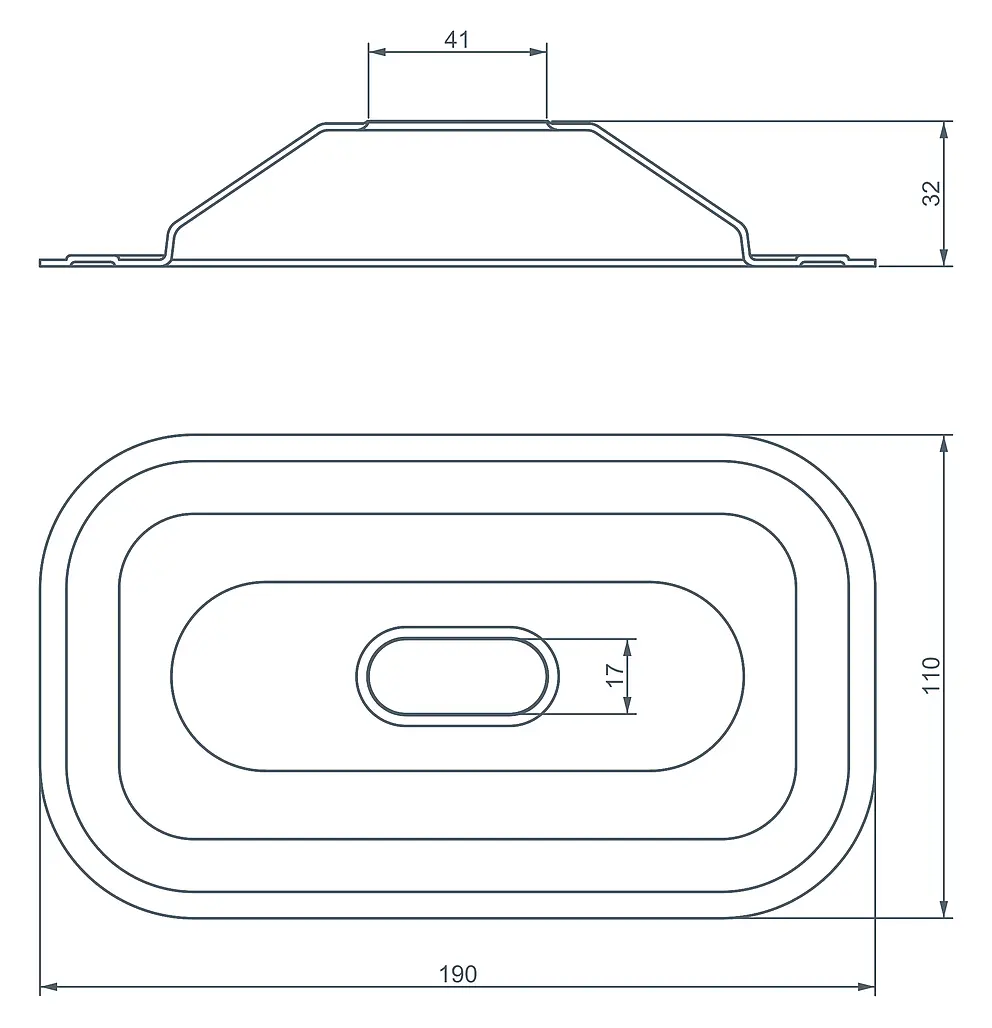

3 Hætte
4 EPDM-tætning
5 sekskantmøtrikker M12 med flange (SW 18)
6 skinneholder
7 fastgørelsesskruer M8 (T40)
Justeringsområde |
22 mm |
|---|---|
Fastgørelsesmiddel |
PREVARIO Sunny 250 – en-skals tagkonstruktion PREVARIO Sunny 350 – to-skals tagkonstruktion |
Farve |
pulvercoatet i antracit (kalot og Sunny) |
Bestanddele |
3 flangemøtrikker M12, specialstål (SW 18) |
Påkrævet tilbehør: |
Specialklæbersæt |

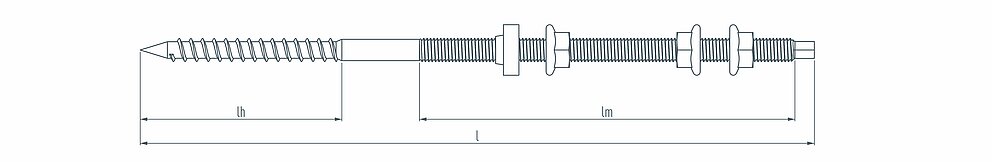

Mål stokskrue
Dimension |
l |
lh |
lm |
SW |
M12 x 250 |
250 |
100 |
100 |
SW 9. |
M12 x 350 |
350 |
100 |
195 |
SW 9. |
Krav til den bærende underkonstruktion:
Modlægten må anvendes som bærende konstruktion, når de ovennævnte punkter er overholdt, og solcelleholderens belastninger kan overføres fra denne til spærene. Tagkonstruktionen skal dimensioneres til de belastninger, den kan blive udsat for, i overensstemmelse med de gældende standarder.

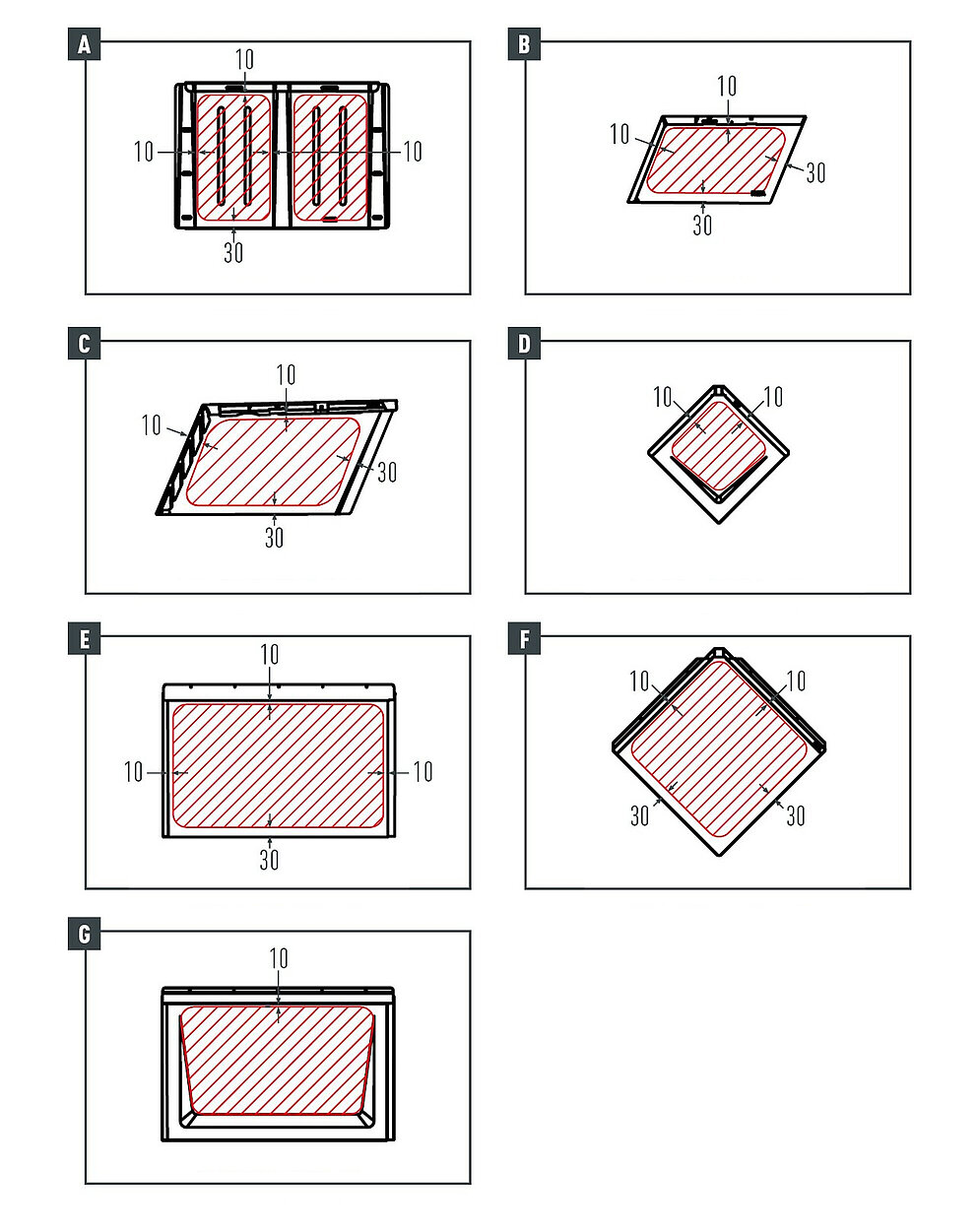

Som det fremgår af det forrige billede, er monteringsområdet til PREVARIO Sunny begrænset til de små PREFA-produkter. Montering af Sunny sker udelukkende på de lige flader. Da Sunny kun har en tætningsfunktion, kan afdækningskappen flyttes tættere på falsene.
Montering på helforskalling eller lægter mulig. Ved mindre PREFA-tagelementer kan det være nødvendigt at montere en underlagsplade for at kunne montere PREVARIO Sunny - f.eks. hvis en fals i monteringsområdet ligger over spæret.

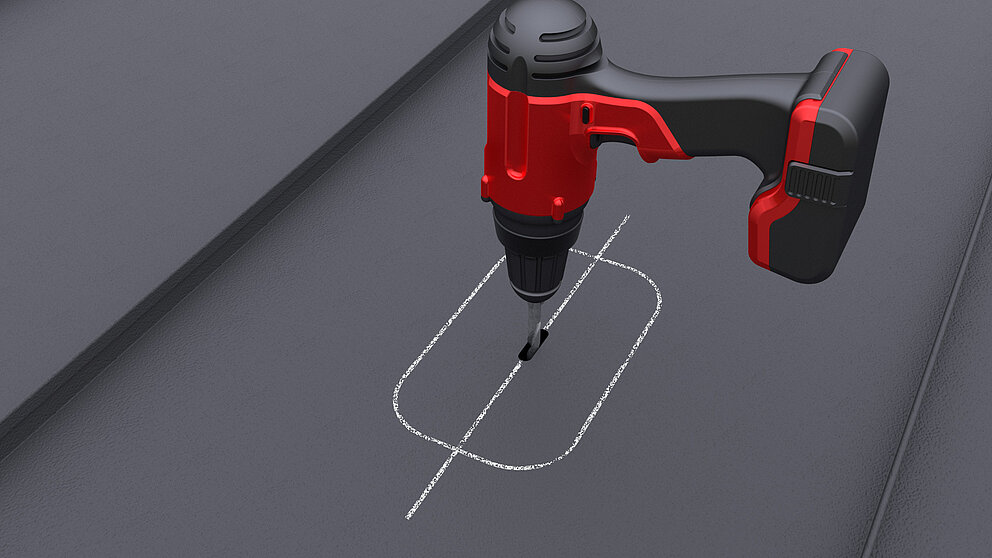

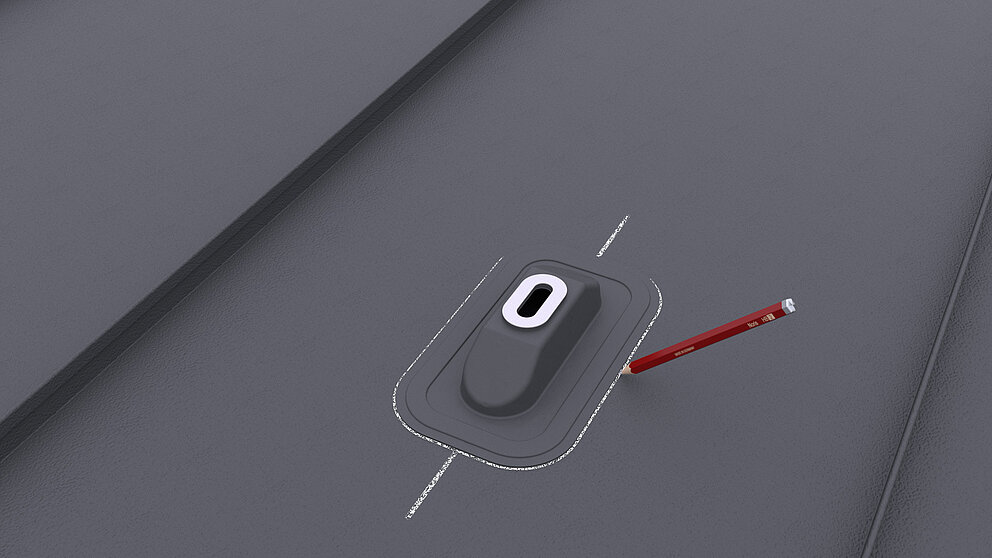

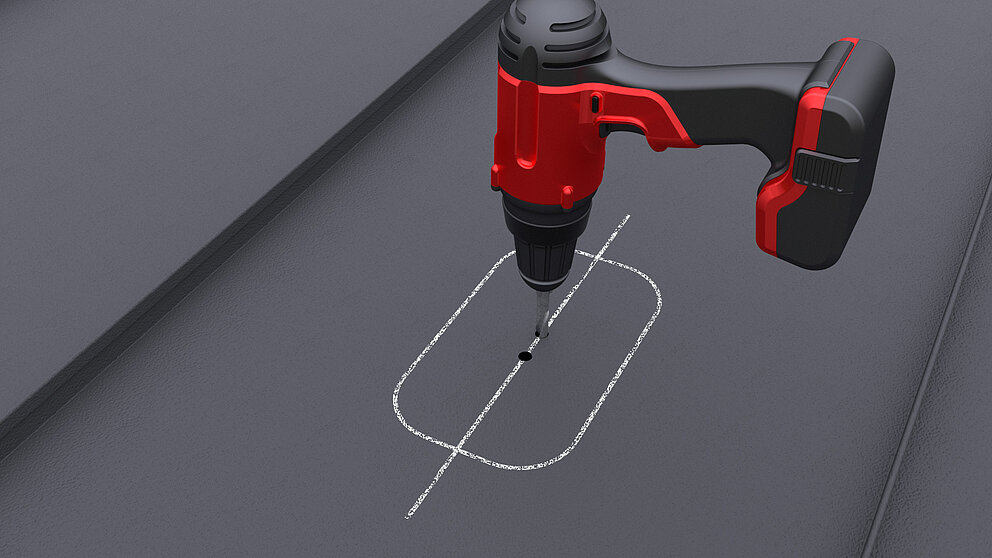

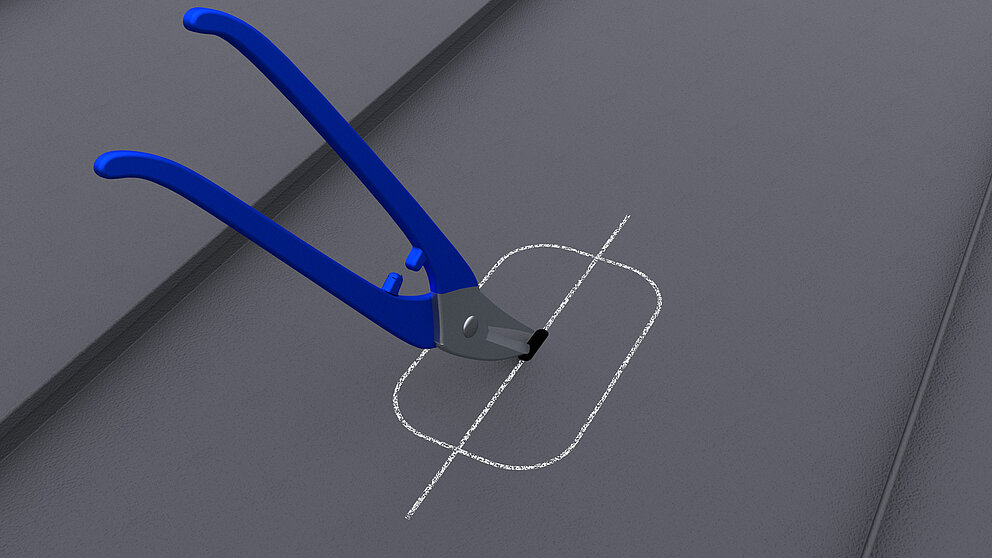

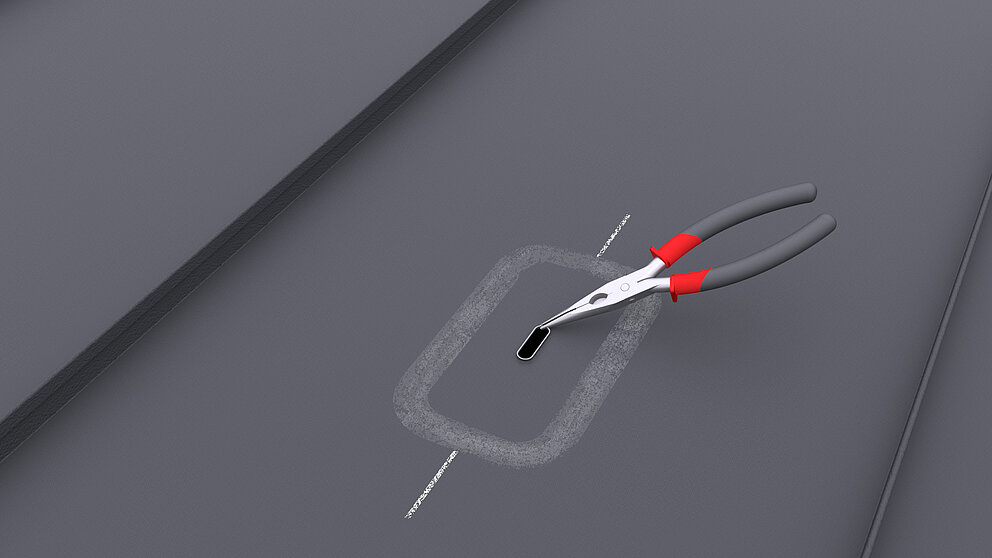

Markér omrids og aflangt hul. Bor et aflangt hul (⌀ 13 mm) forud i PREFALZ-banen (boring tilstrækkelig ved Kleinformat). Skær et aflangt hul i PREFALZ-banen (ikke påkrævet ved Klienformat).
Udfør forboring ⌀ 8 mm i underkonstruktionen midt i det aflange hul eller i boringen.

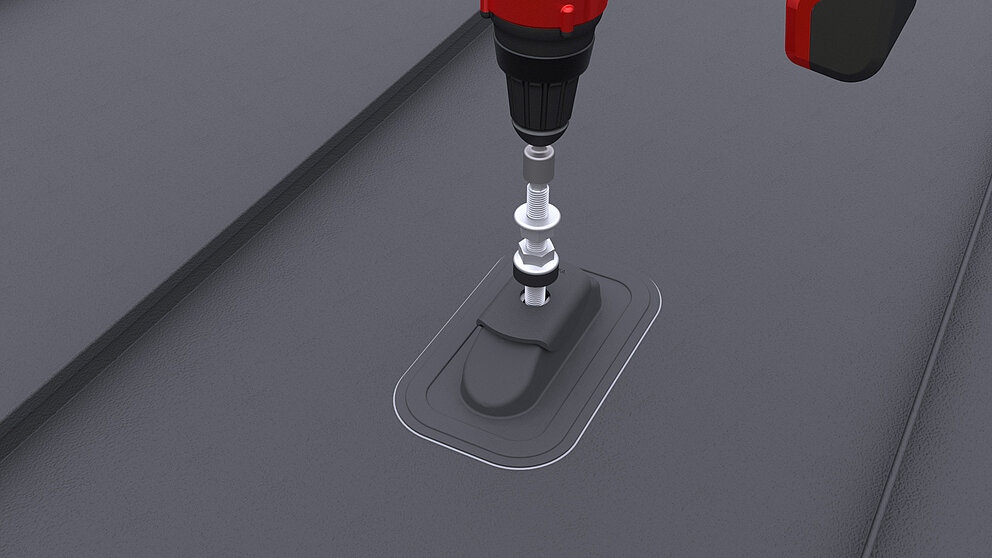

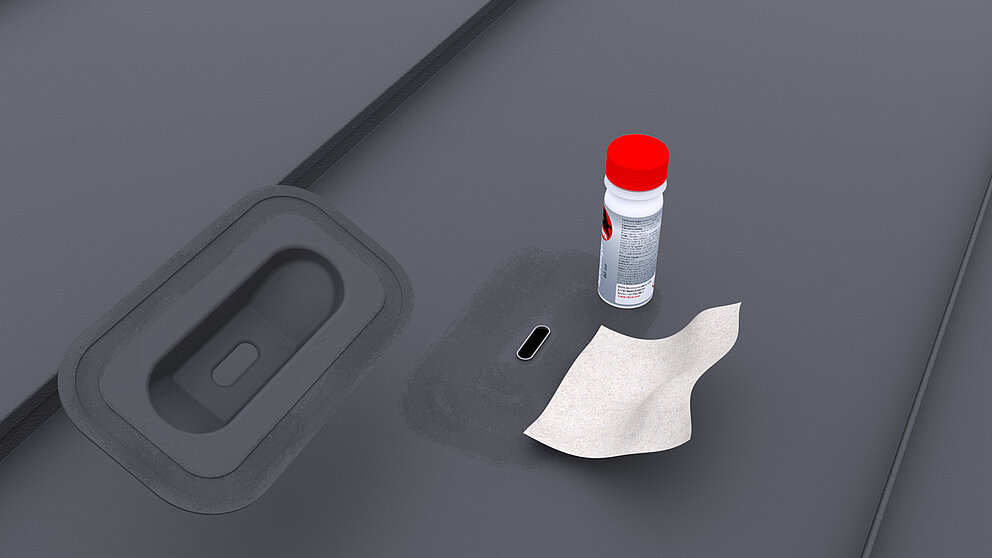

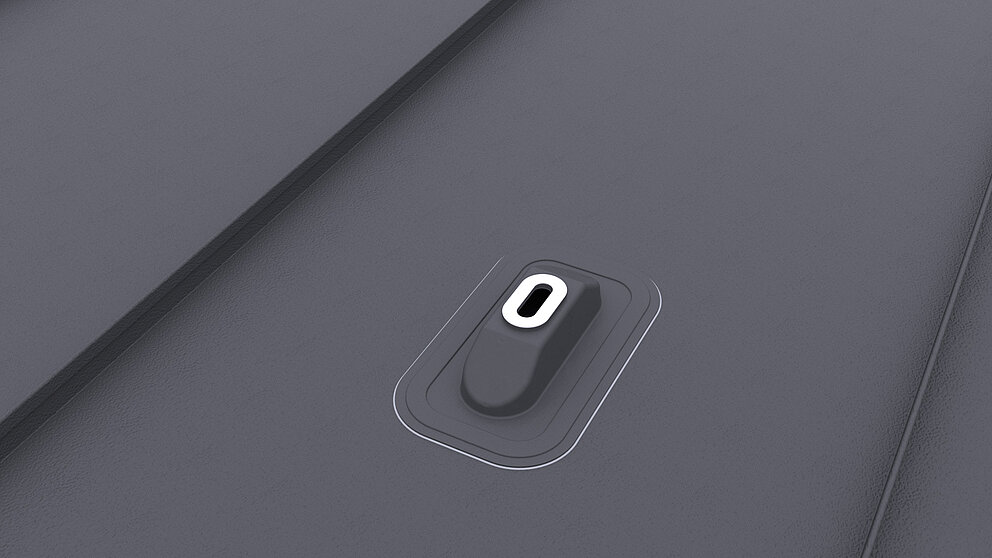

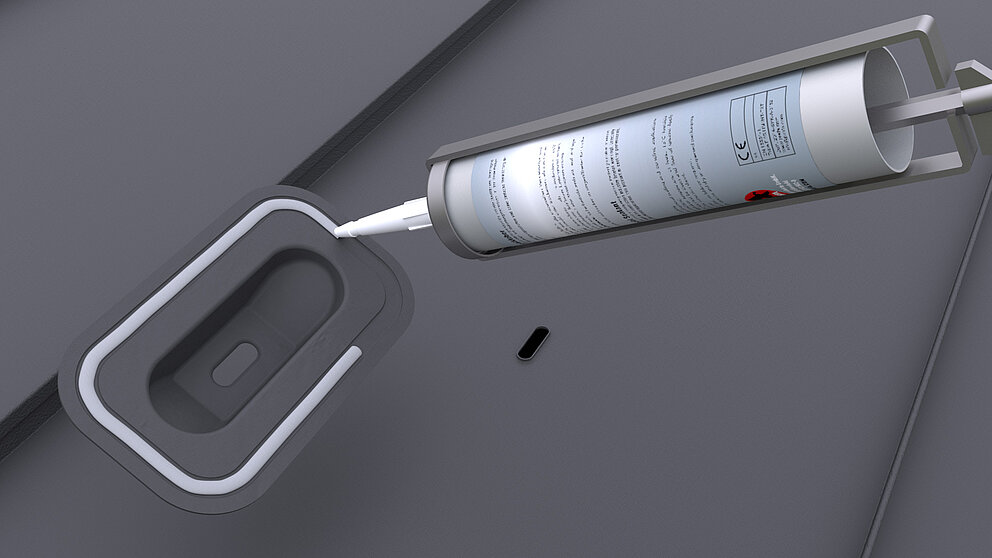

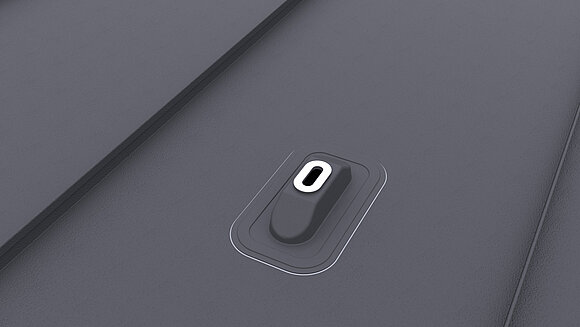

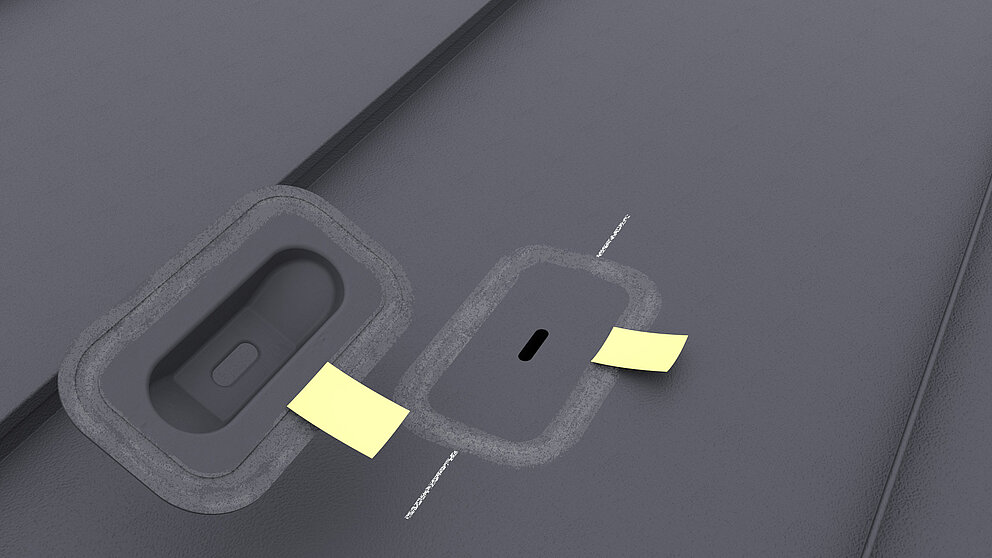

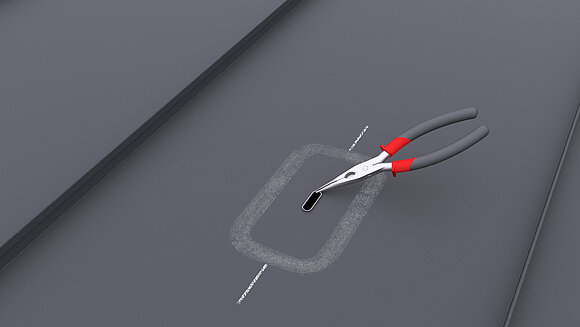

Slib klæbestedet på taginddækningen og på PREVARIO Sunny. Udfræsning af aflangt hul eller boring. Rengør de slebne klæbesteder med klæberens. Påfør den slebne og rensede Sunny en klæbeperle (⌀ 10 mm). Tryk midt på PREVARIO Sunny. Sæt kalotten på, og skru stokskruen ind ved hjælp af boremaskine (topnøgleindsats SW 9 mm). Indtrængningsdybden i den bærende underkonstruktion (spær):
Bemærk
Når EPDM-tætningen ikke sidder på stokskruens glatte skaft, men på M12-gevindet, kræves der yderligere forholdsregler for aftætning mellem skrue og gummitætning.

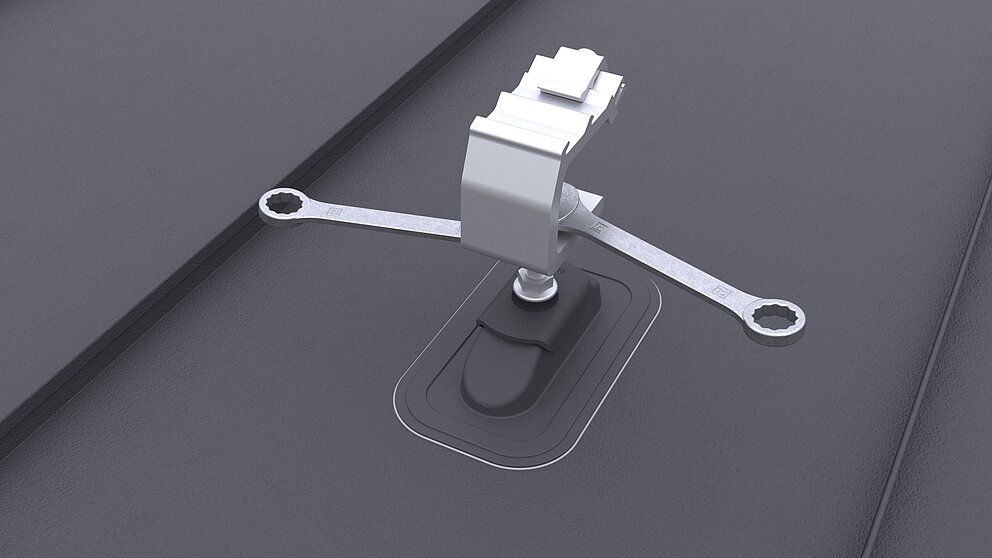

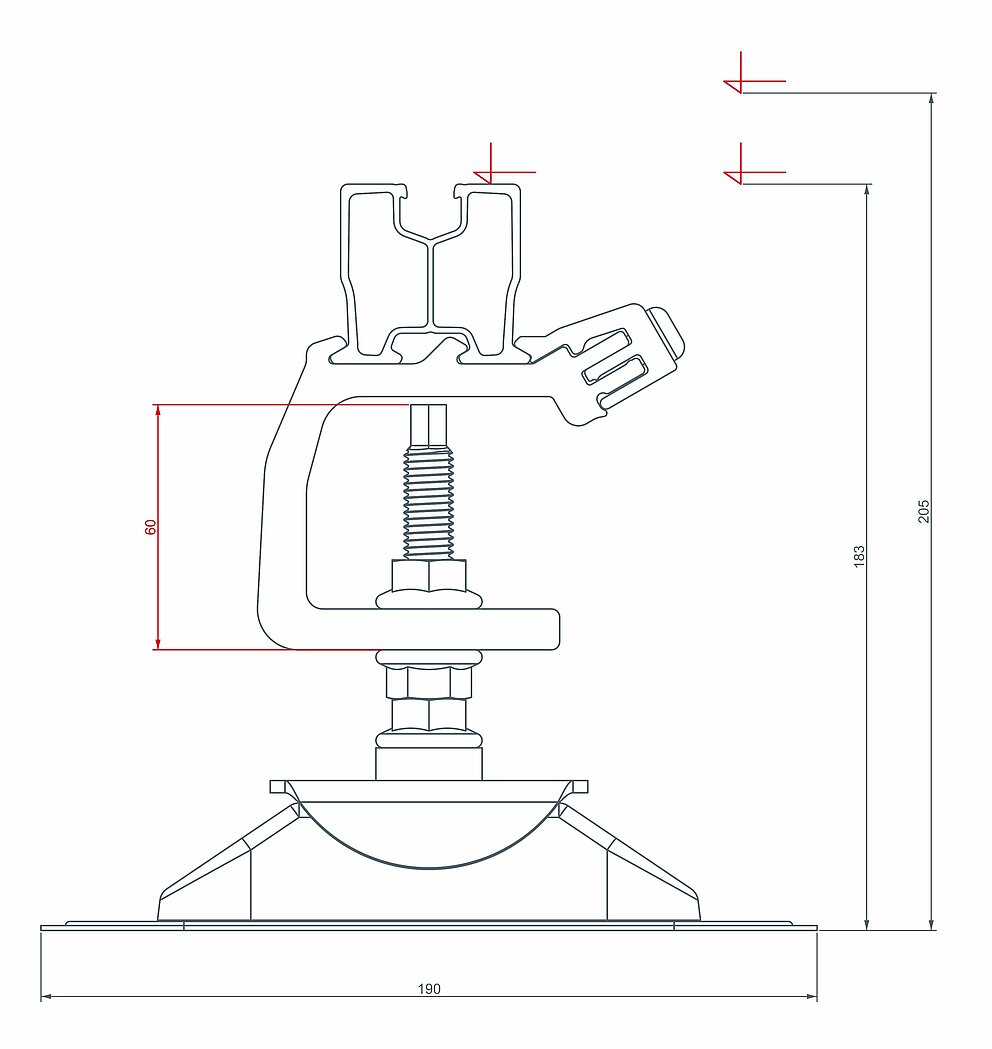

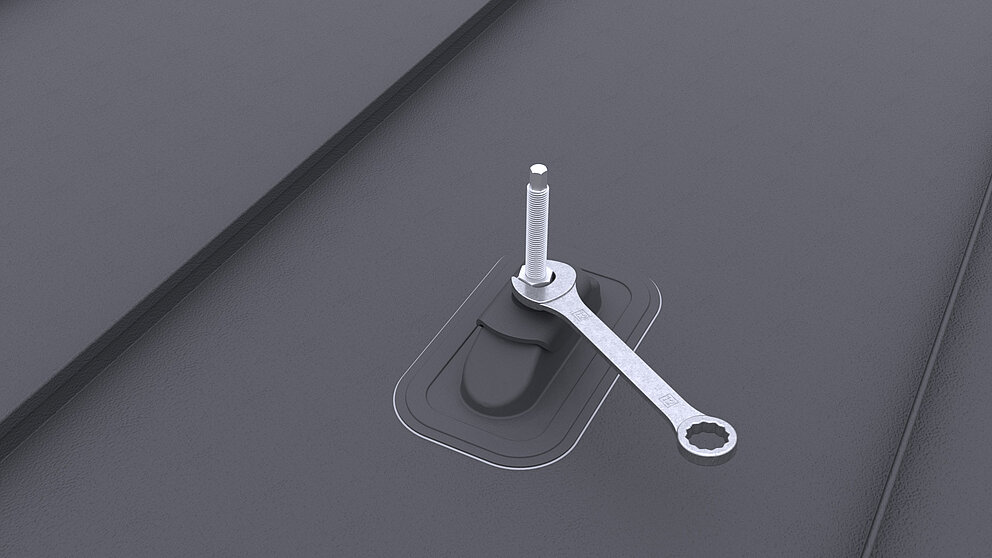

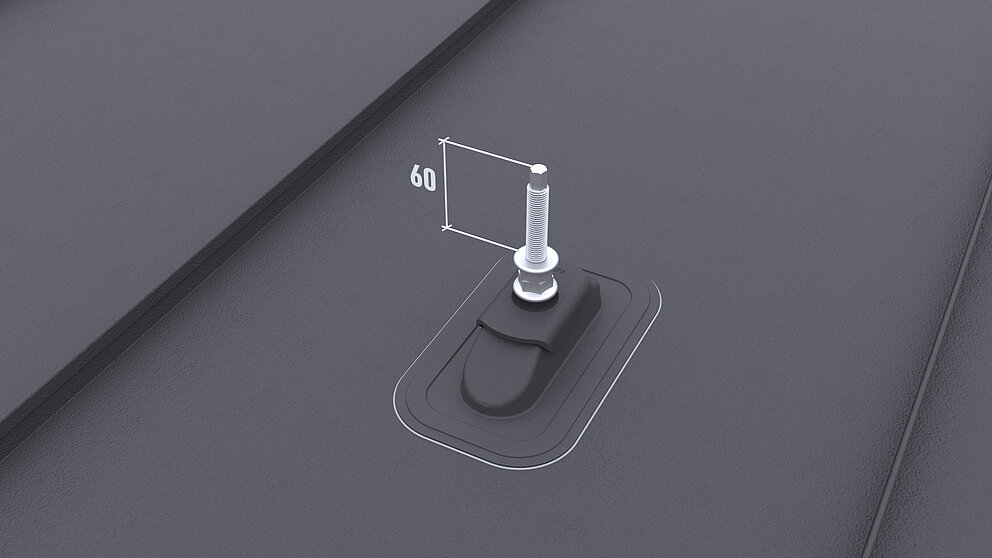

Skru møtrikken fast, indtil EPDM-tætningen buer udad (gaffelnøgle: SW 18). Monter den anden møtrik, og skru den helt ned. Mål 60 mm op fra den øverste kant af den anden møtrik (skinneholderens støtte), og skær den af. Sæt skinneholderen på, og spænd den fast i den passende højde (i overensstemmelse med de øvrige solcelleholdere) med to gaffelnøgler (gaffelnøgle: SW 18).
Med PREFALZ-inddækninger med dobbeltstående fals kan det forekomme, at afdækningskappen på PREVARIO Sunny ikke længere kan monteres. Monteringsanvisningerne for PREVARIO Sunny skal følges.

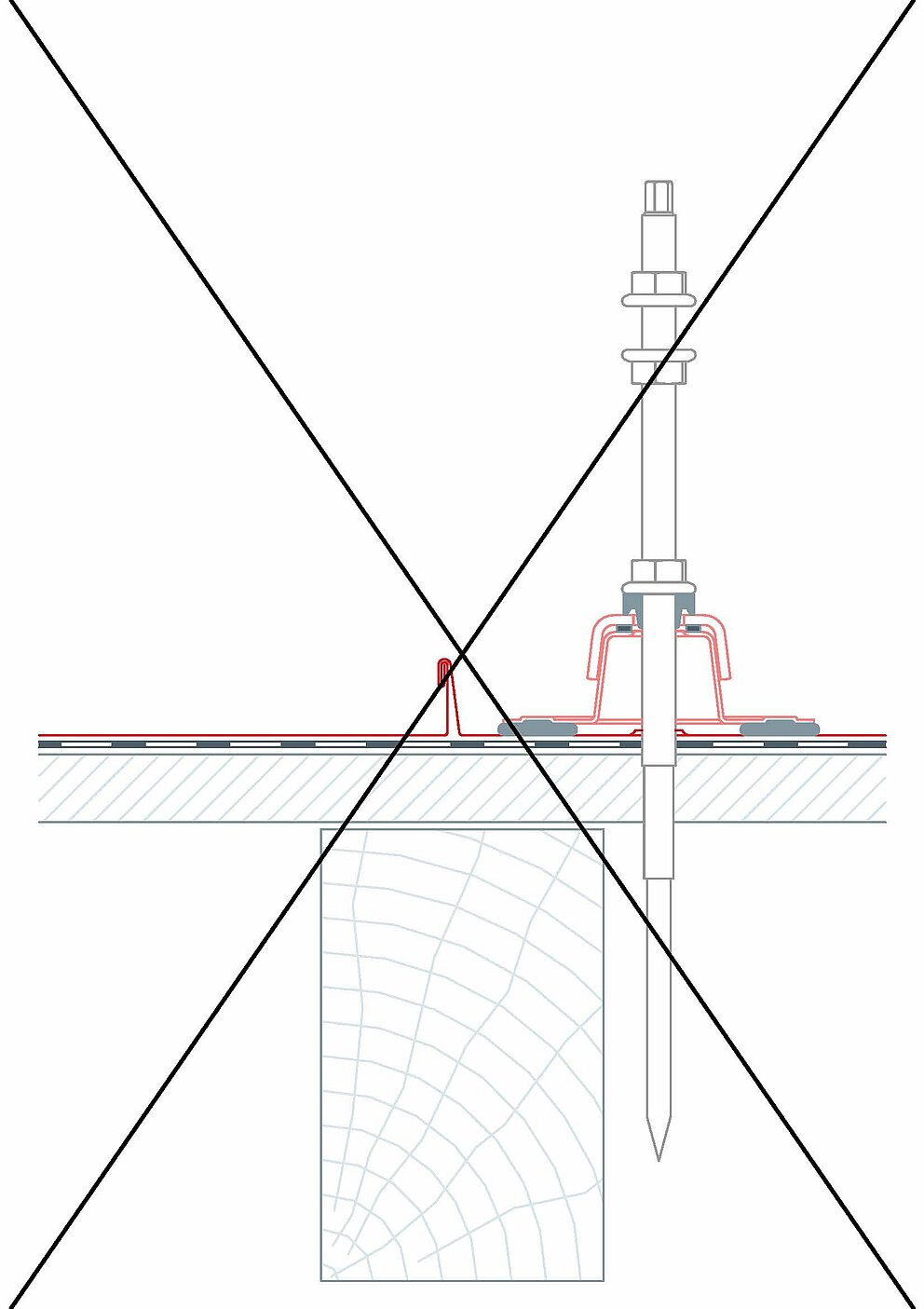

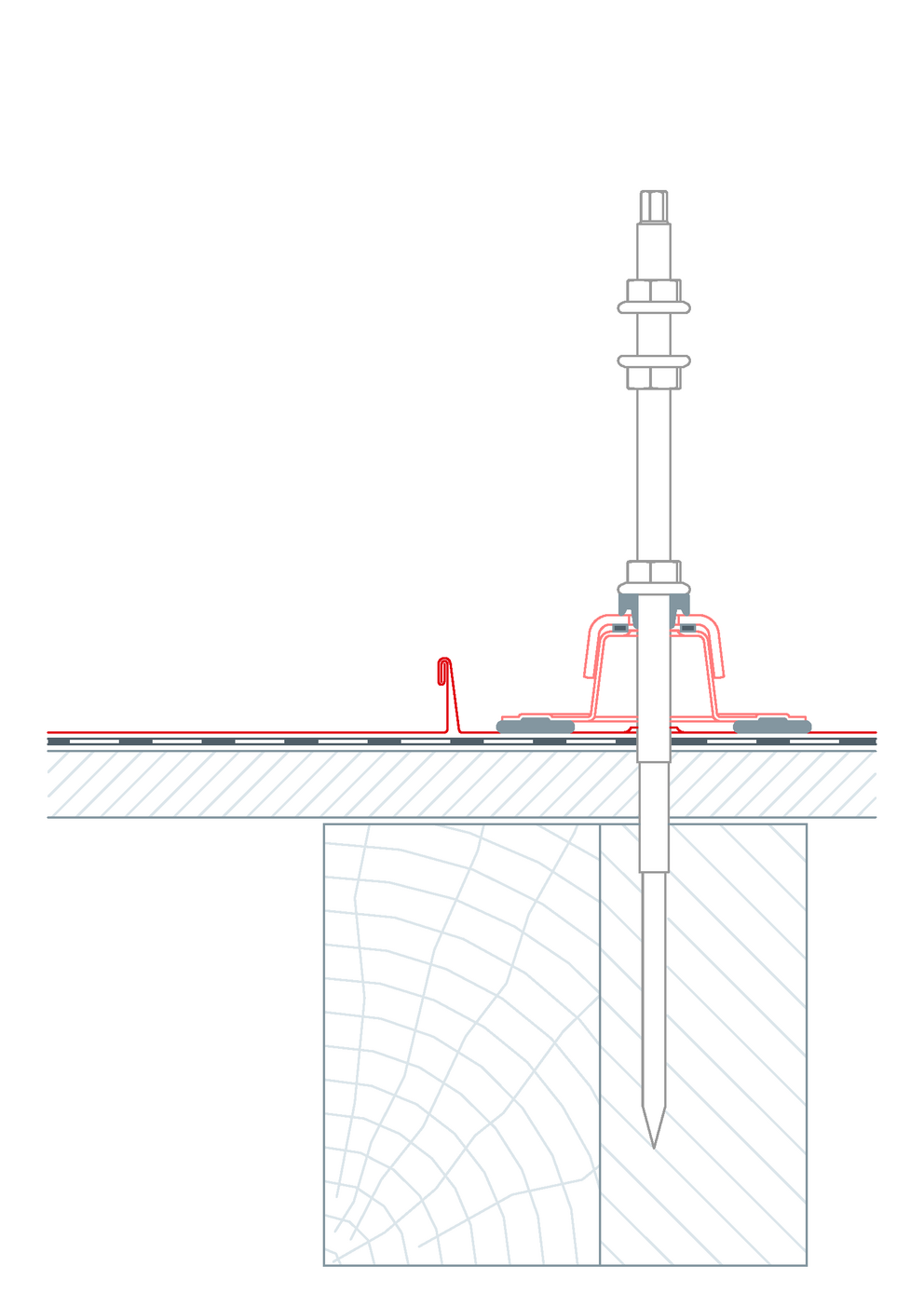

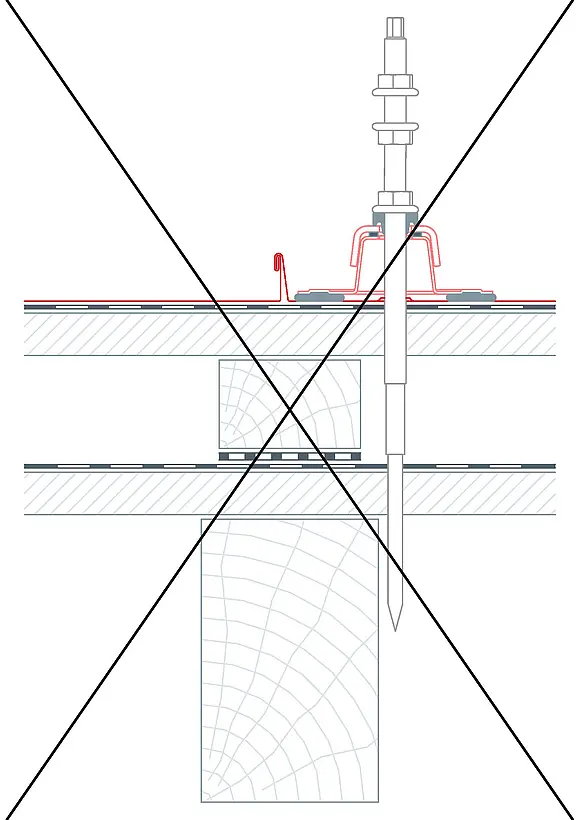

Ved en-skals tagkonstruktioner kunne underkonstruktionens stokskruer forskydes over hele spærlængden (f.eks. spærfordobling, åbning af tværrigel).

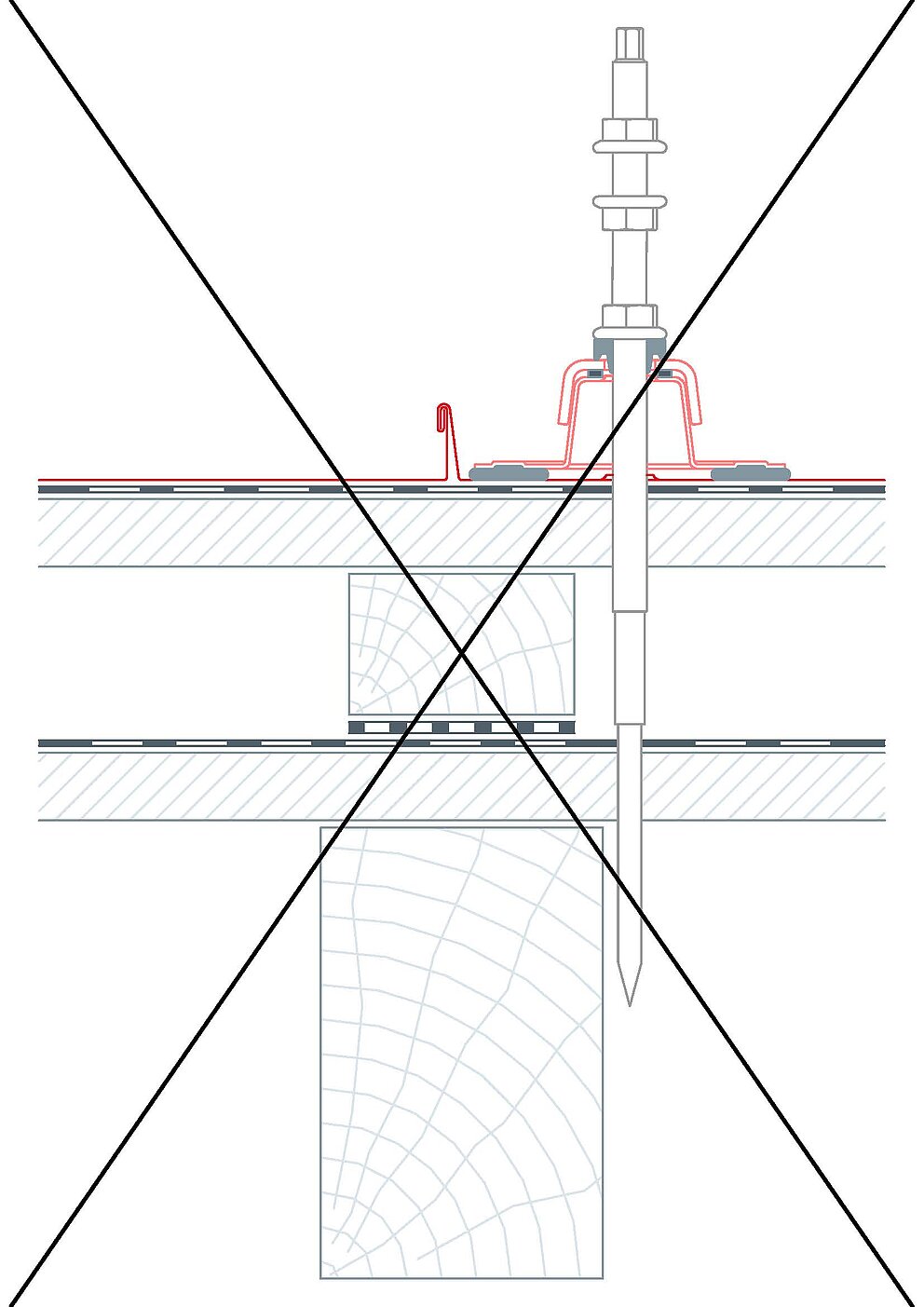

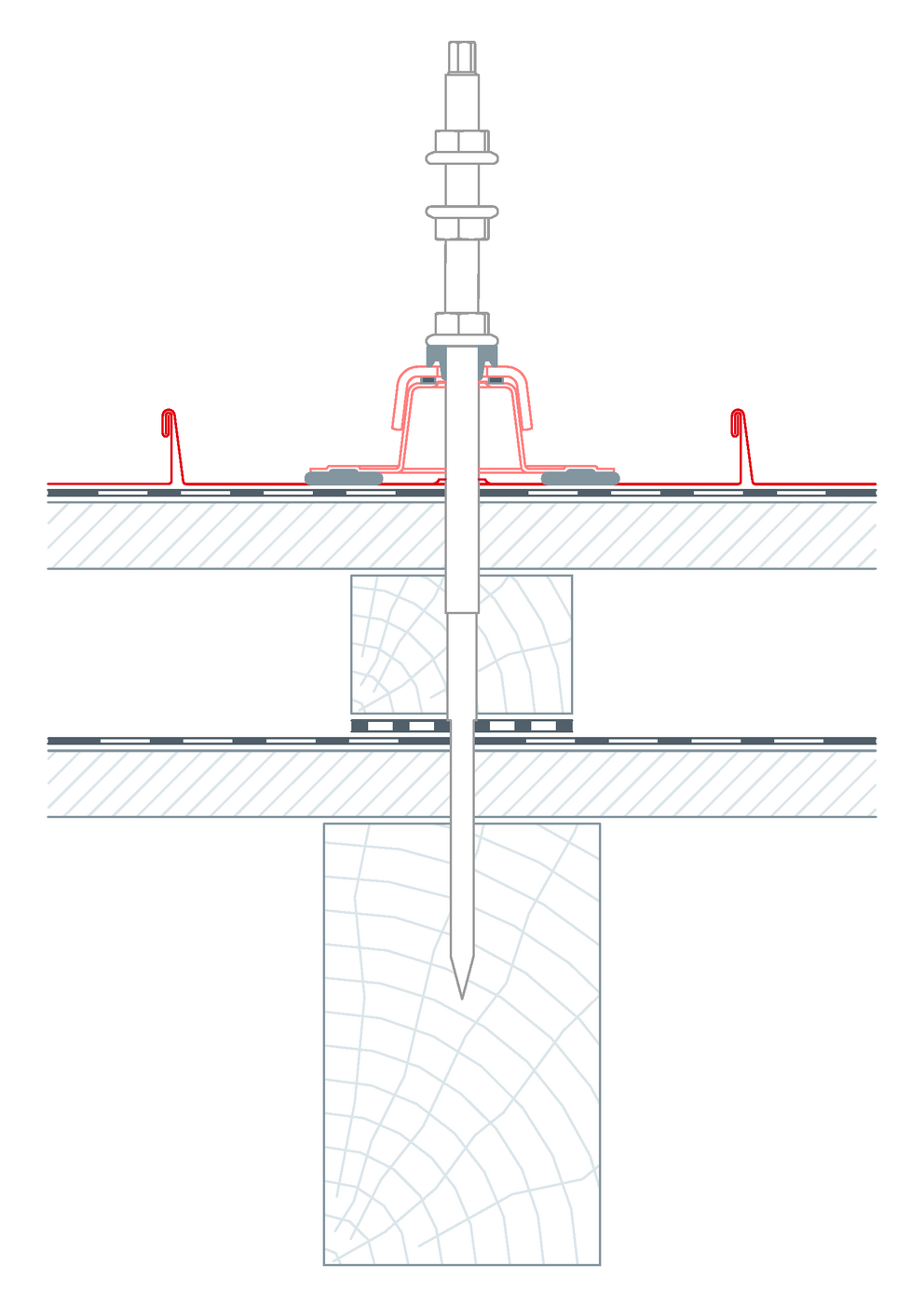

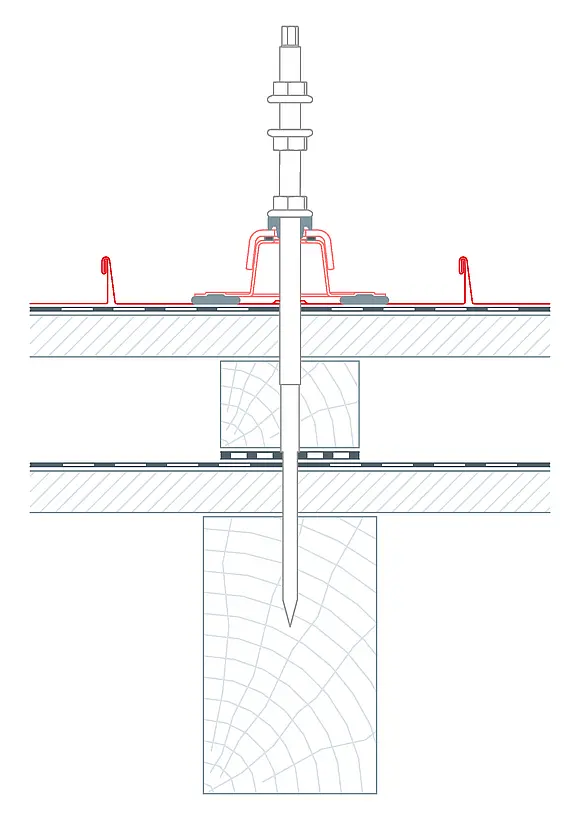

Ved to-skals tagkonstruktioner ville udskæring af falsen og den tilstødende nye indfalsning i en smal metalplade være en mulighed.

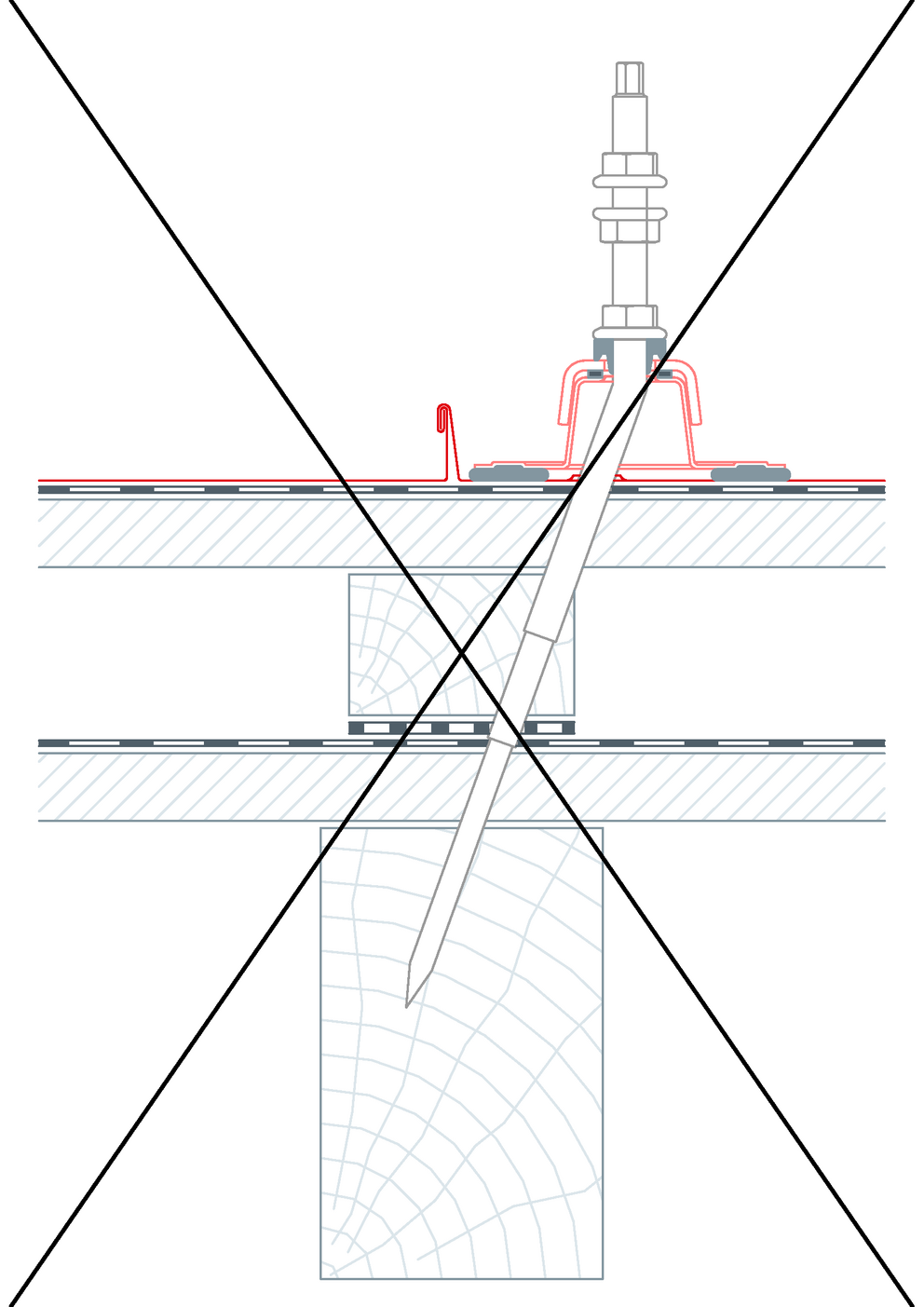

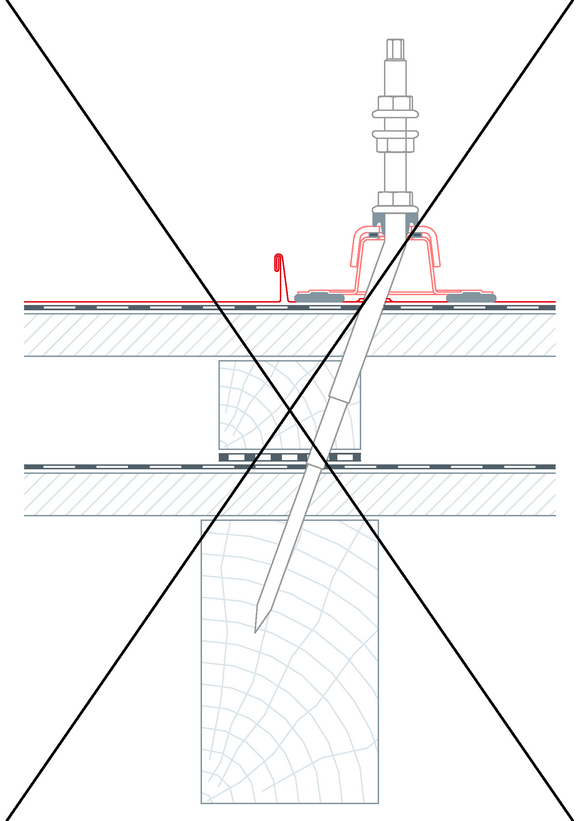

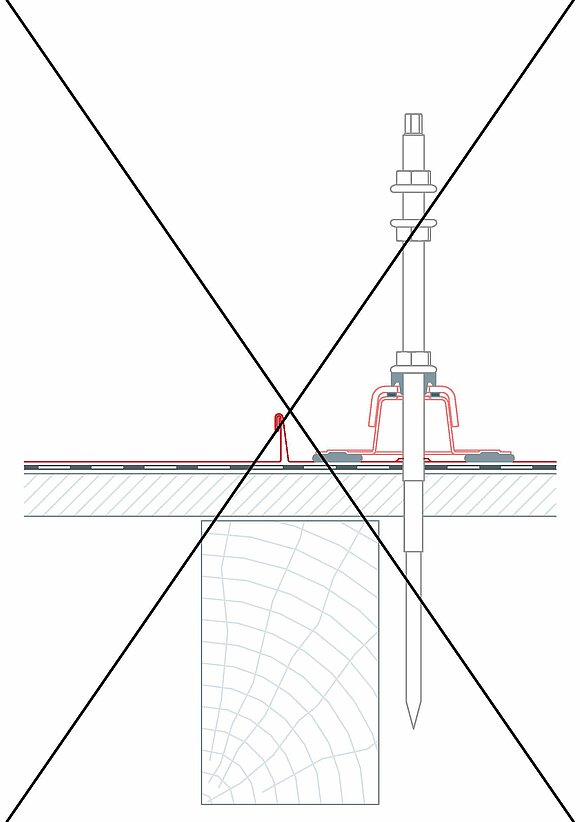

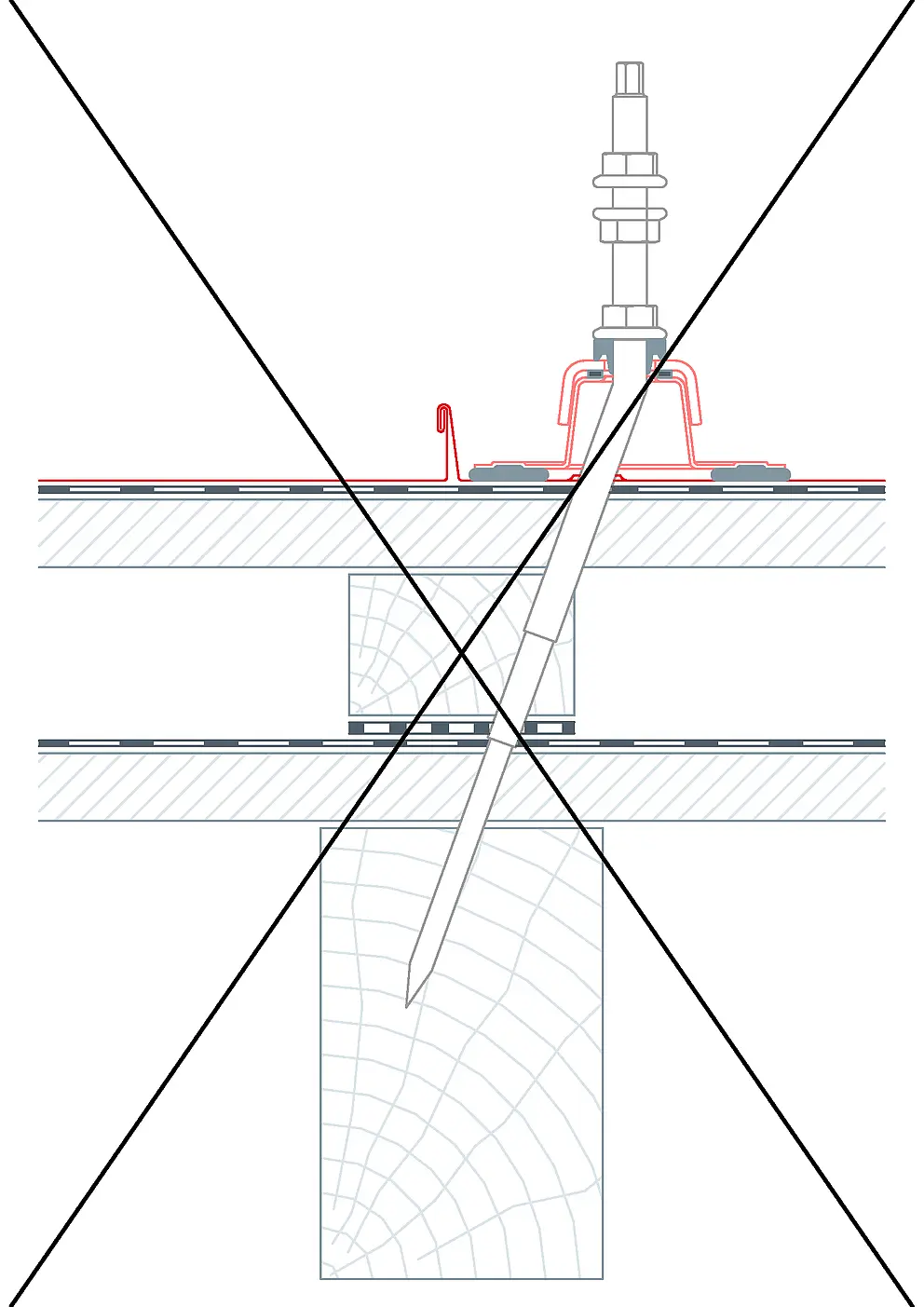

Skrå iskruning eller efterfølgende bøjning af skruerne er ikke tilladt.
