PREVARIO PREFALZ

Problemfri montering og sikker fastholdelse på PREFALZ- og FALZONAL®-systemer med dobbeltstående fals. Banernes langsgående hældning påvirkes ikke af monteringen af PREVARIO PREFALZ. Montering på beslag med vinkelstående fals, vinkelskydebeslag og vinkellangsskydebeslag. Der skal tages hensyn til den strukturelt registrerede falsafstand samt den strukturelt registrerede maksimale afstand mellem fastgørelser.

Vedhæftningsafstand i henhold til beregning af vindbelastning (maks. 33 cm)
Anvendelse kun i kombination med PREFALZ eller FALZONAL® dobbelt falset tagdækning, der er installeret i overensstemmelse med de gældende standarder og tekniske forskrifter.
PREVARIO PREFALZ er udelukkende designet til tagparallelle anlæg (ingen afstandsmonteringer osv.).
Registreringen af det nøjagtige stykantal kan udføres af PREFA Produkttechnik eller en intern bygningsingeniør.
Anvendelse også mulig med plader med 25 mm klæbefrihed.

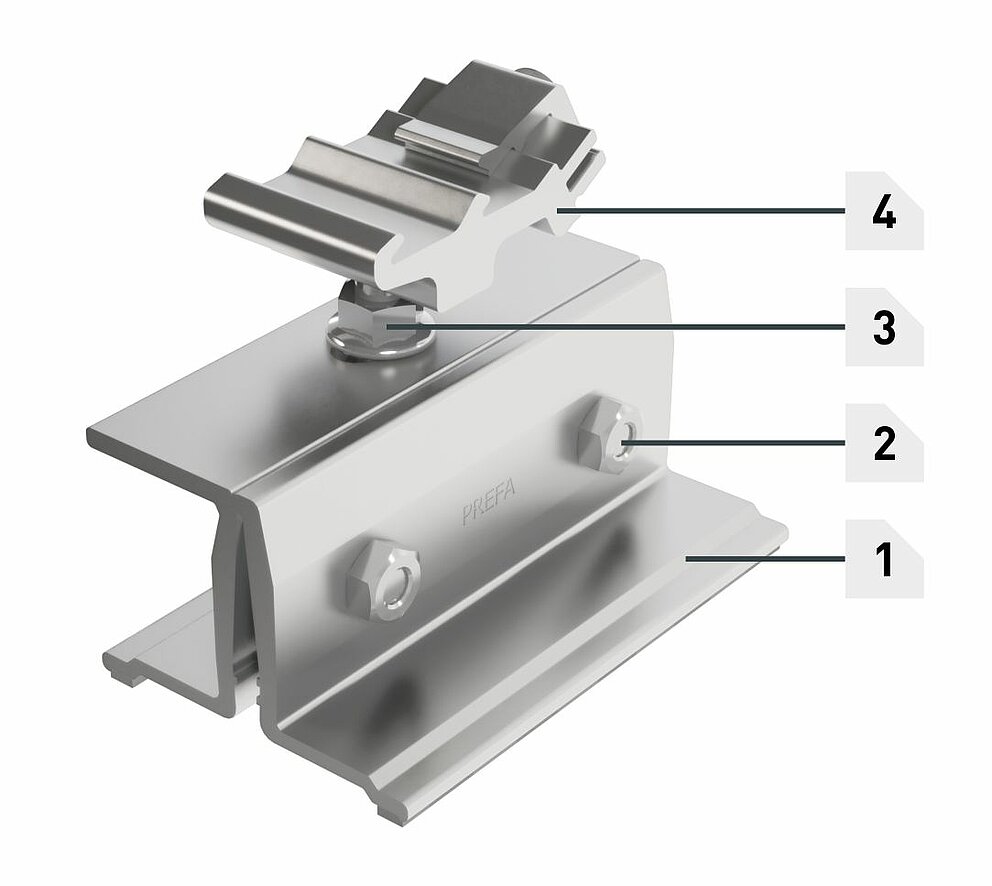

1 PREVARIO PREFALZ
2 skruer til dørhængsler og møtrik M10 (SW 17)
3 gevindstænger med møtrik M12 (SW 18)
4 skinneholder

Justeringsområde	36 mm
Fastgørelsesmiddel	Klemning på den dobbeltstående fals
Farve	blank
Bestanddele	Skinneholder (EN AW 6005A T6) Fastgørelsesskrue M8 x 30, specialstål (T40) Gevindstang M12 x 90, specialstål 2 flangemøtrikker M12, specialstål (SW 18) 2 skruer til dørhængsler M10 x 25, specialstål (SW 17) 2 sekskantmøtrikker M10, specialstål (SW 17) EPDM-tætning

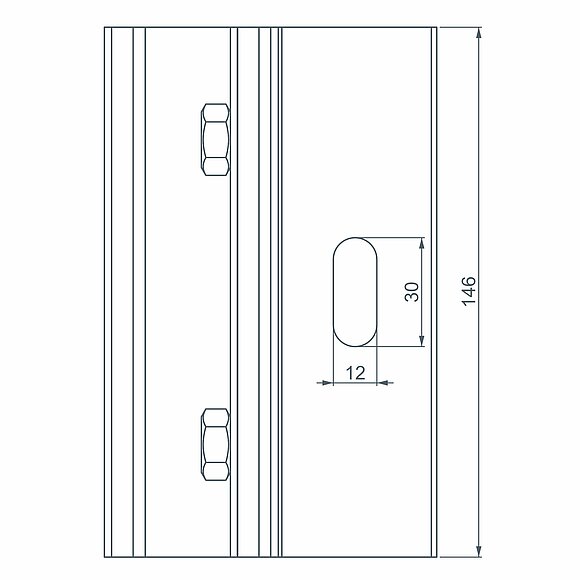

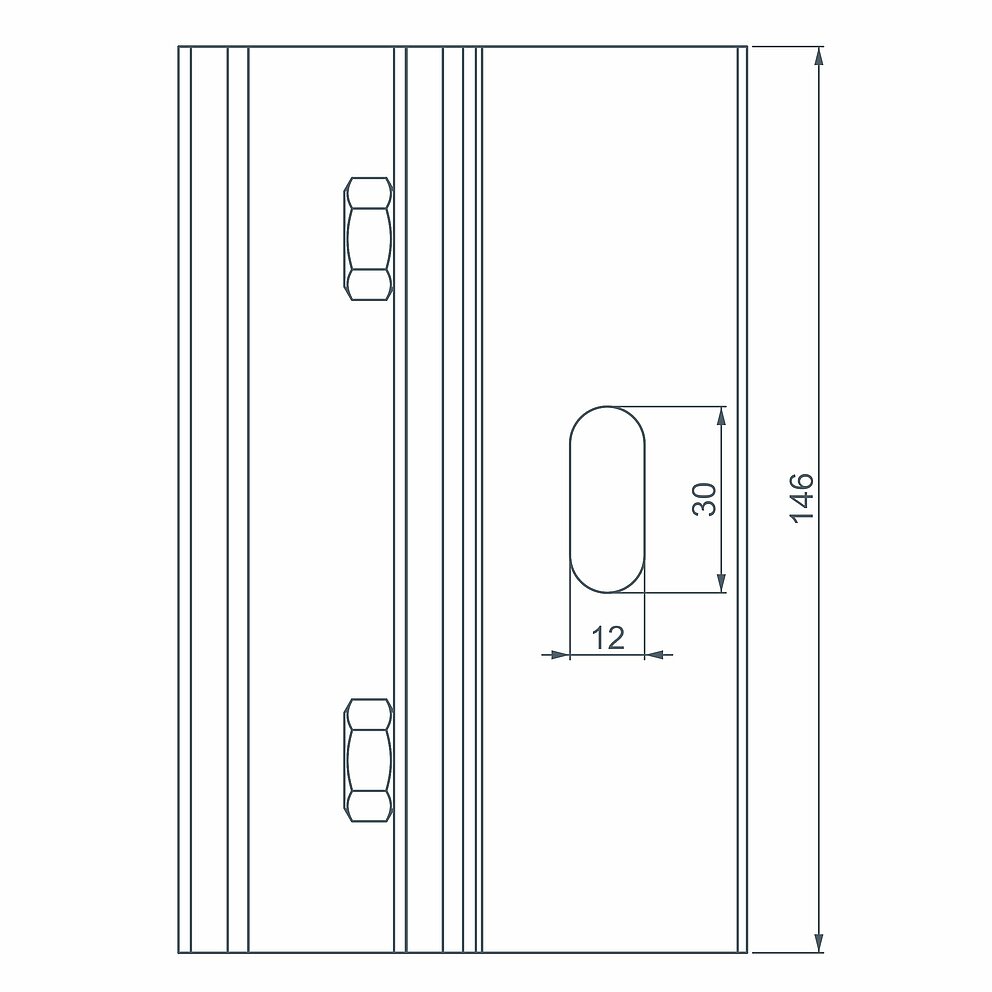

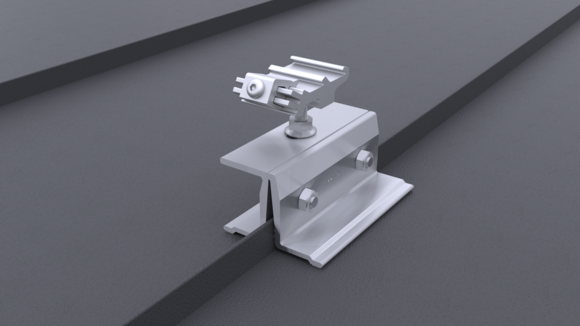

PREVARIO PREFALZ samlet (venstre) og underdel (højre)

Krav til den bærende taginddækning:

PREFALZ- eller FALZONAL®-inddækning med dobbeltstående fals

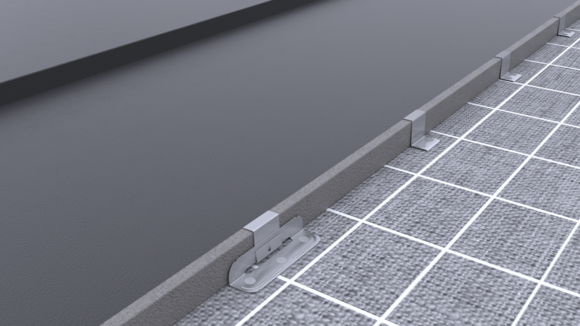

Fastgørelse af inddækningen med PREFA-søm og PREFA-rillesøm af rustfast stål 28/30 eller 28/25 eller med undersænkskruer af PREFA-specialstål 4,5/30
- Vedhæftningsafstand i henhold til beregning af vindbelastning (maks. 33 cm)

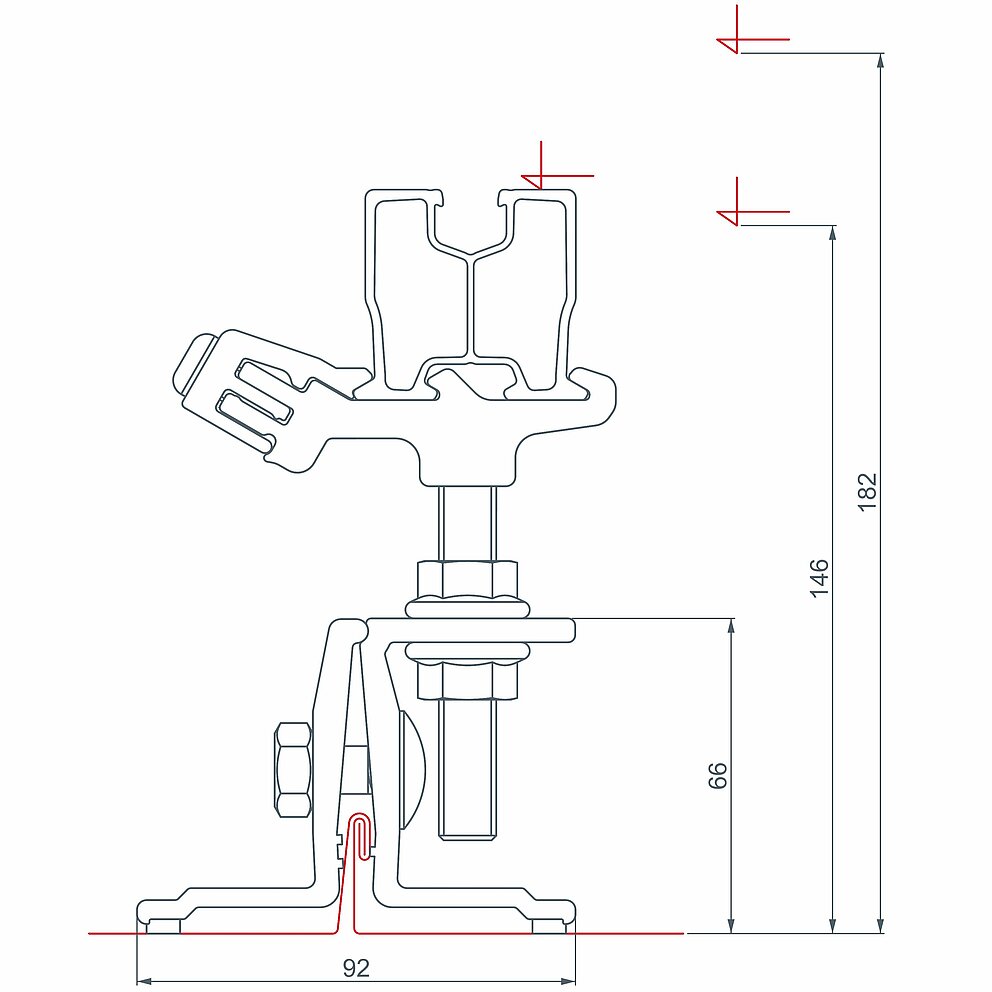

Afstand fra tagoverkant til overkanten på Prefa-profilskinne ≤ 150 mm
Afstand mellem to falsklemmer på samme fals ≥ 400 mm

Tagkonstruktionen skal dimensioneres til de belastninger, den kan blive udsat for, i overensstemmelse med de gældende standarder.

I området ved modulfladen må den maksimale fastgørelsesafstand på 33 cm fra midte af fastgørelse til midte af fastgørelse ikke overskrides.
Før monteringen af solcelleholderen skal skruerne løsnes.

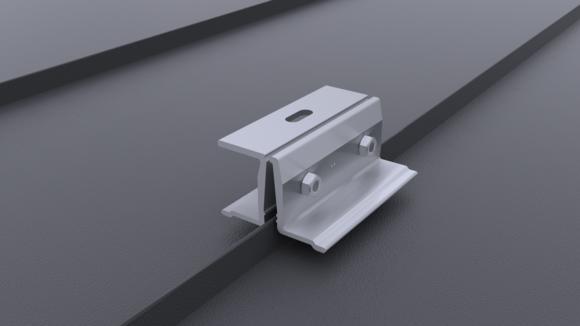

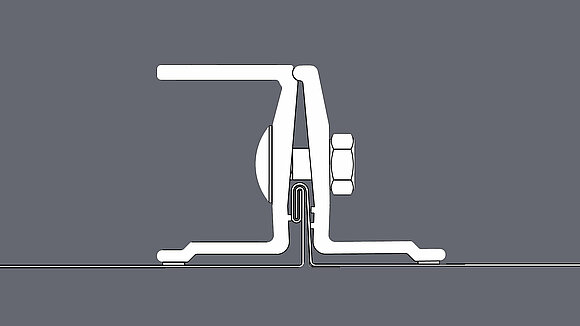

Placering af PREVARIO PREFALZ

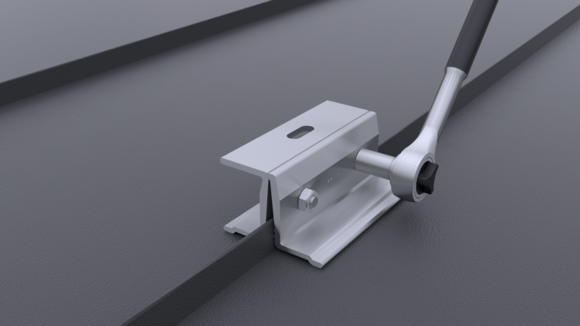

Pas på klemmens lægningsretning. Holderens lægningsretning skal vælges, så gevindstangen derefter kan monteres på falssiden. Spænd de to møtrikker af specialstål med et drejemoment på 35 Nm (topnøgleindsats: SW 17).

Montering af PREVARIO PREFALZ

Løs montering af gevindstangen inkl. profilskinneholder og kontramøtrikker. Håndfast spænding af møtrikkerne til eventuelt senere højdejustering af profilskinneholderen (gaffelnøgle SW 18 mm).

Fastgørelse af skinneholderen

PREVARIO PREFALZ

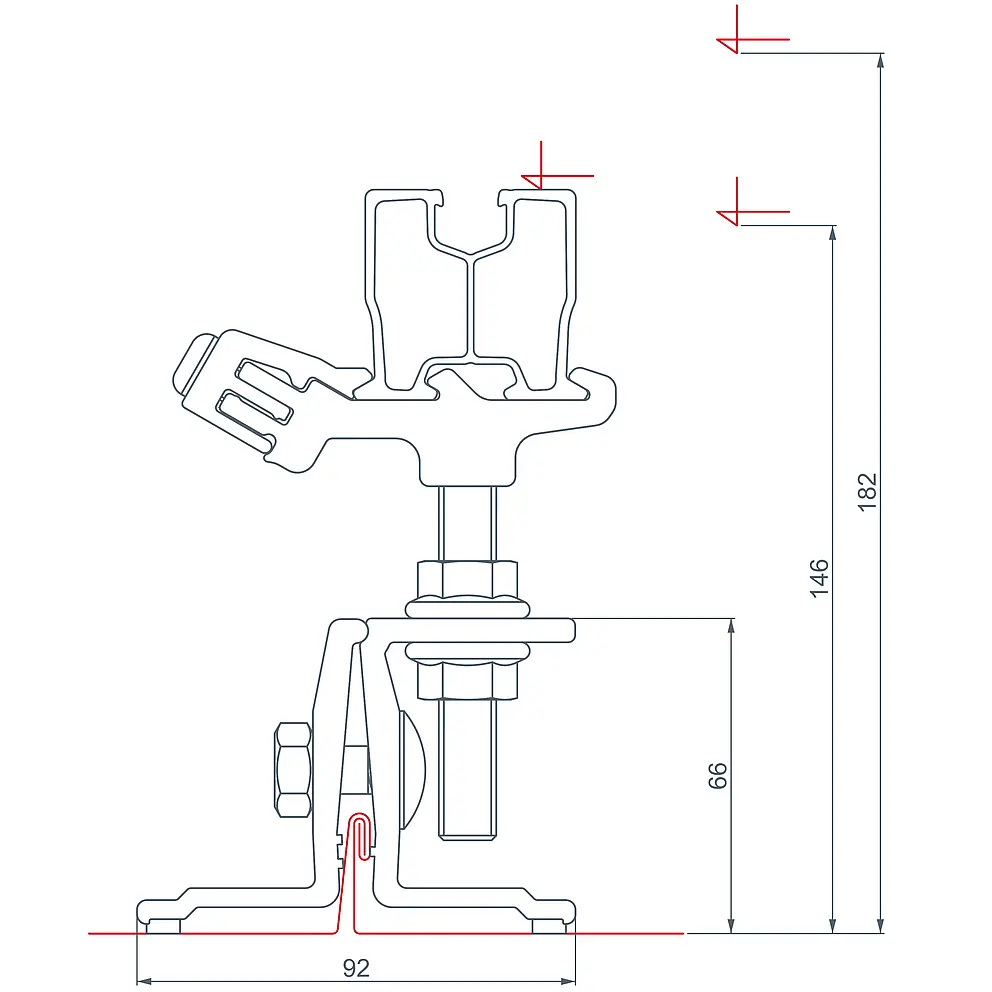

Tekniske data PREVARIO PREFALZ

Strukturelle egenskaber

Montering
