Problemfri montering og sikker fastholdelse på tagplade, tagplade R.16, tagspån, tagspån DS.19, tagrombe 29×29, tagrombe 44×44 og tagpanel FX.12. I området omkring PREVARIO 3.S skal der være monteret en helforskalling.
Bemærk
Vær opmærksom på PREFA-monteringsvejledningen samt de gængse faglige standarder og sikkerhedsforskrifter i forbindelse med forarbejdningen.

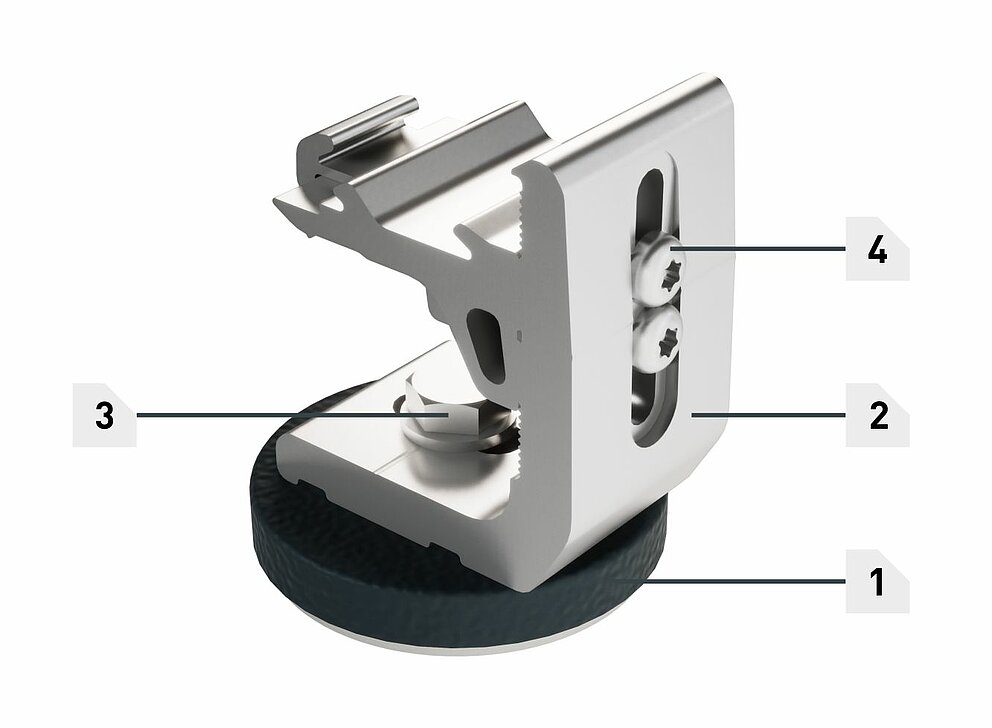

1 Foddel med dækkappe
2 krydsforbindere
3 sekskantskruer M12 (SW 19)
4 fastgørelsesskruer M8 (T40)

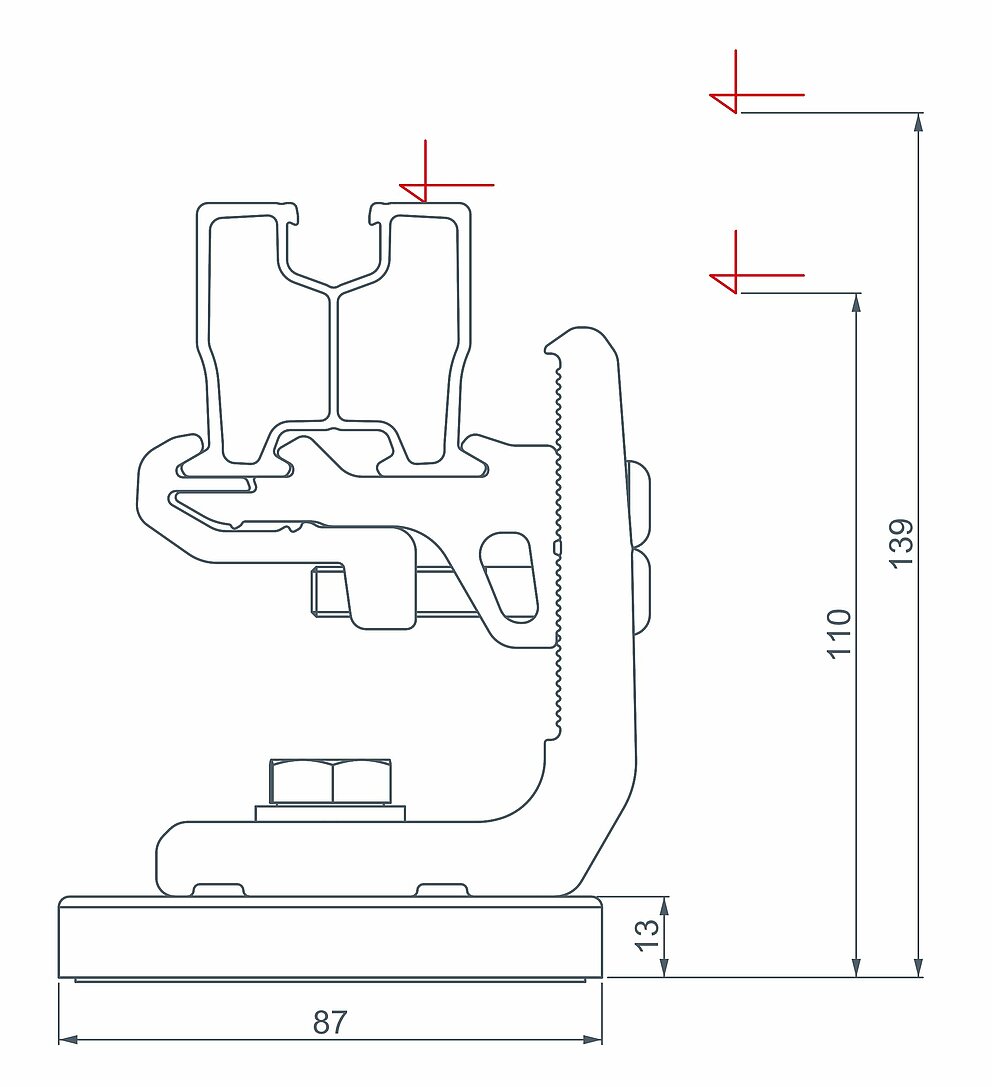

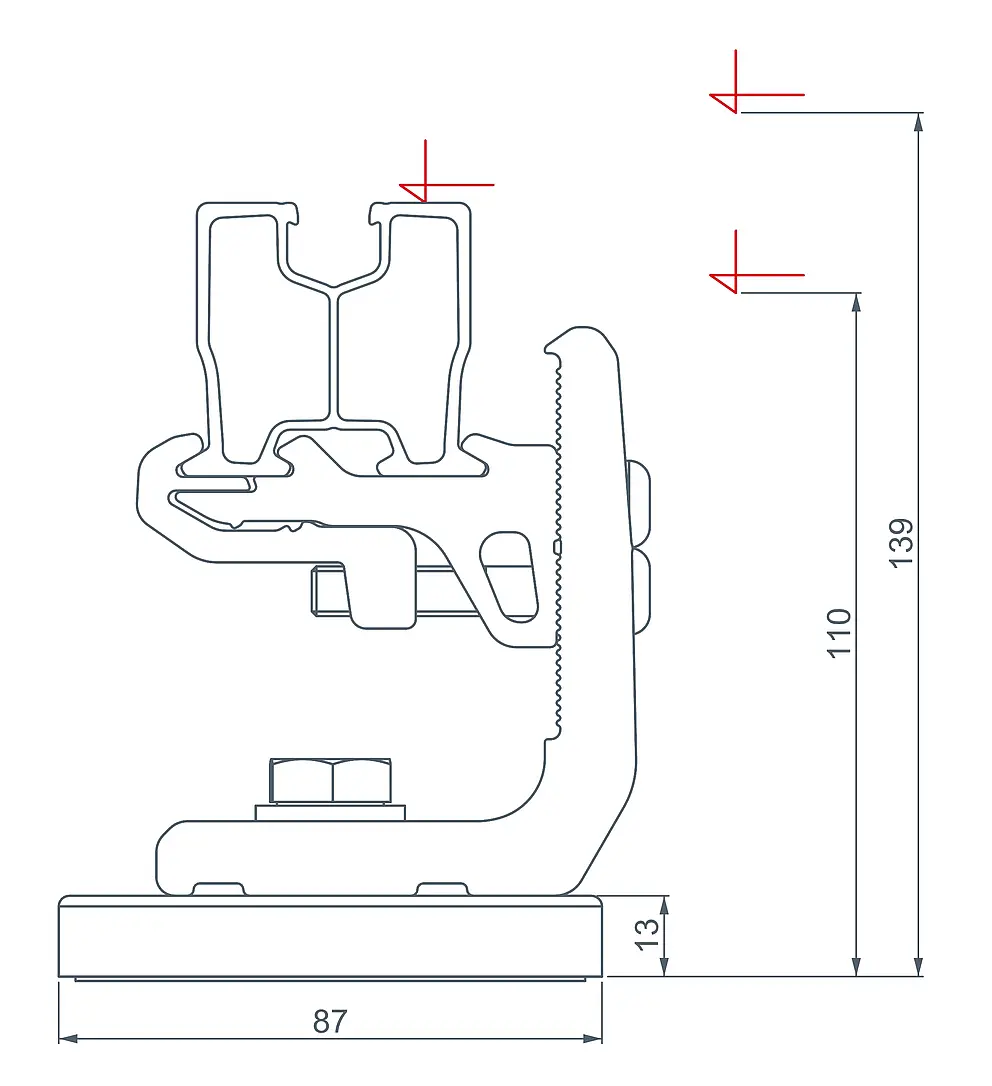

PREVARIO 3.S (spærfastgørelse)
Justeringsområde |
29 mm |
|---|---|
Fastgørelsesmiddel |
PREVARIO 3.S 120 – en-skals tagkonstruktion PREVARIO 3.S 220 – to-skals tagkonstruktion |
Farve |
blank (krydsforbinder) |
Bestanddele |
Foddel (EN AW 2007) med tætning |
PREVARIO 3.S (forskallingsfastgørelse)
Justeringsområde |
29 mm |
|---|---|
Fastgørelsesmiddel |
6 forsænkede boreskruer Ø 6 × 38/25 mm, specialstål (T25) |
Farve |
blank (krydsforbinder) |
Bestanddele |
Foddel (EN AW 2007) med tætning |
Krav til den bærende underkonstruktion:
Modlægten må anvendes som bærende konstruktion, når de ovennævnte punkter er overholdt, og solcelleholderens belastninger kan overføres fra denne til den bærende konstruktion. Tagkonstruktionen skal dimensioneres til de belastninger, den kan blive udsat for, i overensstemmelse med de gældende standarder.
Krav til den bærende underkonstruktion:
(Forskallingspladen skal mindst strække sig over tre spær; mindst 2 fastgørelsespunkter pr. spærkontakt)
Tagkonstruktionen skal dimensioneres til de belastninger, den kan blive udsat for, i overensstemmelse med de gældende standarder.

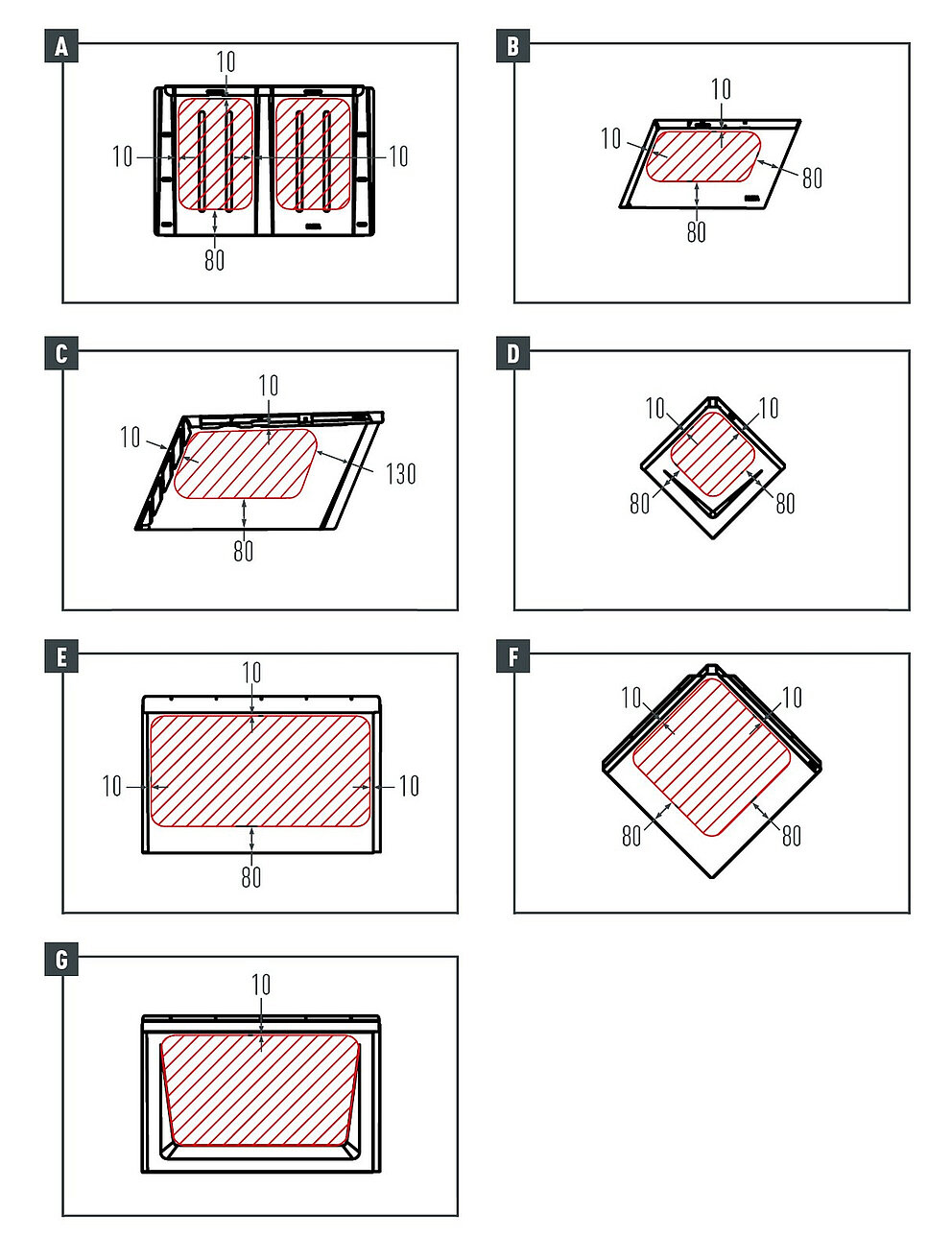

Marker spærmidten. Foddelen skal have en afstand på mindst 10 mm til den overliggende og mindst 80 mm til den underliggende fals (se skitserne ovenfor).

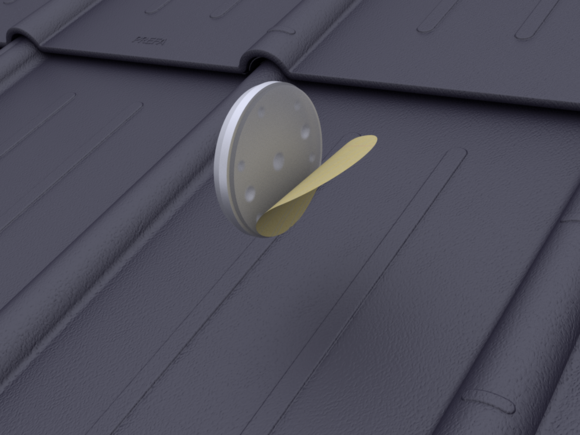

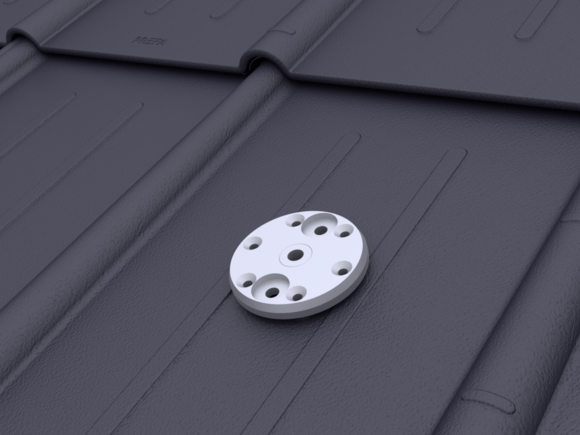

Til fastgørelsen på spæret skal borehullerne (⌀ 8,5 mm) ligge på spærforløbets akse (fastgørelsesskruerne i samme akse som spæret). Træk beskyttelsesfolien på bagsiden af foddelen af, placer den, og klæb den fast.
Bemærk
Foddele må ikke fastgøres på PREFA-taginddækningens fals eller bølgeryg. Hvis spærstillingen ikke stemmer overens med monteringsområdet, skal der anvendes en underlagsplade.

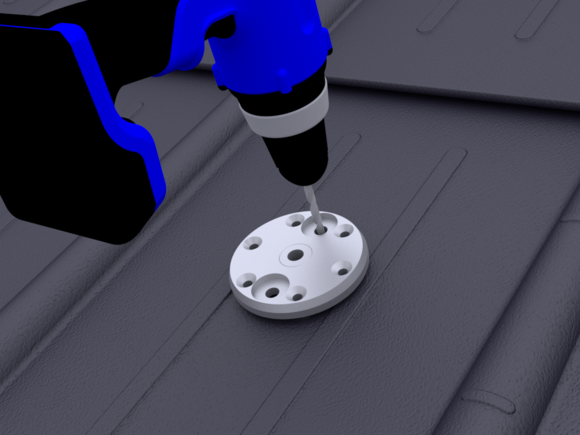

Forboring af skruehullerne i underkonstruktionen med bor (⌀ 5,0 mm).
Boredybde: ca. 50 mm

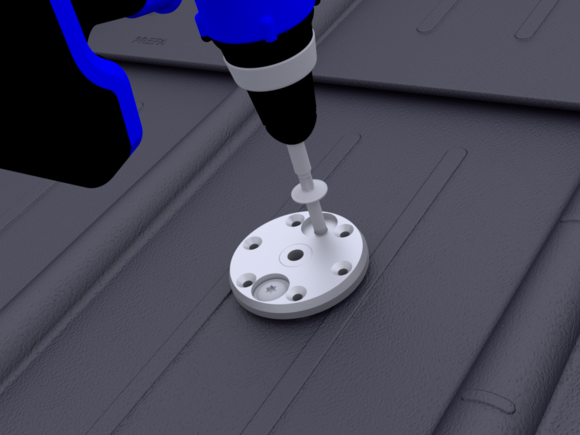

Foddelen fastskrues med hver 2 fastgørelsesskruer ⌀ 8×220 mm (to-skals tagkonstruktion) eller ⌀ 8×120 mm (en-skals tagkonstruktion) på spærene, indtil fladetætningen er presset mod taginddækningen og underkonstruktionen. Med den korrekte forarbejdning hvælves fladetætningen lidt udad (påsætning til boremaskine: T40).

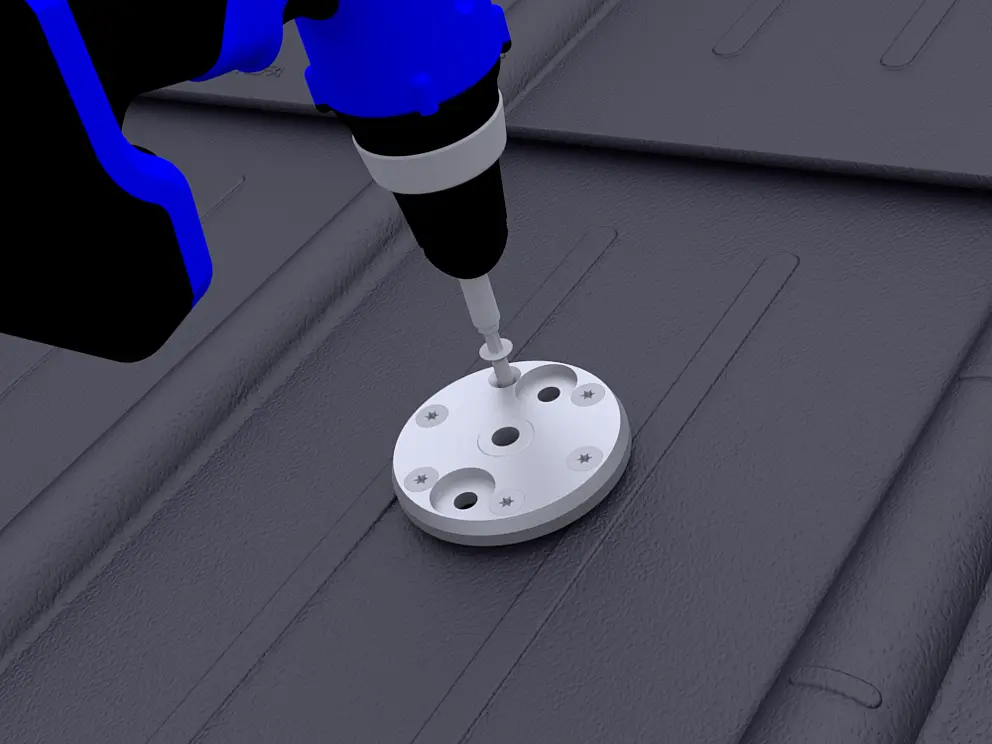

Foddelen fastskrues med hver 6 fastgørelsesskruer ⌀ 6,0×40/24 mm, indtil fladetætningen er presset mod taginddækningen og underkonstruktionen. Med den korrekte forarbejdning hvælves fladetætningen lidt udad (påsætning til boremaskine: T25).
Bemærk
Monter maksimalt én PREVARIO 3.S pr. spærfelt på forskallingen (forskallingstykkelse: mindst 24 mm; trækvalitet C24). Forskallingspladen skal mindst strække sig over tre spær og være fastgjort med kamsøm eller skruer. Tagkonstruktionen skal dimensioneres til de belastninger, den kan blive udsat for, i overensstemmelse med de gældende standarder.

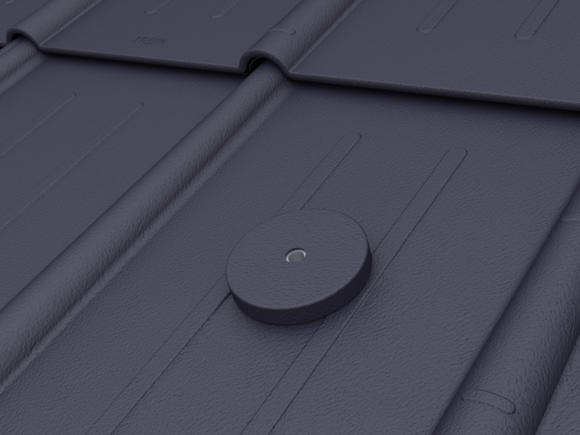

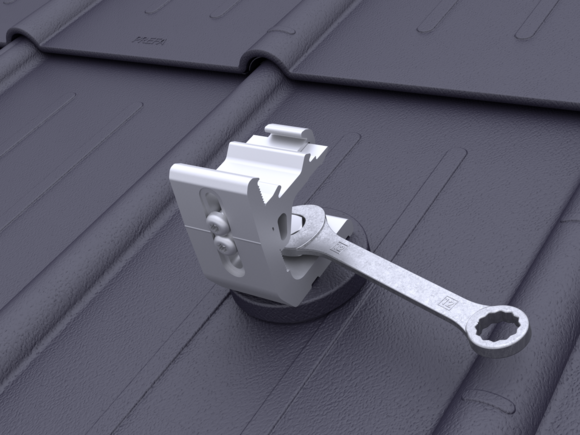

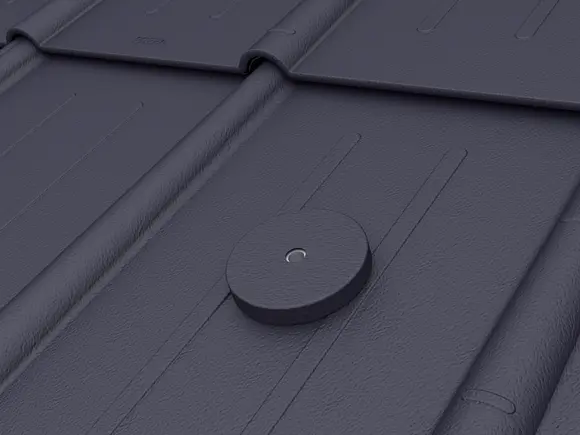

Monter afdækningskappen, sæt krydsforbinderen på foddelen og fastgør den derefter med sekskantskruen (gaffelnøgle: SW 18). PREVARIO 3.S egner sig til montering på PREFA Kleinformat-inddækninger.
Ved mindre PREFA-tagelementer kan det være nødvendigt at montere en underlagsplade for at kunne montere PREVARIO 3.S - f.eks. hvis en fals i monteringsområdet ligger over spæret.
