Den følgende vejledning er vist forenklet med PREVARIO 3.S, men kan anvendes til alle PREFA-solcelleholdere.

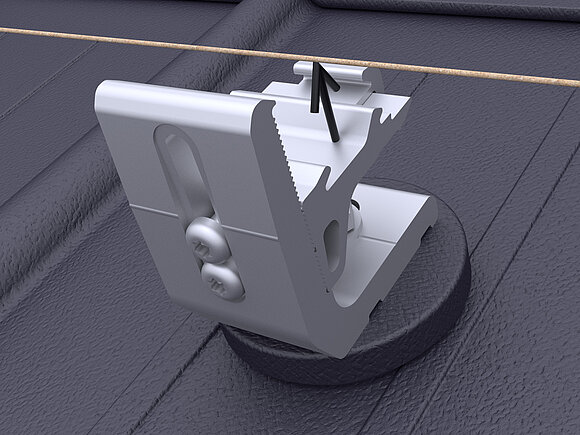

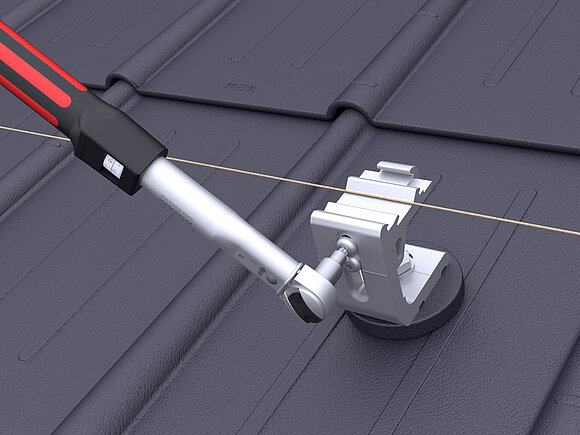

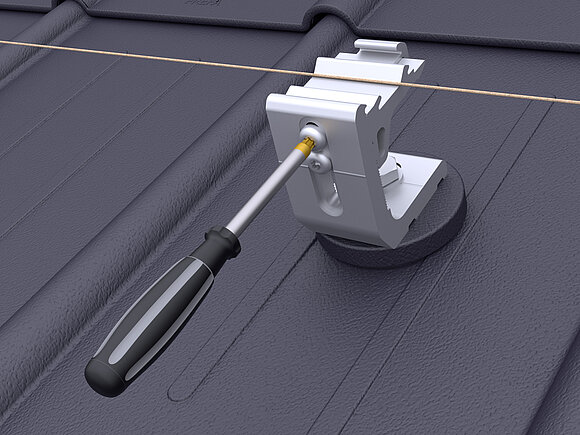

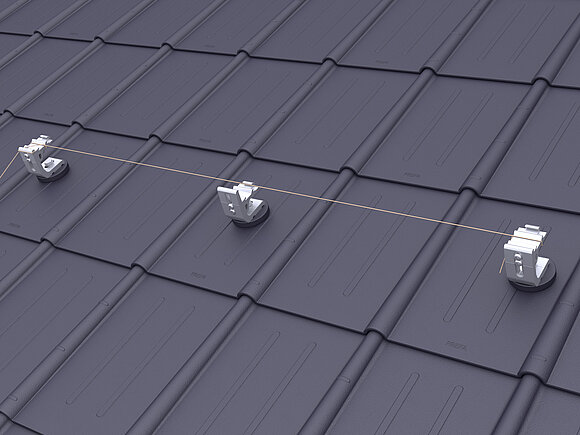

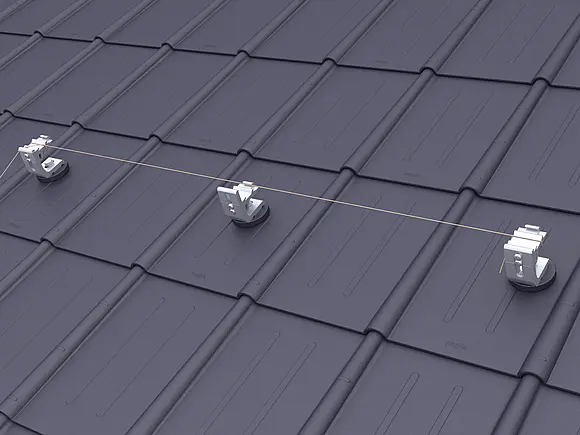

Skinneholderne på de yderste PREVARIO 3.S justeres til middelhøjde. Spænd monteringssnoren, og ret de resterende skinneholdere ind parallelt med taget og i højden. Spænd den øverste skrue på de allerede justerede skinneholdere med et drejningsmoment på 20 Nm.

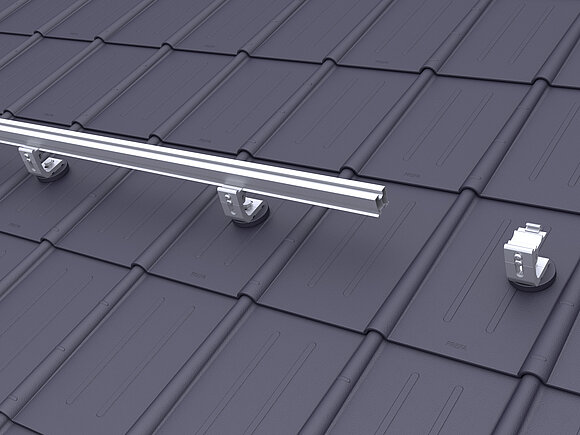

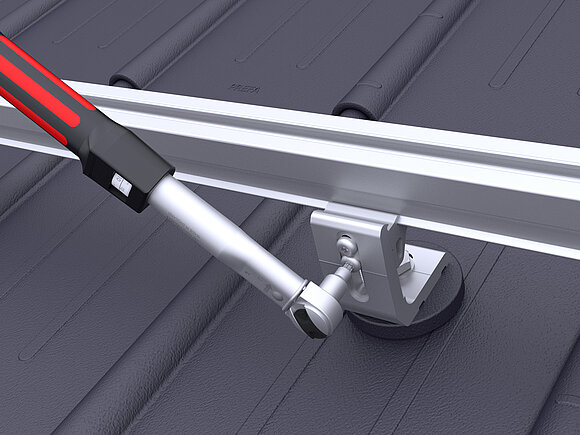

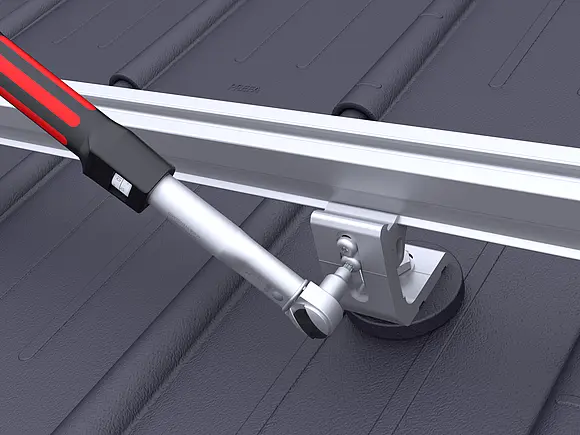

Læg skinnen i, og spænd den nederste skrue med et drejningsmoment på 20 Nm.

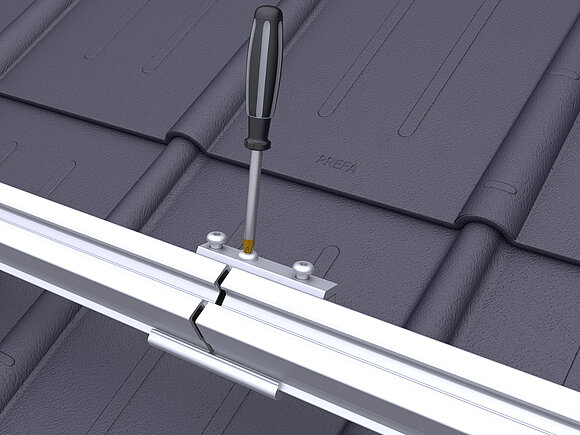

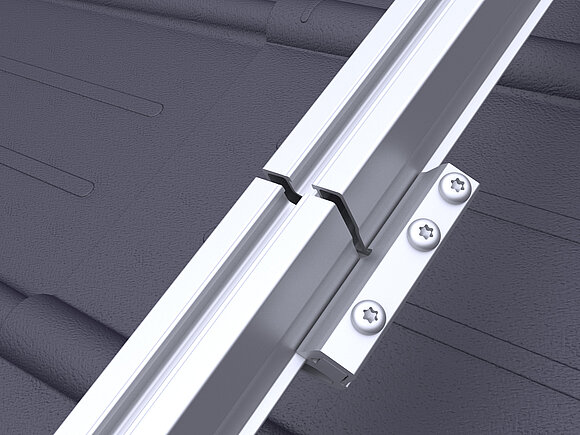

Skinneforbinderen skal monteres, så fastgørelsesskruerne ligger på skinnens tagside. Afstanden mellem de to skinner, der er angivet med en indgravering, skal opretholdes for at give mulighed for temperaturrelateret udvidelse af de enkelte skinner.

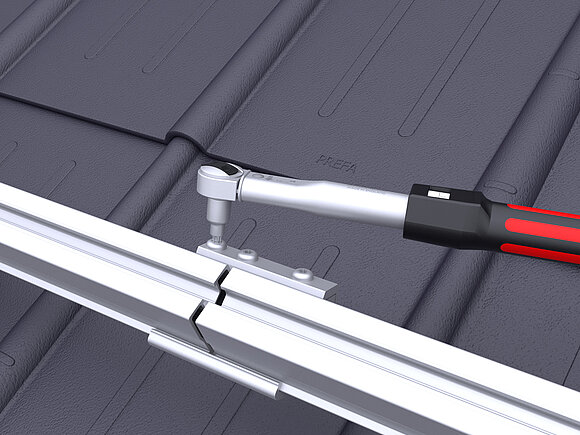

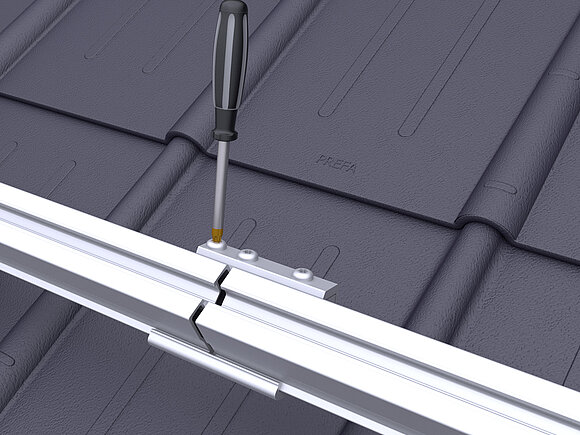

Til fastgørelse spændes først den midterste skrue og derefter de yderste skruer med et drejningsmoment på 20 Nm.

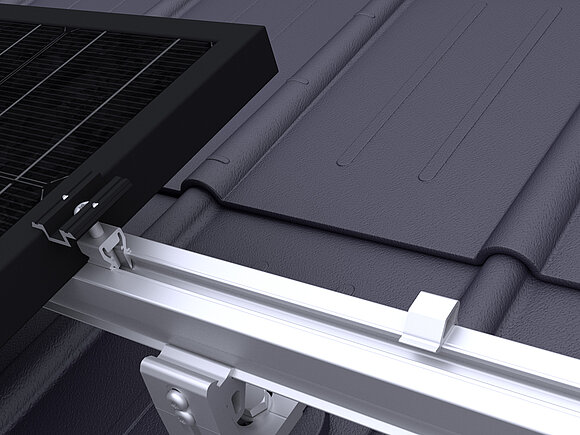

Før modulet monteres, skal det sikres, at modulnedfaldssikringen er monteret.
I den nederste modulrække på en generatorflade klemmes der to modulnedfaldssikringer pr. modul på den øverste modulskinne (liggende på tagsiden).

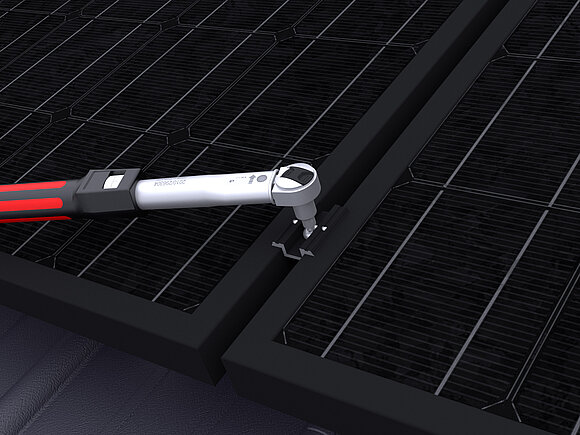

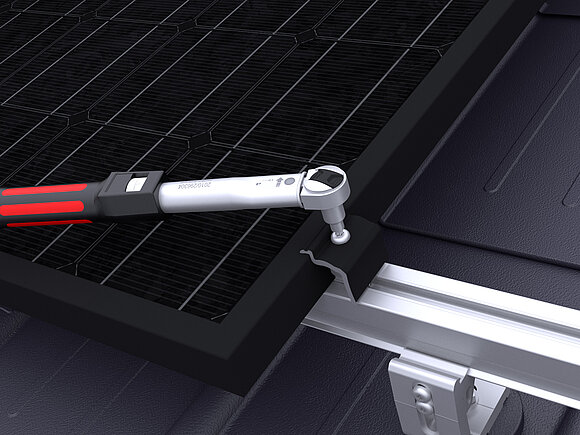

Derefter placeres modulerne, og midter- eller endeklemmerne spændes med et drejningsmoment på 15 Nm.
Midterklemmerne etablerer potentialudligning mellem modulerne via de indbyggede stifter. Der skal afklares med modulproducenten, om denne form for potentialudligning er tilladt for det anvendte modul, eller om det er nødvendigt at etablere en yderligere forbindelse ved hjælp af tilslutning til jordningsboringen.
Hvis det er godkendt, skal modulrækkerne nu bare forbindes under hinanden ved hjælp af jordningstråd og jordklemmer.
