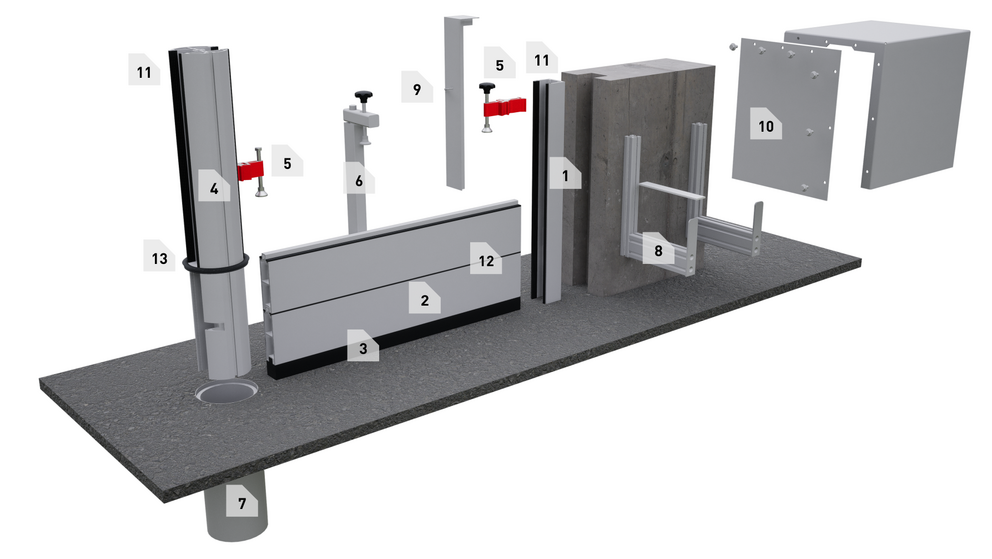

Forklaring
1. Vægprofil
Fast monteret som U-profil eller grundprofil i bærende undergrund i, før eller bag lysningen.
2. Dæmningsbjælker
Afbilledet her: Nederste dæmningsbjælke forbundet med bundtætning (nr. 3).
3. Bundtætning
Til tætning mellem den nederste dæmningsbjælke og underlaget.
4. Midtersøjle (rundprofil)
Ved lange spær med flere felter anvendes midtersøjler.
5. Spændestykke
Til spænding af dæmningsbjælkerne.
6. Mellem spændestykke
Hindrer, at dæmningsbjælkerne bøjer vertikalt og øger trykket på bundtætningen.
7. Jordbøsning
Bøsning indstøbt i fundamentbetonen til fastholdelse af midtersøjlen.
8. Vægholder
Til opbevaring af dæmningsbjælkerne, når de ikke er i brug.
9. Afdækning
Til afdækning af vægprofilerne og til beskyttelse af tætningslisterne, når de ikke er i brug.
10. Lagerafdækning
Til afdækning af de oplagrede bjælker uden døre.
11. Tætning til grundprofil
Til tætning mellem vægprofil/midtersøjle og dæmningsbjælke.
12. Tætning til dæmningsbjælke
Til tætning mellem dæmningsbjælkerne.
13. Tætning til dæksel og bundmuffe
Til tætning mellem midtersøjle/dæksel og jordbøsninger.
Dæmningsbjælker |
System 25 |
System 50 |
System 80 |
Tykkelse |
25 mm |
50 mm |
80 mm |
Vægt |
2,99 kg/m |
5,6 kg/m; 4,12 kg/m |
7,78 kg/m |
Bjælkehøjde |
200 mm |
150 mm / 200 mm |
200 mm |
Not |
17 mm |
15 mm |
15 mm |
Midtersøjle |
|
Diameter |
140 mm / 185 mm |
Højde |
750 mm - 2.150 mm |
system |
50 eller 80 mm |
