Montering stormbeskyttelsesklemme

Afstanden mellem stormbeskyttelsesklemmer og Siding-fer er afgørende for spændingsfri montering og en materialeudvidelse. For at garantere den samme afstand skal stormbeskyttelsesklemmen derfor kun monteres med en passende monteringshjælp.

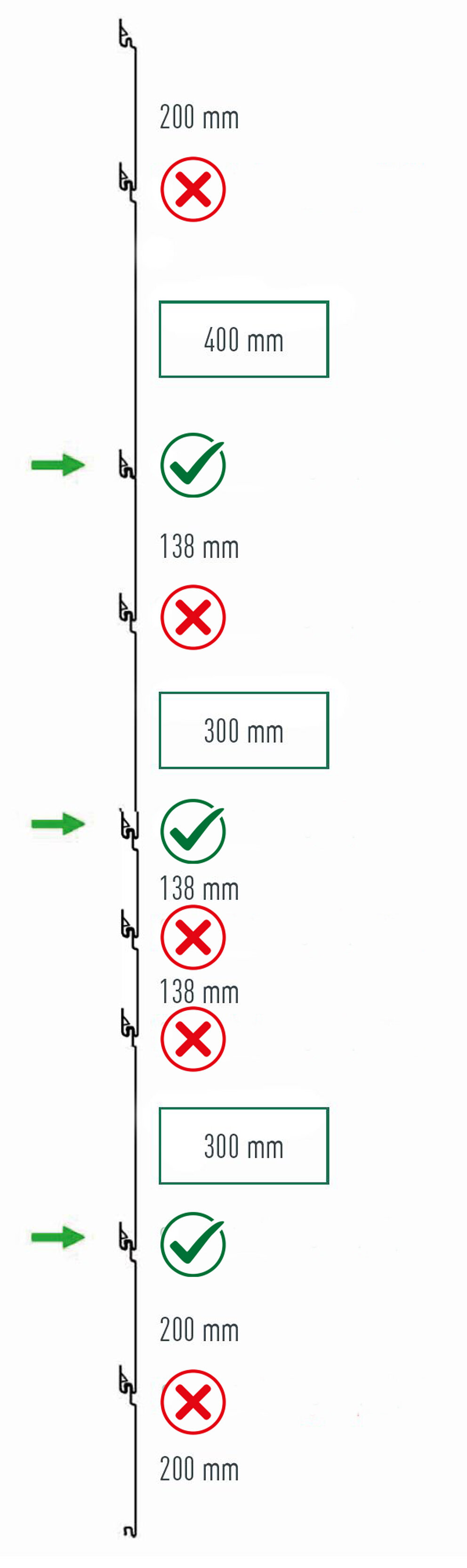

Stormbeskyttelsesklemmen skal være monteret på alle fastgørelsespunkter ved kombinationer af følgende tykkelse og byggebredde (hver Siding skal være fastgjort på mindst to underkonstruktionsprofiler).

Bemærk

Ved Siding perforeret er underkonstruktionen og fastgørelseslisten samt stormbeskyttelsesklemmen synlig gennem lokningen.

Monteringshjælp til stormbeskyttelsesklemme med tykkelse = 1,0 mm	Monteringshjælp til stormbeskyttelsesklemme med tykkelse = 1,2 mm
Til montering af stormbeskyttelsesklemme ved: Siding.X 300 × 1,0 mm Siding.X 400 × 1,0 mm	Til montering af stormbeskyttelsesklemme ved: Siding 400 × 1,2 mm Siding perforeret 400 400 × 1,2 mm

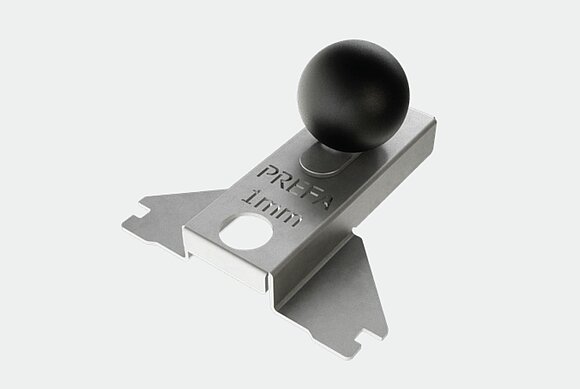

Monteringshjælp til stormbeskyttelsesklemme med tykkelse = 1,0 mm

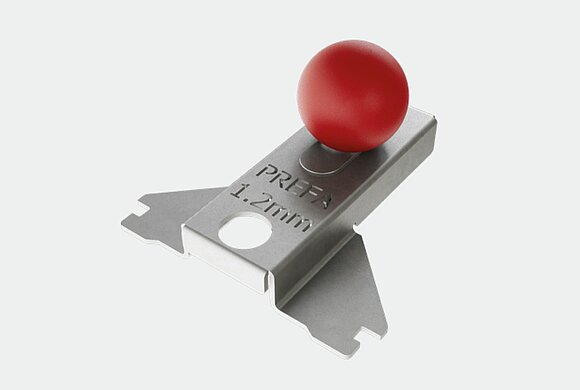

Monteringshjælp til stormbeskyttelsesklemme med tykkelse = 1,2 mm

Til montering af stormbeskyttelsesklemme ved:

Siding.X 300 × 1,0 mm
Siding.X 400 × 1,0 mm

Til montering af stormbeskyttelsesklemme ved:

Siding 400 × 1,2 mm
Siding perforeret 400 400 × 1,2 mm

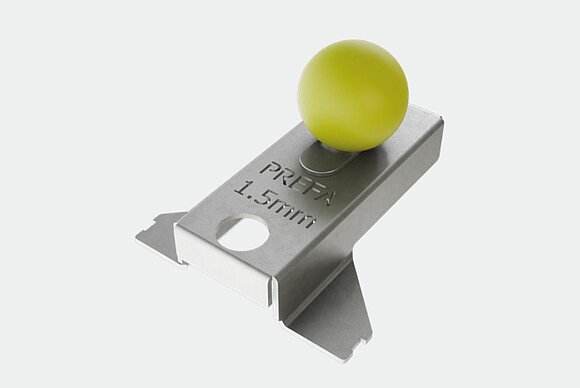

Monteringshjælp til stormbeskyttelsesklemme med tykkelse = 1,5 mm
Til montering af stormbeskyttelsesklemme ved: Siding 500 × 1,5 mm Siding 600 × 1,5 mm

Monteringshjælp til stormbeskyttelsesklemme med tykkelse = 1,5 mm

Til montering af stormbeskyttelsesklemme ved:

Siding 500 × 1,5 mm
Siding 600 × 1,5 mm

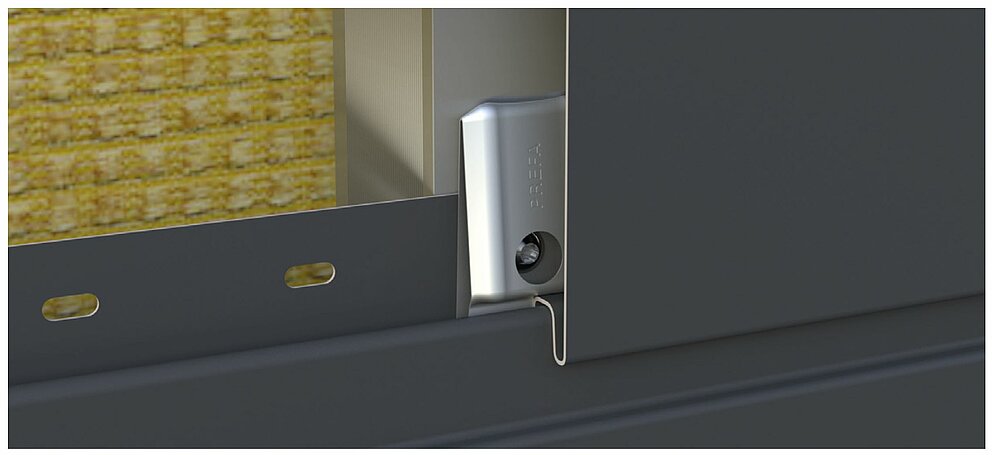

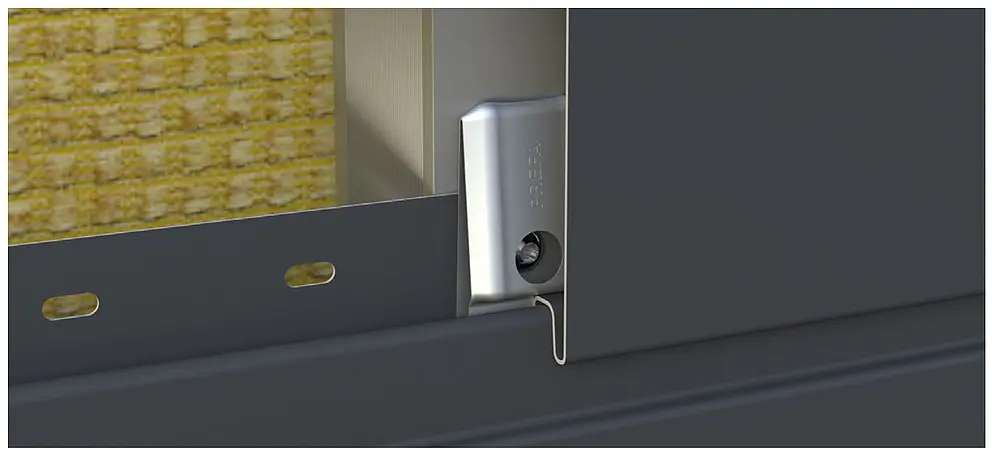

Stormbeskyttelsesklemmen skrues med på monteringslisten (fer) og holder den ovenliggende Siding fast:

Stormbeskyttelsesklemme

Bemærk

Hvis du f.eks. starter en beklædning af facaden med en Siding på 400 × 1,2 mm, skal stormbeskyttelsesklemmen allerede fastgøres ved startprofilen.

Stormbeskyttelsesklemme Siding.X

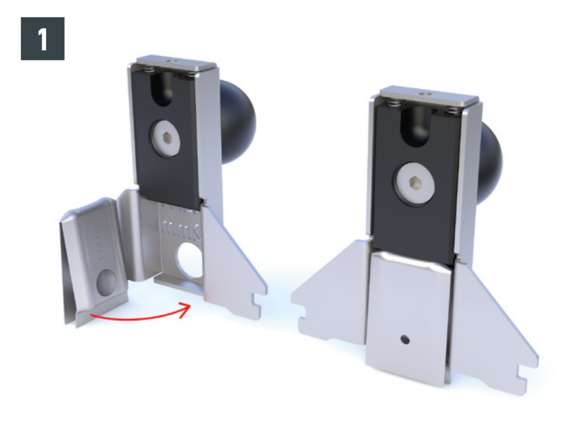

Læg tilsvarende PREFA-stormbeskyttelsesklemme ind i PREFA-monteringshjælpen (billede 1).

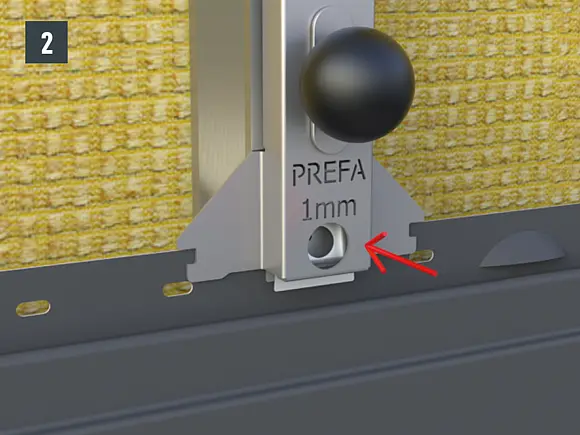

Til sidst lægges PREFA-monteringshjælpen med den ilagte stormbeskyttelsesklemme på fastgørelsesflappen, og der justeres fra siden. Hullet på klipsens bagside skal ligge i midten af det aflange hul på Siding (billede 2).

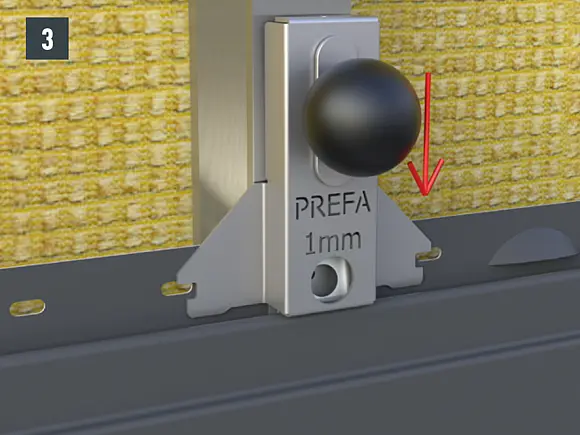

Skub PREFA-monteringshjælpen med stormbeskyttelsesklemmen ind i fastgørelsesflappen (billede 3).

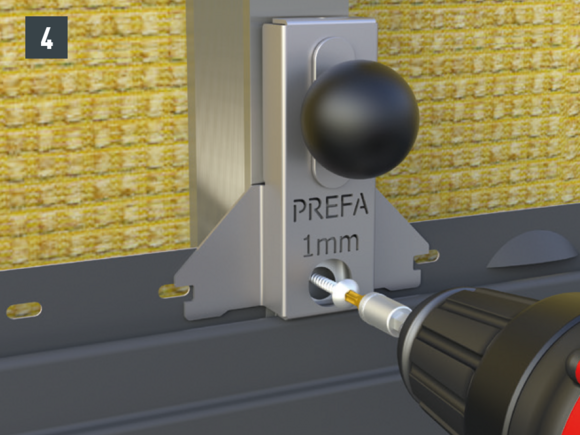

Efterfølgende fastgøres stormbeskyttelsesklemmen på underkonstruktionen (billede 4).

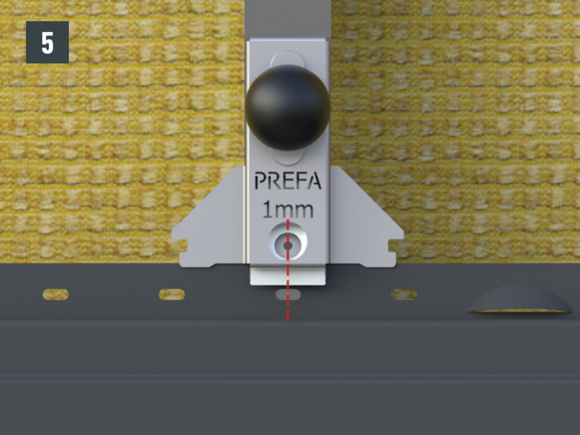

Vær opmærksom på, at monteringshjælpen er anbragt i midten af det aflange hul. Vingerne på siden af monteringshjælpen gør det lettere at finde den rigtige position i midten af aflange huller (billede 5).

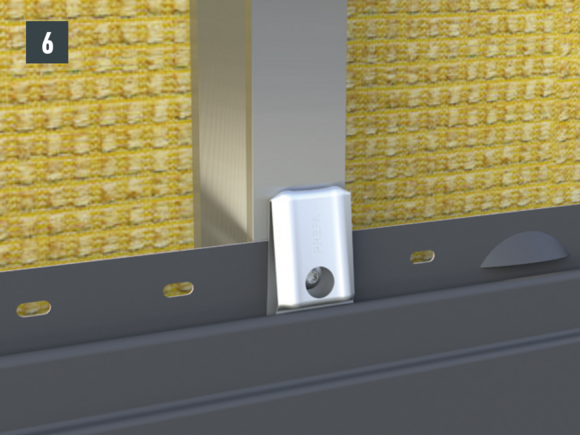

Nu kan PREFA-monteringshjælpen tages ud af fastgørelsesflappen. På den måde er der skabt den nødvendige afstand til den næste montering (billede 6).

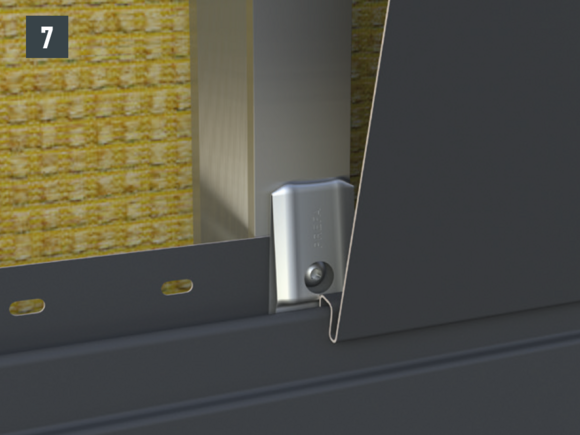

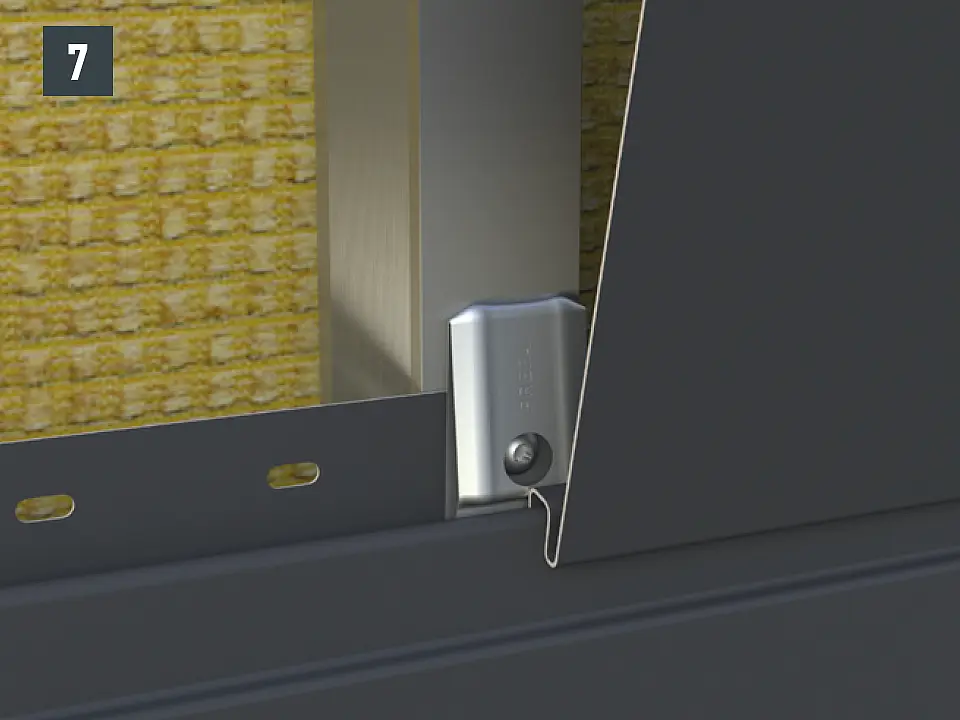

Efterfølgende skal PREFA Siding monteres i henhold til monteringsvejledningen, der holdes fast af stormbeskyttelsesklemmen (billede 7).
