Bemærk
Nedenstående tabeller kan ikke anvendes på grund af afvigende nationale regelsamlinger for Tyskland og Schweiz. Kontakt den tekniske service i de pågældende lande for at få flere oplysninger!
Fastgørelse med fast- og glidehafte udføres iht. krav til statik. Nationale standarder og tekniske forskrifter kan indeholde afvigende bestemmelser, som skal tages i betragtning. I de nedenstående tabeller finder du angivelse af det minimale antal fastgørelser [Stück/m²] afhængigt af terrænkategori, bygningshøjde og basisvindhastighed.
Bemærkning

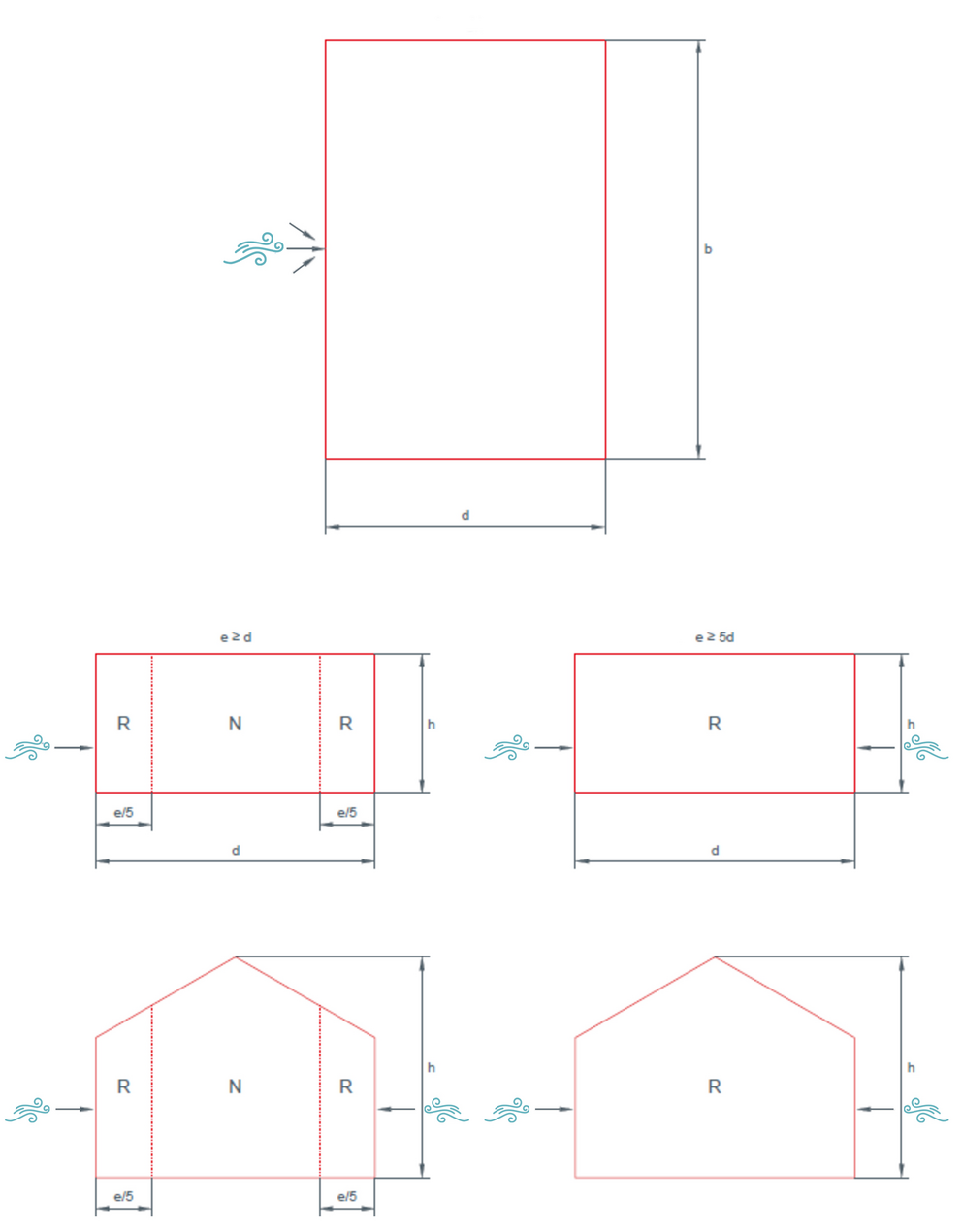

e=b eller 2*h (den mindste værdi er afgørende) - afstanden relaterer til grundfladen
b = dimension på tværs af vinden
h=største bygningshøjde

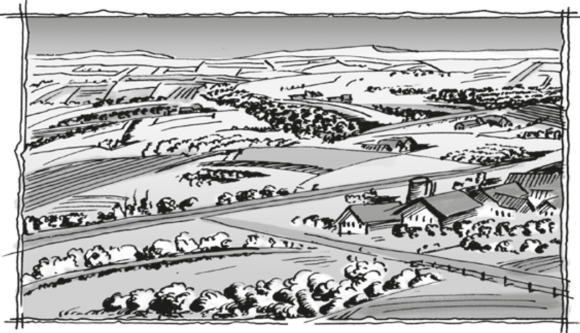

Terrænkategori II
Tryk ved basishastighed [kN/m²] |
Basishastighed [m/sec] |
Bygningshøjde < 15 [m] |
Bygningshøjde 15 - 30 [m] |
Bygningshøjde 15 - 30 [m] |
N | R [Stk./m²] |
N | R [Stk./m²] |
N | R [Stk./m²] |
||
≤ 0,32 |
≤ 22,5 |
3,1 | 4,0 |
3,7 | 4,7 |
4,1 | 5,3 |
≤ 0,39 |
≤ 25,0 |
3,8 | 4,8 |
4,5 | 5,7 |
5,1 | 6,4 |
≤ 0,47 |
≤ 27,5 |
4,6 | 5,8 |
5,4 | 6,9 |
6,1 | 7,8 |
≤ 0,56 |
≤ 30,0 |
5,4 | 6,9 |
6,4 | 8,2 |
7,3 | 9,2 |

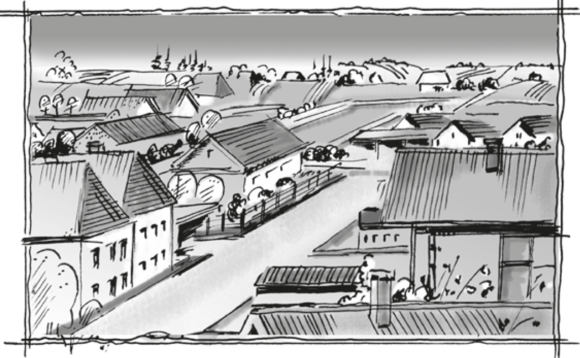

Terrænkategori III
Tryk ved basishastighed [kN/m²] |
Basishastighed [m/sec] |
Bygningshøjde < 15 [m] |
Bygningshøjde 15 - 30 [m] |
Bygningshøjde 15 - 30 [m] |
N | R [Stk./m²] |
N | R [Stk./m²] |
N | R [Stk./m²] |
||
≤ 0,32 |
≤ 22,5 |
2,6 | 3,4 |
3,2 | 4,1 |
3,7 | 4,8 |
≤ 0,39 |
≤ 25,0 |
3,2 | 4,1 |
3,9 | 5,0 |
4,6 | 5,8 |
≤ 0,47 |
≤ 27,5 |
3,9 | 4,9 |
4,7 | 6,0 |
5,5 | 7,0 |
≤ 0,56 |
≤ 30,0 |
4,6 | 5,9 |
5,7 | 7,2 |
6,6 | 8,3 |

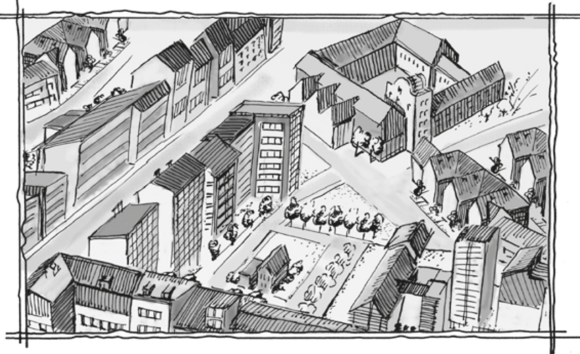

Terrænkategori IV
Tryk ved basishastighed [kN/m²] |
Basishastighed [m/sec] |
Bygningshøjde < 15 [m] |
Bygningshøjde 15 - 30 [m] |
Bygningshøjde 15 - 30 [m] |
N | R [Stk./m²] |
N | R [Stk./m²] |
N | R [Stk./m²] |
||
≤ 0,32 |
≤ 22,5 |
1,9 | 2,4 |
2,4 | 3,1 |
3,0 | 3,8 |
≤ 0,39 |
≤ 25,0 |
2,3 | 2,9 |
3,0 | 3,8 |
3,6 | 4,6 |
≤ 0,47 |
≤ 27,5 |
2,8 | 3,5 |
3,6 | 4,6 |
4,4 | 5,6 |
≤ 0,56 |
≤ 30,0 |
3,3 | 4,2 |
4,3 | 5,4 |
5,2 | 6,6 |
De angivne minimale antal fastgørelser tager hensyn til en delsikkerhedskoefficient på 1,35 og skal forstås som teoretisk beregnede værdier. R = randområde (koefficient for udvendigt tryk cpe = –1,4),N = normalområde (koefficient for udvendigt tryk = –1,1).
Bemærk
Afstanden mellem beslagene må uafhængigt af de beregnede værdier ikke overskride 330 mm i fasthafteområdetog 500 mm i glidehafteområdet. I området med fastklemte anordninger på falsene (solcelleunderkonstruktion) må afstanden mellem hafterne ikke overskride 330 mm!
Beregning af afstanden mellem hafterne på grundlag af panelbredden samt det nødvendige antal hafter/m².
100 : (banebredde [m] * antal hafter [Stk./m²]) = afstand mellem hafter (i cm) [max. Haftabstand 50 cm, max. Festhaftabstand 33 cm]
Eksempel
Randområde (R) = 100 : (0,43 m × 5,8 stk./m²) = 40 cm → 40 og 33 cm afstand mellem hafter [max. Haftabstand 50 cm, max. Festhaftabstand 33 cm]
Normalområde (N) = 100 : (0,43 m × 4,6 stk./m²) = 50,6 cm → 50 og 33 cm afstand mellem hafter [max. Haftabstand 50 cm, max. Festhaftabstand 33 cm]
