FR-kerne

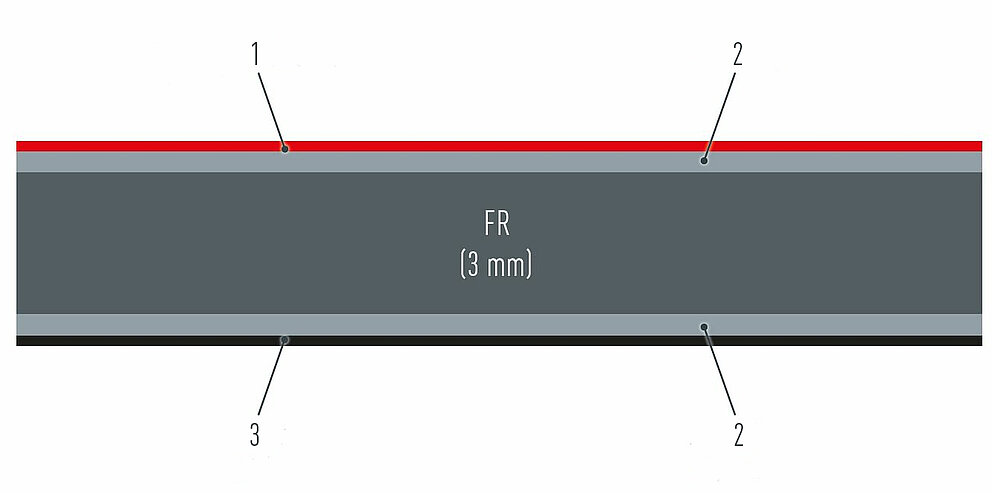

1. Båndlakering 2. Aluminium (0,5 mm) 3. Grunder (beskyttelseslak)

Opbygning af PREFABOND-aluminiumskompositpladen med FR-kerne

	Standard	Enhed	Værdi
Lagerformat	—	mm	4.010 × 1.535
Brugbart format	—	mm	4.000 × 1.525
Samlet tykkelse	—	mm	4 (± 0,2)
Dækpladetykkelse	—	mm	0,5
Kernetykkelse	—	mm	3
Bredde	—	mm	1.035 \| 1.285 \| 1.535 \| 1.785 \| 2.050 (± 2,0)
Længde:	—	mm	maks. 7.300 (± 4,0)
Bukningstolerance	—	mm/m	maks. 0,5 % (5,0 mm/m) af længden og/eller bredden
Afvigelse fra diagonal	—	mm	maks. 5

	Standard	Enhed	Værdi
Vægt	—	kg/m²	7,6
Trækstyrke	ASTM E8	N/mm²	49
0,2 % udvidelsesgrænse	ASTM E8	N/mm²	44
Udvidelse ved brud	ASTM E8	%	5
Elasticitetsmodul (E)	ASTM D393	kN/mm²	39,8
Varme-formsbestandighedstemperatur	ISO 75-2	°C	116
Varmeudvidelse	ASTM D696	10^–6/°C	24

Brandforholdsklasse (i henhold til EN 13501-1)

B-s1, d0 – brandhæmmende (fire retardant)

På landet	Efterprøvning efter ...	Resultat og klassificering
EU (anvendelig i Europa, Schweiz og Tyrkiet)	EN 13823 \| EN ISO 11925‑2 EN 13501‑1	Klasse B-s1, d0
Schweiz	VKF	RF2 (BKZ 5.3)
Østrig	ÖNORM B 3800‑5	bestået
Ungarn	MSZ 14800‑6:2009	Th = 45 min

På landet	Certificering og godkendelse
Tyskland	Godkendelse fra byggemyndigheder – DIBt
International	Miljøproduktdeklaration (EPD)

Belægningsegenskaber	Standard	2 lag
Tykkelse af belægningen	EN 13523‑1 ASTM D 7091	35 μm til 40 μm Farver: Standardfarver specialfarver (basics, anodiseret)
Glans	EN 13523‑2 \| ASTM D 523	Højglans, silkemat, mat og matXtrem
Modstandsdygtighed over for korrosion	EN 1396	Kategori 4: Industri, ekstreme betingelser \| hav og kyster (mindre end 3.000 m afstand til havet, afhængigt af topografien i landskabet) \| høj UV-stråling og aggressive betingelser
Blyantshårdhed	EN 13523‑4 \| ASTM D 3363	> HB
Modstandsdygtighed mod hurtig deformering	EN 13523‑5 \| ASTM D 2794	ingen revnedannelse, ingen afflagning
Hæftestyrke efter indtrykning	EN 13523‑6 \| ASTM D 3359	100 % hæftning
Modstandsdygtighed mod revnedannelse ved bøjning	EN 13523‑7 \| ASTM D 4145	meget god fleksibilitet (0,5 T); afhængig af legering og tilstand
Bestandighed mod saltsprøjtetåge	EN 13523‑8 \| ASTM G 85	1.000 timer
Bestandighed mod nedsænkning i vand	EN 13523‑9 \| ASTM D 870	3.000 timer
Bestandighed mod fugt	EN 13523‑25 \| ASTM D 2247	3.000 timer
Mørtelbestandighed	AAMA 2605	ingen virkning
Syrebestandighed: 10 % HCl-opløsning (15 min ved 23 °C) 20 % H2SO4-opløsning (18 timer ved 23 °C) Salpetersyre	AAMA 2605 ASTM D 1308	Saltsyre: ingen virkning Svovlsyre: ingen virkning Salpetersyre: ΔE < 5 enheder (med undtagelse af visse blå og metalliske toner)
Vaskemiddelbestandighed: 3 % VIGOR-opløsning (72 timer ved 30 °C)	AAMA 2605	ingen virkning
Udvendig bestandighed af lakeringen	45° Sydflorida EN 13523‑3 \| ASTM D 2244	Efter 5 år: Farveafvigelse på 5 til 10 enheder (ΔE); alt efter farvetone
Modstandsdygtighed over for kalk	45° Sydflorida ASTM D 4214	Trin ≥ 8

Belægningsegenskaber	Standard	3 lag
Tykkelse af belægningen	EN 13523‑1 ASTM D 7091	50 μm til 55 μm Farver: Specialfarver (Effects, Wood, Mineral, Natural, Concrete)
Glans	EN 13523‑2 \| ASTM D 523	Højglans, silkemat, mat og matXtrem
Modstandsdygtighed over for korrosion	EN 1396	Kategori 4: Industri, ekstreme betingelser \| hav og kyster (mindre end 3.000 m afstand til havet, afhængigt af topografien i landskabet) \| høj UV-stråling og aggressive betingelser
Blyantshårdhed	EN 13523‑4 \| ASTM D 3363	> HB
Modstandsdygtighed mod hurtig deformering	EN 13523‑5 \| ASTM D 2794	ingen revnedannelse, ingen afflagning
Hæftestyrke efter indtrykning	EN 13523‑6 \| ASTM D 3359	100 % hæftning
Modstandsdygtighed mod revnedannelse ved bøjning	EN 13523‑7 \| ASTM D 4145	meget god fleksibilitet (0,5 T); afhængig af legering og tilstand
Bestandighed mod saltsprøjtetåge	EN 13523‑8 \| ASTM G 85	1.000 timer
Bestandighed mod nedsænkning i vand	EN 13523‑9 \| ASTM D 870	3.000 timer
Bestandighed mod fugt	EN 13523‑25 \| ASTM D 2247	3.000 timer
Mørtelbestandighed	AAMA 2605	ingen virkning
Syrebestandighed: 10 % HCl-løsning (15 min ved 23 °C) 20 % H2SO4-opløsning (18 timer ved 23 °C) Salpetersyre	AAMA 2605 ASTM D 1308	Saltsyre: ingen virkning Svovlsyre: ingen virkning Salpetersyre: ΔE < 5 enheder (med undtagelse af visse blå og metalliske toner)
Vaskemiddelbestandighed: 3 % VIGOR-opløsning (72 timer ved 30 °C)	AAMA 2605	ingen virkning
Udvendig bestandighed af lakeringen	45° Sydflorida EN 13523‑3 \| ASTM D 2244	Efter 5 år: Farveafvigelse på 5 til 10 enheder (ΔE); alt efter farvetone
Modstandsdygtighed over for kalk	45° Sydflorida ASTM D 4214	Trin ≥ 8

Bemærk

På trods af den størst mulige indholdskontrol påtager PREFA sig intet ansvar for kompletheden og korrektheden af indholdet. Der tages forbehold for tekniske ændringer og trykfejl.

Aluminiumskompositplader må kun anvendes ved temperaturer fra –50 °C til +80 °C. Der skal tages hensyn til materialeudvidelsen ved valget af fastgørelsessystem (fastklæbet eller fastskruet mekanisk eller nittet).

Til optagelse af den termiske udvidelse af materialet skal der i pladestødet laves en fuge med en bredde, der svarer til den forventede ændring af målene. Der anbefales dog en bredde på mindst 8 mm. Pladen skal fastgøres med fast- og glidepunkter.

Varmeudvidelseskoefficienten for PREFABOND-aluminiumskompositplade med FR-kerne udgør 0,024 mm/m/°C.

Længde af pladen	Udvidelse ved temperaturforskel på 60°	Udvidelse ved temperaturforskel på 100°
2 m	2.88 mm	4.80 mm
3 m	4.32 mm	7.20 mm
4 m	5.76 mm	9.60 mm
6 m	8.64 mm	14.40 mm
