Fastgørelsestyper

Klik på det ønskede emne for at komme direkte til den tilsvarende vejledning:

Mekanisk fastgørelse

Uafhængigt af pladestørrelsen kræves mindst 2 fastpunkter til mekanisk fastgørelse af hver plade. Kun på den måde kan garanteres, at pladen er placeret stabilt og ikke kan dreje.

Ved pladestød skal altid anvendes en T-profil med en påsætningsflade på mindst 100 til 120 mm. På en plades flader er L-profiler med en påsætningsflade på 40 mm tilstrækkelig.

Der tages højde for materialeudvidelse ved ikke at anvende nogen underkonstruktionsbæreprofil, hvis længde er over 3000 mm. Sørg for, at underkonstruktionsprofilerne ikke støder ind i en plade, da der her etableres en fast forbindelse.

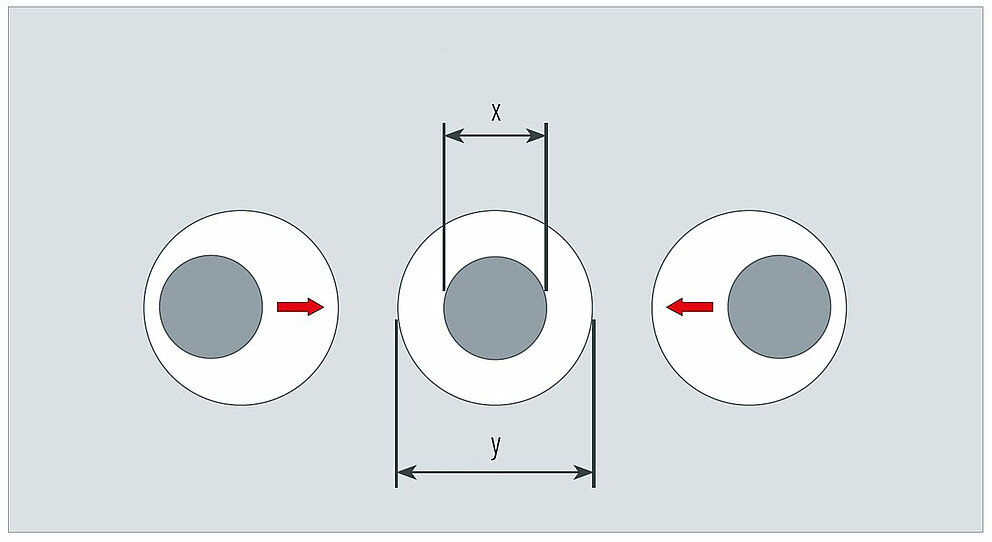

Placering af fast- og glidepunkter

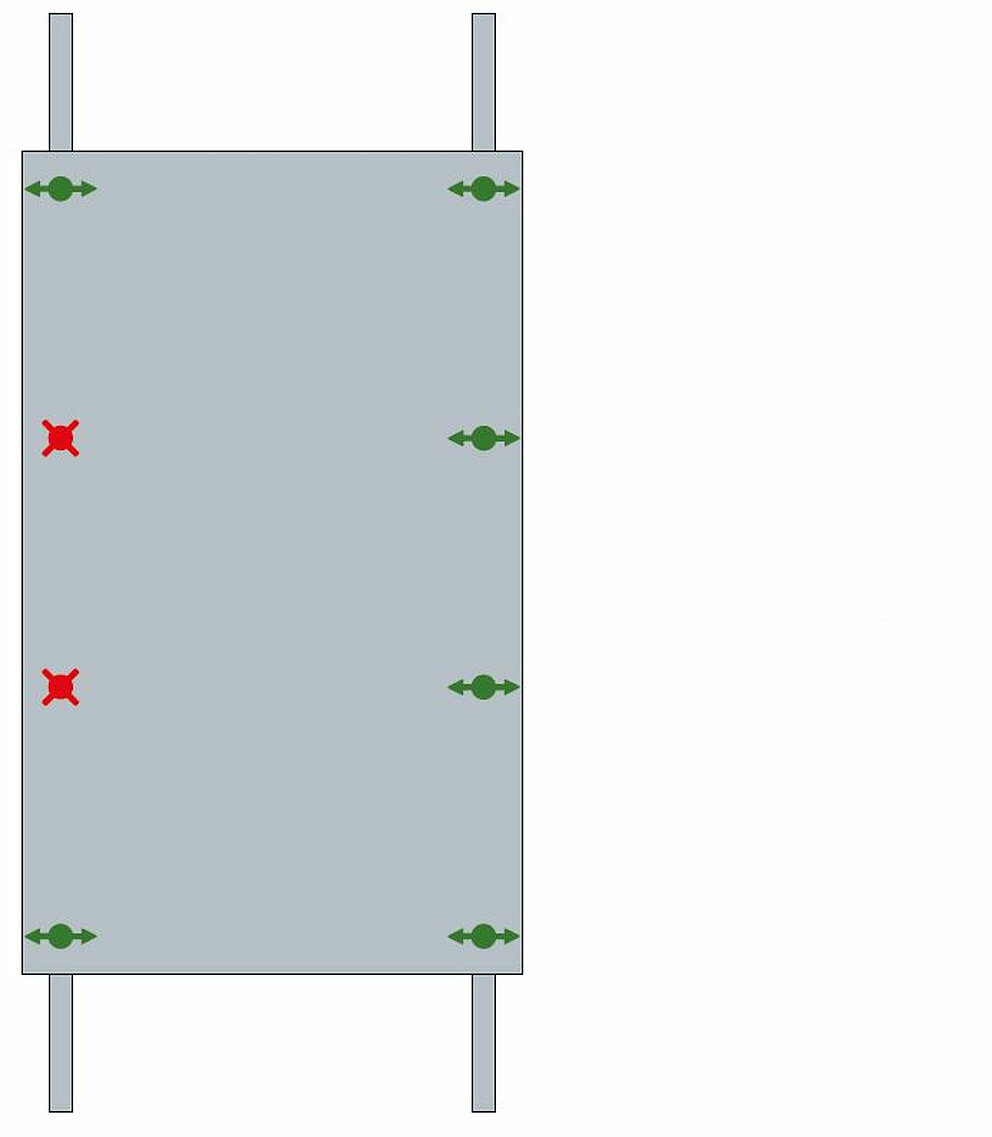

Fastgørelse på 2 lodrette bæreprofiler

  • 2 centralt placerede fastpunkter.
  • Udvidelse er mulig opad og nedad.

Fastgørelse på 3 lodrette bæreprofiler

  • 2 centralt placerede fastpunkter (på en bæreprofil).
  • Der er udvidelsesmuligheder hele vejen rundt.

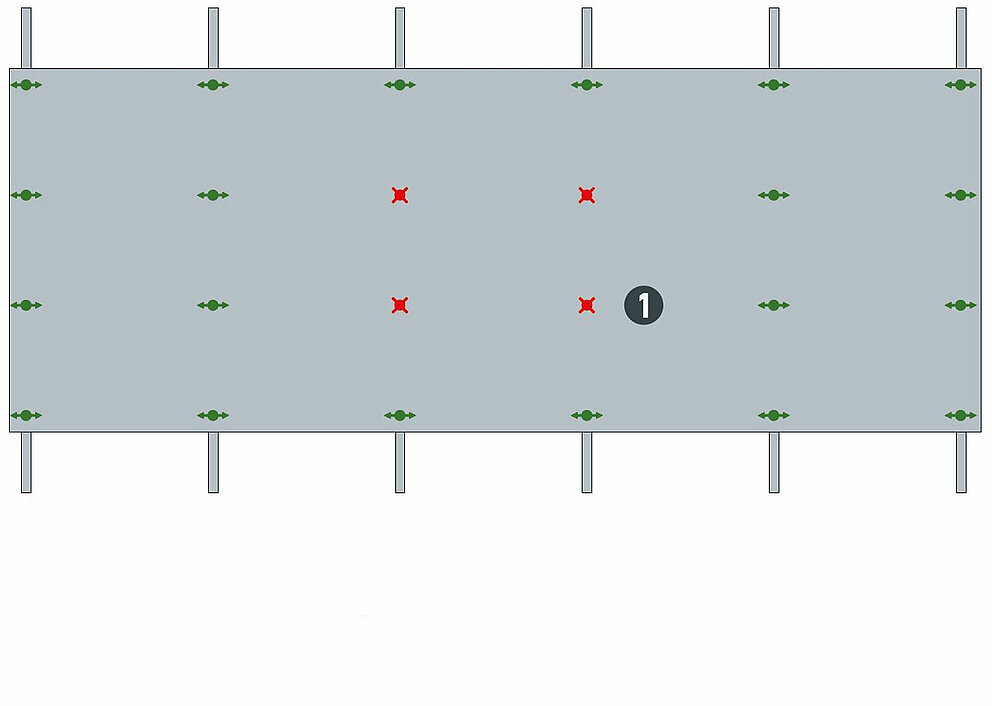

Fastgørelse på min. 4 lodrette bæreprofiler

  • Ved større plader, der monteres over flere vertikale bæreprofiler, anbefaler vi at placere pladen i midten i en L-formet anordning med 3 fastpunkter.
  • Hvis det er statisk påkrævet, er det ved store plader også muligt med 4 fastpunkter med rektangulær fordeling.

Fastnittet på metalunderkonstruktion

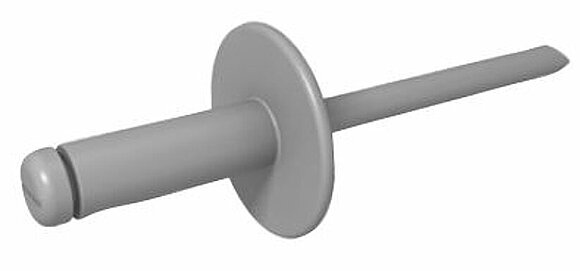

Det nittede mekaniske fastgørelsessystem består af en facadenitte og eventuelt af en fastpunktsmuffe.

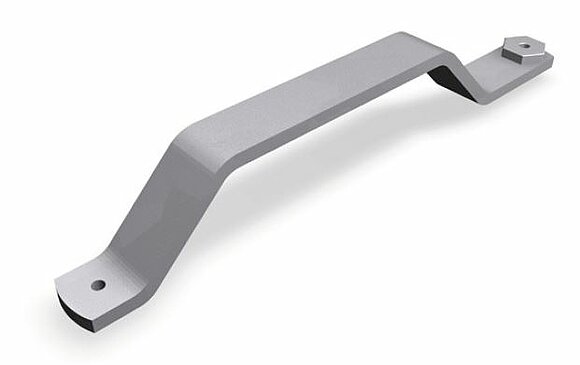

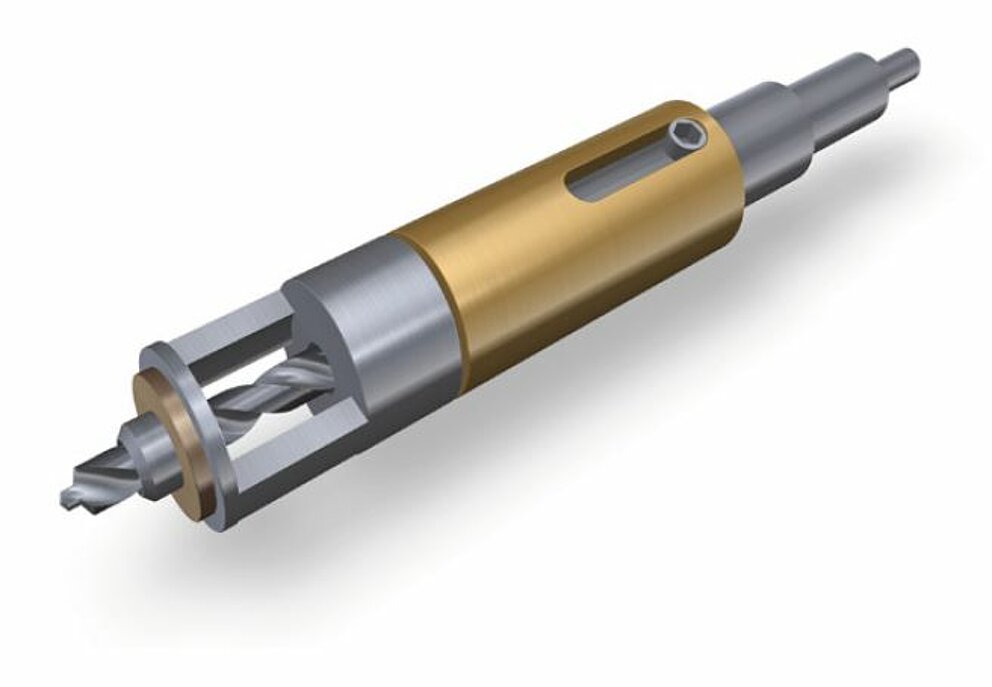

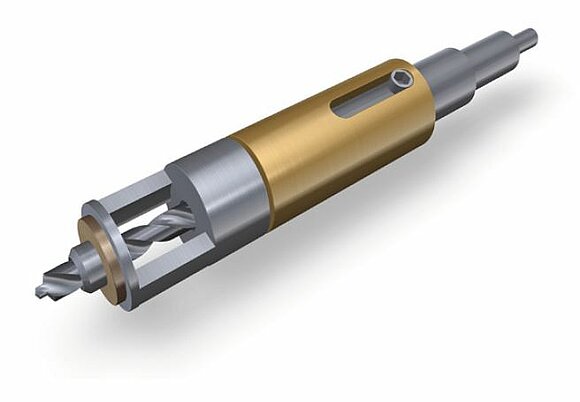

Central boring af underkonstruktionen opnås ved udelukkende at anvende enten den passende bøjleboreanordning eller enhånds-fjederboreanordningen, som overfører centrum af borehullet i en kompositplade til underkonstruktionen.

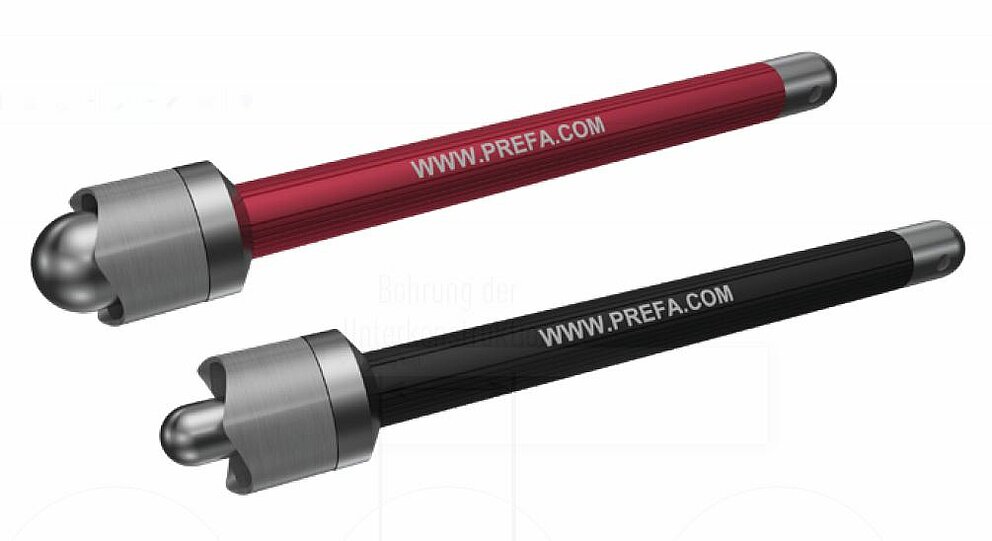

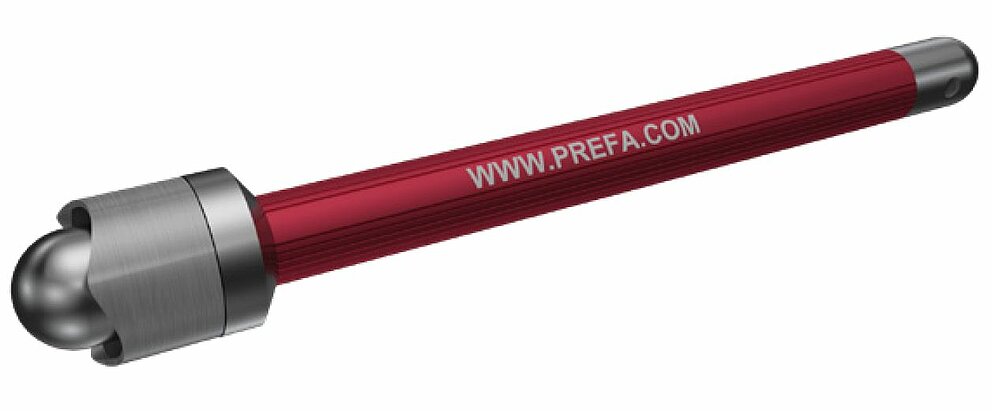

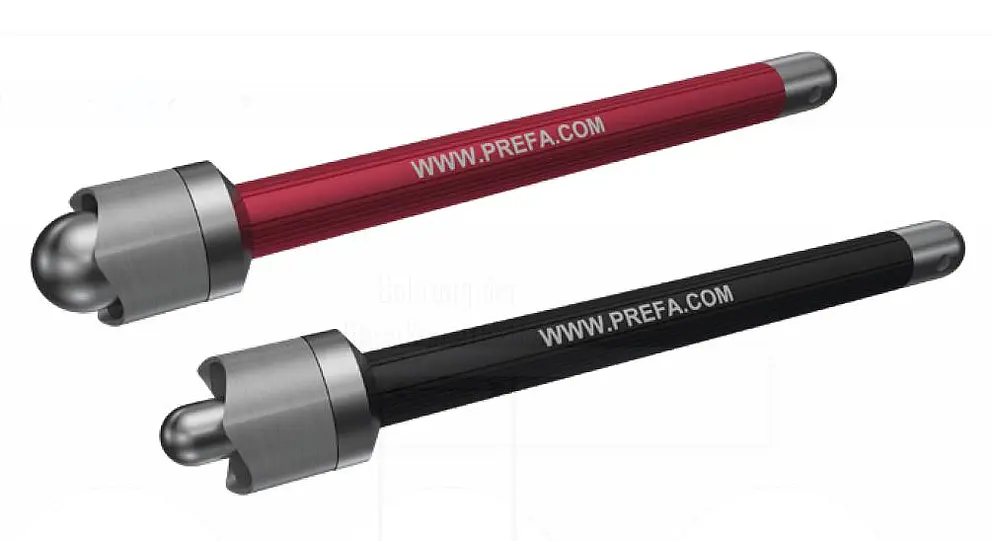

Oprids beskyttelsesfolien omkring borehullet let ved hjælp af PREFA-folieskæreren (⌀ 5,1 mm og ⌀ 9,5 mm), så beskyttelsesfolien ubesværet kan trækkes af efter fuldført montering. Ellers kan det ske, at folien mellem pladen og undersiden af nittehovedet bliver klemt, hvilket vanskeliggør aftrækningen.

Bemærk

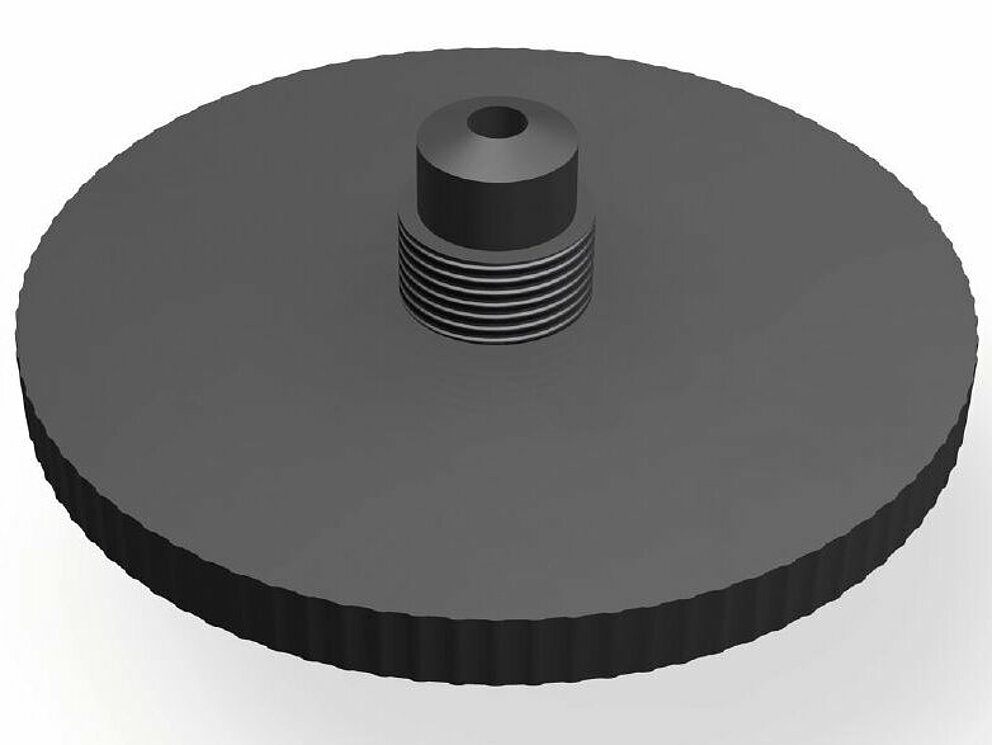

Ved nitning skal der, uafhængigt af fast- eller glidepunkt, altid bruges det passende plademundstykke for dermed at forhindre deformering af overfladerne og garantere pladens glideevne (materialeudvidelse).

Plademundstykket skrues på en almindelig nittetang (eller på et nitteapparat) med en gevindtilslutning M10×1 mm.

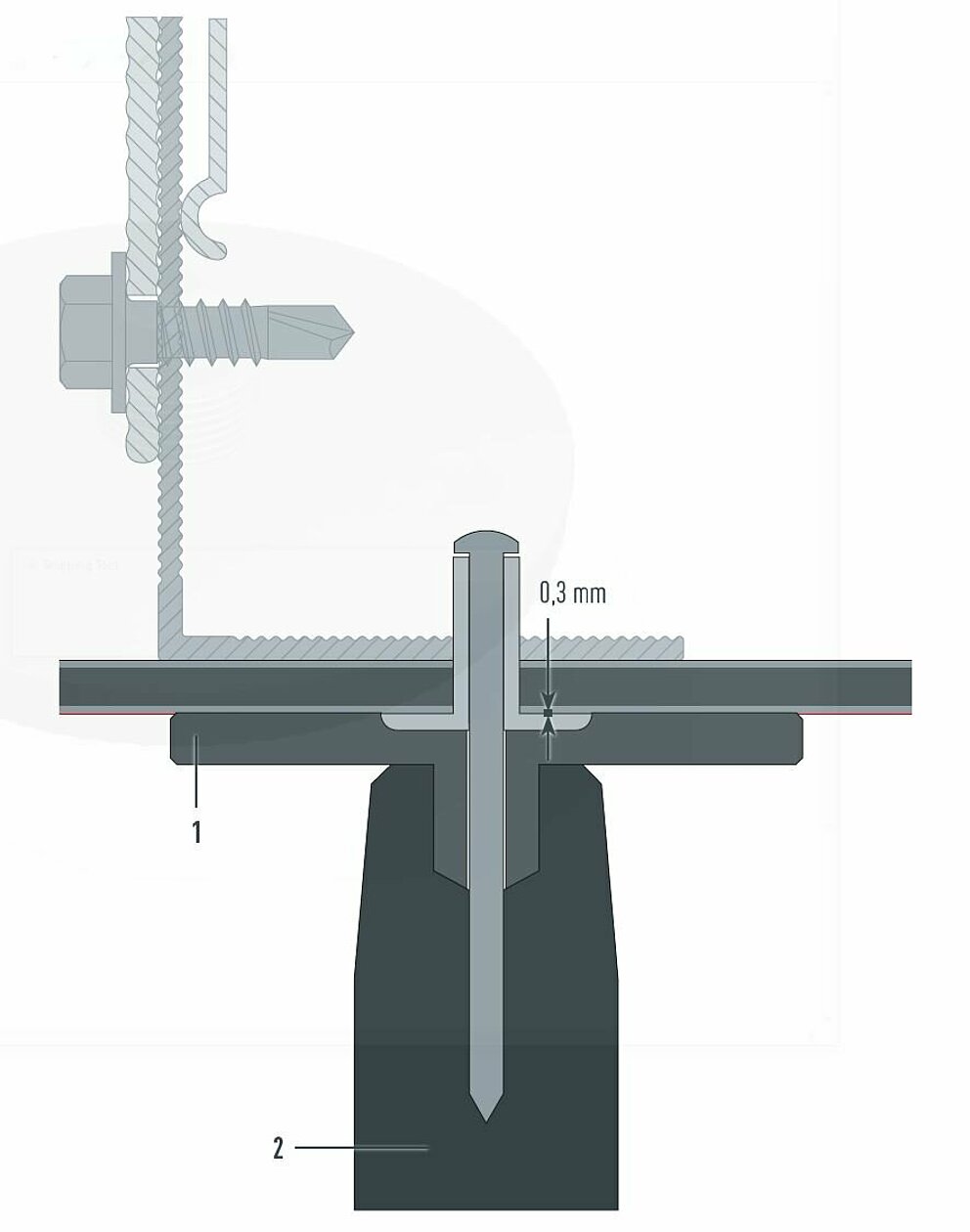

1 Plademundstykke

2 Nitteanordning

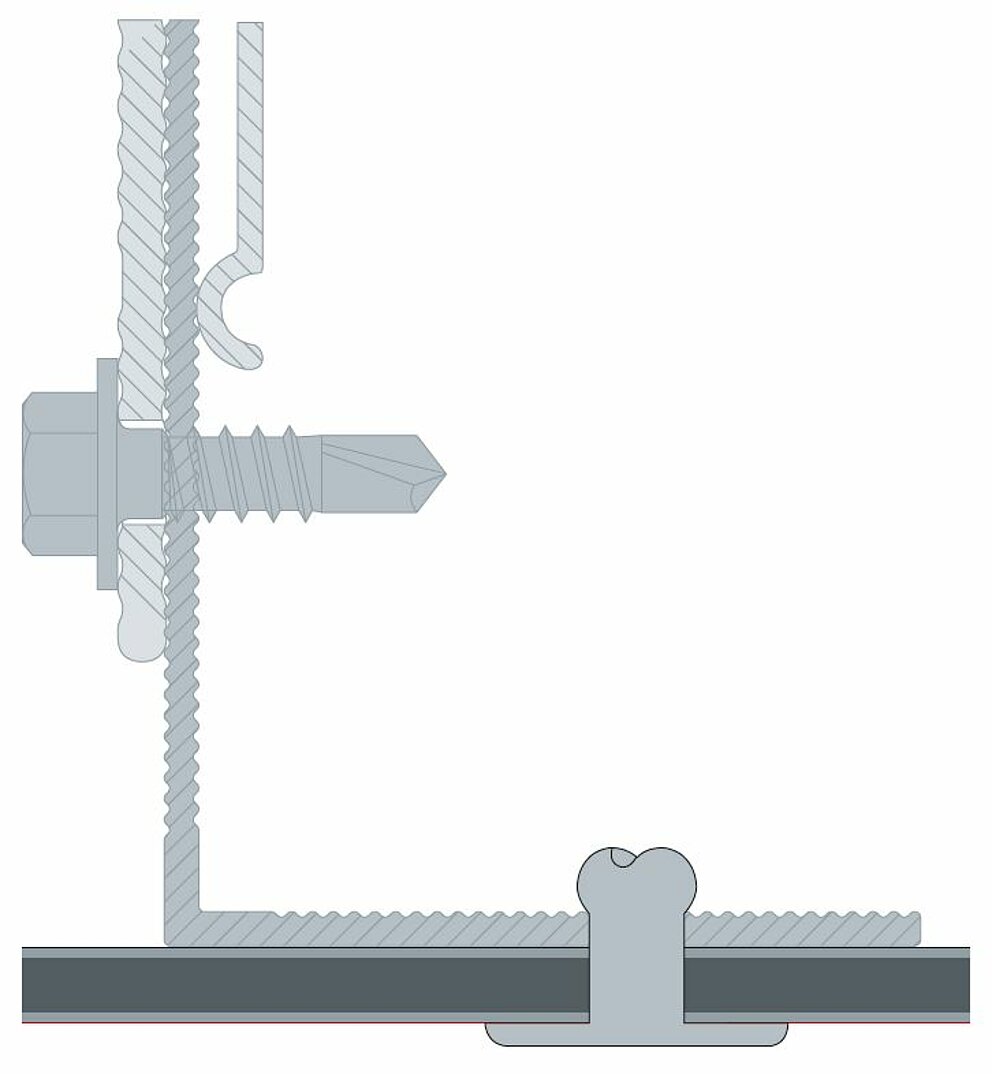

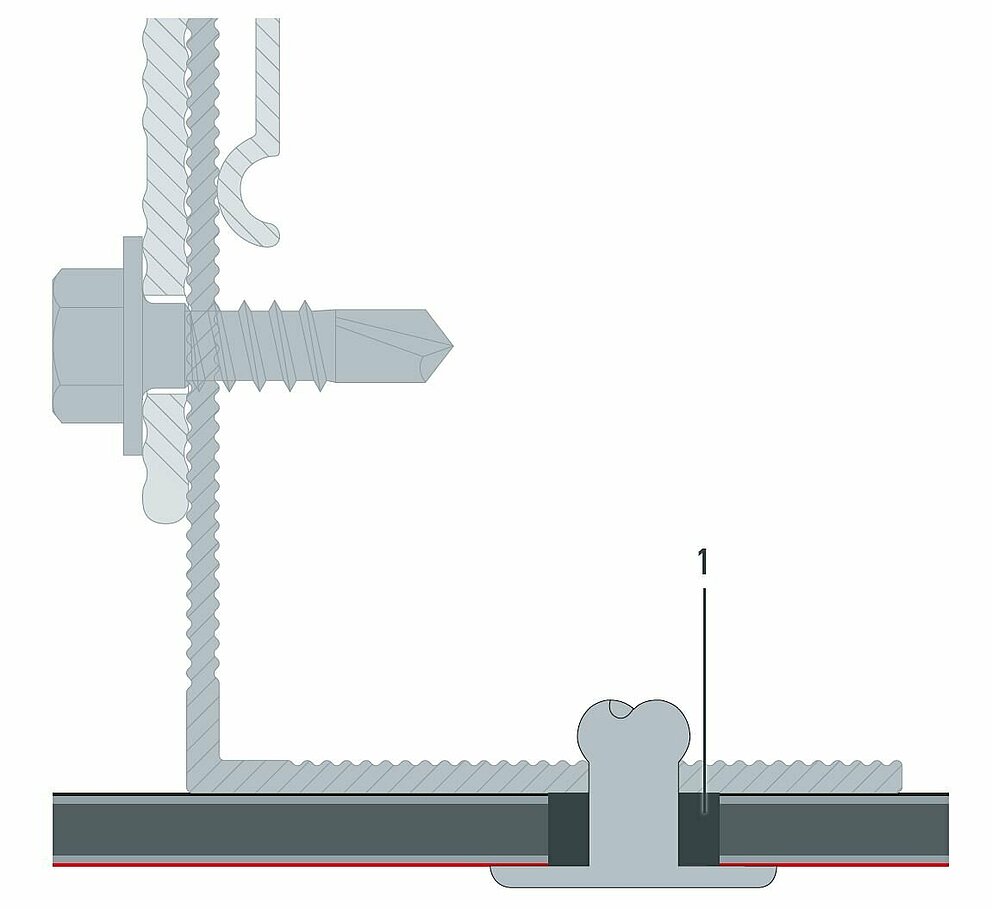

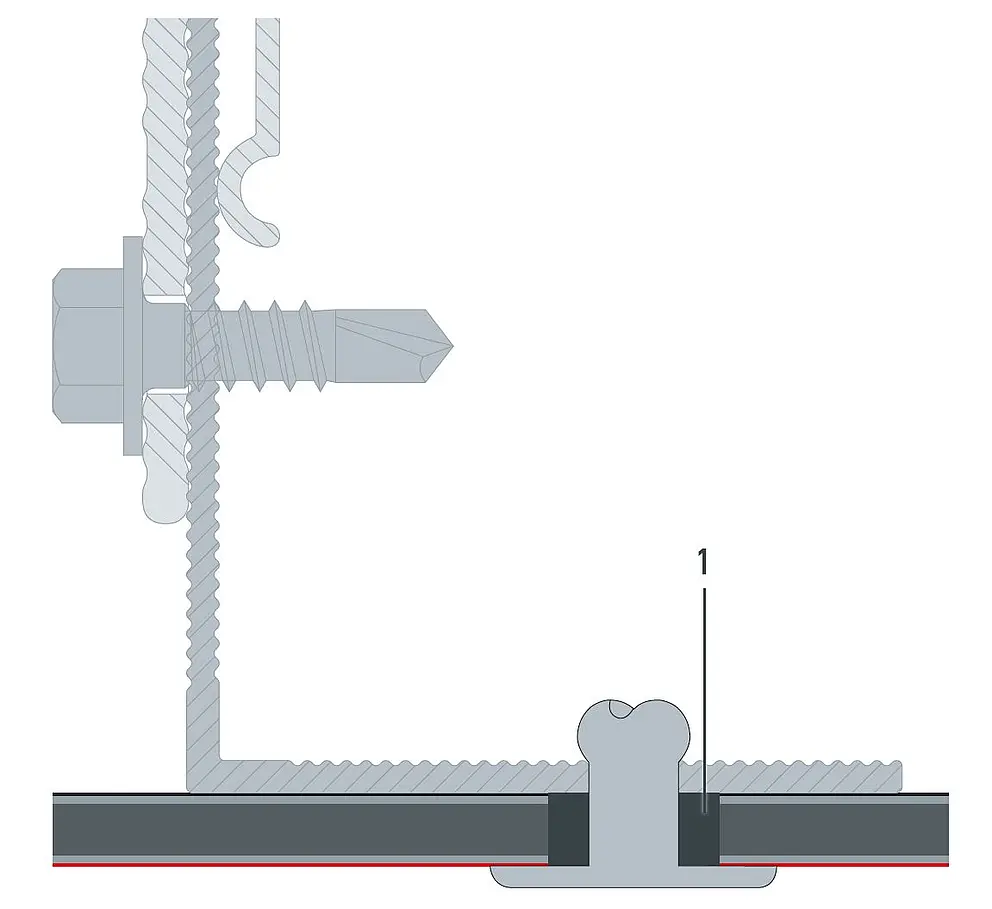

Fikspunkt

I dette tilfælde er det ikke muligt at skyde pladen, fordi PREFABOND-aluminiumskompositpladen på dette punkt er fast forbundet med underkonstruktionen.
Hertil forbores pladerne med et bor på ⌀ 5,1 mm eller ⌀ 9,5 mm.

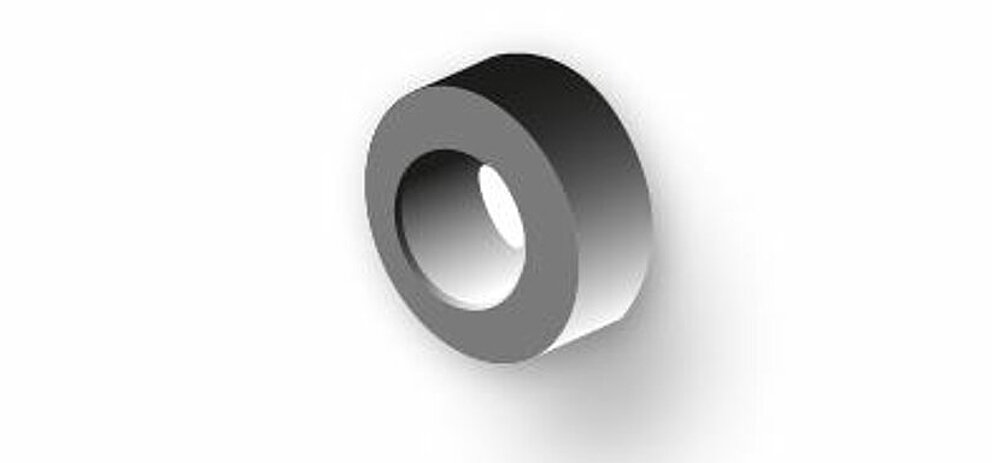

  • Ved en hulstørrelse på ⌀ 9,5 mm skal borehullet fyldes med fastpunktsmuffen ⌀ 9,5 på ⌀ 5,1 mm.
  • Ved en hulstørrelse på ⌀ 5,1 mm kræves ingen fastpunktsmuffe.

Underkonstruktionen forbores altid med en hulstørrelse på ⌀ 5,1 mm.

1 fastpunktsmuffe

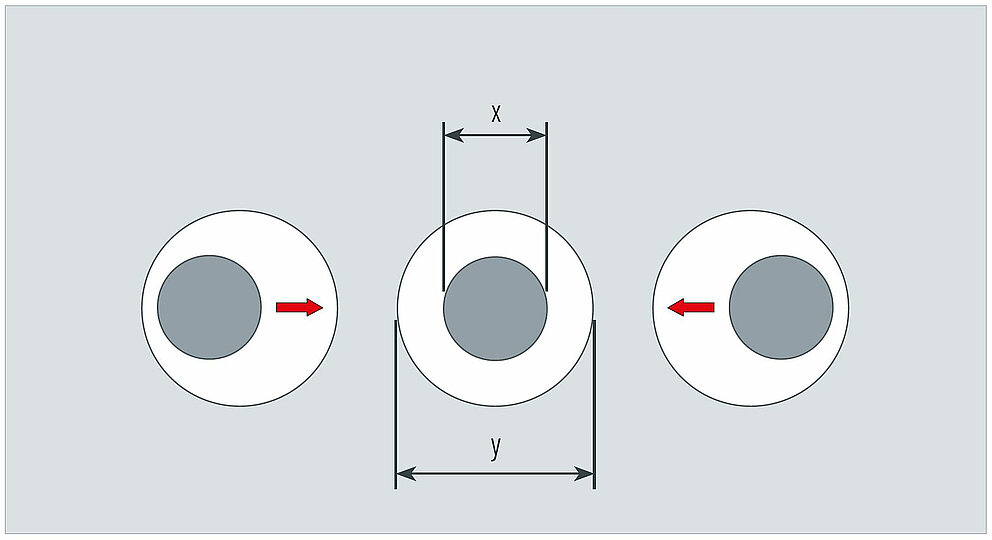

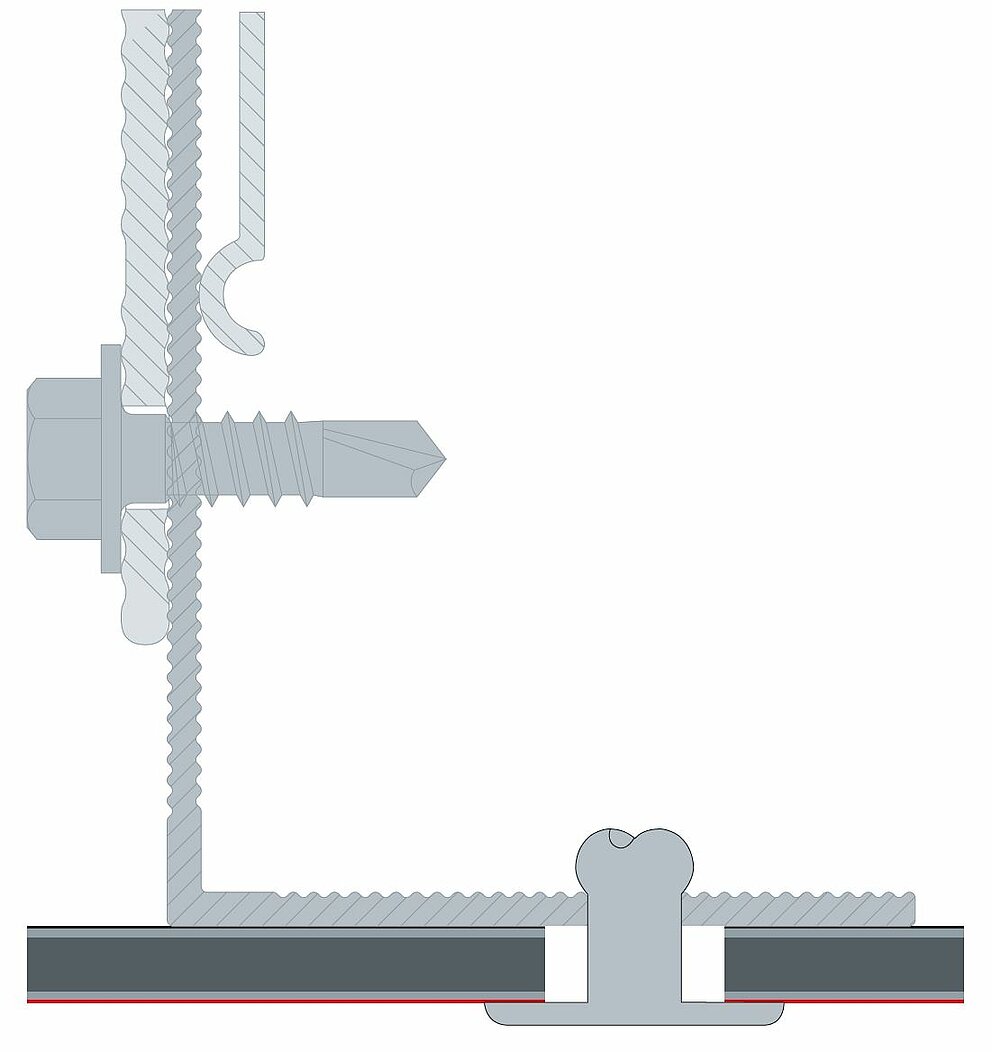

Glidepunkt

Borehullet er større end fastgøringsmidlets diameter. Alle fastgørelseshuller i pladen forbores med et bor på ⌀ 9,5 mm. Underkonstruktionen forbores altid med en hulstørrelse på ⌀ 5,1 mm. Kun på den måde kan et glidepunkt optage pladens termiske materialeudvidelse.

Fastskruet på metalunderkonstruktion

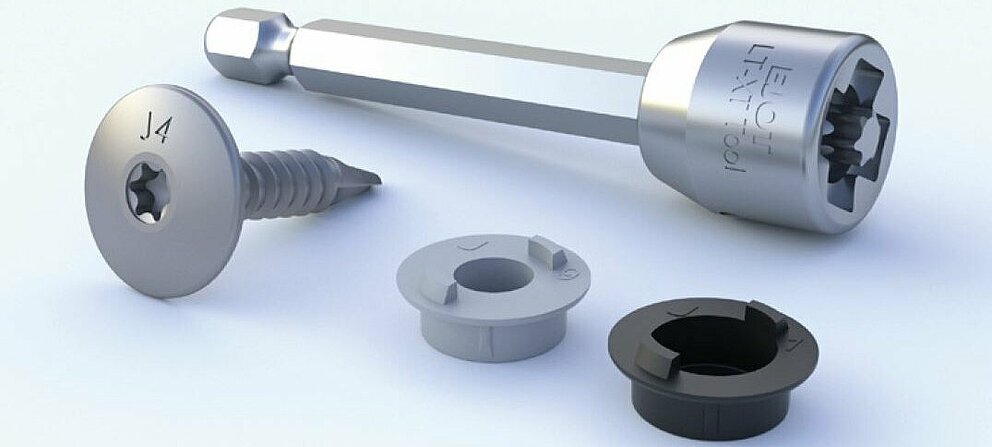

Det fastskruede mekaniske fastgørelsessystem består af en facadeskrue, en specialbit LT-XT TOOL TX 25 og deraf afstemte fast- og glidepunktsmuffer.

En central boring på underkonstruktionen opnås ved udelukkende at anvende de centreringsmuffer, der er tilpasset til fastgørelsessystemet, for fast- og glidepunkter.

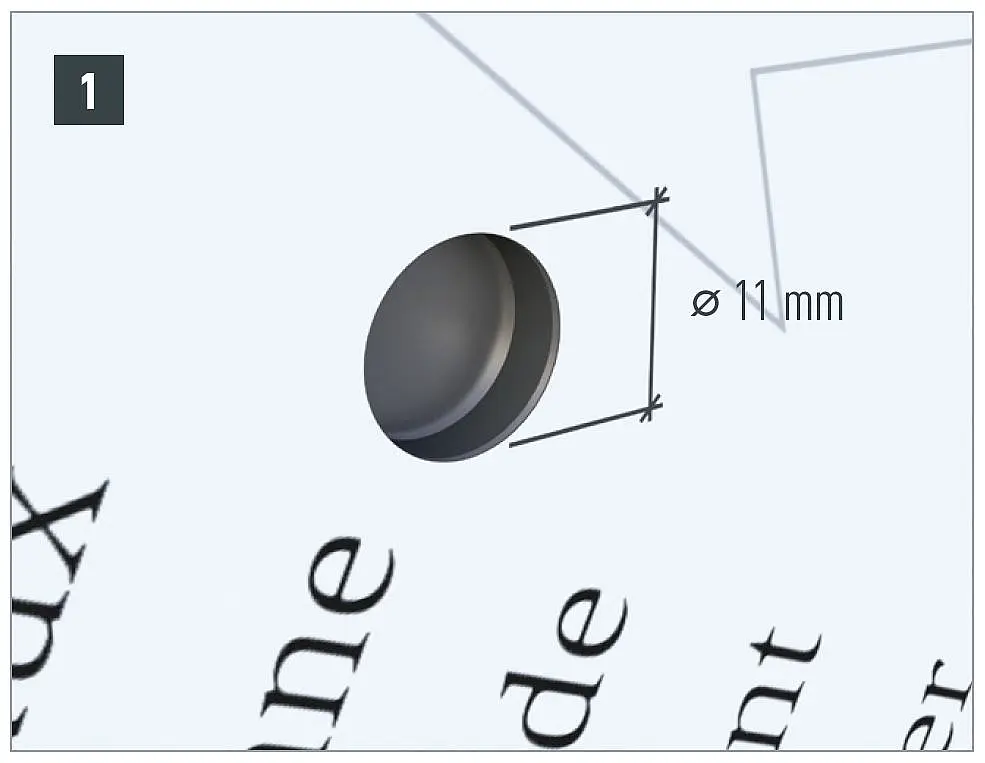

  • Alle fastgørelseshuller, uafhængig af fast- eller glidepunkter, forbores udelukkende med en hulstørrelse på ⌀ 11 mm (billede 1).

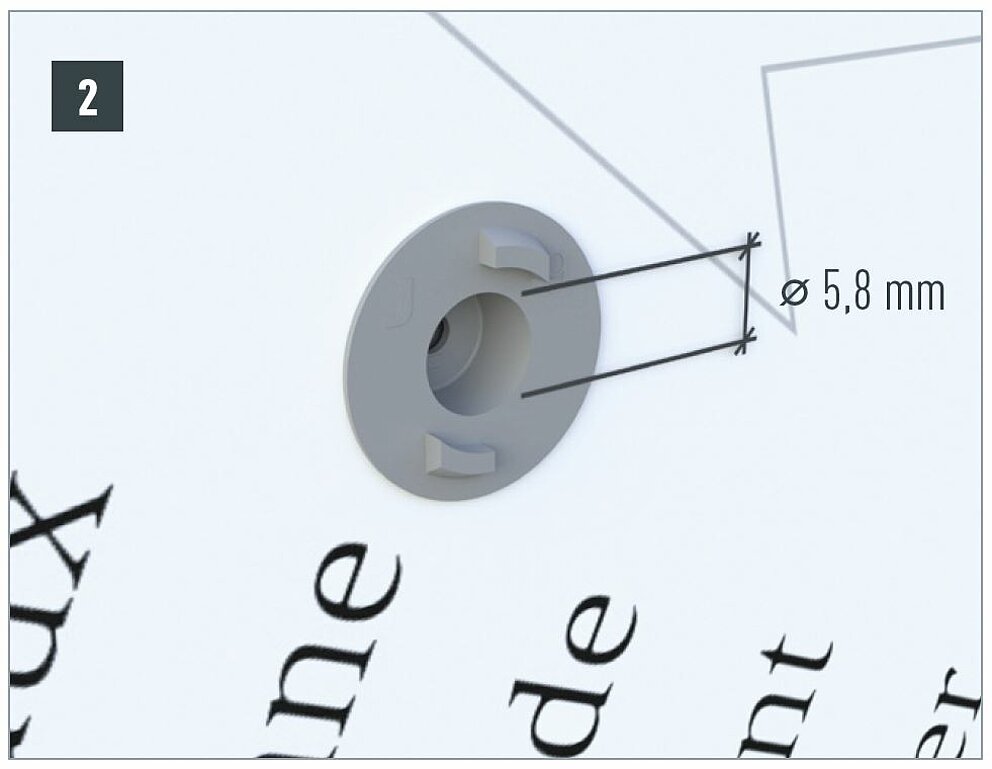

  • Indsæt fastpunktsmuffer, der reducerer borehullet fra ⌀ 11 til ⌀ 5,8 mm og holder pladen i en fast defineret position, så den ikke længere kan flyttes (billede 2).

Fikspunkt

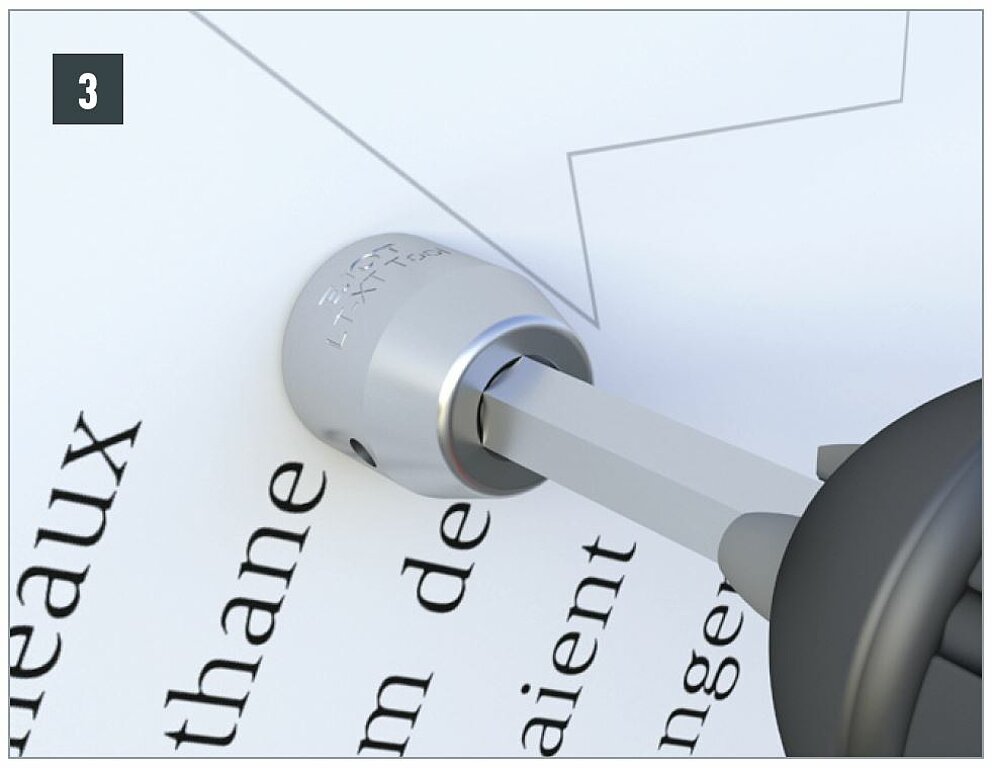

  • Drej derefter fastpunktsmuffen nogle omdrejninger ved hjælp af LT-XT-Tool, så der skæres ind i beskyttelsesfolien (billede 3).

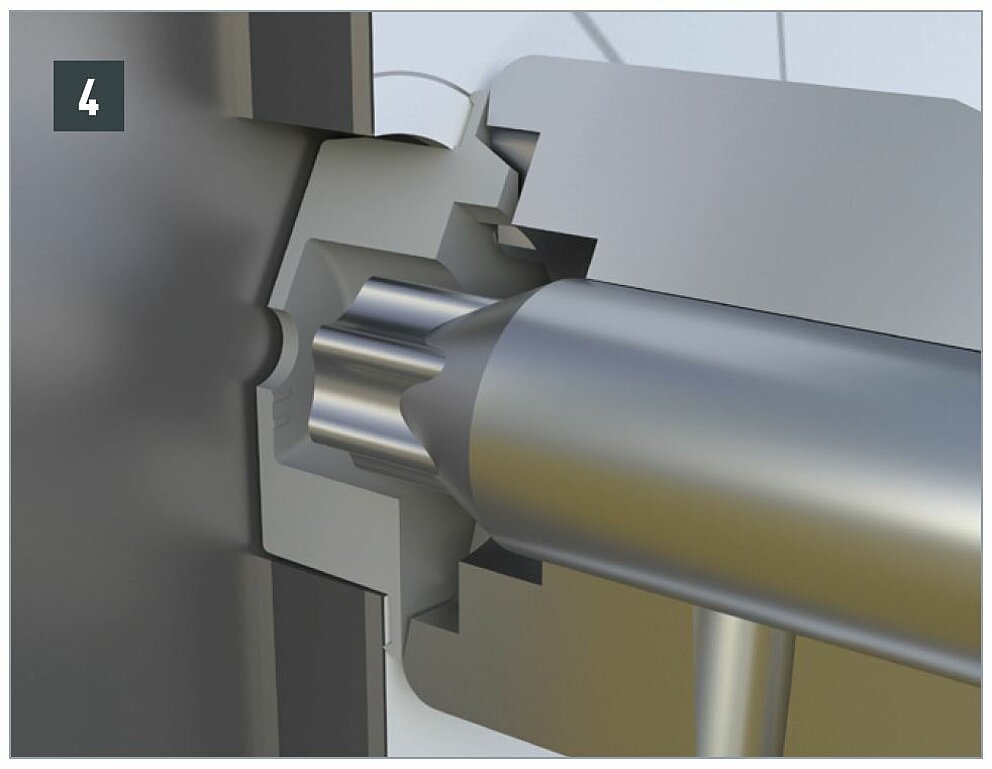

  • På bagsiden af fastpunktsmuffen findes en lille grat, der skærer ind i folien (billede 4).

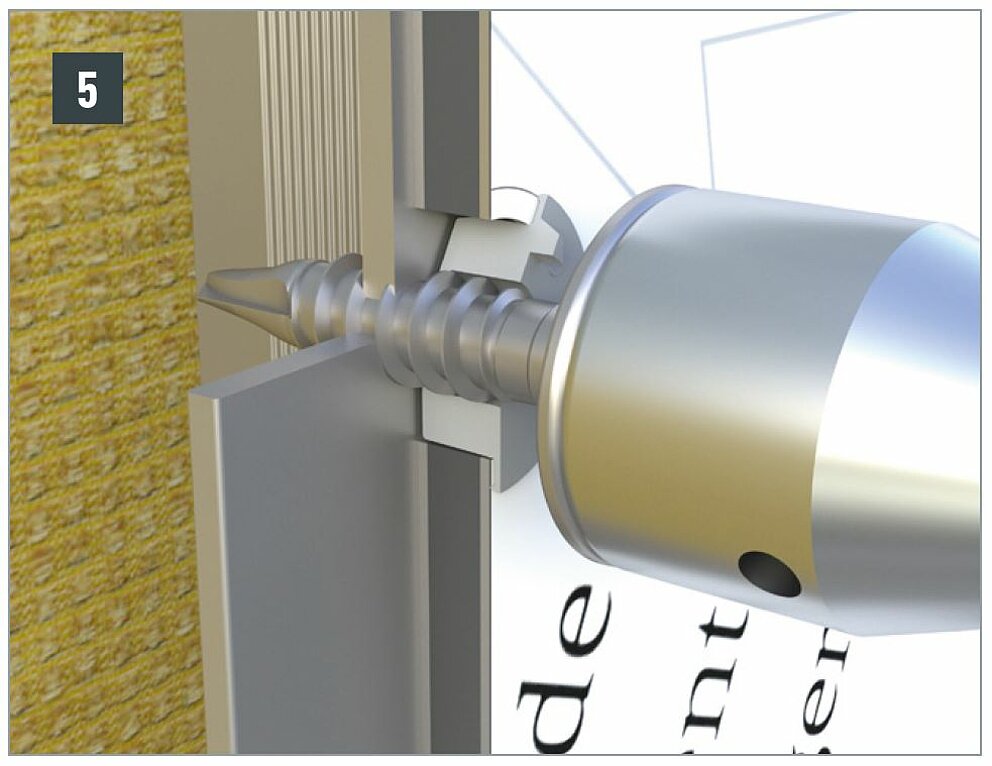

  • Isæt derefter fastgørelsesskruen midt i fastpunktsmuffen, og skru den i centrisk (billede 5).

Glidepunkt

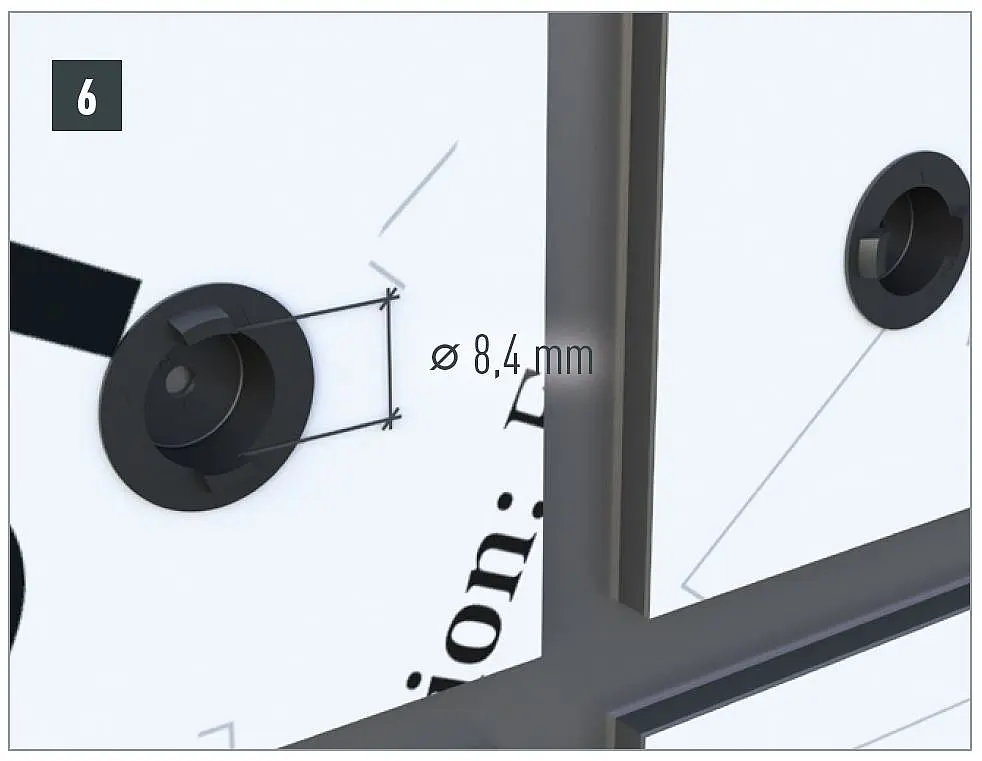

  • Indsæt glidepunktsmuffer, der reducerer borehullet fra ⌀ 11 til ⌀ 8,4 mm, og som efterfølgende optager pladens udvidelse. Drej glidepunktsmuffen nogle omdrejninger samtidigt med fastpunktsmuffen, så der skæres ind i beskyttelsesfolien (billede 6).

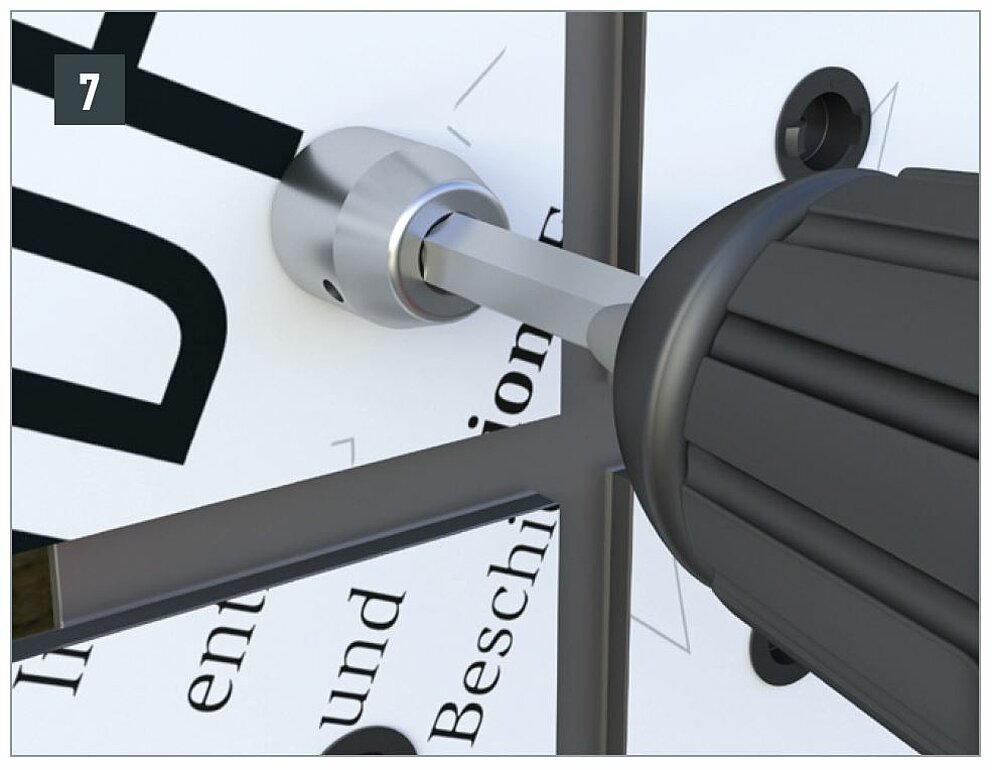

  • Isæt derefter fastgørelsesskruen midt i glidepunktsmuffen, og skru den centrisk i (billede 7).

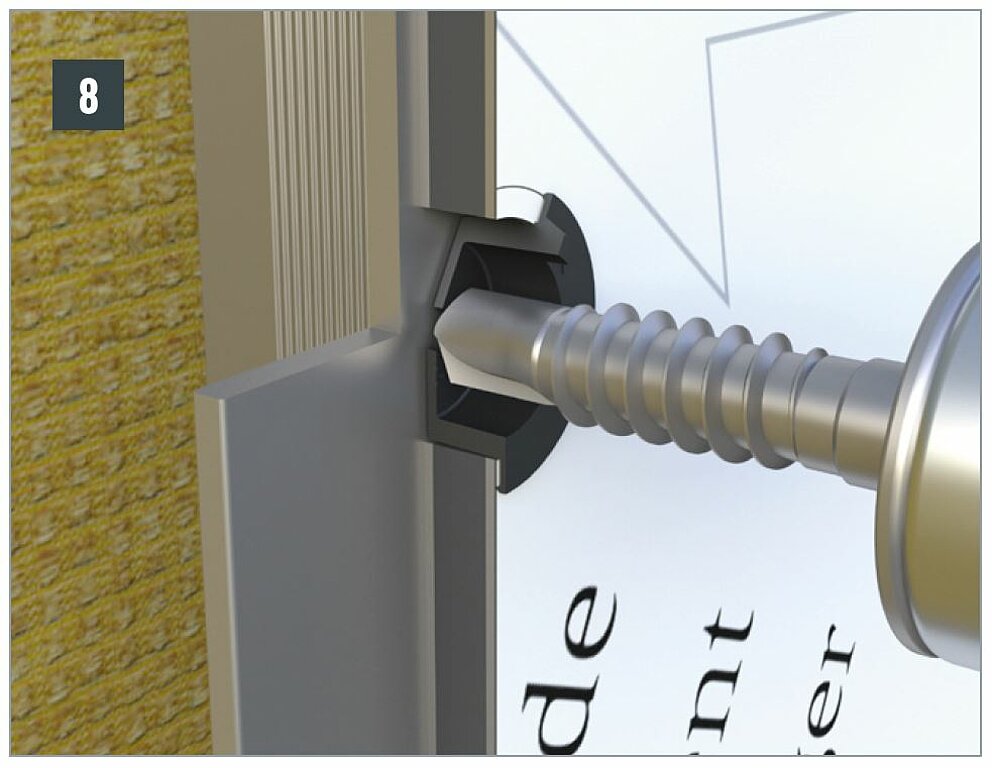

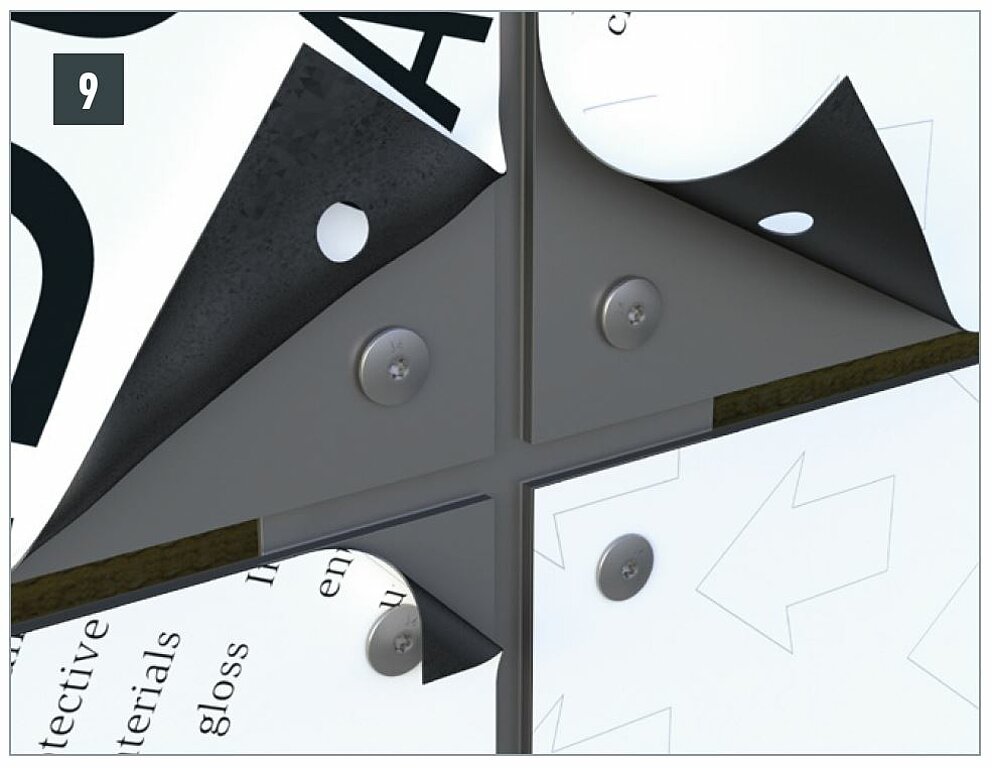

  • Ved hjælp af den lille grat på bagsiden af fast- og glidepunktsmuffer kan folien i sidste trin ubesværet trækkes af PREFABOND aluminiumskompositpladerne (billede 8).

Fastskruet på træunderkonstruktion

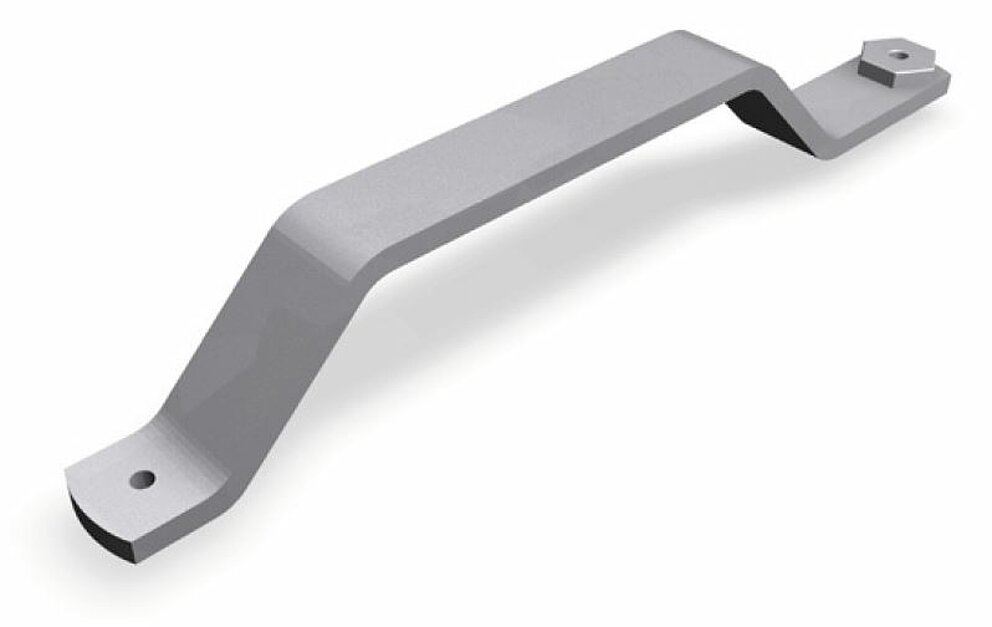

Central boring af underkonstruktionen opnås ved udelukkende at anvende den passende bøjleboreanordning, der overfører centrum af borehullet i en kompositplade til træunderkonstruktionen.

Oprids beskyttelsesfolien ⌀ 9,5 mm omkring borehullet let ved hjælp af PREFA-folieskæreren, så beskyttelsesfolien ubesværet kan trækkes af efter fuldført montering. Ellers kan det ske, at folien mellem pladen og undersiden af skruehovedet bliver klemt, hvilket vanskeliggør aftrækningen.

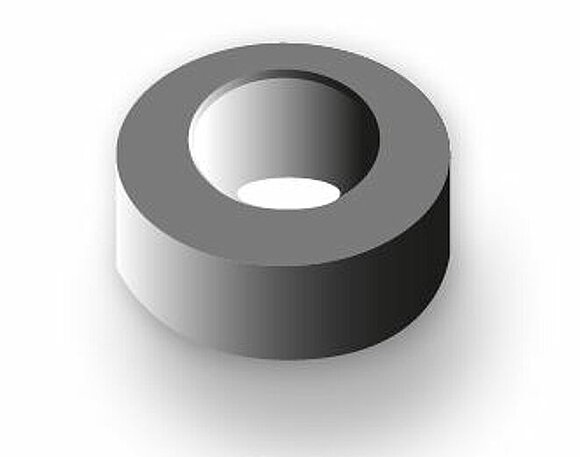

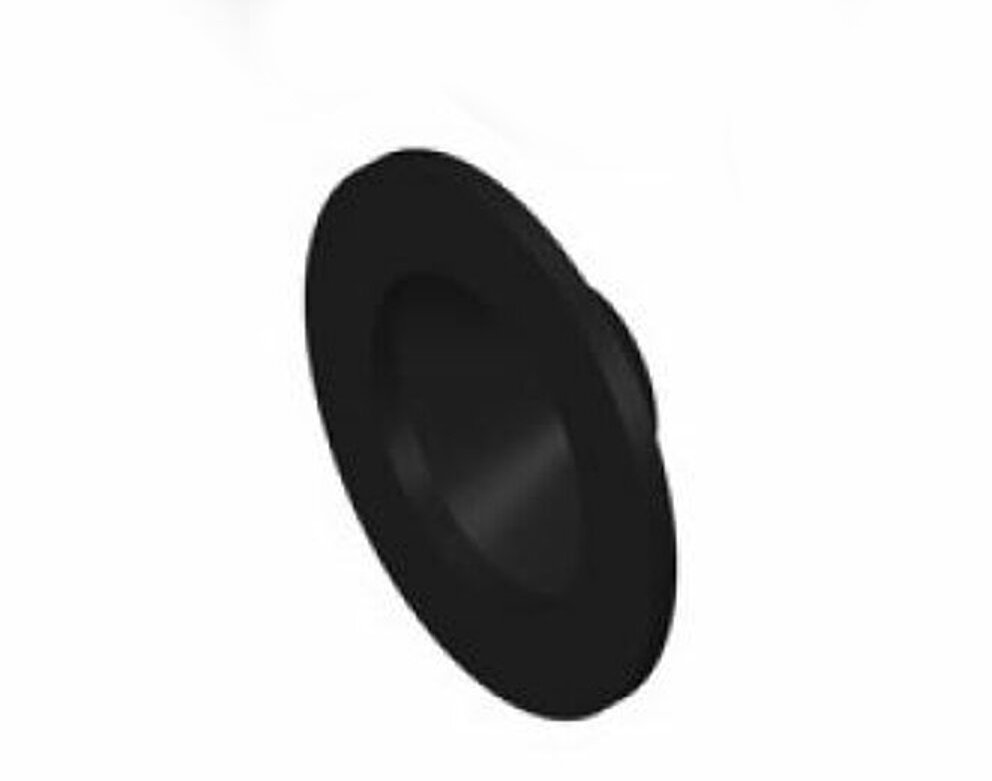

Hulstørrelsen for fastgørelsespunkterne udgør altid ⌀ 9,5 mm, uafhængigt af fast- eller glidepunkt. Træunderkonstruktionen bliver forboret ⌀ 9,5 mm til ⌀ 3,3 mm ved hjælp af bøjleboreanordningen til træunderkonstruktion for både at muliggøre retvinklede og centrerede indføringer af skruen samt forebygge, at kanttræet bryder ud. Tryk derefter facadecentreringstætningsringen i hvert borehul, uafhængigt af fast- eller glidepunkt.

Bemærk

Beskyttelse af en træunderkonstruktion mod indtrængen af vand kræver, at alle vandrette bæreprofiler forsynes med et EPDM-tætningsbånd. Denne skal mindst rage 5 til 10 mm ud over kanttræet i begge sider.

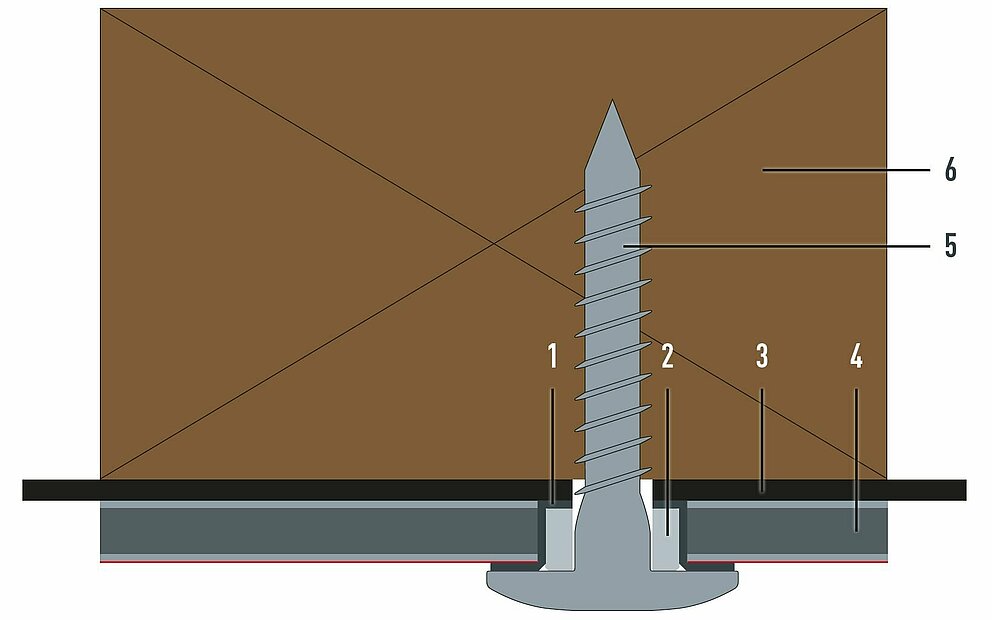

Fikspunkt

Fordi PREFABOND-aluminiumskompositpladen på dette punkt er fast forbundet med underkonstruktionen, forhindres forskydning af pladen ved hjælp af et fastpunkt. Der opnås et fastpunkt ved at trykke fastpunktsmuffen ⌀ 8,5 mm til ⌀ 5,1 mm i borehullet. Skruen kan skrues ind i det følgende trin.

1 Facadecentreringstætningsring
2 fastpunktsmuffe
3 EPDM-tætningsbånd

4 PREFABOND

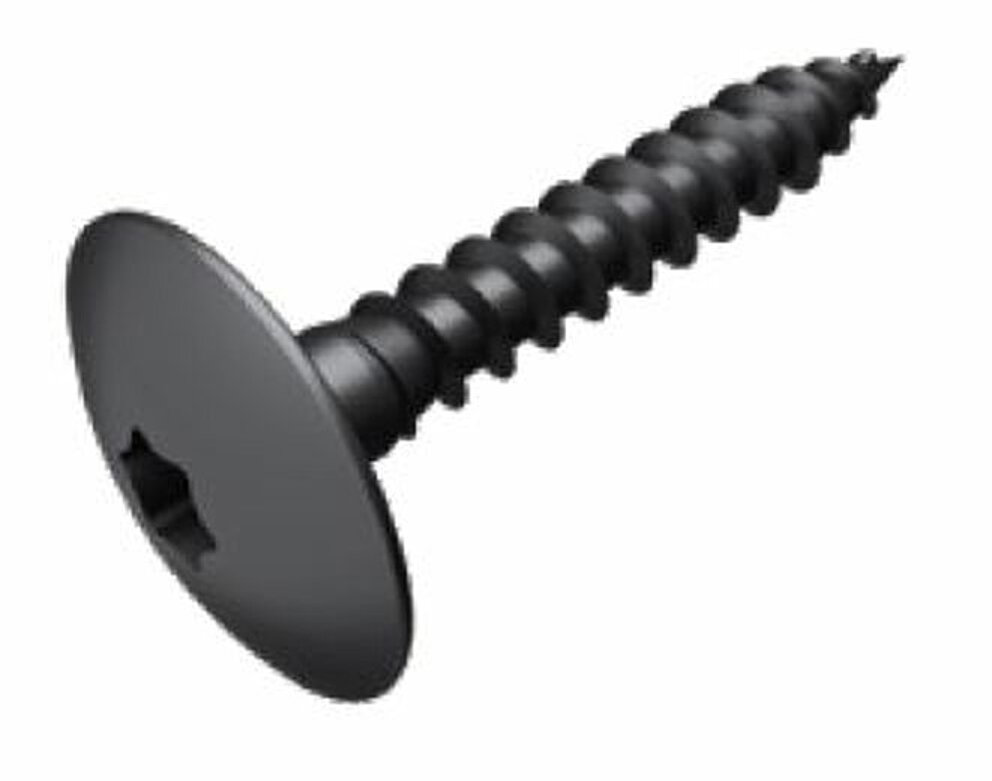

5 Facadeskrue
6 Træ-UK

Bemærk

Spænd skruen med moderat drejemoment, så skruen godt nok holder pladen tilstrækkelig i position uden dog at trykke facadecentreringstætningsringen frem under skruehovedet.

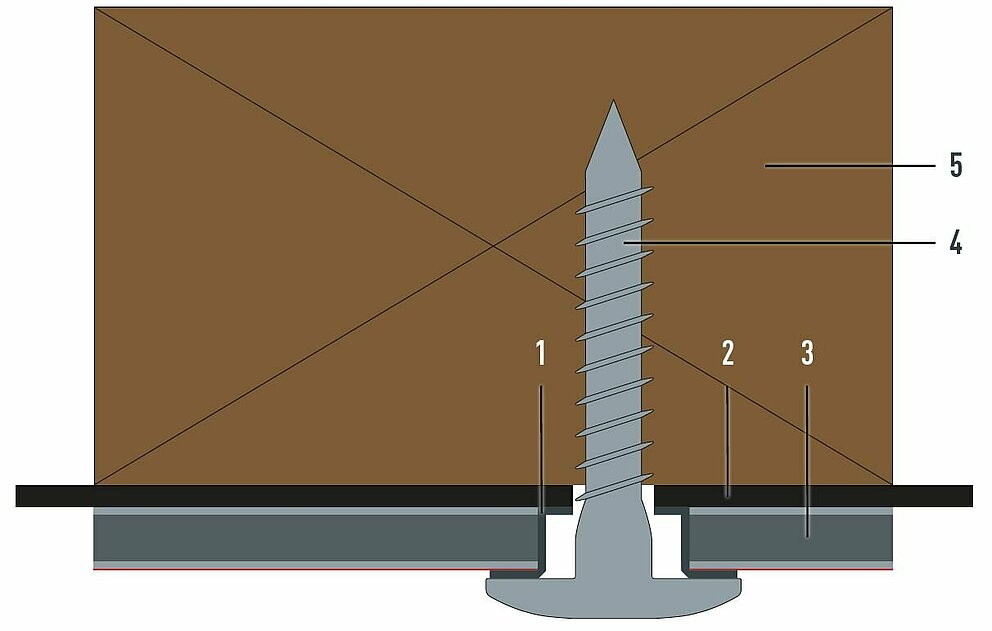

Glidepunkt

Ved mekanisk fastgørelse på en træunderkonstruktion udføres glidepunktet samtidigt med fastpunktet. Den eneste forskel ligger i, at der ikke lægges nogle muffer ind i facadecentreringstætningsringen.

1 Facadecentreringstætningsring
2 EPDM-tætningsbånd
3 PREFABOND

4 Facadeskrue
5 Træ-UK

Fastklæbet fastgørelse

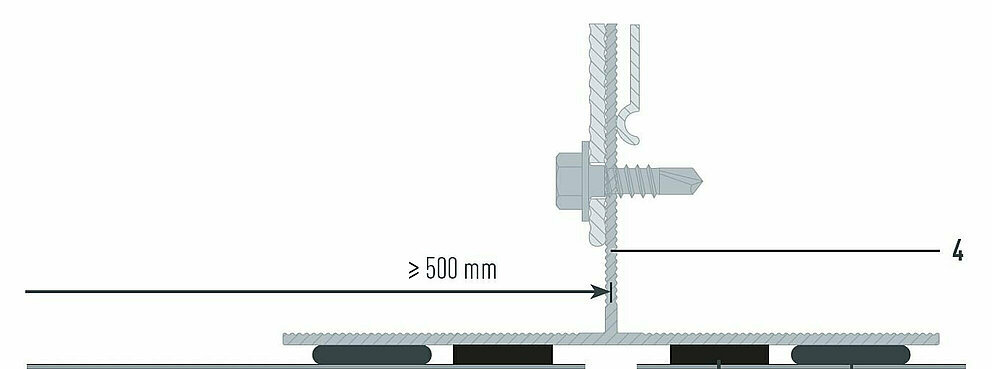

1 Klæbemidlet (klæbestreng)
2 Dobbeltsidet monteringsklæbebånd

3 PREFABOND
4 Metal-UK

Underkonstruktion

Der skal tages hensyn til følgende punkter ved underkonstruktionen:

  • Brug kun glatte profiler, fordi rillede bæreprofiler ikke kan affedtes godt.
  • Sørg for, at underkonstruktionens bæreprofil udelukkende er blank og uden belægning for dermed at kunne garantere optimalt hæfte.
  • Udfør kun fastklæbningen vertikalt.
  • Underkonstruktionsafstandene må ikke være større end 500 mm.
  • Hvis der skal anvendes større plader og yderligere underkonstruktionsafstande, skal producenten af klæbemidlet ubetinget konsulteres.
  • Fastklæbning på en træunderkonstruktion kræver øget opmærksomhed og må kun udføres efter direkte aftale med producenten af klæbesystemet.

Klæbesystem

Der skal tages hensyn til følgende punkter ved klæbesystemet:

  • Producentens angivelser for temperatur og luftfugtighed skal overholdes nøje.
  • Før en klæbeprotokol, som dette kræves af producenten af klæbemidlet.
  • Bemærk produktets udløbsdato.
  • Sørg for, at minimumstykkelserne for klæbestreng og dobbeltklæbebånd overholdes.
  • Overhold de angivne udluftnings- og tørringstider.
  • Overhold angivelserne og sikkerhedsdatabladene for personligt beskyttelsesudstyr.

Kompositplade

Der skal tages hensyn til følgende punkter ved PREFABOND-aluminiumskompositpladen:

  • Pladeforbehandlingen skal udføres i henhold til forarbejdningsanvisningerne fra producenten af klæbemidlet (grunder, slibning, fedtsmøring osv.).
  • Det maksimale pladeformat skal overholdes i henhold til forarbejdningsretningslinjen og klæbemiddelproducentens godkendelse.
  • Monteringen af kompositplader skal svare til brandbeskyttelseskonceptet.
  • Fastklæbningen af underlag kræver særlig omhu og skal planlægges efter aftale med producenten af klæbemidlet. I tvivlstilfælde kræves en yderligere mekanisk sikring til beklædningen.

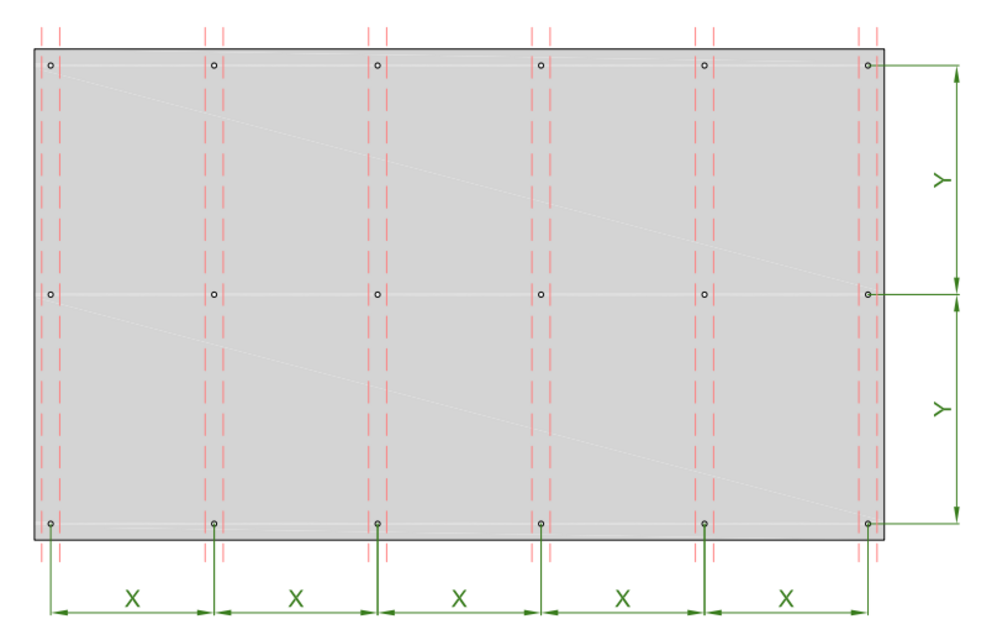

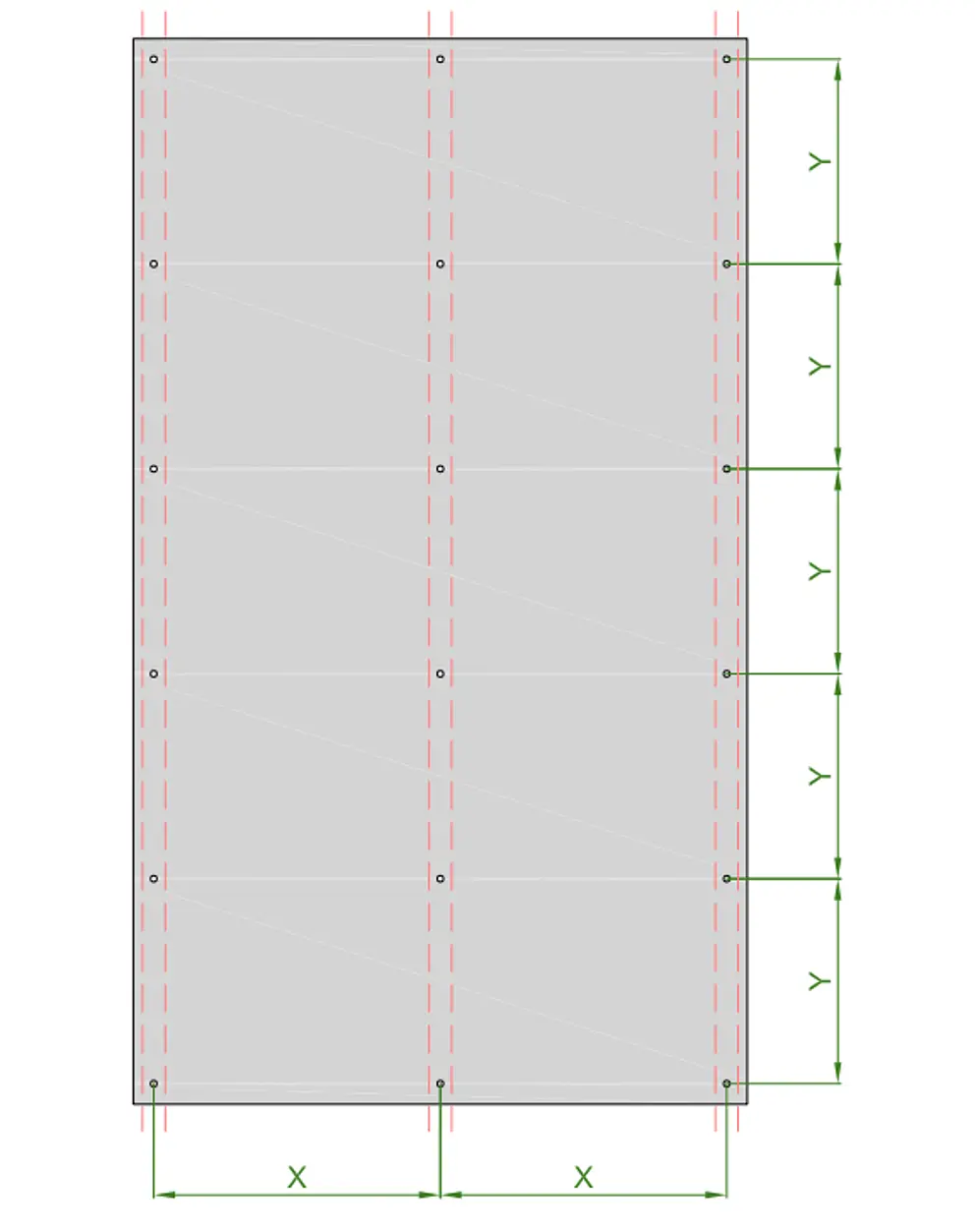

Fastgørelsesafstande

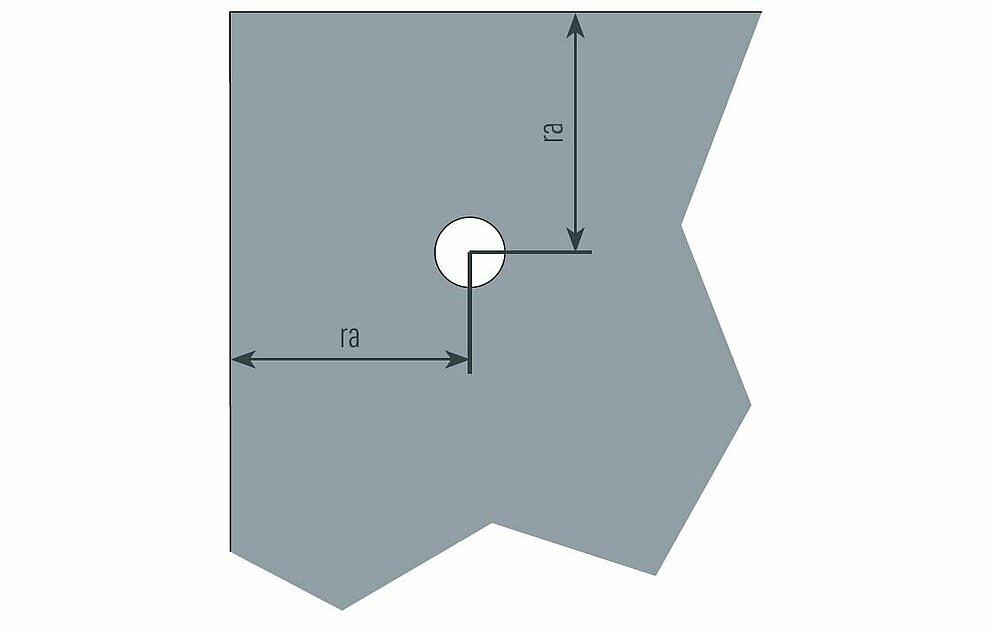

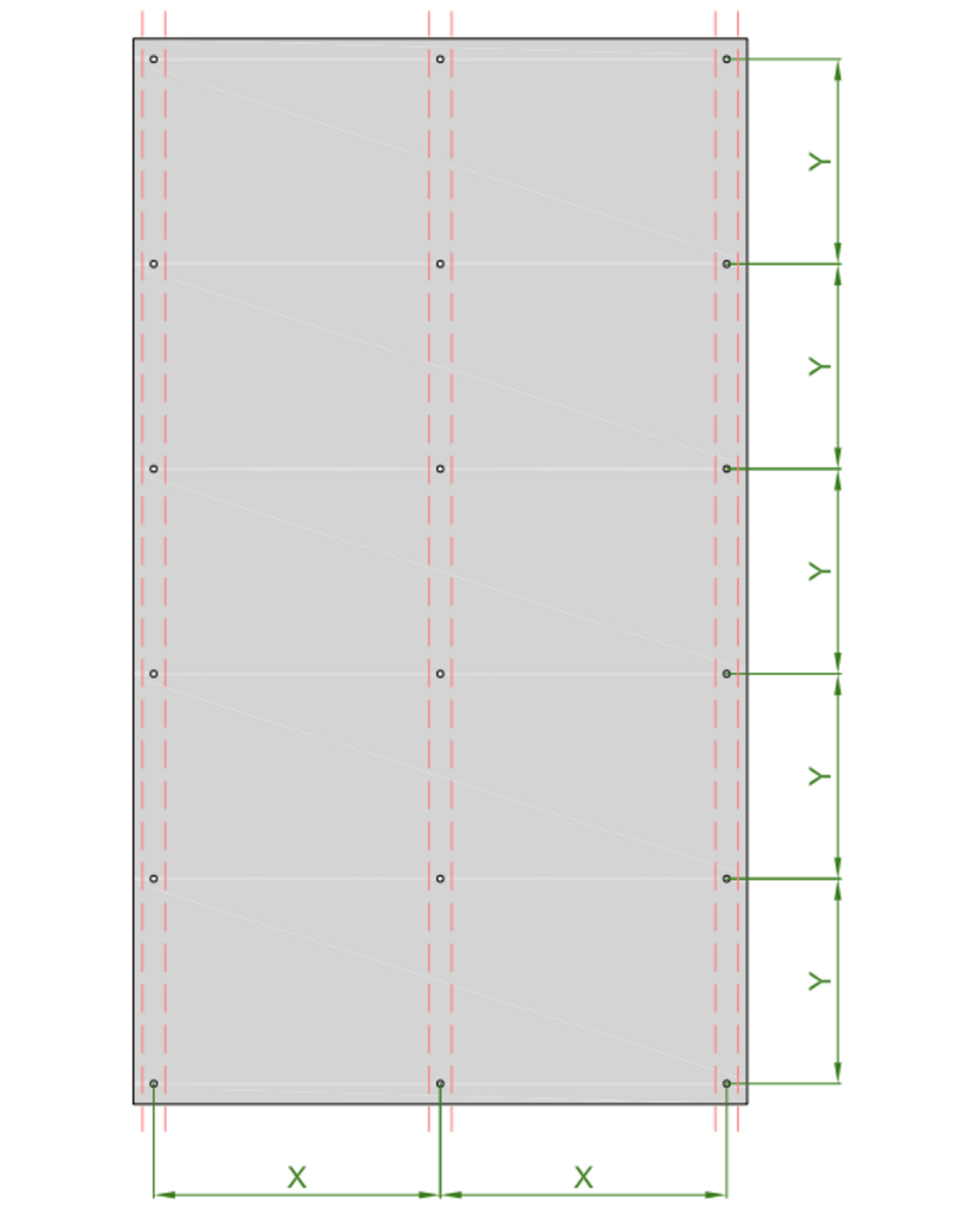

De horisontale afstande [X] af de vertikale bæreprofiler fremgår af de statiske krav. Individuel, objektrelevant planlægning er absolut nødvendig!

Y … (langs bæreprofilen) = maks. 500 mm
X … akseafstand bæreprofiler (mekanisk fastgørelse) = maks. 800 mm
X … akseafstand bæreprofiler (fastklæbet fastgørelse) = i henhold til klæbemiddelproducentens anvisninger

PREFA anbefaler, at underkonstruktionsafstandene ved den mekaniske fastgørelse ikke er større end 800 mm. Ved fastklæbet fastgørelse skal underkonstruktionsafstandene overholdes i henhold til klæbemiddelproducentens anvisninger. Ellers kan der alt efter farve, glansgrad og lysindfald forekomme bølger i den optiske fremtoning.

PREFABOND-aluminiumskompositplader kan være fastgjort mekanisk på underlag og kan også være fastklæbet. Det anbefales ikke at overskride afstanden af fastgørelsesskinnerne i et mønster på 500 × 500 mm.

Bemærk

Hvis der vælges en for stor afstand, kan der alt efter farve, glansgrad og lysindfald forekomme en krumning af pladen.
