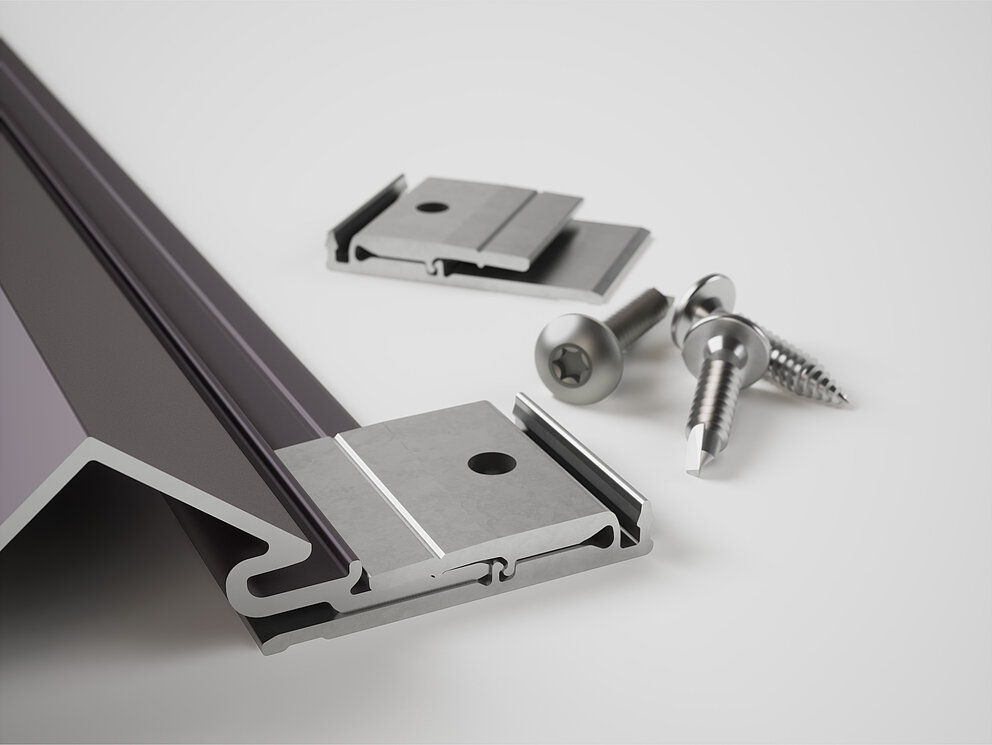

Det skjulte fastgjorte not- og fer-monteringssystem til profilbølgen og den takkede profil består af glidehæftningen og en specialskrue til underkonstruktioner af træ, stål og aluminium.

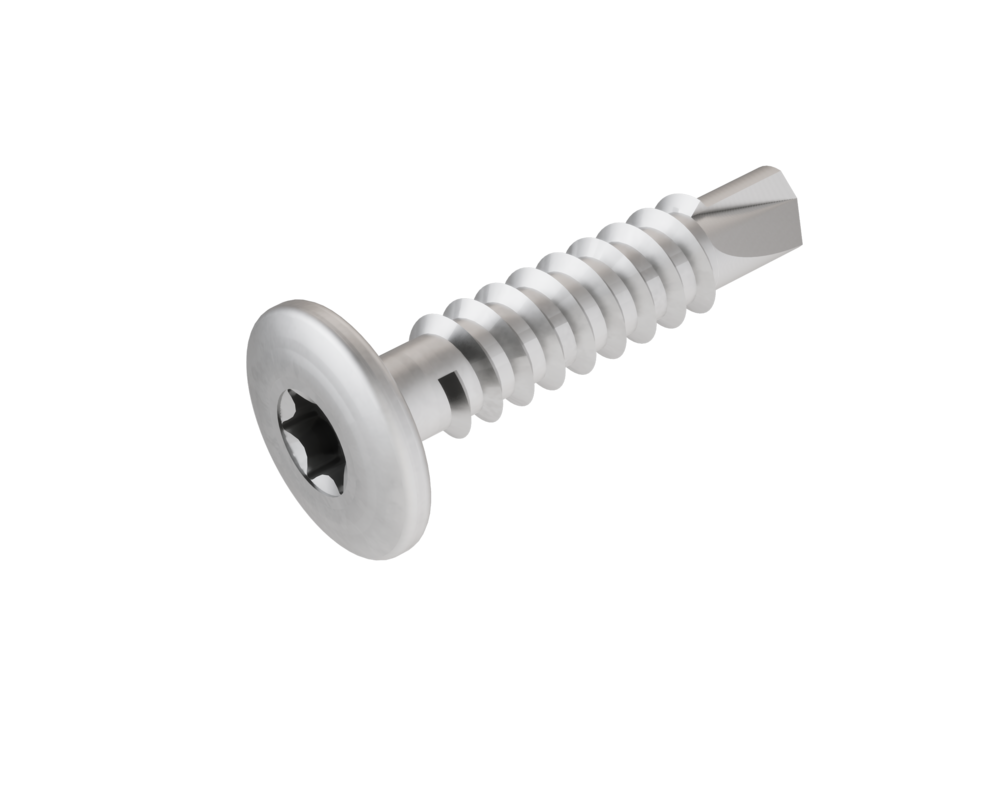

Specialskrue til underkonstruktion af aluminium Fastgørelse på aluminiumsbæreprofil (L- eller T-profil). |

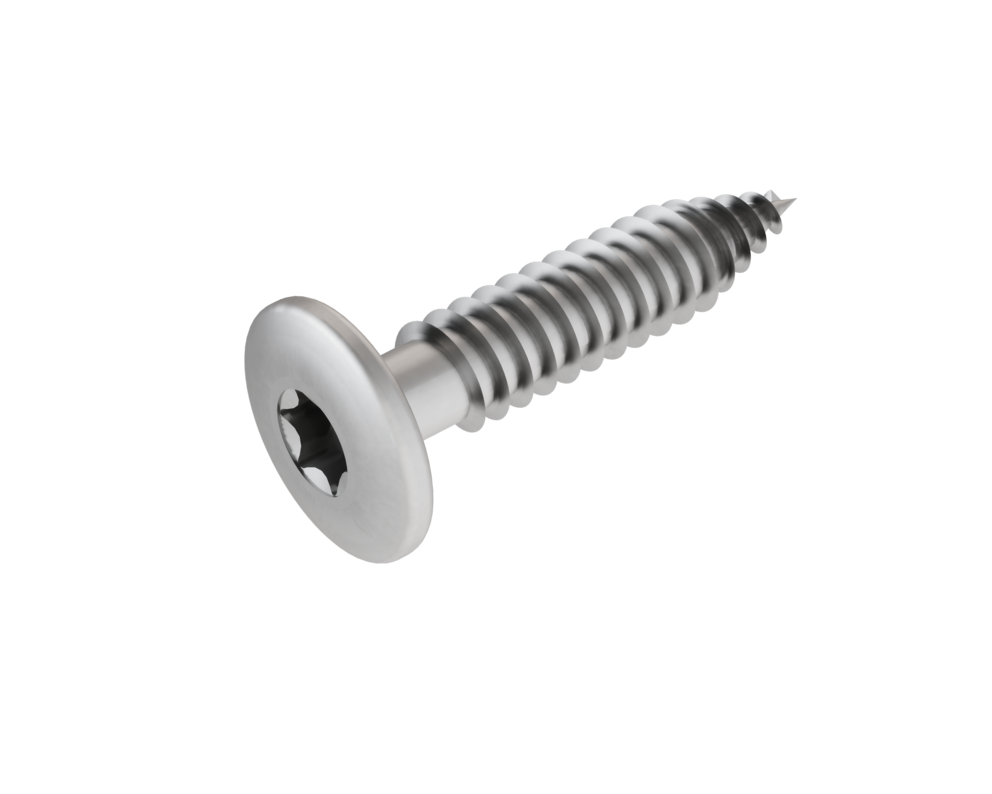

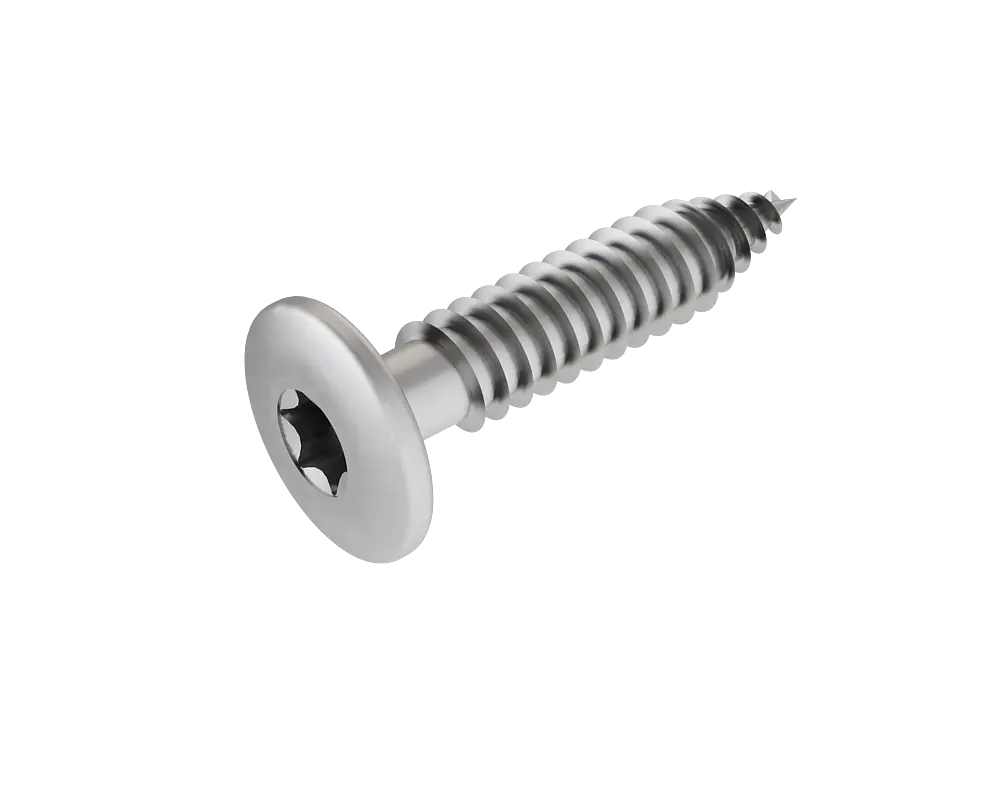

Specialskrue til stålunderkonstruktion Fastgørelse på stålprofilplader 0,4-1,0 mm |

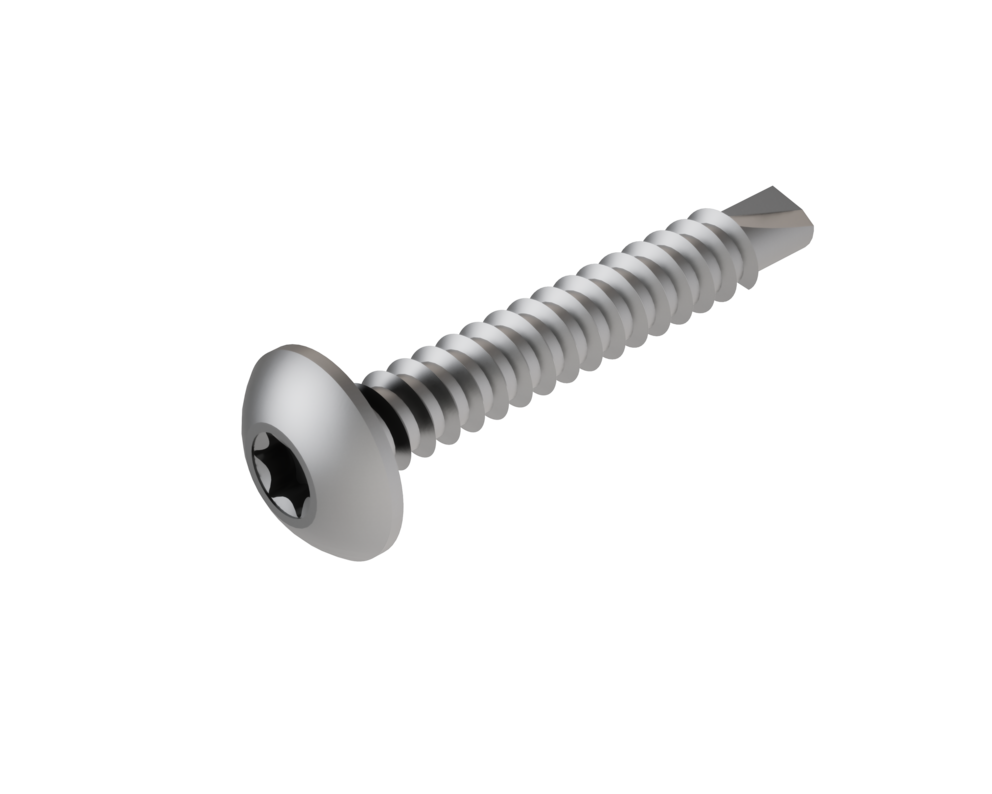

Specialskrue til underkonstruktion af træ Fastgørelse på træunderkonstruktion |

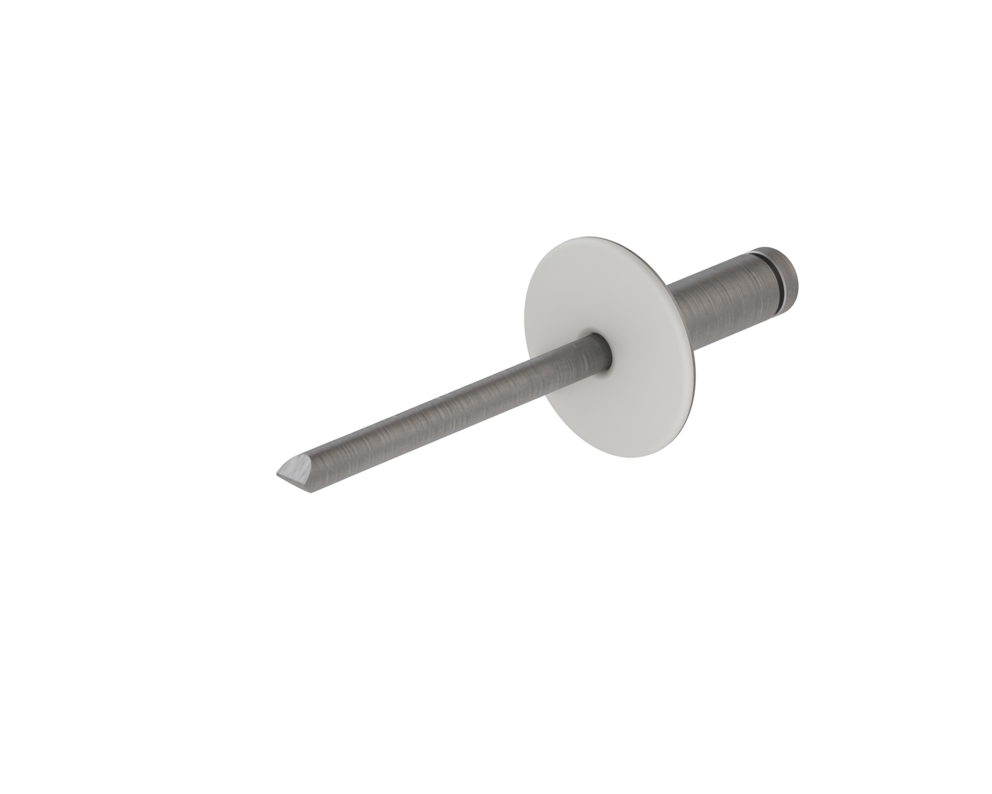

Altannitte specialstål med dorn af specialstål |

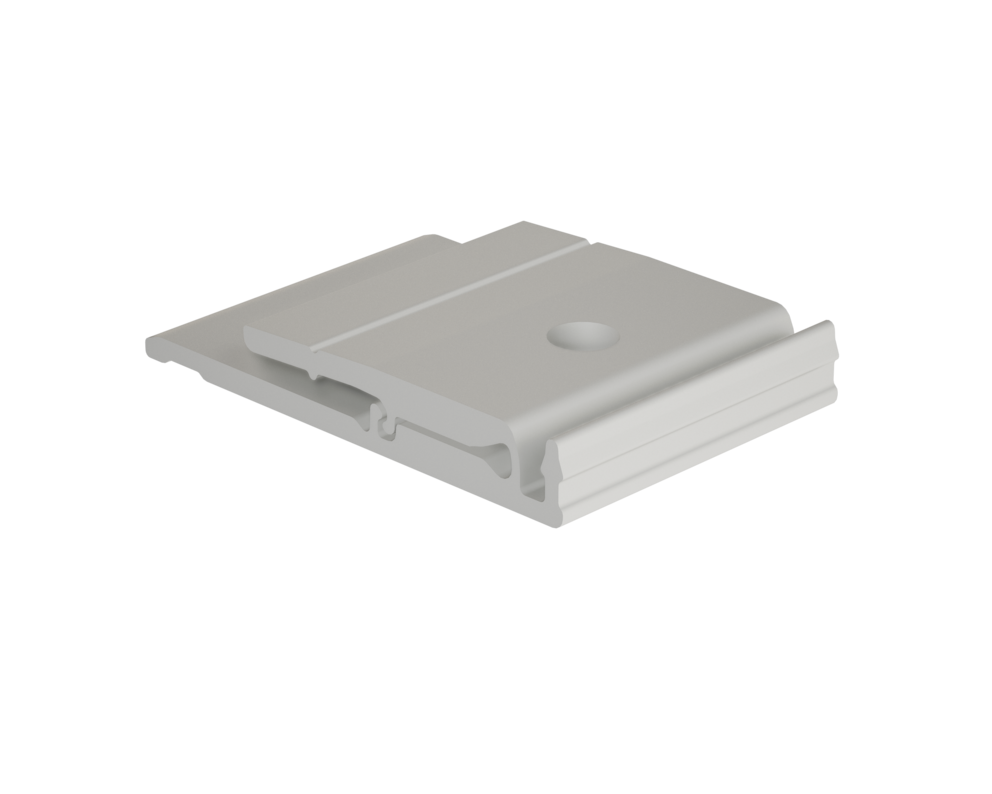

Glidehæftning til ekstruderede profiler Til udvidelseskorrekt fastgørelse. |

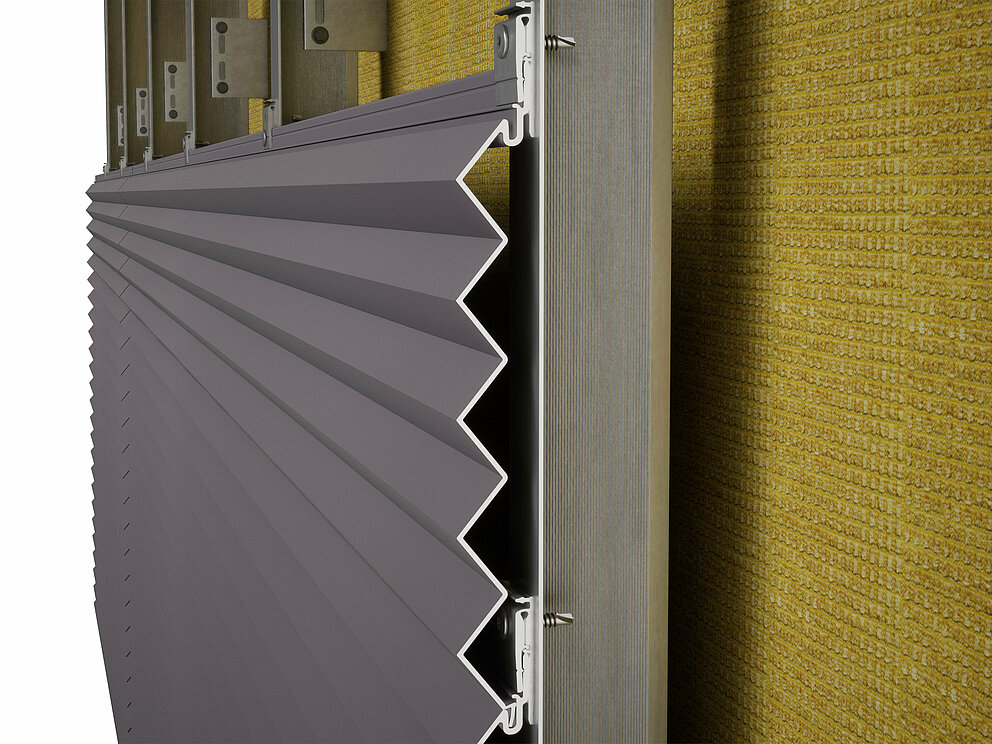

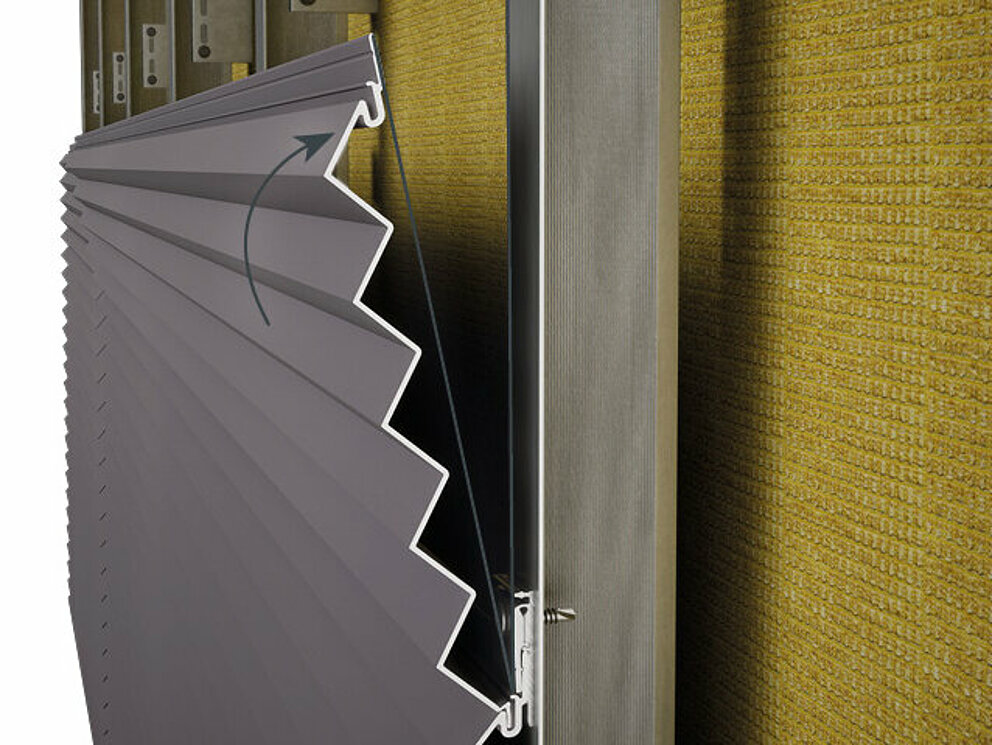

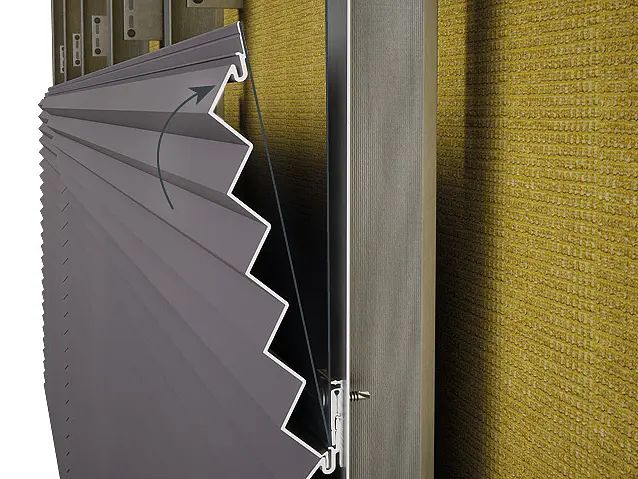

Sæt den ekstruderede profil med en let hældning væk fra underkonstruktionen ind i noten på den allerede formonterede startprofil eller i den underliggende profil. Så snart det med fersiden er fuldstændigt klikket ind i notsiden, presses profilen mod underkonstruktionens bæreprofiler, og du kan begynde fastgørelsen.

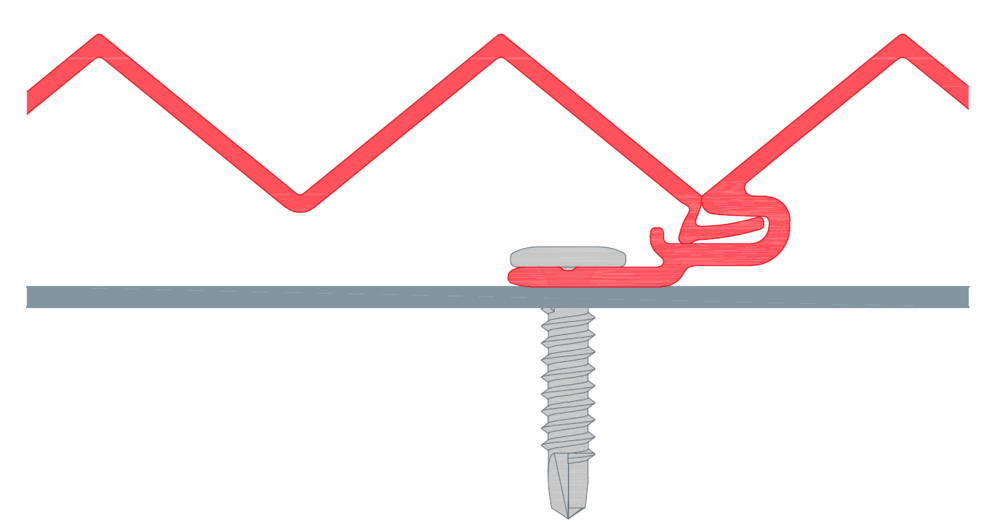

Profiler op til ≤ 2.500 mm kan også fastgøres direkte på underkonstruktionen langs borerillen.

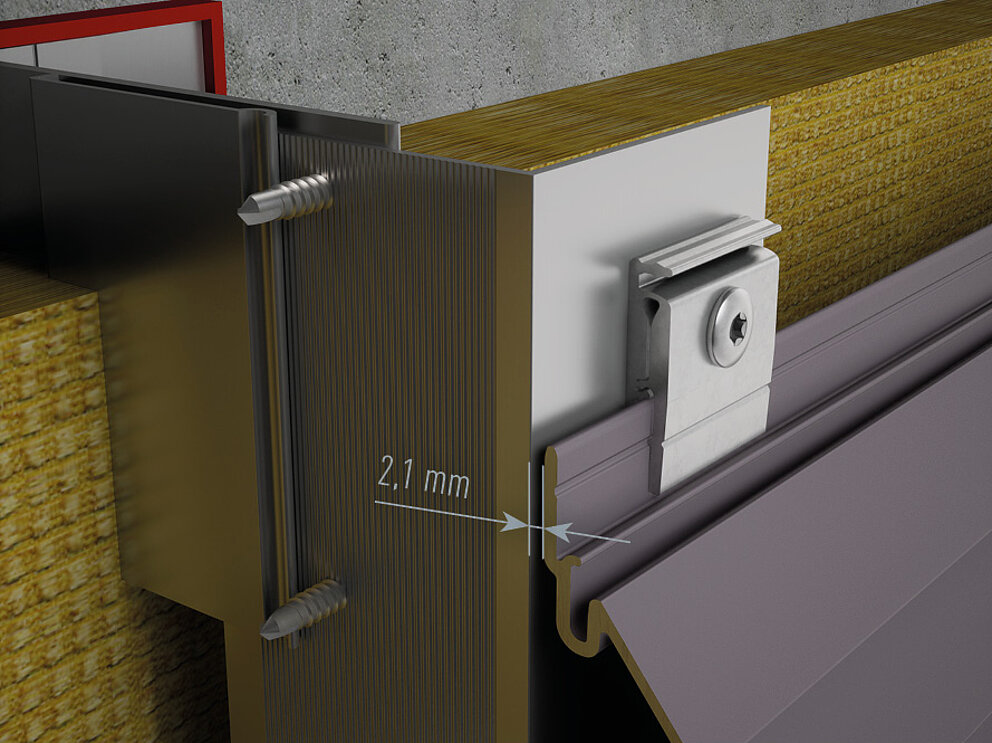

Hvis profilerne monteres uden glidehæftning, skal startprofilen også fastgøres uden glidehæftning for at bevare afstanden til underkonstruktionens bæreprofil, som er givet ved glidehæftningens byggehøjde på 2,1 mm.
Bemærk
En kombineret montering af profiler med og uden glidehæftning er ikke tilladt, da der på grund af glidehæftningens byggehøjde (2,1 mm) opstår forskellige monteringsniveauer.

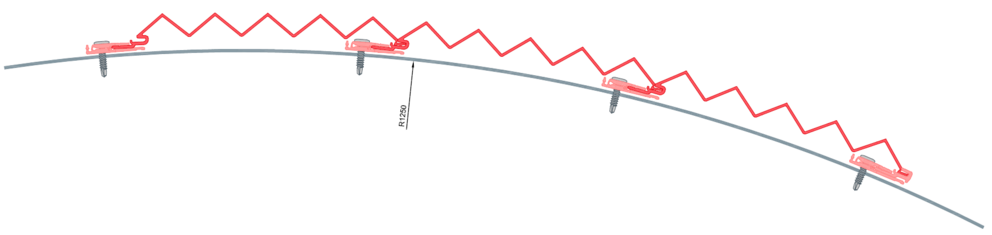

Ekstruderede PREFA-profiler kan også monteres på en rundet underkonstruktion ved lodret profilmontering. Her skal der for en byggebredde på 200 mm overholdes en minimumsradius på r ≥ 1.250 mm.
Bemærk
Horisontal runding af profilerne er ikke mulig på grund af profilgeometrien.

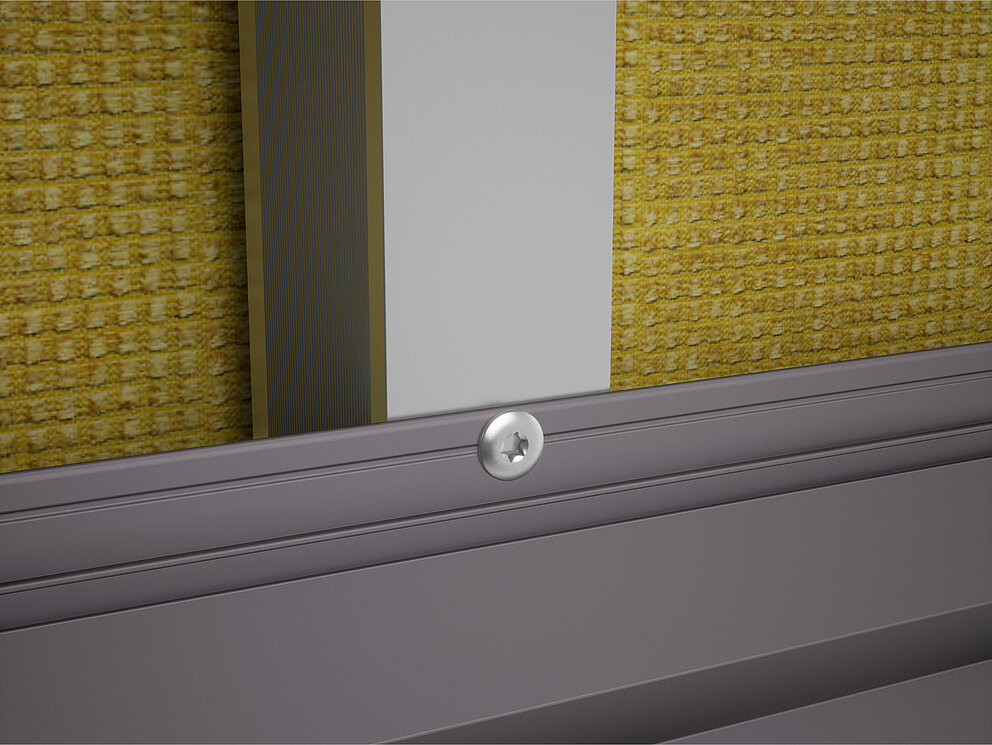

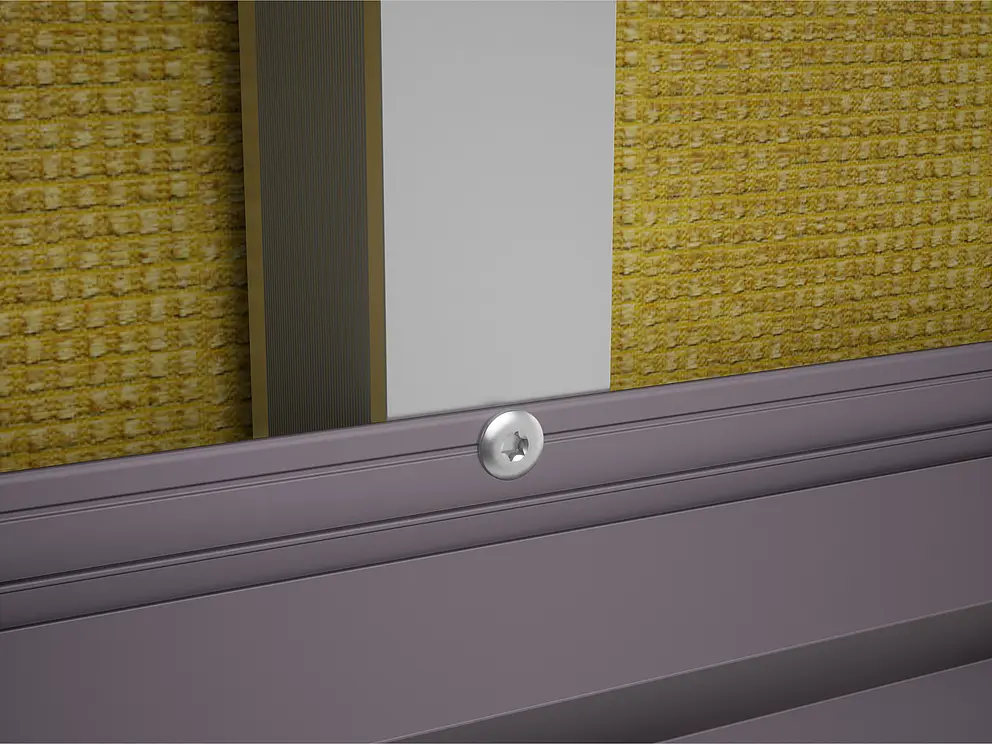

Afhængigt af monteringsmetoden med eller uden glidehæftning udføres fikspunktet, som sikrer profilens position, forskelligt. Hvis monteringen sker uden glidehæftning, kan den selvborende skrue skrues direkte i uden forboring af profil og underkonstruktion.
Når profilerne monteres med glidehæftning, er det absolut nødvendigt at sikre, at der også anvendes en glidehæftning ved fikspunktet. Kun på denne måde bevares afstanden til underkonstruktionens bæreprofil, som er givet ved glidehæftningens byggehøjde på 2,1 mm. Specialskruen føres i den forbindelse ikke gennem det præstansede borehul, men sættes i den underliggende borerille, som først skal forbores med et metalbor Ø 3,0 mm.

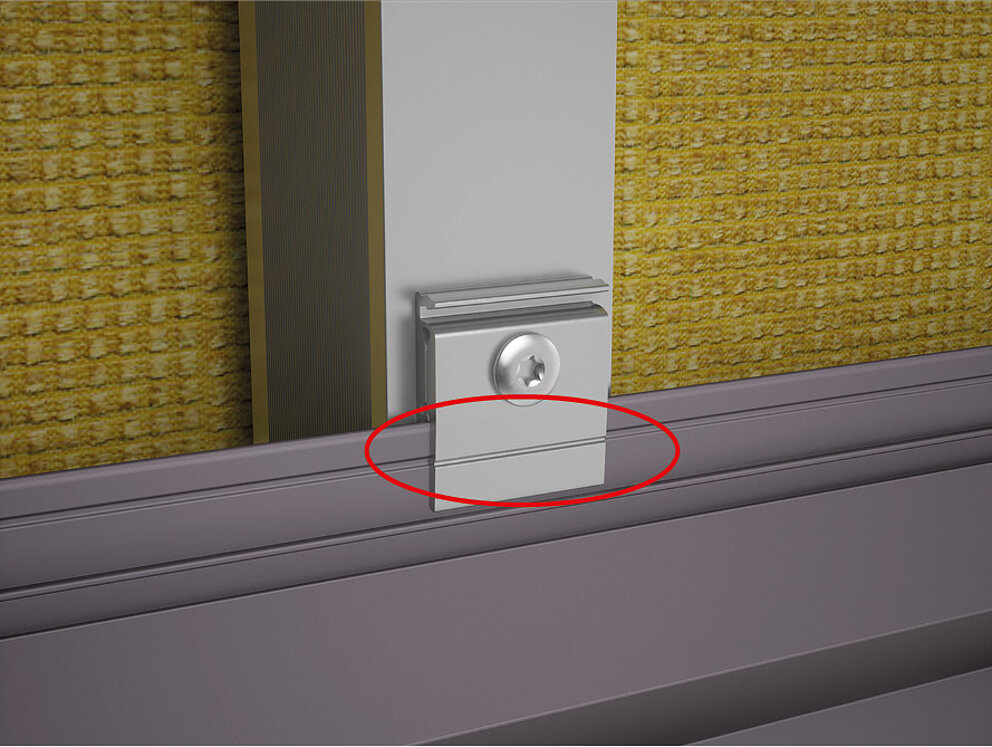

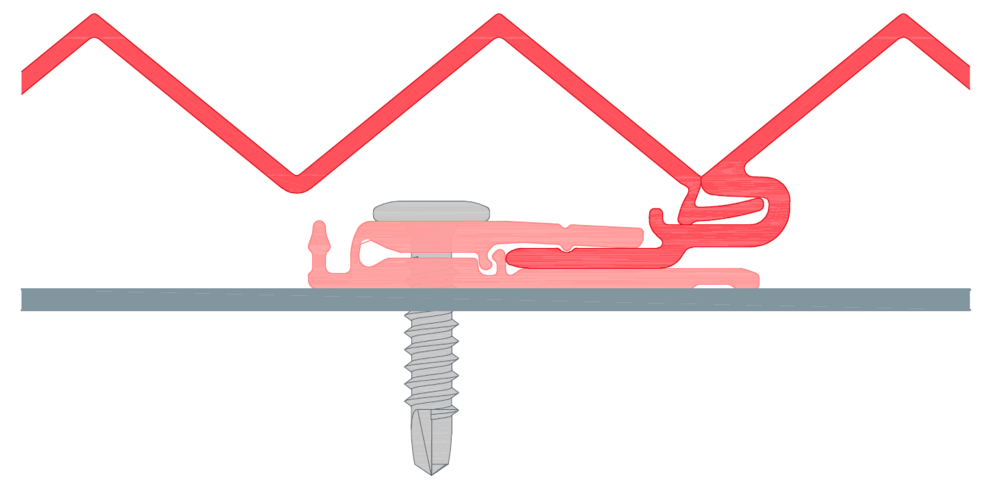

Fastgørelsesskruen skrues gennem det præstansede borehul i glidehæftningen, som muliggør en udvidelseskorrekt montering af de ekstruderede profiler.
Sørg for, at glidehæftningen altid ligger plant på bæreprofilen, og at de forsænkede riller i hæftningen og profilen er nøjagtigt justeret i forhold til hinanden.
Sørg for, at linjeføringen og flugten af de ekstruderede profiler bevares ved afbrydelser som f.eks. stødfuger. Til kontrol anbefales det at snøre profilerne med kontrolsnore med regelmæssige mellemrum og senest efter fem profiler.

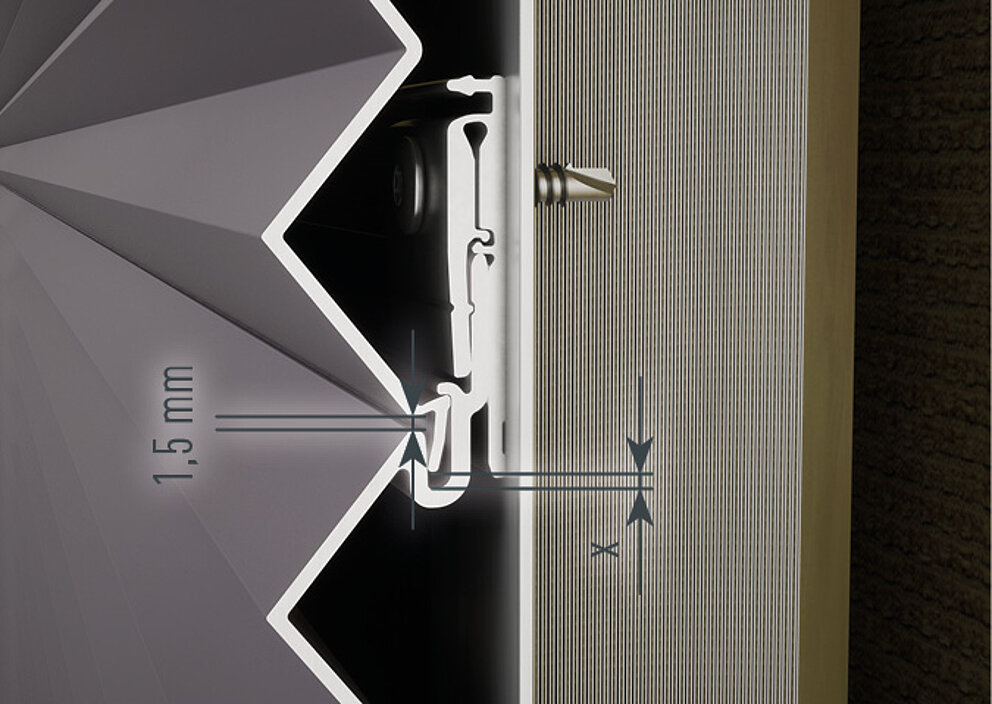

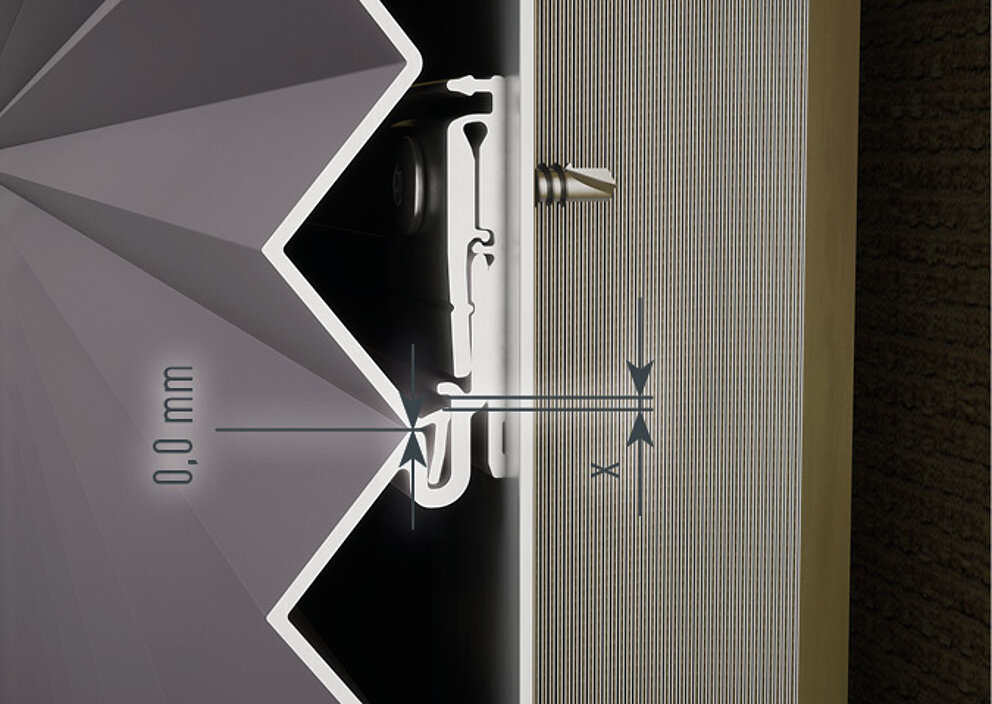

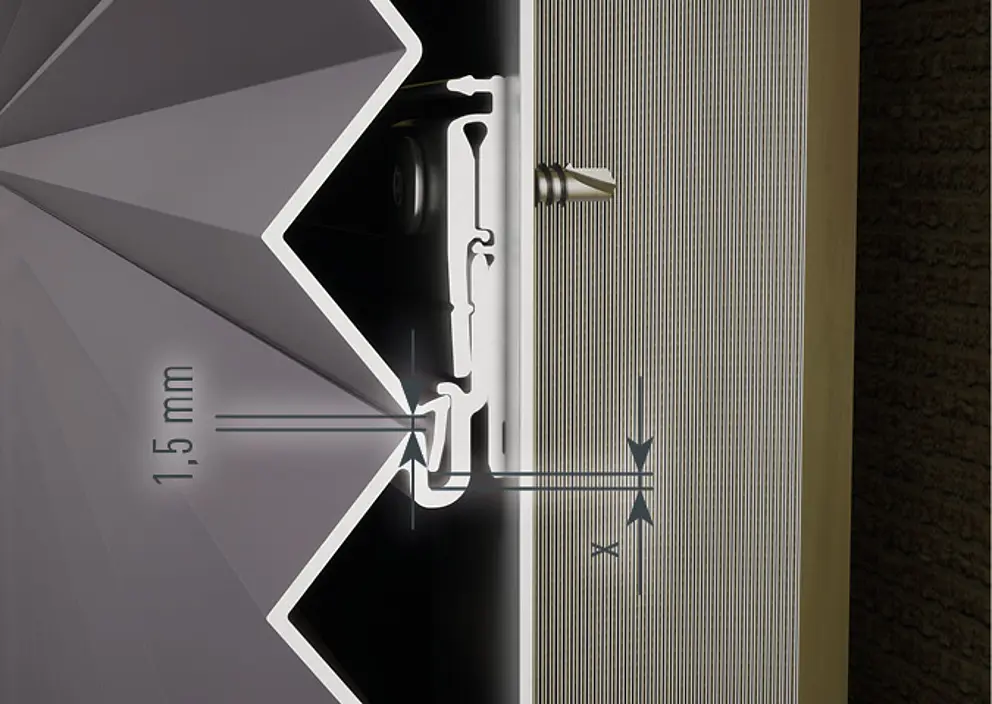

Monteringssystemet tillader pr. dækningsbredde en udligning på +1,5 / -0 mm. Hvis der skal foretages en udligning, anbefales det at fordele den på flere profiler for at sikre rækkens retlinethed og undgå markante fuger. På denne måde forbliver udligningen skjult og er næsten ikke synlig, hvorved der opnås et ensartet og diskret udseende.
