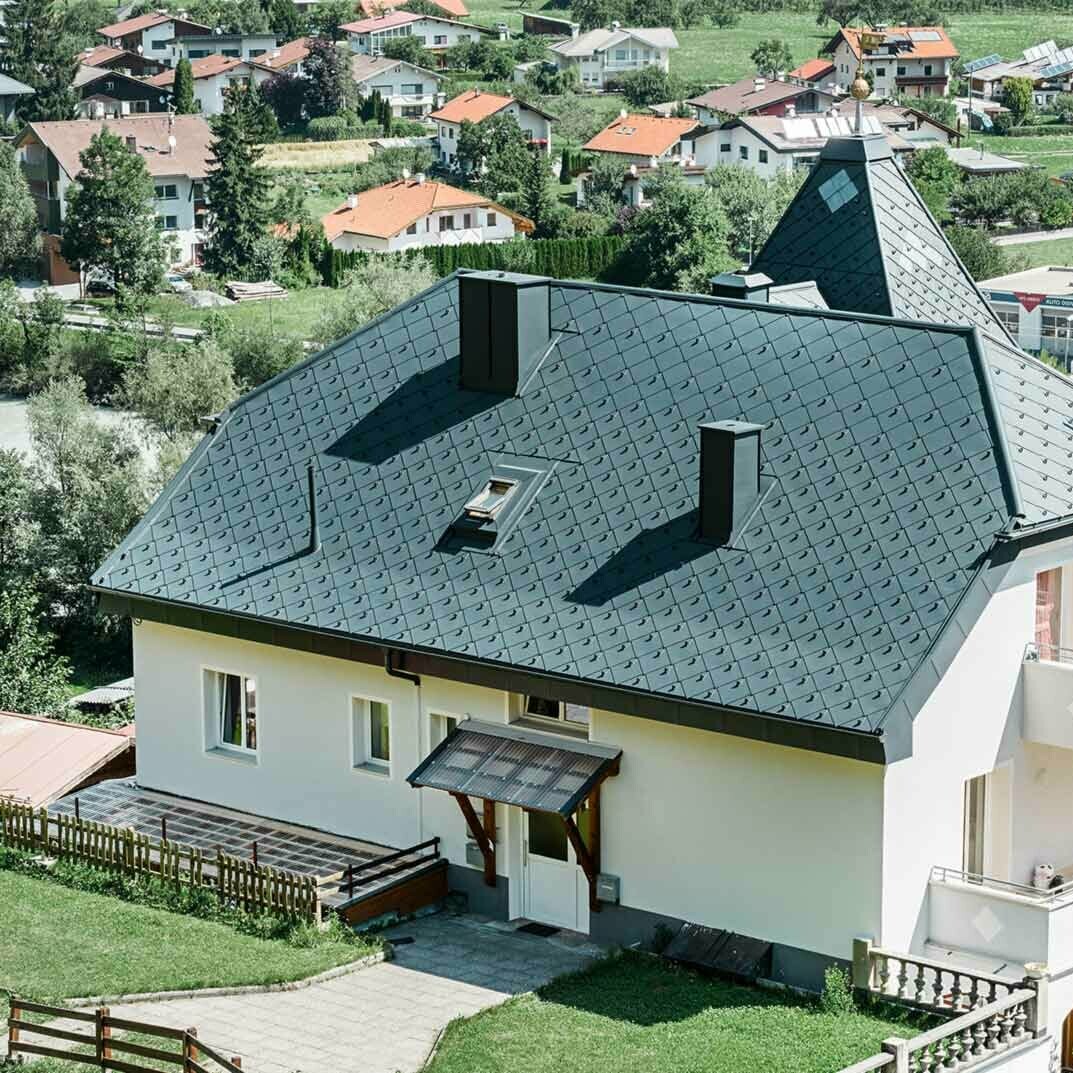

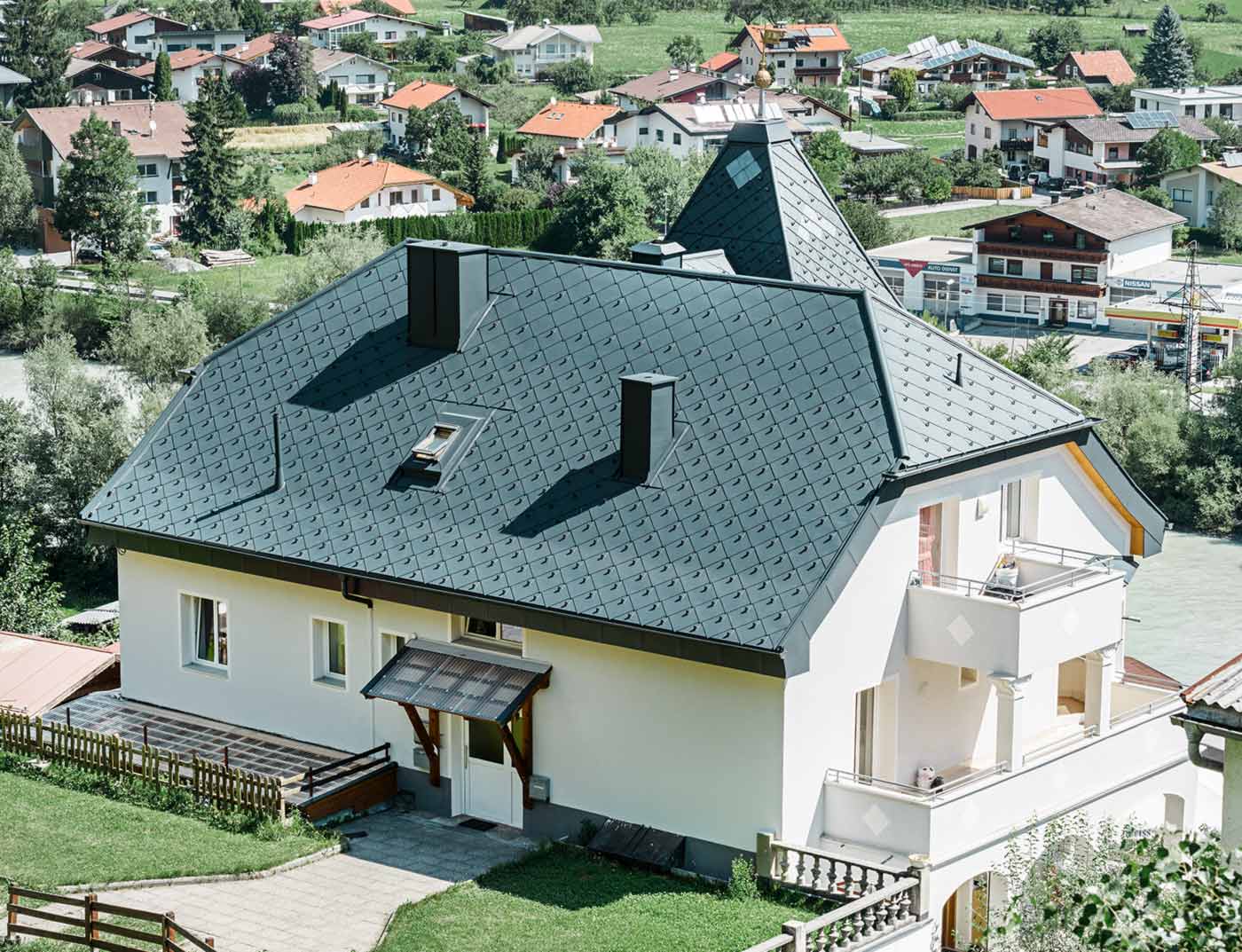

Valmet kuppeltag med tårn, der er beklædt med aluminiums tagrombe 44 × 44 i antracit.

Tagrombe 44x44

Minimum vægt, højeste håndteringseffektivitet: Tagrombe 44x44 giver mulighed for hurtig og omkostningsgunstig montering.

+6
Læs videre

Med PREFA aluminiumstagrombe i formatet 44x44 cm afgiver PREFA igen en kraftig, innovativ kreativitetsimpuls. Den forstørrede fladestruktur tillader frit spil fra traditionel form og moderne betoninger uden at give afkald på lang levetid og ekstrem vejrbestandighed. Den nye PREFA designtagrombe imponerer både med sin lave vægt og sin højeste håndteringseffektivitet: De integrerede fastgørelseslister giver mulighed for hurtig og omkostningsgunstig montering af tag- og facadeelementerne.

  • Optisk afstemt design
  • Nyt monteringssystem – det nye monteringssystems integrerede fastgørelsesliste gør hurtig opsætning mulig
  • Systemoptimering
  • Farvesortiment 10 standardfarver - overflade stucco
  • På forespørgsel fås også i en glat udgave

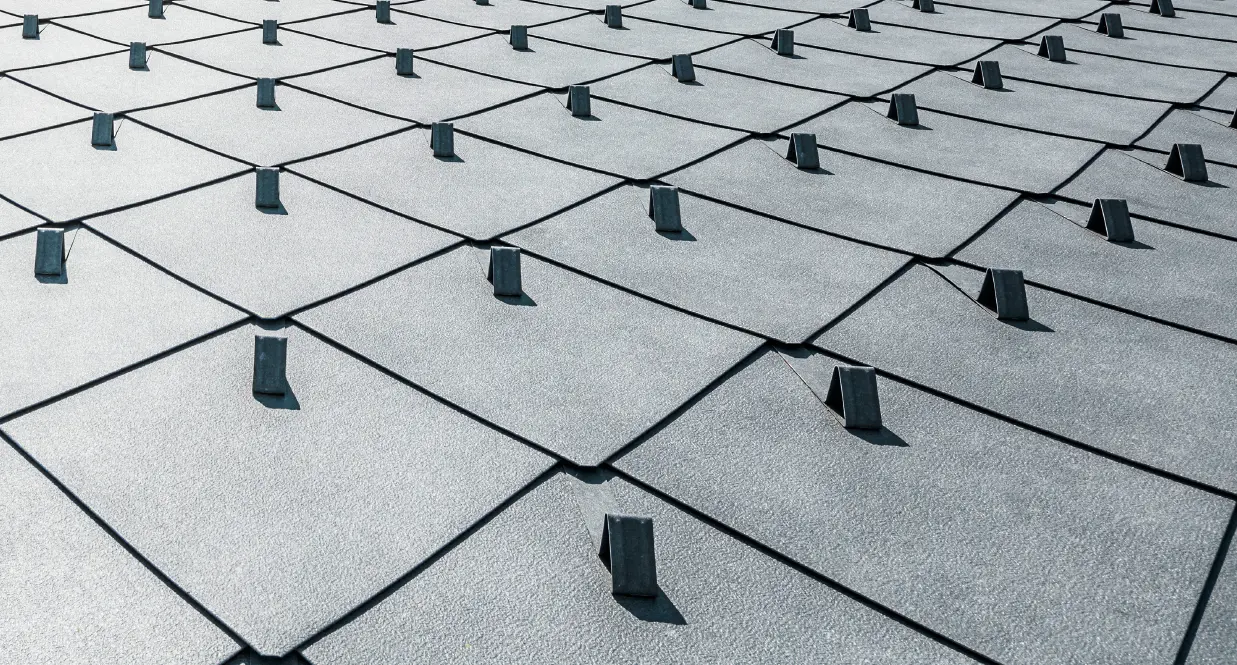

Detailansicht derPREFA Dachraute im Format 44 × 44 cm mit stucco Oberfläche in P.10 Steingrau mit Schneestoppern

Farveoversigt (10)

Produktet kan fås i følgende farver

farve

betegnelse

~ RAL

01 Braun

P.10 brun

7013

02 Anthrazit

P.10 antracit

7016

03 Schwarz

P.10 sort

9005

04 Ziegelrot

P.10 teglrød

8004

05 Oxydrot

P.10 oxidrød

3009

06 Moosgrün

P.10 mosgrøn

6005

07 Hellgrau

P.10 lys grå

7005

11 Nussbraun

P.10 nøddebrun

8019

PREFA dunkelgrau ähnlich DB 703 oder RAL 7043

P.10 mørk grå

7043

43 Steingrau

P.10 stengrå

7031

Henvisninger

  • De anførte RAL-værdier er kun tilnærmelsesværdier (~), som til dels kan afvige kraftigt fra den originale PREFA farve og som under særlige omstændigheder ikke gengiver den subjektive farvefornemmelse.
  • Der kan først og fremmest ikke fastlægges værdier for farvekvaliteten P.10 pga. overfladernes struktur.
  • Naturblank: Ændringer i overfladerne pga. forarbejdning og miljøindvirkninger falder ikke under garantien. Se også informationsbladet.
  • Ved metallic-farver kan der forekomme farveforskelle.
  • Der skal derfor altid bruges en original mønsterprøve til en nøjagtig fastlæggelse af farven på komponenter, der skal opsættes sammen.

Teknisk info

Materiale

coatet aluminium, 0,7mm tykt, coil coating belægning

Standardoverflade

stucco

Mål

437×437mm i opsat flade (ca. 5stk./m²)

Vægt

ca. 2,6kg/m²

Tagets minimumshældning

12° (ca. 21%): ved en spærlængde op til 7m

14° (ca. 25%): ved en spærlængde fra 7 til 12m

16° (ca. 29%): ved en spærlængde på over 12m

Underkonstruktion og skillelag*

På fuld forskalling (mindst 24mm); fra en snenormallast på 3,25kN/m² eller i terrænkategorier 0, I eller II skal der opsættes et bitumenskillelag under en opsætning på fuld forskalling.

*Overhold nationale standarder og fagregler.

Grundlæggende fastgørelse

direkte, 4PREFA rillesøm per tag- og vægrombe 44×44 (dvs. 20PREFA rillesøm per m²)

Design og anvendelse

Tilbehør

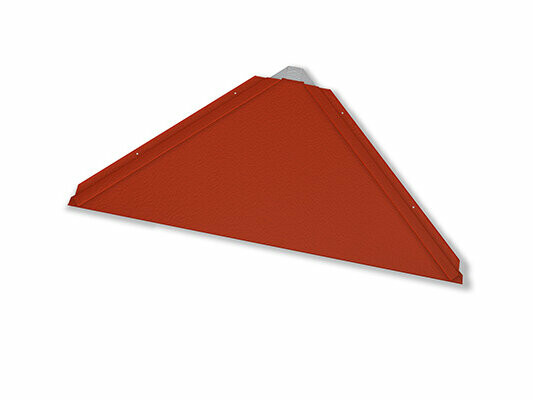

Startplade til tagrombe 44 × 44

-

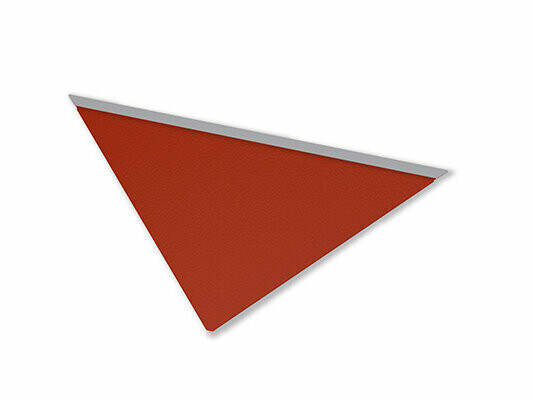

Endeplade til tagrombe 44 × 44

-

Kantstrimler til tagspån, tagspån DS.19, tagromber, tagplader R.16 og tagpanel FX.12

1800 × 158 × 1,00 mm, forhullet

Jet-ventilator

3.000 × 1,00 mm, 1.200 × 1,00 mm, selvbærende Jet-ventilator til ventilerede tage

Jet-ventilator startstykke

-

Rygnings- og mønningsrytter

500 × 1,00 mm

Rygningsrytter startstykke

-

Vindskede

95 × 2.000 × 0,70 mm, med hæftestrimler

Sikkerhedsskotrende

3.000 mm, kantet med dobbeltfals

Fuglebeskyttelsesgitter

125 × 2.000 × 0,7 mm, med runde huller Ø 5/7 mm

Ventilationsbånd

med firkantede huller 6 mm, i farverne brun/anthracit og lysegrå/lysegrå, dimensioner: 1,00 × 250 mm und 1,00 × 333 mm

Indløbsplade

230 × 2.000 × 0,70 mm

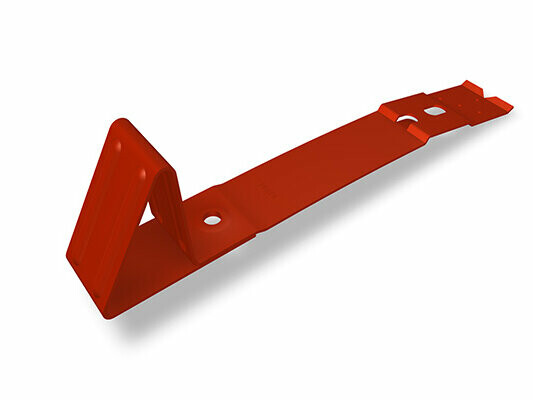

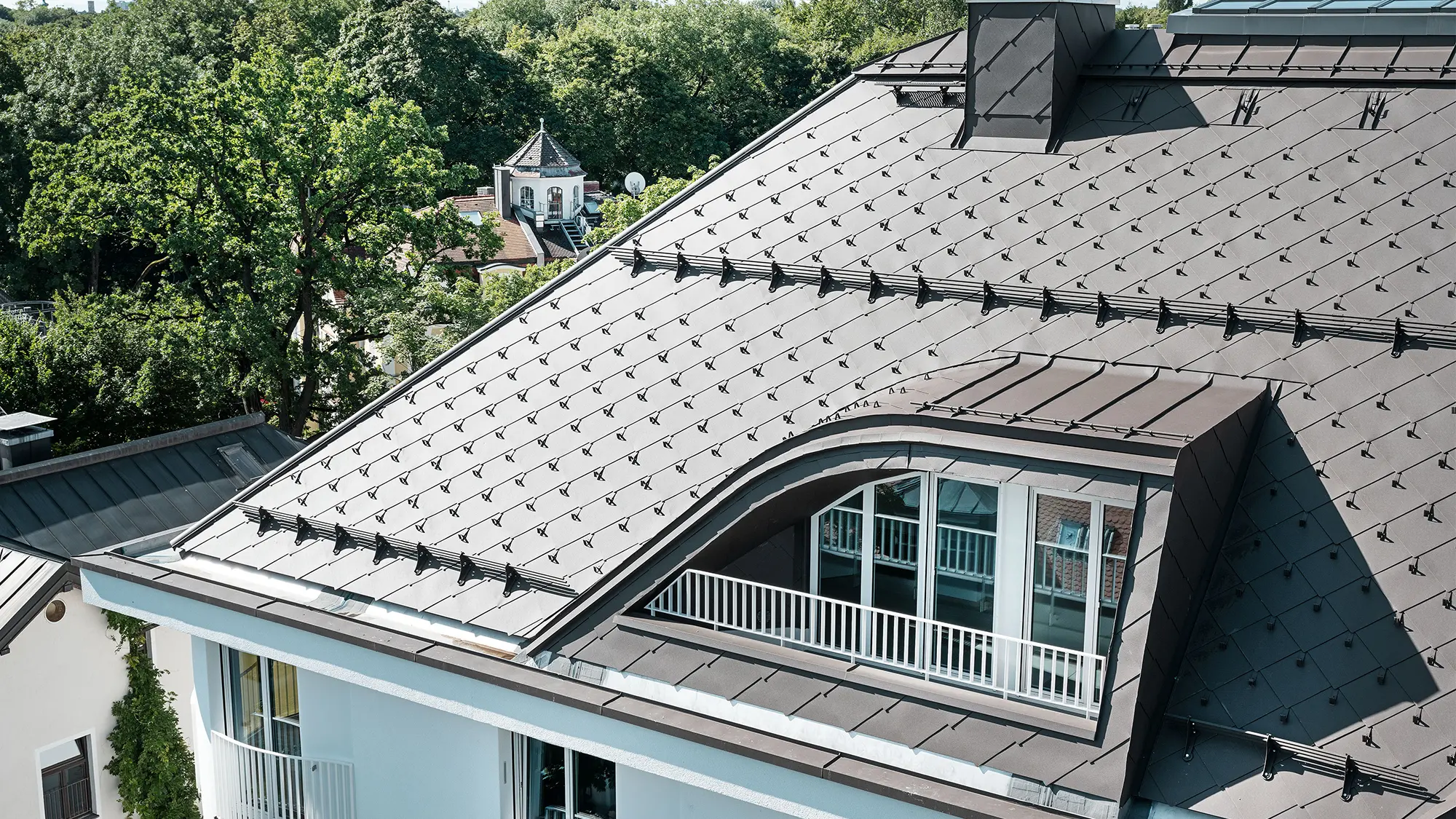

Snestopper til tagrombe 44 × 44

-

Snegittersystem

3 gennemtræksåbninger til ilægningsprofiler

Haken XL für Schneerechensystem

mit 5 Durchzügen, optimal für PV-Aufdachanlagen

Ilægningsprofil

3.000 mm; 25/25

Isklo

Passer til ilægningsprofil

Afslutning til snegittersystem

Afslutningselement til ilægningsprofil

Abschluss XL für Schneerechensystem

für Einlegeprofil

Solarhalter für Photovoltaikanlagen auf PREFA Dächern inklusive Abdeckkappe

Solarholder med dækkappe

længde: 260 mm

Solarholder Sunny

Egnet til alle små PREFA formater og systemer med stående fals

Solarholder Fix

Egnet til alle små PREFA formater. Kun egnet til forarbejdning af PREFA profilskinne. Kan ikke bruges til andre produkter. · Kan skrues på i begge sider og letter monteringen af profilskinner

Solarholder Vario

Egnet til alle små PREFA formater. Kun egnet til forarbejdning af PREFA profilskinne. Kan ikke bruges til andre produkter

Bjergsnefangstøtte

Til rundtræsdiameter på 140 mm

Enkelttrin

Justerbar til taghældninger fra 12° til 60°; kontrolleret iht. EN 516‑1‑A

Støtte til installationsgang på en foddel

250 mm; taghældninger 12°-55°; kontrolleret iht. EN 516‑1‑A.

Støtte til installationsgang på to foddel

360 mm; taghældninger 12°-55°; kontrolleret iht. EN 516‑1‑B

Installationsgang

250 × 420 mm, 250 × 600 mm, 250 × 800 mm, 250 × 1.200 mm, 360 × 800 mm, 360 × 1.200 mm; kontrolleret iht. EN 516‑1‑A hhv. EN 516‑1‑B

Forbinder til installationsgang

-

Sikkerhedskrog til tag

I henhold til EN 517 – B

Sikkerhedstagkrog på foddele

I henhold til EN 517 – B

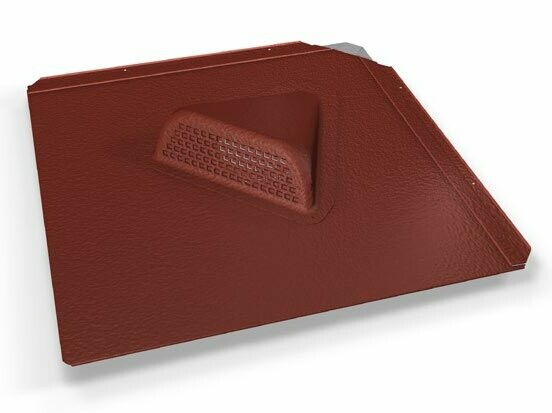

Froschmaulluke für Dachraute 44 x 44

437 x 437 mm, Lüftungsquerschnitt: ca. 30 cm²

Frømundslugekappe

Til pånitning og klæbning, Ventilationstværsnit: ca. 30 cm²

Udluftningshætte

Ø 100 mm, taghældning: fra 12°

Udluftningsrør

Ø 100 mm, Ø 120 mm; inkl. EPDM-tætning og afdækning

Foldemanchet 100

Ø 100 – 130 mm, permanent elastisk EPDM-manchet til taggennemføringer i undertaget

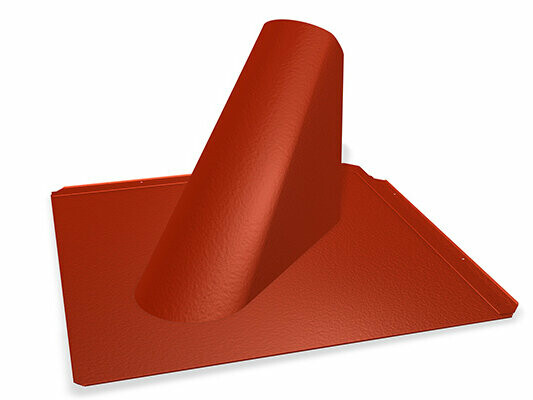

Indfatningsplade til tagrombe 44 × 44

Til rørgennemføringer på ⌀ 80 til 125 mm og taghældninger fra 12° til 52°

Indfatningsplade til falsning af profiler

til rørgennemføringer på ⌀ 80 til 125 mm, til taghældninger fra 12° til 52°

Universalindfatning 2-delt

Til rørgennemføringer på ⌀ 40 til 120 mm; til taghældninger fra 12° til 52°

Underlagsplade til tagrombe 44 × 44 og tagspån DS.19

længde: 680 mm, bredde: 125 mm

Indfatning vario

bredde: 120 – 600 mm, 600 – 1.020 mm, variable længde: 150 til 980 mm, til taghældninger fra 12° til 55°

Tagluge

-

Vinduesindfatninger til ROTO og ROTO-Q-serie

Fås i mange dimensioner

Vinduesindfatninger til velux

Fås i mange dimensioner

Skorstenshætte

700 × 700 mm, 800 × 800 mm, 1000 × 700 mm, 1100 × 800 mm, 1500 × 800 mm

Taglederholder til lynafleder

Klemmeområde: 2 – 8 mm; Holder til runde ledere: Ø 8 mm

Specialklæbersæt

Indhold: 1 patron PREFA specialklæber (290 ml); 1 dåse rensevæske (60 ml); 1 sandpapir; 1 rengøringsklud; 2 adapterdyser
