Tagpanel FX.12

Alsidig og langtidsholdbar: Alt efter lysindfaldet kan der opstå unikke effekter takket være de uregelmæssige kanter.

+6
Læs videre

Smart design møder teknisk finesse! Ved PREFA-tagpanel FX.12 handler det om et unikt tagelement, der takket være sine langs- og tværgående kanter, giver et særligt futuristisk overfladedesign. Takket være de uregelmæssige kanter opstår der (alt efter solindstråling) et levende spil med lys og skygger.

Kanterne har en væsentlig funktion ud over optikken: De afstiver panelerne og giver endnu større modstandsdygtighed. Et yderligere særkende er den koniske vinkelfals, der bruges til at holde den tværgående vinkelfals.

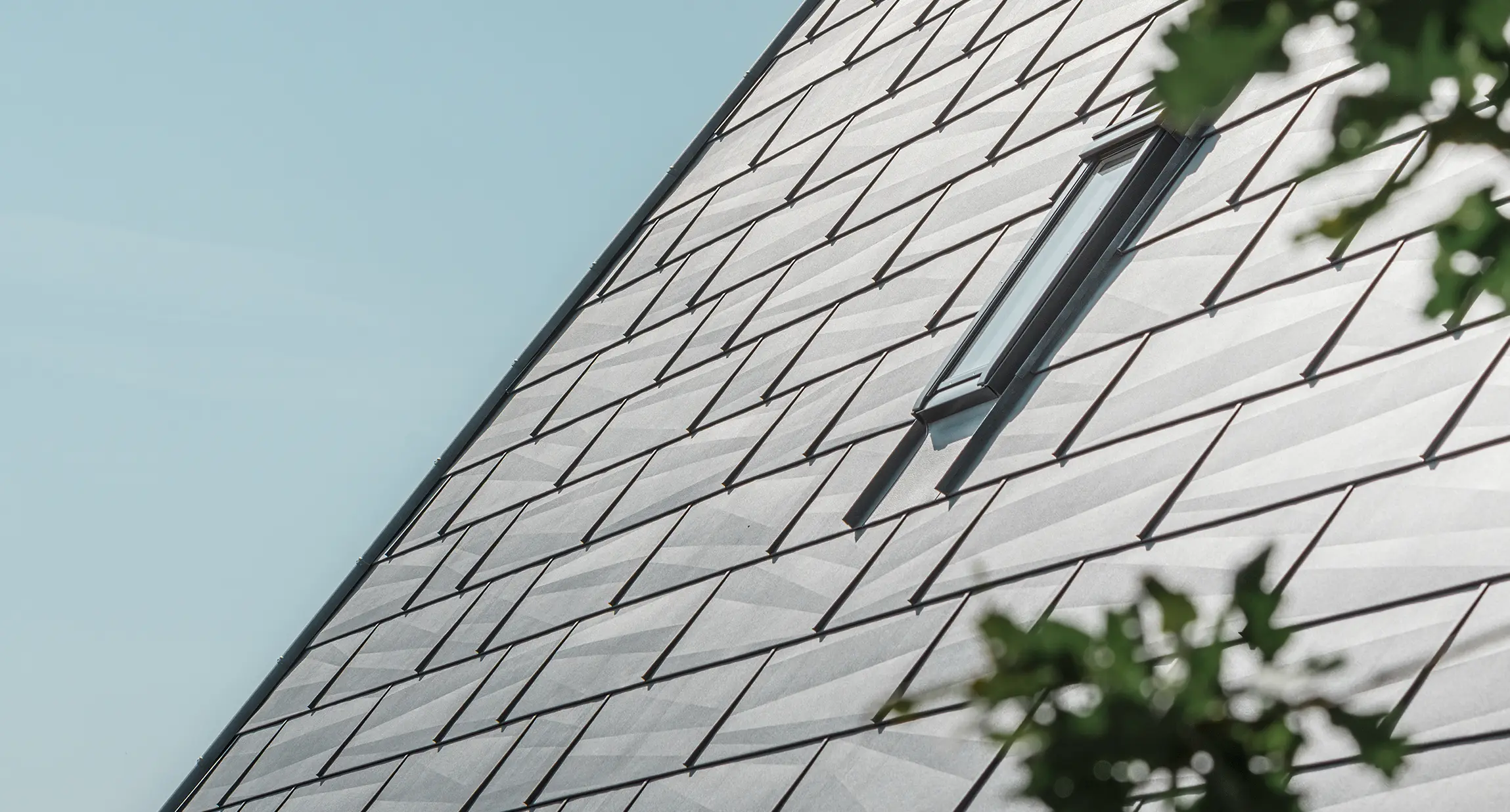

Nærbillede af PREFA-tagpanelet FX.12 i farven P.10 stengrå.

Fordele ved PREFA-tagpanel FX.12

Stort udvalg af farver

fås i mange standardfarver

Flere designmuligheder

2 formater (kort og lang) og variabel stødforskydning til uregelmæssig optik

40 års garanti

Stort udvalg af farver

fås i mange standardfarver

Flere designmuligheder

2 formater (kort og lang) og variabel stødforskydning til uregelmæssig optik

40 års garanti

Unik optik og høj modstandsdygtighed

De uregelmæssige kanter giver et levende spil af lys og skygge og afstiver desuden panelerne.

Hurtig montering

Kan monteres direkte på underkonstruktionen uden kramper.

Unik optik og høj modstandsdygtighed

De uregelmæssige kanter giver et levende spil af lys og skygge og afstiver desuden panelerne.

Hurtig montering

Kan monteres direkte på underkonstruktionen uden kramper.

Gør livet lettere for pladesmeden.

Ud over den individuelle optik giver FX.12 dog også mange praktiske fordele ved forarbejdningen – og opfylder dermed alle krav til det moderne, men også traditionelle pladesmedshåndværk. På grund af den direkte montering på den integrerede monteringsstrimmel er FX.12 ekstrem hurtig at montere. Desuden kræves der kun få plader på grund af det store format til at afdække omkring 1 m² tagflade.

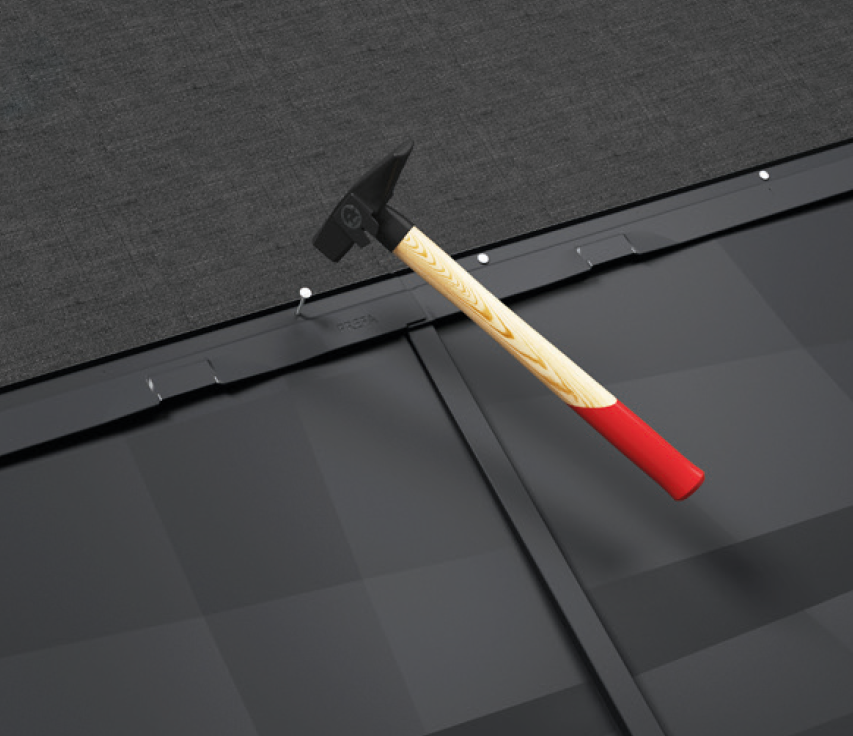

PREFA-tagpanel FX.12 fastgøres på underkonstruktionen ved hjælp af en monteringsliste og søm på produktet.

Eksperttip: Lyddæmpningslisten gør PREFA-tagpanelet FX.12 mere stille.

Aluminiumstage er mere støjsvage end deres rygte. Mennesker opfatter lyde forskelligt. Støjen holdes på et så lavt niveau som muligt ved, at PREFA-tagpanel FX.12 er udstyret med en lyddæmpningsliste (FD.TEC).

Farvetabel for PREFA-tagpanelet FX.12

Farvepaletten for PREFA-tagpanelet FX.12 går fra klassisk teglrød over moderne gråtoner til brune nuancer. Du kan vælge mellem følgende PREFA-tagfarver som standard:

Farveoversigt (10)

farve

betegnelse

~ RAL

01 Braun

P.10 brun

7013

02 Anthrazit

P.10 antracit

7016

03 Schwarz

P.10 sort

9005

04 Ziegelrot

P.10 teglrød

8004

05 Oxydrot

P.10 oxidrød

3009

06 Moosgrün

P.10 mosgrøn

6005

07 Hellgrau

P.10 lys grå

7005

11 Nussbraun

P.10 nøddebrun

8019

PREFA dunkelgrau ähnlich DB 703 oder RAL 7043

P.10 mørk grå

7043

43 Steingrau

P.10 stengrå

7031

Henvisninger

  • De anførte RAL-værdier er kun tilnærmelsesværdier (~), som til dels kan afvige kraftigt fra den originale PREFA farve og som under særlige omstændigheder ikke gengiver den subjektive farvefornemmelse.
  • Der kan først og fremmest ikke fastlægges værdier for farvekvaliteten P.10 pga. overfladernes struktur.
  • Naturblank: Ændringer i overfladerne pga. forarbejdning og miljøindvirkninger falder ikke under garantien. Se også informationsbladet.
  • Ved metallic-farver kan der forekomme farveforskelle.
  • Der skal derfor altid bruges en original mønsterprøve til en nøjagtig fastlæggelse af farven på komponenter, der skal opsættes sammen.

Lad dig inspirere af andre allerede gennemførte referenceprojekter.

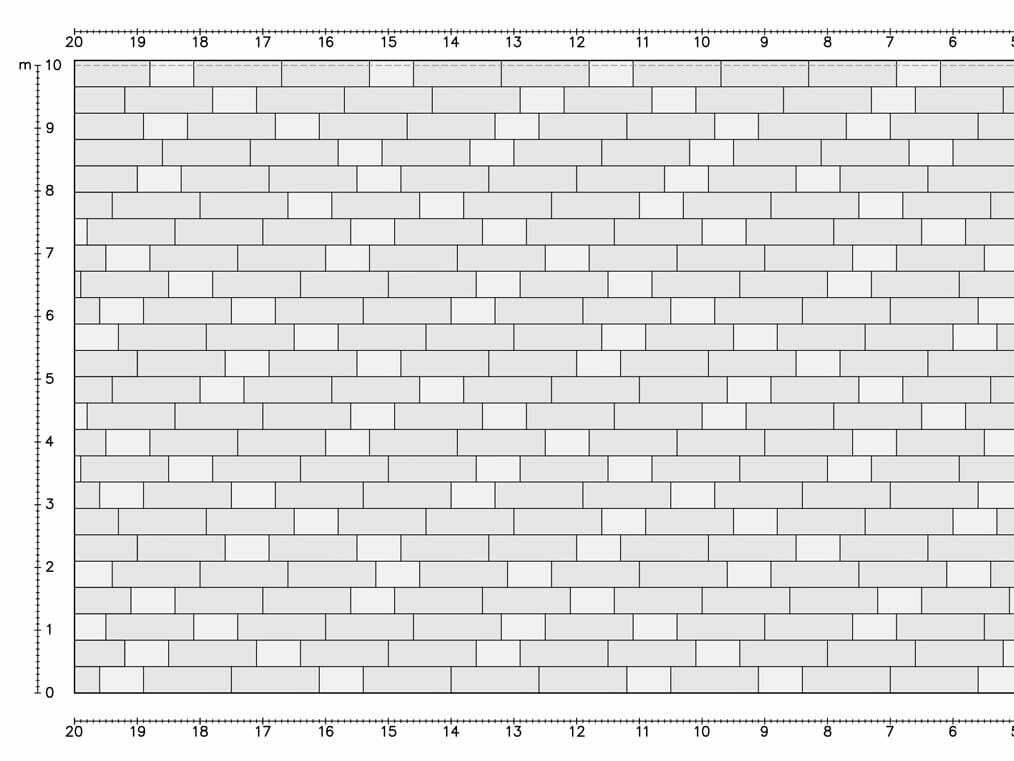

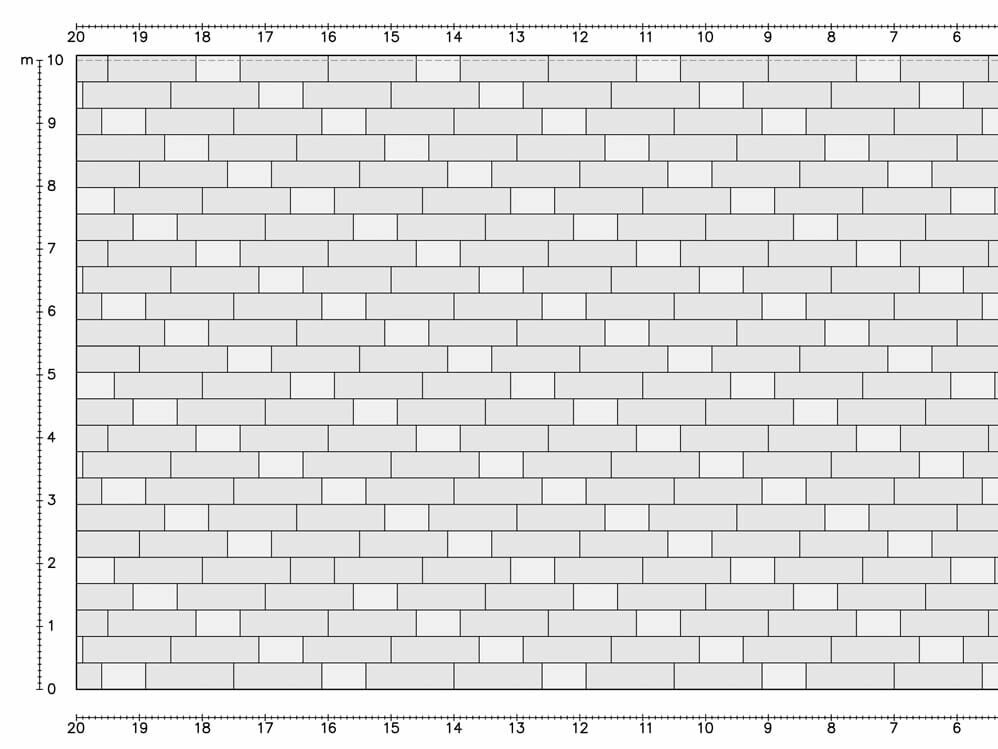

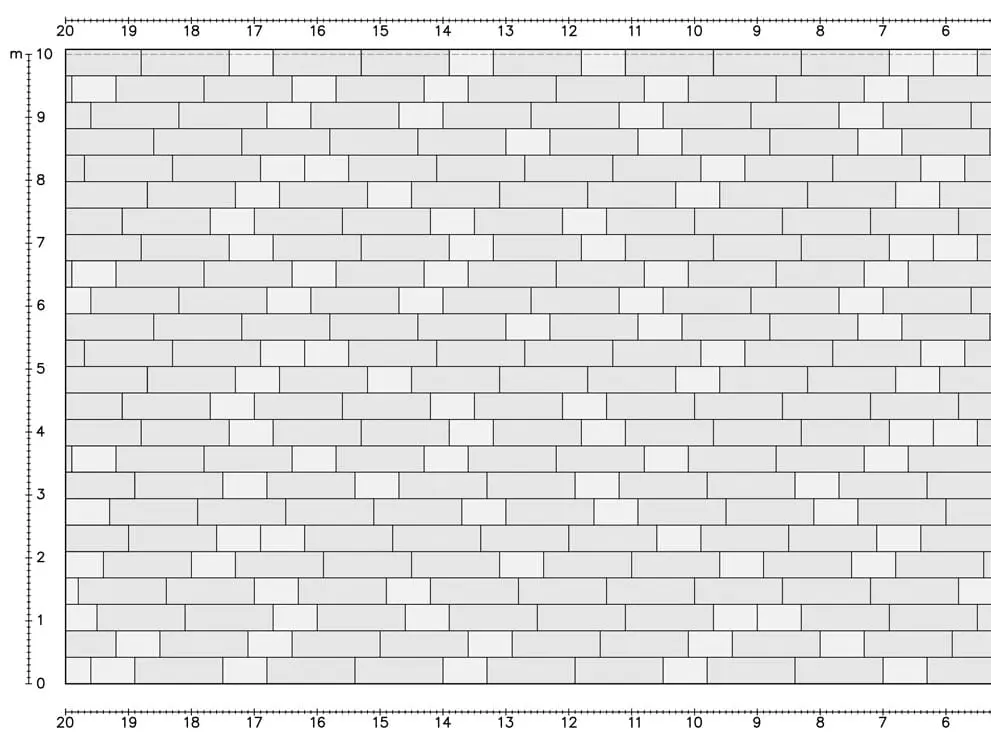

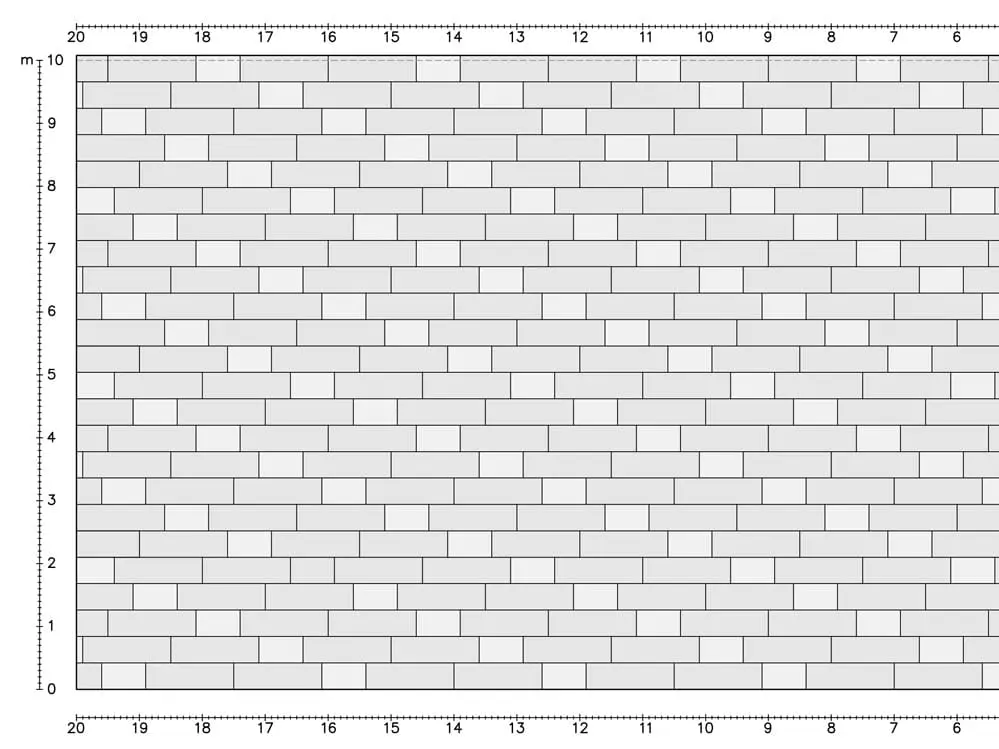

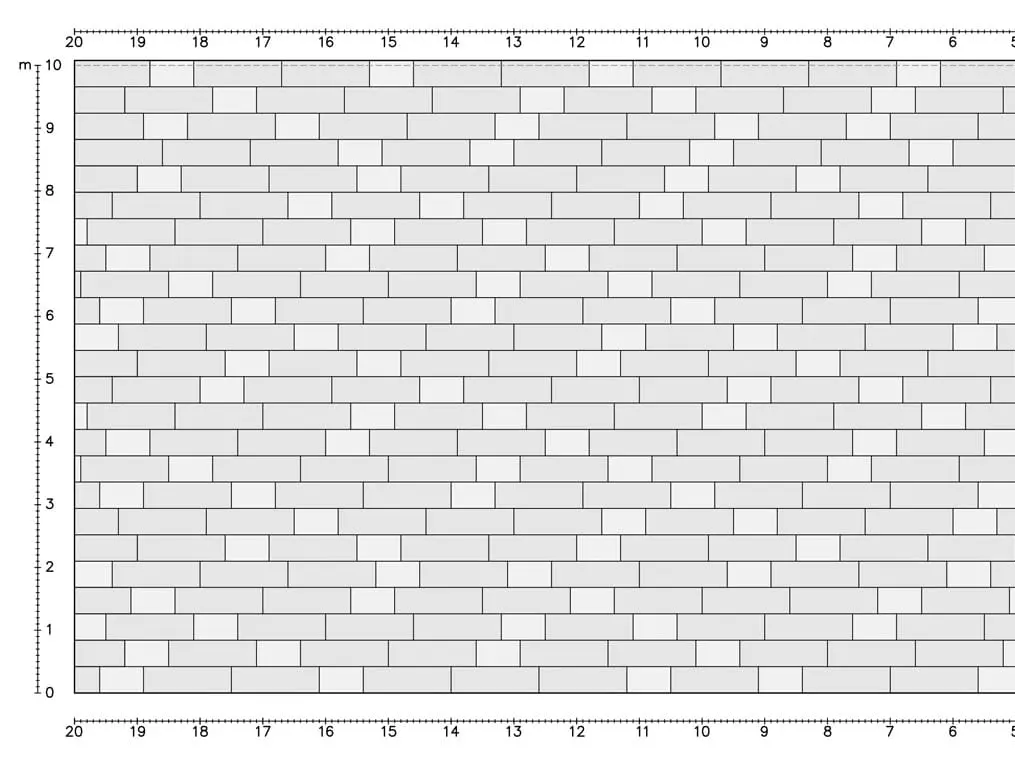

Det er ikke kun de uregelmæssige kanter og de derved opstående lyseffekter, som giver et visuelt højdepunkt. Desuden giver de to forskellige panelformater (kort og lang) mulighed for at præge tagets fremtoning. Vi har udarbejdet tre monteringseksempler til tagpanel FX.12 – naturligvis er også andre varianter mulige.

Det er også lige meget, om du skal have nyt tag eller ønsker at renovere dit gamle tag, finder du mange inspirerende projekter med PREFA-tagpaneler i aluminium i vores referencegalleri og renoveringsgalleri. Du kan også se nogle her med det samme:

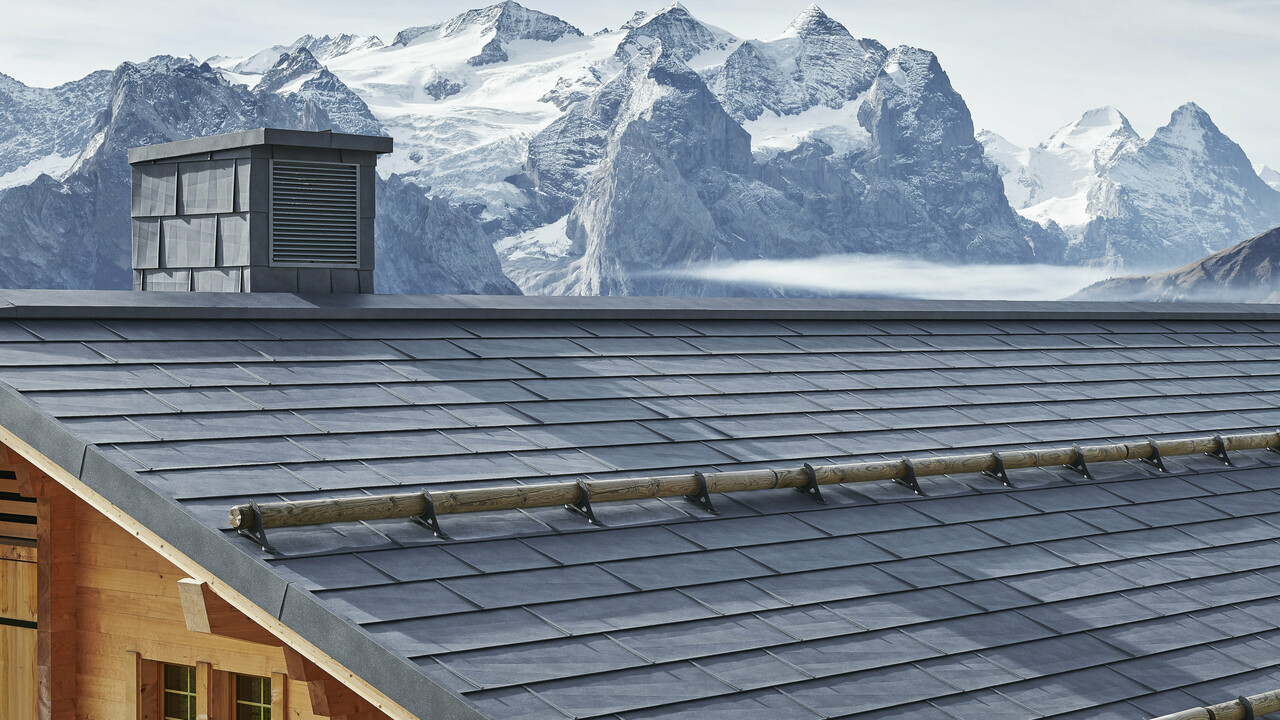

Hotel Reuti og bjergrestaurant Käserstatt blev bygget med meget træ og sten. For Hanspeter Wenger, daglig leder for Bergbahnen Meiringen-Hasliberg, er disse to nybyggerier i området særdeles vigtige, og han hyrede derfor arkitektbureauet Amstutz Abplanalp Birri fra Meiringen og arkitekten Jost Zumstein. PREFA-produkterne af høj kvalitet kan modstå disse forhold og beskytter bygningen mod skader.

Ved Käserstatt, i 1.850 meter over havets overflade, er der nogle gange op til tre meter sne og vindhastigheder på op til 150 kilometer i timen.

Hanspeter Wenger

Har du flere spørgsmål om PREFA-tagpanel FX.12?

Det ville være for let, hvis vi kunne give dig en samlet pris her eller kunne sige, at en tagplade eller en facadespån koster xy €. Så let er det desværre ikke, for et PREFA tag eller en PREFA facade skal beregnes meget omhyggeligt af vores fagopsættere.

Fundamentet for denne forordning er ÖVE/ÖNORM EN 62305-3, der gælder i Østrig. Derfor skal der tages hensyn til landespecifikke standarder og forskrifter. I henhold til standarden ÖVE/ÖNORM EN 62305-3 betragtes metaltage som en naturlig del af lynafledersystemet.

Pga. den lave vægt er PREFA tagplader, tagspåner og tagromber, tagpaneler FX.12 fremragende til dækning af eksisterende, gamle tage. Monteringen på det eksisterende tag som f.eks. bitumenspåner og bitumenbaner kan hurtigt udføres. Forudsætningen for en mulig overdækning er en intakt underkonstruktion, den rigtige taghældning og forudsætningerne for byggefysiske grundlag!

Hvis funktionsevnen ikke er reduceret efter kraftig hagl, men der forekommer mangler i form af lette buler, skal man være opmærksom på, at i specielle tilfælde også optiske beskadigelser medforsikres. Ved eksisterende forsikringer skal man være opmærksom på, at der ikke foreligger ansvarsfraskrivelse for optiske skader.

Ødelæggelsen af metaller forårsaget af kemiske eller elektrokemiske reaktioner med deres omgivelser betegnes som korrosion af metallerne. Den bedst kendte type korrosion er rust på jern.

Aluminiumsmaterialer er overvejende korrosionsbestandige og rustfri!

Tekniske oplysninger

Materiale

coatet aluminium, 0,7mm tykt, coil coating belægning

Mål

700×420mm i opsat flade (3,4stk./m²)

1.400×420mm i opsat flade (1,7stk./m²)

Vægt

ca. 2,4-2,5kg/m²

Tagets minimumshældning

17° (ca. 31%)

Underkonstruktion og skillelag*

På fuld forskalling (mindst 24mm); fra 17 til 25° skal der udlægges et bitumenskillelag; fra en snenormallast på 3,25kN/m² eller i terrænkategorier 0, I eller II skal der opsættes et bitumenskillelag på fuld forskalling.

*Overhold nationale standarder og fagregler.

Grundlæggende fastgørelse

direkte, med 3PREFA rillesøm per tagpanel FX.12 lille, med 5PREFA rillesøm per tagpanel FX.12 stor (dvs. ca. 8 til 10PREFA rillesøm per m²)

PREFA-aluminiumstage lægges med en ventileret underkonstruktion, hvor tagdækningen og det varmeisolerende lag er adskilt af et ventileret mellemrum. På den måde kan f.eks. opstået kondensvand ledes væk igen.

Tagbeklædningen ventileres for det meste som vist på det første billede. Men også hele loftrummet kan ventileres (se det andet billede).

Planlægning og anvendelse

Her finder vores blikkenslagere og arkitekter udbudstekster og detaljer om PREFA-tagpanel FX.12 til download.

Særlige oplysninger til vores arkitekt- og planlægningsbureauer: Du finder desuden 3D- og BIM-data samt teksturer vedrørende vores produkter her: digital planlægning

Tilbehør

Herefter finder du en liste over det passende tilbehør til PREFA-tagpanel FX.12 – lige fra kantplader og jetventilatorer til tagsikkerhedsprodukter som snestoppere og løbegange. Du finder tagrender og nedløbsrør, som matcher i farven, under "Tagafvanding". Også facadesystemer, højvandsbeskyttelse og solcelleprodukter indgår i PREFAs sortiment.

Du kan finde en komplet og detaljeret liste over tilbehørsprodukter i vores prisliste (kun for produktionsvirksomheder).

Kantstrimler til tagspån, tagspån DS.19, tagromber, tagplader R.16 og tagpanel FX.12

1800 × 158 × 1,00 mm, forhullet

Jet-ventilator

3.000 × 1,00 mm, 1.200 × 1,00 mm, selvbærende Jet-ventilator til ventilerede tage

Jet-ventilator startstykke

-

Rygnings- og mønningsrytter

500 × 1,00 mm

Rygningsrytter startstykke

-

Vindskede

95 × 2.000 × 0,70 mm, med hæftestrimler

Sikkerhedsskotrende

3.000 mm, kantet med dobbeltfals

Fuglebeskyttelsesgitter

125 × 2.000 × 0,7 mm, med runde huller Ø 5/7 mm

Ventilationsbånd

med firkantede huller 6 mm, i farverne brun/anthracit og lysegrå/lysegrå, dimensioner: 1,00 × 250 mm und 1,00 × 333 mm

Indløbsplade

230 × 2.000 × 0,70 mm

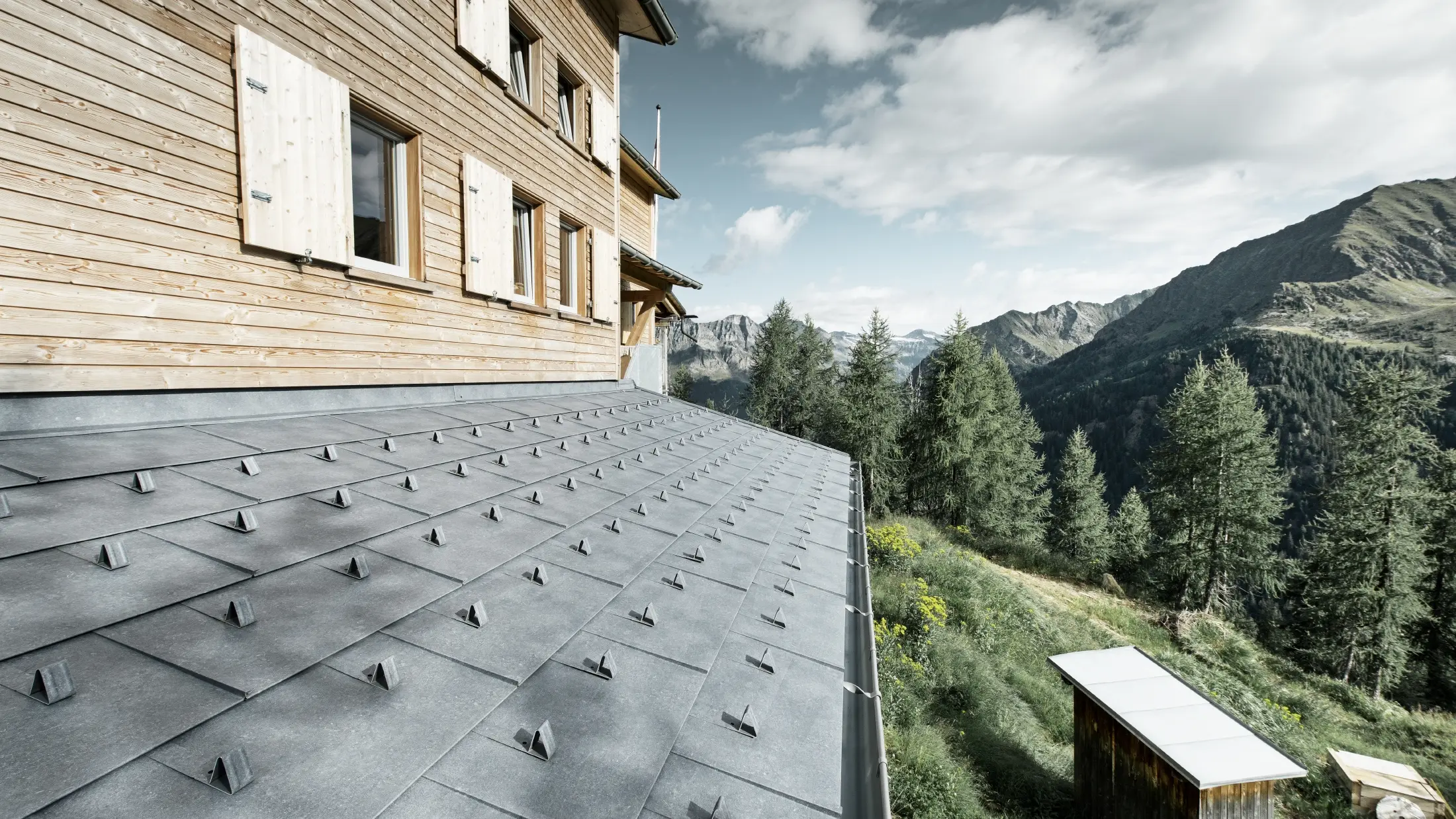

Snestopper til R.16, FX.12 und DS.19

-

Snegittersystem

3 gennemtræksåbninger til ilægningsprofiler

Haken XL til snegittersystem

med 5 gennemgange, optimal til PV-taganlæg

Ilægningsprofil

3.000 mm; 25/25

Isklo

Passer til ilægningsprofil

Afslutning til snegittersystem

Afslutningselement til ilægningsprofil

Afslutning XL til snegittersystem

til ilægningsprofil

Bjergsnefangstøtte

Til rundtræsdiameter på 140 mm

Solarhalter für Photovoltaikanlagen auf PREFA Dächern inklusive Abdeckkappe

Solarholder med dækkappe

længde: 260 mm

Solarholder Sunny

Egnet til alle små PREFA formater og systemer med stående fals

Solarholder Fix

Fast montering af solarmoduler på PREFA Kleinformat-tagsystemer. Fås med og uden krydsforbinder. Kun egnet til forarbejdning af PREFA-profilskinne; ikke kompatibel med andre produkter.

Solarholder Vario

Variabel montering af solarmoduler på PREFA Kleinformat-tagsystemer. Fås med og uden krydsforbinder. Kun egnet til forarbejdning af PREFA-profilskinne; ikke kompatibel med andre produkter.

Enkelttrin

Justerbar til taghældninger fra 12° til 60°; kontrolleret iht. EN 516‑1‑A

Støtte til installationsgang på en foddel

250 mm; taghældninger 12°-55°; kontrolleret iht. EN 516‑1‑A.

Støtte til installationsgang på to foddel

360 mm; taghældninger 12°-55°; kontrolleret iht. EN 516‑1‑B

Installationsgang

250 × 420 mm, 250 × 600 mm, 250 × 800 mm, 250 × 1.200 mm, 360 × 800 mm, 360 × 1.200 mm; kontrolleret iht. EN 516‑1‑A hhv. EN 516‑1‑B

Forbinder til installationsgang

-

Sikkerhedskrog til tag

I henhold til EN 517 – B

Sikkerhedstagkrog på foddele

I henhold til EN 517 – B

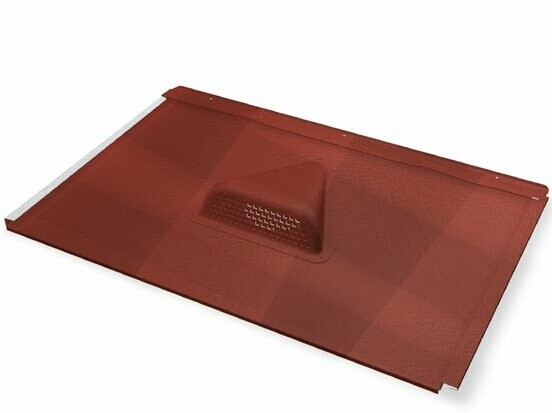

Frømundsluge til tagpanel FX.12 (lille)

700 × 420 mm, ventilationstværsnit ca. 30 cm²

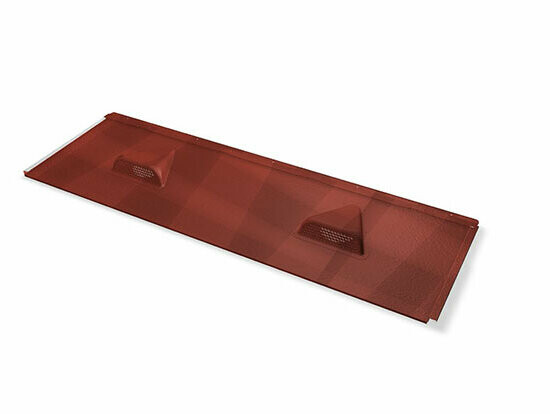

Frømundsluge til tagpanel FX.12 (stor)

1400 × 420 mm, ventilationstværsnit ca. 60 cm²

Frømundslugekappe

Til pånitning og klæbning, Ventilationstværsnit: ca. 30 cm²

Udluftningshætte

Ø 100 mm, taghældning: fra 12°

Udluftningsrør

Ø 100 mm, Ø 120 mm; inkl. EPDM-tætning og afdækning

Foldemanchet 100

Ø 100 – 130 mm, permanent elastisk EPDM-manchet til taggennemføringer i undertaget

Indfatningsplade til R.16 og FX.12

Til rørgennemføringer på ⌀ 80 til 125 mm og taghældninger fra 17° til 52°

Indfatningsplade til falsning af profiler

til rørgennemføringer på ⌀ 80 til 125 mm, til taghældninger fra 12° til 52°

Universalindfatning 2-delt

Til rørgennemføringer på ⌀ 40 til 120 mm; til taghældninger fra 12° til 52°

Underlagsplade

længde: 540 mm, bredde: 125 mm

Indfatning vario

bredde: 120 – 600 mm, 600 – 1.020 mm, variable længde: 150 til 980 mm, til taghældninger fra 12° til 55°

Tagluge

-

Vinduesindfatninger til ROTO og ROTO-Q-serie

Fås i mange dimensioner

Vinduesindfatninger til velux

Fås i mange dimensioner

Skorstenshætte

700 × 700 mm, 800 × 800 mm, 1000 × 700 mm, 1100 × 800 mm, 1500 × 800 mm

Taglederholder til lynafleder

Klemmeområde: 2 – 8 mm; Holder til runde ledere: Ø 8 mm

Specialklæbersæt

Indhold: 1 patron PREFA specialklæber (290 ml); 1 dåse rensevæske (60 ml); 1 sandpapir; 1 rengøringsklud; 2 adapterdyser
