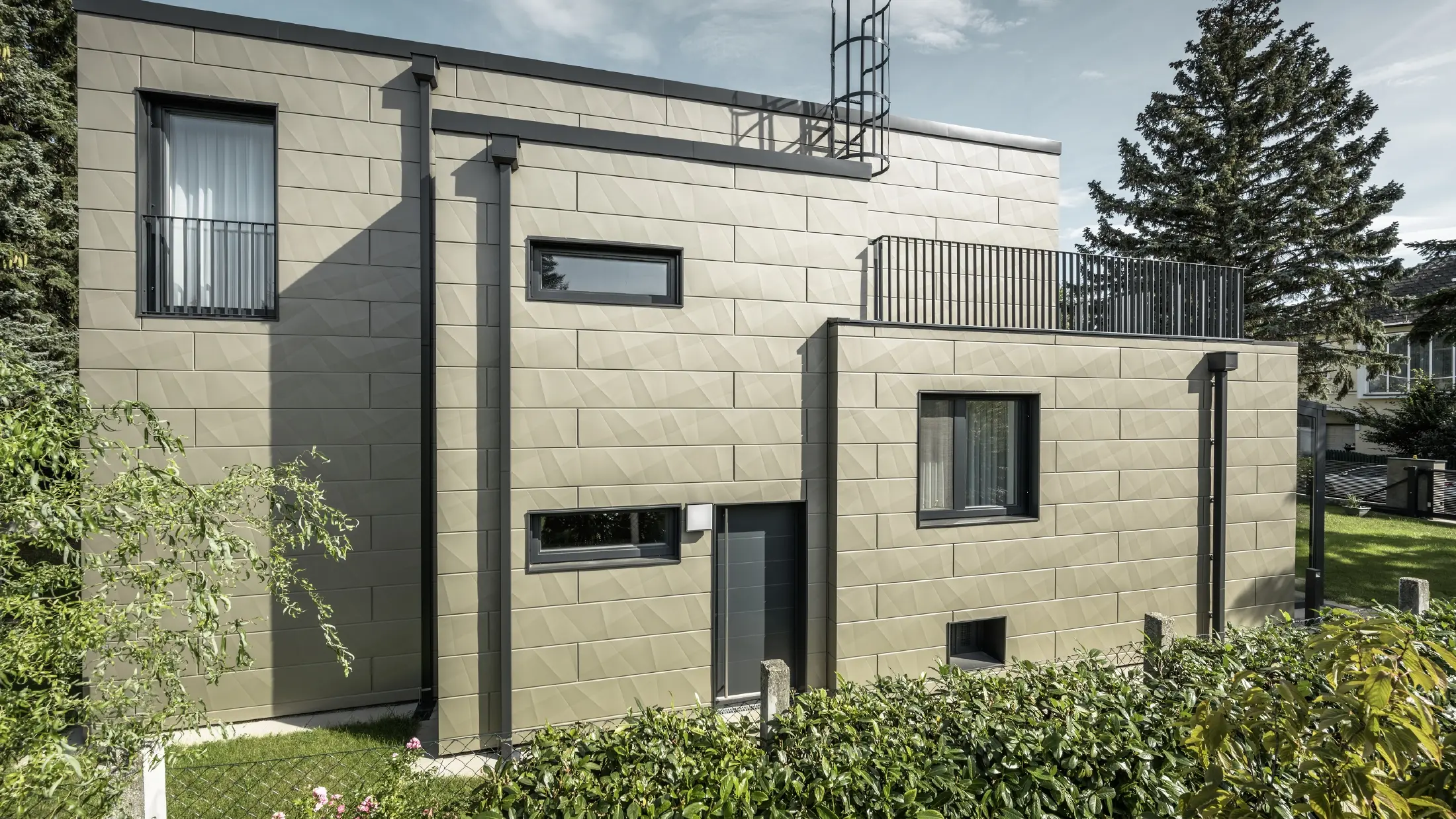

Nybyggeri med fladt tag, facaden er med Siding.X PREFA-facadepanel med kanter beklædt med bronze, indfatningerne samt det kantede nedløbsrør, PREFA-kvadratrøret, er lavet i antracit.

Kvadratrør

Kvadratisk, praktisk, flot! Det innovative tagafvandingssystem til moderne arkitektur.

+5
Læs videre

Det kvadratiske kompletsystem af aluminium sætter nye målestokke for tagafvanding. Gennem dets minimalistiske og elegante design er det optimalt til anvendelse til moderne byggeri. Nedløbsrøret kan integreres arkitektonisk perfekt og forskønner ethvert objekt. De innovative aluminiumsprodukter er ikke bare særligt robuste, men også optisk attraktive. Kvadratrørene passer perfekt ind i facaden takket være holderne på bagsiden – uden synlige fastgørelser.

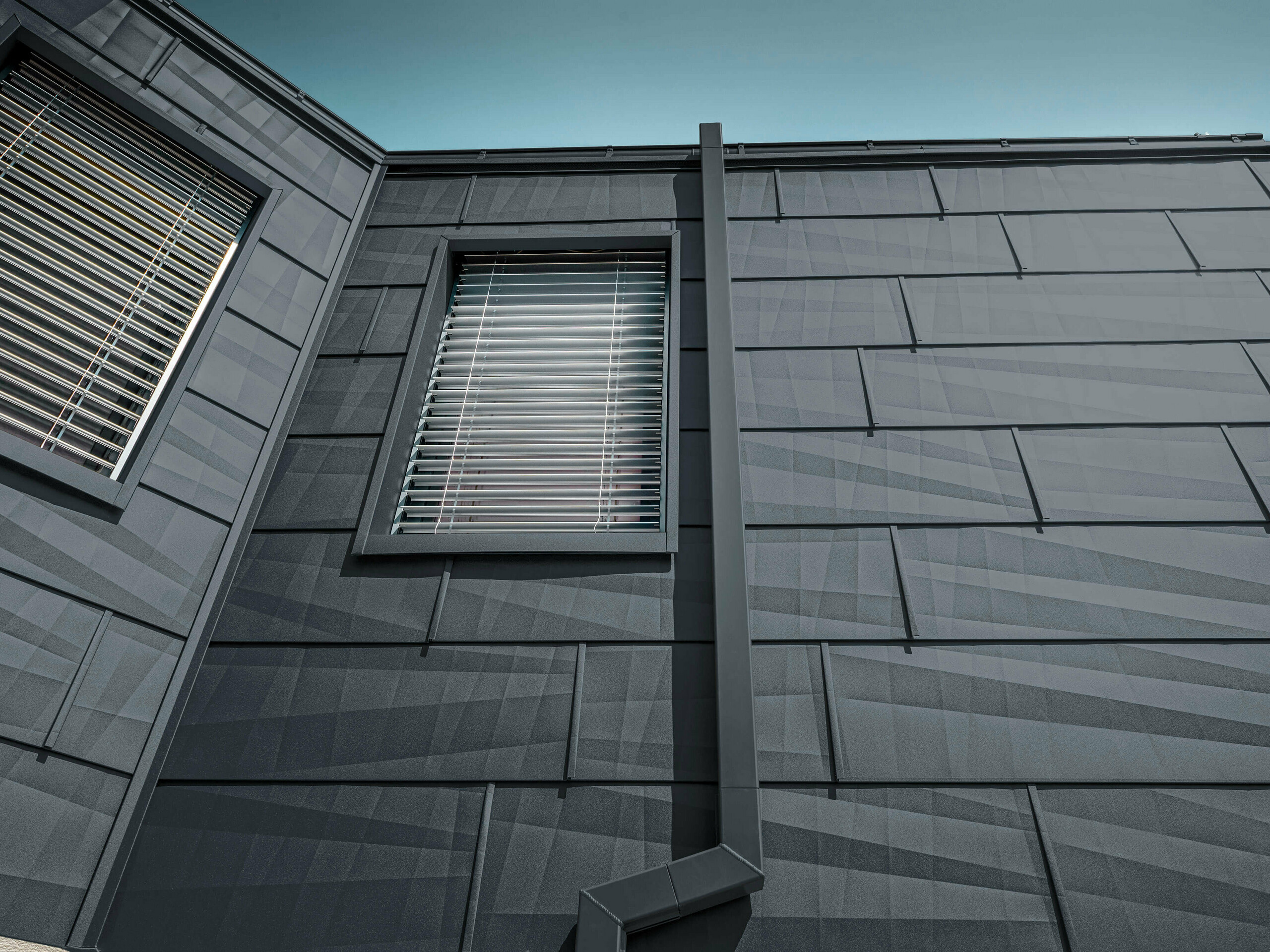

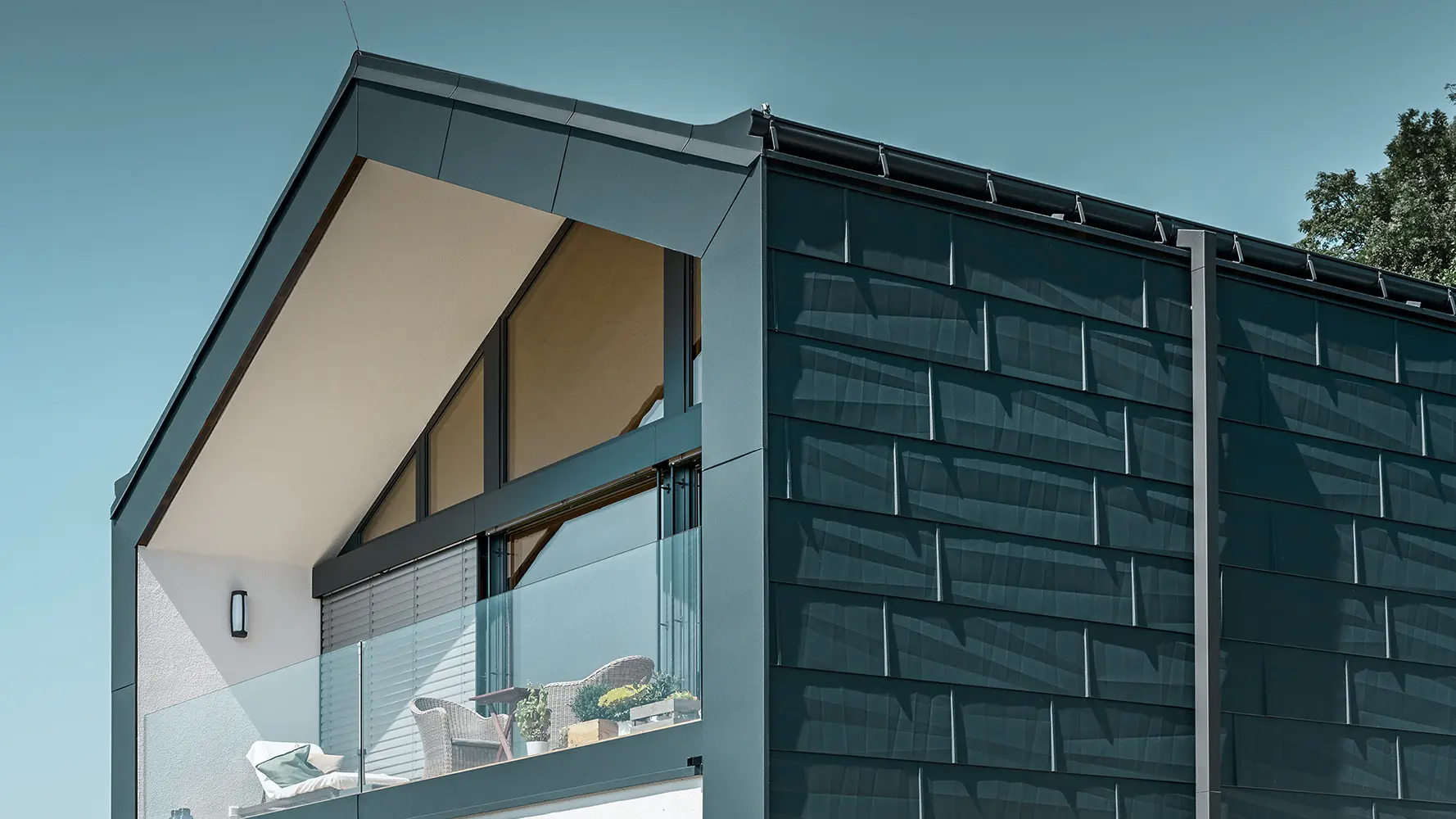

Facade beklædt med PREFA-facadepanel FX.12 i antracit, alupaneler på facaden med kantet nedløbsrør, kvadratrør, i antracit fra PREFA.

Fordelene ved PREFA-kvadratrøret

Ikon for fordele

Skjult fastgørelse

gennemgående holder til holdeklemmer på bagsiden.

Ikon for fordele

Reduceret og elegant design

egnet til anvendelse i moderne byggeri

Ikon for fordele

Robust udførelse

gennem 1,6 mm tykke og pulverbelagte ekstruderede profiler

Ikon for fordele

Skjult fastgørelse

gennemgående holder til holdeklemmer på bagsiden.

Ikon for fordele

Reduceret og elegant design

egnet til anvendelse i moderne byggeri

Ikon for fordele

Robust udførelse

gennem 1,6 mm tykke og pulverbelagte ekstruderede profiler

Ikon for fordele

Intet udløb af tungmetaller

Ikon for fordele

40 års garanti

Ikon for fordele

Intet udløb af tungmetaller

Ikon for fordele

40 års garanti

Robust udførelse

De innovative aluminiumsprodukter overbeviser med deres robuste udførelse. Dermed egner det kvadratiske nedløbsrør med hhv. 80 eller 100 mm sidelængde af 1,6 mm tykke, pulverlakerede, ekstruderede profiler sig ideelt til ethvert byggeri.

Indirekte fastgørelse

Ud over det nyskabende design understreger særligt den skjulte fastgørelse ved hjælp af holdeklemme med M10-gevind på bagsiden den mere diskrete fremtoning på facaden.

Det perfekt afstemte tilbehørssortiment understøtter enkel og hurtig montering på bygningen.

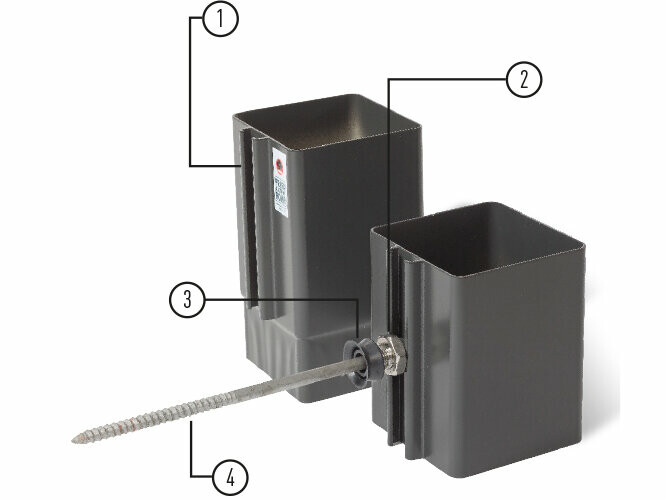

  1. Gennemgående holder til holdeklemme
  2. Holdeklemme
  3. Afdækningskappe
  4. Varmgalvaniseret slagskruedorn iht. standard
Billedet viser PREFA-kvadratrøret på bagsiden med den gennemgående holdeliste til holdeklemmen, skjult fastgørelse af nedløbsrøret

Et godt eksperttip: Brug regnvandet fornuftigt : Der er også penge og ressourcer at spare i haven.

Det værdifulde regnvand bør ikke bare sive væk eller ledes direkte ud i kloaksystemet. Det kan nemlig bruges som kalkfrit vandingsvand til haven. Regnvandet kan indsamles som vandingsvand ved hjælp af PREFA-vandsamleren til kvadratrør: Den leder regnvandet ned i en regntønde. Godt at vide: Hvis regntønden er fuld, løber vandet ud i nedløbsrøret, hvilket forhindrer vandet i opsamlingsbeholderen i at løbe over.

Men pas på: Regnvand, der strømmer over visse tag- og vandafledningsmaterialer (f.eks. kobber eller zink), bør kun anvendes i begrænset omfang. Hvis du har store områder med kobber eller zink, bør du kontrollere regnvandet for forurening med tungmetaller. Tage, der er lavet af tjærepapir med bitumenvandtætning, kan være skadelige for planter, havedamme eller miljøet. Det er bedst at indhente oplysninger fra producenten!

Det kantede kompletsystem til din tagafvanding

Uanset, om kvadratrøret anvendes i kombination med en vandopsamlingskasse eller et vandudtag til afvanding af et fladt tag eller i kombination med ventileret kassetagrender til afvanding af et sadeltag, får du sædvanligt et omfattende kompletsystem hos PREFA.

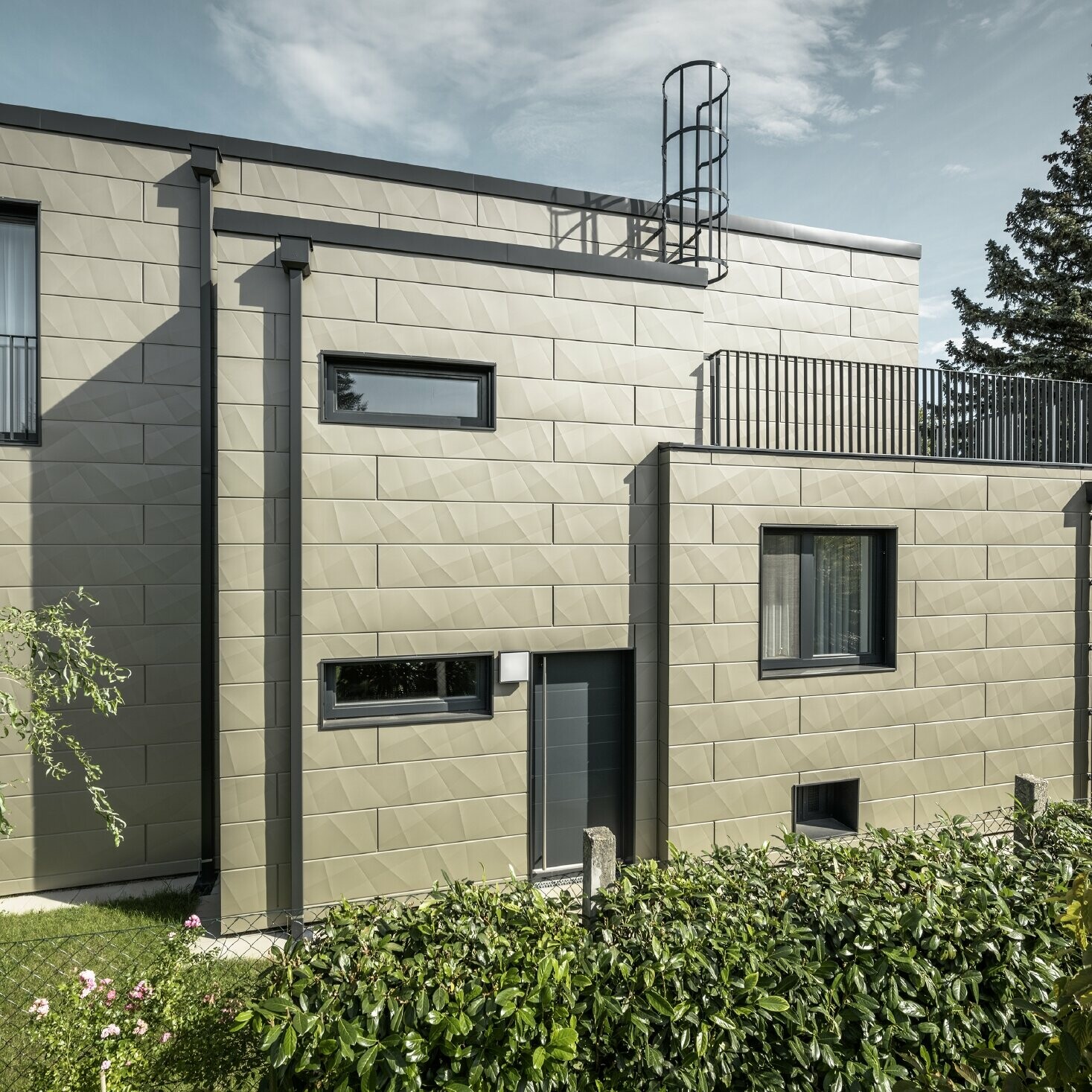

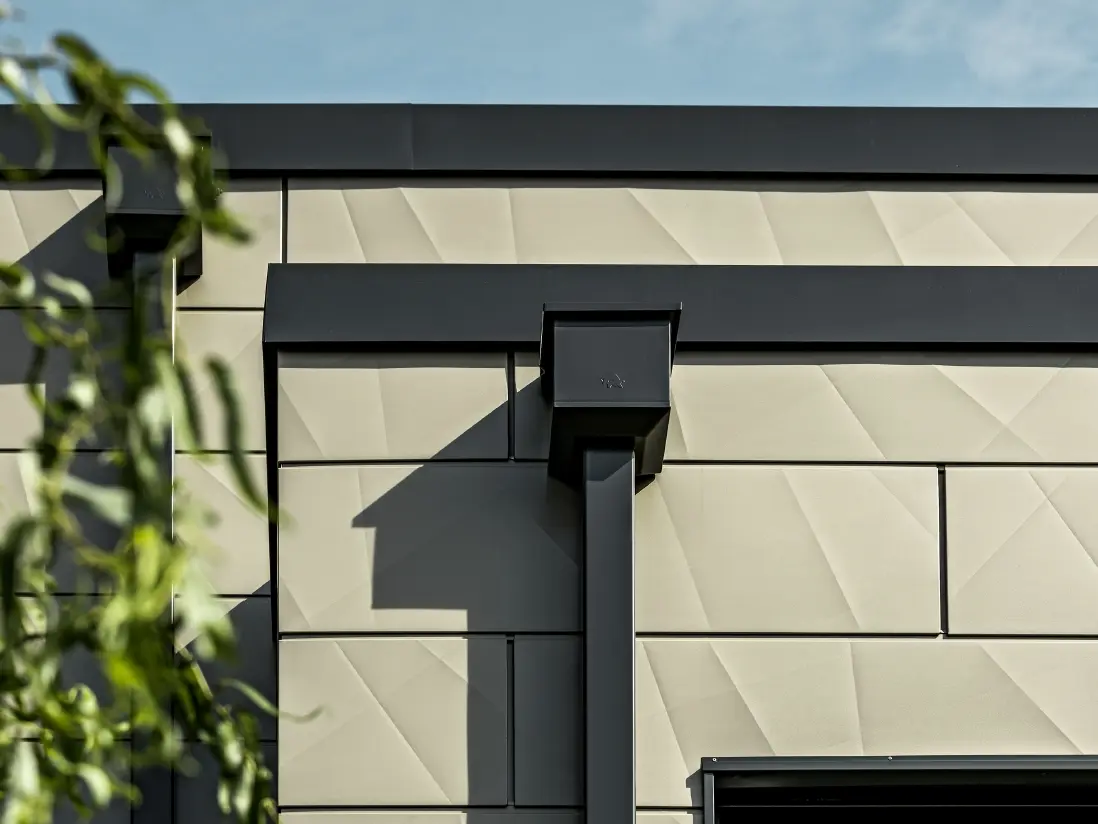

Moderne parcelhus med fladt tag og smalle vinduer. Facaden er beklædt med PREFA Siding.X-facade med rynket udseende i farven bronze. Forbindelserne blev lavet i antracit. PREFA-kvadratrør med tilhørende vandopsamlingsbeholder i antracit bruges til tagafvanding.

PREFA-kvadratrør i antracit med vandopsamlingskasse på en Siding.X-facade i bronze

Farvetabel for PREFA-kvadratrøret

PREFA-kvadratrøret er som standard på lager i P.10-farverne brun, antracit, lys grå.
Kan bestilles i farverne P.10 sort, P.10 Prefa-hvid, P.10 nøddebrun, P.10 mørk grå og i alle andre (RAL-)farver. I disse tilfælde skal der regnes med leveringstider og ekstra omkostninger.

Farveoversigt (9)

farve

betegnelse

~ RAL

01 Braun

P.10 brun

7013

02 Anthrazit

P.10 antracit

7016

03 Schwarz

P.10 sort

9005

07 Hellgrau

P.10 lys grå

7005

10 Prefaweiß

P.10 prefahvid

9002

11 Nussbraun

P.10 nøddebrun

8019

PREFA dunkelgrau ähnlich DB 703 oder RAL 7043

P.10 mørk grå

7043

12 Silbermetallic

prefahvid

9006

13 naturblank

naturblank

Henvisninger

  • De anførte RAL-værdier er kun tilnærmelsesværdier (~), som til dels kan afvige kraftigt fra den originale PREFA farve og som under særlige omstændigheder ikke gengiver den subjektive farvefornemmelse.
  • Der kan først og fremmest ikke fastlægges værdier for farvekvaliteten P.10 pga. overfladernes struktur. Derudover PREFA Siding efterligner  farverne P.10 stengrå, P.10 sandbrun, P.10 patinagrøn, natureg, patinagrå, valnød og grå eg de naturlige farver, der er sammensat af flere farvetoner.
  • Coils og plader naturblank: Ændringer i overfladerne pga. forarbejdning og miljøindvirkninger falder ikke under garantien. Se også informationsbladet.
  • Ved metallic-farver kan der forekomme farveforskelle.
  • Der skal derfor altid bruges en original mønsterprøve til en nøjagtig fastlæggelse af farven på komponenter, der skal opsættes sammen.

Tekniske oplysninger

KVADRATRØRDIMENSIONER (STYKLÆNGER 3 M OG 1,5 M)

100 × 100 mm (kvadratisk)
80 × 80 mm (kvadratisk)

Radier tilpasset til PREFA kasserende

KVADRATRØRTYKKELSE

1,6 mm

Med gennemgående holder til holdeklemme (spændebåndsfunktion)

Planlægning og anvendelse

Her finder vores blikkenslagere og arkitekter udbudstekster om PREFA-kvadratrør til download.

Tilbehør

Det perfekt afstemte tilbehørssortiment understøtter enkel og hurtig montering på bygningen. De kvadratiske nedløbsrørs radier er tilpasset kassetagrendens radier. Forskellige rørbuer med 72°, udløb og vandopsamlingskasser med kantet afgang giver et afvandingssystem, der er gennemtænkt fra A til Å.

Du kan finde en komplet og detaljeret liste over tilbehørsprodukter i vores prisliste (kun for produktionsvirksomheder).

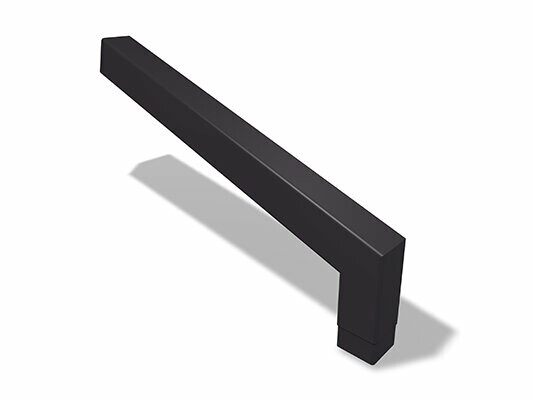

Kvadratrør bøjning 72° (lang)

□ 80, 100; mål: 1.000 × 196 mm (synligt)

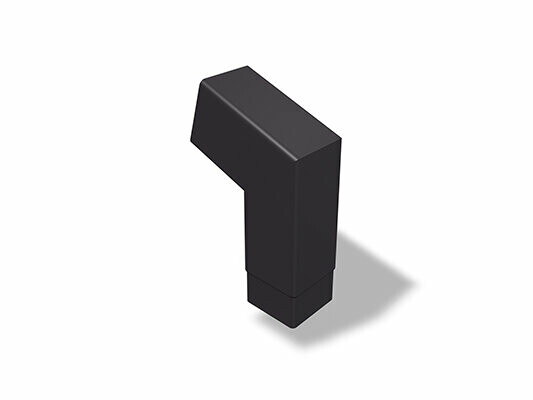

Kvadratrør bøjning 72° (kort)

□ 80, 100; mål: 196 × 196 mm (synligt)

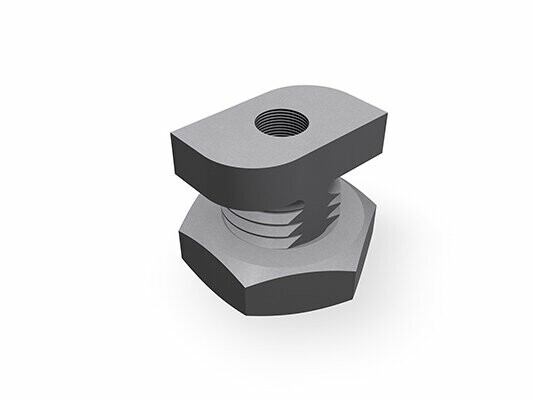

Quadratrohr-Halteklemme

zur Befestigung vom Quadratrohr mit M10 Gewinde ohne Dorn

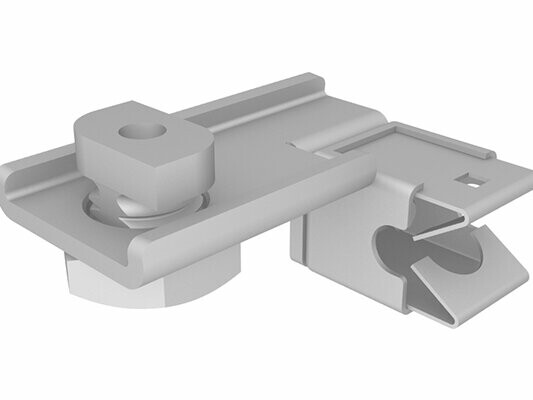

Kvadratrørlynaflederklemme

Med indbygget rustfri klip som kabelholder; inkl. holdeklemme til fastgørelse; kabelholder til wirefastgørelse ⌀ 8 til 12 mm

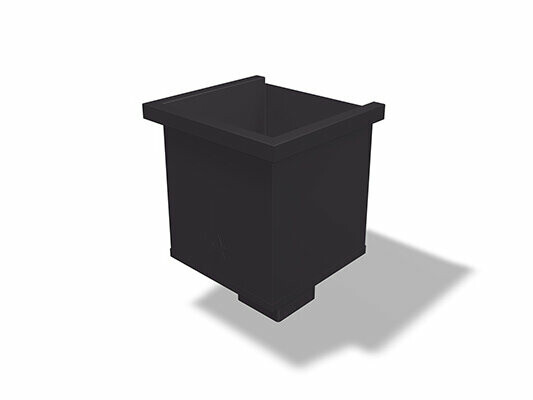

Vandopsamlingskasse til kvadratrør

Kvadratrørvandopsamlingskasse

□ 80, 100

Kvadratrør tudstykke

□ 80/250, □ 80/333, □ 100/333, □ 100/400

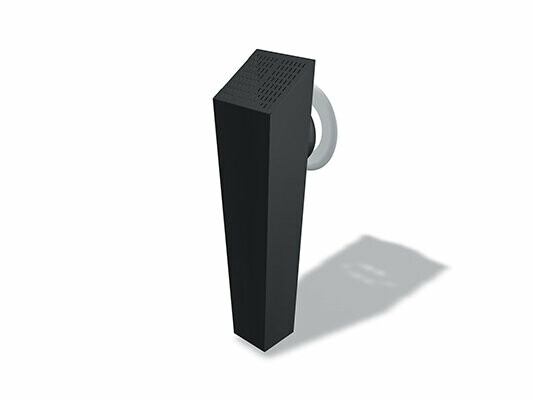

Udløb til kvadratrør

Kvadratrør-vandudtag

□ 80, 100; passer til højtemperaturrør DN 110

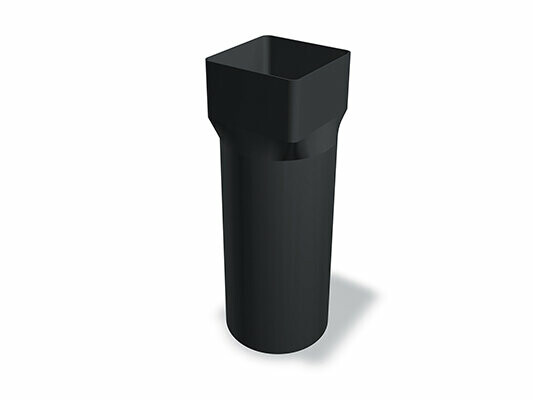

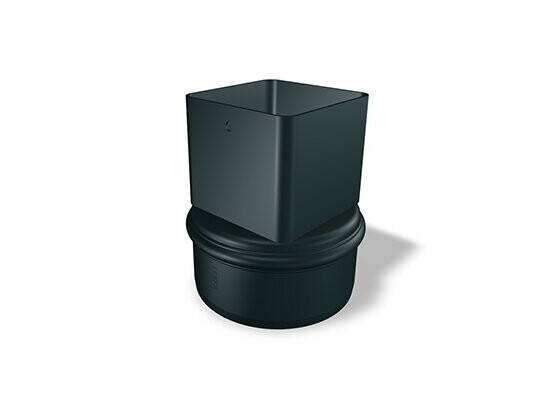

Kvadratrør-muffe 80

□ 80 ⌀ 98 mm, □ 80 ⌀ 115 mm

Kvadratrør-muffe 100

□ 100 ⌀ 98 mm, □ 100 ⌀ 115 mm

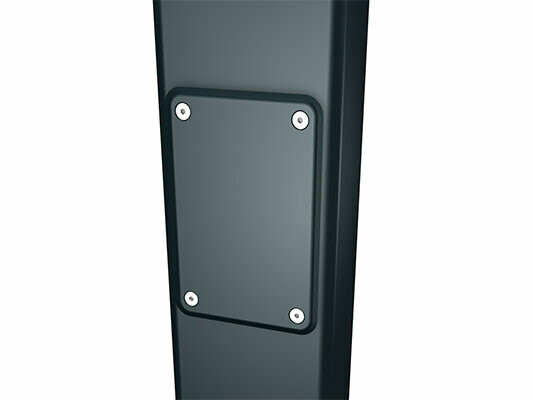

Kvadratrør med rengøringsåbning

□ 80, 100

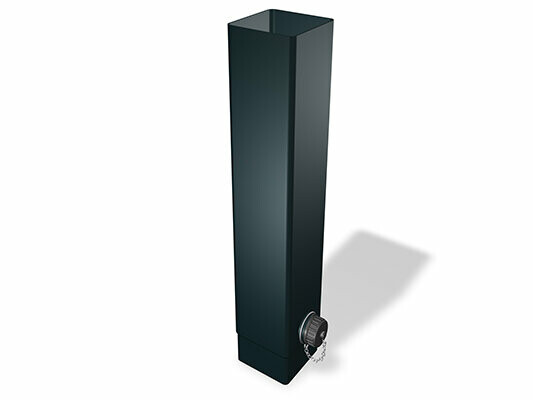

Vandopsamler til kvadratrør

□ 100
