Tagspån DS.19

Stor i format, let i vægt, praktisk under opsætning

+6
Læs videre

Tagspån DS.19 er ikke kun visuelt flotte, de kan også lægges på tage med en taghældning fra kun 17 grader og sætter derfor nye standarder inden for dette produktsegment.

Med sine 480 × 262 mm er DS.19 lidt større end den klassiske PREFA-tagspån og kan derfor lægges endnu hurtigere og endnu mere effektivt. Der kræves kun otte DS.19 per m², og det med en (let) vægt på kun 2,75 kg/m².

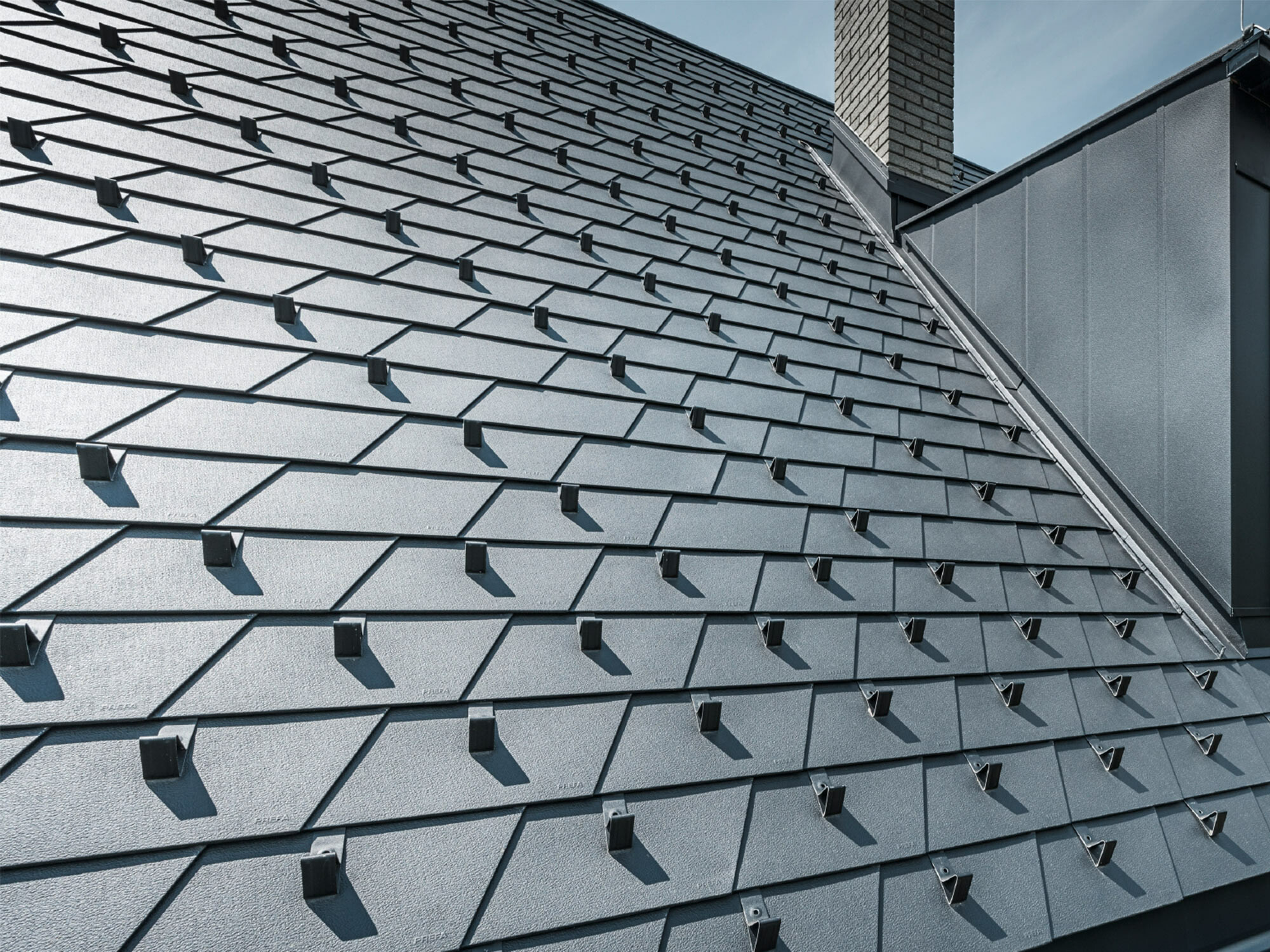

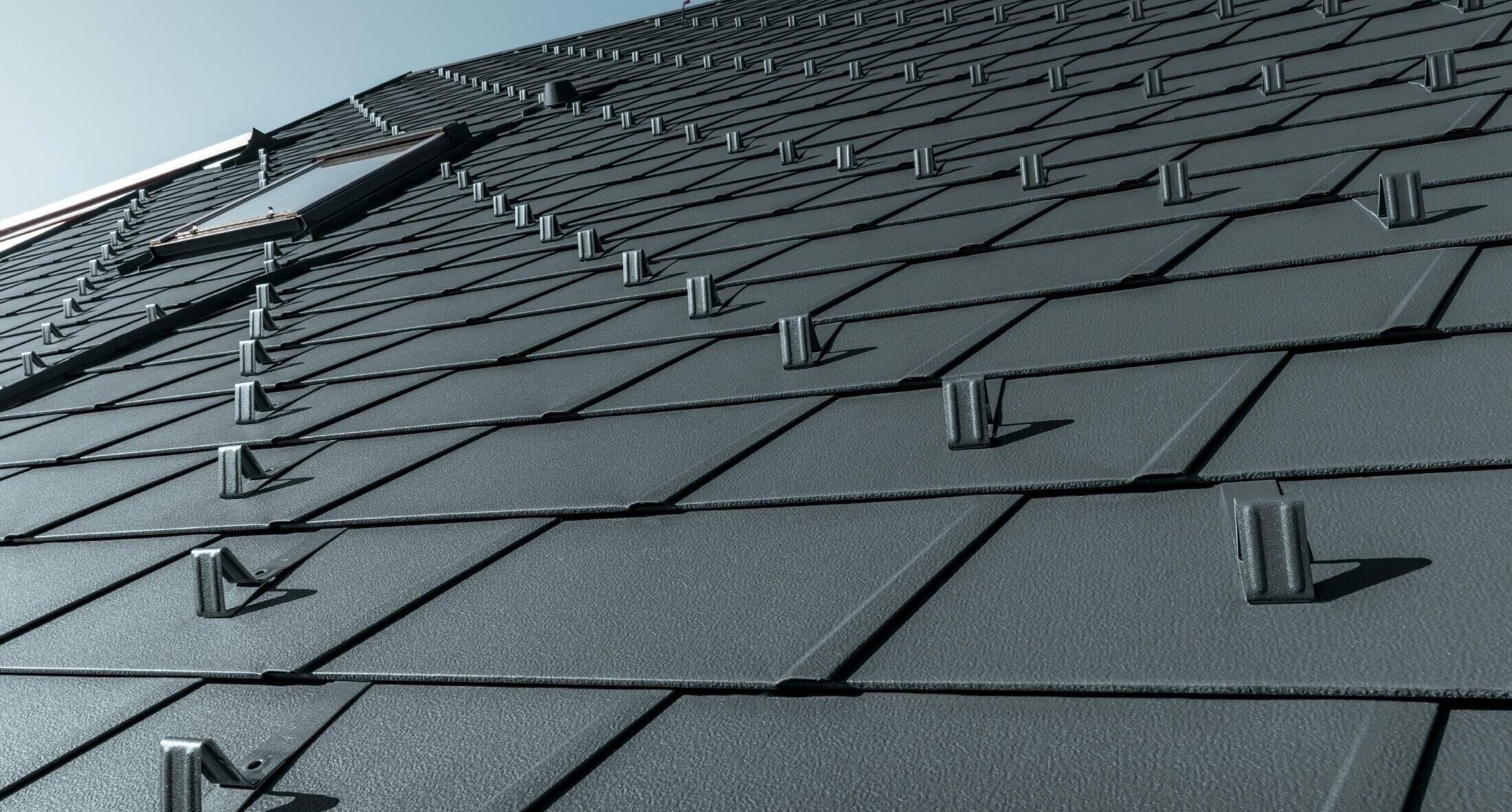

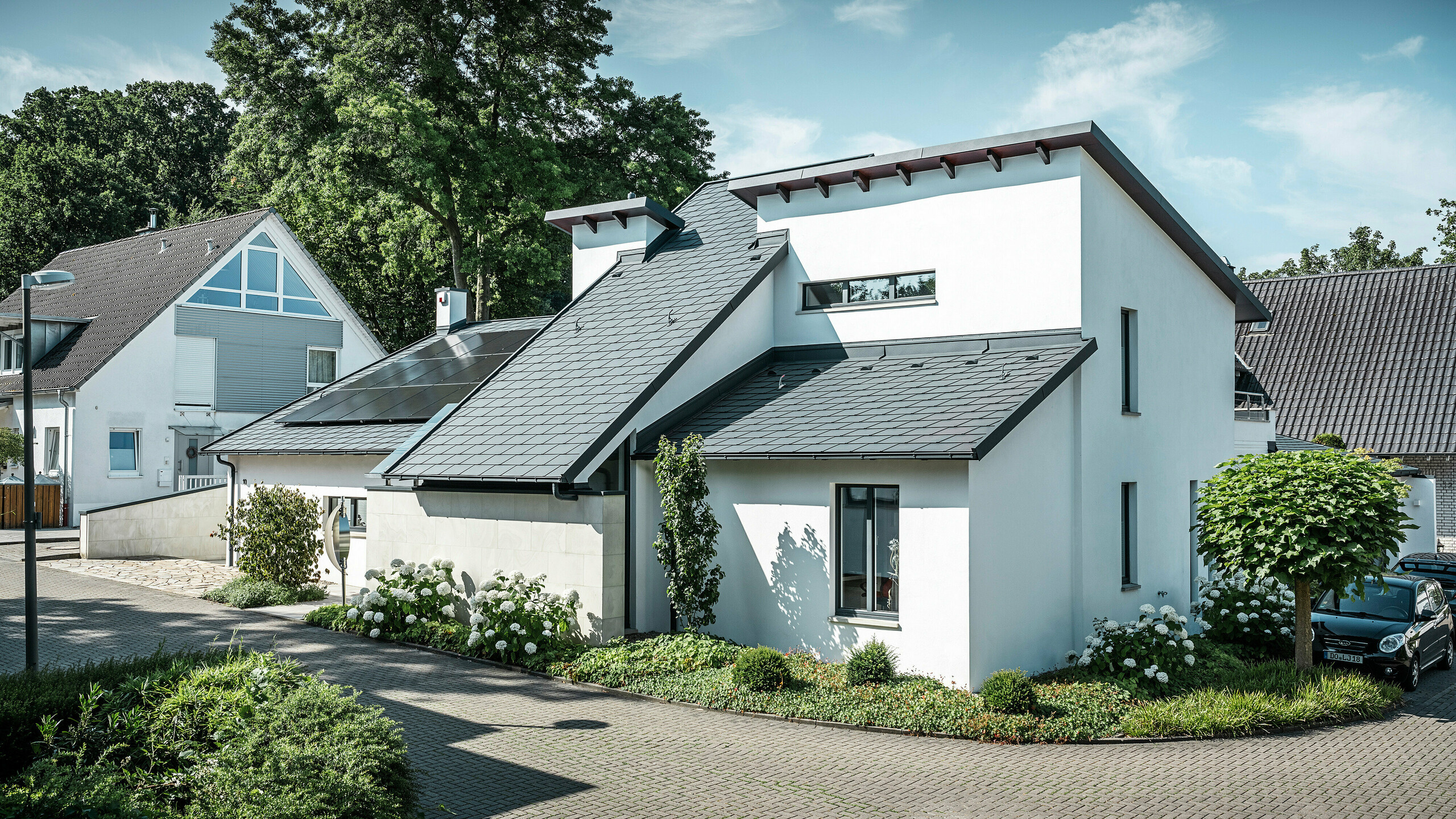

PREFA-tagspån DS.19 i P.10 antracit med snestoppere, ovenlys og skorsten

Den lette aluminium-tagspån DS.19 viser sine styrker i alt fra små til store projekter. Takket være fals-i-fals-systemet er DS.19 tagspån, som alle PREFA-tagprodukter, enormt stormsikre og vejrbestandige. Takket være det specielle design viser de sig også visuelt fra deres bedste side.

DS.19 tagspån er velegnet til klassiske og traditionelle tagkonstruktioner, men kan også skabe spændende kontraster i moderne arkitektur.

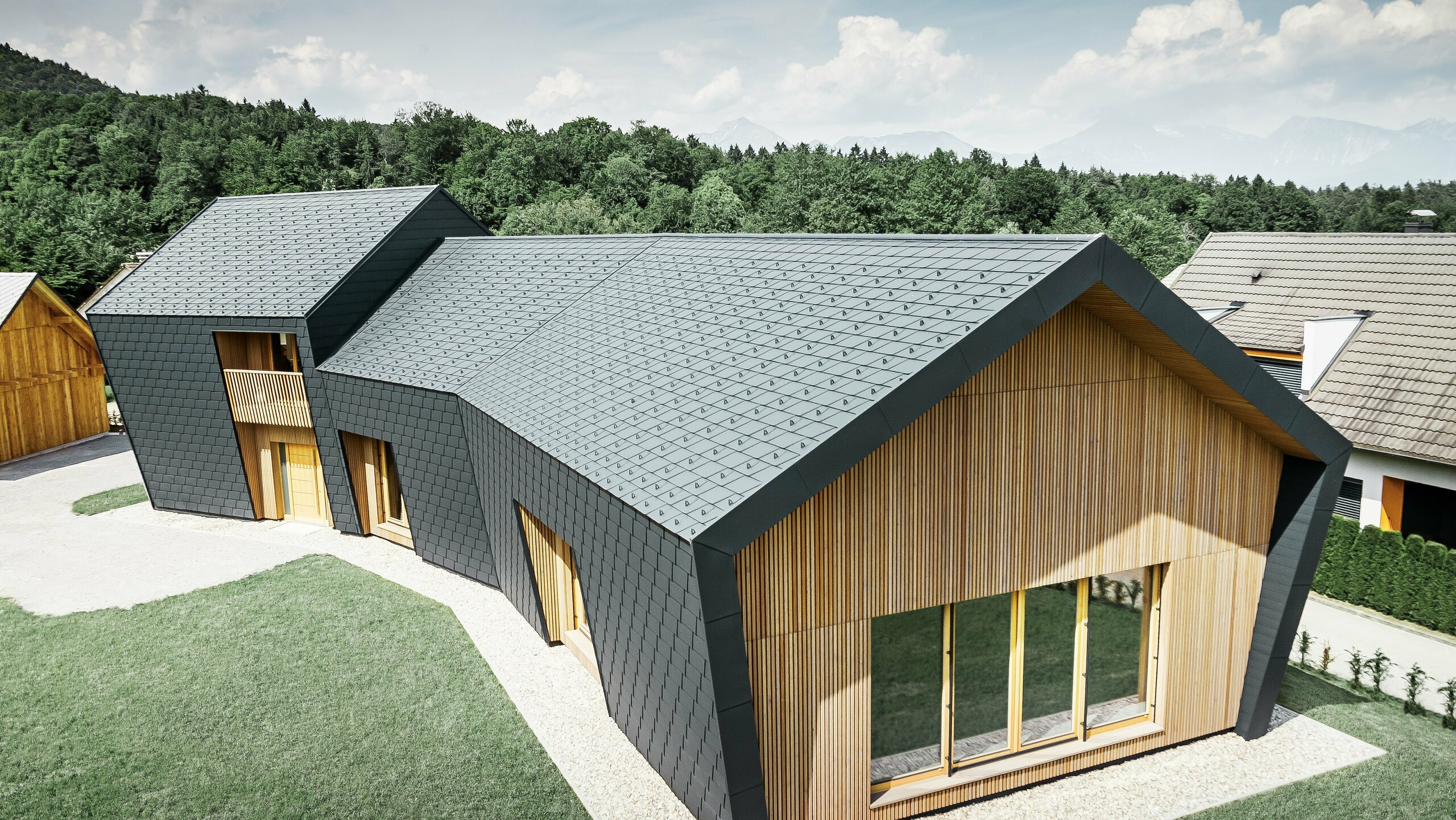

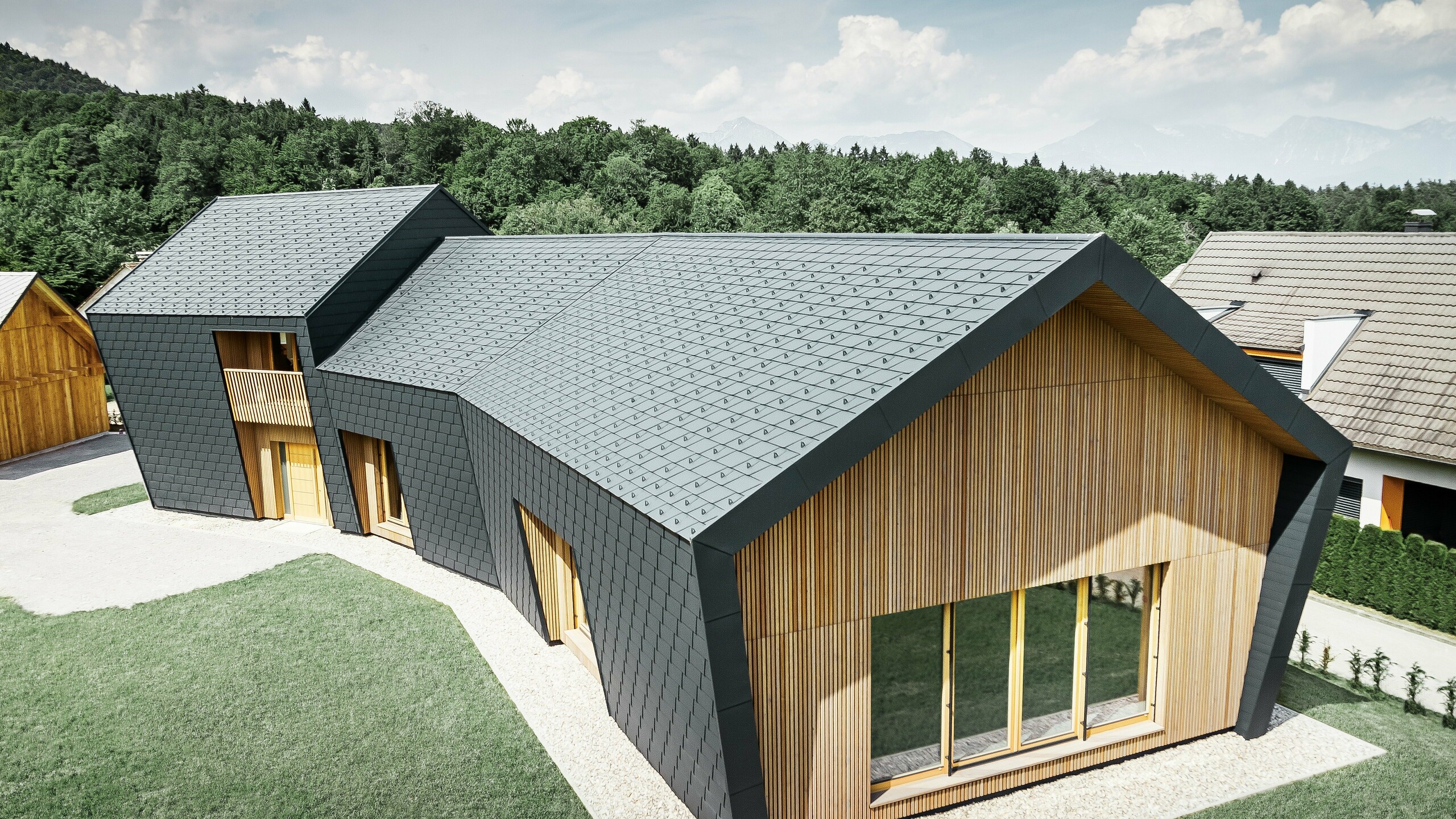

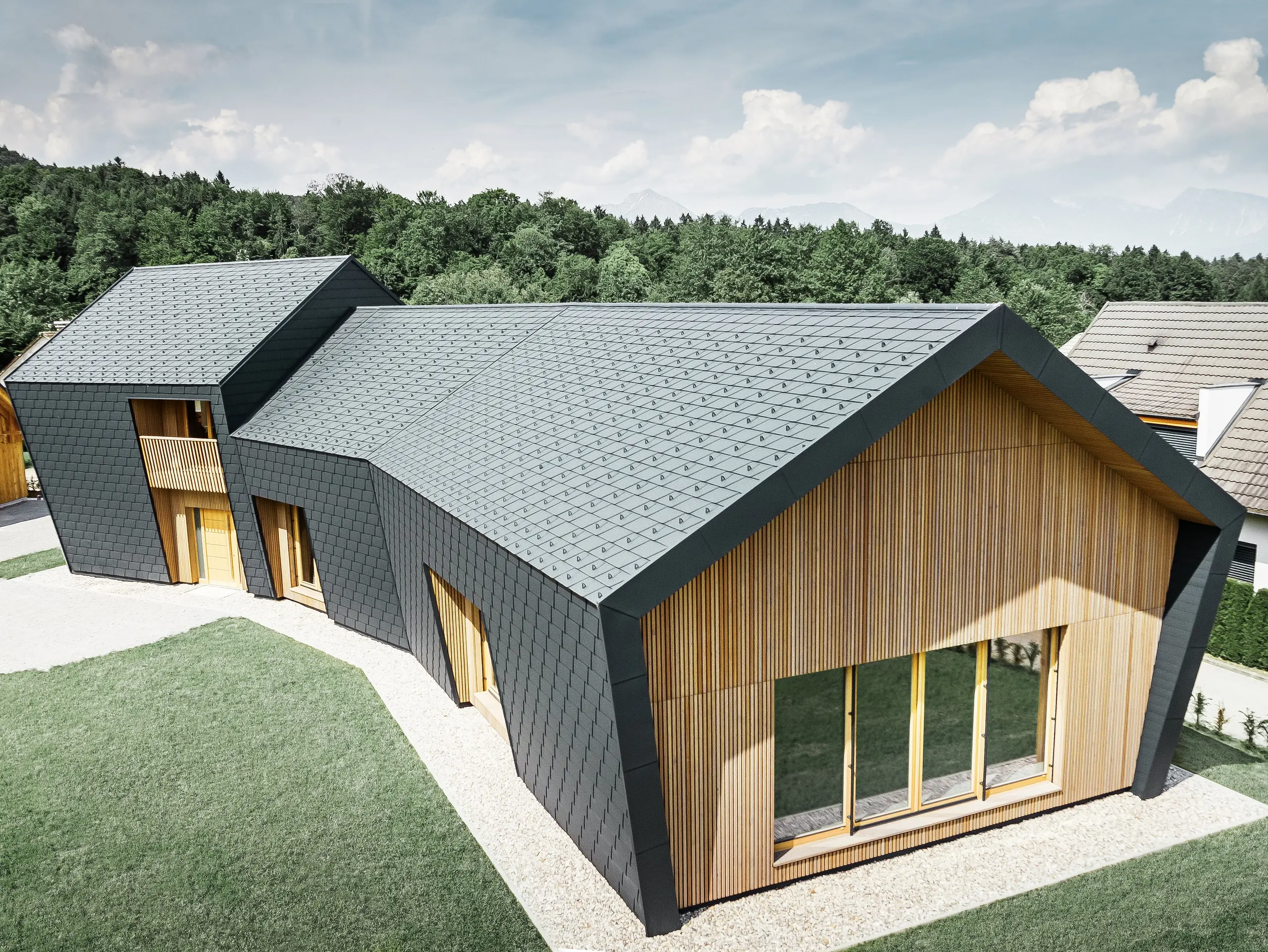

Store tag- og facadearealer, beklædt med tagspån DS.19 i P.10 antracit, facaden blev beklædt med træ på forsiden

Fordelene ved PREFA-tagspån DS.19

Ikon for fordele

Til ethvert projekt

fra små til store projekter

Ikon for fordele

Moderne look & stort udvalg af farver i P.10-kvalitet

Fås i talrige standardfarver med Stucco-overflade. Kan også leveres i glat udførelse, hvis dette ønskes.

Ikon for fordele

mange anvendelsesmuligheder

kan monteres på en taghældning fra 17°

Ikon for fordele

Til ethvert projekt

fra små til store projekter

Ikon for fordele

Moderne look & stort udvalg af farver i P.10-kvalitet

Fås i talrige standardfarver med Stucco-overflade. Kan også leveres i glat udførelse, hvis dette ønskes.

Ikon for fordele

mange anvendelsesmuligheder

kan monteres på en taghældning fra 17°

Farvetabel for tagspån DS.19

Farvesortimentet for PREFA-tagspån DS.19 rækker lige fra det klassiske tegllook over moderne gråtoner til naturlige brunlige nuancer. Du kan vælge mellem følgende PREFA-tagfarver som standard:

Farveoversigt (10)

farve

betegnelse

~ RAL

01 Braun

P.10 brun

7013

02 Anthrazit

P.10 antracit

7016

03 Schwarz

P.10 sort

9005

04 Ziegelrot

P.10 teglrød

8004

05 Oxydrot

P.10 oxidrød

3009

06 Moosgrün

P.10 mosgrøn

6005

07 Hellgrau

P.10 lys grå

7005

11 Nussbraun

P.10 nøddebrun

8019

PREFA dunkelgrau ähnlich DB 703 oder RAL 7043

P.10 mørk grå

7043

43 Steingrau

P.10 stengrå

7031

Henvisninger

  • De anførte RAL-værdier er kun tilnærmelsesværdier (~), som til dels kan afvige kraftigt fra den originale PREFA farve og som under særlige omstændigheder ikke gengiver den subjektive farvefornemmelse.
  • Der kan først og fremmest ikke fastlægges værdier for farvekvaliteten P.10 pga. overfladernes struktur.
  • Naturblank: Ændringer i overfladerne pga. forarbejdning og miljøindvirkninger falder ikke under garantien. Se også informationsbladet.
  • Ved metallic-farver kan der forekomme farveforskelle.
  • Der skal derfor altid bruges en original mønsterprøve til en nøjagtig fastlæggelse af farven på komponenter, der skal opsættes sammen.

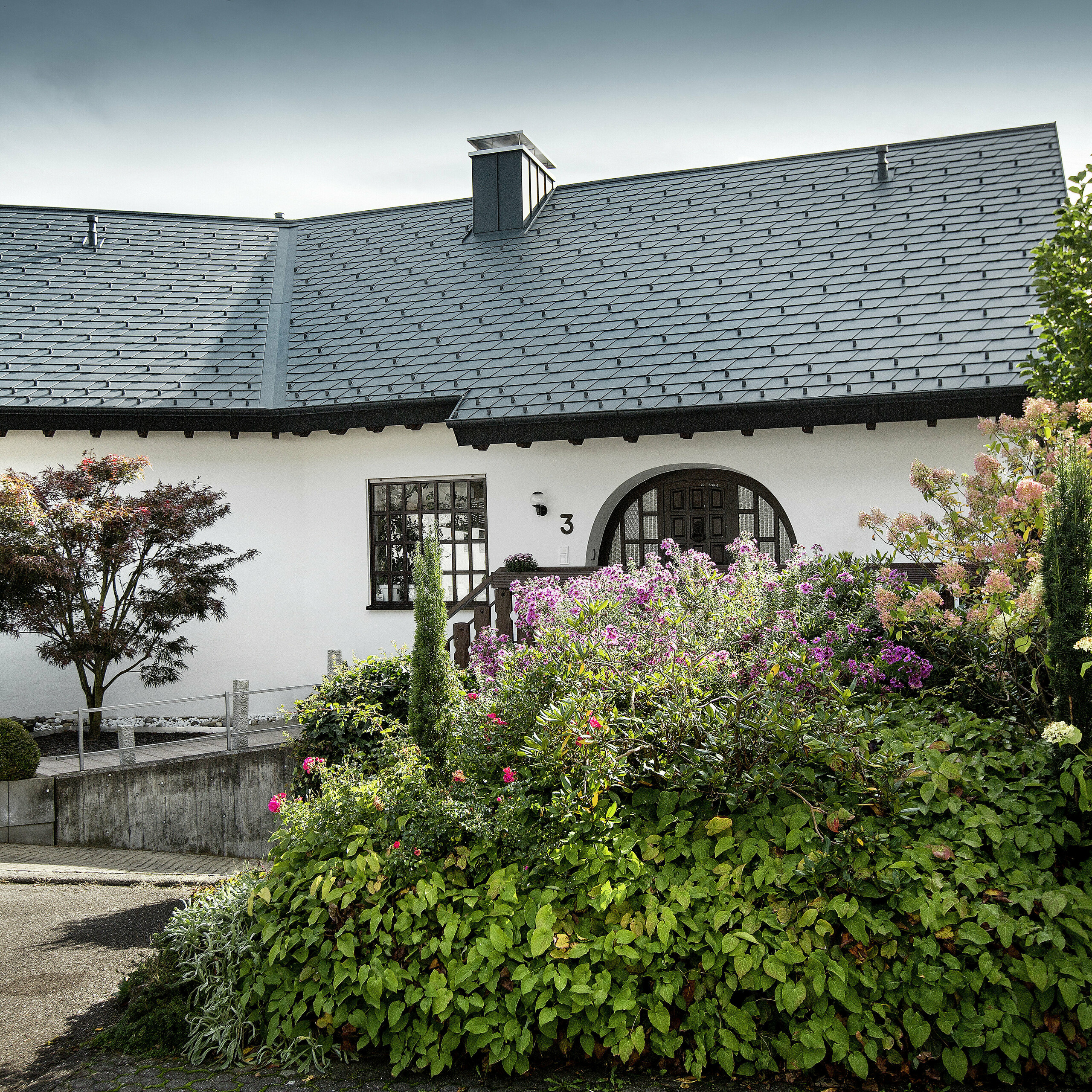

Lad dig inspirere af allerede udførte projekter med PREFA-tagspån DS.19.

Uanset om du skal have nyt tag eller ønsker at renovere dit gamle tag, finder du mange inspirerende projekter med PREFA-tagspån DS.19 i aluminium i vores referencegalleri og renoveringsgalleri. Du kan også se nogle PREFA-referenceobjekter med det samme:

Du kan måske også lide:: Klassisk tagspån

Den særligt lette aluminiumtagspån i lille format viser sin særlige styrke både på små overflader og i større projekter. Tagspån kan ikke bare bruges til optimalt at implementere simple nye tagdækninger, men også bruges til komplekse renoveringsprojekter.

Har du spørgsmål vedrørende tagspån DS.19?

Det ville være for let, hvis vi kunne give dig en samlet pris her eller kunne sige, at en tagplade eller en facadespån koster xy €. Så let er det desværre ikke, for et PREFA tag eller en PREFA facade skal beregnes meget omhyggeligt af vores fagopsættere.

Fundamentet for denne forordning er ÖVE/ÖNORM EN 62305-3, der gælder i Østrig. Derfor skal der tages hensyn til landespecifikke standarder og forskrifter. I henhold til standarden ÖVE/ÖNORM EN 62305-3 betragtes metaltage som en naturlig del af lynafledersystemet.

Pga. den lave vægt er PREFA tagplader, tagspåner og tagromber, tagpaneler FX.12 fremragende til dækning af eksisterende, gamle tage. Monteringen på det eksisterende tag som f.eks. bitumenspåner og bitumenbaner kan hurtigt udføres. Forudsætningen for en mulig overdækning er en intakt underkonstruktion, den rigtige taghældning og forudsætningerne for byggefysiske grundlag!

Hvis funktionsevnen ikke er reduceret efter kraftig hagl, men der forekommer mangler i form af lette buler, skal man være opmærksom på, at i specielle tilfælde også optiske beskadigelser medforsikres. Ved eksisterende forsikringer skal man være opmærksom på, at der ikke foreligger ansvarsfraskrivelse for optiske skader.

Ødelæggelsen af metaller forårsaget af kemiske eller elektrokemiske reaktioner med deres omgivelser betegnes som korrosion af metallerne. Den bedst kendte type korrosion er rust på jern.

Aluminiumsmaterialer er overvejende korrosionsbestandige og rustfri!

Et godt ekspertråd: Lyddæmpningslisten gør tagspån DS.19 mere støjsvag

Aluminiumstage er mere støjsvage end deres rygte. Mennesker opfatter lyde forskelligt. For at holde støjen på et så lavt niveau som muligt er PREFA-tagspån DS.19 udstyret med en lyddæmpningsliste (FD.TEC). For endnu mere boligkomfort anbefaler vi desuden at benytte et tykkere skillelag.

Tekniske oplysninger

Materiale

coatet aluminium, 0,7mm tykt, coil coating belægning

Standardoverflade

stucco

Mål

480×262mm i opsat flade (8stk./m²)

Vægt

ca. 2,75kg/m²

Tagets minimumshældning

17° (ca. 31%)

Underkonstruktion og skillelag*

På fuld forskalling (mindst 24mm); fra 17 til 25° skal der udlægges et bitumenskillelag; fra en snenormallast på 3,25kN/m² eller i terrænkategorier 0, I eller II skal der opsættes et bitumenskillelag på fuld forskalling.

*Overhold nationale standarder og fagregler.

Grundlæggende fastgørelse

indirekte, 1PREFA patenthafte og rillesøm per tagspånDS.19 (dvs. 8PREFA patenthafte og rillesøm per m²)

Tagkonstruktion

PREFA-aluminiumstage udføres med en ventileret underkonstruktion, hvor tagdækningen og det varmeisolerende lag er adskilt af et ventileret mellemrum. På den måde kan f.eks. opstået kondensvand ledes væk igen.

Tagbeklædningen ventileres for det meste som vist på det første billede. Men hele loftsrummet kan også være ventileret (højre billede).

Planlægning og anvendelse

Her finder vores blikkenslagere og arkitekter udbudstekster og detaljer om PREFA-tagspån DS.19 til download. I serviceområdet finder vores opsætningspartnere opsætningsvejledninger og gode råd om tagopsætning samt en planlægningsvejledning og et spørgeskema vedr. taget. (kun for blikkenslager- og tagdækker-partnervirksomheder – hav venligst dine adgangsdata klar. Har du endnu ikke modtaget adgangsdata? Så bedes du kontakte den ansvarlige lokale salgschef.)

Særlig oplysning til vores arkitekt- og planlægningsbureauer: Du finder desuden 3D- og BIM-data samt teksturer vedrørende vores produkter her: digital planlægning

Tilbehør til tagspån DS.19

Her finder du en liste over tilbehør til tagspån DS.19, med alt fra kantlister og jetventilatorer til snestoppere, løbegange og taglysindfatninger:

Du kan finde en komplet og detaljeret liste over tilbehørsprodukter i vores prisliste (kun for produktionsvirksomheder).

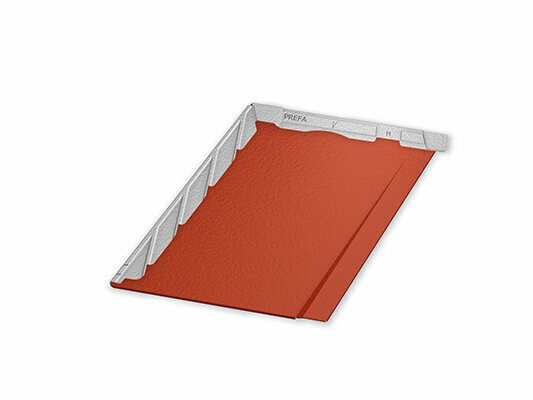

PREFA Passschindel DS.19

Passpån DS.19

245 × 262 mm Obs: Ikke egnet til komplette taginddækninger

Patenthafte

Til tagplade, tagspån og tagspån DS.19; materiale: blank aluminiumslegering

Kantstrimler til tagspån, tagspån DS.19, tagromber, tagplader R.16 og tagpanel FX.12

1800 × 158 × 1,00 mm, forhullet

Jet-ventilator

3.000 × 1,00 mm, 1.200 × 1,00 mm, selvbærende Jet-ventilator til ventilerede tage

Jet-ventilator startstykke

-

Rygnings- og mønningsrytter

500 × 1,00 mm

Rygningsrytter startstykke

-

Vindskede

95 × 2.000 × 0,70 mm, med hæftestrimler

Sikkerhedsskotrende

3.000 mm, kantet med dobbeltfals

Fuglebeskyttelsesgitter

125 × 2.000 × 0,7 mm, med runde huller Ø 5/7 mm

Ventilationsbånd

med firkantede huller 6 mm, i farverne brun/anthracit og lysegrå/lysegrå, dimensioner: 1,00 × 250 mm und 1,00 × 333 mm

Indløbsplade

230 × 2.000 × 0,70 mm

Snestopper til R.16, FX.12 und DS.19

-

Snegittersystem

3 gennemtræksåbninger til ilægningsprofiler

Haken XL til snegittersystem

med 5 gennemgange, optimal til PV-taganlæg

Ilægningsprofil

3.000 mm; 25/25

Isklo

Passer til ilægningsprofil

Afslutning til snegittersystem

Afslutningselement til ilægningsprofil

Afslutning XL til snegittersystem

til ilægningsprofil

Solarhalter für Photovoltaikanlagen auf PREFA Dächern inklusive Abdeckkappe

Solarholder med dækkappe

længde: 260 mm

Solarholder Sunny

Egnet til alle små PREFA formater og systemer med stående fals

Zu sehen ist der PREFA Solarhalter Fix ohne Kreuzverbinder.

Solarholder Fix

Fast montering af solarmoduler på PREFA Kleinformat-tagsystemer. Fås med og uden krydsforbinder. Kun egnet til forarbejdning af PREFA-profilskinne; ikke kompatibel med andre produkter.

Zu sehen ist der PREFA Solarhalter Vario ohne Kreuzverbinder.

Solarholder Vario

Variabel montering af solarmoduler på PREFA Kleinformat-tagsystemer. Fås med og uden krydsforbinder. Kun egnet til forarbejdning af PREFA-profilskinne; ikke kompatibel med andre produkter.

Bjergsnefangstøtte

Til rundtræsdiameter på 140 mm

Enkelttrin

Justerbar til taghældninger fra 12° til 60°; kontrolleret iht. EN 516‑1‑A

Støtte til installationsgang på en foddel

250 mm; taghældninger 12°-55°; kontrolleret iht. EN 516‑1‑A.

Støtte til installationsgang på to foddel

360 mm; taghældninger 12°-55°; kontrolleret iht. EN 516‑1‑B

Installationsgang

250 × 420 mm, 250 × 600 mm, 250 × 800 mm, 250 × 1.200 mm, 360 × 800 mm, 360 × 1.200 mm; kontrolleret iht. EN 516‑1‑A hhv. EN 516‑1‑B

Forbinder til installationsgang

-

Sikkerhedskrog til tag

I henhold til EN 517 – B

Sikkerhedstagkrog på foddele

I henhold til EN 517 – B

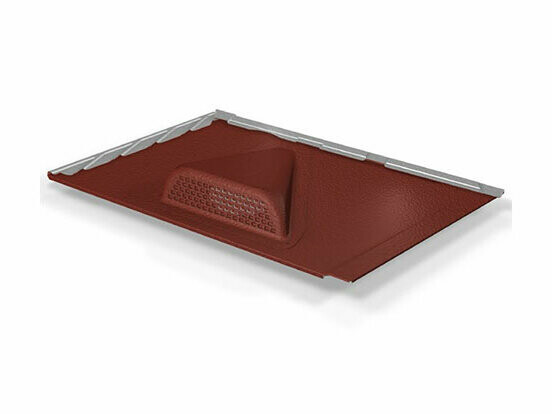

Frømundsluge til tagspån DS.19

480 × 262 mm, ventilationstværsnit ca. 30 cm²

Frømundslugekappe

Til pånitning og klæbning, Ventilationstværsnit: ca. 30 cm²

Udluftningshætte

Ø 100 mm, taghældning: fra 12°

Foldemanchet 100

Ø 100 – 130 mm, permanent elastisk EPDM-manchet til taggennemføringer i undertaget

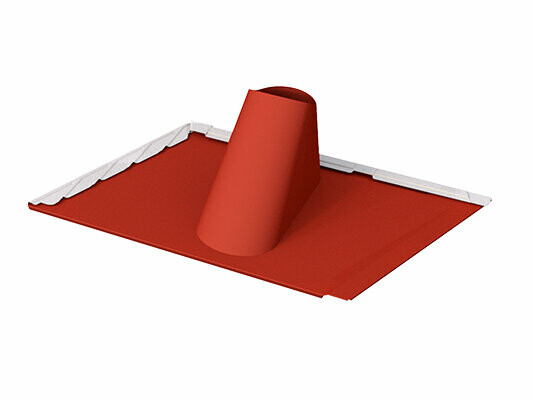

Indfatningsplade til tagspån DS.19

Ø 80 – 125 mm, taghældninger fra 17° til 35°

Indfatningsplade til falsning af profiler

til rørgennemføringer på ⌀ 80 til 125 mm, til taghældninger fra 12° til 52°

Universalindfatning 2-delt

Til rørgennemføringer på ⌀ 40 til 120 mm; til taghældninger fra 12° til 52°

Underlagsplade til tagrombe 44 × 44 og tagspån DS.19

længde: 680 mm, bredde: 125 mm

Indfatning vario

bredde: 120 – 600 mm, 600 – 1.020 mm, variable længde: 150 til 980 mm, til taghældninger fra 12° til 55°

Tagluge

-

Vinduesindfatninger til ROTO og ROTO-Q-serie

Fås i mange dimensioner

Skorstenshætte

700 × 700 mm, 800 × 800 mm, 1000 × 700 mm, 1100 × 800 mm, 1500 × 800 mm

Taglederholder til lynafleder

Klemmeområde: 2 – 8 mm; Holder til runde ledere: Ø 8 mm

Specialklæbersæt

Indhold: 1 patron PREFA specialklæber (290 ml); 1 dåse rensevæske (60 ml); 1 sandpapir; 1 rengøringsklud; 2 adapterdyser
