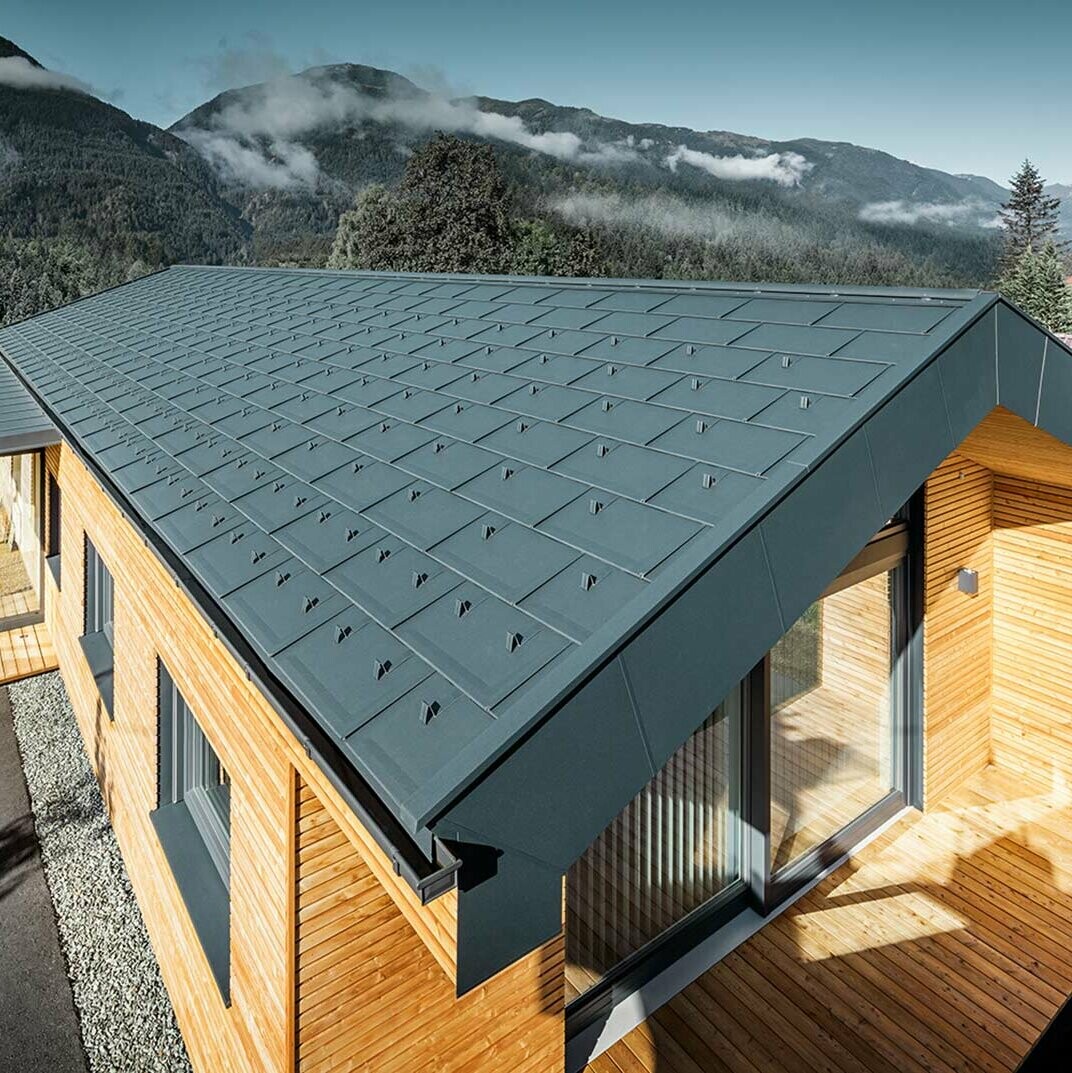

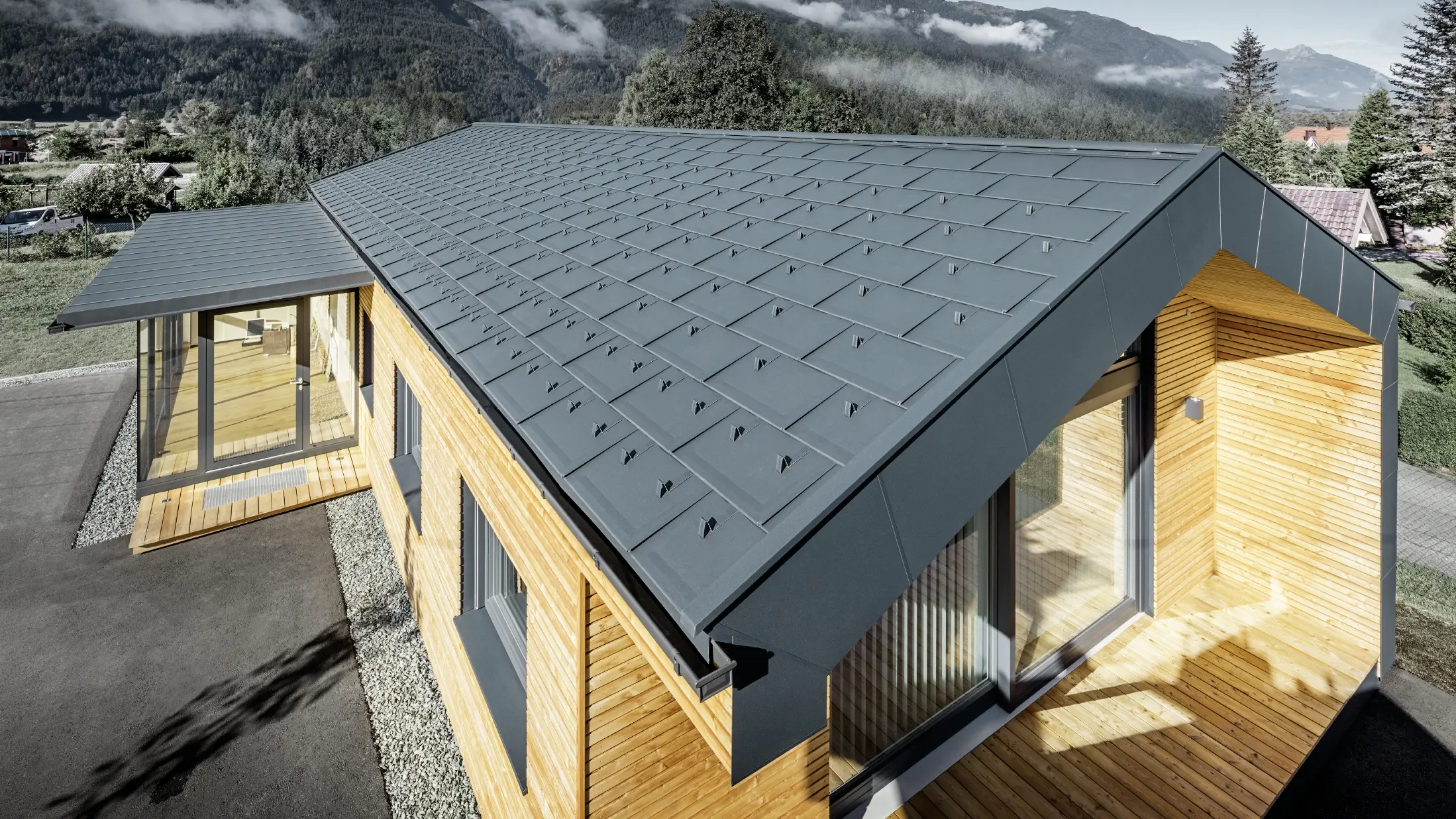

Das neue Firmengebäude der Holzbauer Faltheiner ist mit der PREFA Aludachplatte R. 16 in anthrazit eingedeckt, auch die Verblechungen wurden in Anthrazit ausgeführt. Für die Fassade wurde eine Lärchenfassade gewählt.

Tagplade R.16

Rent design i længdeformat: PREFA-tagplade R.16 er enkel, retlinjet og i stort format, og så ser den ikke kun flot ud – den er også hurtig at sætte op.

+6
Læs videre

PREFA-tagplader i aluminium lever op til de største kvalitetskrav i forhold til stabilitet og holdbarhed. Med tagpladen R.16 har PREFA udviklet et reduceret tagdesign, der giver masser af muligheder for at skabe unik arkitektur. Uafhængigt af tagflade og -form giver PREFA-tagplade R.16 kreativiteten frie tøjler, så der kan skabes attraktive og unikke løsninger.

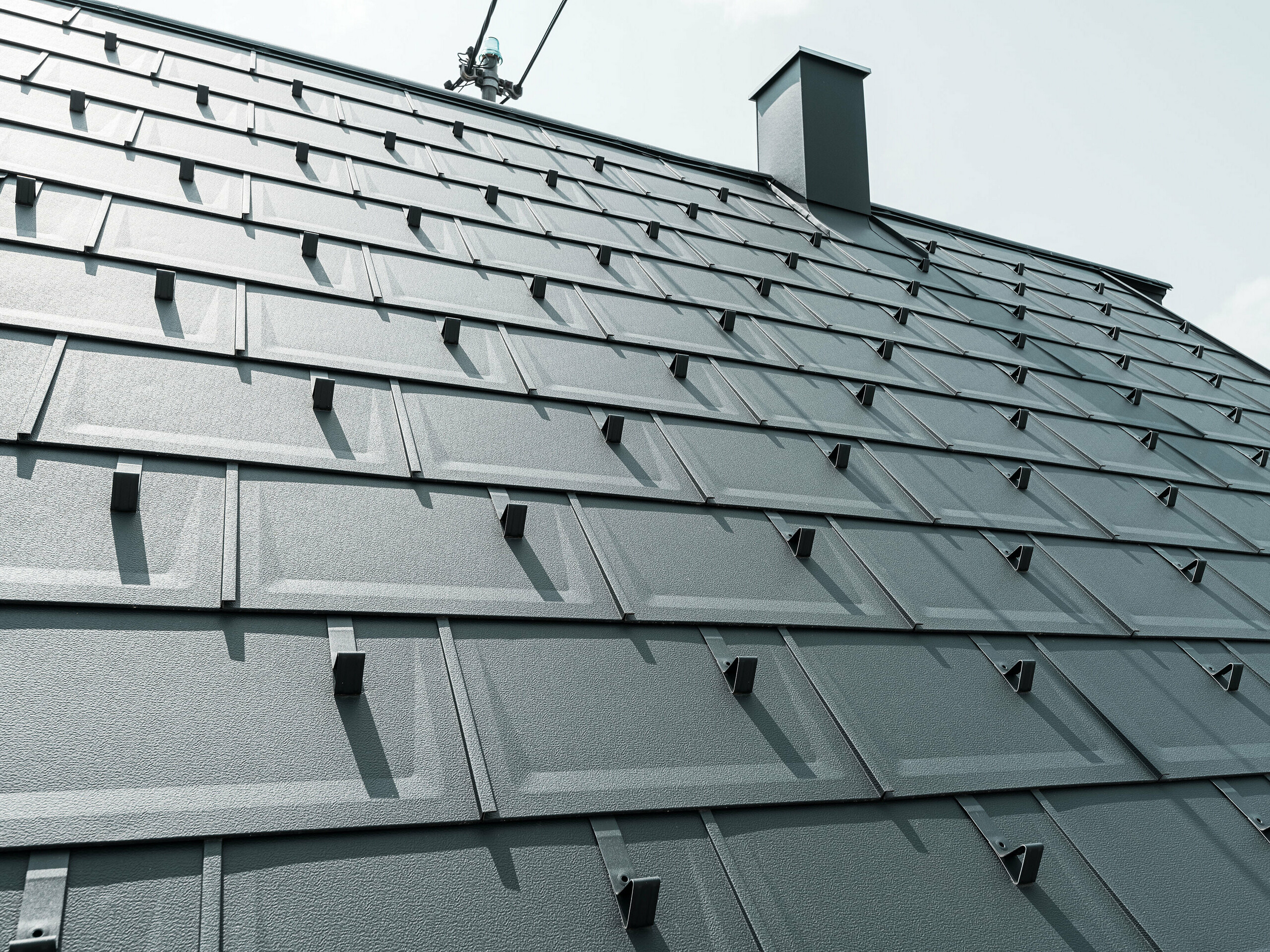

Detailaufnahme der PREFA Dachplatte R.16 in der Farbe P.10 Anthrazit. Am Dach sind PREFA Schneestopper und ein Rauchfang zu sehen.

Fordele ved PREFA-tagplade R.16

Fås i mange standardfarver

i P.10 kvalitet: stucco-overflade, kan også leveres i glat udførelse, hvis dette ønskes. Fra klassisk tegllook over tidløse gråtoner til naturlige brune nuancer;

Et moderne udtryk

Det enkle design skaber et særligt attraktivt og moderne udtryk

Omfattende tilbehør

Lige fra fastgørelse over snebeskyttelse til tagsikkerhed – det komplette PREFA-systems komponenter er tilpasset teknisk perfekt til hinanden.

40 års garanti

på materiale og farve

Fås i mange standardfarver

i P.10 kvalitet: stucco-overflade, kan også leveres i glat udførelse, hvis dette ønskes. Fra klassisk tegllook over tidløse gråtoner til naturlige brune nuancer;

Et moderne udtryk

Det enkle design skaber et særligt attraktivt og moderne udtryk

Omfattende tilbehør

Lige fra fastgørelse over snebeskyttelse til tagsikkerhed – det komplette PREFA-systems komponenter er tilpasset teknisk perfekt til hinanden.

40 års garanti

på materiale og farve

Direkte sømmet, uden ekstra hæftning

Ser ikke kun flot ud, men er også hurtigt at sætte op: Takket være den direkte fastgørelse på den integrerede hafteliste gør tagplade R.16 arbejdslivet enormt meget lettere for blikkenslagere. Den giver desuden mulighed for helt nye perspektiver inden for tagdesign. Med det store format med en elementlængde på 70 cm og 42 cm elementbredde er det muligt at dække taget med kun 3,4 R.16-tagplader pr. kvadratmeter, og det vil samtidig stråle i simpel elegance.

Tagplade R.16 benyttes fra og med en min. taghældning på 17°. Med en vægt på blot 2,5 kg/m² er der tale om et meget let tag, der tilmed er stormsikkert og også rustfrit takket være aluminiumsmaterialet.

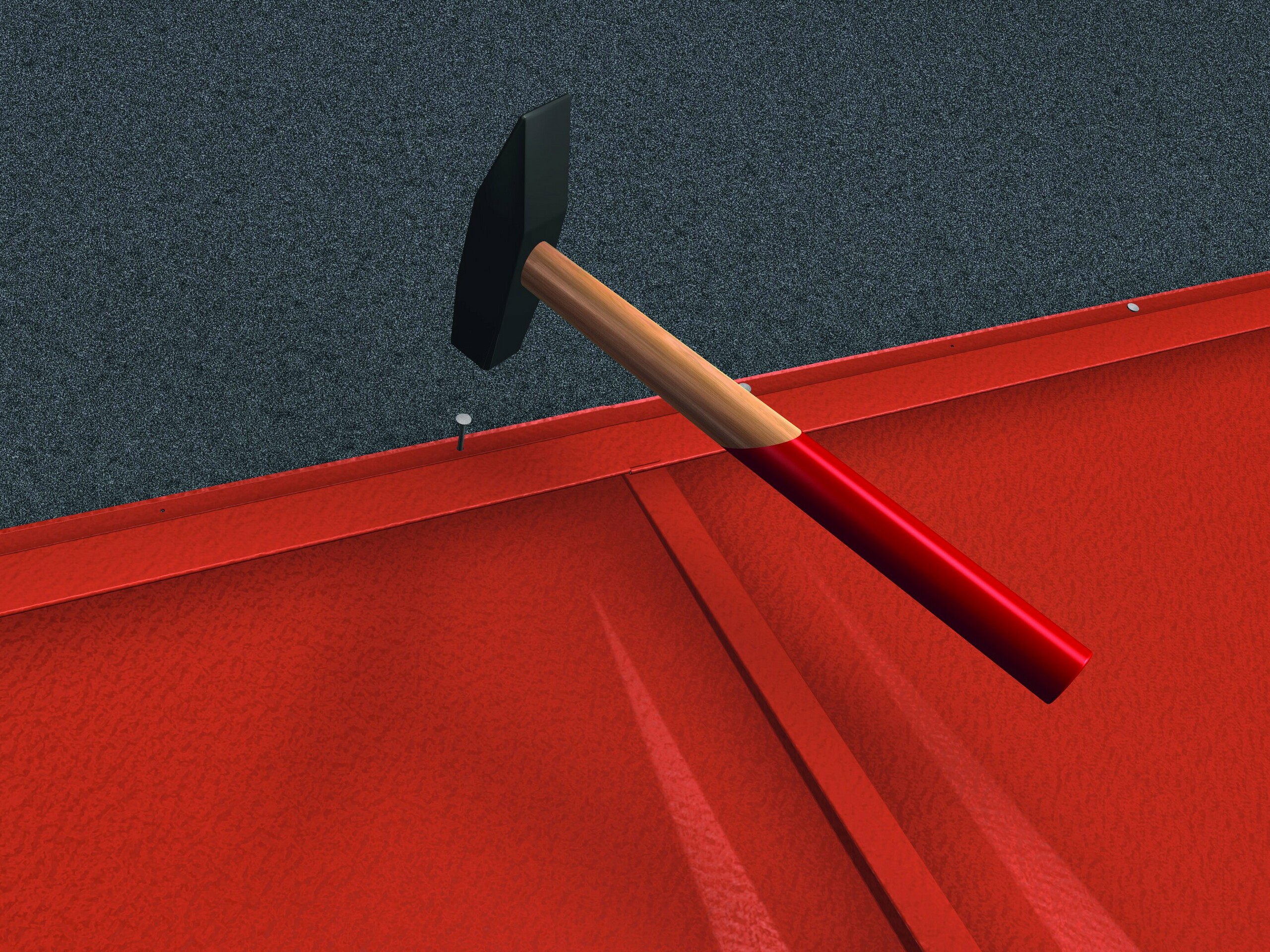

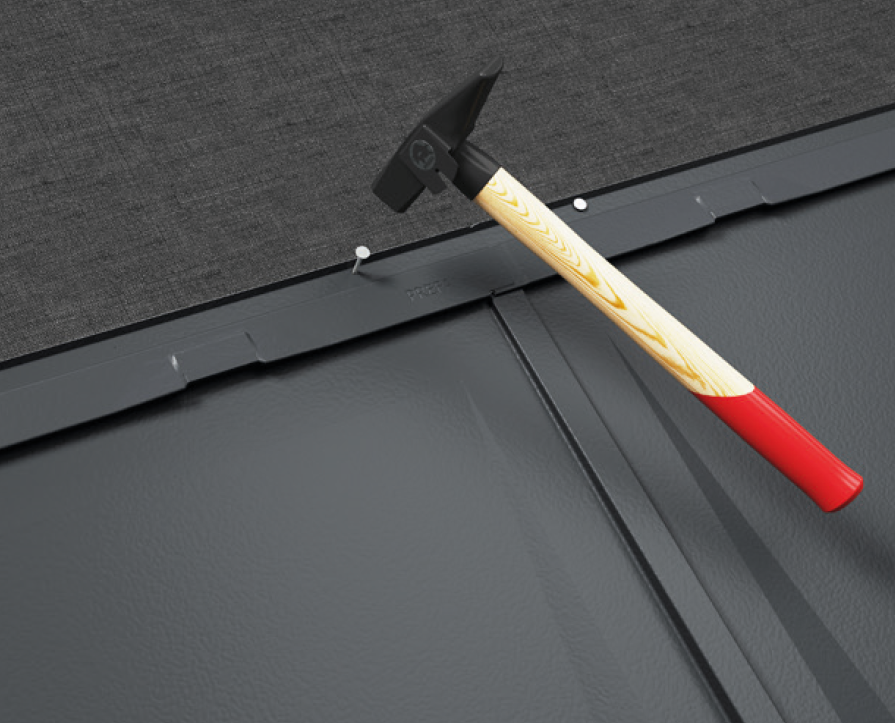

Die PREFA Dachplatte R.16 wird direkt durch die Haftleiste auf der Vollschalung montiert.

Et godt ekspertråd: Lyddæmpningslisten gør PREFA-tagplade R.16 mere støjsvag

Aluminiumstage er mere støjsvage end deres rygte. Mennesker opfatter lyde forskelligt. For at holde støjen på et så lavt niveau som muligt er PREFA-tagplade R.16 udstyret med en lyddæmpningsliste (FD.TEC). For endnu mere boligkomfort anbefaler vi desuden at benytte et tykkere skillelag.

Farvetabel for PREFA-tagplade R.16

Tagplade R.16 fås i mange PREFA-standardfarver i P.10-kvalitet.

PREFA’s farvepalet rækker lige fra klassisk tegllook over moderne gråtoner til naturlige brune nuancer. Du kan vælge mellem følgende tagfarver som standard:

Farveoversigt (10)

farve

betegnelse

~ RAL

01 Braun

P.10 brun

7013

02 Anthrazit

P.10 antracit

7016

03 Schwarz

P.10 sort

9005

04 Ziegelrot

P.10 teglrød

8004

05 Oxydrot

P.10 oxidrød

3009

06 Moosgrün

P.10 mosgrøn

6005

07 Hellgrau

P.10 lys grå

7005

11 Nussbraun

P.10 nøddebrun

8019

PREFA dunkelgrau ähnlich DB 703 oder RAL 7043

P.10 mørk grå

7043

43 Steingrau

P.10 stengrå

7031

Henvisninger

  • De anførte RAL-værdier er kun tilnærmelsesværdier (~), som til dels kan afvige kraftigt fra den originale PREFA farve og som under særlige omstændigheder ikke gengiver den subjektive farvefornemmelse.
  • Der kan først og fremmest ikke fastlægges værdier for farvekvaliteten P.10 pga. overfladernes struktur.
  • Naturblank: Ændringer i overfladerne pga. forarbejdning og miljøindvirkninger falder ikke under garantien. Se også informationsbladet.
  • Ved metallic-farver kan der forekomme farveforskelle.
  • Der skal derfor altid bruges en original mønsterprøve til en nøjagtig fastlæggelse af farven på komponenter, der skal opsættes sammen.

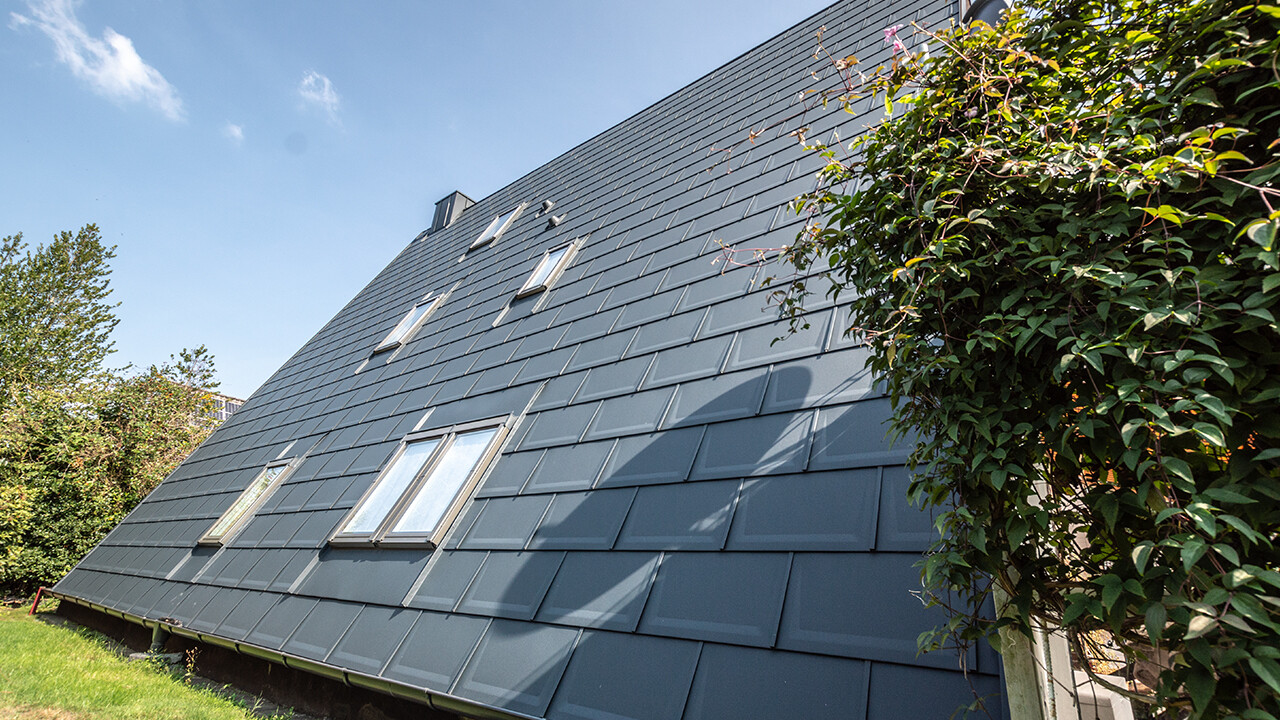

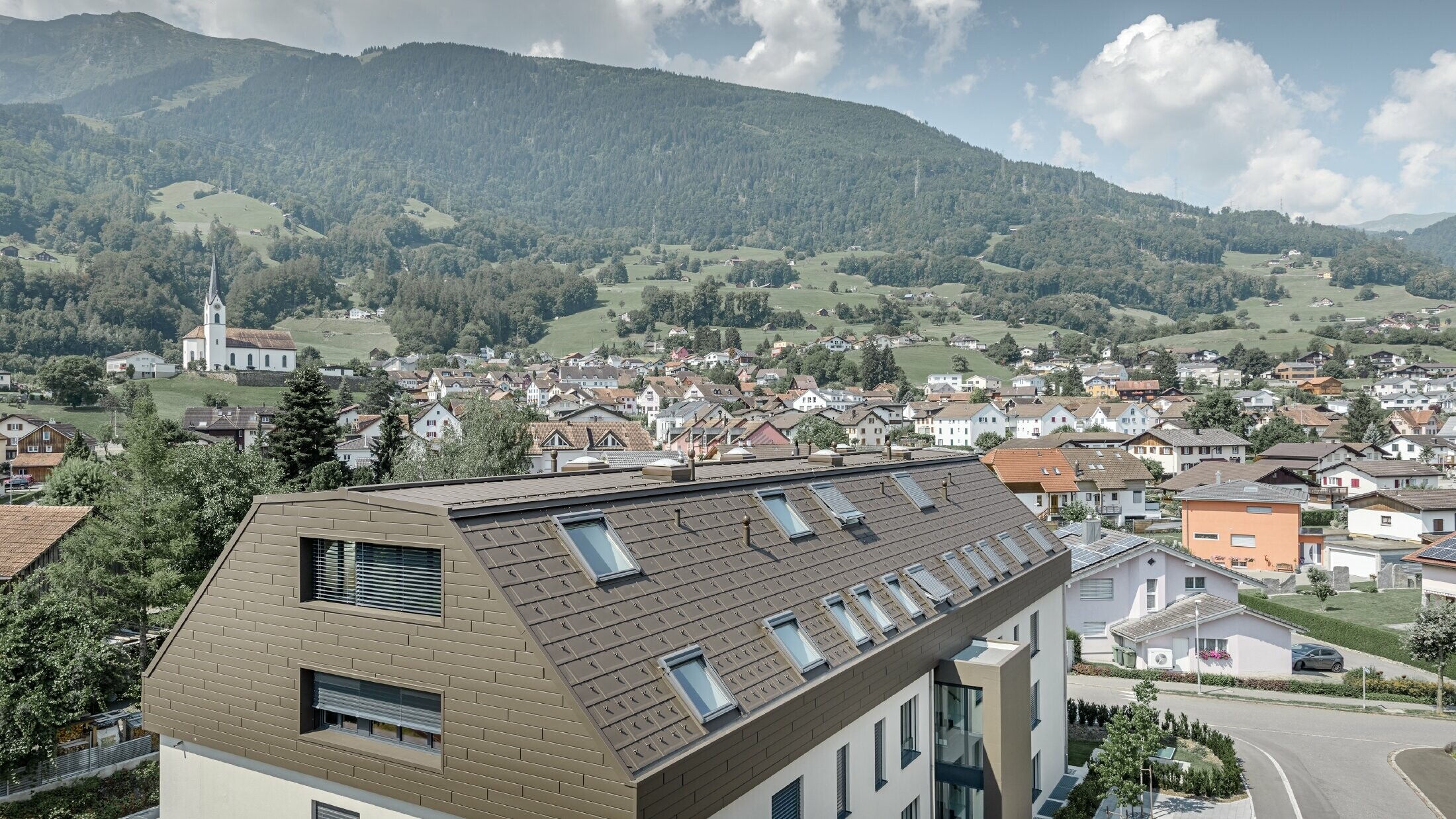

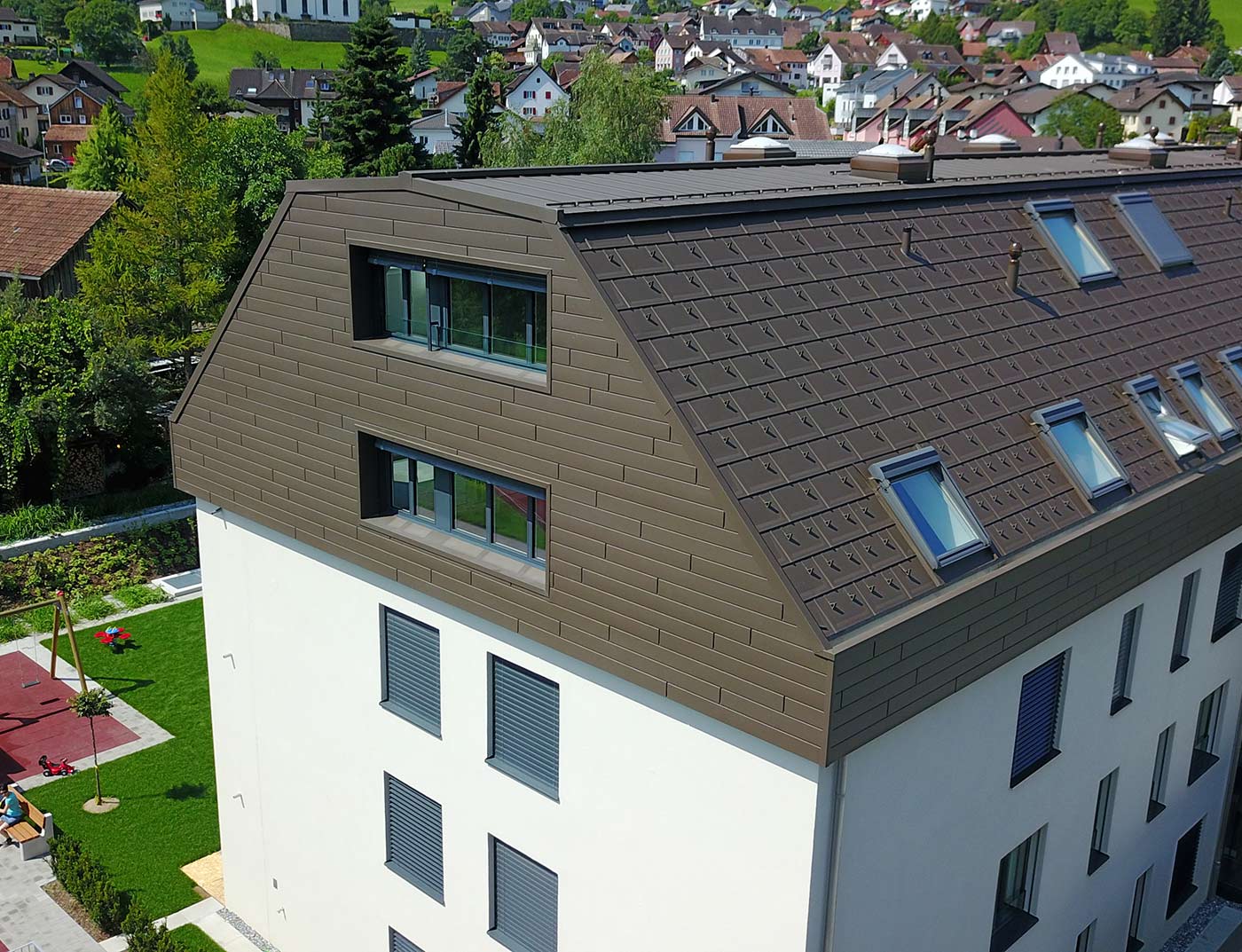

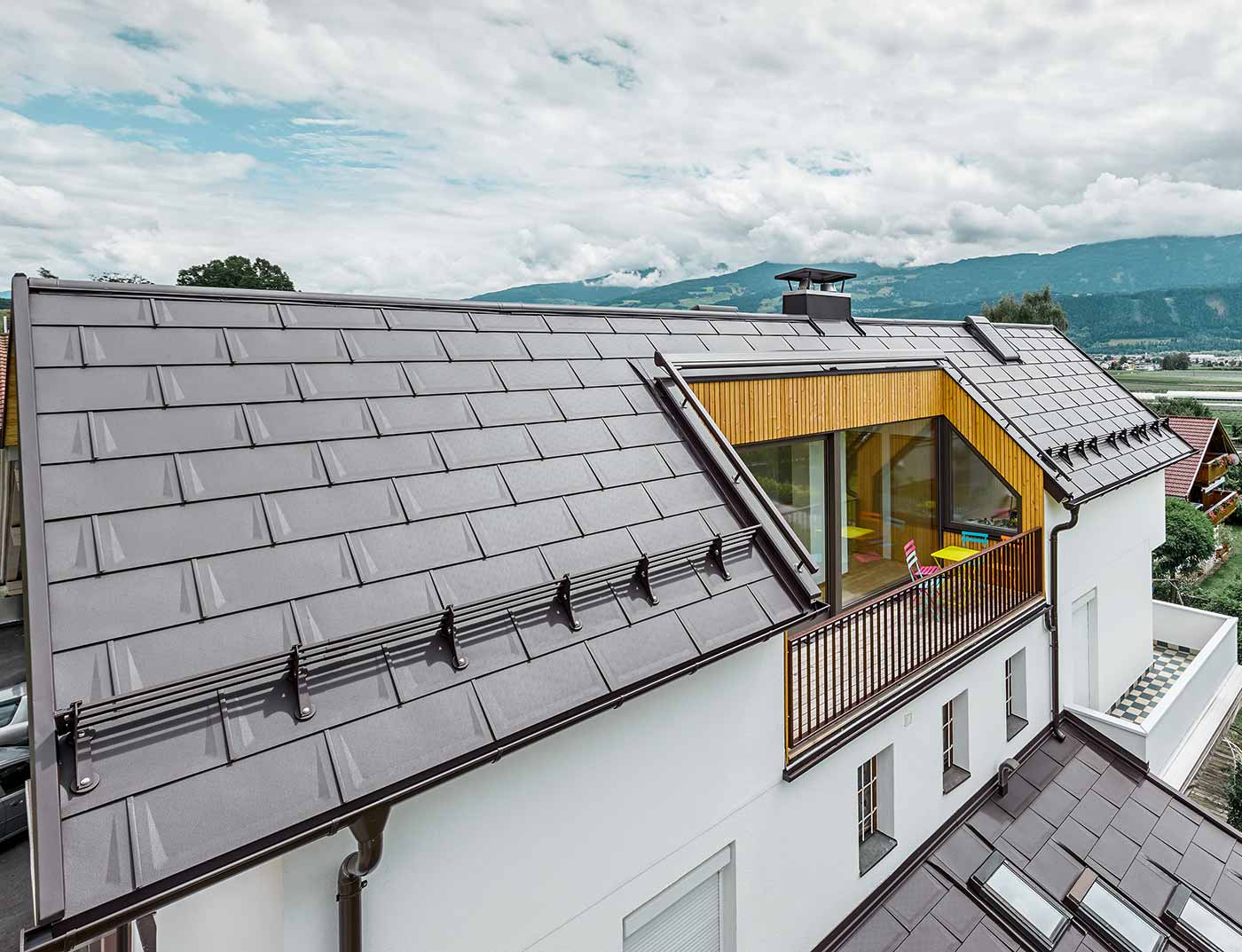

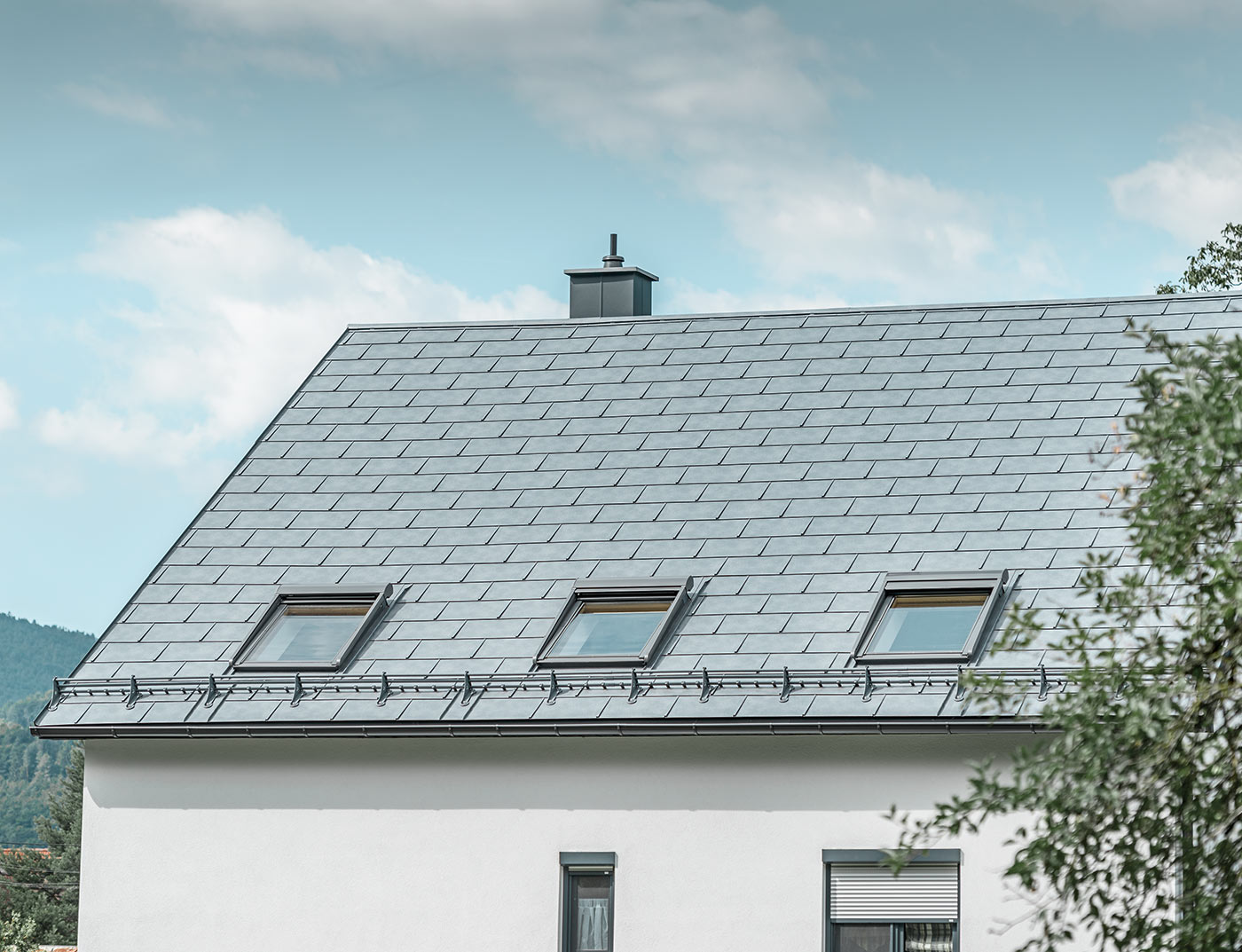

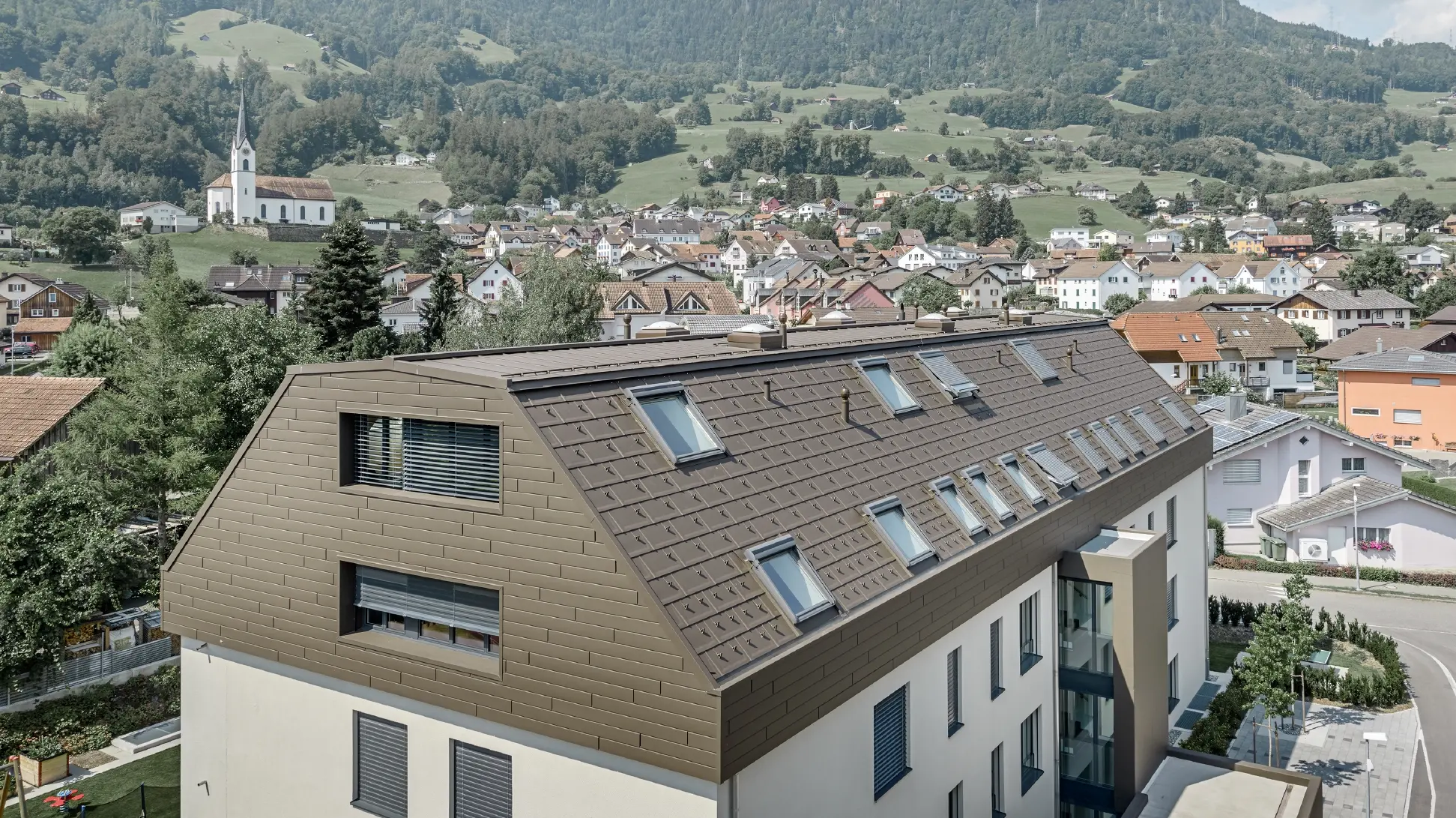

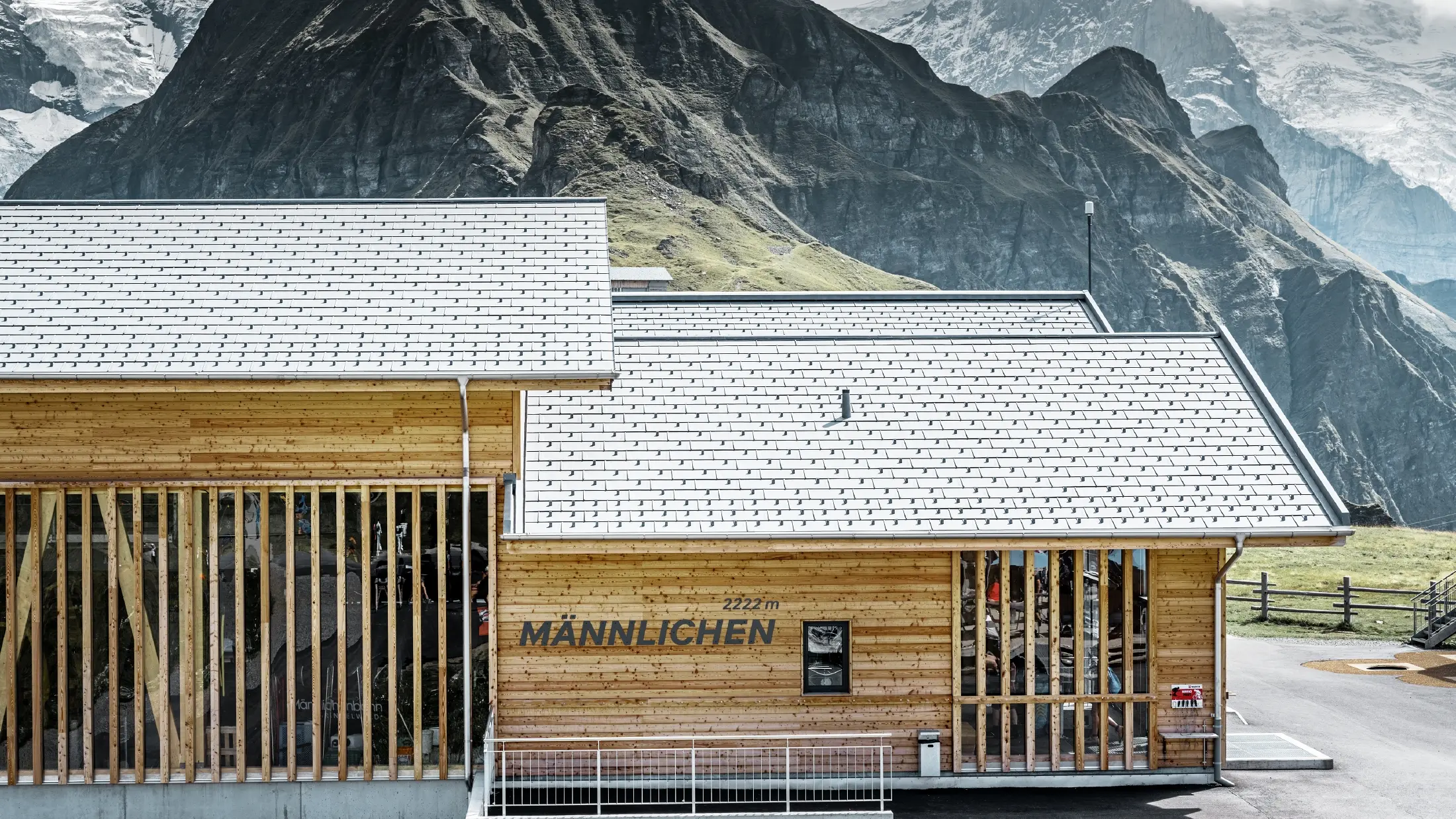

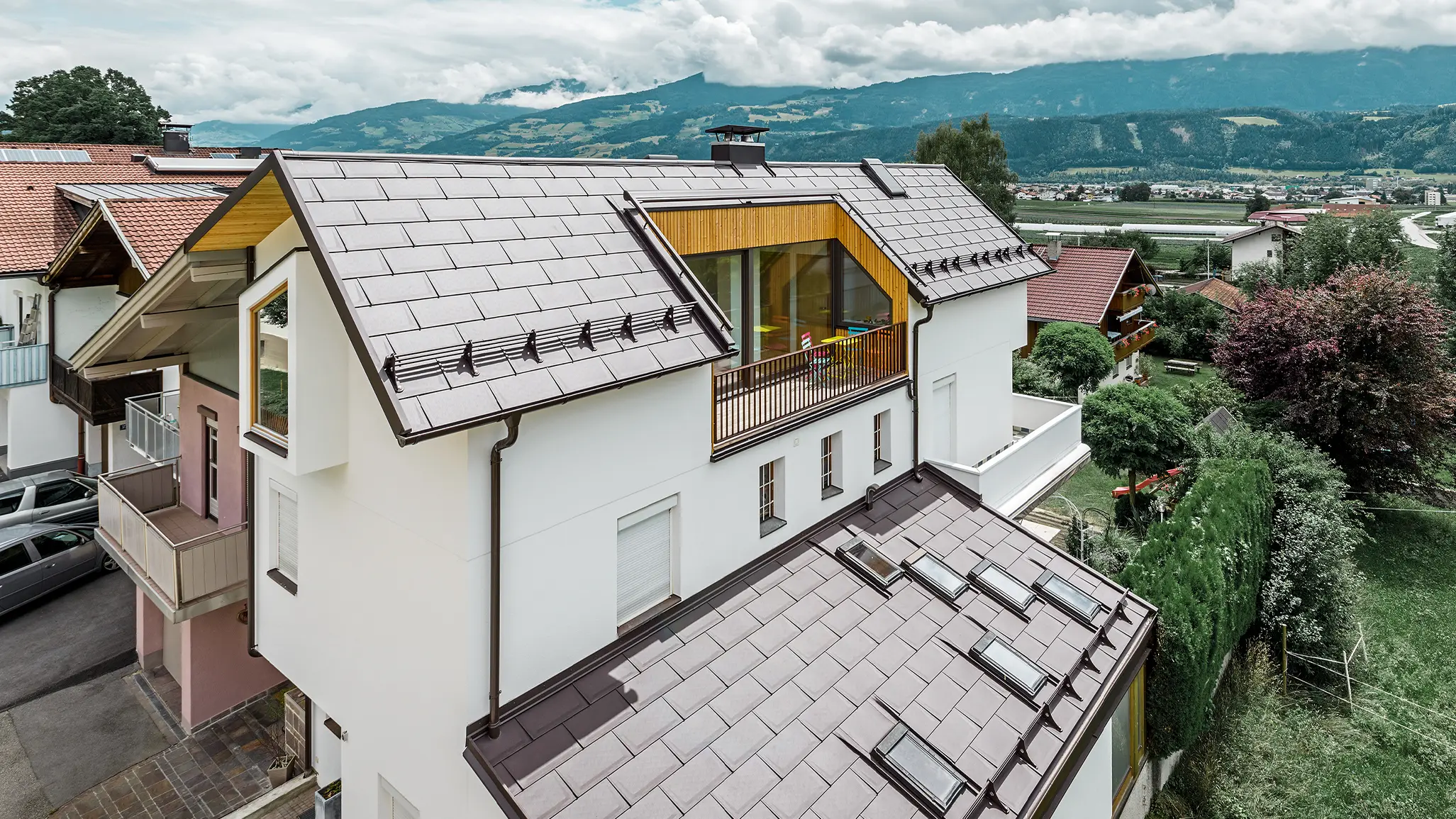

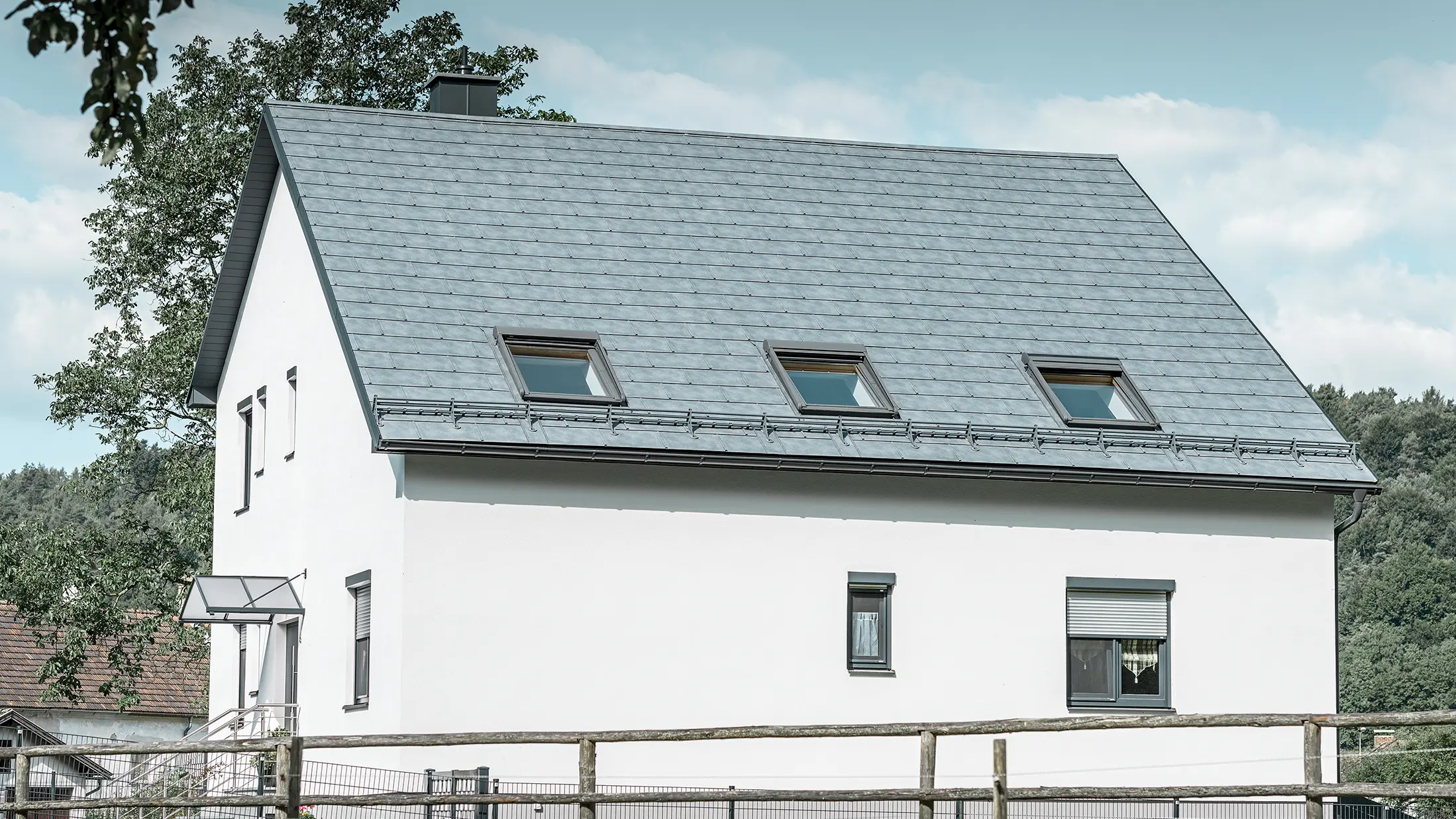

Lad dig inspirere af de mange allerede udførte projekter med PREFA-tagplade R.16

Uanset om du vil renovere dit tag eller ønsker at lægge et nyt tag, så finder du mange projekter med PREFA-aluminiumstag i vores referencegalleri og renoveringsgalleri. Du kan også se nogle her med det samme:

Har du flere spørgsmål til tagpladerne R.16 fra PREFA?

Det ville være for let, hvis vi kunne give dig en samlet pris her eller kunne sige, at en tagplade eller en facadespån koster xy €. Så let er det desværre ikke, for et PREFA tag eller en PREFA facade skal beregnes meget omhyggeligt af vores fagopsættere.

I henhold til ÖVE/ÖNORM EN 62305-3 kan metaltag integreres i et udvendigt lynaflederanlæg. PREFA glatbåndsbelægninger (Prefalz og Falzonal) er således tilladt som en naturlig del af lynsikringen, og PREFA små formater (tagplader, tagspåner, tagpaneler, tagromber) er tilladt som en naturlig del af lynaflederen (anbringelse af ekstra lynsikring og tilslutning til jordforbindelsen nødvendig). Der er normative undtagelser, hvorefter eksempelvis objekter med øget risiko (f.eks. eksplosionstruede bygninger) skal projekteres specielt. Integrationen af PREFA tag- og facadesystemer i et eksternt lynaflederanlæg skal derfor planlægges på et objektspecifikt grundlag. Oplysninger om behovet for lynsikring og om dens udførelse fås hos en lynaflederspecialist eller en autoriseret elektriker. Yderligere oplysninger om lynsikring findes her.

Pga. den lave vægt er PREFA tagplader, tagspåner og tagromber, tagpaneler FX.12 fremragende til dækning af eksisterende, gamle tage. Monteringen på det eksisterende tag som f.eks. bitumenspåner og bitumenbaner kan hurtigt udføres. Forudsætningen for en mulig overdækning er en intakt underkonstruktion, den rigtige taghældning og forudsætningerne for byggefysiske grundlag!

Hvis funktionsevnen ikke er reduceret efter kraftig hagl, men der forekommer mangler i form af lette buler, skal man være opmærksom på, at i specielle tilfælde også optiske beskadigelser medforsikres. Ved eksisterende forsikringer skal man være opmærksom på, at der ikke foreligger ansvarsfraskrivelse for optiske skader.

Ødelæggelsen af metaller forårsaget af kemiske eller elektrokemiske reaktioner med deres omgivelser betegnes som korrosion af metallerne. Den bedst kendte type korrosion er rust på jern.

Aluminiumsmaterialer er overvejende korrosionsbestandige og rustfri!

Tekniske oplysninger

Materiale

coatet aluminium, 0,7mm tykt, coil coating belægning

Standardoverflade

stucco

Mål

700×420mm i opsat flade (3,4stk./m²)

Vægt

ca. 2,5kg/m²

Tagets minimumshældning

17° (ca. 31%)

Underkonstruktion og skillelag*

På fuld forskalling (mindst 24mm); fra 17 til 25° skal der udlægges et bitumenskillelag; fra en snenormallast på 3,25kN/m² eller i terrænkategorier 0, I eller II skal der opsættes et bitumenskillelag på fuld forskalling.

*Overhold nationale standarder og fagregler.

Grundlæggende fastgørelse

direkte, 3PREFA rillesøm per tagplade R.16 (dvs. ca. 10PREFA rillesøm per m²)

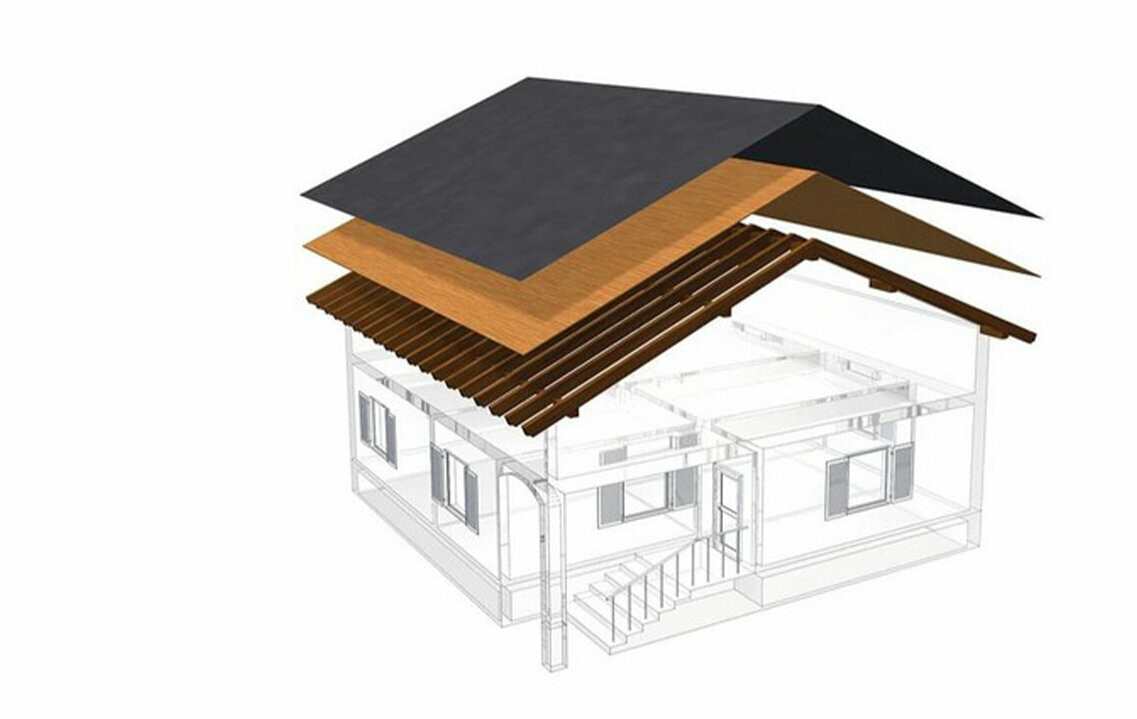

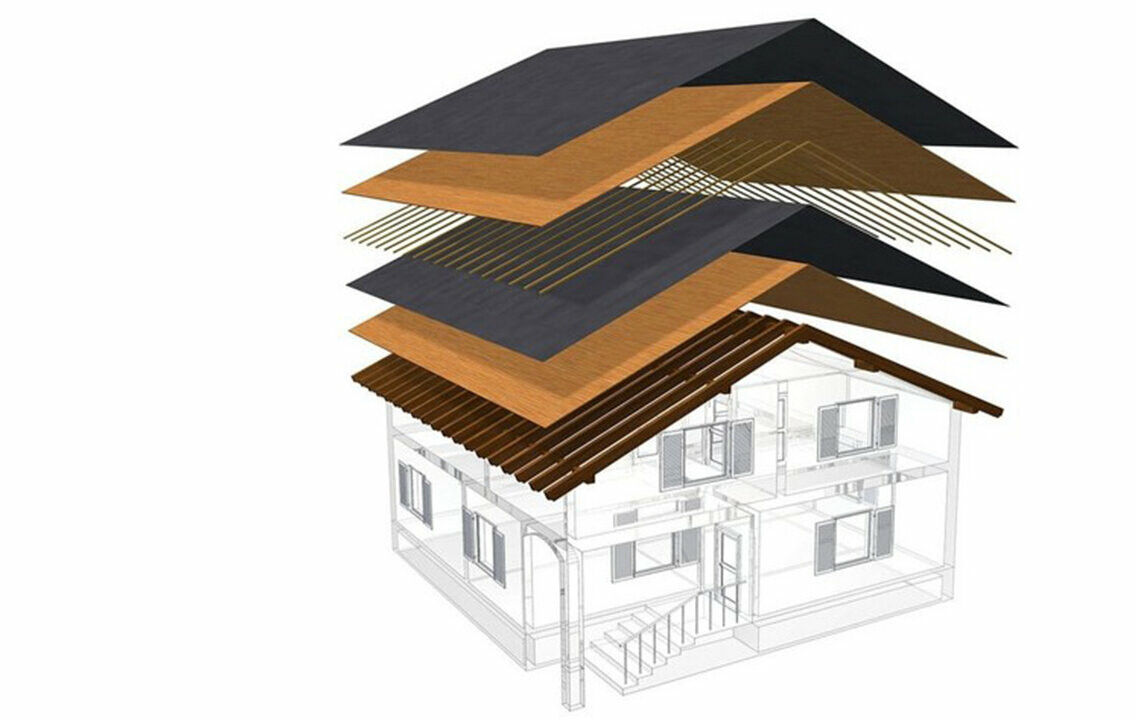

Tagkonstruktion

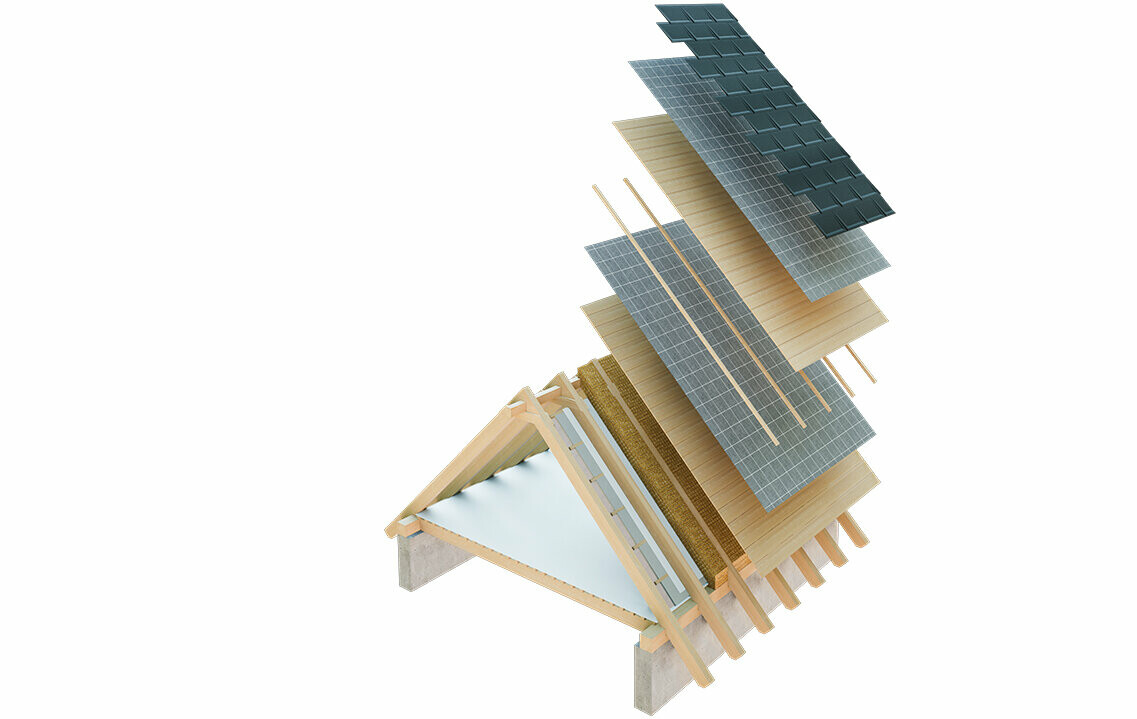

PREFA-aluminiumstage udføres med en ventileret underkonstruktion, hvor tagdækningen og det varmeisolerende lag er adskilt af et ventileret mellemrum. På den måde kan f.eks. opstået kondensvand ledes væk igen.

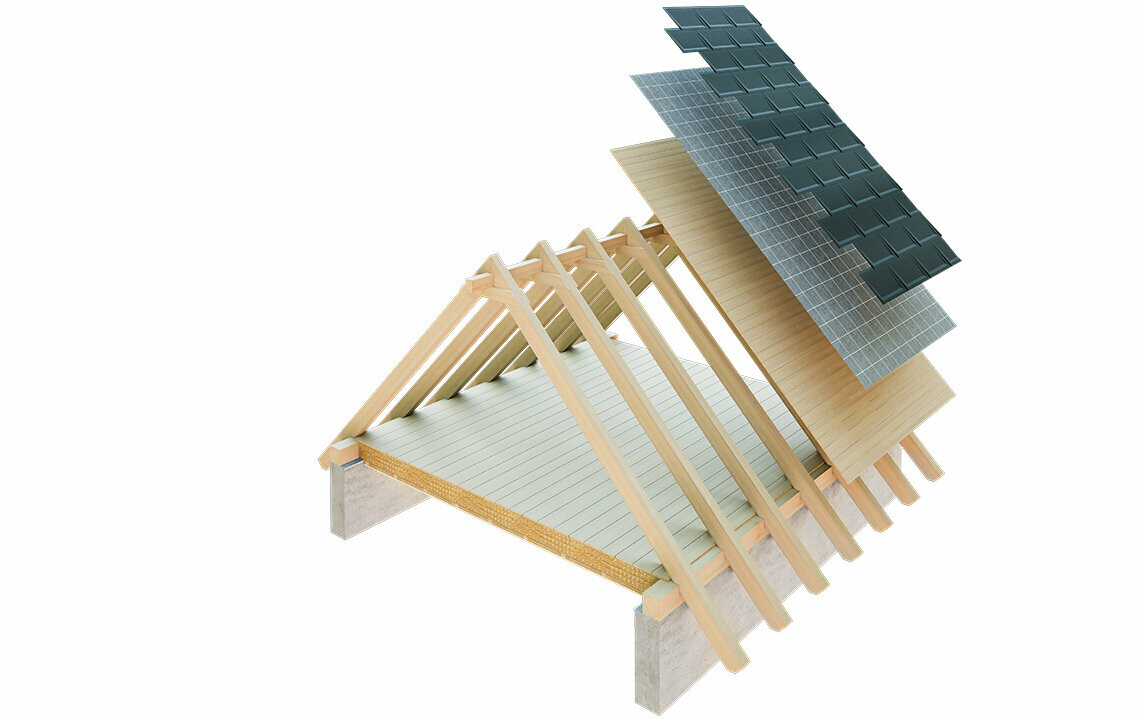

Tagbeklædningen ventileres for det meste som vist på det første billede. Men hele loftsrummet kan også være ventileret (højre billede).



Planlægning og anvendelse

Her finder du udbudstekster og detaljer om PREFA-tagplade R.16 til download. Du finder opsætningsvejledninger og gode råd om tagopsætning samt en planlægningsvejledning og et spørgeskema vedr. taget plus videoer om opsætning af tagplade R.16 i serviceområdet (kun for blikkenslager- og tagdækker-partnervirksomheder – hav venligst dine adgangsdata klar).

Oplysning til arkitekt- og planlægningsbureauer: I finder desuden 3D- og BIM-data samt teksturer vedrørende vores produkter her: digital planlægning

Tilbehør

Her finder du en liste med passende tilbehør til PREFA-tagplade R.16 – lige fra kantplader og jetventilatorer til snestoppere og løbegange.

Du kan finde en komplet og detaljeret liste over tilbehørsprodukter i vores prisliste (kun for produktionsvirksomheder).

Kantstrimler til tagspån, tagspån DS.19, tagromber, tagplader R.16 og tagpanel FX.12

1800 × 158 × 1,00 mm, forhullet

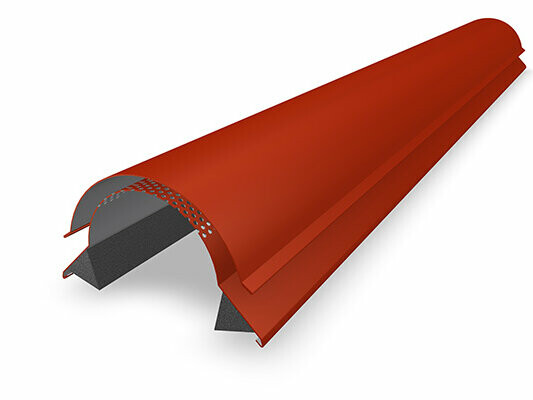

Jet-ventilator

3.000 × 1,00 mm, 1.200 × 1,00 mm, selvbærende Jet-ventilator til ventilerede tage

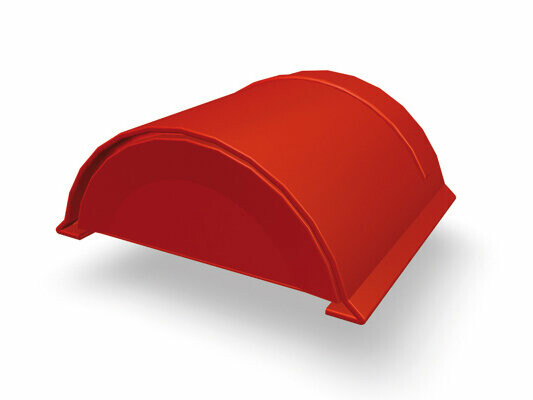

Jet-ventilator startstykke

-

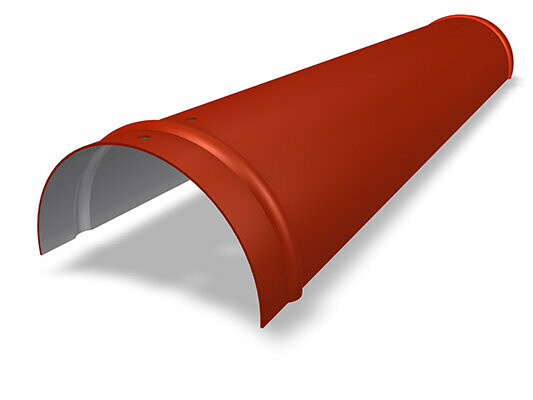

Rygnings- og mønningsrytter

500 × 1,00 mm

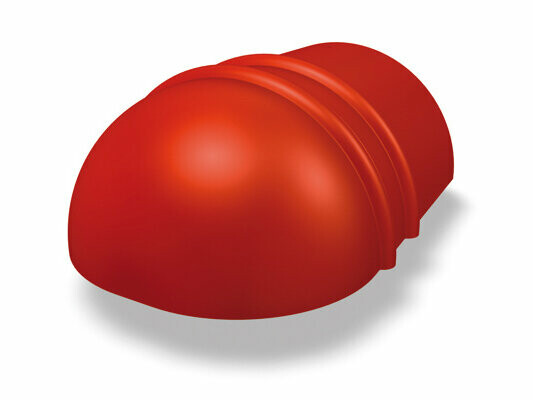

Rygningsrytter startstykke

-

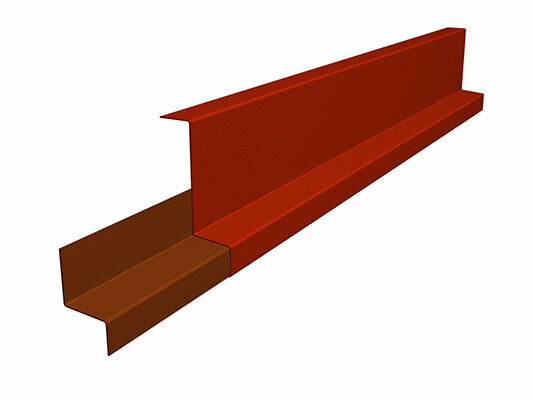

Vindskede

95 × 2.000 × 0,70 mm, med hæftestrimler

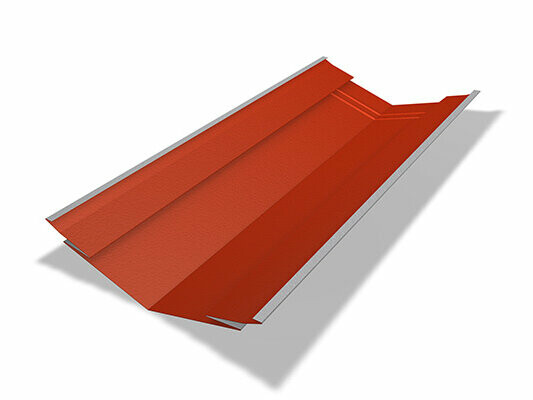

Sikkerhedsskotrende

3.000 mm, kantet med dobbeltfals

Fuglebeskyttelsesgitter

125 × 2.000 × 0,7 mm, med runde huller Ø 5/7 mm

Ventilationsbånd

med firkantede huller 6 mm, i farverne brun/anthracit og lysegrå/lysegrå, dimensioner: 1,00 × 250 mm und 1,00 × 333 mm

Indløbsplade

230 × 2.000 × 0,70 mm

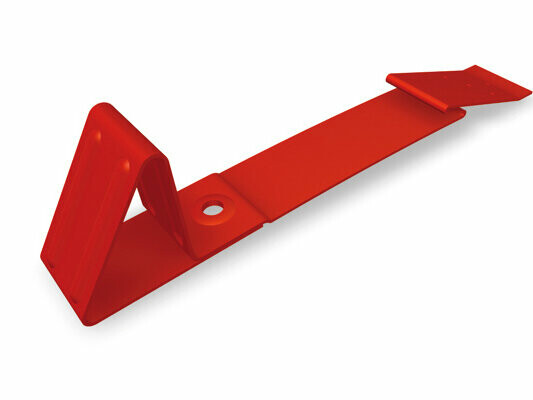

Snestopper til R.16, FX.12 und DS.19

-

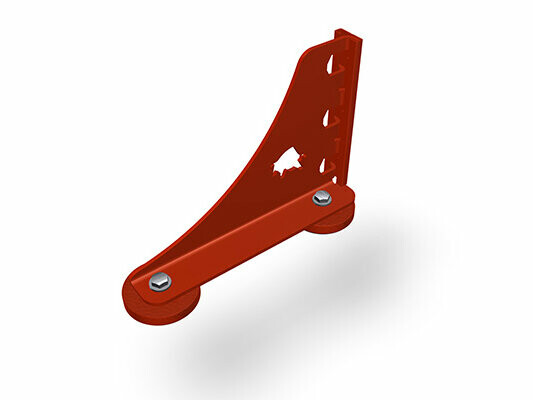

Snegittersystem

3 gennemtræksåbninger til ilægningsprofiler

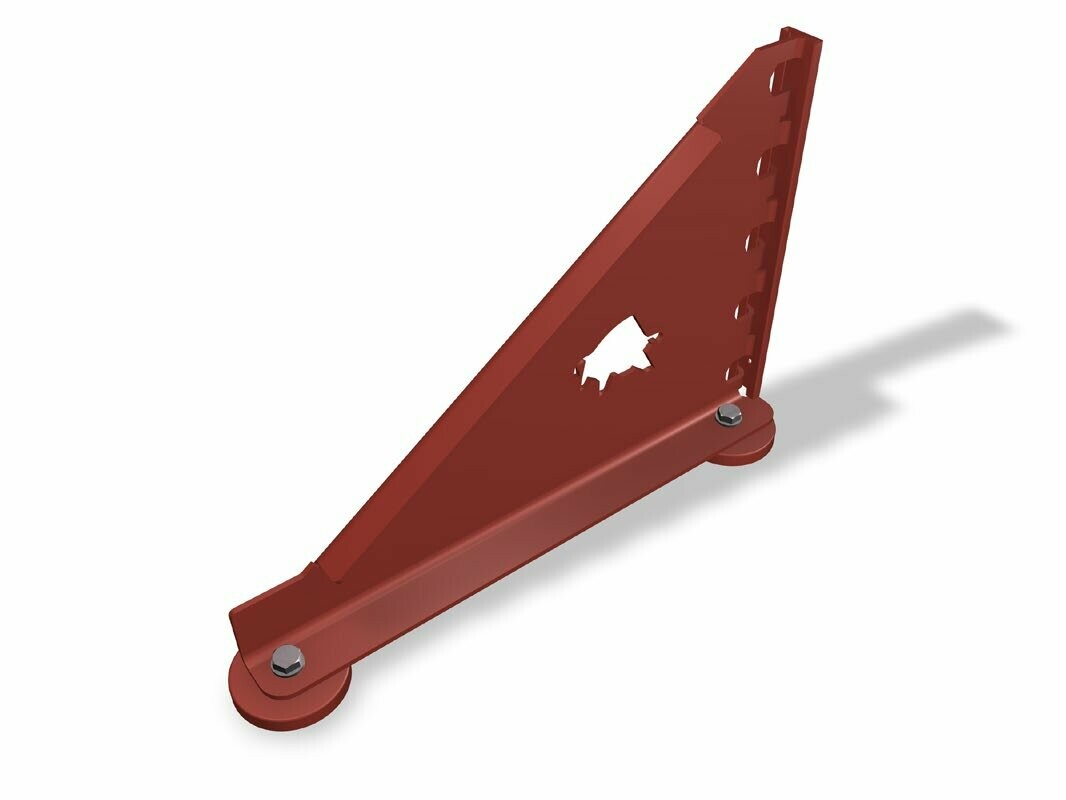

Haken XL til snegittersystem

med 5 gennemgange, optimal til PV-taganlæg

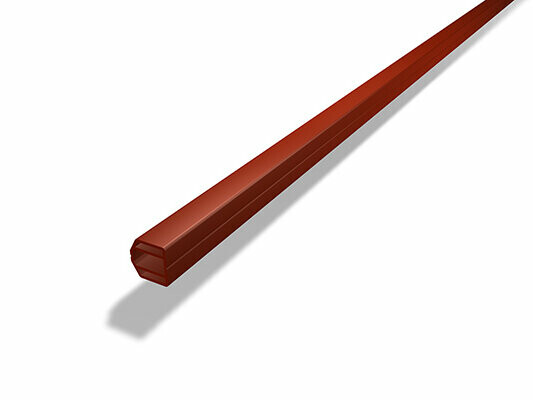

Ilægningsprofil

3.000 mm; 25/25

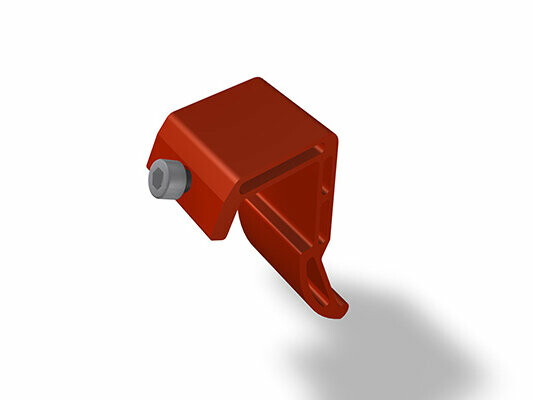

Isklo

Passer til ilægningsprofil

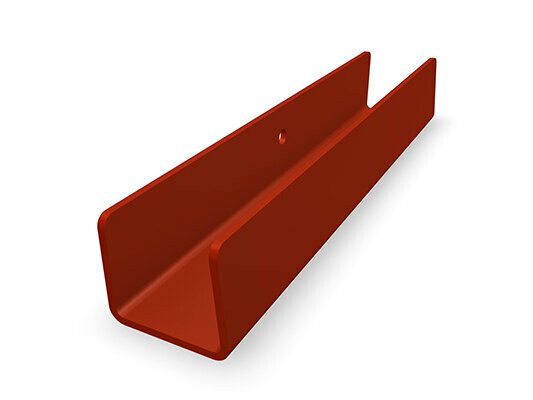

Afslutning til snegittersystem

Afslutningselement til ilægningsprofil

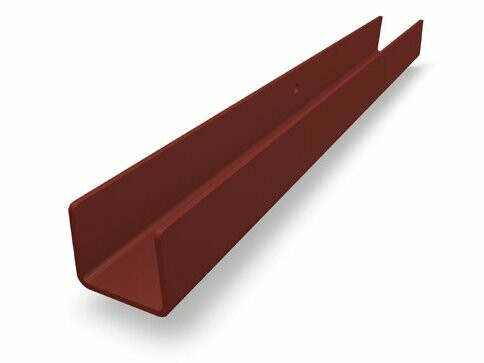

Afslutning XL til snegittersystem

til ilægningsprofil

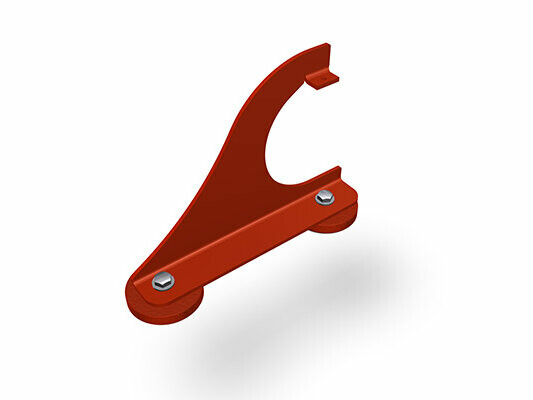

Bjergsnefangstøtte

Til rundtræsdiameter på 140 mm

Solarhalter für Photovoltaikanlagen auf PREFA Dächern inklusive Abdeckkappe

Solarholder med dækkappe

længde: 260 mm

Solarholder Sunny

Egnet til alle små PREFA formater og systemer med stående fals

Zu sehen ist der PREFA Solarhalter Vario ohne Kreuzverbinder.

Solarholder Vario

Variabel montering af solarmoduler på PREFA Kleinformat-tagsystemer. Fås med og uden krydsforbinder. Kun egnet til forarbejdning af PREFA-profilskinne; ikke kompatibel med andre produkter.

Zu sehen ist der PREFA Solarhalter Fix ohne Kreuzverbinder.

Solarholder Fix

Fast montering af solarmoduler på PREFA Kleinformat-tagsystemer. Fås med og uden krydsforbinder. Kun egnet til forarbejdning af PREFA-profilskinne; ikke kompatibel med andre produkter.

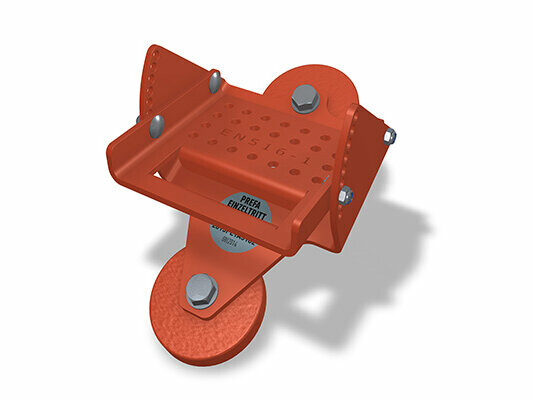

Enkelttrin

Justerbar til taghældninger fra 12° til 60°; kontrolleret iht. EN 516‑1‑A

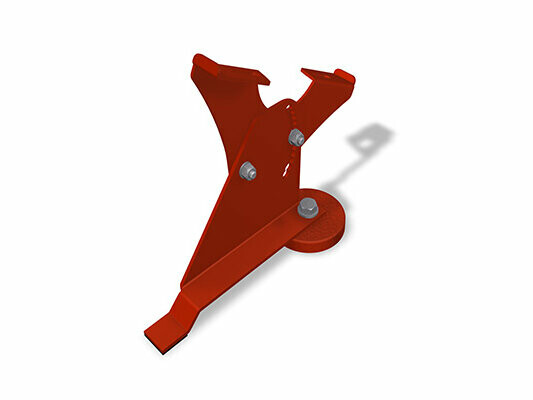

Støtte til installationsgang på en foddel

250 mm; taghældninger 12°-55°; kontrolleret iht. EN 516‑1‑A.

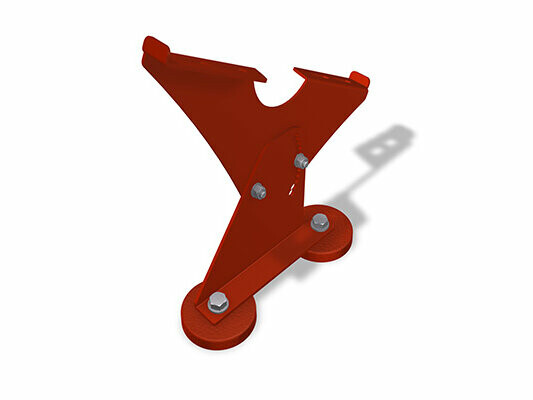

Støtte til installationsgang på to foddel

360 mm; taghældninger 12°-55°; kontrolleret iht. EN 516‑1‑B

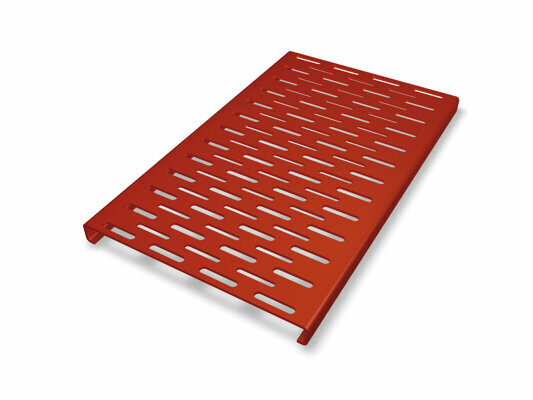

Installationsgang

250 × 420 mm, 250 × 600 mm, 250 × 800 mm, 250 × 1.200 mm, 360 × 800 mm, 360 × 1.200 mm; kontrolleret iht. EN 516‑1‑A hhv. EN 516‑1‑B

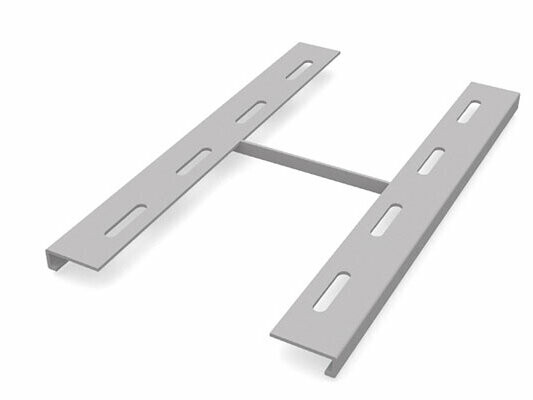

Forbinder til installationsgang

-

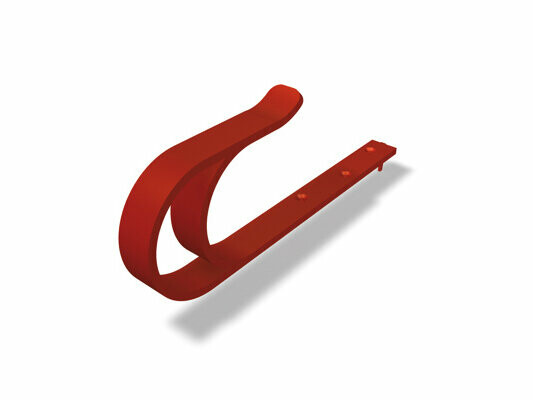

Sikkerhedskrog til tag

I henhold til EN 517 – B

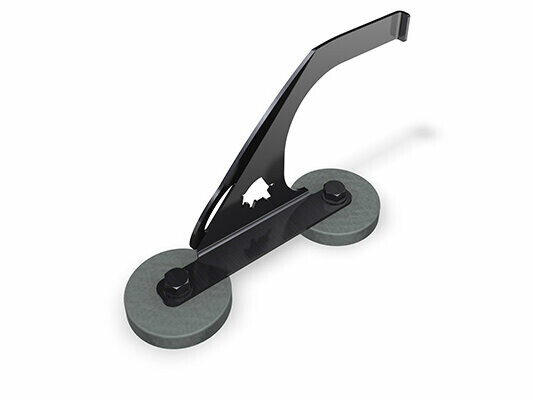

Sikkerhedstagkrog på foddele

I henhold til EN 517 – B

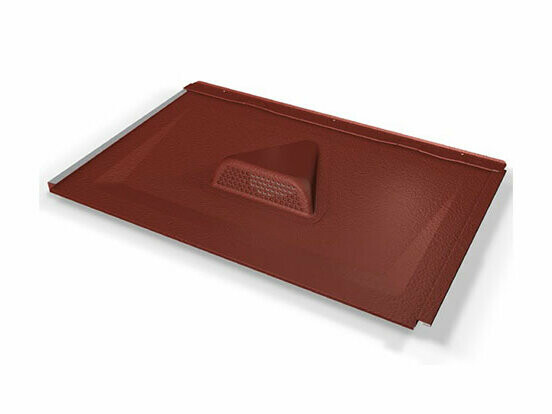

Frømundsluge til tagplade R.16

700 × 420 mm, ventilationstværsnit ca. 30 cm²

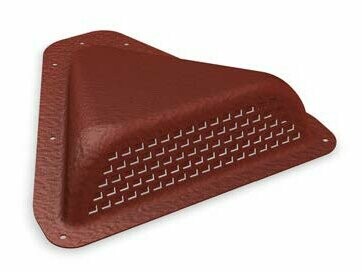

Frømundslugekappe

Til pånitning og klæbning, Ventilationstværsnit: ca. 30 cm²

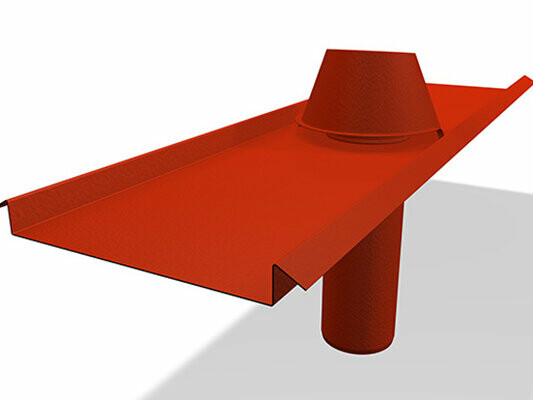

Udluftningshætte

Ø 100 mm, taghældning: fra 12°

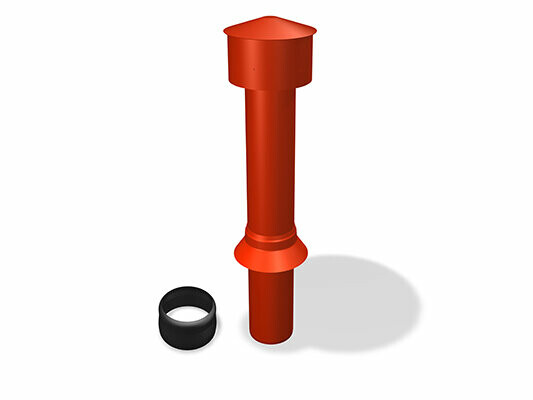

Udluftningsrør

Ø 100 mm, Ø 120 mm; inkl. EPDM-tætning og afdækning

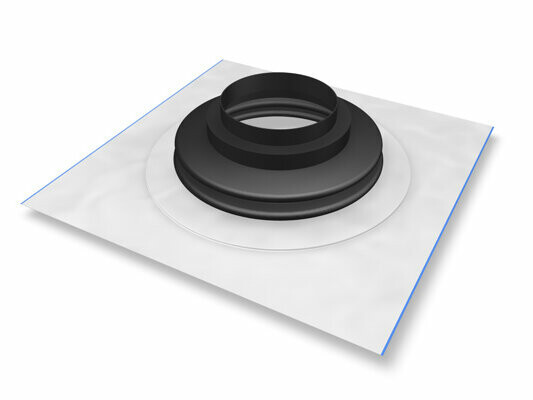

Foldemanchet 100

Ø 100 – 130 mm, permanent elastisk EPDM-manchet til taggennemføringer i undertaget

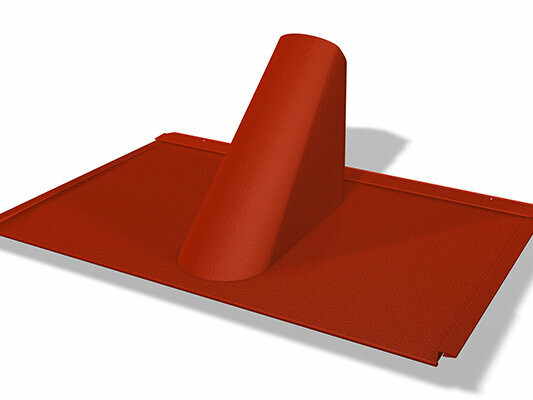

Indfatningsplade til R.16 og FX.12

Til rørgennemføringer på ⌀ 80 til 125 mm og taghældninger fra 17° til 52°

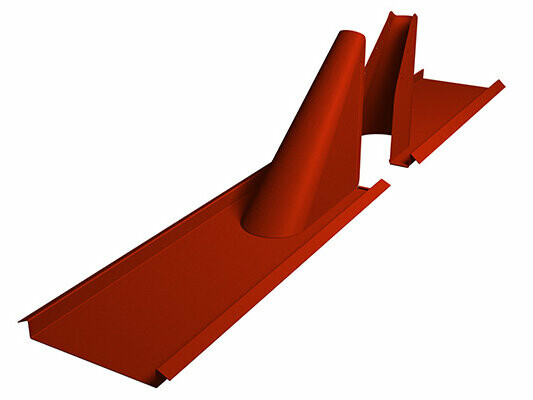

Universalindfatning 2-delt

Til rørgennemføringer på ⌀ 40 til 120 mm; til taghældninger fra 12° til 52°

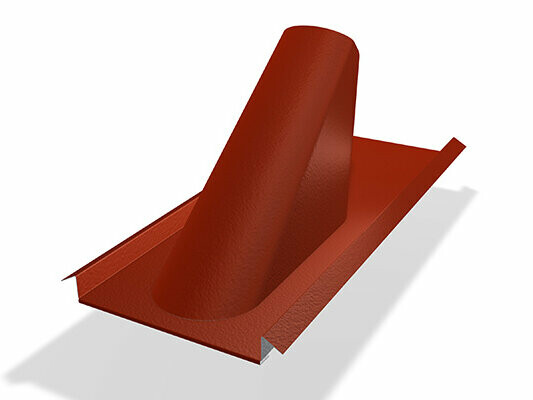

Indfatningsplade til falsning af profiler

til rørgennemføringer på ⌀ 80 til 125 mm, til taghældninger fra 12° til 52°

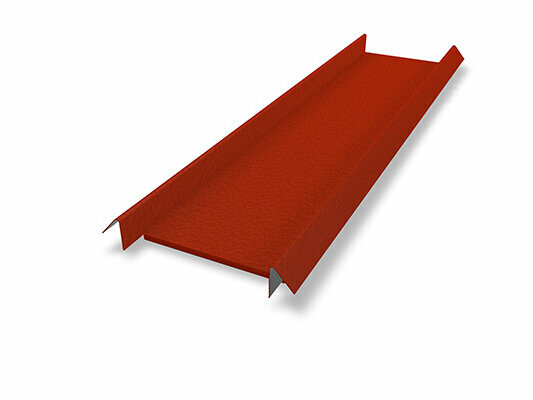

Underlagsplade

længde: 540 mm, bredde: 125 mm

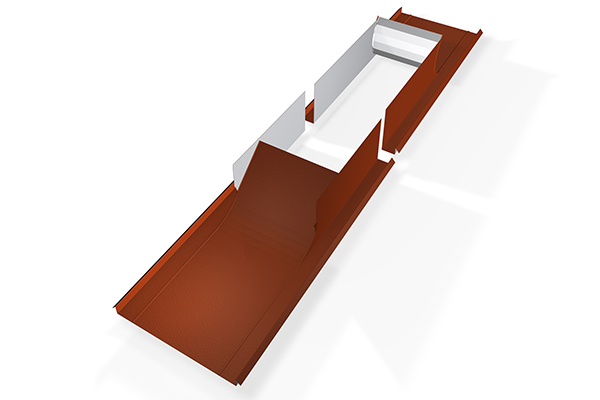

Indfatning vario

bredde: 120 – 600 mm, 600 – 1.020 mm, variable længde: 150 til 980 mm, til taghældninger fra 12° til 55°

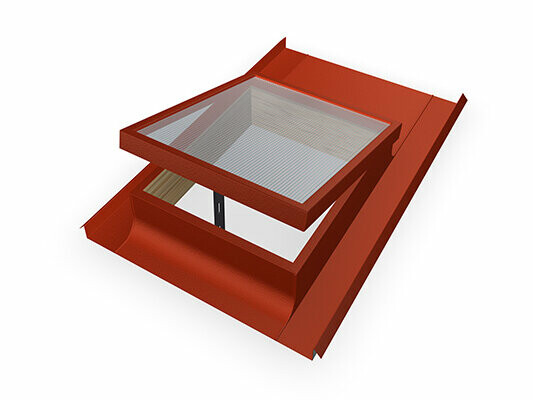

Tagluge

-

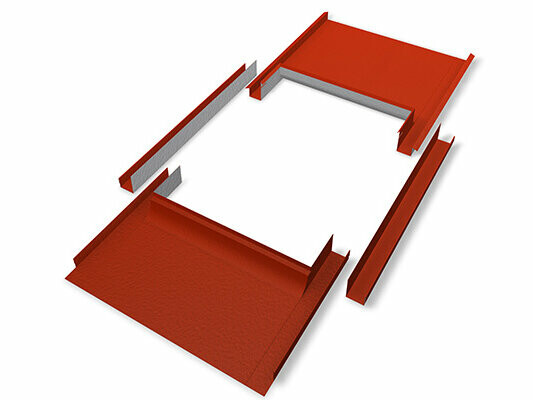

Vinduesindfatninger til ROTO og ROTO-Q-serie

Fås i mange dimensioner

Vinduesindfatninger til velux

Fås i mange dimensioner

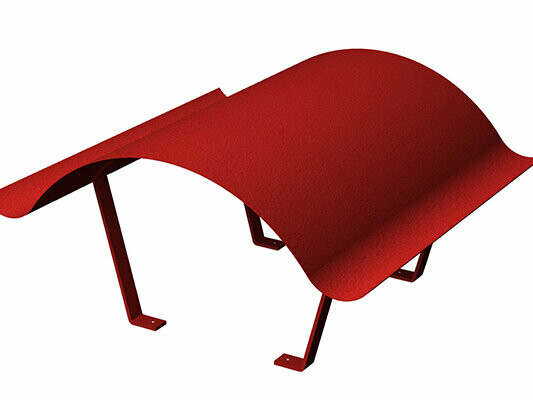

Skorstenshætte

700 × 700 mm, 800 × 800 mm, 1000 × 700 mm, 1100 × 800 mm, 1500 × 800 mm

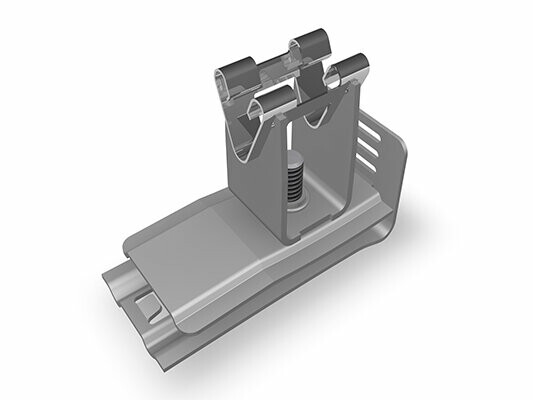

Taglederholder til lynafleder

Klemmeområde: 2 – 8 mm; Holder til runde ledere: Ø 8 mm

Specialklæbersæt

Indhold: 1 patron PREFA specialklæber (290 ml); 1 dåse rensevæske (60 ml); 1 sandpapir; 1 rengøringsklud; 2 adapterdyser
