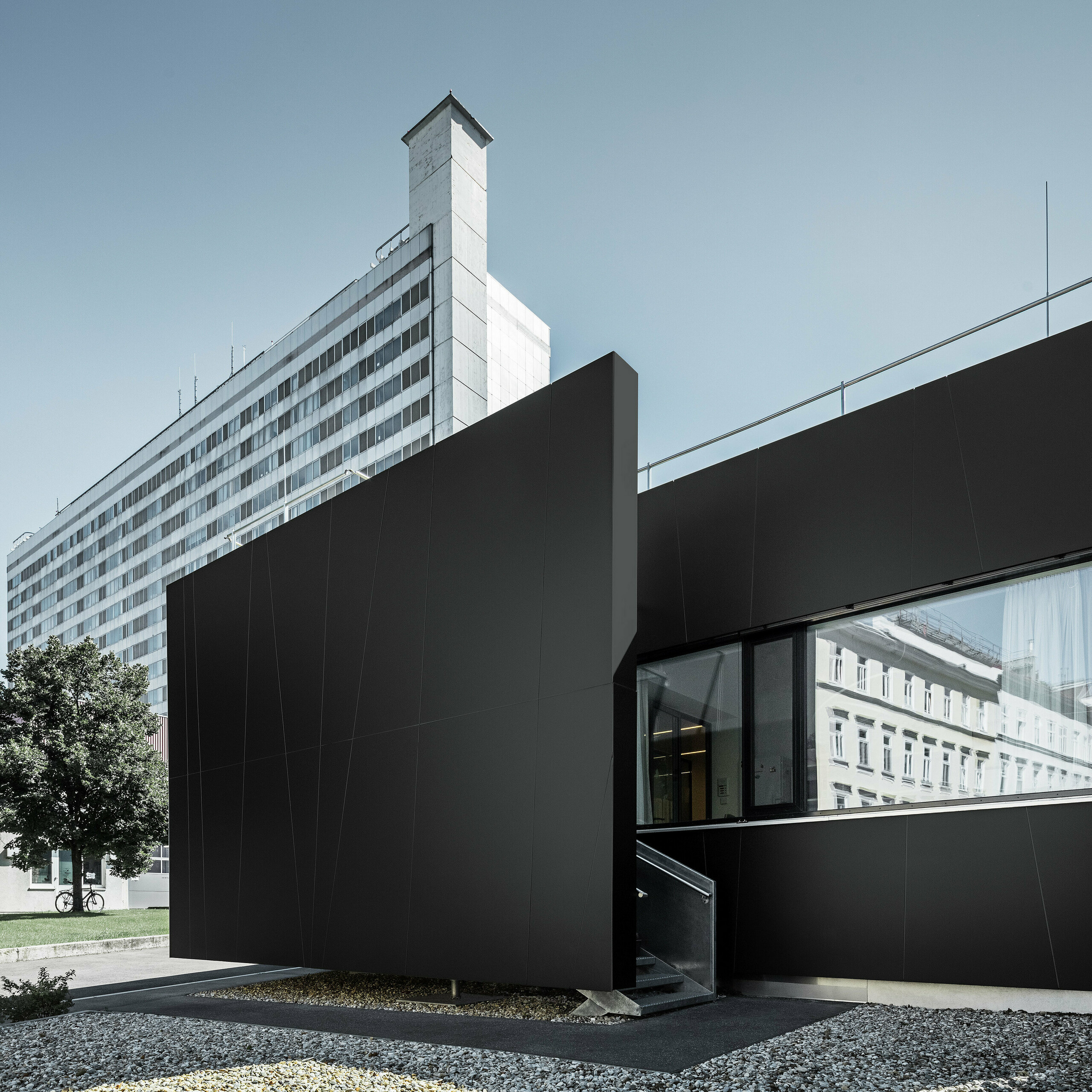

Frontalansicht der zentralen Notaufnahme der Klinik Landstraße in der Juchsgasse in Wien wurde mit PREFABOND Aluminium Verbundplatten in der Farbe schwarzgrau verkleidet.

Aluminiumskompositplade

Til store og små flader: Ideer kan realiseres, så de gør stort indtryk, gennem brug af PREFABOND-aluminiumskompositpladen.

+10
Læs videre

PREFABOND-aluminiumskompositpladen er den ideelle facadebeklædning ikke kun til store, men også mindre flader. Den ser ikke kun utroligt flot ud, men er også yderst robust takket være en særlig materialeblanding.

De er desuden meget korrosions- og vejrbestandige og har derudover høj bøjestivhed og slagstyrke. Den giver samtidigt store kreative friheder med alle fordelene ved en ventileret facade.

PREFABOND består af to aluminiumsplader, der under en smeltefikseringsproces anbringes på begge sider af en FR-kerne (fire retardant = brændhæmmende). Denne forbindelse, der både er kemisk og mekanisk, sikrer en særlig robust fastgørelse. På den måde sikrer aluminiumskompositpladen for konstant jævnhed og stabilitet på alle flader.

Aluminiumskompositpladen egner sig til facadebeklædning og til mange byggeforanstaltninger:

  • Bagventilerede facadekonstruktioner
  • Beklædning af balkoner
  • Indendørsområde: Dørfyldninger, modulskillevægge, rumopdelinger

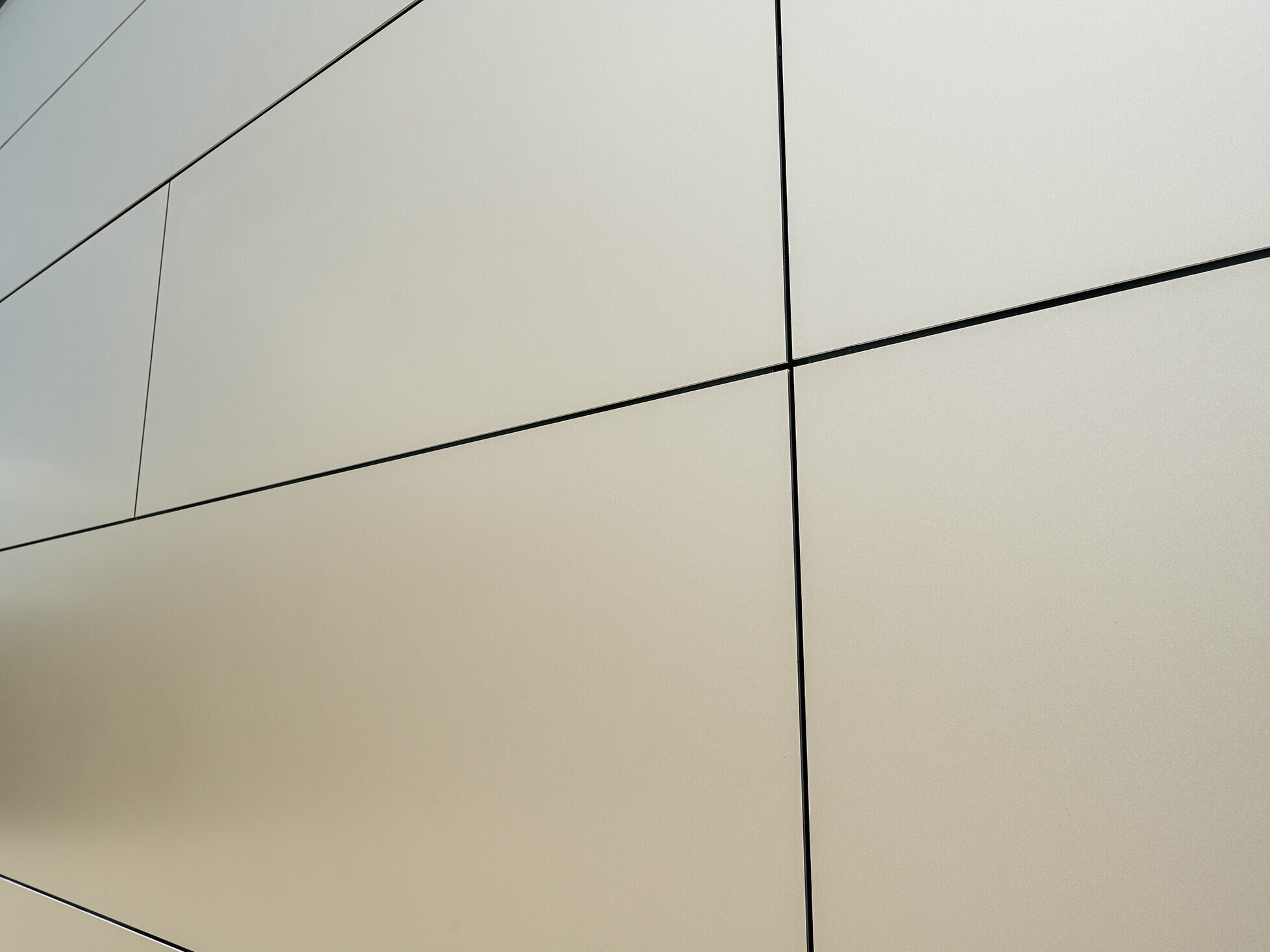

PREFABOND Aluminium Verbundplatte mit Fugen in Bronze

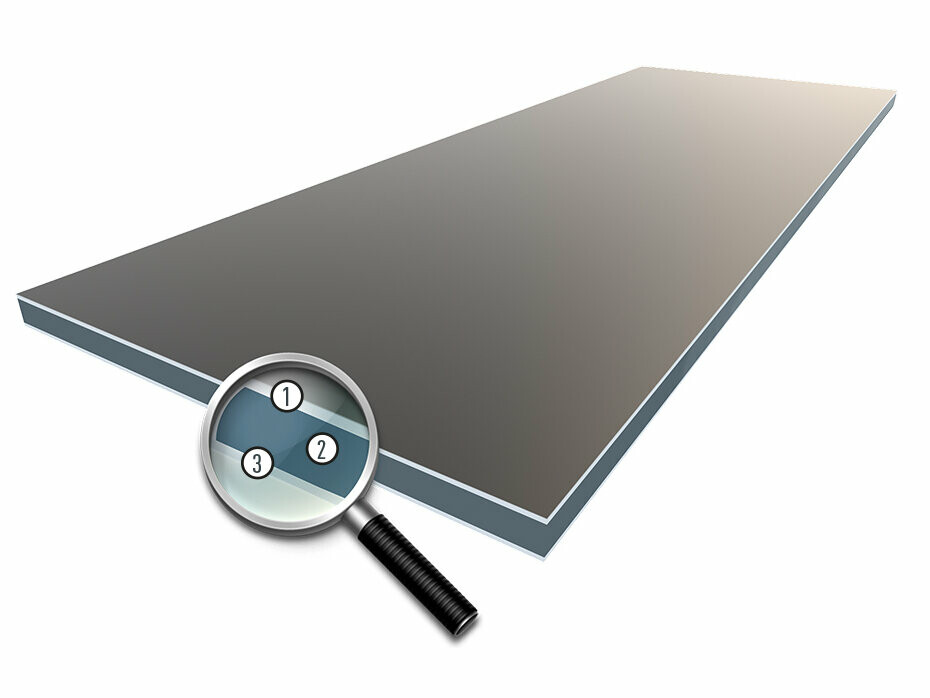

Opbygning af PREFABOND-aluminiumskompositpladen

  1. båndlakeret aluminium (forside)
  2. FR-kerne (svært antændelig)*
  3. Aluminium med beskyttelseslak (bagside)

*A2-kerne (ikke brændbar) på forespørgsel

Aufbau einer PREFABOND Aluminium Verbundplatte - Beschichtetes Aluminium - FR-Kern - Aluminium mit Schutzlack, mit Lupe

Fordele ved aluminiumskompositpladen

Ikon for fordele

Omfattende komplet system

Alt montagetilbehør samt ekstraudstyr er afstemt perfekt til hinanden og leveres samlet.

Ikon for fordele

Mange anvendelsesmuligheder

Kan ud over facadebeklædning også bruges til altanbeklædning eller i indendørsområder.

Ikon for fordele

Utallige designmuligheder

Individuelt facadedesign gennem individuelle tilskæringsstørrelser og bearbejdningsmulighederne fræsning, boring og kantning (vha. V-not-fræsning)

Ikon for fordele

Omfattende komplet system

Alt montagetilbehør samt ekstraudstyr er afstemt perfekt til hinanden og leveres samlet.

Ikon for fordele

Mange anvendelsesmuligheder

Kan ud over facadebeklædning også bruges til altanbeklædning eller i indendørsområder.

Ikon for fordele

Utallige designmuligheder

Individuelt facadedesign gennem individuelle tilskæringsstørrelser og bearbejdningsmulighederne fræsning, boring og kantning (vha. V-not-fræsning)

Ikon for fordele

Temperaturbestandig

Kan anvendes i et temperaturområde på -40 til +80 °C.

Ikon for fordele

Svært antændelig

FR-kernens brandklasse betyder, at den opfylder klassificering B-s1, d0 iht. EN 13501-1; A2-kerne er også mulig.

Ikon for fordele

Lav vægt

fra 7,6 kg/m²

Ikon for fordele

Temperaturbestandig

Kan anvendes i et temperaturområde på -40 til +80 °C.

Ikon for fordele

Svært antændelig

FR-kernens brandklasse betyder, at den opfylder klassificering B-s1, d0 iht. EN 13501-1; A2-kerne er også mulig.

Ikon for fordele

Lav vægt

fra 7,6 kg/m²

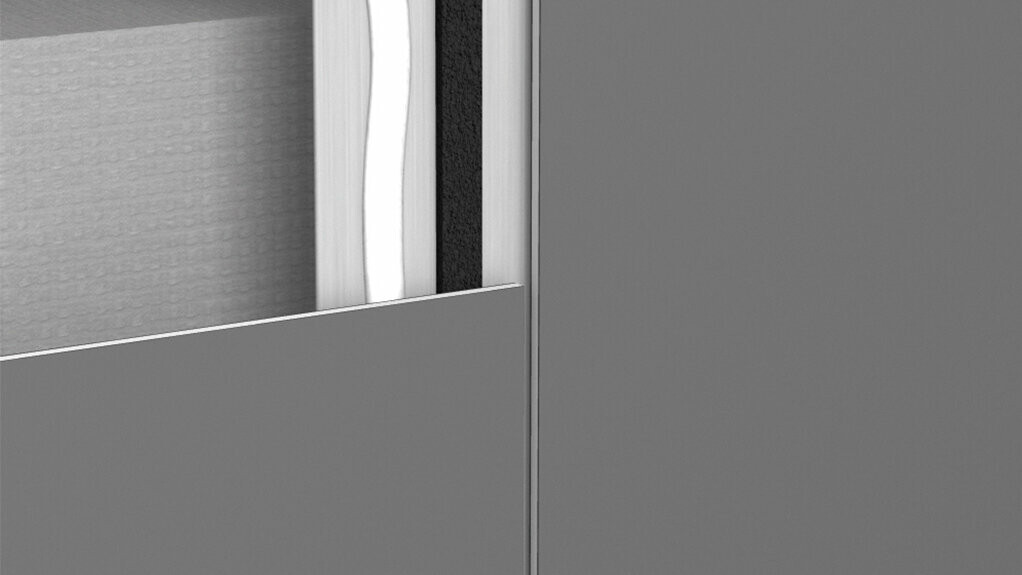

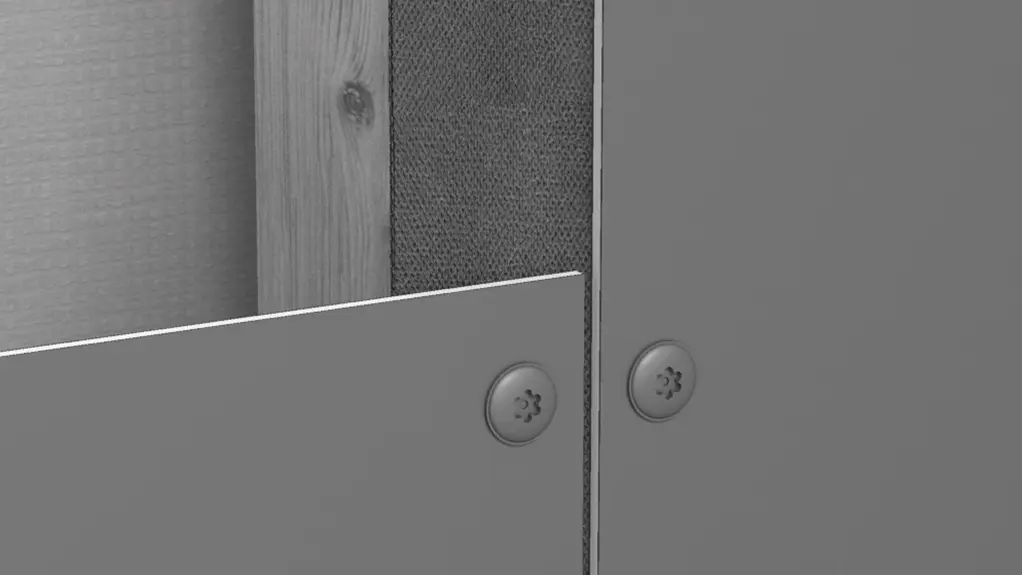

De utallige bearbejdnings- og monteringsmuligheder med PREFABOND : Elegant, homogent udseende

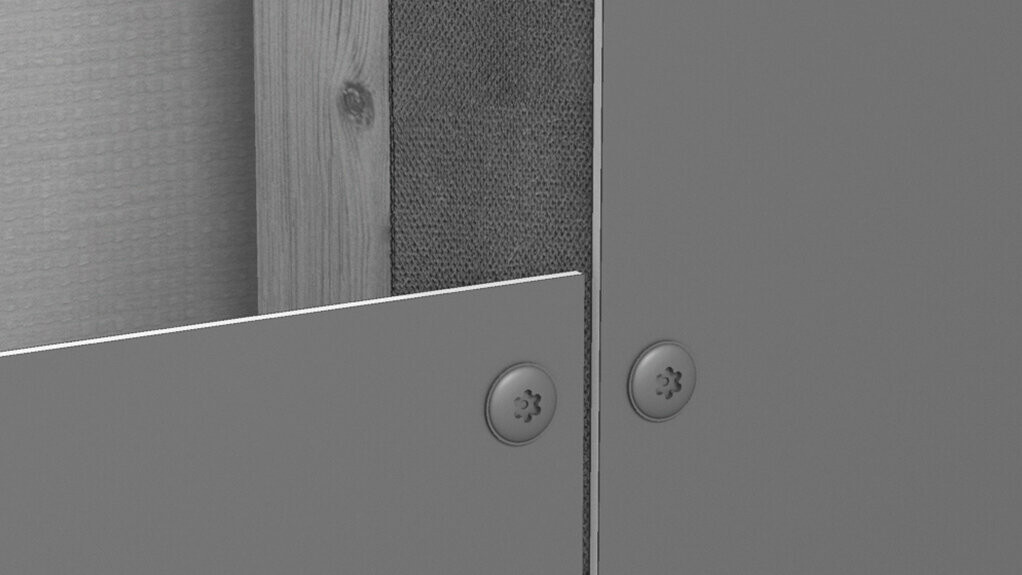

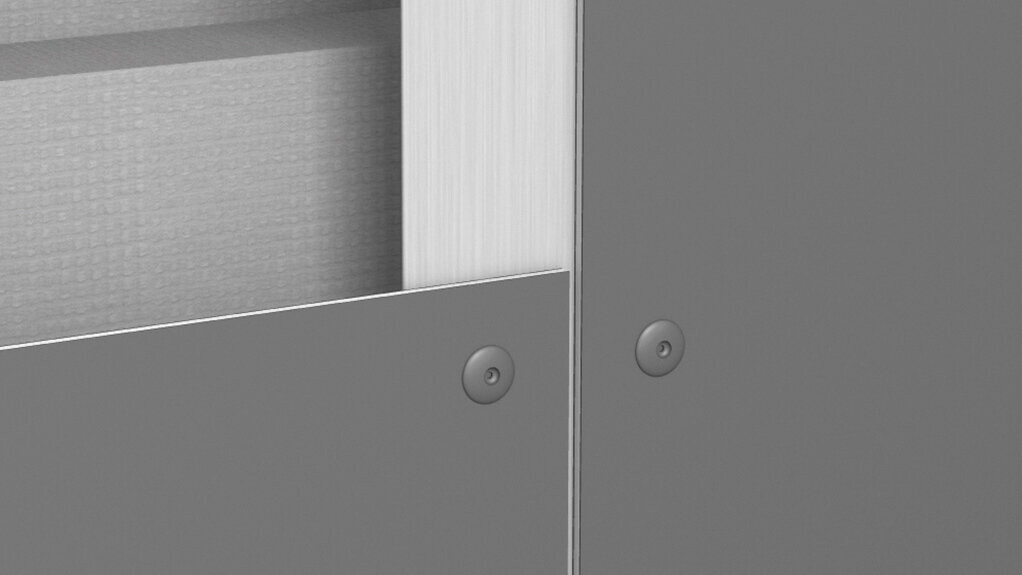

Kompositpladerne kan fastgøres gennem fastskruning, fastnitning og limning. Derved opnås et elegant og homogent udseende.

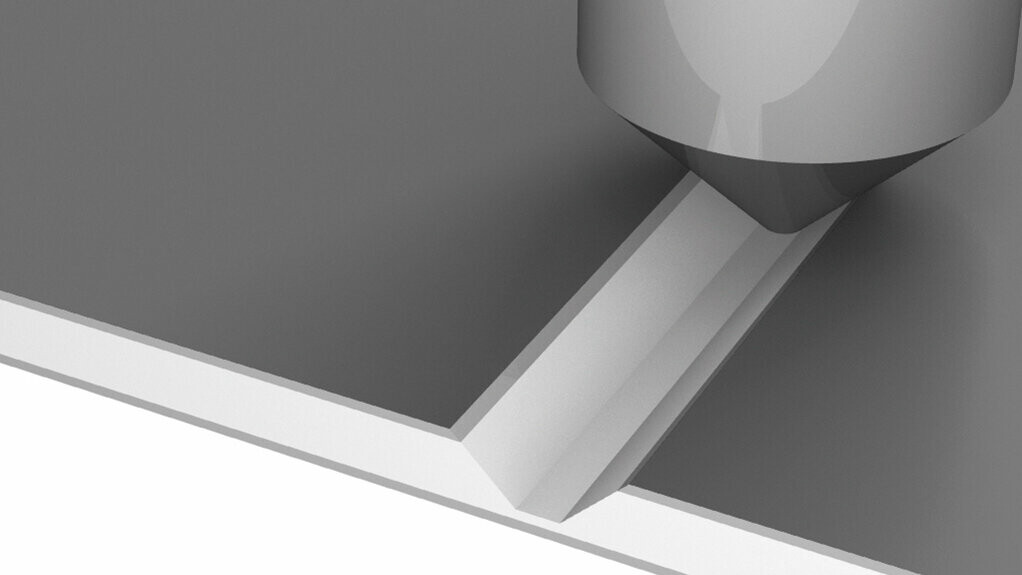

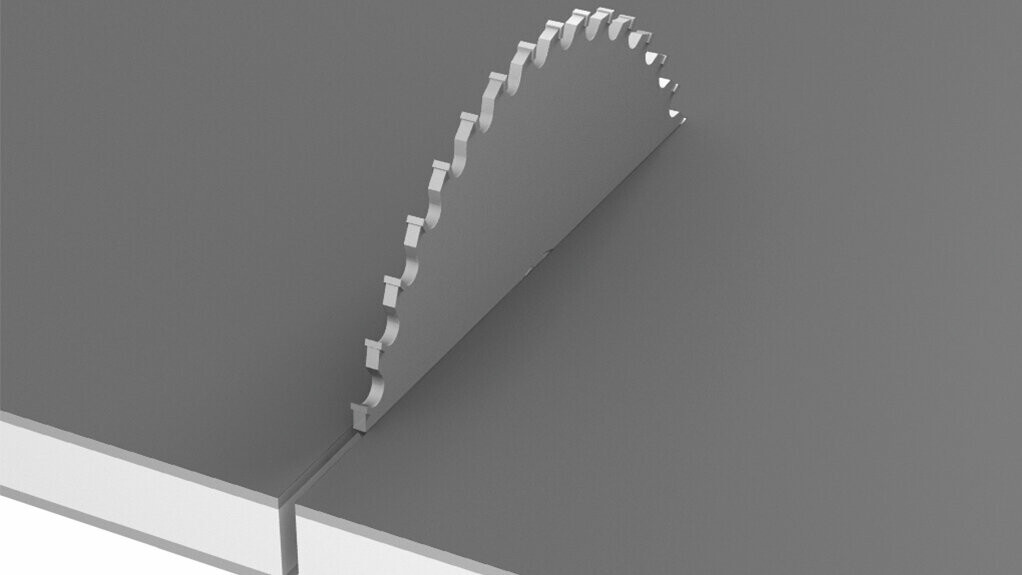

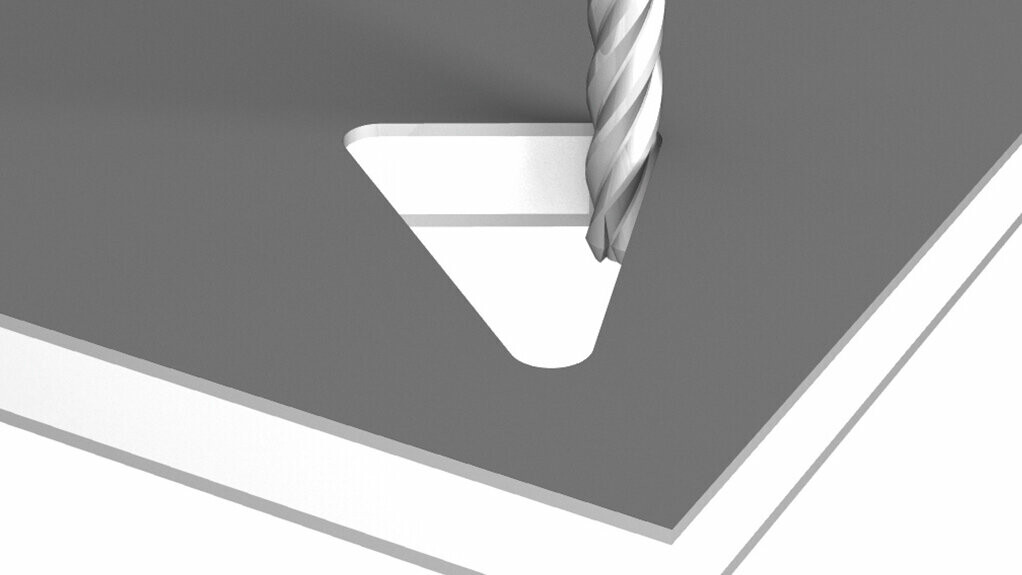

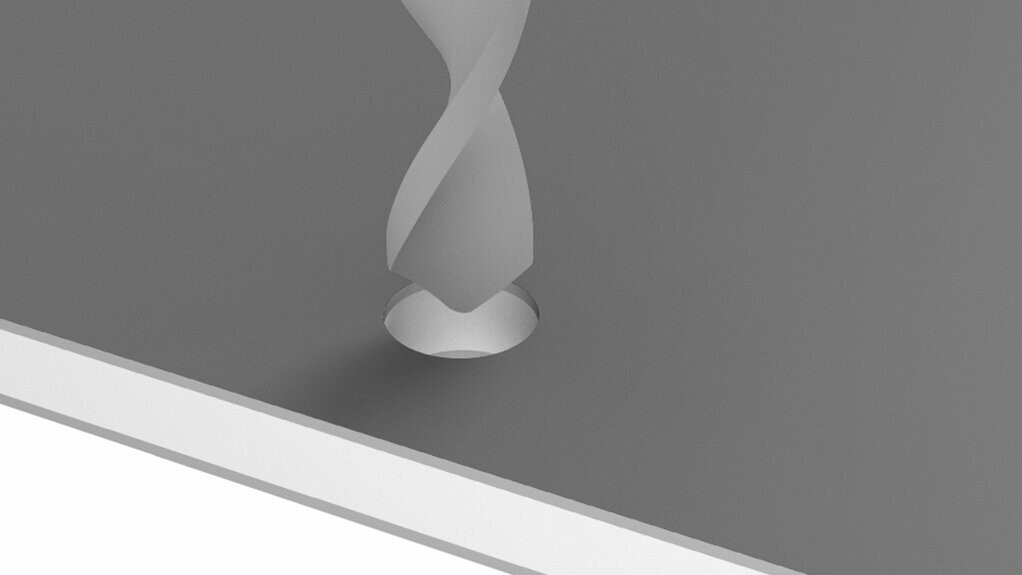

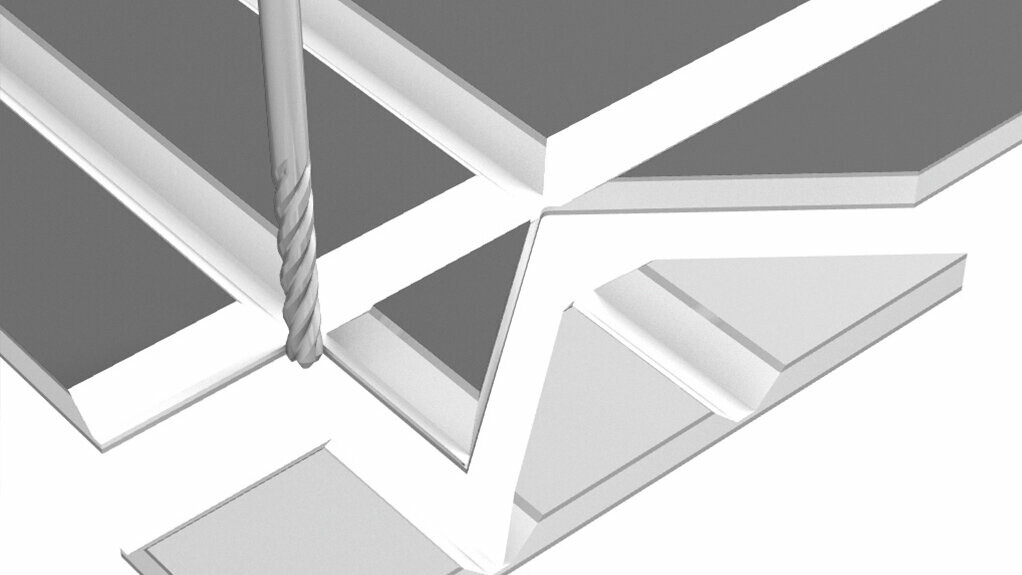

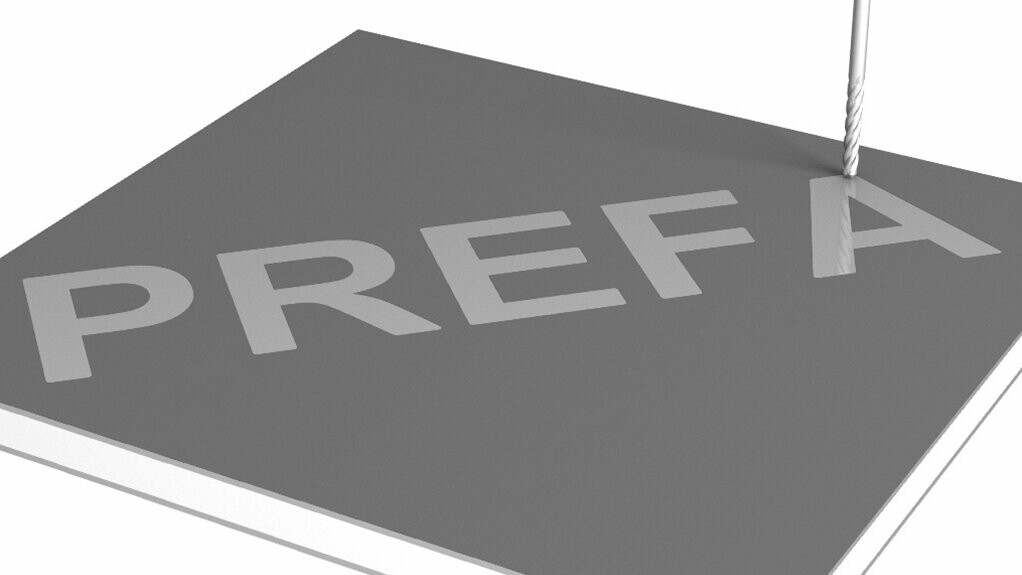

Fræsning, boring og kantning – bearbejdningsmulighederne med PREFABOND
:
PREFABOND-kompositpladen kan klare det meste.

Et stort udvalg af farver og de individuelle tilskæringsstørrelser sikrer individuelle designmuligheder. Kompositpladerne bruges overalt, hvor små flader skal gøre et stort indtryk.

Standardpladen har et råformat på 4010 × 1535 mm (brugbart format: 4000 × 1525 mm). Den kan tilskæres i forskellige formater alt efter ønske. Derudover kan den bearbejdes på mange forskellige måder, såsom fræsning, boring og kantning. Og alt sammen ved en minimal vægt på 7,6 kg/m².

Også rullebukning af PREFABOND-aluminiumskompositplader er mulig. Dermed kan der f.eks. fremstilles afrundede hjørner. Pladerne bøjes derved enten konvekst eller konkavt eller med lige udløb.

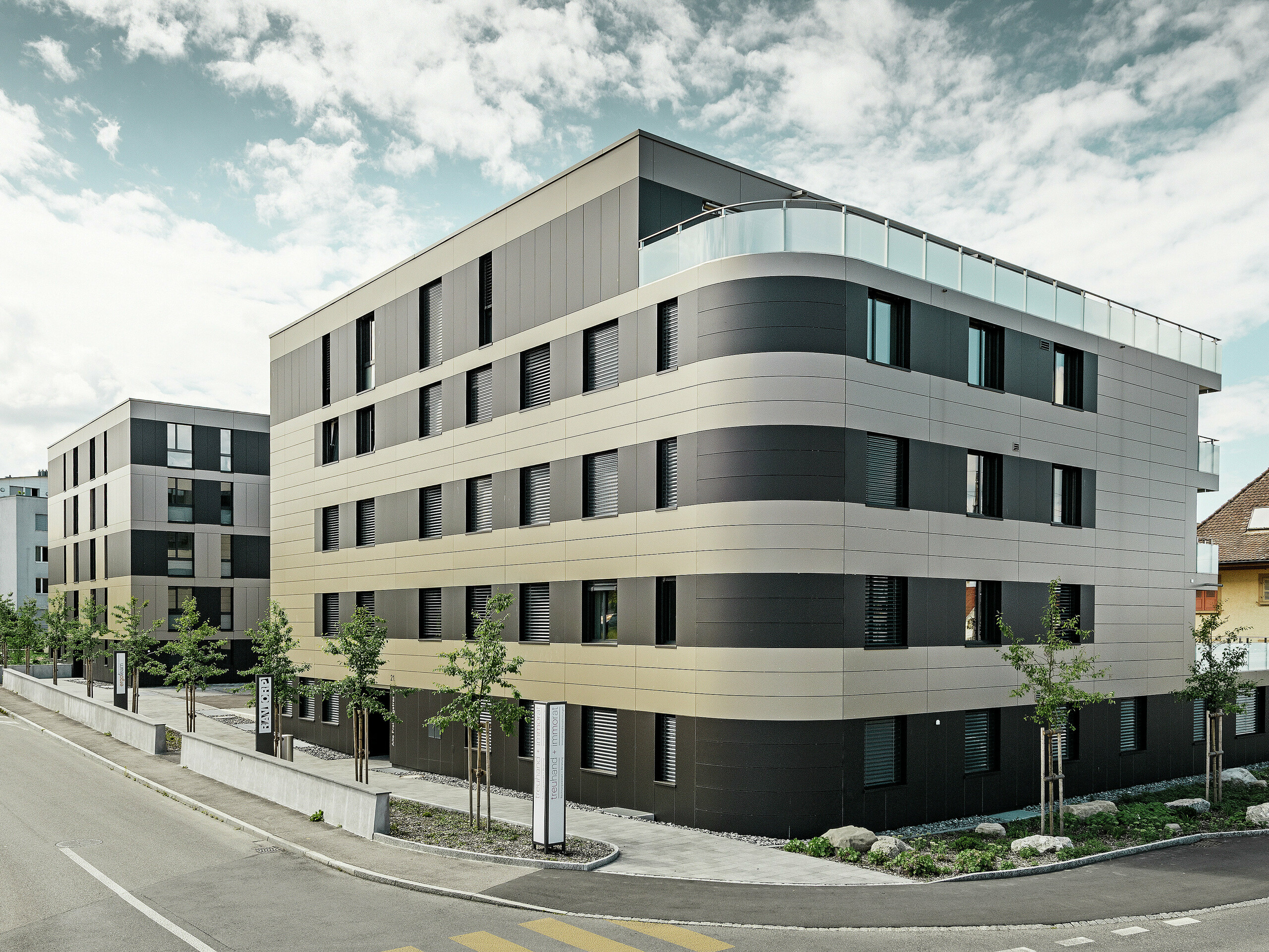

Firmengebäude mit gerundeten Außenecken, verkleidet mit der PREFA Aluminium Verbundplatte in Bronze und Schwarzgrau

Abgerundete Außenecken mit der Aluminium Verbundplatte in Bronze und Schwarzgrau

Svært antændelig

Kun den bedste kvalitet til de højeste krav. Derfor er PREFABOND-aluminiumskompositpladen som standard udstyret med en FR-kerne (fire retardant = brandhæmmende). FR-kernens brandklasse betyder, at den opfylder klassificering B-s1, d0 i henhold til EN 13501-1. PREFABOND-kompositpladen kan på forespørgsel fås med A2-kerne (ikke brændbar), hvilket på grund af dens brandklasse opfylder klassificering A2-s1, d0 i henhold til EN 13501-1.

Temperaturbestandighed

PREFABOND-aluminiumskompositpladen egner sig også perfekt under ekstreme betingelser. Den kan anvendes i et temperaturområde på -40 til +80 °C.

Fuge

Den vandrette eller lodrette fuge beskytter ikke kun underkonstruktionen, men kan også bruges som visuel fremhævning mellem pladerne. Enten tilpasses fugefarven til pladefarven, så den derved er bevidst elegant, eller den skal stå frem gennem bevidst brug af en lysere eller mørkere farve end facadefarven.

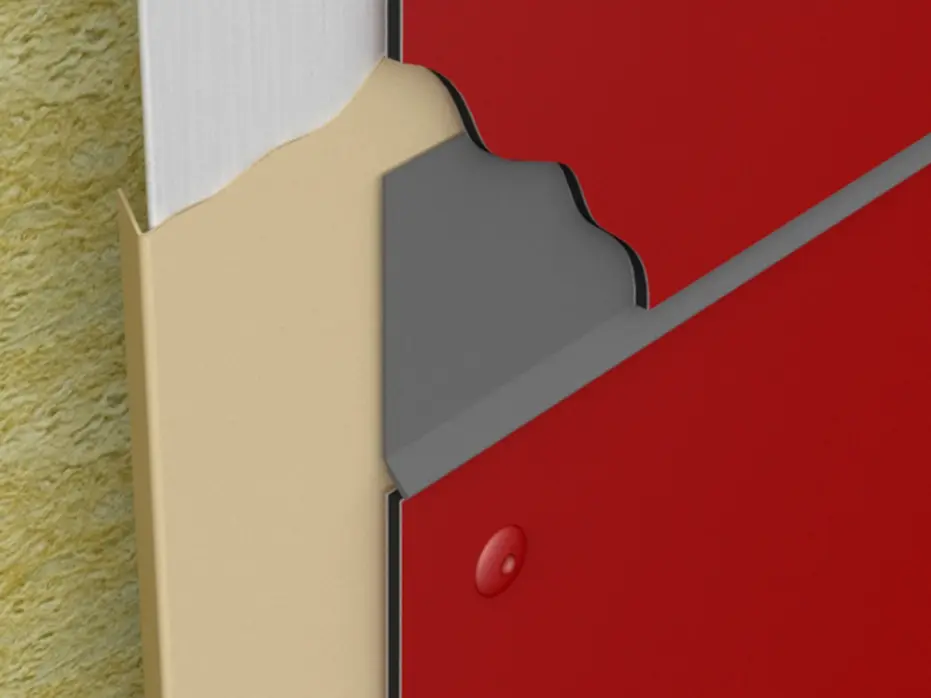

Animation der Fugenhinterlegung bei PREFA Aluminium Verbundplatten, PREFABOND

Farvetabel til aluminiumskompositplade

Aluminiumskompositplader kan leveres i mange farver:

  • Specialfarver og glansgrad
  • Alle RAL-farver fås på forespørgsel (såfremt muligt).
  • Lagerfarver fra 6 m²

Farveoversigt (14)

PREFABOND-lagerfarver fremgår af de følgende tabeller:

farve

betegnelse

~ RAL

02 Anthrazit

P.10 antracit

7016

03 Schwarz

P.10 sort

9005

10 Prefaweiß

P.10 prefahvid

9002

11 Nussbraun

P.10 nøddebrun

8019

12 Silbermetallic

sølvmetallic

9006

17 Reinweiß

P.10 ren hvid

9010

17 Reinweiß

ren hvid

9010

PREFA dunkelgrau ähnlich DB 703 oder RAL 7043

P.10 mørk grå

7043

20 Rauchsilber

grå aluminium

9007

23 Schwarzgrau

sortgrå

7022

44 Anthrazit matt

mat antracit (egen farve)

7016

45 Bronze

bronce

7048

47 Patina grau

patinagrå

7042

27 Aluminium gebürstet

børstet aluminium

Henvisninger

  • De anførte RAL-værdier er kun tilnærmelsesværdier (~), som til dels kan afvige kraftigt fra den originale PREFA farve og som under særlige omstændigheder ikke gengiver den subjektive farvefornemmelse.
  • Der kan først og fremmest ikke fastlægges værdier for farvekvaliteten P.10 pga. overfladernes struktur. Derudover PREFA Siding efterligner  farverne P.10 stengrå, P.10 sandbrun, P.10 patinagrøn, natureg, patinagrå, valnød og grå eg de naturlige farver, der er sammensat af flere farvetoner.
  • Coils og plader naturblank: Ændringer i overfladerne pga. forarbejdning og miljøindvirkninger falder ikke under garantien. Se også informationsbladet.
  • Ved metallic-farver kan der forekomme farveforskelle.
  • Der skal derfor altid bruges en original mønsterprøve til en nøjagtig fastlæggelse af farven på komponenter, der skal opsættes sammen.

Moderne beklædning til din altan

PREFABOND-aluminiumskompositpladen egner sig også til altanbeklædninger: Den højkvalitative overfladebelægning beskytter pladerne i flere årtier mod vejrpåvirkninger og er desuden ekstremt farvebestandig og snavsresistent. Plader, der er belagt på begge sider, kan fås på forespørgsel såfremt det er muligt.

PREFABOND samt paneler med takket profil og profilbølge fastgøres fremragende på altan- og brystningsbeklædninger ved hjælp af altannitte af rustfrit stål med målene 5 × 14 mm og en hoveddiameter på 15 mm. I systemet er altannitten efterprøvet for de øgede krav i forbindelse med gennemfaldssikkerhed. Dette beviser kærvbøjeprøver i henhold til angivelserne i ETB-retningslinjerne (komponenter, der er sikret mod fald) og EN 12600:2002-11 i samarbejde med et eksternt testinstitut.

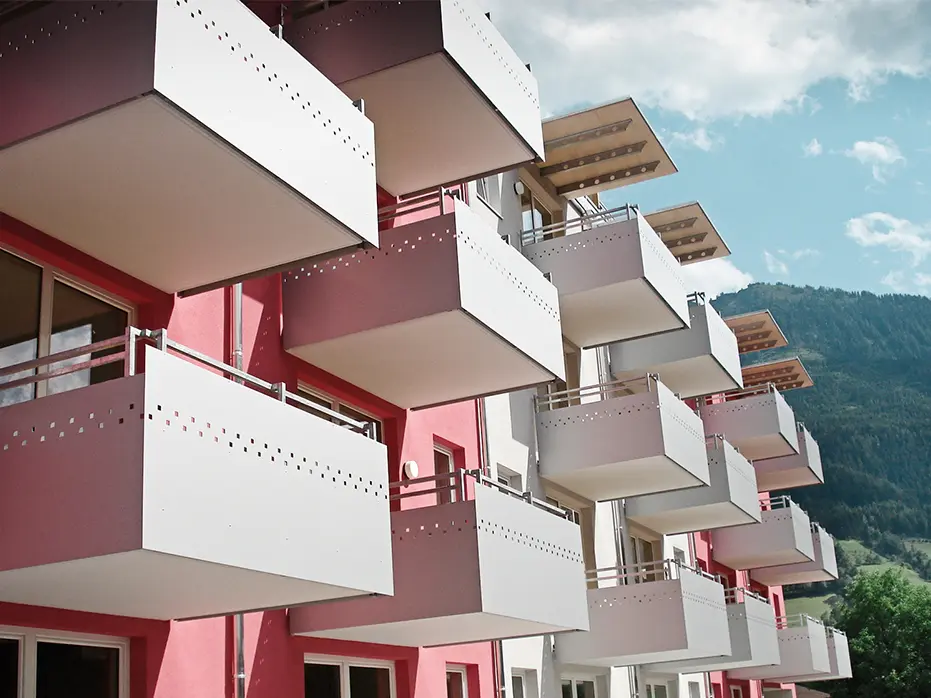

Balkonverkleidungen mit gelochten Aluminium Verbundplatten von PREFA

Har du flere spørgsmål om PREFABOND-aluminiumskompositpladerne?

Frygten for rust er helt ubegrundet, fordi aluminium ikke kan ruste. Hvis overfladen på PREFAs aluminiumsfacade beskadiges, dannes der et nyt beskyttende oxidlag, hvorved PREFA-facadens holdbarhed forbliver uændret.

PREFA bruger aldrig PE-kerner, men i stedet FR-kerner i høj kvalitet til sine aluminiumskompositplader. FR står for "fire retardant" (brandhæmmende. Dette betyder "Svært antændelig" (klassificering af brandadfærd jfr. EN 13501-1 "B-s1, d0"). Desuden leveres PREFAs aluminiumskompositplader også med en ikke-brændbar A2-kerne. Se flere oplysninger om brandklassificeringen af PREFAs facader i PREFA informationsside om brandsikring.

PREFA facader monteres som gardinventilerede facader. Det betyder, at der findes et ventilationsgab mellem aluminiumsbeklædningen og isoleringen. Om sommeren kan den varme luft ikke samles bag facaden, fordi den stiger op gennem ventilationen bagpå og transporteres væk. Om vinteren virker konstruktion isolerende, da varmeoverførselsmodstanden i ventilationsrummet øges. Gardinventilationens temperaturbuffer giver et behageligt indeklima hele året rundt.

Den gardinventilerede facades konstruktion forhindrer dannelsen af fugt. Mellemrummet mellem isolering og beklædning skaber en konstant luftstrøm i gardinventilationen, som regulerer fugtbalancen og sikrer at alt er tørt. Takket være den permanente ventilation, kan der ikke dannes skimmel, når facaden er monteret korrekt.

Tekniske oplysninger om aluminiumskompositpladen

Belægning forside:

DURAGLOSS 5000 er en eksklusiv lakering og en nyudviklet belægning af polymerharpiks af høj kvalitet, fås i mange farver. Glasgraden ligger mellem 3 og 80%.

Kerne:

FR-kerne (fire retardant = brandhæmmende)

Belægning bagside:

Beskyttelseslak: Egnet til klæbning, yder en god korrosionsbeskyttelse. Pilene på bagsiden angiver lakeringsretningen. Det giver mulighed for korrekt pladejustering på facaden ved metallic-farvetoner.

Standardmål:

Tykkelse: 4 mm; bredde: 1535 mm; længde: 4010 mm

Vægt aluminiumskompositplade FR:

4 mm = 7,6 kg/m²


Det er 3,4 gange lettere end stål og 1,6 gange lettere end ren aluminium.

Klassificering brandsikring (aluminiumskompositplade FR):

Østrig (EN 13501) – B-s1-d0
Tyskland (DIN) – B1
Schweiz (VKF) – 5.3

Temperaturbestandighed:

Fra -50°C til +80°C

Lineær varmeudvidelse:

A = 0,024 mm/m /°C (afgøres af aluminiumdækpladen)

Længdeændring ved 60°C temperaturdifference:

1,4 mm pr. meter

Fastgørelse

på træunderkonstruktion: skruet eller klæbet på
på aluminiumunderkonstruktion: nittet, skruet eller klæbet på
iht. krav til statik

Planlægning og anvendelse

Her finder du udbudstekster og detaljer om PREFABOND-aluminiumskompositplader til download.

Aluminiumskompositplade - Tilbehør

Du kan finde en komplet og detaljeret liste over tilbehørsprodukter i vores prisliste (kun for produktionsvirksomheder).

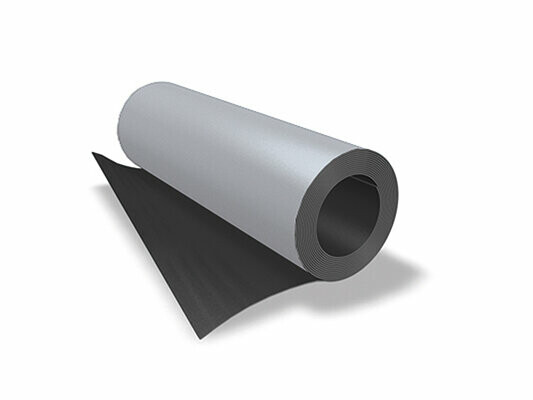

Suppleringsbånd

1.100 mm, 1.200 mm

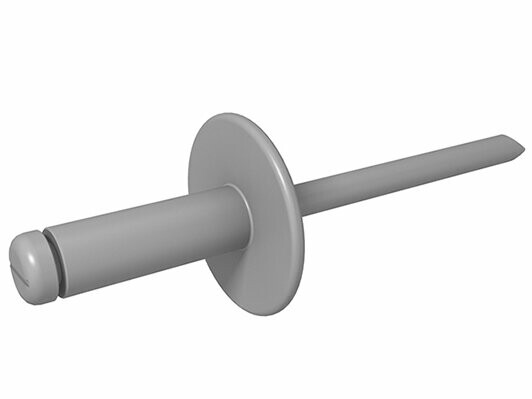

Facadenitte

til fastgørelse på metalunderkonstruktion; 5 × 14 mm, hoveddiameter: 16 mm

Altannitte

til fastgørelse på metalunderkonstruktion; 5 × 14 mm, hoveddiameter: 15 mm

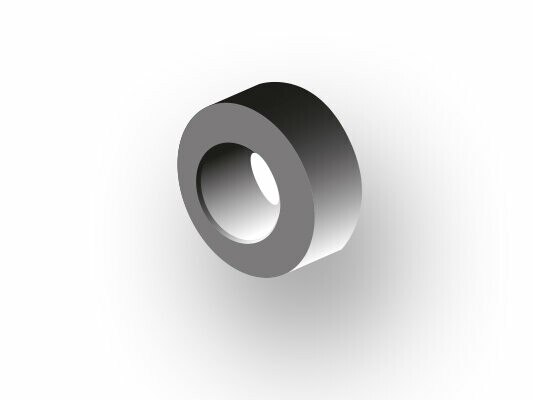

Fastpunktmuffe til fikspunkt

9,5 × 5,1 mm, Til reduktion af borehullet fra ⌀ 9,5 mm til ⌀ 5,1 mm

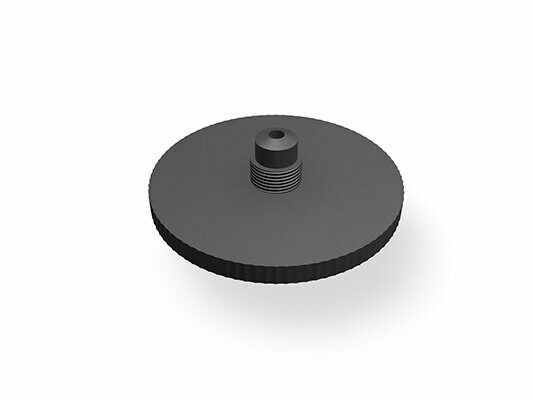

Plademundstykke til altannitte

til fastgørelse på metalunderkonstruktion; udvendig diameter: 30 mm

Plademundstykke til facadenitte

Til fastgørelse på metalunderkonstruktion; udvendig diameter: 49 mm

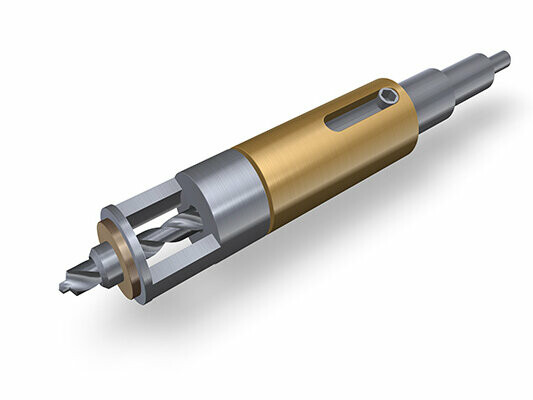

Enhåndsfjederboreanordning

Til fastgørelse på metalunderkonstruktion; borediameter aluminiumskompositplade 9,5 mm

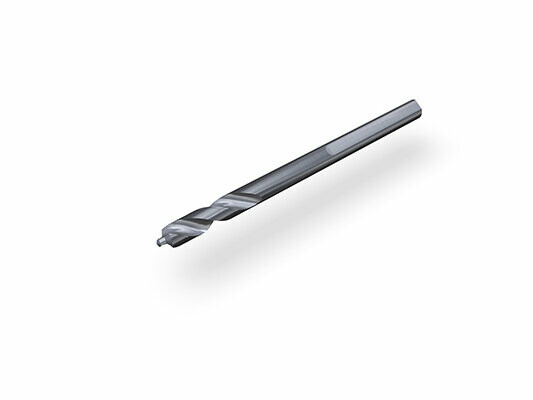

Specialbor til metalunderkonstruktion

Ø 5,1 × 85 mm

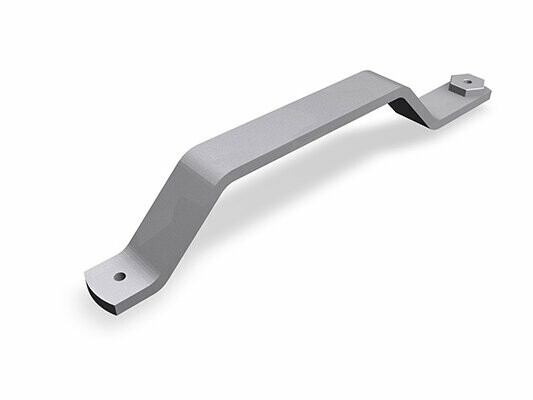

Bøjleboreanordning til metalunderkonstruktion

Ø 9,5/5,1 mm

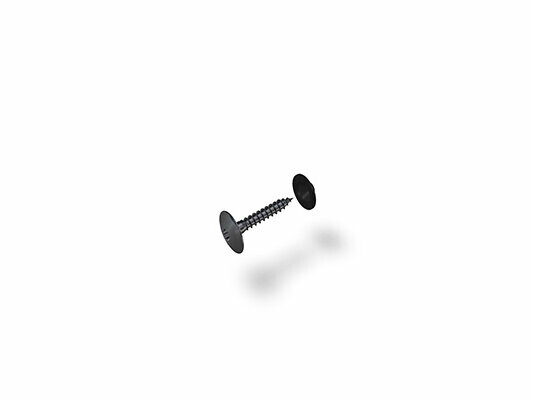

Facadeskrue til træunderkonstruktion

4,8 × 30 mm, Inkl. facade-centreringstætningsring, Ø 14 × 4 mm, hoveddiameter: 16 mm

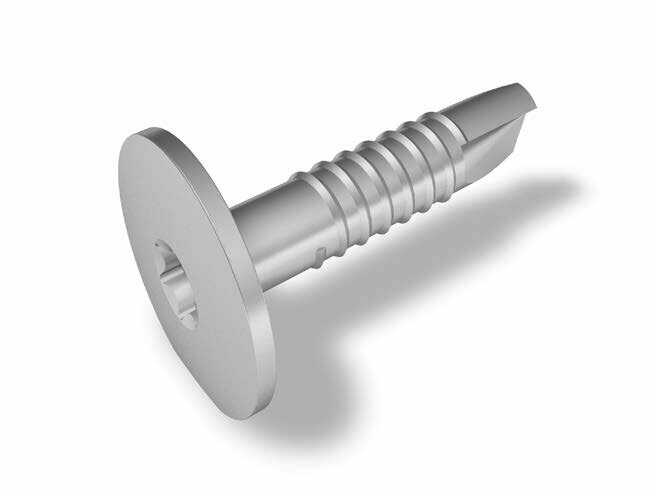

Facadeskrue til underkonstruktion af aluminium

5,5 × 25 mm, Ø 11 × 4 mm, hoved 16 mm

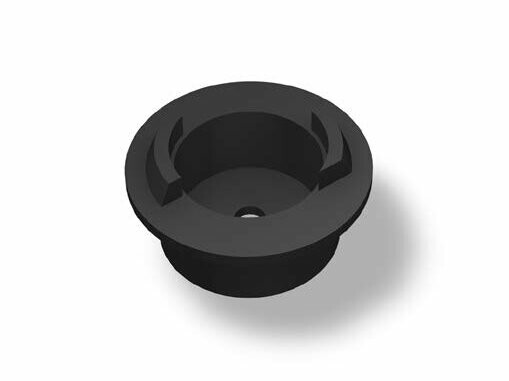

Fastpunktsmuffe til facadeskrue (underkonstruktion af aluminium)

Ø 11 × 4 mm, til reduktion af borehullet fra 11 til 5,8 mm.

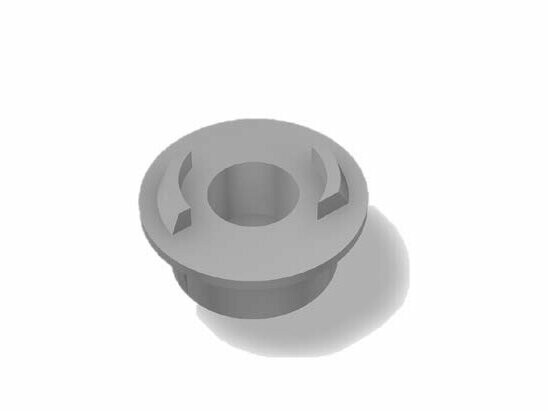

Glidepunktsmuffe til facadeskrue (underkonstruktion af aluminium)

Ø 11 × 4 mm, til reduktion af borehullet fra 11 til 8,4 mm.

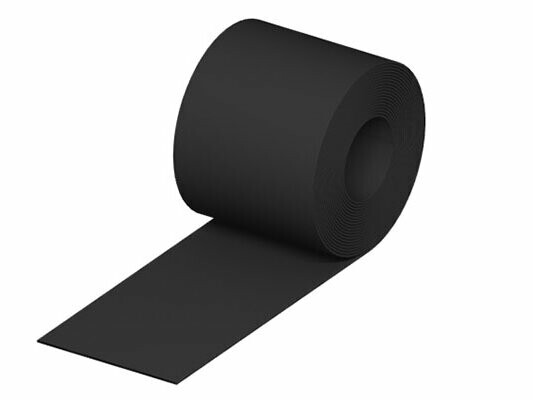

EPDM-fugebånd

70 × 0,75 mm, 135 × 0,75 mm; Beskytter den lodrette underkonstruktion af træ; Selvklæbende på den ene side eller ikke selvklæbende

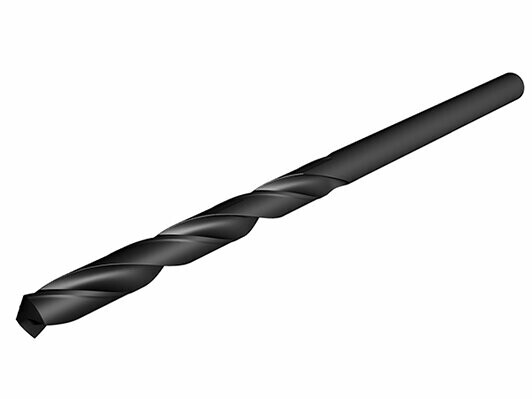

Specialbor til træunderkonstruktion

Ø 3,3 mm, DIN 338

Bøjleboreanordning til underkonstruktion af træ

Ø 9,5/3,3 mm, borediameter aluminiumskompositplade 9,5 mm / underkonstruktion 3,3 mm

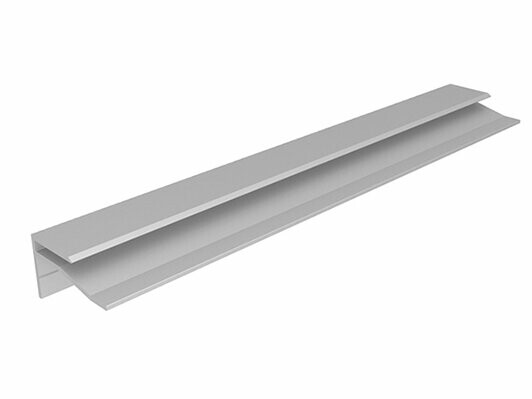

F-Profil til PREFABond

3.000 mm

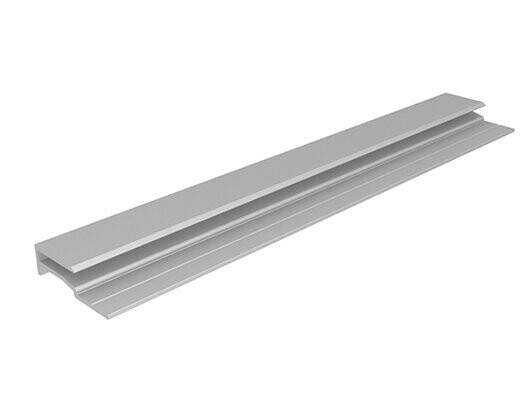

U-Profil til PREFABond

3.000 mm

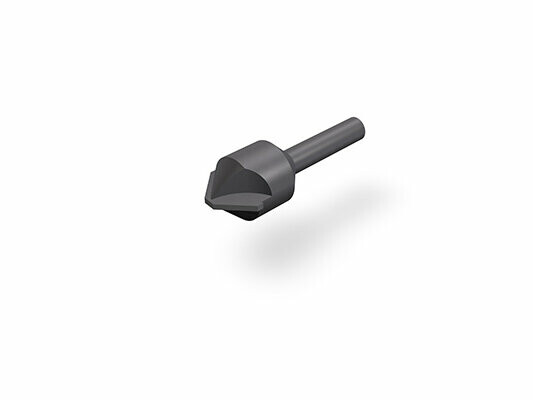

90° V-Not Fræser

Til bearbejdning af PREFABOND plader med FR-kerne

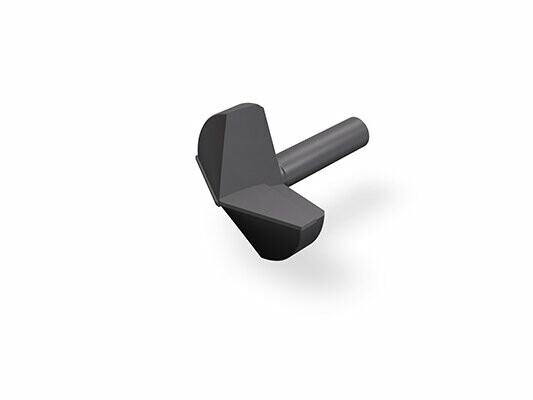

135° V-Not-Fræser

Til bearbejdning af PREFABOND plader med FR-kerne

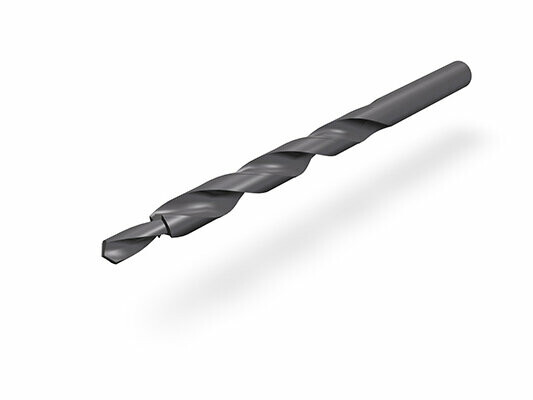

Trinbor

Til bearbejdning af PREFABOND plader med FR-kerne samt forboring af metalunderkonstruktion

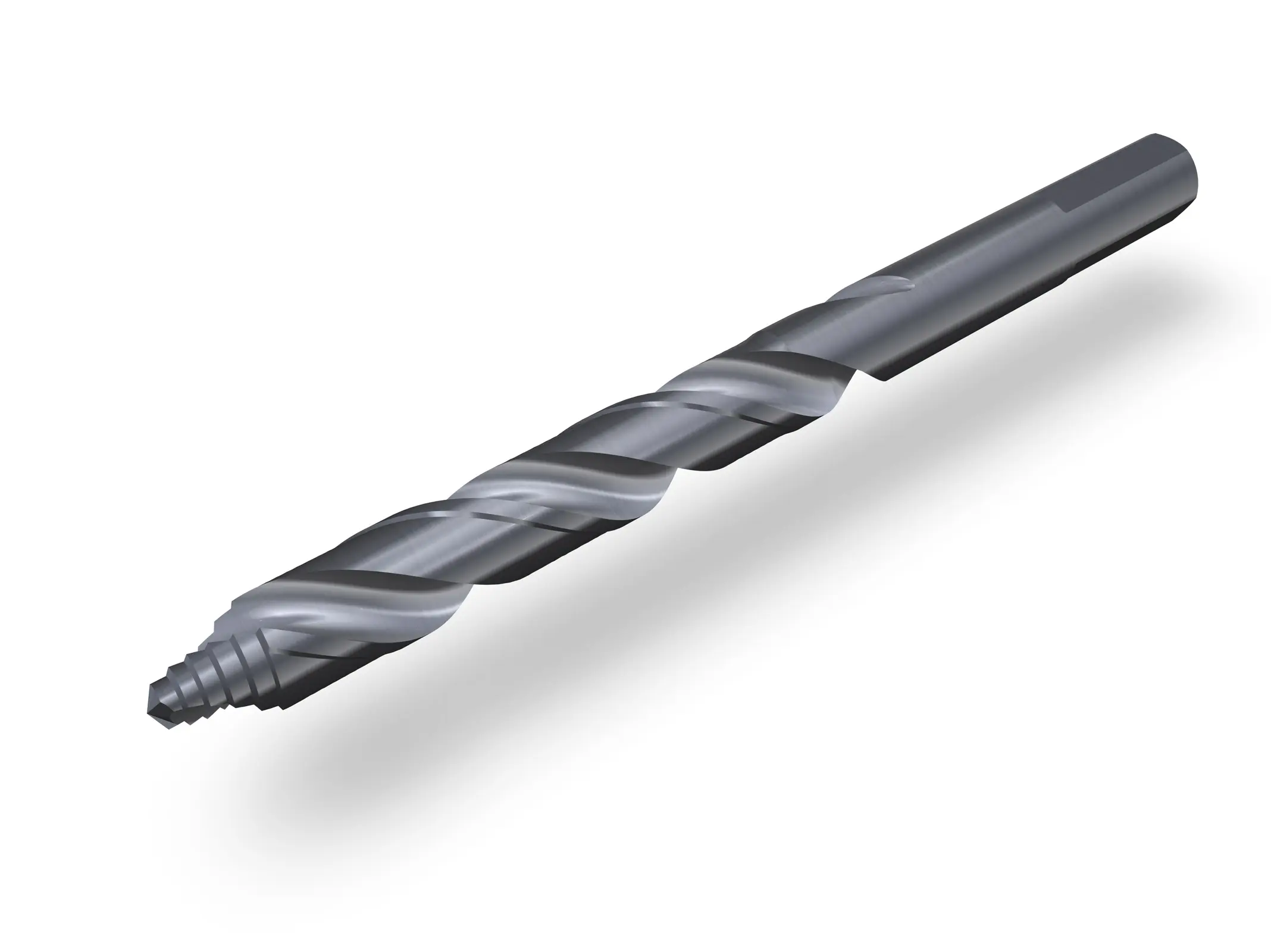

PREFA Spiralbohrer HSS Smart Step für hochpräzise, kreisrunde Bohrungen bei handgeführtem Einsatz für PREFABOND Aluminium Verbundplatten​.

Spiralbor HSS Smart Step

Spiralbor til PREFABOND, til stærkt præcise, cirkelrunde boringer ved manuel indsats.

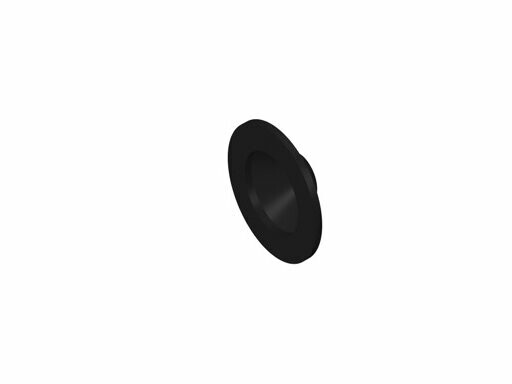

Facade-centreringstætningsring

Ø 14 × 4 mm, til centrering og tætning af forbindelsesskrue til PREFABOND aluminiumskompositplader på træunderkonstruktion

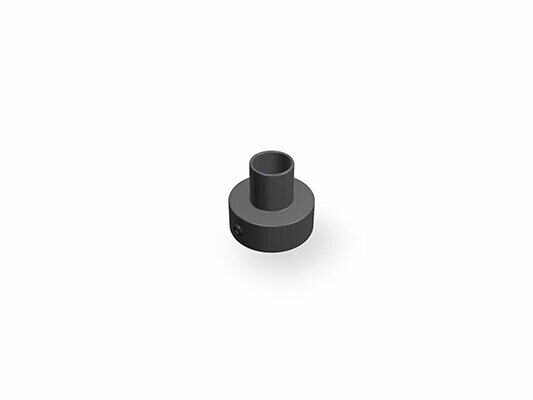

Dybdeanslag til trinbor

Ø 9,5 × Ø 5,1 mm

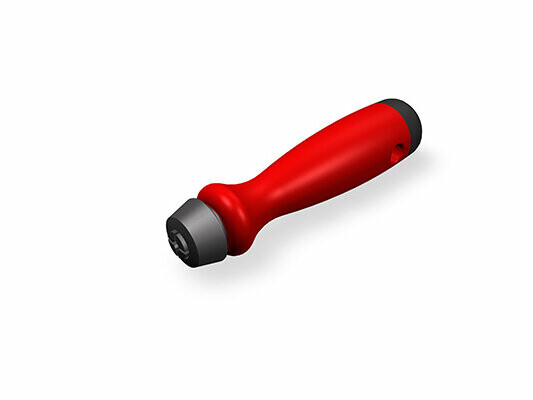

Afgraterskaft

Type S/E, til direkte montering på klinger ⌀ 3,2 mm; til bearbejdning af PREFABOND plader

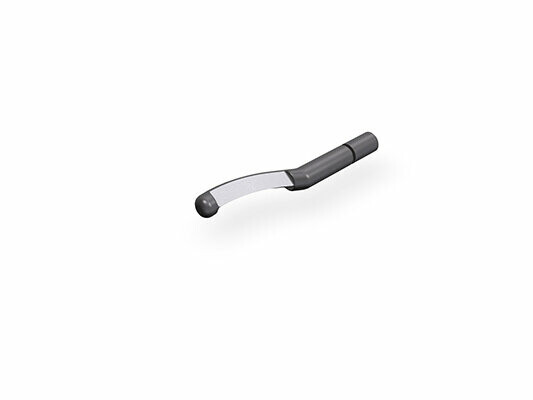

Klinger til afgraterskaft

S10/E100, Ø 3,2 mm; Ø 3,2 mm; til bearbejdning af PREFABOND plader

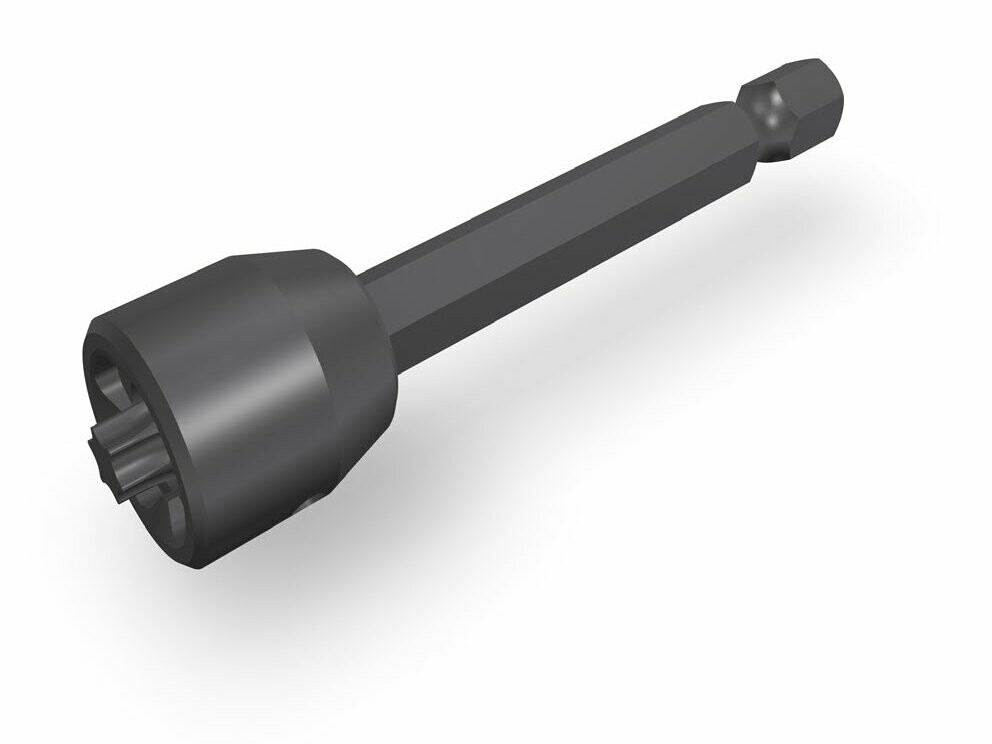

LT-XT Tool TX 25

Til iskruning af PREFABOND-facadeskruer (hoveddiameter 16 mm) til underkonstruktioner af aluminium.

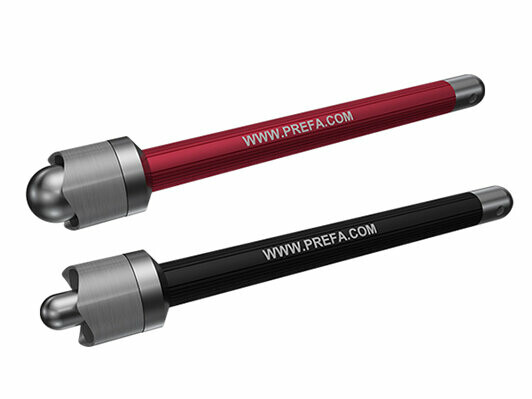

Folieskærer

til fikspunkter (Ø 5,1 mm) eller til glidepunkter (Ø 9,5 mm)

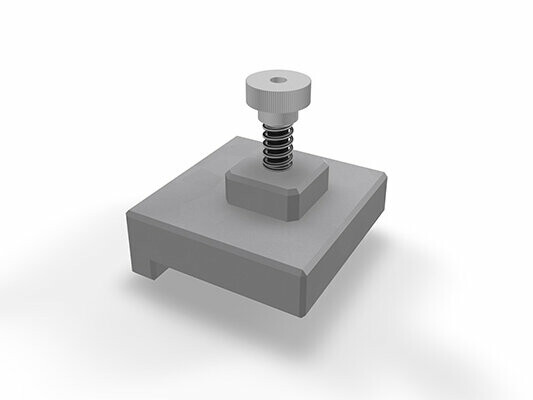

Monteringshjælp PREFABond

Fugebredde 8 oder 10 mm, egnet til længde- og tværfuge

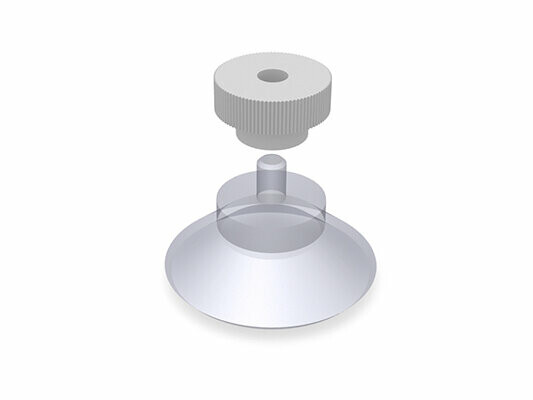

Sugekop og møtrik

-
